质量管理的新老七工具老七种工具:因果图、流程图、直方图、检查表、散点图、帕累托图、控制图新七种工具：关联图、亲和图、系统图、矩阵图、过程决策程序图、矩阵数据分析法、箭条图新七工具的概述20世纪70年代末80年代初,日本“质量管理研究会”根据推进全面质量管理的需要，经过多年研究和实践,提出“质量管理新七种方法”，简称“新七种工具"“新七种工具”结合统计方法和思考过程,充分体现全面质量管理特点，完善了质量管理理论. “老七种工具”偏重统计分析，“新七种工具”偏重思考分析.关联图:对具有原因—结果，或手段-目的等逻辑关系的一系列有关问题的要素用生产线连接起来并找出主要因素的方法。
可以用于分析整理各种复杂因素交织一起的多目的情况. 是指用连线图来表示事物相互关系的一种方法。
它也叫关系图法主要用途：1。
制订企业方针计划和实施措施2. 制订生产过程不良品对策3。
制订工序管理故障对策4. 制订QC小组目标规划5。
改善各部门质量工作6。
改善企业各项工作质量箭线图法，又称矢线图法，是网络图在质量管理中的应用。
箭线图法是制定某项质量工作的最佳日程计划和有效地进行进度管理的一种方法,效率高，特别是运用于工序繁多、复杂、衔接紧密的一次性生产项目上。
系统图,是指系统寻找达到目的的手段的一种方法，它的具体做法是将把要达到的目的所需要的手段逐级深入,如下图所示。
系统法可以系统地掌握问题，寻找到实现目的的最佳手段，广泛应用于质量管理中,如质量管理因果图的分析、质量保证体系的建立、各种质量管理措施的开展等。
矩阵图法运用二维、三维……多维矩阵表格，通过多元因素分析找出问题和造成问题的原因。
矩阵图的基本形式如下图所示.二维矩阵图中，从造成问题的因素中找出对的因素形成R(R1，R2，R3……）和L（L1，L2，L3……）一列一行因素,在列Ri和行Li的交点上表示各因素的关联程度,从而找出解决问题的着眼点。
矩阵图主要运用于寻找改进老产品的着眼点和研制新产品、开发市场的战略，以及寻找产品质量问题产生的原因、确立质量保证体系的关键环节等质量管理工作。

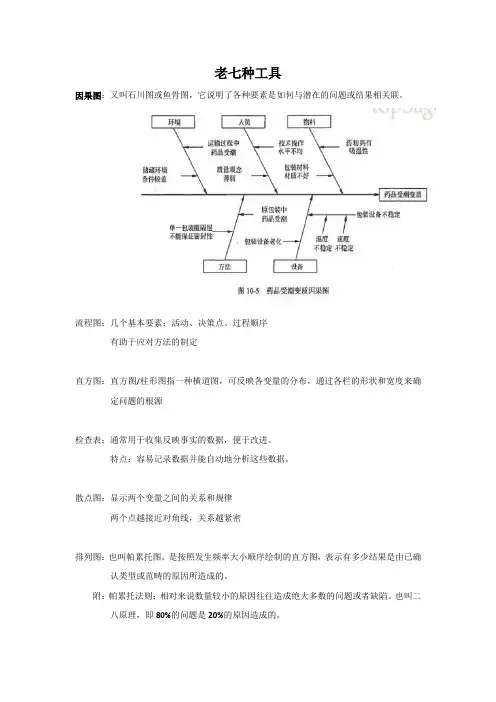

老七种工具因果图：又叫石川图或鱼骨图，它说明了各种要素是如何与潜在的问题或结果相关联。
流程图：几个基本要素：活动、决策点、过程顺序有助于应对方法的制定直方图：直方图/柱形图指一种横道图，可反映各变量的分布，通过各栏的形状和宽度来确定问题的根源检查表：通常用于收集反映事实的数据，便于改进。
特点：容易记录数据并能自动地分析这些数据。
散点图：显示两个变量之间的关系和规律两个点越接近对角线，关系越紧密排列图：也叫帕累托图。
是按照发生频率大小顺序绘制的直方图，表示有多少结果是由已确认类型或范畴的原因所造成的。
附：帕累托法则：相对来说数量较小的原因往往造成绝大多数的问题或者缺陷。
也叫二八原理，即80%的问题是20%的原因造成的。
控制图：又叫管理图、趋势图，是一种带控制界限的质量管理图表。
通过观察图上产品质量特性值的分布状况，分析和判断生产过程是否发生异常，以便及时采取必要措施。
图上有中心线和上下控制界限，中心线是所控制的统计量的平均值，上限控制界限与中心线相距数倍标准差。
一般分为计量值和记数值两大类。
新七种工具相互关系图：是指用连线图来表示事物相互关系的一种方法。
也叫关系图法。
亲和图：也称“KJ法”是从错综复杂的现象中，用一定的方式来整理思路、抓住思想实质、找出解决问题新途径的方法。
主要用事实说话，靠“灵感”发现新思想，解决新问题。
树状图：由方块和箭头构成，形状似树枝，又叫系统图，家谱图，组织图等等，是系统地分析、探求实现目标的最好手段的方法。
是系统工程理论在质量管理中的一种具体应用。
矩阵图：借助数学上矩阵的形式，把与问题有对应关系的各个因素列成一个矩阵图，然后根据矩阵图的特点进行分析，从中确定关键点（着眼点）的方法。
条理清楚，重点突出。
可用于寻找新产品研制和老产品改进的着眼点。
优先矩阵图：区别于矩阵图的是：不是在矩阵图上面填符号而是填数据，形成一个分析数据的矩阵。
过程决策程序图：（PDPC）在制订达到研制目标的计划阶段，对计划执行过程中可能出现的各种障碍及结果作出预测，并相应地提出多种应变计划的一种方法。
新老七种质量管理工具如对您有帮助，请购买打赏，谢谢您！新老七种质量管理工具老的七种工具1、检查表（Check Sheet）：也有叫查检表、检查单……。
用于现场收集数据。
内容应当考虑满足以下用具的使用。
也可以作防错工具，提醒操作者应当如何做。
2、层别法（Stratification）：将数据按照不同类别、层次进行分类统计、分析的方法。
以便查出问题。
为此，利用检查表收集数据时就要设计好类别、层次。
3、特性要因图（Characteristic Diagram）：也叫因果图、鱼刺图。
针对结果、现象问题分析可能的原因。
原因的原因……，一直分解到根本原因。
通常结合层别法，针对不同层别分别进行分析。
4、排列图（Pareto Diagram）：也叫帕累图。
根据20：80规律，把各种原因根据某个统计数据从多到少、从大到小排列，确定关键的少数。
抓主要原因的主要方面。
根据这个原理也可以用来确定其他的分析工作，确定主要因素。
5、散布图（Scatter Diagram）：采用层别法做分析时，如果发现A和B两个因素可能相关，可加以利用，譬如，只要控制A也就控制B了。
散布图两个坐标分别代表两个因素，把数据点上，很容易发现是否相关，如何相关的。
6、控制图（Control Chart）：也叫管制图。
用来分析过程是否稳定。
稳定后用来控制过程是否发生特殊原因，也可以和前面各种工具结合用来验证改进过程的效果。
7、直方图（Histogram）：用来检查数据的分布状态，判别是否正常。
常常结合控制图使用。
新的七种工具1、亲和图（Affiliate Chart）：也叫KJ法。
把大量的意见、资料、事实、构思、方案等利用这中方法，根据相近性，把相同、相近的归在一起，形成统一的认识。
2、系统图（System Chart）：把目的和实现目的的措施、手段根据系统展开，绘制成图形，从中发现最佳的措施、方法。
主要把目标分解成措施，把措施当成下层次的目标，再确定措施，如此下去。

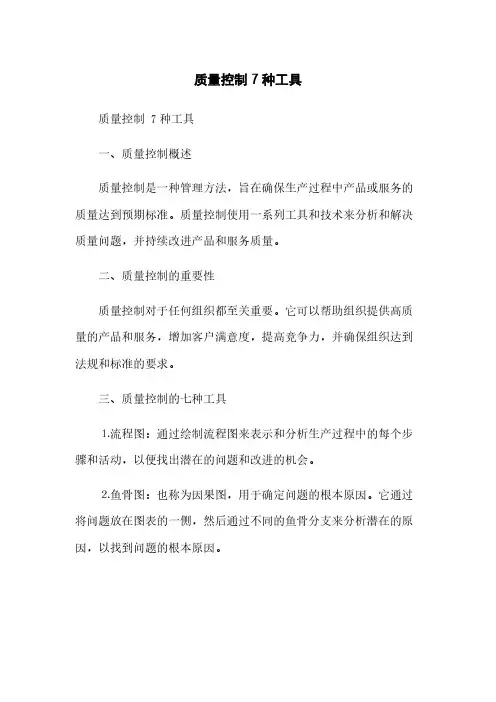

质量控制 7种工具质量控制 7种工具一、质量控制概述质量控制是一种管理方法，旨在确保生产过程中产品或服务的质量达到预期标准。
质量控制使用一系列工具和技术来分析和解决质量问题，并持续改进产品和服务质量。
二、质量控制的重要性质量控制对于任何组织都至关重要。
它可以帮助组织提供高质量的产品和服务，增加客户满意度，提高竞争力，并确保组织达到法规和标准的要求。
三、质量控制的七种工具⒈流程图：通过绘制流程图来表示和分析生产过程中的每个步骤和活动，以便找出潜在的问题和改进的机会。
⒉鱼骨图：也称为因果图，用于确定问题的根本原因。
它通过将问题放在图表的一侧，然后通过不同的鱼骨分支来分析潜在的原因，以找到问题的根本原因。
⒊控制图：用于收集和分析数据，以判断一个过程是否处于控制状态。
控制图可以显示过程的变异性，并帮助识别可能导致非正常变异的特殊原因。
⒋直方图：通过将数据分组成连续的柱状图来显示数据的分布。
直方图可以帮助识别数据的中心趋势和变异性，并提供对数据整体性质的直观理解。
⒌散点图：用于显示两个变量之间的关系。
散点图可以帮助确定变量之间的相关性，并识别可能的趋势和异常。
⒍检查表：用于记录和追踪质量控制检查项的执行情况。
检查表可以帮助确保每个检查点都得到了适当的关注和执行。
⒎帕累托图：也称为80/20原则图，用于确定对问题或现象贡献最大的关键因素。
帕累托图可以帮助组织专注于最重要的问题，并采取相应的措施进行改进。
附件：⒈流程图范例⒊控制图样例⒌散点图示例⒎帕累托图样本法律名词及注释：⒈质量控制: 一种管理方法，以确保生产过程中产品或服务的质量达到预期标准。
⒉客户满意度: 衡量客户对产品或服务感到满意的程度。
⒊标准: 指定产品、过程或服务应满足的要求的文件或规范。
⒋控制状态: 表示过程在可接受的范围内并且没有特殊原因的情况下保持稳定的状态。
⒌变异性: 指示数据的分散度和偏离中心趋势的程度。

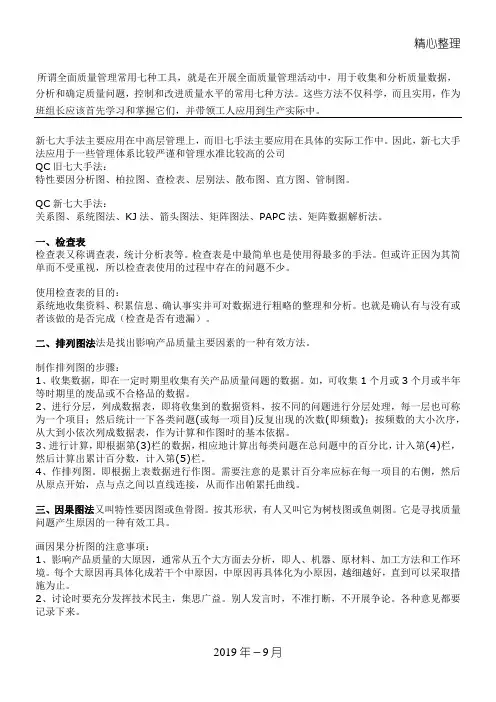

精心整理所谓全面质量管理常用七种工具，就是在开展全面质量管理活动中，用于收集和分析质量数据，分析和确定质量问题，控制和改进质量水平的常用七种方法。
这些方法不仅科学，而且实用，作为班组长应该首先学习和掌握它们，并带领工人应用到生产实际中。
新七大手法主要应用在中高层管理上，而旧七手法主要应用在具体的实际工作中。
因此，新七大手法应用于一些管理体系比较严谨和管理水准比较高的公司QC旧七大手法：特性要因分析图、柏拉图、查检表、层别法、散布图、直方图、管制图。
QC新七大手法：关系图、系统图法、KJ一、检查表检查表又称调查表，统计分析表等。
使用检查表的目的：系统地收集资料、积累信息、11个月或3个月或半年2)反复出现的次数(即频数)；按频数的大小次序，3、进行计算，即根据第(3)栏的数据，相应地计算出每类问题在总问题中的百分比，计入第(4)栏，然后计算出累计百分数，计入第(5)栏。
4、作排列图。
即根据上表数据进行作图。
需要注意的是累计百分率应标在每一项目的右侧，然后从原点开始，点与点之间以直线连接，从而作出帕累托曲线。
三、因果图法又叫特性要因图或鱼骨图。
按其形状，有人又叫它为树枝图或鱼刺图。
它是寻找质量问题产生原因的一种有效工具。
画因果分析图的注意事项：1、影响产品质量的大原因，通常从五个大方面去分析，即人、机器、原材料、加工方法和工作环境。
每个大原因再具体化成若干个中原因，中原因再具体化为小原因，越细越好，直到可以采取措施为止。
2、讨论时要充分发挥技术民主，集思广益。
别人发言时，不准打断，不开展争论。
各种意见都要记录下来。
四、分层法分层法又叫分类，是分析影响质量(或其他问题)原因的方法。
我们知道，如果把很多性质不同的原因搅在一起，那是很难理出头绪来的。
其办法是把收集来的数据按照不同的目的加以分类，把性质相同，在同一生产条件下收集的数据归在一起。
这样，可使数据反映的事实更明显、更突出，便于找出问题，对症下药。

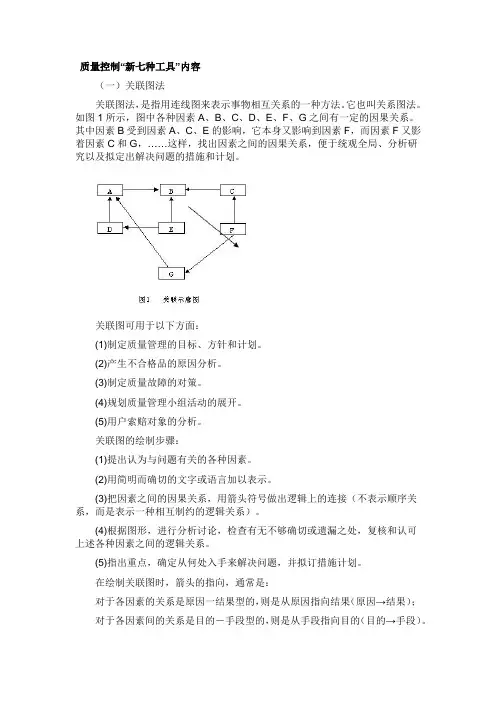

质量控制“新七种工具”内容（一）关联图法关联图法，是指用连线图来表示事物相互关系的一种方法。
它也叫关系图法。
如图1所示，图中各种因素A、B、C、D、E、F、G之间有一定的因果关系。
其中因素B受到因素A、C、E的影响，它本身又影响到因素F，而因素F又影着因素C和G，……这样，找出因素之间的因果关系，便于统观全局、分析研究以及拟定出解决问题的措施和计划。
关联图可用于以下方面：(1)制定质量管理的目标、方针和计划。
(2)产生不合格品的原因分析。
(3)制定质量故障的对策。
(4)规划质量管理小组活动的展开。
(5)用户索赔对象的分析。
关联图的绘制步骤：(1)提出认为与问题有关的各种因素。
(2)用简明而确切的文字或语言加以表示。
(3)把因素之间的因果关系，用箭头符号做出逻辑上的连接（不表示顺序关系，而是表示一种相互制约的逻辑关系）。
(4)根据图形，进行分析讨论，检查有无不够确切或遗漏之处，复核和认可上述各种因素之间的逻辑关系。
(5)指出重点，确定从何处入手来解决问题，并拟订措施计划。
在绘制关联图时，箭头的指向，通常是：对于各因素的关系是原因一结果型的，则是从原因指向结果（原因→结果）；对于各因素间的关系是目的－手段型的，则是从手段指向目的（目的→手段）。
关联图的绘制形式一般有以下四种：(1) 中央集中型的关联图。
它是尽量把重要的项目或要解决的问题，安排在中央位置，把关系最密切的因素尽量排在它的周围。
(2) 单向汇集型的关联图。
它是把重要的项目或要解决的问题，安排在右边（或左边），把各种因素按主要因果关系，尽呆能地从左（从右）向右（或左）排列。
(3) 关系表示型的关联图。
它是以各项目间或各因素间的因果关系为主体的关联图。
(4) 应用型的关联图。
它是以上三种图型为基础而使用的图形。
(1) 确定方针、目标、计划。
(2) 思想上重视质量和质量管理。
(3) 开展质量管理教育。
(4) 定期监督检查质量与开展质量管理活动的情况。
质量控制 7种工具质量控制 7种工具1·核查表核查表是一种用于记录和核对数据的工具。
通过创建一份详细的核查表，可以确保工作按照规定的程序进行，并且可以及时发现和纠正潜在的问题。
核查表可以包括流程步骤、检查点、参考资料等内容，以便在实施过程中进行参考和核对。
2·控制图控制图是一种用于监控过程稳定性的工具。
通过收集和分析过程数据，并将其绘制在控制图上，可以及时发现和纠正过程中的变异。
控制图可以包括均值图、范围图等，以便在监控过程中帮助判断是否存在特殊原因变异。
3·直方图直方图是一种用于表示数据分布情况的工具。
通过将数据进行分组，并将每个组的频数绘制成柱状图，可以直观地了解到数据的分布情况。
直方图可以用于分析数据的偏态、峰度等特征，并在质量控制过程中帮助判断数据是否符合正态分布。
4·散点图散点图是一种用于分析两个变量之间关系的工具。
通过将两个变量的取值绘制在坐标轴上，可以观察到它们之间的关联程度。
散点图可以用于分析变量之间的相关性，并在质量控制中帮助判断是否存在因果关系。
5·帕累托图帕累托图是一种用于分析问题产生原因的工具。
通过将问题按照频率进行排序，并将其绘制成累积百分比曲线和柱状图，可以找出主要的问题产生原因。
帕累托图可以用于确定改进的重点，并在质量控制中帮助确定最重要的改进方向。
6·流程图流程图是一种用于表示工作流程和操作顺序的工具。
通过将工作步骤和决策点等绘制在图表上，可以清晰地展示工作流程，并帮助识别和改进存在的问题。
流程图可以用于制定和优化工作流程，并在质量控制中帮助实施标准化和规范化的操作。
7·负荷分析图负荷分析图是一种用于表示资源使用情况的工具。
通过将资源使用量绘制在时间轴上，可以直观地了解到不同时期的资源需求情况。
负荷分析图可以用于调整资源分配，优化资源利用率，并在质量控制中帮助平衡资源供需。
附件：本文档所涉及的法律名词及注释：1·质量控制：指一组活动，旨在确保产品或服务满足预期质量要求的过程。
所谓全面质量管理常用七种工具，就是在开展全面质量管理活动中，用于收集和分析质量数据，分析和确定质量问题，控制和改进质量水平的常用七种方法。
这些方法不仅科学，而且实用，作为班组长应该首先学习和掌握它们，并带领工人应用到生产实际中。
新七大手法主要应用在中高层管理上，而旧七手法主要应用在具体的实际工作中。
因此，新七大手法应用于一些管理体系比较严谨和管理水准比较高的公司QC旧七大手法：特性要因分析图、柏拉图、查检表、层别法、散布图、直方图、管制图。
QC新七大手法：关系图、系统图法、KJ法、箭头图法、矩阵图法、PAPC法、矩阵数据解析法。
一、检查表检查表又称调查表，统计分析表等。
检查表是QC七大手法中最简单也是使用得最多的手法。
但或许正因为其简单而不受重视，所以检查表使用的过程中存在的问题不少。
使用检查表的目的：系统地收集资料、积累信息、确认事实并可对数据进行粗略的整理和分析。
也就是确认有与没有或者该做的是否完成（检查是否有遗漏）。
二、排列图法排列图法是找出影响产品质量主要因素的一种有效方法。
制作排列图的步骤：1、收集数据，即在一定时期里收集有关产品质量问题的数据。
如，可收集1个月或3个月或半年等时期里的废品或不合格品的数据。
2、进行分层，列成数据表，即将收集到的数据资料，按不同的问题进行分层处理，每一层也可称为一个项目；然后统计一下各类问题(或每一项目)反复出现的次数(即频数)；按频数的大小次序，从大到小依次列成数据表，作为计算和作图时的基本依据。
3、进行计算，即根据第(3)栏的数据，相应地计算出每类问题在总问题中的百分比，计入第(4)栏，然后计算出累计百分数，计入第(5)栏。
4、作排列图。
即根据上表数据进行作图。
需要注意的是累计百分率应标在每一项目的右侧，然后从原点开始，点与点之间以直线连接，从而作出帕累托曲线。
三、因果图法因果图又叫特性要因图或鱼骨图。
按其形状，有人又叫它为树枝图或鱼刺图。
它是寻找质量问题产生原因的一种有效工具。
质量控制新旧7种工具2009-03-10 16:33:46| 分类：默认分类| 标签：无|字号大中小订阅质量控制新旧7种工具，也称品管新旧七大手法（新旧QC 7工具），是常用的管理方法。
其中，（旧）QC 7工具包括直方图、柏拉图、散点图、分层法、控制图、因果图、检查表。
（新）QC 7工具包括关系图法、亲和图法、系统图法、矩阵图法、矩阵数据分析法、PDPC 法、箭形图法。
（旧）QC 7工具：壹、直方图：直方图(Histogram) 直方图又称柱状图、质量分布图。
直方图法的涵义在质量管理中，如何预测并监控产品质量状况?如何对质量波动进行分析?直方图就是一目了然地把这些问题图表化处理的工具。
它通过对收集到的貌似无序的数据进行处理，来反映产品质量的分布情况，判断和预测产品质量及不合格率。
直方图又称质量分布图，是一种几何形图表，它是根据从生产过程中收集来的质量数据分布情况，画成以组距为底边、以频数为高度的一系列连接起来的直方型矩形图，如图所示。
作直方图的目的就是通过观察图的形状，判断生产过程是否稳定，预测生产过程的质量。
具体来说，作直方图的目的有：①判断一批已加工完毕的产品；②验证工序的稳定性；③为计算工序能力搜集有关数据。
直方图将数据根据差异进行分类，特点是明察秋毫地掌握差异。
直方图的绘制方法①集中和记录数据，求出其最大值和最小值。
数据的数量应在100个以上，在数量不多的情况下，至少也应在50个以上。
②将数据分成若干组，并做好记号。
分组的数量在6－20之间较为适宜。
③计算组距的宽度。
用组数去除最大值和最小值之差，求出组距的宽度。
④计算各组的界限位。
各组的界限位可以从第一组开始依次计算，第一组的下界为最小值减去组距的一半，第一组的上界为其下界值加上组距。
第二组的下界限位为第一组的上界限值，第二组的下界限值加上组距，就是第二组的上界限位，依此类推。
⑤统计各组数据出现频数，作频数分布表。
⑥作直方图。
以组距为底长，以频数为高，作各组的矩形图。
