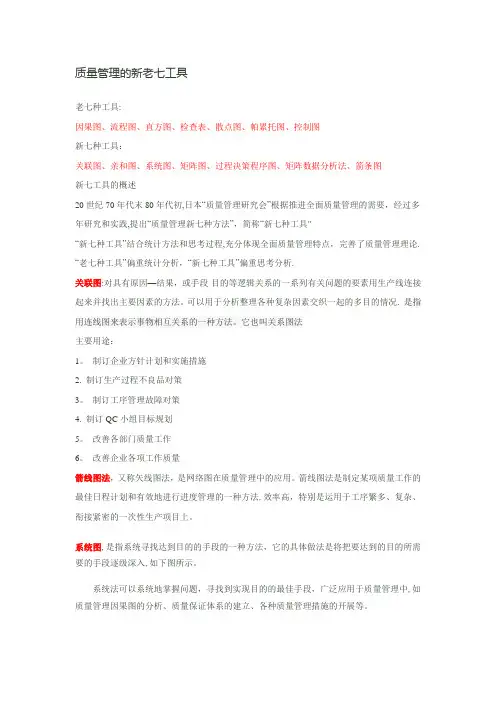

质量管理的新老七工具老七种工具:因果图、流程图、直方图、检查表、散点图、帕累托图、控制图新七种工具：关联图、亲和图、系统图、矩阵图、过程决策程序图、矩阵数据分析法、箭条图新七工具的概述20世纪70年代末80年代初,日本“质量管理研究会”根据推进全面质量管理的需要，经过多年研究和实践,提出“质量管理新七种方法”，简称“新七种工具"“新七种工具”结合统计方法和思考过程,充分体现全面质量管理特点，完善了质量管理理论. “老七种工具”偏重统计分析，“新七种工具”偏重思考分析.关联图:对具有原因—结果，或手段-目的等逻辑关系的一系列有关问题的要素用生产线连接起来并找出主要因素的方法。

可以用于分析整理各种复杂因素交织一起的多目的情况. 是指用连线图来表示事物相互关系的一种方法。

它也叫关系图法主要用途：1。

制订企业方针计划和实施措施2. 制订生产过程不良品对策3。

制订工序管理故障对策4. 制订QC小组目标规划5。

改善各部门质量工作6。

改善企业各项工作质量箭线图法，又称矢线图法，是网络图在质量管理中的应用。

箭线图法是制定某项质量工作的最佳日程计划和有效地进行进度管理的一种方法,效率高，特别是运用于工序繁多、复杂、衔接紧密的一次性生产项目上。

系统图,是指系统寻找达到目的的手段的一种方法，它的具体做法是将把要达到的目的所需要的手段逐级深入,如下图所示。

系统法可以系统地掌握问题，寻找到实现目的的最佳手段，广泛应用于质量管理中,如质量管理因果图的分析、质量保证体系的建立、各种质量管理措施的开展等。

矩阵图法运用二维、三维……多维矩阵表格，通过多元因素分析找出问题和造成问题的原因。

矩阵图的基本形式如下图所示.二维矩阵图中，从造成问题的因素中找出对的因素形成R(R1，R2，R3……）和L（L1，L2，L3……）一列一行因素,在列Ri和行Li的交点上表示各因素的关联程度,从而找出解决问题的着眼点。

矩阵图主要运用于寻找改进老产品的着眼点和研制新产品、开发市场的战略，以及寻找产品质量问题产生的原因、确立质量保证体系的关键环节等质量管理工作。

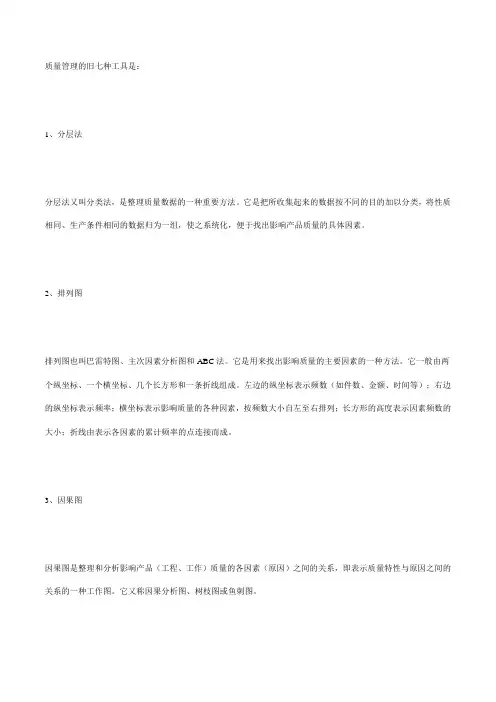

质量管理的旧七种工具是：1、分层法分层法又叫分类法，是整理质量数据的一种重要方法。

它是把所收集起来的数据按不同的目的加以分类，将性质相同、生产条件相同的数据归为一组，使之系统化，便于找出影响产品质量的具体因素。

2、排列图排列图也叫巴雷特图、主次因素分析图和ABC法。

它是用来找出影响质量的主要因素的一种方法。

它一般由两个纵坐标、一个横坐标、几个长方形和一条折线组成。

左边的纵坐标表示频数（如件数、金额、时间等）；右边的纵坐标表示频率；横坐标表示影响质量的各种因素，按频数大小自左至右排列；长方形的高度表示因素频数的大小；折线由表示各因素的累计频率的点连接而成。

3、因果图因果图是整理和分析影响产品（工程、工作）质量的各因素（原因）之间的关系，即表示质量特性与原因之间的关系的一种工作图。

它又称因果分析图、树枝图或鱼刺图。

4、直方图直方图又称质量分布图和质量散布图。

它是将数据按大小顺序分成若干间隔相等的组，以组距为底边，以落入各组的频数为高所构成的矩形图。

直方图是用来整理质量数据，从中找出规律，用以判断和预测生产过程中质量好坏的一种常用工具。

5、管理图管理图，又称控制图。

它是用于分析和判断工序是否处于稳定状态，带有管理界限的图。

它有分析用管理图和控制用管理图两类。

前者专用于分析和判断工序是否处于稳定状态，并且用来分析产生异常波的原因；后者专用于控制工序的质量状态，及时发现并消除工艺过程的失调现象。

6、散布图散布图，又称相关图。

它是在处理计量数据时，分析、判断、研究两个相对应的变量之间是否存在相关关系，并明确相关程度的一种方法。

7、调查表调查表，又称检查表、统计分析表，它是为分层收集数据而设计的图表，用来进行数据整理和粗略的原因分析。

可根据不同的目的要求，设计多种多样的调查表。

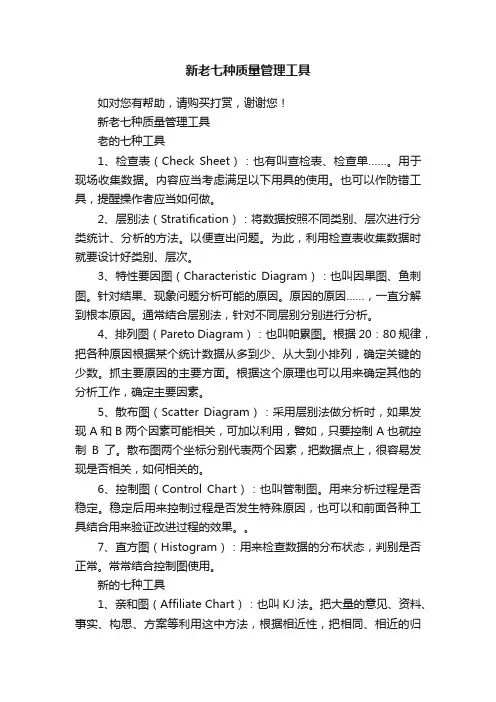

新老七种质量管理工具如对您有帮助，请购买打赏，谢谢您！新老七种质量管理工具老的七种工具1、检查表（Check Sheet）：也有叫查检表、检查单……。

用于现场收集数据。

内容应当考虑满足以下用具的使用。

也可以作防错工具，提醒操作者应当如何做。

2、层别法（Stratification）：将数据按照不同类别、层次进行分类统计、分析的方法。

以便查出问题。

为此，利用检查表收集数据时就要设计好类别、层次。

3、特性要因图（Characteristic Diagram）：也叫因果图、鱼刺图。

针对结果、现象问题分析可能的原因。

原因的原因……，一直分解到根本原因。

通常结合层别法，针对不同层别分别进行分析。

4、排列图（Pareto Diagram）：也叫帕累图。

根据20：80规律，把各种原因根据某个统计数据从多到少、从大到小排列，确定关键的少数。

抓主要原因的主要方面。

根据这个原理也可以用来确定其他的分析工作，确定主要因素。

5、散布图（Scatter Diagram）：采用层别法做分析时，如果发现A和B两个因素可能相关，可加以利用，譬如，只要控制A也就控制B了。

散布图两个坐标分别代表两个因素，把数据点上，很容易发现是否相关，如何相关的。

6、控制图（Control Chart）：也叫管制图。

用来分析过程是否稳定。

稳定后用来控制过程是否发生特殊原因，也可以和前面各种工具结合用来验证改进过程的效果。

7、直方图（Histogram）：用来检查数据的分布状态，判别是否正常。

常常结合控制图使用。

新的七种工具1、亲和图（Affiliate Chart）：也叫KJ法。

把大量的意见、资料、事实、构思、方案等利用这中方法，根据相近性，把相同、相近的归在一起，形成统一的认识。

2、系统图（System Chart）：把目的和实现目的的措施、手段根据系统展开，绘制成图形，从中发现最佳的措施、方法。

主要把目标分解成措施，把措施当成下层次的目标，再确定措施，如此下去。

质量管理的办法、技术和工具进行了整理，主要包括：传统的检查、测试、统计抽样和6σ。

另外，业界在开展全面质量管理的过程中，通常将因果图、流程图、直方图、检查表、散点图、排列图和控制图称为“老七种工具”，而将相互关系图、亲和图、树状图、矩阵图、优先矩阵图、过程决策程序图和活动网络图称为“新七种工具”。

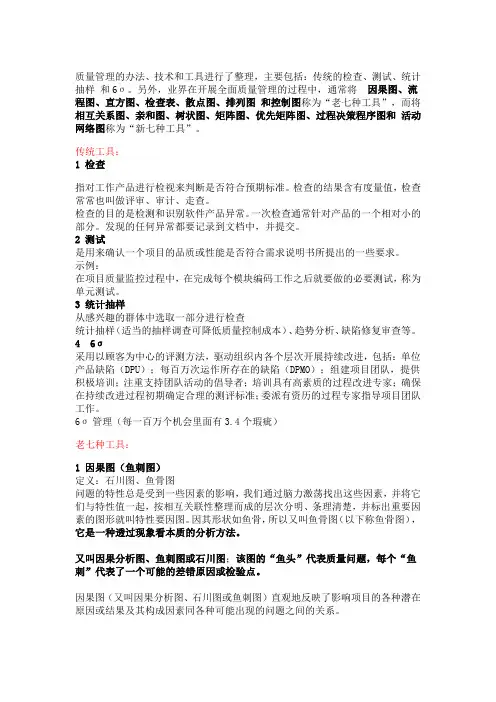

传统工具：1 检查指对工作产品进行检视来判断是否符合预期标准。

检查的结果含有度量值，检查常常也叫做评审、审计、走查。

检查的目的是检测和识别软件产品异常。

一次检查通常针对产品的一个相对小的部分。

发现的任何异常都要记录到文档中，并提交。

2 测试是用来确认一个项目的品质或性能是否符合需求说明书所提出的一些要求。

示例：在项目质量监控过程中，在完成每个模块编码工作之后就要做的必要测试，称为单元测试。

3 统计抽样从感兴趣的群体中选取一部分进行检查统计抽样（适当的抽样调查可降低质量控制成本）、趋势分析、缺陷修复审查等。

4 6σ采用以顾客为中心的评测方法，驱动组织内各个层次开展持续改进，包括：单位产品缺陷（DPU）；每百万次运作所存在的缺陷（DPMO）；组建项目团队，提供积极培训；注重支持团队活动的倡导者；培训具有高素质的过程改进专家；确保在持续改进过程初期确定合理的测评标准；委派有资历的过程专家指导项目团队工作。

6σ管理（每一百万个机会里面有3.4个瑕疵）老七种工具：1 因果图（鱼刺图）定义：石川图、鱼骨图问题的特性总是受到一些因素的影响，我们通过脑力激荡找出这些因素，并将它们与特性值一起，按相互关联性整理而成的层次分明、条理清楚，并标出重要因素的图形就叫特性要因图。

因其形状如鱼骨，所以又叫鱼骨图（以下称鱼骨图），它是一种透过现象看本质的分析方法。

又叫因果分析图、鱼刺图或石川图；该图的“鱼头”代表质量问题，每个“鱼刺”代表了一个可能的差错原因或检验点。

因果图（又叫因果分析图、石川图或鱼刺图）直观地反映了影响项目的各种潜在原因或结果及其构成因素同各种可能出现的问题之间的关系。

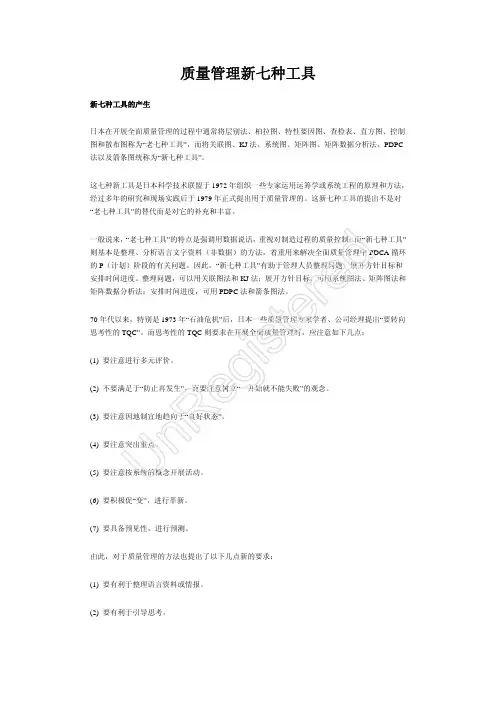

质量管理新七种工具新七种工具的产生日本在开展全面质量管理的过程中通常将层别法、柏拉图、特性要因图、查检表、直方图、控制图和散布图称为“老七种工具”，而将关联图、KJ 法、系统图、矩阵图、矩阵数据分析法、PDPC 法以及箭条图统称为“新七种工具”。

这七种新工具是日本科学技术联盟于1972年组织一些专家运用运筹学或系统工程的原理和方法，经过多年的研究和现场实践后于1979年正式提出用于质量管理的。

这新七种工具的提出不是对“老七种工具”的替代而是对它的补充和丰富。

一般说来，“老七种工具”的特点是强调用数据说话，重视对制造过程的质量控制；而“新七种工具”则基本是整理、分析语言文字资料（非数据）的方法，着重用来解决全面质量管理中PDCA 循环的P （计划）阶段的有关问题。

因此，“新七种工具”有助于管理人员整理问题、展开方针目标和安排时间进度。

整理问题，可以用关联图法和KJ 法；展开方针目标，可用系统图法、矩阵图法和矩阵数据分析法；安排时间进度，可用PDPC 法和箭条图法。

70年代以来，特别是1973年“石油危机”后，日本一些质量管理专家学者、公司经理提出“要转向思考性的TQC”。

而思考性的TQC 则要求在开展全面质量管理时，应注意如下几点：(1) 要注意进行多元评价。

(2) 不要满足于“防止再发生”，而要注意树立“一开始就不能失败”的观念。

(3) 要注意因地制宜地趋向于“良好状态”。

(4) 要注意突出重点。

(5) 要注意按系统的概念开展活动。

(6) 要积极促“变”，进行革新。

(7) 要具备预见性，进行预测。

由此，对于质量管理的方法也提出了以下几点新的要求：(1) 要有利于整理语言资料或情报。

(2) 要有利于引导思考。

Un Re gi st er ed(3) 要有助于充实计划的内容。

(4) 要有助于促进协同动作。

(5) 要有助于克服对实施项目的疏漏。

(6) 要有利于情报和思想的交流。

(7) 要便于通俗易懂地描述质量管理的活动过程。

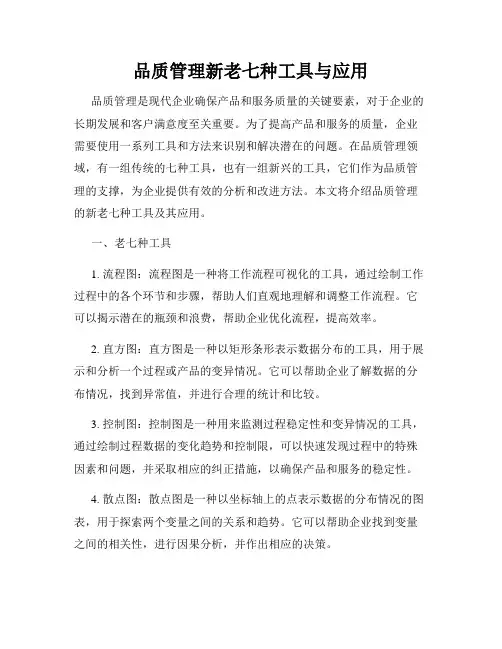

品质管理新老七种工具与应用品质管理是现代企业确保产品和服务质量的关键要素，对于企业的长期发展和客户满意度至关重要。

为了提高产品和服务的质量，企业需要使用一系列工具和方法来识别和解决潜在的问题。

在品质管理领域，有一组传统的七种工具，也有一组新兴的工具，它们作为品质管理的支撑，为企业提供有效的分析和改进方法。

本文将介绍品质管理的新老七种工具及其应用。

一、老七种工具1. 流程图：流程图是一种将工作流程可视化的工具，通过绘制工作过程中的各个环节和步骤，帮助人们直观地理解和调整工作流程。

它可以揭示潜在的瓶颈和浪费，帮助企业优化流程，提高效率。

2. 直方图：直方图是一种以矩形条形表示数据分布的工具，用于展示和分析一个过程或产品的变异情况。

它可以帮助企业了解数据的分布情况，找到异常值，并进行合理的统计和比较。

3. 控制图：控制图是一种用来监测过程稳定性和变异情况的工具，通过绘制过程数据的变化趋势和控制限，可以快速发现过程中的特殊因素和问题，并采取相应的纠正措施，以确保产品和服务的稳定性。

4. 散点图：散点图是一种以坐标轴上的点表示数据的分布情况的图表，用于探索两个变量之间的关系和趋势。

它可以帮助企业找到变量之间的相关性，进行因果分析，并作出相应的决策。

5. 流程量图：流程量图是一种以时间序列显示过程数据的工具，用于跟踪和分析过程的性能和变化趋势。

它可以帮助企业识别并解决过程中的缺陷和问题，并监控过程改进的效果。

6. 质量检查表：质量检查表是一种用来记录产品或服务质量特征是否符合标准的工具，通过收集和汇总产品或服务的检查数据，帮助企业了解产品或服务的问题，并采取相应的改进措施。

7. 脑力激荡：脑力激荡是一种通过团队合作和创意思维来解决问题和改进过程的工具。

它可以帮助企业开展头脑风暴和创新活动，激发团队成员的创造力和想象力，为企业带来新的想法和解决方案。

二、新兴工具1. 六西格玛：六西格玛是一种基于数据驱动的质量管理方法，它通过收集和分析数据，找出导致问题的根本原因，并通过改进和控制过程来最大程度地减少变异和缺陷。

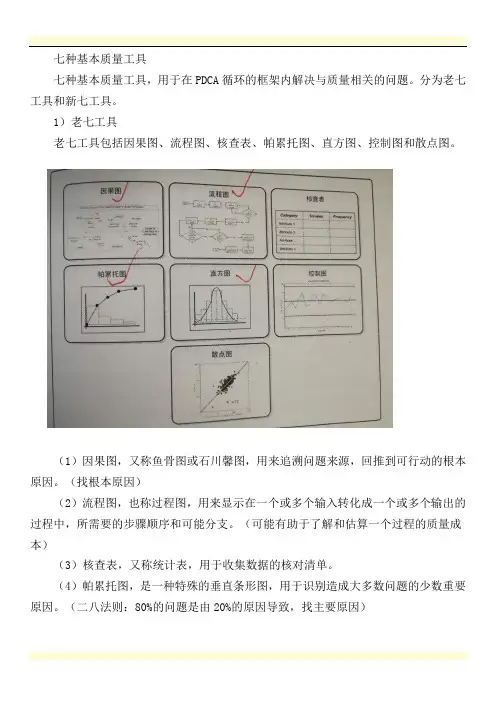

七种基本质量工具七种基本质量工具，用于在PDCA循环的框架内解决与质量相关的问题。

分为老七工具和新七工具。

1）老七工具老七工具包括因果图、流程图、核查表、帕累托图、直方图、控制图和散点图。

（1）因果图，又称鱼骨图或石川馨图，用来追溯问题来源，回推到可行动的根本原因。

（找根本原因）（2）流程图，也称过程图，用来显示在一个或多个输入转化成一个或多个输出的过程中，所需要的步骤顺序和可能分支。

（可能有助于了解和估算一个过程的质量成本）（3）核查表，又称统计表，用于收集数据的核对清单。

（4）帕累托图，是一种特殊的垂直条形图，用于识别造成大多数问题的少数重要原因。

（二八法则：80%的问题是由20%的原因导致，找主要原因）（5）直方图，是一种特殊形式的条形图，用于描述集中趋势、分散程度和统计分布形状。

与控制图不同，直方图不考虑时间对分布内的变化影响。

（显示问题次数）（6）控制图，是一张实时展示项目进展信息的图表。

用来确定一个过程是否稳定，或者是否具有可预测的绩效。

虽然控制图最常用来跟踪批量生产中的重复性活动，但也可用来检测成本与进度偏差。

对于重复性过程，控制界限通常设在离过程均值（0西格玛）正负3西格玛的位置。

如果（1）某个数据点超出控制界限，或（2）连续7个点落在均值的同一侧，就认为过程已经失控。

（7）散点图，又称相关图，显示两个变量间的关系。

（找共同原因，找相关性）2）新七工具新七工具包含亲和图、过程决策程序图、关联图、树形图、优先矩阵、活动网络图和矩阵图。

（1）亲和图。

亲和图与心智图相似。

针对某个问题，产生出可联成有组织的想法模式的各种创意。

在项目管理中，使用亲和图确定范围分解的结构，有助于WBS的制订。

（2）过程决策程序图(PDPC)。

用于理解一个目标与达成此目标的步骤之间的关系。

PDPC有助于制订应急计划，因为它能帮助团队预测那些可能破坏目标实现的中间环节。

（3）关联图。

它是关系图的变种，有助于在包含相互交叉逻辑关系（可有多达50个相关项）的中等复杂情形中创新性地解决问题。

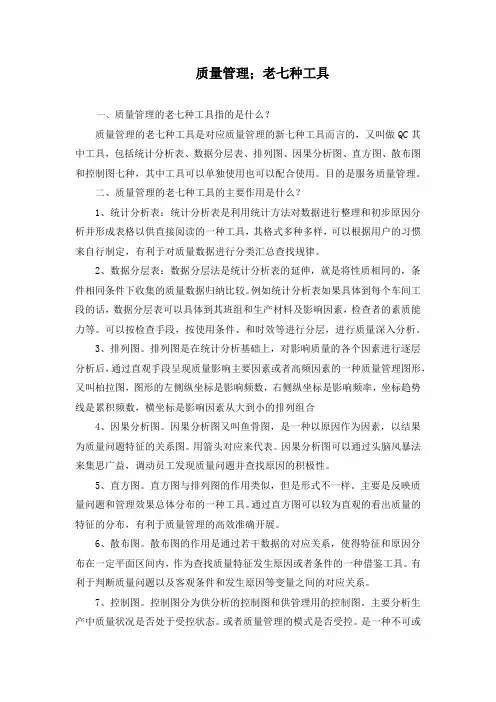

质量管理；老七种工具一、质量管理的老七种工具指的是什么？质量管理的老七种工具是对应质量管理的新七种工具而言的，又叫做QC其中工具，包括统计分析表、数据分层表、排列图、因果分析图、直方图、散布图和控制图七种，其中工具可以单独使用也可以配合使用。

目的是服务质量管理。

二、质量管理的老七种工具的主要作用是什么？1、统计分析表：统计分析表是利用统计方法对数据进行整理和初步原因分析并形成表格以供直接阅读的一种工具，其格式多种多样，可以根据用户的习惯来自行制定，有利于对质量数据进行分类汇总查找规律。

2、数据分层表：数据分层法是统计分析表的延伸，就是将性质相同的，条件相同条件下收集的质量数据归纳比较。

例如统计分析表如果具体到每个车间工段的话，数据分层表可以具体到其班组和生产材料及影响因素，检查者的素质能力等。

可以按检查手段，按使用条件、和时效等进行分层，进行质量深入分析。

3、排列图。

排列图是在统计分析基础上，对影响质量的各个因素进行逐层分析后，通过直观手段呈现质量影响主要因素或者高频因素的一种质量管理图形，又叫柏拉图，图形的左侧纵坐标是影响频数，右侧纵坐标是影响频率，坐标趋势线是累积频数，横坐标是影响因素从大到小的排列组合4、因果分析图。

因果分析图又叫鱼骨图，是一种以原因作为因素，以结果为质量问题特征的关系图。

用箭头对应来代表。

因果分析图可以通过头脑风暴法来集思广益，调动员工发现质量问题并查找原因的积极性。

5、直方图。

直方图与排列图的作用类似，但是形式不一样。

主要是反映质量问题和管理效果总体分布的一种工具。

通过直方图可以较为直观的看出质量的特征的分布，有利于质量管理的高效准确开展。

6、散布图。

散布图的作用是通过若干数据的对应关系，使得特征和原因分布在一定平面区间内，作为查找质量特征发生原因或者条件的一种借鉴工具。

有利于判断质量问题以及客观条件和发生原因等变量之间的对应关系。

7、控制图。

控制图分为供分析的控制图和供管理用的控制图。

质量管理新旧七种工具质量管理的新旧七种工具其实是一个很有趣的话题。

我们先说说，什么是“七种工具”？这个名字听起来就像是某种神秘的武器库，其实它们就是一些帮助企业提升质量的实用工具。

咱们可以把这些工具分成两个部分：老工具和新工具。

简单来说，老工具就像我们年轻时用的“古董”，而新工具则是闪闪发光的“新玩意儿”。

别小看这些工具，它们就像调味品，能让企业的管理工作变得更美味可口。

1. 老工具的魅力1.1 鱼骨图（因果图）鱼骨图听起来挺有趣的，像是一条鱼的骨架。

其实，它是用来找出问题根源的。

想象一下，你在厨房做饭，突然发现盐不够了，鱼骨图就能帮你分析，为什么会缺盐，是买菜时没注意，还是存货没清点？就像老话说的，“细节决定成败”，只要理清楚原因，解决问题就容易多了。

1.2 控制图控制图就像天气预报，能让你预测出质量的波动情况。

你可以随时查看产品质量的变化，就像监测天气变化一样，如果发现异常，马上调整策略，避免大雨来袭。

这种方法用得多了，你就会发现，预防问题总比事后补救来得省事。

2. 新工具的创新2.1 流程图流程图就像是一本“旅游手册”，告诉你每一步该怎么走。

它能帮助团队理清工作流程，让每个人都知道自己的角色和职责。

这就像在一场比赛中，每个人都有自己的位置，缺了谁都不行。

像《千与千寻》里的小白鼠，流程图能让你避开那些冗余的步骤，直接到达终点。

2.2 五大为什么这个工具听起来很简单，其实却非常有效。

通过问“为什么”来追根溯源，就像是在侦探故事里找线索。

比如，为什么设备故障？因为保养不够。

那为什么保养不够？可能是人手不足。

这样一问，问题一层层揭开，直到找到真正的原因。

这种方法简单但效果杠杠的，让人感叹“真是小问题，大智慧”。

3. 老工具与新工具的结合3.1 提升效率说到这儿，我们不得不提老工具和新工具结合的力量。

就像做菜，老菜谱和新食材的结合能做出不一样的风味。

质量管理也是如此，把老工具的经验和新工具的创新结合起来，才能真正提升效率。

质量管理的新七种工具是什么集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]1、关联图法关联图法是为了谋求解决那些有着原因与结果、目的与手段等关系复杂而互相纠缠的问题，并将各因素的因果关系逻辑地连接起来而绘制成关联图的方法，这种方法适用于有几个人的工作场所，经过多次修改绘制关联图，使有关人员澄清思路，认清问题，促进构想不断转换，最终找出以至解决质量关键问题。

关联图法与因果关系图最大的不同之处在于，关联图说明了六大因素（人、机、料、法、环、则）之间的横向联系。

同时，关联图法对于那些因果关系复杂的问题，可以采用自由表达形式，显示出它们的整体关系。

2、K J法KJ法又称亲和法。

就是从未知、未经历的领域或将来的问题等杂乱无章的状态中，把与之有关的事实或意见、构思等作为原始资料收集起来，根据亲和性（亲缘关系）加以整理，绘制成图，然后找出所要解决的问题及各类问题相互关系的一种方法。

主要用于制定质量管理方针、计划等。

3、系统图法系统图法即运用系统的观点，把目的和达到目的的手段依次展开绘制成系统图，以寻求质量问题的重点和最佳解决方法。

具体来说，是从基本目的出发，采取从上而下层层展开和自下而上层层保证的方法来实现系统的目标。

4、矩阵图法矩阵图法，即把各个质量问题的问题因素按矩阵的行和列进行排列，找出问题所在。

这是一种多维思考的模式。

5、矩阵数据分析法矩阵数据分析法，即对于矩阵中相互关系能够定量化的各因素进行数据分析的方法，主要用于市场调查、新产品设计与开发、复杂工程分析和复杂的质量评价等。

6、过程决策程序图法即对于事态可能的发展变化作了充分的设想，并拟订出不同的方案，以增加计划的应变能力和适应能力。

它主要用于制定目标管理、技术开发的执行计划等。

7、网络图法网络图法即运用网络对有关质量问题进行计算、分析与处理的综合方法，它是选择最佳工期和实施有效进度管理的一种方法。
