质量管理新七种工具

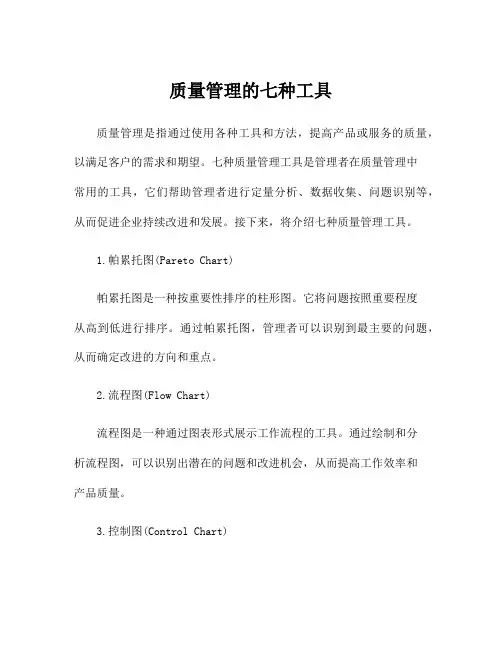

质量管理的七种工具质量管理是指通过使用各种工具和方法，提高产品或服务的质量，以满足客户的需求和期望。

七种质量管理工具是管理者在质量管理中常用的工具，它们帮助管理者进行定量分析、数据收集、问题识别等，从而促进企业持续改进和发展。

接下来，将介绍七种质量管理工具。

1.帕累托图(Pareto Chart)帕累托图是一种按重要性排序的柱形图。

它将问题按照重要程度从高到低进行排序。

通过帕累托图，管理者可以识别到最主要的问题，从而确定改进的方向和重点。

2.流程图(Flow Chart)流程图是一种通过图表形式展示工作流程的工具。

通过绘制和分析流程图，可以识别出潜在的问题和改进机会，从而提高工作效率和产品质量。

3.控制图(Control Chart)控制图是一种用于监控过程稳定性和检测异常的工具。

通过绘制控制图，可以对过程进行实时的数据收集和分析，从而及时发现和纠正问题。

4.因果图(Cause and Effect Diagram)因果图也被称为鱼骨图或石墨图，是一种用于分析问题根本原因的工具。

通过构建因果关系图，可以找出问题的主要原因，从而有针对性地制定解决方案。

5.散点图(Scatter Diagram)散点图是一种用于确定两个变量之间关系的工具。

通过绘制散点图，可以分析和理解变量之间的关联性，从而帮助确定问题的根本原因。

6.直方图(Histogram)直方图是一种用于展示数据分布情况的工具。

通过绘制直方图，可以快速地理解数据的分布情况以及可能存在的问题，从而有针对性地进行改进和优化。

7.流程控制图(Process Control Chart)流程控制图是一种用于监控和改进过程能力和稳定性的工具。

通过绘制流程控制图，可以对过程进行实时的监控和调整，从而确保产品质量的稳定性。

这七种质量管理工具是质量管理中常用的工具，它们可以帮助企业识别问题、发现潜在的改进机会，并且进行有针对性的解决。

通过正确的使用和分析这些工具，管理者可以提高产品或服务的质量，满足客户的需求和期望，从而实现企业的持续发展。

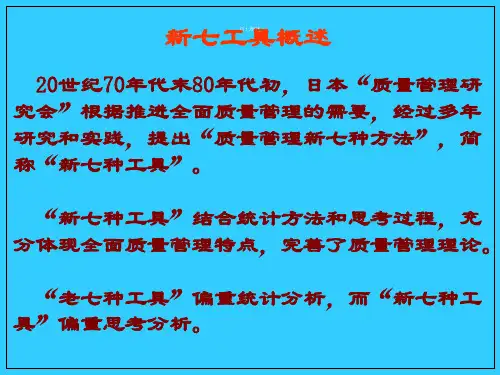

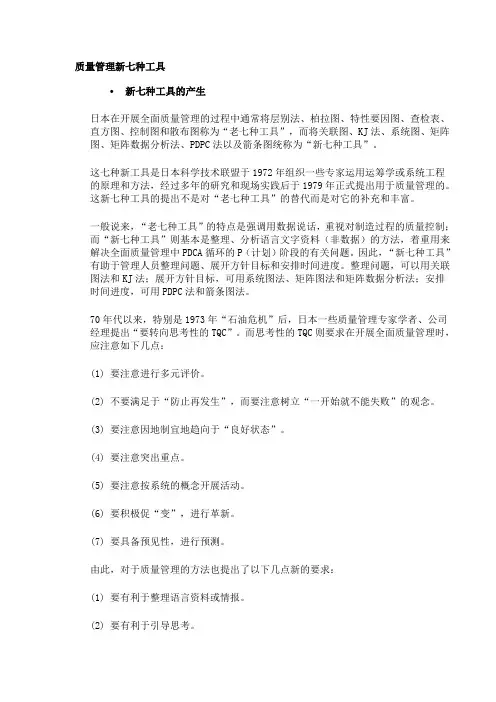

质量管理新七种工具新七种工具的产生日本在开展全面质量管理的过程中通常将层别法、柏拉图、特性要因图、查检表、直方图、控制图和散布图称为“老七种工具”，而将关联图、KJ法、系统图、矩阵图、矩阵数据分析法、PDPC法以及箭条图统称为“新七种工具”。

这七种新工具是日本科学技术联盟于1972年组织一些专家运用运筹学或系统工程的原理和方法，经过多年的研究和现场实践后于1979年正式提出用于质量管理的。

这新七种工具的提出不是对“老七种工具”的替代而是对它的补充和丰富。

一般说来，“老七种工具”的特点是强调用数据说话，重视对制造过程的质量控制；而“新七种工具”则基本是整理、分析语言文字资料（非数据）的方法，着重用来解决全面质量管理中PDCA循环的P（计划）阶段的有关问题。

因此，“新七种工具”有助于管理人员整理问题、展开方针目标和安排时间进度。

整理问题，可以用关联图法和KJ法；展开方针目标，可用系统图法、矩阵图法和矩阵数据分析法；安排时间进度，可用PDPC法和箭条图法。

70年代以来，特别是1973年“石油危机”后，日本一些质量管理专家学者、公司经理提出“要转向思考性的TQC”。

而思考性的TQC则要求在开展全面质量管理时，应注意如下几点：(1) 要注意进行多元评价。

(2) 不要满足于“防止再发生”，而要注意树立“一开始就不能失败”的观念。

(3) 要注意因地制宜地趋向于“良好状态”。

(4) 要注意突出重点。

(5) 要注意按系统的概念开展活动。

(6) 要积极促“变”，进行革新。

(7) 要具备预见性，进行预测。

由此，对于质量管理的方法也提出了以下几点新的要求：(1) 要有利于整理语言资料或情报。

(2) 要有利于引导思考。

(3) 要有助于充实计划的内容。

(4) 要有助于促进协同动作。

(5) 要有助于克服对实施项目的疏漏。

(6) 要有利于情报和思想的交流。

(7) 要便于通俗易懂地描述质量管理的活动过程。

“新七种工具”就是在这样的要求下逐渐形成的。

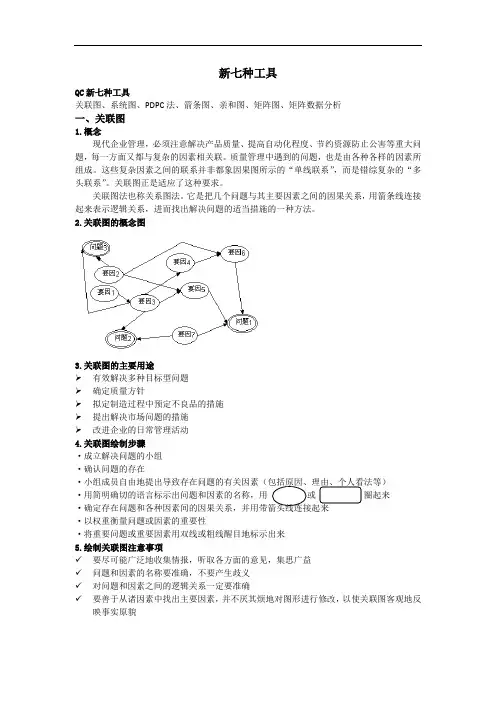

新七种工具QC新七种工具关联图、系统图、PDPC法、箭条图、亲和图、矩阵图、矩阵数据分析一、关联图1.概念现代企业管理，必须注意解决产品质量、提高自动化程度、节约资源防止公害等重大问题，每一方面又都与复杂的因素相关联。

质量管理中遇到的问题，也是由各种各样的因素所组成。

这些复杂因素之间的联系并非都象因果图所示的“单线联系”，而是错综复杂的“多头联系”。

关联图正是适应了这种要求。

关联图法也称关系图法。

它是把几个问题与其主要因素之间的因果关系，用箭条线连接起来表示逻辑关系，进而找出解决问题的适当措施的一种方法。

2.关联图的概念图3.关联图的主要用途➢有效解决多种目标型问题➢确定质量方针➢拟定制造过程中预定不良品的措施➢提出解决市场问题的措施➢改进企业的日常管理活动4.关联图绘制步骤·成立解决问题的小组·确认问题的存在·小组成员自由地提出导致存在问题的有关因素（包括原因、理由、个人看法等）·用简明确切的语言标示出问题和因素的名称，用或圈起来·确定存在问题和各种因素间的因果关系，并用带箭头线连接起来·以权重衡量问题或因素的重要性·将重要问题或重要因素用双线或粗线醒目地标示出来5.绘制关联图注意事项✓要尽可能广泛地收集情报，听取各方面的意见，集思广益✓问题和因素的名称要准确，不要产生歧义✓对问题和因素之间的逻辑关系一定要准确✓要善于从诸因素中找出主要因素，并不厌其烦地对图形进行修改，以使关联图客观地反映事实原貌6.关联图示例（饭店客源少）二、系统图1.系统图的概念在计划与决策过程中，为了达到某种目的，就需要选择和考虑某种手段，而为了采取这一手段，又要考虑它下一级的相应手段。

这样上一级手段就成为下一级手段的行动目的。

如把这些要达到的目的和所需的手段按顺序层层展开，直到可采取措施为止，并绘制成图（系统图），就能对问题有一个全面的认识，然后从图中找出问题的重点，提出实现预定目标的最佳途径。

质量管理新旧七种工具质量管理的新旧七种工具其实是一个很有趣的话题。

我们先说说，什么是“七种工具”？这个名字听起来就像是某种神秘的武器库，其实它们就是一些帮助企业提升质量的实用工具。

咱们可以把这些工具分成两个部分：老工具和新工具。

简单来说，老工具就像我们年轻时用的“古董”，而新工具则是闪闪发光的“新玩意儿”。

别小看这些工具，它们就像调味品，能让企业的管理工作变得更美味可口。

1. 老工具的魅力1.1 鱼骨图（因果图）鱼骨图听起来挺有趣的，像是一条鱼的骨架。

其实，它是用来找出问题根源的。

想象一下，你在厨房做饭，突然发现盐不够了，鱼骨图就能帮你分析，为什么会缺盐，是买菜时没注意，还是存货没清点？就像老话说的，“细节决定成败”，只要理清楚原因，解决问题就容易多了。

1.2 控制图控制图就像天气预报，能让你预测出质量的波动情况。

你可以随时查看产品质量的变化，就像监测天气变化一样，如果发现异常，马上调整策略，避免大雨来袭。

这种方法用得多了，你就会发现，预防问题总比事后补救来得省事。

2. 新工具的创新2.1 流程图流程图就像是一本“旅游手册”，告诉你每一步该怎么走。

它能帮助团队理清工作流程，让每个人都知道自己的角色和职责。

这就像在一场比赛中，每个人都有自己的位置，缺了谁都不行。

像《千与千寻》里的小白鼠，流程图能让你避开那些冗余的步骤，直接到达终点。

2.2 五大为什么这个工具听起来很简单，其实却非常有效。

通过问“为什么”来追根溯源，就像是在侦探故事里找线索。

比如，为什么设备故障？因为保养不够。

那为什么保养不够？可能是人手不足。

这样一问，问题一层层揭开，直到找到真正的原因。

这种方法简单但效果杠杠的，让人感叹“真是小问题，大智慧”。

3. 老工具与新工具的结合3.1 提升效率说到这儿，我们不得不提老工具和新工具结合的力量。

就像做菜，老菜谱和新食材的结合能做出不一样的风味。

质量管理也是如此，把老工具的经验和新工具的创新结合起来，才能真正提升效率。

质量管理的新七种工具是什么集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]1、关联图法关联图法是为了谋求解决那些有着原因与结果、目的与手段等关系复杂而互相纠缠的问题，并将各因素的因果关系逻辑地连接起来而绘制成关联图的方法，这种方法适用于有几个人的工作场所，经过多次修改绘制关联图，使有关人员澄清思路，认清问题，促进构想不断转换，最终找出以至解决质量关键问题。

关联图法与因果关系图最大的不同之处在于，关联图说明了六大因素（人、机、料、法、环、则）之间的横向联系。

同时，关联图法对于那些因果关系复杂的问题，可以采用自由表达形式，显示出它们的整体关系。

2、K J法KJ法又称亲和法。

就是从未知、未经历的领域或将来的问题等杂乱无章的状态中，把与之有关的事实或意见、构思等作为原始资料收集起来，根据亲和性（亲缘关系）加以整理，绘制成图，然后找出所要解决的问题及各类问题相互关系的一种方法。

主要用于制定质量管理方针、计划等。

3、系统图法系统图法即运用系统的观点，把目的和达到目的的手段依次展开绘制成系统图，以寻求质量问题的重点和最佳解决方法。

具体来说，是从基本目的出发，采取从上而下层层展开和自下而上层层保证的方法来实现系统的目标。

4、矩阵图法矩阵图法，即把各个质量问题的问题因素按矩阵的行和列进行排列，找出问题所在。

这是一种多维思考的模式。

5、矩阵数据分析法矩阵数据分析法，即对于矩阵中相互关系能够定量化的各因素进行数据分析的方法，主要用于市场调查、新产品设计与开发、复杂工程分析和复杂的质量评价等。

6、过程决策程序图法即对于事态可能的发展变化作了充分的设想，并拟订出不同的方案，以增加计划的应变能力和适应能力。

它主要用于制定目标管理、技术开发的执行计划等。

7、网络图法网络图法即运用网络对有关质量问题进行计算、分析与处理的综合方法，它是选择最佳工期和实施有效进度管理的一种方法。
