高中物理第十章 静电场中的能量精选测试卷测试卷（含答案解析）一、第十章 静电场中的能量选择题易错题培优（难）1．如图所示，分别在M 、N 两点固定放置两个点电荷+Q 和-2Q ，以MN 连线的中点O 为圆心的圆周上有A 、B 、C 、D 四点，COD 与MN 垂直，规定无穷远处电势为零，下列说法正确的是( )A ．A 点场强与B 点场强相等 B ．C 点场强与D 点场强相等 C ．O 点电势等于零 D ．C 点和D 点电势相等 【答案】D 【解析】 【分析】 【详解】A 、由于2Q ＞Q ，A 点处电场线比B 点处电场线疏，A 点场强小于B 点场强；故A 错误． B 、由于电场线关于MN 对称，C 、D 两点电场线疏密程度相同，则C 点场强等于D 点场强，但方向与两个电荷的连线不平行，故电场强度的方向不同，故电场强度大小相等，但方向不相同；故B 错误．C 、根据等量异种电荷的对称性可知过O 点的中垂线与电场线垂直，中垂线为等势线，O 点的电势为零，现在是不等量的异种电荷，过O 点中垂线不再是等势线，O 点电势不为零，由U E d =⋅可知左侧的平均场强小，电势降低的慢，则零电势点在O 点右侧；C 错误．D 、沿着电场线电势逐渐降低，结合电场分布的上下对称可知0C D ϕϕ=>；D 正确． 故选D ． 【点睛】本题考查判断电势、场强大小的能力，往往画出电场线，抓住电场线分布的特点进行判断．2．如图所示， A 、B 、 C 、D 是真空中一正四面体的四个顶点，每条棱长均为l .在正四面体的中心固定一电荷量为-Q 的点电荷，静电力常量为k ,下列说法正确的是A ．A 、B 两点的场强相同B ．A 点电场强度大小为283kQl C ．A 点电势高于C 点电势D ．将一正电荷从A 点沿直线移动到B 点的过程中，电场力一直不做功 【答案】B 【解析】由于点电荷在正四面体的中心，由对称性可知，A 、B 两点的场强大小相等，但是方向不同，故A 错误；由立体几何知识，可知正四面体的中心到顶点的距离为6l ，由222836KQ KQ kQE r l l ===⎛⎫⎪⎝⎭，故B 正确；电势为标量，由对称性可知A 点电势等于C 点电势，故C 错误；从A 点沿直线移动到B 点的过程中电势先降低再升高，对于正电荷而言，其电势能先变小再变大，所以电场力先做正功，再做负功，故D 错误．3．有一电场强度方向沿x 轴的电场，其电势ϕ随x 的分布满足0sin 0.5(V)x ϕϕπ=，如图所示。

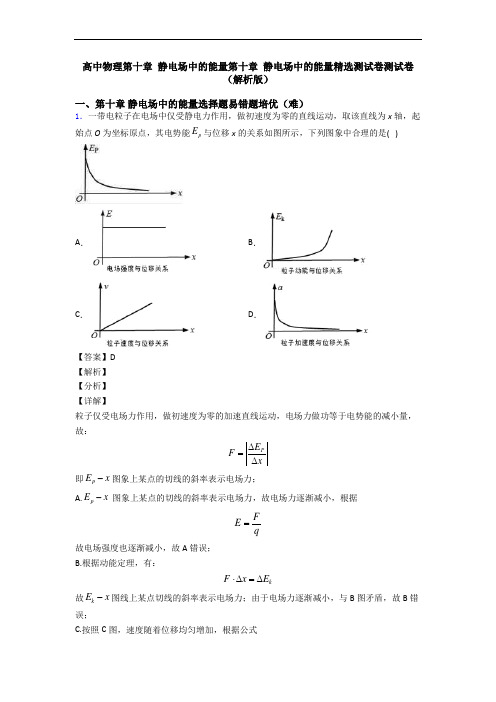

高中物理第十章 静电场中的能量第十章 静电场中的能量精选测试卷测试卷（解析版）一、第十章 静电场中的能量选择题易错题培优（难）1．一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x 轴，起始点O 为坐标原点，其电势能p E 与位移x 的关系如图所示，下列图象中合理的是( )A ．B ．C ．D ．【答案】D【解析】【分析】【详解】 粒子仅受电场力作用，做初速度为零的加速直线运动，电场力做功等于电势能的减小量，故：P E F x∆=∆ 即p E x -图象上某点的切线的斜率表示电场力；A.p E x - 图象上某点的切线的斜率表示电场力，故电场力逐渐减小，根据F E q=故电场强度也逐渐减小，故A 错误；B.根据动能定理，有： k F x E ⋅∆=∆故k E x -图线上某点切线的斜率表示电场力；由于电场力逐渐减小，与B 图矛盾，故B 错误；C.按照C 图，速度随着位移均匀增加，根据公式2202v v ax -=匀变速直线运动的2x v ﹣图象是直线，题图v x -图象是直线；相同位移速度增加量相等，又是加速运动，故增加相等的速度需要的时间逐渐减小，故加速度逐渐增加；而电场力减小导致加速度减小；故矛盾，故C 错误；D.粒子做加速度减小的加速运动，故D 正确．2．在电场方向水平向右的匀强电场中，一带电小球从A 点竖直向上抛出，其运动的轨迹如图所示，小球运动的轨迹上A 、B 两点在同一水平线上，M 为轨迹的最高点，小球抛出时的动能为8.0J ，在M 点的动能为6.0J ，不计空气的阻力，则（ ）A ．从A 点运动到M 点电势能增加 2JB ．小球水平位移 x 1与 x 2 的比值 1：4C ．小球落到B 点时的动能 24JD ．小球从A 点运动到B 点的过程中动能有可能小于 6J【答案】D【解析】【分析】【详解】 将小球的运动沿水平和竖直方向正交分解，水平分运动为初速度为零的匀加速直线运动，竖直分运动为匀变速直线运动；A ．从A 点运动到M 点过程中，电场力做正功，电势能减小，故A 错误；B ．对于初速度为零的匀加速直线运动，在连续相等的时间间隔内位移之比为1：3，故B 错误；C ．设物体在B 动能为E kB ，水平分速度为V Bx ，竖直分速度为V By 。

高中物理第十章静电场中的能量精选测试卷（Word版含解析）一、第十章静电场中的能量选择题易错题培优（难）1．空间某一静电场的电势φ在x轴上的分布如图所示，图中曲线关于纵轴对称。

在x轴上取a、b两点，下列说法正确的是（）A．a、b两点的电场强度在x轴上的分量都沿x轴正向B．a、b两点的电场强度在x轴上的分量都沿x轴负向C．a、b两点的电场强度在x轴上的分量大小E a<E bD．一正电荷沿x轴从a点移到b点过程中，电场力先做正功后做负功【答案】C【解析】【详解】A B．因为在O点处电势最大，沿着x轴正负方向逐渐减小，电势顺着电场强度的方向减小，所以a、b两点的电场强度在x轴上的分量方向相反。

C．在a点和b点附近分别取很小的一段d，由图像可知b点段对应的电势差大于a点段对应的电势差，看作匀强电场Δ=ΔEd，可知E a<E b，故C正确。

D．x轴负方向电场线往左，x轴正方向电场线往右，所以正电荷沿x轴从a点移到b点过程中，电场力先做负功后做正功。

故D错误。

故选C。

2．两电荷量分别为q1和q2的点电荷放在x轴上的O、M两点，两点电荷连线上各点电势φ随x变化的关系如图所示，其中P、N两点的电势为零，NF段中Q点电势最高，则()A．P点的电场强度大小为零B．q1和q2为等量异种电荷C．NQ间场强方向沿x轴正方向D．将一负电荷从N点移到F点，电势能先减小后增大【答案】D【解析】【详解】A ．φ-x 图线的斜率等于电场强度，故可知P 点的电场强度大小不为零，A 错误；B ．如果1q 和2q 为等量异种电荷，点连线中垂线是等势面，故连线的中点是零电势点；由于OP PM >，故12q q >，故B 错误；C ．沿着电场线的方向，电势降低，由于从N 到Q 电势升高，故是逆着电场线，即NQ 间场强方向沿x 轴正方向；D ．由于从N 到F ，电势先增加后减小，将一负电荷从N 点移到F 点，根据公式P E q ϕ=电势能先减小后增大，故D 正确。

高中物理第十章 静电场中的能量精选测试卷（Word 版 含解析）一、第十章 静电场中的能量选择题易错题培优（难）1．空间某一静电场的电势φ在x 轴上分布如图所示，x 轴上两点B 、C 点电场强度在x 方向上的分量分别是E Bx 、E cx ，下列说法中正确的有A ．B 、C 两点的电场强度大小E Bx ＜E cxB ．E Bx 的方向沿x 轴正方向C ．电荷在O 点受到的电场力在x 方向上的分量最大D ．负电荷沿x 轴从B 移到C 的过程中，电场力先做正功，后做负功【答案】D【解析】【分析】本题的入手点在于如何判断E Bx 和E Cx 的大小，由图象可知在x 轴上各点的电场强度在x 方向的分量不相同，如果在x 方向上取极小的一段，可以把此段看做是匀强电场，用匀强电场的处理方法思考，从而得到结论，此方法为微元法．【详解】A 、在B 点和C 点附近分别取很小的一段d ，由题图得，B 点段对应的电势差大于C 点段对应的电势差，将电场看做匀强电场，有E dϕ∆=，可见E Bx >E Cx ，A 项错误．C 、同理可知O 点的斜率最小，即场强最小，电荷在该点受到的电场力最小，C 项错误．B 、沿电场线方向电势降低，在O 点左侧，E Bx 的方向沿x 轴负方向，在O 点右侧，E Cx 的方向沿x 轴正方向，B 项错误．D 、负电荷沿x 轴从B 移到C 的过程中，电场力先向右后向左，电场力先做正功，后做负功，D 项正确．故选D ．【点睛】挖掘出x φ-图象两大重要性质：图象的斜率反映电场强度的大小，图象中ϕ降低的方向反映场强沿x 轴的方向．2．空间某一静电场的电势φ在x 轴上的分布如图所示，图中曲线关于纵轴对称。

在x 轴上取a 、b 两点，下列说法正确的是（ ）A ．a 、b 两点的电场强度在x 轴上的分量都沿x 轴正向B ．a 、b 两点的电场强度在x 轴上的分量都沿x 轴负向C ．a 、b 两点的电场强度在x 轴上的分量大小E a <E bD ．一正电荷沿x 轴从a 点移到b 点过程中，电场力先做正功后做负功【答案】C【解析】【详解】A B ．因为在O 点处电势最大，沿着x 轴正负方向逐渐减小，电势顺着电场强度的方向减小，所以a 、b 两点的电场强度在x 轴上的分量方向相反。

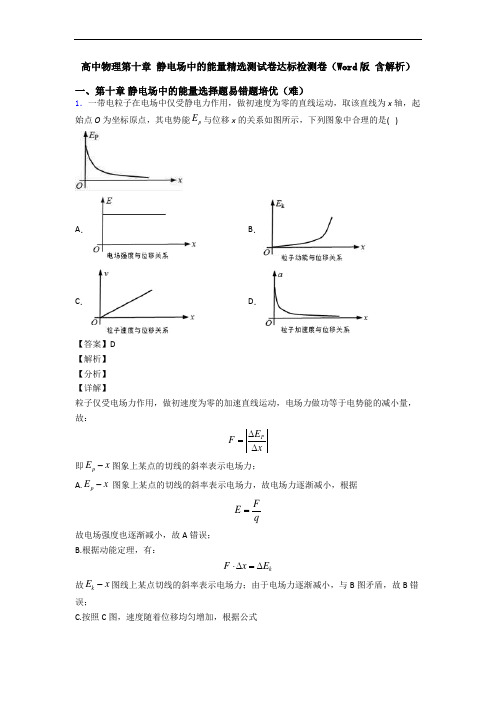

高中物理第十章 静电场中的能量精选测试卷达标检测卷（Word 版 含解析）一、第十章 静电场中的能量选择题易错题培优（难）1．一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x 轴，起始点O 为坐标原点，其电势能p E 与位移x 的关系如图所示，下列图象中合理的是( )A ．B ．C ．D ．【答案】D 【解析】 【分析】 【详解】粒子仅受电场力作用，做初速度为零的加速直线运动，电场力做功等于电势能的减小量，故：PE F x∆=∆ 即p E x -图象上某点的切线的斜率表示电场力；A.p E x - 图象上某点的切线的斜率表示电场力，故电场力逐渐减小，根据F E q=故电场强度也逐渐减小，故A 错误； B.根据动能定理，有：k F x E ⋅∆=∆故k E x -图线上某点切线的斜率表示电场力；由于电场力逐渐减小，与B 图矛盾，故B 错误；C.按照C 图，速度随着位移均匀增加，根据公式2202v v ax -=匀变速直线运动的2x v ﹣图象是直线，题图v x -图象是直线；相同位移速度增加量相等，又是加速运动，故增加相等的速度需要的时间逐渐减小，故加速度逐渐增加；而电场力减小导致加速度减小；故矛盾，故C 错误； D.粒子做加速度减小的加速运动，故D 正确．2．空间存在一静电场，电场中的电势φ随x (x 轴上的位置坐标)的变化规律如图所示，下列说法正确的是( )A ．x = 4 m 处的电场强度可能为零B ．x = 4 m 处电场方向一定沿x 轴正方向C ．沿x 轴正方向，电场强度先增大后减小D ．电荷量为e 的负电荷沿x 轴从0点移动到6 m 处，电势能增大8 eV 【答案】D 【解析】 【分析】 【详解】 A 、由x φ-图象的斜率等于电场强度，知x =4 m 处的电场强度不为零，选项A 错误；B 、从0到x =4 m 处电势不断降低，但x =4 m 点的电场方向不一定沿x 轴正方向，选项B 错误；C 、由斜率看出，沿x 轴正方向，图象的斜率先减小后增大，则电场强度先减小后增大，选项C 错误；D 、沿x 轴正方向电势降低，某负电荷沿x 轴正方向移动，电场力做负功，从O 点移动到6m 的过程电势能增大8 eV ，选项D 正确．故选D ． 【点睛】本题首先要读懂图象，知道φ-x 图象切线的斜率等于电场强度，场强的正负反映场强的方向，大小反映出电场的强弱．3．如图所示，真空中有一个边长为L 的正方体，正方体的两个顶点M 、N 处分别放置电荷量都为q 的正、负点电荷．图中的a 、b 、c 、d 是其他的四个顶点，k 为静电力常量．下列表述正确是（ ）A ．a 、b 两点电场强度大小相等，方向不同B ．a 点电势高于b 点电势C ．把点电荷+Q 从c 移到d ，电势能增加D ．同一个试探电荷从c 移到b 和从b 移到d ，电场力做功相同 【答案】D 【解析】A 、根据电场线分布知，a 、b 两点的电场强度大小相等，方向相同，则电场强度相同．故A 错误．B 、ab 两点处于等量异种电荷的垂直平分面上，该面是一等势面，所以a 、b 的电势相等．故B 错误．C 、根据等量异种电荷电场线的特点，因为沿着电场线方向电势逐渐降低，则c 点的电势大于d 点的电势．把点电荷+Q 从c 移到d ，电场力做正功，电势能减小，故C 错误．D 、因cb bd U U 可知同一电荷移动，电场力做功相等，则D 正确．故选D ．【点睛】解决本题的关键知道等量异种电荷周围电场线的分布，知道垂直平分线为等势线，沿着电场线方向电势逐渐降低．4．空间某一静电场的电势φ在x 轴上的分布如图所示，图中曲线关于纵轴对称。

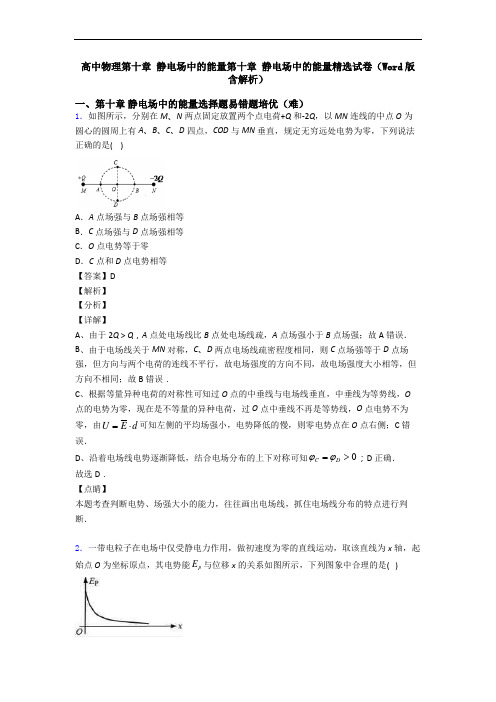

高中物理第十章 静电场中的能量第十章 静电场中的能量精选试卷（Word 版含解析）一、第十章 静电场中的能量选择题易错题培优（难）1．如图所示，分别在M 、N 两点固定放置两个点电荷+Q 和-2Q ，以MN 连线的中点O 为圆心的圆周上有A 、B 、C 、D 四点，COD 与MN 垂直，规定无穷远处电势为零，下列说法正确的是( )A ．A 点场强与B 点场强相等 B ．C 点场强与D 点场强相等 C ．O 点电势等于零 D ．C 点和D 点电势相等 【答案】D 【解析】 【分析】 【详解】A 、由于2Q ＞Q ，A 点处电场线比B 点处电场线疏，A 点场强小于B 点场强；故A 错误． B 、由于电场线关于MN 对称，C 、D 两点电场线疏密程度相同，则C 点场强等于D 点场强，但方向与两个电荷的连线不平行，故电场强度的方向不同，故电场强度大小相等，但方向不相同；故B 错误．C 、根据等量异种电荷的对称性可知过O 点的中垂线与电场线垂直，中垂线为等势线，O 点的电势为零，现在是不等量的异种电荷，过O 点中垂线不再是等势线，O 点电势不为零，由U E d =⋅可知左侧的平均场强小，电势降低的慢，则零电势点在O 点右侧；C 错误．D 、沿着电场线电势逐渐降低，结合电场分布的上下对称可知0C D ϕϕ=>；D 正确． 故选D ． 【点睛】本题考查判断电势、场强大小的能力，往往画出电场线，抓住电场线分布的特点进行判断．2．一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x 轴，起始点O 为坐标原点，其电势能p E 与位移x 的关系如图所示，下列图象中合理的是( )A ．B ．C ．D ．【答案】D 【解析】 【分析】 【详解】粒子仅受电场力作用，做初速度为零的加速直线运动，电场力做功等于电势能的减小量，故：PE F x∆=∆ 即p E x -图象上某点的切线的斜率表示电场力；A.p E x - 图象上某点的切线的斜率表示电场力，故电场力逐渐减小，根据F E q=故电场强度也逐渐减小，故A 错误； B.根据动能定理，有：k F x E ⋅∆=∆故k E x -图线上某点切线的斜率表示电场力；由于电场力逐渐减小，与B 图矛盾，故B 错误；C.按照C 图，速度随着位移均匀增加，根据公式2202v v ax -=匀变速直线运动的2x v ﹣图象是直线，题图v x -图象是直线；相同位移速度增加量相等，又是加速运动，故增加相等的速度需要的时间逐渐减小，故加速度逐渐增加；而电场力减小导致加速度减小；故矛盾，故C 错误； D.粒子做加速度减小的加速运动，故D 正确．3．两电荷量分别为q 1和q 2的点电荷放在x 轴上的O 、M 两点，两点电荷连线上各点电势φ随x 变化的关系如图所示，其中P 、N 两点的电势为零，NF 段中Q 点电势最高，则( )A ．P 点的电场强度大小为零B ．q 1和q 2为等量异种电荷C ．NQ 间场强方向沿x 轴正方向D ．将一负电荷从N 点移到F 点，电势能先减小后增大 【答案】D 【解析】 【详解】A ．φ-x 图线的斜率等于电场强度，故可知P 点的电场强度大小不为零，A 错误；B ．如果1q 和2q 为等量异种电荷，点连线中垂线是等势面，故连线的中点是零电势点；由于OP PM >，故12q q >，故B 错误；C ．沿着电场线的方向，电势降低，由于从N 到Q 电势升高，故是逆着电场线，即NQ 间场强方向沿x 轴正方向；D ．由于从N 到F ，电势先增加后减小，将一负电荷从N 点移到F 点，根据公式P E q ϕ=电势能先减小后增大，故D 正确。

高中物理第十章 静电场中的能量第十章 静电场中的能量精选测试卷试卷（word 版含答案）一、第十章 静电场中的能量选择题易错题培优（难）1．在真空中有水平放置的两个平行、正对金属平板，板长为l ，两板间距离为d ，在两极板间加一交变电压如图乙，质量为m ，电荷量为e 的电子以速度v 0 （v 0接近光速的1/20）从两极板左端中点沿水平方向连续不断地射入两平行板之间．若电子经过两极板间的时间相比交变电流的周期可忽略不计，不考虑电子间的相互作用和相对论效应，则（ ）A ．当U m ＜222md v el 时，所有电子都能从极板的右端射出B ．当U m ＞222md v el 时，将没有电子能从极板的右端射出C ．当2222m md v U el =时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：2D ．当222m md v U =时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为12【答案】A 【解析】A 、B 、当由电子恰好飞出极板时有：l =v 0t ，2122d at =，m eU a md=由此求出：222m md v U el =，当电压大于该最大值时电子不能飞出，故A 正确，B 错误；C 、当2222m md v U el =，一个周期内有12的时间电压低于临界电压222md v el ，因此有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：1，故C 错误,D 、若222m md v U =，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为21121=-，则D 选项错误．故选A ． 【点睛】该题考查了带电粒子的类平抛运动，和平抛运动具有相同规律，因此熟练掌握平抛运动规律是解决这类问题的关键．2．两电荷量分别为q 1和q 2的点电荷放在x 轴上的O 、M 两点，两点电荷连线上各点电势φ随x 变化的关系如图所示，其中P 、N 两点的电势为零，NF 段中Q 点电势最高，则( )A ．P 点的电场强度大小为零B ．q 1和q 2为等量异种电荷C ．NQ 间场强方向沿x 轴正方向D ．将一负电荷从N 点移到F 点，电势能先减小后增大 【答案】D 【解析】 【详解】A ．φ-x 图线的斜率等于电场强度，故可知P 点的电场强度大小不为零，A 错误；B ．如果1q 和2q 为等量异种电荷，点连线中垂线是等势面，故连线的中点是零电势点；由于OP PM >，故12q q >，故B 错误；C ．沿着电场线的方向，电势降低，由于从N 到Q 电势升高，故是逆着电场线，即NQ 间场强方向沿x 轴正方向；D ．由于从N 到F ，电势先增加后减小，将一负电荷从N 点移到F 点，根据公式P E q ϕ=电势能先减小后增大，故D 正确。

高中物理第十章 静电场中的能量第十章 静电场中的能量精选试卷练习卷（Word 版 含解析）一、第十章 静电场中的能量选择题易错题培优（难）1．如图所示，在纸面内有一直角三角形ABC ，P 1为AB 的中点， P 2为AP 1的中点，BC =2 cm ，∠A = 30°．纸面内有一匀强电场，电子在A 点的电势能为-5 eV ，在C 点的电势能为19 eV ，在P 2点的电势能为3 eV ．下列说法正确的是A ．A 点的电势为-5 VB ．B 点的电势为-19 VC ．该电场的电场强度方向由B 点指向A 点D ．该电场的电场强度大小为800 V/m 【答案】D 【解析】 【分析】 【详解】 A ．由公式pE qϕ=可知，pA A 5eV5V E qeϕ-===- 故A 错误．B ．A 到P 2的电势差为2A 5(3)V 8V P U ϕϕ=-=--=B A 4548V 27V U ϕϕ=-=-⨯=-故B 错误．C ．A 点到B 点电势均匀降落，设P 1与B 的中点为P 3,该点电势为：3A 3538V 19V P U ϕϕ=-=-⨯=-C p 19eV19V C E qeϕ===-- P 3点与C 为等势点，连接两点的直线为等势线，如图虚线P 3C 所示．由几何关系知，P 3C 与AB 垂直，所以AB 为电场线，又因为电场线方向由电势高指向电势低，所以该电场的电场强度方向是由A 点指向B 点，故C 错误．D．P3与C为等势点，该电场的电场强度方向是由A点指向B点，所以场强为：28V/cm800V/m1UEAP===故D正确．2．匀强电场中的三点A、B、C是一个三角形的三个顶点，AB的长度为1 m，D为AB的中点，如图所示．已知电场线的方向平行于△ABC所在平面，A、B、C三点的电势分别为14 V、6 V和2 V，设场强大小为E，一电量为1×610-C的正电荷从D点移到C点电场力所做的功为W,则A．W=8×610-J E＞8 V/mB．W=6×610-J E＞6 V/mC．W=8×610-J E≤8 V/mD．W=6×610-J E≤6 V/m【答案】A【解析】【分析】【详解】试题分析：由题匀强电场中，由于D为AB的中点，则D点的电势102A BDVϕϕϕ+==，电荷从D点移到C点电场力所做的功为W=qU DC=q（φD-φC）=1×10-6×（10-2）J=8×10-6J．AB 的长度为1m，由于电场强度的方向并不是沿着AB方向，所以AB两点沿电场方向的距离d＜1m，匀强电场中两点电势差与两点沿电场方向的距离成正比，即U=Ed，所以8/UE V md=>，故选A．考点：电势；电场强度3．如图所示,虚线AB 和CD 分别为椭圆的长轴和短轴,相交于O 点,两个等量异号点电荷分别位于椭圆的两个焦点M 、N 上.下列说法中正确的是( )A ．O 点的电场强度为零B ．A 、B 两点的电场强度相同C ．将电荷+q 沿曲线CAD 从C 移到D 的过程中,电势能先减少后增加 D ．将电荷+q 沿曲线CBD 从C 移到D 的过程中,电势能先增加后减少 【答案】B 【解析】 【详解】AB.由等量异种电荷的电场线分布情况可知，A 、B 两点的电场强度相同， O 点的电场强度不为零，故A 错误；B 正确；CD. 由等量异种电荷的等势面分布情况可知，A C DB φφφφ>=>正电荷在电势高的地方电势能大，所以将电荷+q 沿曲线CAD 从C 移到D 的过程中,电势能先增大后减少，将电荷+q 沿曲线CBD 从C 移到D 的过程中,电势能先减少后增大，故CD 错误。

高中物理第十章 静电场中的能量第十章 静电场中的能量精选试卷测试卷（含答案解析）一、第十章 静电场中的能量选择题易错题培优（难）1．如图所示，分别在M 、N 两点固定放置两个点电荷+Q 和-2Q ，以MN 连线的中点O 为圆心的圆周上有A 、B 、C 、D 四点，COD 与MN 垂直，规定无穷远处电势为零，下列说法正确的是( )A ．A 点场强与B 点场强相等 B ．C 点场强与D 点场强相等 C ．O 点电势等于零 D ．C 点和D 点电势相等 【答案】D 【解析】 【分析】 【详解】A 、由于2Q ＞Q ，A 点处电场线比B 点处电场线疏，A 点场强小于B 点场强；故A 错误． B 、由于电场线关于MN 对称，C 、D 两点电场线疏密程度相同，则C 点场强等于D 点场强，但方向与两个电荷的连线不平行，故电场强度的方向不同，故电场强度大小相等，但方向不相同；故B 错误．C 、根据等量异种电荷的对称性可知过O 点的中垂线与电场线垂直，中垂线为等势线，O 点的电势为零，现在是不等量的异种电荷，过O 点中垂线不再是等势线，O 点电势不为零，由U E d =⋅可知左侧的平均场强小，电势降低的慢，则零电势点在O 点右侧；C 错误．D 、沿着电场线电势逐渐降低，结合电场分布的上下对称可知0C D ϕϕ=>；D 正确． 故选D ． 【点睛】本题考查判断电势、场强大小的能力，往往画出电场线，抓住电场线分布的特点进行判断．2．一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x 轴，起始点O 为坐标原点，其电势能p E 与位移x 的关系如图所示，下列图象中合理的是( )A ．B ．C ．D ．【答案】D 【解析】 【分析】 【详解】粒子仅受电场力作用，做初速度为零的加速直线运动，电场力做功等于电势能的减小量，故：PE F x∆=∆ 即p E x -图象上某点的切线的斜率表示电场力；A.p E x - 图象上某点的切线的斜率表示电场力，故电场力逐渐减小，根据F E q=故电场强度也逐渐减小，故A 错误； B.根据动能定理，有：k F x E ⋅∆=∆故k E x -图线上某点切线的斜率表示电场力；由于电场力逐渐减小，与B 图矛盾，故B 错误；C.按照C 图，速度随着位移均匀增加，根据公式2202v v ax -=匀变速直线运动的2x v ﹣图象是直线，题图v x -图象是直线；相同位移速度增加量相等，又是加速运动，故增加相等的速度需要的时间逐渐减小，故加速度逐渐增加；而电场力减小导致加速度减小；故矛盾，故C 错误； D.粒子做加速度减小的加速运动，故D 正确．3．空间某一静电场的电势φ在x 轴上的分布如图所示，图中曲线关于纵轴对称。

人教版高中物理第十章静电场中的能量精选试卷专题练习（解析版）一、第十章静电场中的能量选择题易错题培优（难）1．空间存在一静电场，电场中的电势φ随x (x轴上的位置坐标)的变化规律如图所示，下列说法正确的是( )A．x = 4 m处的电场强度可能为零B．x = 4 m处电场方向一定沿x轴正方向C．沿x轴正方向，电场强度先增大后减小D．电荷量为e的负电荷沿x轴从0点移动到6 m处，电势能增大8 eV【答案】D【解析】【分析】【详解】φ 图象的斜率等于电场强度，知x=4 m处的电场强度不为零，选项A错误；B、A、由x从0到x=4 m处电势不断降低，但x=4 m点的电场方向不一定沿x轴正方向，选项B错误；C、由斜率看出，沿x轴正方向，图象的斜率先减小后增大，则电场强度先减小后增大，选项C错误；D、沿x轴正方向电势降低，某负电荷沿x轴正方向移动，电场力做负功，从O点移动到6m的过程电势能增大8 eV，选项D正确．故选D．【点睛】本题首先要读懂图象，知道φ-x图象切线的斜率等于电场强度，场强的正负反映场强的方向，大小反映出电场的强弱．2．在竖直平面内有水平向右、场强为E=1×104N/C的匀强电场．在场中有一根长L=2m的绝缘细线，一端固定在O点，另一端系质量为0.04kg的带电小球，它静止时细线与竖直方向成37°角．如图所示，给小球一个初速度让小球恰能绕O点在竖直平面内做圆周运动，取小球在静止时的位置为电势能和重力势能的零点，下列说法正确的是(cos37°=0.8，g=10m/s2)A．小球所带电量为q=3.5×10-5CB ．小球恰能做圆周运动动能最小值是0.96JC ．小球恰能做圆周运动的机械能最小值是1.54JD ．小球恰能做圆周运动的机械能最小值是0.5J 【答案】C 【解析】对小球进行受力分析如图所示：根据平衡条件得：37mgtan qE ︒=，解得：537310mgtan q C E-︒==⨯，故A 错误；由于重力和电场力都是恒力，所以它们的合力也是恒力在圆上各点中，小球在平衡位置A 点时的势能（重力势能和电势能之和）最小，在平衡位置的对称点B 点，小球的势能最大，由于小球总能量不变，所以在B 点的动能kB E 最小，对应速度B v 最小，在B 点，小球受到的重力和电场力，其合力作为小球做圆周运动的向心力，而绳的拉力恰为零，有：0.40.5370.8mg F N cos ===︒合，而2Bv F m L =合，所以2110.522KB B E mv F L J ===合，故B 错误；由于总能量保持不变，即k PG PE E E E C ++=（C 为恒量）．所以当小球在圆上最左侧的C 点时，电势能PE E 最大，机械能最小，由B 运动到A ，()PA PB W E E =--合力，·2W F L =合合力，联立解得：2PB E J =，总能量 2.5PB kB E E E J =+=，由C 运动到A ，()21370.96P W F L sin J W E =+︒==电电电，，所以C 点的机械能为2 1.54?P C E E E J 机=-=，即机械能的最小值为1.54J ，故C 正确，D 错误；故选C ．【点睛】根据小球在平衡位置合力为0，可以求出小球所受的电场力从而得出小球的带电荷量；根据小球恰好在竖直面内做圆周运动这一临界条件，知，在平衡位置处合外力提供圆周运动的向心力从而求出小球动能的最小值．抓住小球能量守恒，电势能最大处小球的机械能最小，根据做功情况分析．3．如图甲所示，平行金属板A 、B 正对竖直放置，C 、D 为两板中线上的两点。
