高中物理--静电场测试题(含答案)

第一章：静电场经典题目检测(90分钟共100分)一、选择题(共12小题，每小题5分，共60分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有的小题有多个选项符合题目要求，全部选对的得5分，选不全的得2分，有选错或不答的得0分)1．如图所示，上端固定在天花板上的绝缘轻绳连接带电小球a，带电小球b固定在绝缘水平面上，可能让轻绳伸直且a球保持静止状态的情景是( )2．如图所示，实线为三条未知方向的电场线，从电场中的M点以相同的速度飞出a、b两个带电粒子，a、b的运动轨迹如图中的虚线所示(a、b只受电场力作用)，则( )A．a一定带正电，b一定带负电B．电场力对a做正功，对b做负功~C．a的速度将减小，b的速度将增大D．a的加速度将减小，b的加速度将增大3．如图，在场强为E的匀强电场中有一个质量为m的带正电小球A悬挂在绝缘细线上，当小球静止时，细线与竖直方向成30°角，已知此电场方向恰使小球受到的电场力最小，则小球所带的电量应为( )A．mgEB．3mgEC．2mgED．mg2E4．一带电粒子从某点电荷电场中的A点运动到B点，径迹如图中虚线所示，不计粒子所受重力，则下列说法正确的是( )A．该电场是某正点电荷电场B．粒子的速度逐渐增大;C．粒子的加速度逐渐增大D．粒子的电势能逐渐增大5．位于A、B处的两个带有不等量负电的点电荷在平面内电势分布如图所示，图中实线表示等势线，则( )A．a点和b点的电场强度相同B．正电荷从c点移到d点，电场力做正功C．负电荷从a点移到c点，电场力做正功D．正电荷从e点沿图中虚线移到f点电势能不变6．在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O点，小球在竖直平面内做匀速圆周运动，最高点为a，最低点为b，不计空气阻力，则( )（A．小球带负电B．电场力跟重力平衡C．小球在从a点运动到b点的过程中，电势能减小D．小球在运动过程中机械能守恒7．如图所示的匀强电场E的区域内，由A、B、C、D、A′、B′、C′、D′作为顶点构成一正方体空间，电场方向与面ABCD垂直，下列说法正确的是( )A．AD两点间电势差U AD与AA′两点间电势差U AA′相等B．带正电的粒子从A点沿路径A―→D―→D′移到D′点，电场力做正功—C．带负电的粒子从A点沿路径A―→D―→D′移到D′点，电势能减小D．带电粒子从A点移到C′点，沿对角线A―→C′与沿路径A―→B―→B′―→C′电场力做功相同8. 一个电子以速度8×106m/s从A点射入电场，从B点射出，电场的等势面和电子的运动轨迹如图所示，图中左侧前三个等势面彼此平行。

高中物理静电场经典习题30道--带答案1.如图，在光滑绝缘水平面上，三个带电小球a、b和c 分别位于边长为l的正三角形的三个顶点上；a、b带正电，电荷量均为q，c带负电．整个系统置于方向水平的匀强电场中．已知静电力常量为k．若三个小球均处于静止状态，则匀强电场场强的大小为（）A．$\frac{kq}{l^2}$。

B．$\frac{\sqrt{3}kq}{l^2}$。

C．$\frac{2kq}{l^2}$。

D．$\frac{3kq}{l^2}$2.如图，一半径为R的圆盘上均匀分布着电荷量为Q的电荷，在垂直于圆盘且过圆心c的轴线上有a、b、d三个点，a和b、b和c、c和d间的距离均为R，在a点处有一电荷量为q（q＞）的固定点电荷．已知b点处的场强为零，则d点处场强的大小为（k为静电力常量）A．$\frac{kQ}{4R^2}$。

B．$\frac{\sqrt{2}kQ}{4R^2}$。

C．$\frac{kQ}{2R^2}$。

D．$\frac{\sqrt{2}kQ}{R^2}$3.如图所示，在光滑绝缘水平面上放置3个电荷量均为q （q＞）的相同小球，小球之间用劲度系数均为k的轻质弹簧绝缘连接．当3个小球处在静止状态时，每根弹簧长度为l．已知静电力常量为k，若不考虑弹簧的静电感应，则每根弹簧的原长为A．$l+\frac{2q^2}{kl}$。

B．$l-\frac{2q^2}{kl}$。

C．$l-\frac{q^2}{kl}$。

D．$l+\frac{q^2}{kl}$4.如图所示，在光滑的绝缘水平面上，由两个质量均为m 带电量分别为+q和﹣q的甲、乙两个小球，在力F的作用下匀加速直线运动，则甲、乙两球之间的距离r为A．$\frac{F}{2kq^2}$。

B．$\frac{F}{kq^2}$。

C．$\frac{F}{4kq^2}$。

D．$\frac{2F}{kq^2}$5.一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的．关于b点电场强度E的方向，下列图示中可能正确的是（虚线是曲线在b点的切线）A．。

高中物理静电场练习题学校:___________姓名：___________班级：___________一、单选题1．2022年的诺贝尔物理学奖同时授予给了法国物理学家阿兰•阿斯佩、美国物理学家约翰•克劳泽及奥地利物理学家安东•蔡林格，以表彰他们在“纠缠光子实验、验证违反贝尔不等式和开创量子信息科学”方面所做出的杰出贡献。

许多科学家相信量子科技将改变我们未来的生活，下列物理量为量子化的是（ ）A ．一个物体带的电荷量B ．一段导体的电阻C ．电场中两点间的电势差D ．一个可变电容器的电容2．如图所示，+Q 为固定的正电荷，在它的电场中，一电荷量为+q 的粒子，从a 点以沿ab 方向的初速度v 0开始运动．若粒子只受电场力作用，则它的运动轨迹可能是图中的（ ）A ．ab 直线B ．ac 曲线C ．ad 曲线D ．ae 曲线 3．电荷量之比为1∶7的带异种电荷的两个完全相同的金属球A 和B ，相距为r 。

两者接触一下放到相距2r 的位置，则稳定后两小球之间的静电力大小与原来之比是（ ） A ．4∶7B ．3∶7C ．36∶7D ．54∶74．描述电场强弱的物理量是（ ）A ．电荷量B ．电场力C ．电场强度D ．电流强度 5．人体的细胞膜模型图如图a 所示，由磷脂双分子层组成，双分子层之间存在电压（医学上称为膜电位），现研究某小块均匀的细胞膜，厚度为d ，膜内的电场可看作匀强电场，简化模型如图b 所示，初速度可视为零的一价正钠离子仅在静电力的作用下，从图中的A 点运动到B 点，下列说法正确的是（ ）A ．A 点电势等于B 点电势B．钠离子的电势能增大C．若膜电位越小，钠离子进入细胞内的速度越大D．若膜电位增加，钠离子进入细胞内的速度更大6．如图所示为真空中正点电荷的电场线和等势面，实线为电场线，虚线为等势面，电场中有a、b、c三点。

下列关于各点电场强度E的大小和电势φ的高低说法正确的是（）A．Ea＝Eb B．Ea＞Ec C．φb＞φc D．φa＝φc7．两个较大的平行金属板A、B相距为d，分别接在电压为U的电源正、负极上，这时质量为m、带电荷量为-q的油滴恰好静止在两板之间，如图所示。

一、选择题1．如图甲所示，在x轴上有一个点电荷Q（图中未画出），O、A、B为轴上三点，放在A、B两点的检验电荷受到的电场力跟检验电荷所带电荷量的关系如下图乙所示。

以x轴的正方向为电场力的正方向，则（ ）A．点电荷Q一定为正电荷B．点电荷Q在OA之间C．A点的电场强度大小为2×104N/CD．同一电荷在A点所受的电场力比B点的大2．如图所示，几种电荷形成的电场中，A、B两点电场强度方向相同的是（ ）A．B．C．D．3．如图所示，带有绝缘柄的导体A和B接触后放在地面上，在导体A的左边附近放一带有绝缘柄的正电荷Q，则（ ）A．A的左端带正电B．B的右端带负电C．导体AB内部场强不为零D．如果用一根导线连接A的左端和B的右端，导线中没有瞬时电流通过4．两个大小相同的小球带有同种电荷，质量分别为m1和m2，带电荷量分别是q1和q2，用绝缘线悬挂后，因静电力而使两悬线张开，分别与中垂线方向成α1角和α2角，且两球处于同一水平线上，如图所示，若α1>α2，则下述结论正确的是（ ）A．q1一定等于q2B．一定满足C．m1一定小于m2D．必须同时满足q1=q2、m1=m25．如图所示，在光滑绝缘的水平面上，三个带电小球a、b和c分别位于三角形的三个顶点上。

已知ab=l，ca=cb，∠acb=120°，a、c带正电，b带负电，三个小球所带电荷量均为q，静电力常量为k。

下列关于小球c受到小球a、b库仑力合力的大小和方向描述正确的是（ ）A．，方向平行于ab向右B．，方向平行于ab向右C．，方向平行于ab向右D．，方向平行于ab向左6．对于和两个公式，下列说法正确的是（ ）A．适用于包括点电荷在内的所有场源的电场求场强，且E的方向和试探电荷所受的F一致B．E随q的增大而减小，随Q的增大而增大C．q表示电场中试探电荷的电荷量、Q表示场源电荷的电荷量D．拿走电量为Q的电荷后，场强E保持不变7．如图所示，用三根长度相同的绝缘细线将三个带电小球连接后悬挂在空中，三个带电小球质量相等，A球带负电，平衡时三根绝缘细线都是直的，但拉力都为零，则 （ ）A．B球和C球都带负电荷B．B球带正电荷，C球带负电荷C．B球带负电荷，C球带正电荷D．B球和C球都带正电荷8．为探测地球表面某空间存在的匀强电场电场强度E的大小，某同学用绝缘细线将质量为m、带电量为+q的金属球悬于O点，如图所示，稳定后，细线与竖直方向的夹角；再用另一完全相同的不带电金属球与该球接触后移开，再次稳定后，细线与竖直方向的夹角变为、重力加速度为g，则该匀强电场的电场强度E大小为（ ）A．B．C．D．9．把试探电荷q放在某电场中的A点，测得它受到的电场力为F；再把它放到B点，测得它所受的电场力为nF。

高中物理 --静电场单元测试卷（含答案）1.如图所示为在一电场中的a b c d 、、、四个点分别引入试探电荷时,电荷所受的静电力F 跟引入的试探电荷的电荷量之间的关系,下列说法正确的是( )A.该电场是匀强电场B.这四点的场强大小关系是d b a c E E E E >>>C.这四点的场强大小关系是b a c d E E E E >>>D.无法比较这四点场强的大小2.某同学为了探究影响电荷间相互作用力的因素,进行了以下的实验:M 是一个带正电的物体,把系在丝线上的带正电的轻质小球先后挂在123P P P 、、位置,发现丝线偏离竖直方向的角度逐渐变小.这个实验结果说明电荷之间的作用力( )A.随着电荷量的增大而增大B.与两电荷量的乘积成正比C.随着电荷间距离的增大而减小D.与电荷间距离的平方成反比3.如图,一粗糙绝缘竖直面与两个等量异种点电荷连线的中垂线重合,A 、O 、B 为该竖直面上的三点,且O 为等量异种点电荷连线的中点,AO=BO.现有带电荷量为q 、质量为m 的小物块从A 点以初速度v 0向B 滑动,到达B 点时速度恰好为0, 则( )A.从A 到B,小物块的加速度一直减小,到达O 点时速率为02vB.从A 到B,小物块的加速度先增大后减小,到达O 点时的动能为204mvC.小物块一定带负电荷,从A 到B 电势能先减小后增大D.从A 到B,小物块的电势能一直减小,受到的电场力先增大后减小4.如图所示,实线表示某电场的电场线（方向未标出）,虚线是一带负电的粒子只在电场力作用下的运动轨迹,设M 点和N 点的电势分別为M ϕ、N ϕ,粒子在M 和N 时加速度大小分别为M a 、N a ,速 度大小分别为M υ、N υ,电势能分别为PM E 、PN E .下列判断 正确的是（ ）A.,M N M N a a υυ<<B.,M N M N υυϕϕ<<C.,M N PM PN E E ϕϕ<<D.,M N PM PN a a E E <<5.如图所示,有一带电粒子贴着A 板沿水平方向射人匀强电场,当偏转电压为1U 时,带电粒子沿①轨迹从两板正中间飞出;当偏转电压为2U 时,带电粒子沿②轨迹落到B 板中间.设粒子两次射入电场的水平速度相同,则两次偏转电压之比为( )A.12:1:8U U =B.12:1:4U U =C.12:1:2U U =D.12:1:1U U =6.如图所示的情况中,a 、b 两点的电场强度和电势均相同的是( )A.甲图:离点电荷等距的a 、b 两点B.乙图:两个等量异种点电荷连线的中垂线上,与连线中点等距的a 、b 两点C.丙图:两个等量同种点电荷连线上,与连线中点等距的a 、b 两点D.丁图:带电平行金属板两板间分别靠近两板的a 、b 两点7.如图所示实验中,关于平行板电容器的充、放电,下列说法正确的是( )A.开关接1时,平行板电容器充电,且上极板带正电B.开关接1时,平行板电容器充电,且上极板带负电C.开关接2时,平行极电容器充电,且上极板带正电D.开关接2时,平行板电容器充电,且上极板带负电8.如图所示,电荷量分别为12Q Q 、的两个正点电荷分别置于A 点和B 点,两点相距L ,在以AB 为直径的光滑绝缘半圆环上,穿着一个带电荷量为q 的小球（视为点电荷）,小球在P 点受力平衡,若不计小球的重力,那么PA 与AB 的夹角α与12Q Q 、的关系满足( )A.122tan Q Q α=B.212tan Q Q α=C.312tan Q Q α=D.321tan Q Q α=9.如图所示,电荷量q -,质量为m 的滑块,沿固定绝缘斜面匀速下滑,现加一竖直向上的匀强电场,电场强度为E ,以下中正确的是( )A ．物体将沿斜面减速下滑B ．物体仍保持匀速下滑C ．物体将沿斜面加速下滑D ．物体可能静止10.如图所示,a b 、为平行金属板,静电计的外壳接地,合上开关S 后,静电计的指针张开一个较小的角度,能使角度增大的办法是( )A ．使a b 、板的距离增大一些B ．使a b 、板的正对面积减小一些C ．断开S ,使a b 、板的距离增大一些D ．断开S ,使a b 、板的正对面积增大一些11.如图（1）所示是示波管的原理图,它由电子枪、竖直偏转电极YY '、水平偏转电极XX '和荧光屏组成。

静电场单元测试一、选择题1．如图所示，a 、b 、c 为电场中同一条电场线上的三点，c 为ab 的中点，a 、b 点的电势分别为φa ＝5 V ，φb ＝3 V ，下列叙述正确的是( ) A ．该电场在c 点处的电势一定为4 V B ．a 点处的场强一定大于b 处的场强C ．一正电荷从c 点运动到b 点电势能一定减少D ．一正电荷运动到c 点时受到的静电力由c 指向a 2．如图所示，一个电子以100 eV 的初动能从A 点垂直电场线方向飞入匀强电场，在B 点离开电场时，其速度方向与电场线成150°角，则A 与B 两点间的电势差为( )A ．300 VB ．－300 VC ．－100 VD ．－1003V3．如图所示，在电场中，将一个负电荷从C 点分别沿直线移到A 点和B 点，克服静电力做功相同．该电场可能是( ) A ．沿y 轴正向的匀强电场 B ．沿x 轴正向的匀强电场C ．第Ⅰ象限内的正点电荷产生的电场D ．第Ⅳ象限内的正点电荷产生的电场4．如图所示，用绝缘细线拴一带负电小球，在竖直平面内做圆周运动， 匀强电场方向竖直向下，则( )A ．当小球运动到最高点a 时，线的张力一定最小B ．当小球运动到最低点b 时，小球的速度一定最大C ．当小球运动到最高点a 时，小球的电势能最小D ．小球在运动过程中机械能不守恒5．在静电场中a 、b 、c 、d 四点分别放一检验电荷，其电量可变，但很小，结果测出检验电荷所受电场力与电荷电量的关系如图所示，由图线可知 ( )A ．a 、b 、c 、d 四点不可能在同一电场线上B ．四点场强关系是E c ＝E a >E b >E dC ．四点场强方向可能不相同D ．以上答案都不对6．如图所示，在水平放置的光滑接地金属板中点的正上方，有带正电的点电荷Q ， 一表面绝缘带正电的金属球(可视为质点，且不影响原电场)自左以速度v 0开始在 金属板上向右运动，在运动过程中 ( ) A ．小球做先减速后加速运动 B ．小球做匀速直线运动 C ．小球受的电场力不做功D ．电场力对小球先做正功后做负功7．如图所示，一个带正电的粒子以一定的初速度垂直进入水平方向的匀强电场．若不计重力，图中的四个图线中能描述粒子在电场中的运动轨迹的是( )8．图中虚线是用实验方法描绘出的某一静电场中的一簇等势线，若不计重力的带电粒子从a点射入电场后恰能沿图中的实线运动，b点是其运动轨迹上的另一点，则下述判断正确的是( )A．b点的电势一定高于a点B．a点的场强一定大于b点C．带电粒子一定带正电D．带电粒子在b点的速率一定小于在a点的速率9．如图所示，在粗糙水平面上固定一点电荷Q，在M点无初速度释放一带有恒定电量的小物块，小物块在Q的电场中运动到N点静止，则从M点运动到N点的过程中() A．小物块所受电场力逐渐减小B．小物块具有的电势能逐渐减小C．M点的电势一定高于N点的电势D．小物块电势能变化量的大小一定等于克服摩擦力做的功10．如图所示，A，B两个带有异种电荷的小球分别被两根绝缘细线系在木盒内，且在同一竖直线上，静止时木盒对地面的压力为F N，细线对B的拉力为F.若将系B的细线断开，下列说法中正确的是( )A．刚断开时木盒对地的压力等于F NB．刚断开时木盒对地的压力等于F N＋FC．刚断开时木盒对地的压力等于F N－FD．在B向上运动的过程中，木盒对地的压力逐渐变大11．有一匀强电场，其场强为E，方向水平向右，把一个半径为r的光滑绝缘环，竖直放置于场中，环面平行于电场线，环的顶点A穿有一个质量为m，电量为q(q>0)的空心小球，如图所示，当小球由静止开始从A点下滑1/4圆周到B点时，小球对环的压力大小为：( )A.2mgB.qE．C.2mg+qED.2mg+3qE12．如图所示，一金属球原来不带电．现沿球的直径的延长线放置一均匀带电的细杆MN，金属球感应电荷产生的电场在球内直径上a、b、c三点的场强大小分别为E a、E b、E c，三者相比，则：( )A.E a最大B.E b最大C.E c最大D.E a=E b=E c二、填空题13．带正电1.0×10－3 C 的粒子，不计重力，在电场中先后经过A 、B 两点，飞经A 点时动能为10 J ，飞经B 点时动能为4 J ，则带电粒子从A 点到B 点过程中电势能增加了______，A 、B 两点电势差为____．14．在两块平行竖直放置的带等量异种电荷的金属板M 、N 间的匀强电场中有A 、B 两点，AB 连线与水平方向成30°角，AB 长为0.2cm ，如图所示．现有一带电量为4×10－8C 的负电荷从A 沿直线移到B 点，电场力做正功2.4×10－6J ，则A 、B 两点间的电势差大小为________，________点电势高．若此电荷q 沿任意路径从B 到A 点，电荷电势能变化情况是________，此匀强电场的场强大小为________，若两金属板相距0.3cm ，则两板电势差为________．15．如图，带电量为＋q 的点电荷与均匀带电薄板相距为2d ，点电荷到带电薄板的垂线通过板的几何中心．若图中a 点处的电场强度为零，根据对称性，带电薄板在图中b 点处产生的电场强度大小为________，方向________．(静电力恒量为k)16．如图所示，质量相等的三个小球A 、B 、C ，放在光滑的绝缘水平面上，若将A 、B 两球固定，释放C 球，C 球的加速度为1m/s 2，方向水平向左．若将B 、C 球固定，释放A 球，A 球的加速度为2m/s 2，方向水平向左．现将A 、C 两球固定，释放B 球，则B 球加速度大小为________m/s 2，方向为________．三、计算题17．如图所示，用长L 的绝缘细线拴住一个质量为m ，带电荷量为q 的小球，线的另一端拴在水平向右的匀强电场中，开始时把小球、线拉到和O 在同一水平面上的A 点(线拉直)，让小球由静止开始释放，当摆线摆到与水平线成60°角到达B 点时，球的速度正好为零．求： (1)B 、A 两点的电势差； (2)匀强电场的场强大小．18．如图所示，竖直放置的半圆形绝缘轨道半径为R ，下端与光滑绝缘水平面平滑连接，整个装置处于方向竖直向上的匀强电场E 中．一质量为m 、带电荷量为＋q 的物块(可视为质点)，从水平面上的A 点以初速度v 0水平向左运动，沿半圆形轨道恰好通过最高点C ，场强大小为E(E 小于mgq)．(1)试计算物块在运动过程中克服摩擦力做的功．(2)证明物块离开轨道落回水平面过程的水平距离与场强大小E 无关，且为一常量．19．一质量为m 、电荷量为+q 的小球，从O 点以和水平方向成α角的初速度v 0抛出，当达到最高点A 时，恰进入一匀强电场中，如图．经过一段时间后，小球从A 点沿水平直线运动到与A 相距为S 的A′点后又折返回到A 点，紧接着沿原来斜上抛运动的轨迹逆方向运动又落回原抛出点．求(1)该匀强电场的场强E 的大小和方向；(即求出图中的θ角，并在图中标明E 的方向) (2)从O 点抛出又落回O 点所需的时间．1．C [该电场不一定是匀强电场，φc 不一定等于φa ＋φb2＝4 V ，故A 、B 错误；由φa ＞φb知，电场线由a 指向b ，正电荷在c 点的受力也应由c 指向b ，选项D 错误；由E p ＝qφ知选项C 正确．]2．B [电子做类平抛运动，在B 点，由速度分解可知v B ＝v Acos 60°＝2v A ，所以E k B ＝4E k A ＝400 eV ，由动能定理得U AB (－e )＝E k B －E k A ，所以U AB ＝－300 V ，B 对．]3．AD [由题意知φA ＝φB ，A 、B 应处在同一等势面上，又W CA ＝qU CA ＜0，q ＜0，故U CA ＞0，即φC ＞φA ，符合条件的可能是选项A 、D.]4．CD [qE ＝mg ，小球将做匀速圆周运动，球在各处对细线的拉力一样大；若qE ＜mg ，球在a 处速度最小，对细线的拉力最小；若qE ＞mg ，球在a 处速度最大，对细线的拉力最大，故A 、B 错；a 点电势最高，负电荷在电势最高处电势能最小，故C 正确；小球在运动过程中除重力外，还有静电力做功，机械能不守恒，D 正确．]5.B 解析：场强与检验电荷电量的大小无关．6. BC 解析：金属板在点电荷的电场中达到静电平衡状态后，其表面是一个等势面，根据电场线与等势面垂直，则带电小球沿金属板表面移动时所受电场力的方向竖直向下，所以带电小球所受的重力、支持力和电场力均在竖直方向上，合力为零．故带电小球做匀速直线运动，∴B 正确；又由于电场力与表面垂直，对小球不做功，故C 正确，D 错误．7. 答案：C8.答案：BD解析：由等势线的分布画出电场线的分布如图所示，可知a 点的场强大，B 正确，根据轨迹可判断电场力指向左方，电场力做负功，a 点速率大于b 点速率，D 正确．但不知粒子电性，也无法判断场强的具体方向，故无法确定a 、b 两点电势的高低，A 、C 错误．9.答案：ABD解析：电场力做正功，摩擦力做负功，大小相等(始末速度为零)． 10.答案：BD解析：刚断开时，A ，B 间的库仑力不变．未断开时，对A ，B 和木盒整体进行受力分析，有： F N ＝G 木＋G A ＋G B ，对于B ，F 库＝GB ＋F.断开时，对A 与木箱整体进行受力分析，有： F N′＝G 木＋G A ＋F 库，因为F 库不变．所以B 正确，在B 向上运动过程中F 库变大，所以D 正确． 11.D 12.C13．6 J －6 000 V14.答案：60V ，B ，增加，23×104V/m ,603V 15.答案：2dkq，水平向左(或垂直薄板向左) 16.解析：把A 、B 、C 球作为一个系统，三个小球之间的相互作用力为系统内力．根据牛顿第三定律，每两个小球之间存在一对作用力和反作用力，其大小相等、方向相反．这样系统的内力之和为零．系统的外力之和也为零设三个小球所受的合外力分别为F 1、F 2、F 3，则 F 1＝ma 1 F 2＝ma 2 F 3＝ma 3F 1＋F 2＋F 3＝m(a 1＋a 2＋a 3)＝0设向右为正 a 2＝－a 1－a 3＝1＋2＝3(m/s 2)B 球的加速度大小为3m/s 2，方向向右．17．(1)3mgL 2q (2)3mgq解析 (1)由动能定理得： mgL sin 60°－qU BA ＝0所以U BA ＝3mgL2q(2)U BA ＝EL (1－cos 60°)得：E ＝ 3mgq. 18.答案：(1)Wf ＝12mv20＋52(Eq －mg)R (2)s ＝2R解析：(1)物块恰能通过圆弧最高点C 时，圆弧轨道与物块间无弹力作用，物块受到的重力和电场力提供向心力mg －Eq ＝m v2CR ①物块在由A 运动到C 的过程中，设物块克服摩擦力做的功为Wf ，根据动能定理有 Eq·2R －Wf －mg·2R ＝12mv2C －12mv20② 由①②式解得Wf ＝12mv20＋52(Eq －mg)R ③(2)物块离开半圆形轨道后做类平抛运动，设水平位移为s ，则 水平方向有s ＝vCt ④ 竖直方向有2R ＝12(g －Eqm )·t2⑤由①④⑤式联立解得s ＝2R ⑥因此，物块离开轨道落回水平面的水平距离与场强大小E 无关，大小为2R.19.解析：(1)斜上抛至最高点A 时的速度vA ＝v0cosα① 水平向右由于AA ′段沿水平方向直线运动，所以带电小球所受的电场力与重力的合力应为一水平向左的恒力：F ＝mgtanθ＝qEcosθ，②带电小球从A 运动到A ′过程中作匀减速运动 有(v0cosα)2＝2qEcosθs/m ③ 由以上三式得： E ＝mv40cos4α＋4g2s22qsθ＝arctan 2gsv20cos2α 方向斜向上(2)小球沿AA ′做匀减速直线运动，于A ′点折返做匀加速运动 所需时间t ＝2v0sinαg ＋4s v0cosα。

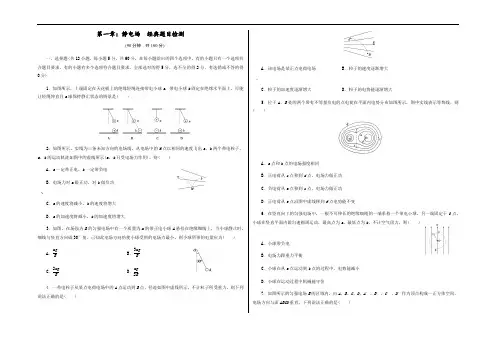

第一章：静电场 经典题目检测(90分钟 共100分)一、选择题(共12小题，每小题5分，共60分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有的小题有多个选项符合题目要求，全部选对的得5分，选不全的得2分，有选错或不答的得0分)1．如图所示，上端固定在天花板上的绝缘轻绳连接带电小球a ，带电小球b 固定在绝缘水平面上，可能让轻绳伸直且a 球保持静止状态的情景是( )2．如图所示，实线为三条未知方向的电场线，从电场中的M 点以相同的速度飞出a 、b两个带电粒子，a 、b 的运动轨迹如图中的虚线所示(a 、b 只受电场力作用)，则( )A ．a 一定带正电，b 一定带负电B ．电场力对a 做正功，对b 做负功C ．a 的速度将减小，b 的速度将增大D ．a 的加速度将减小，b 的加速度将增大3．如图，在场强为E 的匀强电场中有一个质量为m 的带正电小球A 悬挂在绝缘细线上，当小球静止时，细线与竖直方向成30°角，已知此电场方向恰使小球受到的电场力最小，则小球所带的电量应为( )A ．mgEB ．3mg EC ．2mg ED ．mg 2E4．一带电粒子从某点电荷电场中的A 点运动到B 点，径迹如图中虚线所示，不计粒子所受重力，则下列说法正确的是( )A ．该电场是某正点电荷电场B ．粒子的速度逐渐增大C ．粒子的加速度逐渐增大D ．粒子的电势能逐渐增大5．位于A 、B 处的两个带有不等量负电的点电荷在平面内电势分布如图所示，图中实线表示等势线，则( )A ．a 点和b 点的电场强度相同B ．正电荷从c 点移到d 点，电场力做正功C ．负电荷从a 点移到c 点，电场力做正功D ．正电荷从e 点沿图中虚线移到f 点电势能不变6．在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O 点，小球在竖直平面内做匀速圆周运动，最高点为a ，最低点为b ，不计空气阻力，则( )A ．小球带负电B ．电场力跟重力平衡C ．小球在从a 点运动到b 点的过程中，电势能减小D ．小球在运动过程中机械能守恒7．如图所示的匀强电场E 的区域内，由A 、B 、C 、D 、A ′、B ′、C ′、D ′作为顶点构成一正方体空间，电场方向与面ABCD 垂直，下列说法正确的是( )A．AD两点间电势差U AD与AA′两点间电势差U AA′相等B．带正电的粒子从A点沿路径A―→D―→D′移到D′点，电场力做正功C．带负电的粒子从A点沿路径A―→D―→D′移到D′点，电势能减小D．带电粒子从A点移到C′点，沿对角线A―→C′与沿路径A―→B―→B′―→C′电场力做功相同8. 一个电子以速度8×106m/s从A点射入电场，从B点射出，电场的等势面和电子的运动轨迹如图所示，图中左侧前三个等势面彼此平行。

静电场练习题一、选择题1．（3分）如图，在E＝2.0×103N/C的匀强电场中有A、M和B三点，其中BM与电场线垂直，AM与电场线成30°角，AM＝4cm，BM＝2cm，把一电量q＝2×10﹣9C的正电荷从A移动到M点，再从M移动到B点，整个过程中电场力做功为（）A．8×10﹣8J B．8×10﹣8J C．1.6×10﹣7 J D．2.4×10﹣7 J 2．（3分）如图所示，正电荷在电场中沿某一条电场线从A点运动到B点，下面说法正确的是（）A．电场力大小不断变化B．电场力大小保持不变C．电荷克服电场力做功D．电荷的电势能不断减小3．（3分）下列说法中正确的是（）A．将电荷从电场中一点移到另一点，电势能的改变量与零电势点的选择无关B．在电场中，电场强度为零的地方电势也一定为零C．电荷在电场中电势较高的地方，具有的电势能较大D．沿着负点电荷的电场线方向，电势升高4．（3分）关于等势面下列说法正确的是（）A．电荷在等势面上移动时不受电场力作用，所以不做功B．等势面上各点的场强相等C．等差等势面越密的地方，场强越大D．在负的点电荷形成的电场中，电场线由低等势面指向高等势面5．（3分）如图所示，粗糙且绝缘的斜面体ABC在水平地面上始终静止。

在斜面体AB边上靠近B点固定一点电荷，从A点无初速度释放带负电且电荷量保持不变的小物块（视为质点），运动到P点时速度恰为零。

则小物块从A到P运动的过程（）A．水平地面对斜面体没有静摩擦作用B．小物块的电势能先减小后增大C．小物块所受到的合外力减小后增大D．小物块损失的机械能等于增加的电势能6．（3分）如图所示，某一带正电粒子（不计重力）在一平行板间的运动轨迹如图中曲线，P、Q两点为轨迹上两点，则（）A．A板带负电，B板带正电B．粒子在P点电势能大于在Q点电势能C．粒子在P点动能大于在Q点动能D．粒子在P点受力大于在Q点受力7．（3分）如图所示，a、b、c、d、e五点在一条直线上，b、c两点间的距离等于d、e两点间的距离。

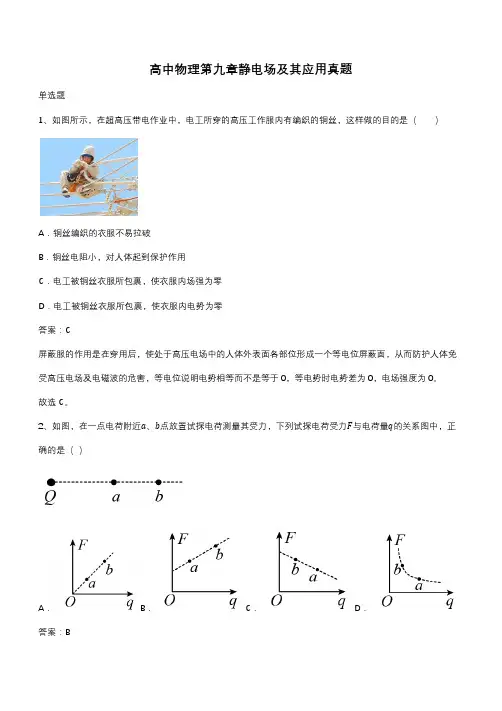

高中物理第九章静电场及其应用真题单选题1、如图所示，在超高压带电作业中，电工所穿的高压工作服内有编织的铜丝，这样做的目的是（）A．铜丝编织的衣服不易拉破B．铜丝电阻小，对人体起到保护作用C．电工被铜丝衣服所包裹，使衣服内场强为零D．电工被铜丝衣服所包裹，使衣服内电势为零答案：C屏蔽服的作用是在穿用后，使处于高压电场中的人体外表面各部位形成一个等电位屏蔽面，从而防护人体免受高压电场及电磁波的危害，等电位说明电势相等而不是等于0，等电势时电势差为0，电场强度为0。

故选C。

2、如图，在一点电荷附近a、b点放置试探电荷测量其受力，下列试探电荷受力F与电荷量q的关系图中，正确的是（）A．B．C．D．答案：B电场强度的定义式E=F，即F−q图像的斜率表示场强的大小，而试探电荷的电量越大，同一点所受的电场q可知力越大，即电场力关于电量q为增函数；根据点电荷周围的场强决定式E=kQr2E a>E b故选B。

3、关于电荷守恒定律，下列叙述不正确的是（）A．一个物体所带的电荷量总是守恒的B．在与外界没有电荷交换的情况下，一个系统所带的电荷量总是守恒的C．在一定的条件下，一个系统内的等量的正、负电荷即使同时消失，也并不违背电荷守恒定律D．电荷守恒定律并不意味着带电系统一定和外界没有电荷交换答案：AA．根据电荷守恒定律，单个物体所带的电荷量是可以改变的，A错误；B．在与外界没有电荷交换的情况下，一个系统所带的电荷量总是守恒的，B正确；C．一个系统内的等量的正、负电荷同时消失，并不违背电荷守恒定律，C正确；D．电荷守恒定律并不意味着带电系统一定和外界没有电荷交换，D正确。

本题选不正确项，故选A。

4、如图所示，空心金属球壳上所带电荷量为＋Q，关于O、M两点电场强度EO、EM的说法中正确的是（）A．EO≠0EM＝0B．EO＝0 EM≠0C．EO＝0 EM＝0D．EO≠0EM≠0答案：C由题意，可知空心金属球壳处于静电平衡状态，根据处于静电平衡状态中的导体，内部电场强度处处为零，可知E O＝0，E M＝0。

高中物理电场静电学-附答案和详细解析一般难度一、单选题（本大题共11小题，共44.0分）B两个点电荷的电荷量分别为1.如图所示，真空中A、和，放在光滑绝缘水平面上，A、B之间用绝缘的轻弹簧连接当系统平衡时，弹簧的伸长量为若弹簧发生的均是弹性形变，则A.保持Q不变，将q变为2q，平衡时弹簧的伸长量等于B.保持q不变，将Q变为2Q，平衡时弹簧的伸长量小于C.保持Q不变，将q变为，平衡时弹簧的缩短量等于D.保持q不变，将Q变为，平衡时弹簧的缩短量小于B、C、2.如图，真空中一条直线上有四点A、，，只在A点放一电量为的点电荷时，B点电场强度为E，若又将等量异号的点电荷放在D点，则A.B点电场强度为，方向水平向右B.B点电场强度为，方向水平向左C.BC线段的中点电场强度为零D.B、C两点的电场强度相同3.关于静电场，下列说法正确的是A.电势等于零的物体一定不带电B.电场强度为零的点，电势一定为零C.同一电场线上的各点，电势一定相等D.负电荷沿电场线方向移动时，电势能一定增加4.甲、乙两带电小球的质量均为m，所带电荷量分别为和，两球间用绝缘细线连接，甲球又用绝缘细线悬挂在天花板上，在两球所在空间有方向向右的匀强电场，上下两根绝缘细线张力的大小分别为A.，B.，C.，D.，5.如图甲所示为电场中的一条电场线，在电场线上建立坐标轴，则坐标轴上～间各点的电势分布如图乙所示，则A.在～间，场强先减小后增大B.在～间，场强方向一定发生了变化C.若一负电荷从O点运动到点，电势能逐渐减小第1页，共10页D.从O点静止释放一仅受电场力作用的正电荷，则该电荷在～间一直做加速运动6.如图所示，，，，，是半径为r的圆周上等间距的五个点，在这些点上各固定一个点电荷，除A点处的电量为外，其余各点处的电量均为，则圆心O处A.场强大小为，方向沿OA方向B.场强大小为，方向沿AO方向C.场强大小为，方向沿OA方向D.场强大小为，方向沿AO方向7.用电场线能很直观很方便地比较电场中各点的强弱如图，左边是等量异种点电荷形成电场的电场线，右边是场中的一些点：O是电荷连线的中点，E、F是连线中B、C和A、D也相对O对称，垂线上相对O对称的两点，则下列认识不正确的是A.B、C两点场强大小和方向都相同B.A、D两点场强大小相等，方向相反C.E、F两点场强大小和方向都相同D.从E到F过程中场强先增大后减小8.一带电粒子在重力不计如图所示的电场中，在电场力作用下，沿虚线所示轨迹从A点运动到B点，下列说法中正确的是A.粒子带正电C.粒子的动能在增大B.粒子的加速度在减少D.粒子的电势能在增大9.如图所示，在水平放置的光滑接地金属板中点的正上方，固定有带正电的点电荷Q，另有一表面绝缘带正电的金属小球可视为质点，且不影响原电场自左以速度开始在金属板上向右运动，在运动过程中A.小球做先减速后加速运动B.小球做匀加速运动C.小球受的电场力不做功D.电场力对小球先做正功后做负功10.在雷雨天气中，大树就相当于一个电量较大的点电荷，1和2是以树为圆心的同心圆，有甲、乙、丙、丁四头相同的牛按如图所示位置和方向分别站在地面上，由此判断：第2页，共10页A.牛丙所处位置的电场强度为零B.牛乙和牛丙两处电场强度相同C.牛丁处的电势一定高于牛乙处的电势D.牛甲前后脚电势差最大，处于最危险的状态A、11.金属板和板前一正点电荷形成的电场线分布如图所示，B、C、D为电场中的四个点，则A.B、D两点的电势相等B.B点的电场强度比D点的大C.负电荷在C点的电势能低于在A点的电势能只受电场力作用沿电场线运D.正电荷由D点静止释放，动到B点二、多选题（本大题共3小题，共12.0分）12.如右图所示，将带电棒移近两个不带电的导体，两个导体球开始时互相接触且对地绝缘，下述方法中，能使两球都带电的方法是A.先把两球分开，再移走棒B.先移走棒，再把两球分开C.使甲球瞬时接地，稳定后再移走棒D.使棒与甲球接触，稳定后再移走棒13.A、B两个点电荷在真空中所形成电场的电场线方向未标出如图所示图中C点为两点电荷连线的中点，MN为两点电荷连线的中垂线，D为中垂线上的一点，电场线的分布关于MN左右对称则A.这两个点电荷一定是等量异种电荷B.这两个点电荷一定是等量同种电荷C.C、D两点的电势一定不相等D.C点的电场强度比D点的电场强度大14.一带电粒子射入固定在O点的点电荷的电场中，粒子轨迹如图虚线abc所示，图中实线是同心圆弧，表示电场的等势面，不计重力，可以判断A.粒子受到静电排斥力的作用C.粒子动能B.粒子速度D.粒子电势能三、填空题（本大题共1小题，共4.0分）15.两个点电荷甲和乙同处于真空中．甲的电量是乙的4倍，则甲对乙的作用力是乙对甲的作用力的______倍若把每个电荷的电量都增加为原来的2倍，那么它们之间的相互作用力变为原第3页，共10页来的______倍；保持其中一电荷的电量不变，另一个电荷的电量变为原来的4倍，为保持相互作用力不变，则它们之间的距离应变为原来的______倍四、实验题探究题（本大题共1小题，共9.0分）16.法拉第发现了电磁感应现象之后，又发明了世界上第一台发电机--法拉第圆盘发电机，揭开了人类将机械能转化为电能并进行应用的序幕法拉第圆盘发电机的原理如图所示，将一个圆形金属盘放置在电磁铁的两个磁极之间，并使盘面与磁感线垂直，盘的边缘附近和中心分别装有与金属盘接触良好的B，电刷A、两电刷与灵敏电流计相连当金属盘绕中心轴按图示方向转动时，则电刷A的电势______电刷B的电势填高于、低于或等于；若仅提高金属盘转速，灵敏电流计的示数将______；填增大、减小或不变；若仅将滑动变阻器滑动头向左滑，灵敏电流计的示数将______填增大、减小或不变五、计算题（本大题共1小题，共10.0分）17.在场强为E的匀强电场中，取O点为圆心，r为半径作一圆周，在O点固定一电荷量为的点电荷，a、b、c、d为相互垂直的两条直线和圆周的交点当把一试探电荷放在d点恰好平衡如图所示，不计重力匀强电场场强E的大小、方向如何？试探电荷放在点c时，受力的大小、方向如何？试探电荷放在点b时，受力的大小、方向如何？六、简答题（本大题共1小题，共8.0分）18.电场中某区域的电场线分布如图所示，A、B是电场中的两点一个电荷量的负点电荷，放在电场中的A点时所受电场力为求A点电场强度的大小；将的正点电荷放入电场中的A点，求受到的电场力的大小和方向；如果将点电荷从电场中的A点移到B点，电场力做功，求A、B两点间的电势差．第4页，共10页答案和解析【答案】1.B2.D8.D9.C15.1；4；23.D10.D4.D11.C5.D6.C12.ACD13.AD7.B14.AD16.低于；增大；减小17.解：由题意：检验电荷放在d点恰好平衡，则有：Q对的库仑力匀强电场对的电场力由平衡条件得，所以，得：，匀强电场方向沿db方向竖直向下．检验电荷放在c点：匀强电场的作用力大小为，方向竖直向下；Q对的库仑力大小为，方向水平向左，则：所以，方向与ac方向成角斜向下．检验电荷放在b点：同理可得，，所以答：匀强电场场强E的大小为，方向沿do方向向下；试探电荷放在点c 时，受力的大小为试探电荷放在点b时，受力的大小为，方向沿db方向．，方向斜向左下方与ac成角；，方向沿ob方向向下．18.解：点电场强度的大小为：，受到的电场力为：，方向沿场强向左，、B两点间的电势差为：答：点电场强度的大小为；受到的电场力的大小为，方向沿场强向左；、B两点间的电势差为．【解析】1.解：设弹簧的劲度系数为K，原长为当系统平衡时，弹簧的伸长量为，则有：A、保持Q不变，将q变为2q时，平衡时有：第5页，共10页由解得：，故A错误；B、同理可以得到保持q不变，将Q变为2Q，平衡时弹簧的伸长量小于，故B正确；C、保持q不变，将Q变为，如果缩短量等于，则静电力大于弹力，故会进一步吸引，故平衡时弹簧的缩短量大于，故C错误；D、保持Q不变，将q变为，如果缩短量等于，则静电力大于弹力，故会进一步吸引，故平衡时弹簧的缩短量大于，故D错误．故选：B 根据库仑定律及胡克定律列式分析，电荷量变化，库仑力变化，两球的距离变化，弹力变化，根据平衡条件列方程计算即可．本题主要考查了库仑定律及胡克定律的直接应用，要知道，电荷量变化后库仑力要变化，距离变化后弹簧弹力会变化．2.解：AB、只在A点放正电荷时，B点的场强为：又将等量异号的点电荷放在D点后，B点场强为：向水平向右，故A 错误，B也错误；C、BC线段的中点电场强度：，故C错误；，方D、C点场强为：故D正确；故选：D．，方向水平向右，与B点的电场强度相同，根据点电荷场强公式分析计算，有两个场源就根据矢量合成求合场强．本题关键根据点电荷的场强公式，然后根据矢量合成的法则合成各点的场强，当然，也可以根据等量异种电荷的电场线快速判断．3.解：A、静电场中，电势具有相对性，电势为零的物体不一定不带电，故A错误；B、静电场中，电势具有相对性，电场强度为零的点电势不一定为零，故B错误；C、沿场强方向电势减小，电场线的切线方向表示电场强度的方向，故沿电场线电势一定降低，故C错误；D、电场线的切线方向表示电场强度的方向，负电荷沿电场线方向移动时，电场力做负功，电势能增加，故D正确；故选D．静电场中，电势具有相对性，电场强度为零的点电势不一定为零，沿电场线电势一定降低．本题关键抓住电场力电场强度与电势的概念，同时要注意电势具有相对性，电场强度为零的点电势不一定为零．4.【分析】对甲、乙两球整体进行受力分析，由共点力的条件可得出上端细线的张力；再对下面小球受力分析，由共点力的平衡条件可求得下端细线的张力。

我去人也就有人！为UR扼腕入站内信不存在向你偶同意调剖沙小滑块在水平轨道上通过的总路程．，可知A 项正确．y l 2、B 分别用长l 的绝缘细线悬挂在同一的位置如图甲所示，线与竖直方向夹角α＝30°，当外加水平向左的匀强电场时，两小球平衡位置如图乙所示，线与竖直方向夹角也为α＝30°，求：的小球以水平初速度v 0进入竖直向上的匀强电场中，如图甲所示．今测得小球进入电场后在竖直方向下降的高度y 与水平方向的位移x 之间的关系如匀强电场场强的大小；高度的过程中，电场力做的功；v 022建议收藏下载本文，以便随时学习！我去人也就有人！为UR扼腕入站内信不存在向你偶同意调剖沙A．U变小，E不变B建议收藏下载本文，以便随时学习！E＝2E1cos 30°④由③④式并代入数据得E＝7.8×103 N/C⑤场强E的方向沿y轴正方向．22．[2014·安徽卷] (14分)如图所示，充电后的平行板电容器水平放置，电容为C，极板间距离为d，上极板正中有一小孔．质量为m，电荷量为＋q的小球从小孔正上方高h处由静止开始下落，穿过小孔到达下极板处速度恰为零(空气阻力忽略不计，极板间电场可视为匀强电场，重力加速度为g)．求：(1)小球到达小孔处的速度；(2)极板间电场强度大小和电容器所带电荷量；(3)小球从开始下落运动到下极板处的时间．22．[答案] (1) (2)CError! (3)Error!Error![解析] (1)由v2＝2gh得v＝(2)在极板间带电小球受重力和电场力，有mg－qE＝ma0－v2＝2ad得E＝Error!U＝EdQ＝CU得Q＝C Error!(3)由h＝Error!gt Error!、0＝v＋at2、t＝t1＋t2可得t＝Error!Error!。

高中物理-静电场 测试题（含答案）注意事项：1．答题前,先将自己的姓名、准考证号填写在试题卷和答题卡上,并将准考证号条形码粘贴在答题卡上的指定位置。

2．选择题的作答：每小题选出答案后,用2B 铅笔把答题卡上对应题目的答案标号涂黑,写在试题卷、草稿纸和答题卡上的非答题区域均无效。

3．非选择题的作答：用签字笔直接答在答题卡上对应的答题区域内。

写在试题卷、草稿纸和答题卡上的非答题区域均无效。

4．考试结束后,请将本试题卷和答题卡一并上交。

一、选择题(本题共12小题,每小题4分。

在每小题给出的四个选项中,第1～8题只有一项符合题目要求,第9～12题有多项符合题目要求。

全部选对的得4分,选对但不全的得2分,有选错的得0分)1．关于点电荷,下列说法正确的是( )A ．当带电体间的距离远大于带电体尺寸时可以看成点电荷B ．一切带电体都可以看成点电荷C ．只有带电体的体积很小时才能看成点电荷D ．只有放入真空中的带电体才能看成点电荷 2．下列表达式中,q 一定是场源电荷的是( )A ．F ＝k Qq r 2B ．E ＝F qC ．W AB ＝qU ABD ．E ＝k ql 23．两个相同的带同种电荷的导体小球所带电荷量的比值为1∶3,相距为r 时库仑力的大小为F ,今使两小球接触后再分开放到相距为2r 处,则此时库仑力的大小为( )A ．112FB ．16FC ．14FD ．13F4．如图所示,金属板带电量为＋Q ,质量为m 的金属小球带电量为＋q ,当小球静止后,悬挂小球的绝缘细线与竖直方向间的夹角为α,小球与金属板中心O 恰好在同一条水平线上,且距离为L 。

下列说法正确的是( )A ．＋Q 在小球处产生的场强为E 1＝2kQL B ．＋Q 在小球处产生的场强为E 1＝sin mg qαC ．＋q 在O 点产生的场强为E 2＝2kq L D ．＋q 在O 点产生的场强为E 2＝sin mg Qα5．关于电场强度、电势和电势能,下列说法中正确的是( ) A ．在电场中,电势高的地方,电荷在该点具有的电势能就大B ．在电场中,电势高的地方,放在该点的电荷的电荷量越大,它所具有的电势能也越大C ．在电场中电势高的点,电场强度一定大D ．在负点电荷所产生的电场中的任何一点上,正电荷所具有的电势能一定小于负电荷所具有的电势能6．如图所示,正点电荷Q 产生的电场中,已知A 、B 间的电势差为U ,现将电荷量为q 的正点电荷从B 移到A ,则( )A ．外力克服电场力做功QU ,电势能增加qUB ．外力克服电场力做功qU ,电势能增加qUC ．外力克服电场力做功qU ,电势能增加QUD ．外力克服电场力做功QU ,电势能减少QU7．P 、Q 两电荷形成的电场的电场线分布如图所示,a 、b 、c 、d 为电场中的四个点。

高中物理--静电场测试题（含答案）注意事项：1．答题前,先将自己的姓名、准考证号填写在试题卷和答题卡上,并将准考证号条形码粘贴在答题卡上的指定位置。

2．选择题的作答：每小题选出答案后,用2B 铅笔把答题卡上对应题目的答案标号涂黑,写在试题卷、草稿纸和答题卡上的非答题区域均无效。

3．非选择题的作答：用签字笔直接答在答题卡上对应的答题区域内。

写在试题卷、草稿纸和答题卡上的非答题区域均无效。

4．考试结束后,请将本试题卷和答题卡一并上交。

一、选择题(本题共12小题,每小题4分。

在每小题给出的四个选项中,第1～8题只有一项符合题目要求,第9～12题有多项符合题目要求。

全部选对的得4分,选对但不全的得2分,有选错的得0分)1．关于静电的利用和防范,以下说法中正确的是( ) A ．没有安装避雷针的建筑物一定会被雷电击毁B ．油罐车行驶途中车尾有一条铁链拖在地上,避免产生电火花引起爆炸C ．飞机起落架的轮胎用绝缘橡胶制成,可防止静电积聚D ．手术室的医生和护士都要穿绝缘性能良好的化纤制品,可防止麻醉药燃烧 2．下面是某同学对电场中的一些概念及公式的理解,其中正确的是( )A ．根据电场强度的定义式E ＝Fq 可知,电场中某点的电场强度与试探电荷所带的电荷量成反比B ．根据电容的定义式C ＝QU 可知,电容器的电容与其所带电荷量成正比,与两极板间的电压成反比C ．根据真空中点电荷的电场强度公式E ＝k Qr 2可知,电场中某点的电场强度与场源电荷所带的电荷量无关D ．根据电势差的定义式U AB ＝W ABq 可知,带电荷量为1 C 的正电荷,从A 点移动到B 点克服电场力做功为1 J,则A 、B 两点间的电势差为－1 V3．如图所示,在原来不带电的金属细杆ab 附近P 处放置一个正点电荷,达到静电平衡后( )A ．a 端的电势比b 端低B ．b 端的电势与d 点的电势相等C ．杆内c 处场强大小不等于零,c 处场强方向由b 指向aD ．感应电荷在杆内c 处场强的方向由a 指向b4．如图所示,实线为两个点电荷Q 1、Q 2产生的电场的电场线,虚线为正电荷从A 点运动到B 点的运动轨迹,则下列判断正确的是( )A ．A 点的场强小于B 点的场强 B ．Q 1的电荷量大于Q 2的电荷量C ．正电荷在A 点的电势能小于在B 点的电势能D ．正电荷在A 点的速度小于在B 点的速度5．如图所示,M 、N 是真空中的两块平行金属板,质量为m 、电荷量为q 的带电粒子,以初速度v 0由小孔进入电场,当M 、N 间电压为U 时,粒子恰好能到达N 板,如果要使这个带电粒子到达M 、N 板间距的12后返回,下列措施中能满足此要求的是(不计带电粒子的重力)( )A ．使初速度减为原来的12 B ．使M 、N 间电压加倍C ．使M 、N 间电压提高到原来的4倍D ．使初速度和M 、N 间电压都减为原来的146．如图所示,把一个平行板电容器接在电压U ＝10 V 的电源上．现进行下列四步操作：(1)合上K ；(2)在两板中央插入厚为d2的金属板；(3)断开K ；(4)抽出金属板．则此时电容器两板间的电势差为( )此卷只装订不密封A ．0B ．10 VC ．5 VD ．20 V7．一匀强电场的方向平行于xOy 平面,平面内a 、b 、c 三点的位置如图所示,三点的电势分别为10 V 、17 V 、26 V 。

高中物理阶段性测试(一)一、选择题（每题4分，共40分） 1．下列说法正确的是 （ ） A ．元电荷就是质子 B ．点电荷是很小的带电体 C ．摩擦起电说明电荷可以创造D ．库仑定律适用于在真空中两个点电荷之间相互作用力的计算2．在电场中某点用+q 测得场强E ，当撤去+q 而放入－q/2时，则该点的场强 ( )A ．大小为E / 2，方向和E 相同B ．大小为E ／2，方向和E 相反C ．大小为E ，方向和E 相同D ．大小为E ，方向和E 相反3．绝缘细线的上端固定，下端悬挂一只轻质小球a ，a 表面镀有铝膜，在a 的近端有一绝缘金属球b ，开始时，a 、b 均不带电，如图所示．现使b 球带电，则（ ） A ．a 、b 之间不发生静电相互作用 B ．b 立即把a 排斥开C ．b 将吸引a ，吸住后不放开D ．b 将吸引a ，接触后又把a 排斥开4．关于点电荷，正确的说法是 （ ） A ．只有体积很小带电体才能看作点电荷 B ．体积很大的带电体一定不能视为点电荷C ．当两个带电体的大小与形状对它们之间的相互静电力的影响可以忽略时，这两个带电体便可看作点电荷D ．一切带电体在任何情况下均可视为点电荷5．两只相同的金属小球（可视为点电荷）所带的电量大小之比为1:7，将它们相互接触后再放回到原来的位置，则它们之间库仑力的大小可能变为原来的 （ ）A ．4/7B ．3/7C ．9/7D ．16/76． 下列对公式 E =F/q 的理解正确的是（ ） A ．公式中的 q 是场源电荷的电荷量B ．电场中某点的电场强度 E 与电场力F 成正比，与电荷量q 成反比C ．电场中某点的电场强度 E 与q 无关D ．电场中某点的电场强度E 的方向与电荷在该点所受的电场力F 的方向一致7． 下列关于电场线的说法正确的是（ ） A ．电场线是电荷运动的轨迹，因此两条电场线可能相交B ．电荷在电场线上会受到电场力，在两条电场线之间的某一点不受电场力C ．电场线是为了描述电场而假想的线，不是电场中真实存在的线D ．电场线不是假想的东西，而是电场中真实存在的物质8． 关于把正电荷从静电场中电势较高的点移到电势较低的点，下列判断正确的是（ ）A ．电荷的电势能增加B ．电荷的电势能减少C ．电场力对电荷做正功D ．电荷克服电场力做功9． 一个带负电的粒子只在静电力作用下从一个固定的点电荷附近飞过，运动轨迹如图中的实线所示，箭头表示粒子运动的方向。

一、选择题1．真空中带电荷量分别为+4Q 和-6Q 的两个相同的金属小球，相距为r 时相互作用力大小为F 。

若把它们接触一下后分开，再放到相距2r 处，它们的相互作用力大小变为（ ） A ．12F B ．6F C ．3F D ．23F 2．如图，两个完全相同的带电小球，静止在光滑、绝缘的半圆形轨道的A 、B 两点，两小球关于过O 点的竖直半径对称，且60AOB ∠=︒。

现缓慢增大两小球的带电量，直至两小球静止在光滑的绝缘球面内的'A 、'B 处，且''120A OB ∠=︒。

则两小球电量的乘积在''A B 处是AB 处的（ ）A ．3倍B ．3倍C ．33倍D ．9倍3．如图甲所示，在x 轴上有一个点电荷Q （图中未画出），O 、A 、B 为轴上三点，放在A 、B 两点的检验电荷受到的电场力跟检验电荷所带电荷量的关系如下图乙所示。

以x 轴的正方向为电场力的正方向，则（ ）A ．点电荷Q 一定为正电荷B ．点电荷Q 在OA 之间C ．A 点的电场强度大小为2×104N/CD ．同一电荷在A 点所受的电场力比B 点的大4．如图所示，竖直平面内固定一个半径为R 的刚性光滑绝缘圆环。

在圆环的最顶端固定一个电荷量为q 的带负电的小球，另一个质量为m 带正电的小圆环套在大圆环上，当小圆环平衡时，测得两电荷之间的连线与竖直线的夹角为30°，则（设静电力常量为k ）（ ）A．大圆环对小圆环的弹力大小为3mgB．小圆环带电量的大小为2 33mgRkqC．大圆环对小圆环的弹力指向圆心D．小圆环带电量增加，小环受到的弹力先增加后减小5．下列说法正确的是（）A．静电感应时产生了电荷B．库仑首先测定了电子的电荷量C．法拉第首先提出可以用电场线描绘电场的分布D．自然界的电荷只有两种，安培把它们命名为正电荷和负电荷6．物理学中常运用“比值定义法”、“理想模型法”、“等效替代法”、“控制变量法”等科学方法建立概念，下列概念建立中用到“等效替代法”的是（）A．加速度B．合力与分力C．质点D．电场强度7．如图所示，当一个金属球A靠近一个带正电的验电器上的的金属小球B时，验电器中金属箔片的张角增大，下列关于A的带电情况判断正确的是（）A．可能不带电B．一定带正电C．可能带正电D．一定带负电8．两个分别带有电荷量＋Q和＋5Q的相同金属小球（均可视为点电荷），固定在相距为r 的两处，它们之间库仑力的大小为F。

高中物理 选修 静电场 一、【电场力的性质】 1．关于电场力和电场强度，以下说法正确的是( )A ．一点电荷分别处于电场中的A 、B 两点，点电荷受到的电场力大，则该处场强小B ．在电场中某点如果没有试探电荷，则电场力为零，电场强度也为零C ．电场中某点场强为零，则试探电荷在该点受到的电场力也为零D ．一试探电荷在以一个点电荷为球心、半径为r 的球面上各点所受电场力相同解析：选C ．一点电荷分别处于电场中的A 、B 两点，根据场强的定义式E ＝F q得知，电荷受到的电场力大，则场强大，故选项A 错误；在电场中某点没有试探电荷时，电场力为零，但电场强度不一定为零，电场强度与试探电荷无关，由电场本身决定，故选项B 错误；电场中某点场强E 为零，由电场力公式F ＝qE 可知，试探电荷在该点受到的电场力也一定为零，故选项C 正确；一试探电荷在以一个点电荷为球心、半径为r 的球面上各点所受电场力大小相等，但方向不同，所以电场力不同，故选项D 错误．2．两个分别带有电荷量－Q 和＋5Q 的相同金属小球(均可视为点电荷)，固定在相距为r 的两处，它们间库仑力的大小为F ，两小球相互接触后将其固定距离变为r 2，则两球间库仑力的大小为( )A ．5F 16B ．F 5C ．4F 5D ．16F 5解析：选D ．两球相距r 时，根据库仑定律F ＝k Q ·5Q r2，两球接触后，带电荷量均为2Q ，则F ′＝k 2Q ·2Q ⎝⎛⎭⎫r 22，由以上两式可解得F ′＝16F 5，选项D 正确． 3．(多选)如图所示，点电荷Q 固定，虚线是带电荷量为q 的微粒的运动轨迹，微粒的重力不计，a 、b 是轨迹上的两个点，b 离Q 较近．下列说法正确的是( )A ．Q 一定是带正电荷，q 一定是带负电荷B ．不管Q 带什么性质的电荷，a 点的场强一定比b 点的小C ．微粒通过a 、b 两点时，加速度方向都是指向QD ．微粒在a 、b 两点时的场强方向为切线方向 解析：选BC ．由运动轨迹可知两电荷带异种电荷，但不能确定哪个带正电荷，哪个带负电荷，故选项A 错误；由E ＝k Q r2可知a 点的场强一定比b 点的小，故选项B 正确；由于是吸引力，所以微粒通过a 、b 两点时，加速度方向都是指向Q ，由于微粒的重力不计，故场强方向也都是指向或背离Q ，故选项C 正确，D 错误．4．下列选项中的各14圆环大小相同，所带电荷量已在图中标出，且电荷均匀分布，各14圆环间彼此绝缘．坐标原点O 处电场强度最大的是( )解析：选B ．将圆环分割成微元，根据对称性和矢量叠加，D 项O 点的场强为零，C 项等效为第二象限内电荷在O 点产生的电场，大小与A 项的相等，B 项正、负电荷在O 点产生的场强大小相等，方向互相垂直，合场强是其中一个的2倍，也是A 、C 项场强的2倍，因此B 项正确．5. (多选)如图所示，在光滑绝缘的水平桌面上有四个小球，带电荷量分别为－q 、Q 、－q 、Q .四个小球构成一个菱形，－q 、－q 的连线与－q 、Q 的连线之间的夹角为α.若此系统处于平衡状态，则正确的关系式可能是( )A ．cos 3α＝q 8Q B ．cos 3α＝q 2Q 2 C ．sin 3α＝Q 8q D ．sin 3α＝Q 2q 2解析：选AC ．设菱形边长为a ，则两个Q 之间距离为2a sin α，则两个－q 之间距离为2a cos α.选取－q 作为研究对象，由库仑定律和平衡条件得2k Qq a 2cos α＝k q 2(2a cos α)2，解得cos 3 α＝q 8Q ，故A 正确，B 错误；选取Q 作为研究对象，由库仑定律和平衡条件得2k Qq a2sin α＝k Q 2(2a sin α)2，解得sin 3α＝Q 8q，故C 正确，D 错误． 6．空间存在一方向竖直向下的匀强电场，O 、P 是电场中的两点．从O 点沿水平方向以不同速度先后发射两个质量均为m 的小球A 、B .A 不带电，B 的电荷量为q (q >0)．A 从O点发射时的速度大小为v 0，到达P 点所用时间为t ；B 从O 点到达P 点所用时间为t 2.重力加速度为g ，求：(1)电场强度的大小；(2)B 运动到P 点时的动能．解析：(1)设电场强度的大小为E ，小球B 运动的加速度为a .根据牛顿第二定律、运动学公式和题给条件，有mg ＋qE ＝ma ①12a ⎝⎛⎭⎫t 22＝12gt 2② 解得E ＝3mg q.③ (2)设B 从O 点发射时的速度为v 1，到达P 点时的动能为E k ，O 、P 两点的高度差为h ，根据动能定理有E k －12m v 21＝mgh ＋qEh ④ 且有v 1t 2＝v 0t ⑤ h ＝12gt 2⑥ 联立③④⑤⑥式得E k ＝2m (v 20＋g 2t 2)．⑦答案：(1)3mg q(2)2m (v 20＋g 2t 2) 7.如图所示，空间正四棱锥型的底面边长和侧棱长均为a ，水平底面的四个顶点处均固定着电荷量为＋q 的小球，顶点P 处有一个质量为m 的带电小球，在库仑力和重力的作用下恰好处于静止状态．若将P 处小球的电荷量减半，同时加竖直方向的电场强度为E 的匀强电场，此时P 处小球仍能保持静止．重力加速度为g ，静电力常量为k ，则所加匀强电场的电场强度大小为( )A ．mg 2qB ．mg 4qC ．2kq a 2D ．22kq a 2 解析：选D ．设P 处的带电小球电荷量为Q ，根据库仑定律可知，则P 点小球受到各个顶点电荷的库仑力大小为：F ＝kqQ a2；根据几何关系，可知正四棱锥型的侧棱与竖直线的夹角为45°；再由力的分解法则，有：4×kqQ a 2×22＝mg ；若将P 处小球的电荷量减半，则四个顶点的电荷对P 处小球的库仑力合力为：F ′＝2kqQ a 2；当外加匀强电场后，再次平衡，则有：2kqQ a 2＋Q 2E ＝mg ；解得：E ＝22kq a2或E ＝mg Q ，故D 正确． 8．如图所示，xOy 平面是无穷大导体的表面，该导体充满z ＜0的空间，z ＞0的空间为真空．将电荷量为q 的点电荷置于z 轴上z ＝h 处，则在xOy 平面上会产生感应电荷．空间任意一点处的电场皆是由点电荷q 和导体表面上的感应电荷共同激发的．已知静电平衡时导体内部场强处处为零，则在z 轴上z ＝h 2处的场强大小为(k 为静电力常量)( )A ．k 4q h2 B ．k 4q 9h 2 C ．k 32q 9h 2 D ．k 40q 9h2 解析：选D ．该电场可等效为分别在z 轴h 处与－h 处的等量异种电荷产生的电场，如图所示，则在z ＝h 2处的场强大小E ＝k q ⎝⎛⎭⎫h 22＋k q ⎝⎛⎭⎫3h 22＝k 40q 9h 2，故D 正确．9．对于真空中电荷量为q 的静止点电荷而言，当选取离点电荷无穷远处的电势为零时，离点电荷距离为r 位置的电势为φ＝kq r(k 为静电力常量)，如图所示，两电荷量大小均为Q 的异号点电荷相距为d ，现将一质子(电荷量为e )从两电荷连线上的A 点沿以负电荷为圆心、半径为R 的半圆形轨迹ABC 移到C 点，在质子从A 到C 的过程中，系统电势能的变化情况为( )A ．减少2kQeR d 2－R 2 B ．增加2kQeR d 2＋R 2 C ．减少2kQe d 2－R 2 D ．增加2kQe d 2＋R 2 解析：选A ．A 、C 两点关于－Q 对称，故－Q 对质子不做功，质子由A 到C 只有＋Q 做正功，电势能减小，ΔE p ＝e ·kQ d －R －e ·kQ d ＋R ＝2kQeR d 2－R 2，A 正确． 10.如图所示，正方形线框由边长为L 的粗细均匀的绝缘棒组成，O 是线框的中心，线框上均匀地分布着正电荷，现在线框上侧中点A 处取下足够短的带电荷量为q 的一小段，将其沿OA 连线延长线向上移动L 2的距离到B 点处，若线框的其他部分的带电荷量与电荷分布保持不变，则此时O 点的电场强度大小为(k 为静电力常量)( )A ．k q L2 B ．k 3q 2L 2 C ．k 3q L 2 D ．k 5q L2 解析：选C ．设想将线框分为n 个小段，每一小段都可以看成点电荷，由对称性可知，线框上的电荷在O 点产生的场强等效为与A 点对称的电荷量为q 的电荷在O 点产生的场强，故E 1＝kq ⎝⎛⎭⎫L 22＝4kq L2，B 点的电荷在O 点产生的场强为E 2＝kq L 2，由场强的叠加可知E ＝E 1－E 2＝3kq L2，C 正确． 11. (多选)如图所示，带电小球A 、B 的电荷分别为Q A 、Q B ，OA ＝OB ，都用长L 的丝线悬挂在O 点．静止时A 、B 相距为d .为使平衡时AB 间距离减为d 2，可采用以下哪些方法( )A ．将小球A 、B 的质量都增加到原来的2倍B ．将小球B 的质量增加到原来的8倍C ．将小球A 、B 的电荷量都减小到原来的一半D ．将小球A 、B 的电荷量都减小到原来的一半，同时将小球B 的质量增加到原来的2倍解析：选BD ．如图所示，B 受重力、绳子的拉力及库仑力；将拉力及库仑力合成，其合力应与重力大小相等、方向相反；由几何关系可知，m B g L ＝F d ，而库仑力F ＝kQ A Q B d2；即m B g L ＝kQ A Q Bd 2d ＝k Q A Q B d 3，即m B gd 3＝kQ A Q B L . 要使d 变为d 2，可以使B 球质量增大到原来的8倍而保证上式成立，故A 错误，B 正确；或将小球A 、B 的电荷量都减小到原来的一半，同时小球B 的质量增加到原来的2倍，也可保证等式成立，故C 错误，D 正确．12．如图所示，真空中xOy 平面直角坐标系上的A 、B 、C 三点构成等边三角形，边长L ＝2.0 m ．若将电荷量均为q ＝＋2.0×10－6 C 的两点电荷分别固定在A 、B 点，已知静电力常量k ＝9.0×109 N ·m 2/C 2，求：(1)两点电荷间的库仑力大小；(2)C 点的电场强度的大小和方向．解析：(1)根据库仑定律，A、B两点处的点电荷间的库仑力大小为F＝k q2L2①代入数据得F＝9.0×10－3 N．②(2)A、B两点处的点电荷在C点产生的场强大小相等，均为E1＝k qL2③A、B两点处的点电荷形成的电场在C点的合场强大小为E＝2E1cos 30°④由③④式并代入数据得E≈7.8×103 N/C场强E的方向沿y轴正方向．答案：(1)9.0×10－3 N(2)7.8×103 N/C方向沿y轴正方向二、【电场能的性质】1．在电场中，下列说法正确的是()A．某点的电场强度大，该点的电势一定高B．某点的电势高，试探电荷在该点的电势能一定大C．某点的场强为零，试探电荷在该点的电势能一定为零D．某点的电势为零，试探电荷在该点的电势能一定为零解析：选D．电势是人为规定的，与电场强度无关，电势能与零势能面的选取有关，与电场强度无关，A、C错误；负电荷在高电势处电势能小，B错误；根据E p＝φq可知，电势为零，电势能为零，D正确．2．(多选)如图所示，虚线a、b、c代表某一电场中的三个等势面，相邻等势面之间的电势差相等，实线为一带正电的粒子仅在电场力作用下通过该区域时的运动轨迹，P、R、Q是这条轨迹上的三点，其中R在等势面b上．下列判断正确的是()A．三个等势面中，c的电势最低B．带电粒子在P点的电势能比在Q点的大C．带电粒子在P点的动能与电势能之和比在Q点的小D．带电粒子在R点的加速度方向垂直于等势面b解析：选ABD．带电粒子所受电场力指向轨迹弯曲的内侧，电场线与等势面垂直，且由于带电粒子带正电，因此电场线指向右下方，根据沿电场线电势降低，故A正确；根据带电粒子受力情况可知，若粒子从P到Q过程，电场力做正功，动能增大，电势能减小，故带电粒子在P点具有的电势能比在Q点具有的电势能大，故B正确；只有电场力做功，所以带电粒子在P点的动能与电势能之和与在Q点的相等，故C错误；电场的方向总是与等势面垂直，所以R点的电场线的方向与该处的等势面垂直，而带正电粒子受到的电场力的方向与电场线的方向相同，加速度的方向又与受力的方向相同，所以带电粒子在R点的加速度方向垂直于等势面b，故D正确．3. (多选)M、N是某电场中一条电场线上的两点，从M点由静止释放一电子，电子仅在电场力的作用下沿电场线由M点运动到N点，其电势能随位移变化的关系如图所示，则下列说法正确的是()A．M、N两点的场强关系为E M<E NB．M、N两点的场强关系为E M>E NC．M、N两点的电势关系为φM<φND．M、N两点的电势关系为φM>φN解析：选BC．电子由M点运动到N点的过程中，通过相同位移时，电势能的减小量越来越小，说明电场力做功越来越慢，可知，电子所受的电场力越来越小，场强减小，则有E M>E N，故A错误，B正确；负电荷在低电势处电势能大，故M点的电势低于N点的电势，即φM<φN，故C正确，D错误．4. (多选)图中虚线A、B、C、D表示匀强电场的等势面，一带正电的粒子只在电场力的作用下，从a点运动到b点，轨迹如图中实线所示，下列说法中正确的是()A．等势面A电势最低B．粒子从a运动到b，动能减小C．粒子从a运动到b，电势能减小D．粒子从a运动到b的过程中电势能与动能之和不变解析：选CD．电场线与等势面垂直，带正电粒子所受电场力的方向与场强方向相同，曲线运动所受合力指向曲线的凹侧；带正电的粒子只在电场力的作用下，从a点运动到b 点，轨迹如图中实线所示，可画出速度和电场线及受力方向如图，则电场力的方向向右，电场线的方向向右，顺着电场线电势降低，等势面A电势最高，故A项错误；粒子从a运动到b，只受电场力，电场力的方向与运动方向成锐角，电场力做正功，粒子的电势能减小，动能增加，只受电场力作用，粒子的电势能与动能之和不变，故B项错误，C、D项正确．5．如图所示，实线表示某电场的电场线(方向未标出)，虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M点和N点的电势分别为φM、φN，粒子在M和N时加速度大小分别为a M、a N，速度大小分别为v M、v N，电势能分别为E p M、E p N.下列判断正确的是()A．v M<v N , a M<a N B．v M<v N , φM<φNC．φM<φN , E p M<E p N D．a M<a N , E p M<E p N解析：选D．根据带负电粒子的运动轨迹可以判断出电场线的方向大致是从右向左，N 点的电势低于M点的电势，N点处的电场线较密，所以粒子在N点时的加速度大于其在M 点时的加速度，粒子从N点运动到M点的过程中电场力一直在做正功，所以粒子在M点的速率大于在N点的速率，电势能在减小，故D正确．6.如图所示，实线表示一匀强电场的电场线，电场方向未知．一电子以一定的初速度由A 点射入电场，虚线为电子的运动轨迹，B 点是运动轨迹上的一点，则( )A ．A 点电势高于B 点电势B ．电子在B 点的电势能大于在A 点的电势能C ．电子在A 点的速度大于在B 点的速度D ．电子由A 到B ，电场力先做负功后做正功解析：选D ．由曲线运动的知识可知：电子所受的电场力向左，由于电子的受力与场强方向相反，可知电场线向右，结合沿着电场线电势逐渐降低得φB >φA ，故A 错误；电子从A 到B 点过程中，电场力先与速度方向成钝角做负功，后与速度方向成锐角做正功，D 项正确；由A 到B ，电场力做的总功为正功，则电子的电势能减小，即B 点的电势能小于A 点的电势能，动能增大，则B 点的速度大于A 点的速度，故B 、C 错误．7.如图所示，在直角三角形所在的平面内存在匀强电场，其中A 点电势为0，B 点电势为3 V ，C 点电势为6 V ．已知∠AC B ＝30°，AB 边长为 3 m ，D 为AC 的中点，将一点电荷放在D 点，且点电荷在C 点产生的场强大小为1.5 N/C ，则放入点电荷后，B 点场强为( )A ．2.5 N/CB ．3.5 N/C C ．2 2 N/CD ． 5 N/C解析：选A ．根据匀强电场中任意平行相等线段两端点的电势差相等，可知B 、D 两点电势相等，BD 连线为等势线，根据沿电场线方向电势逐渐降低可知，与BD 连线垂直且指向A 的方向为电场方向，如图所示．根据匀强电场中电场强度与电势差关系，匀强电场的电场强度E ＝U d ＝33cos 30°N/C ＝2 N/C ．根据点电荷电场的特点可知，放在D 点的点电荷在B 点产生的电场强度与在C 点产生的电场强度大小相等，都是1.5 N/C ，方向沿BD 连线，根据电场叠加原理，B 点的电场强度大小为E B ＝22＋1.52 N/C ＝2.5 N/C ，选项A 正确．8．在坐标－x 0到x 0之间有一静电场，x 轴上各点的电势φ随坐标x 的变化关系如图所示，一电荷量为e 的质子从－x 0处以一定初动能仅在电场力作用下沿x 轴正向穿过该电场区域．则该质子( )A ．在－x 0～0区间一直做加速运动B ．在0～x 0区间受到的电场力一直减小C ．在－x 0～0区间电势能一直减小D ．在－x 0～0区间电势能一直增加解析：选D ．从－x 0到0，电势逐渐升高，意味着该区域内的场强方向向左，质子受到的电场力向左，与运动方向相反，所以质子做减速运动，A 错误；设在x ～x ＋Δx ，电势为φ～φ＋Δφ，根据场强与电势差的关系式E ＝ΔφΔx ，当Δx 无限趋近于零时，ΔφΔx表示x 处的场强大小(即φ-x 图线的斜率)，从0到x 0区间，图线的斜率先增加后减小，所以电场强度先增大后减小，根据F ＝Ee ，质子受到的电场力先增大后减小，B 错误；在－x 0～0区间质子受到的电场力方向向左，与运动方向相反，电场力做负功，电势能增加，C 错误，D 正确．9．(多选)某静电场中x 轴上电场强度E 随x 变化的关系如图所示，设x 轴正方向为电场强度的正方向．一带电荷量大小为q 的粒子从坐标原点O 沿x 轴正方向运动，结果粒子刚好能运动到x ＝3x 0处，假设粒子仅受电场力作用，E 0和x 0已知，下列说法正确的是( )A ．粒子一定带负电B ．粒子的初动能大小为32qE 0x 0 C ．粒子沿x 轴正方向运动过程中电势能先增大后减小D ．粒子沿x 轴正方向运动过程中最大动能为2qE 0x 0解析：选BD ．如果粒子带负电，粒子在电场中一定先做减速运动后做加速运动，因此粒子在x ＝3x 0处的速度不可能为零，故粒子一定带正电，A 错误；根据动能定理12qE 0x 0－12×2qE 0·2x 0＝0－E k0，可得E k0＝32qE 0x 0，B 正确；粒子向右运动的过程中，电场力先做正功后做负功，因此电势能先减小后增大，C 错误；粒子运动到x 0处动能最大，根据动能定理12qE0x0＝E kmax－E k0，解得E kmax＝2qE0x0，D正确．10．(多选)在金属球壳的球心有一个正点电荷，球壳内外的电场线分布如图所示．下列说法正确的是()A．M点的电场强度比K点的大B．球壳内表面带负电，外表面带正电C．试探电荷－q在K点的电势能比在L点的大D．试探电荷－q沿电场线从M点运动到N点，电场力做负功解析：选ABD．由电场线的疏密程度可知，M点的场强大于N点，A正确；由于感应起电，在金属球壳的内表面感应出负电，外表面感应出正电，B正确；负电荷在电场中，沿电场线方向运动，电场力做负功，电势能增加，可知C错误，D正确．11．(多选)静电场中，一带电粒子仅在电场力的作用下自M点由静止开始运动，N为粒子运动轨迹上的另外一点，则()A．运动过程中，粒子的速度大小可能先增大后减小B．在M、N两点间，粒子的轨迹一定与某条电场线重合C．粒子在M点的电势能不低于其在N点的电势能D．粒子在N点所受电场力的方向一定与粒子轨迹在该点的切线平行解析：选AC．如图所示，在两正电荷形成的电场中，一带正电的粒子在两电荷的连线上运动时，粒子有可能经过先加速再减速的过程，A对．粒子运动轨迹与电场线重合需具备初速度为0、电场线为直线、只受电场力三个条件，B错．带电粒子仅受电场力在电场中运动时，其动能与电势能的总量不变，E k M＝0，而E k N≥0，故E p M≥E p N，C对．粒子运动轨迹的切线方向为速度方向，由于粒子运动轨迹不一定是直线，故N点电场力方向与轨迹切线方向不一定平行，D错．12．(多选)如图，同一平面内的a、b、c、d四点处于匀强电场中，电场方向与此平面平行，M为a、c连线的中点，N为b、d连线的中点．一电荷量为q(q＞0)的粒子从a点移动到b点，其电势能减小W1；若该粒子从c点移动到d点，其电势能减小W2.下列说法正确的是( )A ．此匀强电场的场强方向一定与a 、b 两点连线平行B ．若该粒子从M 点移动到N 点，则电场力做功一定为W 1＋W 22C ．若c 、d 之间的距离为L ，则该电场的场强大小一定为W 2qL D ．若W 1＝W 2，则a 、M 两点之间的电势差一定等于b 、N 两点之间的电势差解析：选BD ．结合题意，只能判定φa ＞φb ，φc ＞φd ，但电场方向不能得出，故A 错误．电场强度的方向沿c →d 时，才有场强E ＝W 2qL，故C 错误．由于M 、N 分别为ac 和bd 的中点，对于匀强电场，φM ＝φa ＋φc 2，φN ＝φb ＋φd 2，则U MN ＝U ab ＋U cd 2，可知该粒子从M 点移动到N 点的过程中，电场力做功W ＝W 1＋W 22，故B 正确．若W 1＝W 2，则φa －φb ＝φc －φd ，变形得φa －φc ＝φb －φd ，即U ac ＝U bd ，而U aM ＝U ac 2，U bN ＝U bd 2，可知U aM ＝U bN ，故D 正确． 13．如图所示，a 、b 、c 、d 是某匀强电场中的四个点，它们正好是一个矩形的四个顶点，ab ＝cd ＝L ，ad ＝bc ＝2L ，电场线与矩形所在的平面平行．已知a 点电势为20 V ，b 点电势为24 V ，d 点电势为12 V ．一个质子从b 点以速度v 0射入此电场，入射方向与bc 成45°角，一段时间后经过c 点．不计质子的重力．下列判断正确的是( )A ．c 点电势高于a 点电势B ．场强的方向由b 指向dC ．质子从b 运动到c ，电场力做功为8 eVD ．质子从b 运动到c ，电场力做功为4 eV解析：选C ．由于是匀强电场，故a 、d 的中点(设为E )电势应为a 、d 两点电势和的一半，即16 V ，那么E 、b 的中点F 电势是20 V ，和a 点一样．连接a 、F 得到等势线，则电场线与它垂直，正好是由b 指向E .那么cE 平行于aF ，故c 点电势与E 相同，也为16 V ，小于a 点电势，A 错误；场强的方向由b 指向E ，B 错误；从b 到c 电势降落了8 V ，质子电荷量为e ，质子从b 运动到c ，电场力做功8 eV ，电势能减小8 eV ，C 正确，D 错误．14.如图所示，在空间中存在竖直向上的匀强电场，质量为m 、电荷量为＋q 的物块从A 点由静止开始下落，加速度为34g ，下落高度H 到B 点后与一轻弹簧接触，又下落h 后到达最低点C ，整个过程中不计空气阻力，且弹簧始终在弹性限度内，重力加速度为g ，则带电物块在由A 点运动到C 点过程中，下列说法正确的是( )A ．该匀强电场的电场强度为3mg 4q B ．带电物块机械能减少量为mg (H ＋h )4C ．带电物块电势能的增加量为mg (H ＋h )4 D ．弹簧弹性势能的增加量为mg (H ＋h )4解析：选C ．根据牛顿第二定律得mg －Eq ＝m ·34g ，所以E ＝mg 4q，选项A 错误；物块、弹簧系统机械能的减少量为ΔE ＝Eq ·(H ＋h )＝mg (H ＋h )4，选项B 错误；物块电势能的增加量为ΔE p ＝Eq ·(H ＋h )＝mg (H ＋h )4，选项C 正确；根据动能定理得mg (H ＋h )－Eq (H ＋h )－E 弹＝0，所以E 弹＝3mg (H ＋h )4，选项D 错误．三、【电容器与电容 带电粒子在电场中的运动】1．(多选)如图为某一机器人上的电容式位移传感器工作时的简化模型图．当被测物体在左右方向发生位移时，电介质板随之在电容器两极板之间移动，连接电容器的静电计会显示电容器电压的变化，进而能测出电容的变化，最后就能探测到物体位移的变化，若静电计上的指针偏角为θ，则被测物体( )A ．向左移动时，θ增大B ．向右移动时，θ增大C ．向左移动时，θ减小D ．向右移动时，θ减小 解析：选BC ．由公式C ＝εr S 4πkd，可知当被测物体带动电介质板向左移动时，导致两极板间电介质增大，则电容C 增大，由公式C ＝Q U可知电荷量Q 不变时，U 减小，则θ减小，故A 错误，C 正确；由公式C ＝εr S 4πkd，可知当被测物体带动电介质板向右移动时，导致两极板间电介质减小，则电容C 减少，由公式C ＝Q U可知电荷量Q 不变时，U 增大，则θ增大，故B 正确，D 错误．2.如图所示，平行板电容器上极板带正电，从上极板的端点A 点释放一个带电荷量为＋Q (Q ＞0)的粒子，粒子重力不计，以水平初速度v 0向右射出，当它的水平速度与竖直速度的大小之比为1∶2时，恰好从下端点B 射出，则d 与L 之比为( )A ．1∶2B ．2∶1C ．1∶1D ．1∶3解析：选C ．设粒子从A 到B 的时间为t ，粒子在B 点时，竖直方向的分速度为v y ，由类平抛运动的规律可得L ＝v 0t ，d ＝v y 2t ，又v 0∶v y ＝1∶2，可得d ∶L ＝1∶1，选项C 正确．3．如图所示，一个带电粒子从粒子源飘入(初速度很小，可忽略不计)电压为U 1的加速电场，经加速后从小孔S 沿平行金属板A 、B 的中线射入，A 、B 板长为L ，相距为d ，电压为U 2.则带电粒子能从A 、B 板间飞出应该满足的条件是( )A ．U 2U 1＜2d LB ．U 2U 1＜d LC ．U 2U 1＜2d 2L 2D ．U 2U 1＜d 2L2 解析：选C ．根据qU 1＝12m v 2，t ＝L v ，y ＝12at 2＝12·qU 2md ·⎝⎛⎭⎫L v 2，由题意知，y ＜12d ，解得U 2U 1＜2d 2L2， 故选项C 正确． 4. (多选)如图所示，A 、B 为两块平行带电金属板，A 带负电，B 带正电且与大地相接，两板间P 点处固定一负电荷，设此时两极板间的电势差为U ，P 点场强大小为E ，电势为φP ，负电荷的电势能为E p ，现将A 、B 两板水平错开一段距离(两板间距不变)，下列说法正确的是( )A ．U 变大，E 变大B ．U 变小，φP 变小C ．φP 变小，E p 变大D ．φP 变大，E p 变小解析：选AC ．根据题意可知两极板间电荷量保持不变，当正对面积减小时，则由C ＝εr S 4πkd可知电容减小，由U ＝Q C 可知极板间电压增大，由E ＝U d 可知，电场强度增大，故A 正确；设P 与B 板之间的距离为d ′，P 点的电势为φP ，B 板接地，φB ＝0，则由题可知0－φP ＝Ed ′是增大的，则φP 一定减小，由于负电荷在电势低的地方电势能一定较大，所以可知电势能E p 是增大的，故C 正确．5．如图所示，竖直面内分布有水平方向的匀强电场，一带电粒子沿直线从位置a 向上运动到位置b ，在这个过程中，带电粒子( )A ．只受到电场力作用B ．带正电C ．做匀减速直线运动D ．机械能守恒解析：选C ．带电粒子沿直线从位置a 运动到位置b ，说明带电粒子受到的合外力方向与速度在一条直线上，对带电粒子受力分析，应该受到竖直向下的重力和水平向左的电场力，电场力方向与电场线方向相反，所以带电粒子带负电，故A 、B 错误；由于带电粒子做直线运动，所以电场力和重力的合力应该和速度在一条直线上且与速度方向相反，故带电粒子做匀减速直线运动，故C 正确；电场力做负功，机械能减小，故D 错误．6．反射式速调管是常用的微波器件之一，它利用电子团在电场中的振荡来产生微波，其振荡原理与下述过程类似．如图所示，在虚线MN 两侧分别存在着方向相反的两个匀强电场，一带电微粒从A 点由静止开始，在电场力作用下沿直线在A 、B 两点间往返运动．已知电场强度的大小分别是E 1＝2.0×103 N/C 和E 2＝4.0×103N/C ，方向如图所示．带电微粒质量m ＝1.0×10－20 kg ，带电荷量q ＝－1.0×10－9 C 、A 点距虚线MN 的距离d 1＝1.0 cm ，不计带电微粒的重力，忽略相对论效应．求：(1)B 点到虚线MN 的距离d 2；(2)带电微粒从A 点运动到B 点所经历的时间t .解析：(1)带电微粒由A 运动到B 的过程中，由动能定理有 |q |E 1d 1－|q |E 2d 2＝0，E 1d 1＝E 2d 2，解得d 2＝0.50 cm.(2)设微粒在虚线MN 两侧的加速度大小分别为a 1、a 2，由牛顿第二定律有|q |E 1＝ma 1，|q |E 2＝ma 2，设微粒在虚线MN 两侧运动的时间分别为t 1、t 2，由运动学公式有d 1＝12a 1t 21，d 2＝12a 2t 22. 又t ＝t 1＋t 2，解得t ＝1.5×10－8 s.答案：(1)0.50 cm (2)1.5×10－8 s7．如图所示，空间存在两块平行的彼此绝缘的带电薄金属板A 、B ，间距为d ，中央分。

高中物理静电场能量相关基础练习题（含答案）一、多选题1．一带负电的粒子只在电场力作用下沿x 轴正向运动，其电势能Ep 随位移x 的变化如图所示，其中O ～x 2段是抛物线，x 1处是顶点，x 2～x 3段是直线，且与抛物线相切。

粒子由O ～x 3运动过程中，下列判断正确的是（ ）A ．x 3处的电势最高B ．O ～ x 1段粒子动能增大C ．x 1～x 2段粒子电场强度增大D ．x 2～x 3段粒子做匀速直线运动2．在某电场中沿一条直线建立x 轴，一个带正电的试探电荷以某初速度从0x =位置开始只在电场力作用下沿x 轴正方向运动，以无穷远处为零电势点，试探电荷在沿x 轴运动的过程中电势能随x 的变化规律如图所示。

下列说法正确的是（ ）A ．在2x x =位置，电场强度为零B ．试探电荷由0x =位置到2x x =位置的过程中加速度逐渐减小C ．试探电荷在1x x =位置与3x x =位置所受电场力相同D ．试探电荷在2x x =位置与4x x =位置速度大小一定不相等二、单选题3．某空间存在一个范围足够大的电场，x 轴上各点的电势φ随坐标x 变化规律如图，O 点是坐标原点．一带电粒子只在电场力作用下沿x 轴做直线运动，某时刻经过O 点，速度沿+x 方向．不考虑粒子的重力，关于电场和粒子的运动，下列说法中正确的是（ ）A ．电场一定是沿+x 轴方向的匀强电场B ．粒子做匀变速直线运动C ．粒子可能做周期性的往复运动D ．粒子在运动过程中，动能与电势能之和可能不断增大4．空间存在着平行于x 轴方向的静电场，A 、M 、O 、N 、B 为x 轴上的点，OA ＜OB ，OM =ON ，AB 间的电势φ随x 的分布为如图．一个带电粒子在电场中仅在电场力作用下从M 点由静止开始沿x 轴向右运动，则下列判断中正确的是（ ）A ．粒子可能带正电B ．粒子一定能通过N 点C ．粒子从M 向O 运动过程所受电场力逐渐增大D ．AO 间的电场强度小于OB 间的电场强度5．一带负电的粒子只在电场力作用下沿x 轴正向运动，其电势能p E 随位移x 变化的关系如图所示，其中20x 段是关于直线1x x =对称的曲线，23x x 段是直线，则下列说法正确的是（ ）A ．1x 处电场强度最小，但不为零B ．粒子在20x 段做匀变速运动，23x x 段做匀速直线运动C ．在1x 、2x 、3x 处电势1ϕ，2ϕ，3ϕ的关系为123ϕϕϕ<<x x段是匀强电场D．236．某半导体PN结中存在电场，取电场强度E的方向为x轴正方向，其E-x关系如图所示，ON=OP，OA=OB。

第1章《静电场》测试题一、单选题（每小题只有一个正确答案）1．放在绝缘支架上的两个相同金属球相距为d，球的半径比d小得多，分别带有q和-3q的电荷，相互作用力为F。

现将这两个金属球接触，然后分开，仍放回原处，则它们的相互作用力将为（）A．引力且大小为3F B．斥力且大小为F/3C．斥力且大小为2F D．斥力且大小为3F2．真空中两个静止点电荷间的静电力大小为F．若电荷电量不变，两点电荷间的距离减小到原来的，则两点电荷间的静电力大小为（）A． B． C．4F D．2F3．在静电场中，关于场强和电势的说法正确的是（）A．电势高的地方电场强度不一定大B．电场强度大的地方电势一定高C．电势为零的地方场强也一定为零D．场强为零的地方电势也一定为零4．真空中有两个静止的点电荷，它们之间静电力的大小为F．如果保持这两个点电荷之间的距离不变，而将它们的电荷量都变为原来的2倍，那么它们之间的静电力的大小应为（）A．F/2 B．2F C．F/4 D．4F5．空间有平行于纸面的匀强电场，一电荷量为-q的质点(重力不计)，在恒定拉力F的作用下沿虚线由M匀速运动到N，如图所示，已知力F和MN间夹角为θ，MN间距离为d，则（）A．MN两点的电势差为sin FdqB．匀强电场的电场强度大小为F qC ．带电质点由M 运动到N 的过程中，电势能减少了Fd cos θD ．若要使带电质点由N 向M 做匀速直线运动，则F 必须反向6．两个完全相同的带同种电荷的金属小球（可看成点电荷），其中一个球的带电量为Q 5，另一个球的带电量为Q 7。

当它们静止于空间某两点时，静电力大小为F 。

现将两球接触后再放回原处，则它们间静电力的大小为（ ）A ．F 351B ．F 35C ．F 3635D ．F 3536 7．两相同带电小球，带有等量的同种电荷，用等长的绝缘细线悬挂于O 点，如图所示。

平衡时，两小球相距r ，两小球的直径比r 小得多，若将两小球的电量同时各减少一半，当它们重新平衡时，两小球间的距离( )A ．大于r/2B ．等于r/2C ．小于r/2D ．无法确定8．如图所示，平行板电容器与电动势为E 的直流电源(内阻不计)连接，下极板接地．一带电油滴位于电容器中的P 点且恰好处于平衡状态．现将平行板电容器的下极板竖直向上移动一小段距离(仍在P 点下方) （ ）A ．电容器的电容减小，则极板带电量将增大B ．带电油滴将沿竖直方向向下运动C ．P 点的电势将升高D ．带电油滴的电势能将增大9．在静电场中，下列说法正确的是（ ）A ．沿着电场线方向，电势一定越来越低B ．电场强度为零的点，电势一定为零C ．电场强度处处相同的区域内，电势也一定处处相同D ．电场强度和电势都是矢量10．有一电场的电场线如右图所示，场中A、B两点的电场强度大小和电势分别用E A、E B和φA、φB表示，则（）A．E A>E B，φA>φ B B．E A>E B，φA<φ BC．E A<E B，φA>φ B D．E A<E B，φA<φB11．下列说法中正确的是（）A．电场强度和电势都是矢量B．电势为零的地方，电场强度也一定为零C．把电荷从电场中一点移至另一点电场力有可能不做功D．把电荷从电场中一点移至另一点电场力一定做功12．现有两极板M（+）、N（一)，板长80cm，板间距20cm，在两板间加一周期性的直流电压，如图所示。
