高二物理《静电场》单元测试题附答案

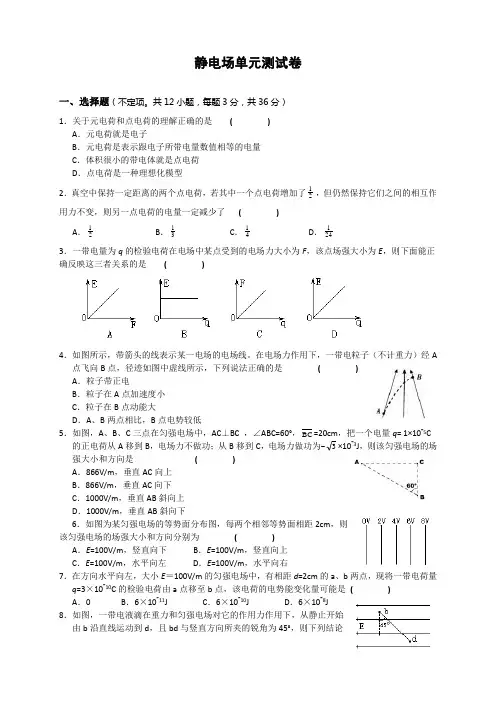

静电场单元测试卷一、选择题（不定项。

共12小题，每题3分，共36分）1．关于元电荷和点电荷的理解正确的是( )A．元电荷就是电子B．元电荷是表示跟电子所带电量数值相等的电量C．体积很小的带电体就是点电荷D．点电荷是一种理想化模型2．真空中保持一定距离的两个点电荷，若其中一个点电荷增加了21，但仍然保持它们之间的相互作用力不变，则另一点电荷的电量一定减少了( )A．21B．31C．41D．2413．一带电量为q的检验电荷在电场中某点受到的电场力大小为F，该点场强大小为E，则下面能正确反映这三者关系的是( )4．如图所示，带箭头的线表示某一电场的电场线。

在电场力作用下，一带电粒子（不计重力）经A 点飞向B点，径迹如图中虚线所示，下列说法正确的是( )A．粒子带正电B．粒子在A点加速度小C．粒子在B点动能大D．A、B两点相比，B点电势较低5．如图，A、B、C三点在匀强电场中，AC⊥BC ，∠ABC=60°，BC=20cm，把一个电量q= 1×10-5C 的正电荷从A移到B，电场力不做功；从B移到C，电场力做功为−3×10-3J，则该匀强电场的场强大小和方向是( )A．866V/m，垂直AC向上B．866V/m，垂直AC向下C．1000V/m，垂直AB斜向上D．1000V/m，垂直AB斜向下6．如图为某匀强电场的等势面分布图，每两个相邻等势面相距2cm，则该匀强电场的场强大小和方向分别为( )A．E=100V/m，竖直向下B．E=100V/m，竖直向上C．E=100V/m，水平向左D．E=100V/m，水平向右7．在方向水平向左，大小E＝100V/m的匀强电场中，有相距d=2cm的a、b两点，现将一带电荷量q=3×10-10C的检验电荷由a点移至b点，该电荷的电势能变化量可能是( )A．0 B．6×10-11J C．6×10-10J D．6×10-8J8．如图，一带电液滴在重力和匀强电场对它的作用力作用下，从静止开始由b沿直线运动到d，且bd与竖直方向所夹的锐角为45°，则下列结论正确的是( )A ．此液滴带负电B ．液滴的加速度等于2gC ．合外力对液滴做的总功等于零D ．液滴的电势能减少9．如图所示，A 、B 、C 、D 为匀强电场中相邻的四个等势面，一个电子垂直经过等势面D 时，动能为20eV ，飞经等势面C 时，电势能为－10eV ，飞至等势面B 时速度恰好为零，已知相邻等势面间的距离为5cm ，则下列说法正确的是 ( ) A ．等势面A 的电势为－10V B ．匀强电场的场强大小为200V/m C ．电子再次飞经D 势面时，动能为10eV D ．电子的运动为匀变速直线运动10．对于电容C =UQ ，以下说法正确的是 ( ) A ．一只电容充电荷量越大，电容就越大B ．对于固定电容器，它所充电荷量跟它两极板间所加电压的比值保持不变C ．可变电容器的充电荷量跟加在两极间的电压成反比D ．如果一个电容器没有电压，就没有充电荷量，也就没有电容11．如图所示，A 为空心金属球，B 为靠近A 的另一个原来不带电的枕形金属壳。

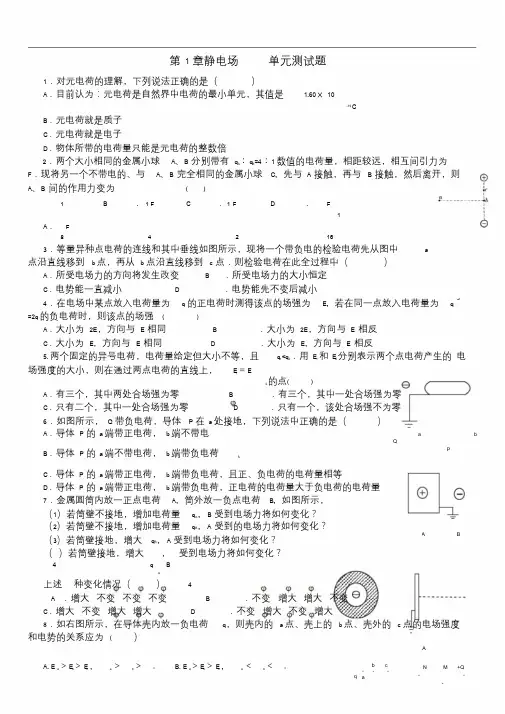

第1 章静电场单元测试题1．对元电荷的理解，下列说法正确的是（）A．目前认为：元电荷是自然界中电荷的最小单元，其值是 1.60 ×10-19 CB．元电荷就是质子C．元电荷就是电子D．物体所带的电荷量只能是元电荷的整数倍2．两个大小相同的金属小球A、B分别带有q A︰q B=4︰1 数值的电荷量，相距较远，相互间引力为F．现将另一个不带电的、与A、B完全相同的金属小球C，先与A接触，再与B接触，然后离开，则A、B间的作用力变为( )1 B ．1 F C ．1 F D ． F1A． F8 4 2 163．等量异种点电荷的连线和其中垂线如图所示，现将一个带负电的检验电荷先从图中 a点沿直线移到 b 点，再从 b 点沿直线移到 c 点．则检验电荷在此全过程中（）A．所受电场力的方向将发生改变 B ．所受电场力的大小恒定C．电势能一直减小 D ．电势能先不变后减小4．在电场中某点放入电荷量为q 的正电荷时测得该点的场强为E，若在同一点放入电荷量为q′=2q 的负电荷时，则该点的场强( )A．大小为2E，方向与E相同 B ．大小为2E，方向与E相反C．大小为E，方向与E相同 D ．大小为E，方向与E相反5. 两个固定的异号电荷，电荷量给定但大小不等，且q1<q2．用E1和E2 分别表示两个点电荷产生的电场强度的大小，则在通过两点电荷的直线上，E1＝E2的点( )A．有三个，其中两处合场强为零 B ．有三个，其中一处合场强为零C．只有二个，其中一处合场强为零 D ．只有一个，该处合场强不为零6．如图所示，Q带负电荷，导体P在a 处接地，下列说法中正确的是（）A．导体P的a 端带正电荷， b 端不带电B．导体P的a 端不带电荷，b 端带负电荷A Qa bpC．导体P的a 端带正电荷，b 端带负电荷，且正、负电荷的电荷量相等D．导体P的a 端带正电荷，b 端带负电荷，正电荷的电荷量大于负电荷的电荷量7．金属圆筒内放一正点电荷A，筒外放一负点电荷B，如图所示，（1）若筒壁不接地，增加电荷量q A，B受到电场力将如何变化？（2）若筒壁不接地，增加电荷量q B，A受到的电场力将如何变化？（3）若筒壁接地，增大q B，A受到电场力将如何变化？（）若筒壁接地，增大，受到电场力将如何变化？4 q BA上述种变化情况（） 4A BA ．增大不变不变不变B ．不变增大增大不变C．增大不变增大增大 D ．不变增大不变增大8．如右图所示，在导体壳内放一负电荷q，则壳内的 a 点、壳上的 b 点、壳外的 c 点的电场强度和电势的关系应为( ）AA. E a＞E b＞E c， a ＞b＞ cB. E a＞E b＞E c， a ＜b＜ cqb c···aN M +Q···pC. E a＞E c＞E b，a＜b＜ cD. E a＞E c＞E b， a ＞b＞ c B9．如图所示，AB是一个接地的很大的薄金属板，其右侧P点有一带电荷量为Q的正电荷，N为金属板外表面上的一点，P到金属板的垂直距离PN＝d，M为PN连线的中点．关于M、N两点的场强和电1势，如下说法正确的是（ ）A ．M点的N 点的电势点高， M 点的N 点的场强大 2 B ．M 点的场强大小为 4kQ/d C ．N 点的电势为零，场强不为零 D ．N 点的电势和场强都为零 10．图中所示是一个平行板电容电容为 C ，带为 Q ，上极板带正电．现将探电 荷 q 由两极板间的 A 点移动到 B 点，如图所示． A 、B 两点间的距离为 线A B 与极板 30°．则探电荷 q 所做的功等于 （ ） A． q Cs Qd B ． q Qs Cd + + + + 030 A dB C． qQs 2Cd D ． qCs 2Qd - - - - 11．如图是一个说明示波管工作的原理图，电子经加速电场（加速电压为 U 1）加速后垂直进入偏 转电场，离开偏转电场时是 h ，两平行板间的距离为 d ，电压为 U 2，板 l ，每单位电压引起的偏移 可采用下列哪些方法（ ） A ．增大 U 2 B ．减小 l C ．减小 d D ．增大 U112．如图所示，电子由静止经匀强电场加速电压为 U 1，偏转电压为 U 2，则（ ） A ．电子最终具有的动能 E K ≤ e(U 1＋U 2/2)U 1A B ．为使电出电场， U 1必须大于 U 2C ．D ．若增大 U 1，则电子 B 13．在“电场中等势绘”实验中： ⑴所用器材除了木板、白导线、电池、开关必须有 和 ． ⑵在实验过程中① ，② ，③ ⑶在实验中两侧找到了实验所需要的两点“ 1”、“ 2”（如图甲所示），则当此探针与“ 1”点接触时，电表的 （左偏、偏、指零、右偏）． 能．（填“增大”、“减小”或“不变”）2电源 C·B AA B·1·····e·· 2D甲乙13 题图14 题图14．在图示的实验装置中，已充电的平行板电容器的极板A与一静电计相连接，极板B接地．若极板B稍向上移，则电容器电容，静电计指针偏角；若极板B稍向右水平移动，则电容器的带电荷量．（填“增大”、“减小”或“不变”）15．如图所示，在不带电的半径为R的导体球附近一点A处，从无限远处移来一点电荷，点电荷的电荷量为q，若A点到球面的距离为L，当达到静电平衡时，导体球上的感应电荷在球心O处产生的场强的大小等于多少？其方向如何？R+qo··AL16. 如图所示，用金属丝A、B弯成半径r =1m的圆，但在AB之间留出一小缺口, d=2cm，相对圆弧来说是很小的间隙，将电荷量9Q 3.13 10 C的正电荷均匀分布在金属丝上．求圆心O处的电场强度．rAdBO16 题图17．质量为m，带电荷量为- q 的微粒（重力不计），在匀强电场中的A点时速度为v，方向与电场线垂直，在B点时速度大小为2V，如图所示，已知A、B两点间的距离为d．求：（1）A、B两点的电压；（2）电场强度的大小和方向．BA318．某同学用精度较高的电压表测量匀强电场中A、B、C三点的电压，得到的读数分别为U AB=4V，0，U CB=6V，已知AB=80cm，ABC=60 ，BC=60cm．（1）作出该匀强电场的电场线．（2）求场强E为多大？ ACB19．如图，光滑绝缘半球槽的半径为R，处在水平向右的匀强电场中，一质量为m的带电小球从槽的右端A处无初速沿轨道滑下，滑到最低点B时，球对轨道的压力为2mg．求（1）小球受到的电场力的大小和方向．（2）带电小球在滑动过程中的最大速度．20. 在竖直平面内建立xoy 直角坐标系，oy 表示竖直向上方向．如图所示．已知该平面内存在沿x 轴正向的区域足够大的匀强电场．一带电小球从坐标原点o 沿ox 方向以4J 的初动能竖直向上抛出．不计空气阻力，它到达的最高位置如图中M点所示．求：(1) 小球在M点时的动能 EkM．(2) 设小球落回跟抛出点在同一水平面时的位置为N，求小球到达N点时的动能 EkN．y/m64 2 v0M●O 2 4 6 8 10 12 14 x/m4静电场单元测试题答案1．A D 2.B 3.D 4.C 5.C 6.A 7.A 8.C 9.A C 10.C 11. C 12.A C D 13. （1）灵敏电流表，探针两根（2）白纸、复写纸、导电纸、上（3）指零、指零（4）增大、增大、增大14 ．减小、增大、不变15．qk 方向在AO连线上，由O点指向+q2L R１６．根据对称性可知，带电圆环在圆心O处的合场强E=0，那么补上缺口部分在圆心O处产生的场强与原缺口环在圆心O处产生的场强大小相等方向相反．考虑到2 r 比d 大很多，所以原来有缺口的带电环所带电荷的密度为2 Qr dQ2r/补上的金属部分的带电荷量Q d Q d2 r/视为点电荷，它在O处产由于d 比r 小得多，可以将Q生的场强为/ 9Q 3. 13 10 0. 02/ 9 -2E k 9 10 N/C 9 10 N/C ，方向向右．2 2r 2 3.14 1 1所以原缺口环在圆心O处产生电场的场强 E 9 10 2 N/C ，方向向左．17．解：（1）根据动能定理可得：qU1 12 2m(2v )mvAB ，得2 2U AB23mv2q.（2）由于带电微粒在电场中做类平抛运动，建立如图所示的坐标系：y vt ，1 qE2x t ，2 m2 y2 d 2x ，2 a t 4v2 2 2v 解得：E221mv2qd18．10v/m 19．F=mg/2水平向右；v m= Rg （ 5 -1 ）20．（1）从O点上升到M点，竖直方向上12y gt mgy 0 E k0 2水平方向上12x at F ma22x E 2xk 0m E k2 2t gy y gx2y2 3x 3 1 2 1 2E kM k （2）小球由O到N的时间t 2t x at a t xFx E 4 2.25J ON (2 ) 40 y4 2 2 22落到N点，重力势能变化为零，电场力做功等于机械能的变化F xON E EkN kO13JxE kN Fx E E 4x EONkO kO 2 kOy5。

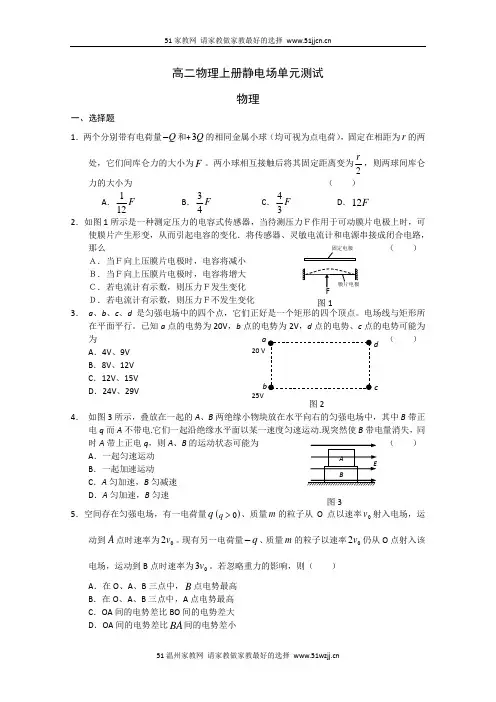

图1g 图3c d 25V图2高二物理上册静电场单元测试物理一、选择题1．两个分别带有电荷量Q -和+3Q 的相同金属小球（均可视为点电荷），固定在相距为r 的两处，它们间库仑力的大小为F 。

两小球相互接触后将其固定距离变为2r ，则两球间库仑力的大小为（ ）A ．112F B ．34F C ．43F D ．12F2．如图1所示是一种测定压力的电容式传感器，当待测压力Ｆ作用于可动膜片电极上时，可使膜片产生形变，从而引起电容的变化．将传感器、灵敏电流计和电源串接成闭合电路，那么 （ ）Ａ．当Ｆ向上压膜片电极时，电容将减小 Ｂ．当Ｆ向上压膜片电极时，电容将增大 Ｃ．若电流计有示数，则压力Ｆ发生变化Ｄ．若电流计有示数，则压力Ｆ不发生变化3． a 、b 、c 、d 是匀强电场中的四个点，它们正好是一个矩形的四个顶点。

电场线与矩形所在平面平行。

已知a 点的电势为20V ，b 点的电势为2V ，d 点的电势、c 点的电势可能为为 （ ）A ．4V 、9VB ．8V 、12VC ．12V 、15VD ．24V 、29V4． 如图3所示，叠放在一起的A 、B 两绝缘小物块放在水平向右的匀强电场中，其中B 带正电q 而A 不带电.它们一起沿绝缘水平面以某一速度匀速运动.现突然使B 带电量消失，同时A 带上正电q ，则A 、B 的运动状态可能为 （ ）A ．一起匀速运动B ．一起加速运动C ．A 匀加速，B 匀减速D ．A 匀加速，B 匀速5．空间存在匀强电场，有一电荷量q ()0>q 、质量m 的粒子从O 点以速率0v 射入电场，运动到A 点时速率为02v 。

现有另一电荷量q -、质量m 的粒子以速率02v 仍从O 点射入该电场，运动到B 点时速率为03v 。

若忽略重力的影响，则（ ） A ．在O 、A 、B 三点中，B 点电势最高 B ．在O 、A 、B 三点中，A 点电势最高 C ．OA 间的电势差比BO 间的电势差大 D ．OA 间的电势差比BA 间的电势差小图 4图 5图66．如图4所示，中子内有一个电荷量为 + 23 e 的上夸克和两个电荷量为 - 13 e 的下夸克，3个夸克都分布在半径为 r 的同一圆周上，则上夸克所在处的电场强度为（ ）A ．ke r 2B ．ke3r2 C ．ke 9r 2D ．2ke 3r2 7．如图5所示的直线是真空中的某电场的一条电场线，AB 是这条电场线上的两点。

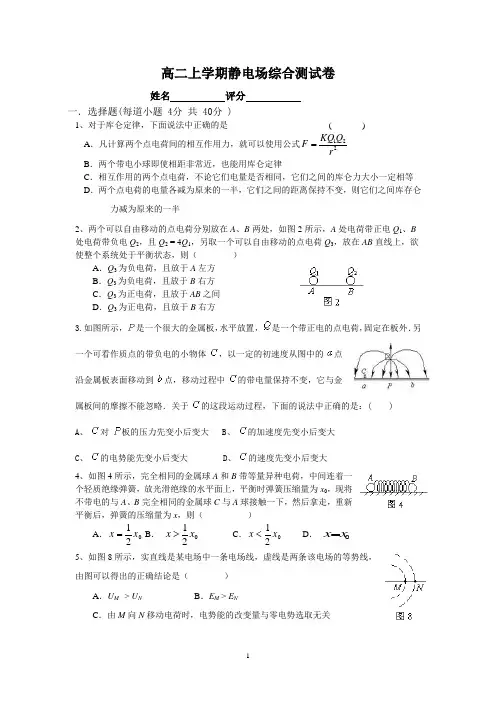

高二上学期静电场综合测试卷姓名 评分 一．选择题(每道小题 4分 共 40分 )1、对于库仑定律，下面说法中正确的是 ( ) A ．凡计算两个点电荷间的相互作用力，就可以使用公式122KQ Q F r =B ．两个带电小球即使相距非常近，也能用库仑定律C ．相互作用的两个点电荷，不论它们电量是否相同，它们之间的库仑力大小一定相等D ．两个点电荷的电量各减为原来的一半，它们之间的距离保持不变，则它们之间库存仑力减为原来的一半2、两个可以自由移动的点电荷分别放在A 、B 两处，如图2所示，A 处电荷带正电Q 1、B 处电荷带负电Q 2，且Q 2 = 4Q 1，另取一个可以自由移动的点电荷Q 3，放在AB 直线上，欲使整个系统处于平衡状态，则（ ） A ．Q 3为负电荷，且放于A 左方 B ．Q 3为负电荷，且放于B 右方 C ．Q 3为正电荷，且放于AB 之间D ．Q 3为正电荷，且放于B 右方 3.如图所示， 是一个很大的金属板，水平放置， 是一个带正电的点电荷，固定在板外．另一个可看作质点的带负电的小物体，以一定的初速度从图中的 点沿金属板表面移动到点，移动过程中的带电量保持不变，它与金属板间的摩擦不能忽略．关于的这段运动过程，下面的说法中正确的是：( )A 、对板的压力先变小后变大 B 、的加速度先变小后变大 C 、的电势能先变小后变大 D 、的速度先变小后变大4、如图4所示，完全相同的金属球A 和B 带等量异种电荷，中间连着一个轻质绝缘弹簧，放光滑绝缘的水平面上，平衡时弹簧压缩量为x 0，现将不带电的与A 、B 完全相同的金属球C 与A 球接触一下，然后拿走，重新平衡后，弹簧的压缩量为x ，则（ ）A ．x x =120 B ． x x >120C ．x x <120 D ． x x =05、如图8所示，实直线是某电场中一条电场线，虚线是两条该电场的等势线，由图可以得出的正确结论是（ ）A ．U M > U NB ．E M > E NC ．由M 向N 移动电荷时，电势能的改变量与零电势选取无关D ．某电荷在M 点或N 点的电势能与零电势的选取无关6、如图9所示，将一绝缘导体AB 置于一带负电荷的小球近旁。

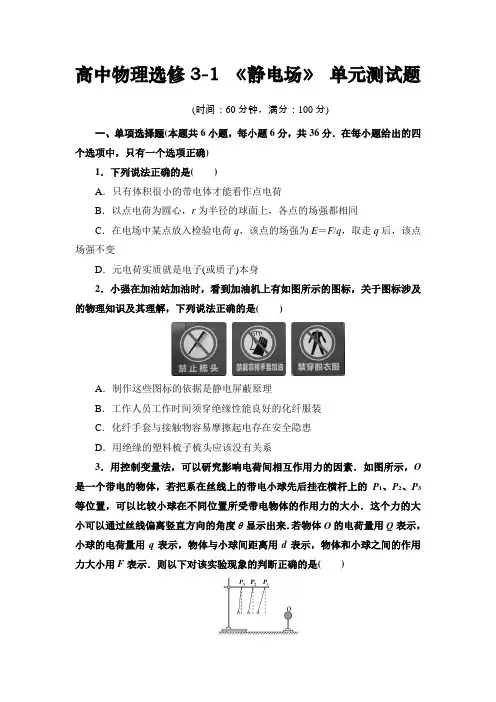

高中物理选修3-1 《静电场》单元测试题(时间：60分钟，满分：100分)一、单项选择题(本题共6小题，每小题6分，共36分．在每小题给出的四个选项中，只有一个选项正确)1．下列说法正确的是()A．只有体积很小的带电体才能看作点电荷B．以点电荷为圆心，r为半径的球面上，各点的场强都相同C．在电场中某点放入检验电荷q，该点的场强为E＝F/q，取走q后，该点场强不变D．元电荷实质就是电子(或质子)本身2．小强在加油站加油时，看到加油机上有如图所示的图标，关于图标涉及的物理知识及其理解，下列说法正确的是()A．制作这些图标的依据是静电屏蔽原理B．工作人员工作时间须穿绝缘性能良好的化纤服装C．化纤手套与接触物容易摩擦起电存在安全隐患D．用绝缘的塑料梳子梳头应该没有关系3．用控制变量法，可以研究影响电荷间相互作用力的因素．如图所示，O 是一个带电的物体，若把系在丝线上的带电小球先后挂在横杆上的P1、P2、P3等位置，可以比较小球在不同位置所受带电物体的作用力的大小．这个力的大小可以通过丝线偏离竖直方向的角度θ显示出来．若物体O的电荷量用Q表示，小球的电荷量用q表示，物体与小球间距离用d表示，物体和小球之间的作用力大小用F表示．则以下对该实验现象的判断正确的是()A．保持Q、q不变，增大d，则θ变大，说明F与d有关B．保持Q、q不变，减小d，则θ变大，说明F与d成反比C．保持Q、d不变，减小q，则θ变小，说明F与q有关D．保持q、d不变，减小Q，则θ变小，说明F与Q成正比4．如图所示，在绝缘的光滑水平面上，相隔一定距离有两个带同种电荷的小球，从静止同时释放，则两个小球的加速度和速度大小随时间变化的情况是()A．速度变大，加速度变大B．速度变小，加速度变小C．速度变大，加速度变小D．速度变小，加速度变大5．在点电荷形成的电场中，一电子的运动轨迹如图中虚线所示，其中a、b 是轨迹上的两点．若电子在两点间运动的速度不断增大，则下列判断中正确的是()A．形成电场的点电荷电性为正B．电子一定是从a点运动到b点C．电子一定是从b点运动到a点D．电子的运动是匀变速曲线运动6．如图所示，三个完全相同的金属小球a、b、c位于等边三角形的三个顶点上．a和c带正电，b带负电，a所带的电荷量比b所带的电荷量小．已知c 受到a和b的静电力的合力可用图中四条有向线段中的一条来表示，它应是()A．F1B．F2C．F3D．F4二、多项选择题(本题共4小题，每小题6分，共24分．在每小题给出的四个选项中，有多个选项符合题目要求，全选对的得6分，选对但不全的得3分，有错选或不答的得0分)7．某电场区域的电场线如图所示a、b是其中一条电场线上的两点，下列说法正确的是()A．负电荷在a点受到的电场力一定小于它在b点受到的电场力B．a点的场强方向一定沿着a点的电场线向右C．正电荷在a点受到的电场力一定大于它在b点受到的电场力D．a点的场强一定大于b点的场强8．两个通电小球带电后相互排斥，如图所示．两悬线跟竖直方向各有一个夹角α、β，且两球在同一水平面上．两球质量用m和M表示，所带电量用q 和Q表示．若已知α＞β，则一定有关系()A．两球一定带同种电荷B．m一定小于MC．q一定大于QD．m受到的电场力一定大于M所受电场力9．如图所示，在两等量异种电荷的电场中，MN为两电荷连线的中垂线，a、c关于MN对称，b是两电荷连线的中点，d位于两电荷的连线上，以下判断正确的是()A．b点场强大于d点场强B．b点场强小于d点场强C．正电荷q在a、c两点受电场力相同D．负电荷沿MN移动时，所受电场力的方向不变10．如图所示，水平粗糙绝缘杆从物体A中心的孔穿过，A的质量为M，用绝缘细线将另一质量为m的小球B与A连接，整个装置所在空间存在水平向右的匀强电场E，A不带电，B带正电且电荷量大小为Q，A、B均处于静止状态，细线与竖直方向成θ角．则()A．细线中张力大小为mg cos θB．细线中张力大小为EQ sin θC．杆对A的摩擦力大小为QED．杆对A的支持力大小为Mg三、非选择题(本题共3小题，共40分．解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)11．(12分)(2018·潍坊高二检测)如图所示，在光滑绝缘的水平面上，沿一条直线依次排列三个等质量的带电小球A、B、C.在C上沿连线方向施加一恒力F 后，三小球恰能在运动中保持相对位置不变．已知A球所带的电荷量Q A＝10q，B球所带的电荷量为Q B＝q.开始时，小球间距离为r，求所施加恒力F的大小、小球C所带电荷量Q C及电性．12．(12分)如图所示，质量为m的带电小球用绝缘丝线悬挂于O点，并处在水平向左的匀强电场中，场强为E，球静止时丝线与竖直方向的夹角为θ，求：(1)小球带何种电荷，电荷量是多少？(2)若烧断丝线，则小球将做什么运动？(设电场范围足够大)13．(16分)质量为m的小球A在绝缘细杆上，杆的倾角为α.小球A带正电，电荷量为q.在杆上B点处固定一个电荷量为Q的正电荷，将小球A由距B点竖直高度为H处无初速度释放．小球A下滑过程中电荷量不变．不计A与细杆间的摩擦，整个装置处在真空中．已知静电力常量为k、重力加速度为g.A，B间的距离足够大．求：(1)A球刚释放时的加速度是多大？(2)当A球的动能最大时，求此时A球与B点的距离．高中物理选修3-1 《静电场》单元测试题参考答案一、单项选择题(本题共6小题，每小题6分，共36分．在每小题给出的四个选项中，只有一个选项正确)1．下列说法正确的是()A．只有体积很小的带电体才能看作点电荷B．以点电荷为圆心，r为半径的球面上，各点的场强都相同C．在电场中某点放入检验电荷q，该点的场强为E＝F/q，取走q后，该点场强不变D．元电荷实质就是电子(或质子)本身答案：C2．(2018·湖南衡阳一中高二月考)小强在加油站加油时，看到加油机上有如图所示的图标，关于图标涉及的物理知识及其理解，下列说法正确的是()A．制作这些图标的依据是静电屏蔽原理B．工作人员工作时间须穿绝缘性能良好的化纤服装C．化纤手套与接触物容易摩擦起电存在安全隐患D．用绝缘的塑料梳子梳头应该没有关系解析：选C．用塑料梳子梳头时会产生静电，会引起静电，穿衣，脱衣也会产生静电．这些图标都是为了减少静电的产生，不是静电屏蔽，故A、D错误；工作人员工作时间穿绝缘性能良好的化纤服装，会引起静电，故B错误；化纤手套与接触物容易摩擦起电，故会引起静电，从而引起油料燃烧的危险，故C 正确．3．用控制变量法，可以研究影响电荷间相互作用力的因素．如图所示，O是一个带电的物体，若把系在丝线上的带电小球先后挂在横杆上的P1、P2、P3等位置，可以比较小球在不同位置所受带电物体的作用力的大小．这个力的大小可以通过丝线偏离竖直方向的角度θ显示出来．若物体O的电荷量用Q表示，小球的电荷量用q表示，物体与小球间距离用d表示，物体和小球之间的作用力大小用F表示．则以下对该实验现象的判断正确的是()A．保持Q、q不变，增大d，则θ变大，说明F与d有关B．保持Q、q不变，减小d，则θ变大，说明F与d成反比C．保持Q、d不变，减小q，则θ变小，说明F与q有关D．保持q、d不变，减小Q，则θ变小，说明F与Q成正比解析：选C．保持Q、q不变，根据库仑定律公式F＝k Qqd2，增大d，库仑力变小，则θ变小，减小d，库仑力变大，则θ变大．实验表明，F与d的二次方成反比，故A、B错误；保持Q、d不变，减小q，则库仑力变小，θ变小，知F 与q有关，故C正确；保持q、d不变，减小Q，则库仑力变小，θ变小，根据库仑定律得F＝k Qqd2，知F与两电荷的乘积成正比，故D错误．4．如图所示，在绝缘的光滑水平面上，相隔一定距离有两个带同种电荷的小球，从静止同时释放，则两个小球的加速度和速度大小随时间变化的情况是()A．速度变大，加速度变大B．速度变小，加速度变小C．速度变大，加速度变小D．速度变小，加速度变大解析：选C．因电荷间的静电力与电荷的运动方向相同，故电荷将一直做加速运动，又由于两电荷间距离增大，它们之间的静电力越来越小，故加速度越来越小．5．在点电荷形成的电场中，一电子的运动轨迹如图中虚线所示，其中a、b 是轨迹上的两点．若电子在两点间运动的速度不断增大，则下列判断中正确的是()A．形成电场的点电荷电性为正B．电子一定是从a点运动到b点C．电子一定是从b点运动到a点D．电子的运动是匀变速曲线运动解析：选C．电子做曲线运动，所受的合外力即电场力指向曲线的内侧，由此可以判断出电场力沿电场线由右指向左，电子带负电，故电场线的方向由左指向右，因而形成电场的点电荷应为负点电荷，A错；电子受到库仑斥力，速度变大，应远离场源电荷，故运动轨迹为由b点到a点，C对，B错；电子从b点运动到a点库仑力越来越小，加速度越来越小，电子做变速曲线运动，故D错．6．如图所示，三个完全相同的金属小球a、b、c位于等边三角形的三个顶点上．a和c带正电，b带负电，a所带的电荷量比b所带的电荷量小．已知c 受到a和b的静电力的合力可用图中四条有向线段中的一条来表示，它应是()A．F1B．F2C．F3D．F4解析：选B．据“同电相斥，异电相吸”规律，确定金属小球c受到a和b 的静电力方向，考虑a的电荷量小于b的电荷量，根据平行四边形定则求合力如图所示，选项B正确．二、多项选择题(本题共4小题，每小题6分，共24分．在每小题给出的四个选项中，有多个选项符合题目要求，全选对的得6分，选对但不全的得3分，有错选或不答的得0分)7．某电场区域的电场线如图所示a、b是其中一条电场线上的两点，下列说法正确的是()A．负电荷在a点受到的电场力一定小于它在b点受到的电场力B．a点的场强方向一定沿着a点的电场线向右C．正电荷在a点受到的电场力一定大于它在b点受到的电场力D．a点的场强一定大于b点的场强解析：选BCD．电场线越密，场强越大，所以a点的场强一定大于b点的场强，根据F＝Eq得电荷在a点受到的电场力一定大于它在b点受到的电场力，故A错误，C、D正确；电场线某点的切线方向表示场强的方向．所以a点的场强方向一定沿着a点的电场线向右，故B正确．8．两个通电小球带电后相互排斥，如图所示．两悬线跟竖直方向各有一个夹角α、β，且两球在同一水平面上．两球质量用m和M表示，所带电量用q和Q表示．若已知α＞β，则一定有关系()A．两球一定带同种电荷B．m一定小于MC．q一定大于QD．m受到的电场力一定大于M所受电场力解析：选AB．库仑力同样满足牛顿第三定律，满足共点力平衡条件；无论q、Q谁大，所受库仑力大小总是相等，无法判断q、Q间大小，C、D错误；由图示可知两小球相互排斥，故A正确；设悬线与竖直方向的夹角为θ，根据平衡条件可得两球之间的库仑力F＝mg tan θ，因为α>β，所以mg<Mg，即m<M，故B正确．9．如图所示，在两等量异种电荷的电场中，MN为两电荷连线的中垂线，a、c关于MN对称，b是两电荷连线的中点，d位于两电荷的连线上，以下判断正确的是()A．b点场强大于d点场强B．b点场强小于d点场强C．正电荷q在a、c两点受电场力相同D．负电荷沿MN移动时，所受电场力的方向不变解析：选BD．由等量异种电荷产生的电场的电场线可以知道，E d＞E b，A 错，B对．由于该电场关于中垂线对称，a、c两点场强大小相等，故正电荷在a、c两点受电场力大小相等，但由于a、c两点场强方向不同，故电场力方向不同，C错．MN上场强方向垂直MN向右，负电荷在MN上受电场力方向始终垂直MN向左，D对．10．如图所示，水平粗糙绝缘杆从物体A中心的孔穿过，A的质量为M，用绝缘细线将另一质量为m的小球B与A连接，整个装置所在空间存在水平向右的匀强电场E，A不带电，B带正电且电荷量大小为Q，A、B均处于静止状态，细线与竖直方向成θ角．则()A ．细线中张力大小为mg cos θB ．细线中张力大小为EQ sin θC ．杆对A 的摩擦力大小为QED ．杆对A 的支持力大小为Mg解析：选ABC ．对小球B 受力分析有，受重力mg 、电场力EQ 和绳子的拉力T ，根据平衡条件可知T cos θ＝mg ，所以细线中张力大小为T ＝mg cos θ，A 选项正确；由平衡条件知：EQ mg ＝tan θ，故EQ sin θ＝mg cos θ＝T ，B 选项正确；以整体为研究对象，受重力、杆的支持力、电场力、摩擦力，摩擦力与电场力平衡，即杆对A 的摩擦力大小为QE ，故C 选项正确；杆对A 的支持力大小为(M ＋m )g ，D 选项错误．三、非选择题(本题共3小题，共40分．解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)11．(12分)(2018·潍坊高二检测)如图所示，在光滑绝缘的水平面上，沿一条直线依次排列三个等质量的带电小球A 、B 、C .在C 上沿连线方向施加一恒力F 后，三小球恰能在运动中保持相对位置不变．已知A 球所带的电荷量Q A ＝10q ，B 球所带的电荷量为Q B ＝q .开始时，小球间距离为r ，求所施加恒力F 的大小、小球C 所带电荷量Q C 及电性．解析：取A 、B 、C 三小球组成的系统为研究对象，设小球质量为m ，依牛顿运动定律，可得F ＝3ma ①取小球A 为研究对象，有k Q C Q A (2r )2－k Q B Q A r 2＝ma ②取A 球和B 球整体为研究对象，有k Q C Q A (2r )2＋k Q C Q B r 2＝2ma ③联立①②③式解得Q C ＝403q (电性与A 球、B 球的电性相反)，F ＝70kq 2r 2.答案：70kq 2r 2 403q 与A 球、B 球的电性相反12．(12分)如图所示，质量为m 的带电小球用绝缘丝线悬挂于O 点，并处在水平向左的匀强电场中，场强为E ，球静止时丝线与竖直方向的夹角为θ，求：(1)小球带何种电荷，电荷量是多少？(2)若烧断丝线，则小球将做什么运动？(设电场范围足够大)解析：(1)如题图所示，由平衡条件得F 电＝qE ＝mg tan θ，所以q ＝mg tan θE ，因小球受到向左的电场力，所以小球带正电．(2)若烧断丝线，小球在电场力与重力mg 的作用下做匀加速直线运动．加速度大小a ＝F ′m ＝mg /cos θm ＝g cos θ.答案：(1)正 mg tan θE (2)匀加速直线13．(16分)质量为m 的小球A 在绝缘细杆上，杆的倾角为α.小球A 带正电，电荷量为q .在杆上B 点处固定一个电荷量为Q 的正电荷，将小球A 由距B 点竖直高度为H 处无初速度释放．小球A 下滑过程中电荷量不变．不计A 与细杆间的摩擦，整个装置处在真空中．已知静电力常量为k、重力加速度为g.A，B间的距离足够大．求：(1)A球刚释放时的加速度是多大？(2)当A球的动能最大时，求此时A球与B点的距离．解析：(1)根据牛顿第二定律mg sin α－F＝ma，根据库仑定律F＝k Qq r2，r＝Hsin α，解得a＝g sin α－kQq sin2αmH2.(2)当A球受到合力为零、加速度为零时，动能最大．设此时A球与B点间的距离为R，则mg sin α＝kQq R2，解得R＝kQq mg sin α.答案：(1)g sin α－kQq sin2αmH2(2)kQqmg sin α。

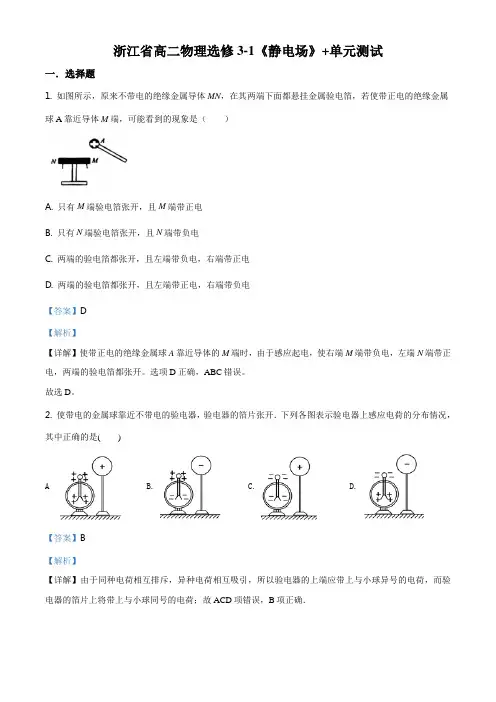

浙江省高二物理选修3-1《静电场》+单元测试一．选择题1. 如图所示，原来不带电的绝缘金属导体MN，在其两端下面都悬挂金属验电箔，若使带正电的绝缘金属球A靠近导体M端，可能看到的现象是（）A. 只有M端验电箔张开，且M端带正电B. 只有N端验电箔张开，且N端带负电C. 两端的验电箔都张开，且左端带负电，右端带正电D. 两端的验电箔都张开，且左端带正电，右端带负电【答案】D【解析】【详解】使带正电的绝缘金属球A靠近导体的M端时，由于感应起电，使右端M端带负电，左端N端带正电，两端的验电箔都张开。

选项D正确，ABC错误。

故选D。

2. 使带电的金属球靠近不带电的验电器，验电器的箔片张开．下列各图表示验电器上感应电荷的分布情况，其中正确的是()A. B. C. D. 【答案】B 【解析】【详解】由于同种电荷相互排斥，异种电荷相互吸引，所以验电器的上端应带上与小球异号的电荷，而验电器的箔片上将带上与小球同号的电荷；故ACD项错误，B项正确．3. 导体A 带5Q 的正电荷，另一完全相同的导体B 带Q 的负电荷，将两导体接触一会儿后再分开，则B 导体的带电荷量为( ) A. －Q B. QC. 2QD. 4Q【答案】C 【解析】试题分析：因为导体与其相同的导体接触时，导体间会平分电荷，所以两导体接触后的总电荷量是5Q ＋（－Q ）=4Q ，再平分得2Q ，这就是A 和B 导体所带的电荷量，选项C 正确． 考点：接触带电的计算．4. 如图，半径相同的两个金属球A 、B 带有相等的电荷量（可视为点电荷），相隔一定距离，两球之间相互吸引力的大小是F 。

今让第三个半径相同的不带电的金属小球先后与A 、B 两球接触后移开。

这时，A 、B 两球之间的相互作用力的大小是（ ）A.8FB.4F C.38F D.34F 【答案】A 【解析】【详解】A 、B 两球相互吸引，则两球带异种电荷，设A 带有电荷量为Q ，B 带有电荷量为-Q ，相隔一定距离r ，两球之间相互吸引力的大小是22Q F k r=第三个不带电的金属小球与A 球接触后移开，第三个球与A 球的带电量都为2Q，第三个球与B 球接触后移开，第三个球与B 球的带电量都为-12-24Q QQ = A 、B 两球之间的相互作用力的大小222112488Q Q Q F k k F r r ⨯'==⨯=故选A。

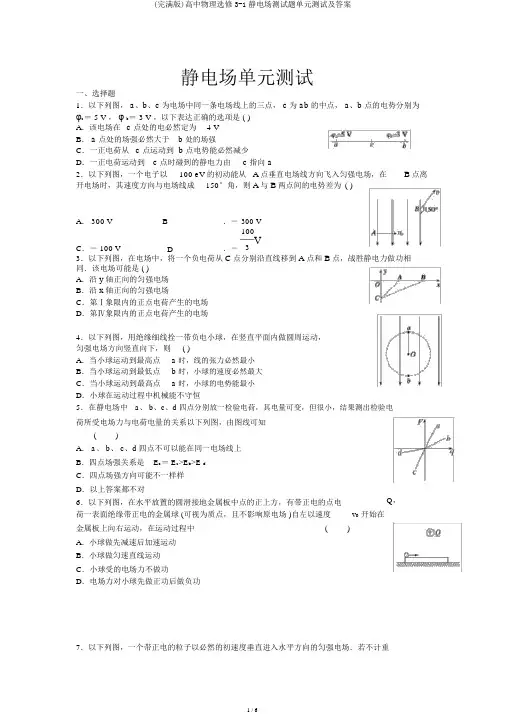

静电场单元测试一、选择题1．以下列图，a、b、c为电场中同一条电场线上的三点，c为ab的中点，a、b点的电势分别为φa＝5 V，φ b＝3 V，以下表达正确的选项是( )A．该电场在 c 点处的电必然定为 4 VB．a点处的场强必然大于 b 处的场强C．一正电荷从 c 点运动到 b 点电势能必然减少D．一正电荷运动到 c 点时碰到的静电力由 c 指向 a2．以下列图，一个电子以100 eV 的初动能从A点垂直电场线方向飞入匀强电场，在B点离开电场时，其速度方向与电场线成150°角，则A与B两点间的电势差为( )A． 300 V B．－300 V100C．－ 100 V D．－ 3V3．以下列图，在电场中，将一个负电荷从C点分别沿直线移到A点和B点，战胜静电力做功相同．该电场可能是 ( )A．沿y轴正向的匀强电场B．沿x轴正向的匀强电场C．第Ⅰ象限内的正点电荷产生的电场D．第Ⅳ象限内的正点电荷产生的电场4．以下列图，用绝缘细线拴一带负电小球，在竖直平面内做圆周运动，匀强电场方向竖直向下，则( )A．当小球运动到最高点 a 时，线的张力必然最小B．当小球运动到最低点 b 时，小球的速度必然最大C．当小球运动到最高点 a 时，小球的电势能最小D．小球在运动过程中机械能不守恒5．在静电场中a、 b、c、d 四点分别放一检验电荷，其电量可变，但很小，结果测出检验电荷所受电场力与电荷电量的关系以下列图，由图线可知()A． a、 b、 c、d 四点不可以能在同一电场线上B．四点场强关系是E c＝ E a>E b>E dC．四点场强方向可能不一样样D．以上答案都不对6．以下列图，在水平放置的圆滑接地金属板中点的正上方，有带正电的点电荷一表面绝缘带正电的金属球 (可视为质点，且不影响原电场 )自左以速度金属板上向右运动，在运动过程中() A．小球做先减速后加速运动B．小球做匀速直线运动C．小球受的电场力不做功D．电场力对小球先做正功后做负功Q，v0开始在7．以下列图，一个带正电的粒子以必然的初速度垂直进入水平方向的匀强电场．若不计重力，图中的四个图线中能描绘粒子在电场中的运动轨迹的是()8．图中虚线是用实验方法描绘出的某一静电场中的一簇等势线，若不计重力的带电粒子从 a 点射入电场后恰能沿图中的实线运动， b 点是其运动轨迹上的另一点，则下述判断正确的选项是()A． b 点的电必然定高于 a 点B． a 点的场强必然大于 b 点C．带电粒子必然带正电D．带电粒子在 b 点的速率必然小于在 a 点的速率9．以下列图，在粗糙水平面上固定一点电荷Q，在 M 点无初速度释放一带有恒定电量的小物块，小物块在 Q 的电场中运动到 N 点静止，则从M 点运动到 N 点的过程中() A．小物块所受电场力逐渐减小B．小物块拥有的电势能逐渐减小C． M 点的电必然定高于N 点的电势D．小物块电势能变化量的大小必然等于战胜摩擦力做的功10．以下列图， A， B 两个带有异种电荷的小球分别被两根绝缘细线系在木盒内，且在同一竖直线上，静止时木盒对地面的压力为F N，细线对 B 的拉力为 F.若将系 B 的细线断开，下列说法中正确的选项是()A．刚断开时木盒对地的压力等于F NB．刚断开时木盒对地的压力等于 F ＋ FNC．刚断开时木盒对地的压力等于F N－ FD．在 B 向上运动的过程中，木盒对地的压力逐渐变大11．有一匀强电场，其场强为E，方向水平向右，把一个半径为r 的圆滑绝缘环，竖直放置于场中，环面平行于电场线，环的极点 A 穿有一个质量为 m，电量为 q( q>0) 的空心小球，以下列图，当小球由静止开始从 A 点下滑 1/4 圆周密 B 点时，小球对环的压力大小为： ()A.2 mgB.qE ．C.2mg+qED.2mg+3 qE12．以下列图，一金属球原来不带电．现沿球的直径的延长线放置一均匀带电的细杆MN ，金属球感觉电荷产生的电场在球内直径上a、b、c 三点的场富强小分别为E a、E b、E c，三者对照，则： ()A. E最大B.E 最大a bC.E c最大D. E a=E b=E c二、填空题13．带正电 1.0 ×10－3C 的粒子，不计重力，在电场中先后经过 A B两点，飞经A点时动能、为 10 J，飞经B点时动能为 4 J，则带电粒子从A点到B点过程中电势能增加了______，A、B 两点电势差为 ____．14．在两块平行竖直放置的带等量异种电荷的金属板M 、 N 间的匀强电场中有A、 B 两点，AB 连线与水平方向成30°角， AB 长为 0.2cm，以下列图．现有一带电量为4×10－8C 的负电荷从 A 沿直线移到 B 点，电场力做正功 2.4 ×10－6J，则 A、B 两点间的电势差大小为________，________点电势高．若此电荷 q 沿任意路径从 B 到 A 点，电荷电势能变化情况是________，此匀强电场的场富强小为 ________，若两金属板相距0.3cm，则两板电势差为 ________．15．如图，带电量为＋ q 的点电荷与均匀带电薄板相距为2d，点电荷到带电薄板的垂线经过板的几何中心．若图中 a 点处的电场强度为零，依照对称性，带电薄板在图中 b 点处产生的电场强度大小为 ________，方向 ________． (静电力恒量为k)16．以下列图，质量相等的三个小球A 、 B、 C，放在圆滑的绝缘水平面上，若将 A 、 B 两球固定，释放 C 球， C 球的加速度为 1m/s2，方向水平向左．若将B、C 球固定，释放 A 球，A 球的加速度为 2m/s2，方向水平向左．现将 A 、 C 两球固定，释放 B 球，则 B 球加速度大小为 ________m/s2，方向为 ________．三、计算题17．以下列图，用长 L 的绝缘细线拴住一个质量为m，带电荷量为 q 的小球，线的另一端拴在水平向右的匀强电场中，开始时把小球、线拉到和 O 在同一水平面上的 A 点 (线拉直 )，让小球由静止开始释放，当摆线摆到与水平线成60°角到达 B 点时，球的速度正好为零．求：(1)、A两点的电势差；B(2)匀强电场的场富强小．18．以下列图，竖直放置的半圆形绝缘轨道半径为 R，下端与圆滑绝缘水平面圆滑连接，整个装置处于方向竖直向上的匀强电场 E 中．一质量为 m、带电荷量为＋ q 的物块 (可视为质点) ，从水平面上的 A 点以初速度 v0水平向左运动，沿半圆形轨道恰好经过最高点大小为 E(E 小于mgq)．C，场强(1) 试计算物块在运动过程中战胜摩擦力做的功．(2) 证明物块走开轨道落回水平面过程的水平距离与场富强小E 没关，且为一常量．19．一质量为 m 、电荷量为 +q 的小球，从 O 点以和水平方向成 α角的初速度 v 0 抛出，当达到最高点 A 时，恰进入一匀强电场中，如图．经过一段时间后，小球从 A 点沿水平直线运动到与 A 相距为 S 的 A ′点后又折返回到 A 点，紧接着沿原来斜上抛运动的轨迹逆方向运动又落回原抛出点．求(1) 该匀强电场的场强 E 的大小和方向； (即求出图中的 θ角，并在图中注明 E 的方向 )(2) 从 O 点抛出又落回 O 点所需的时间．φ ＋ φb1． C [ 该电场不用然是匀强电场，aφ c 不用然等于 2 ＝ 4 V ，故 A 、B 错误；由 φa ＞ φb知，电场线由 a 指向 b ，正电荷在c 点的受力也应由c 指向 b ，选项 D 错误；由 E ＝ q φ 知p选项 C 正确． ]2． B [ 电子做类平抛运动，在B 点，由速度分解可知v ＝cos 60 °＝ 2v ，因此 E ＝ 4E ＝Bv AAkBkA400 eV ，由动能定理得 U AB ( － e ) ＝E kB － E kA ，因此 U AB ＝－ 300 V ，B 对． ]3． AD [ 由题意知 φA ＝φB ， A 、 B 应处在同一等势面上，又 W CA ＝ qU CA ＜ 0， q ＜ 0，故 U CA ＞ 0， 即 φC ＞ φA ，吻合条件的可能是选项 A 、 D.] 4． CD [ qE ＝ mg ，小球将做匀速圆周运动，球在各处对细线的拉力相同大；若 qE ＜ mg ，球在 a 处速度最小，对细线的拉力最小；若 ＞ ，球在 a 处速度最大，对细线的拉力最大，故qEmgC 正确；小球在运动过程中除A 、B 错； a 点电势最高，负电荷在电势最高处电势能最小，故 重力外，还有静电力做功，机械能不守恒，D 正确． ]5.B 解析：场强与检验电荷电量的大小没关．6.BC解析：金属板在点电荷的电场中达到静电平衡状态后，其表面是一个等势面，依照电场线与等势面垂直，则带电小球沿金属板表面搬动时所受电场力的方向竖直向下，因此带电小球所受的重力、支持力和电场力均在竖直方向上，合力为零．故带电小球做匀速直线运动，∴B 正确；又由于电场力与表面垂直，对小球不做功，故 C 正确， D 错误．7.答案：C8. 答案： BD解析：由等势线的分布画出电场线的分布以下列图，可知 a 点的场富强， B 正确，依照轨迹可判断电场力指向左方，电场力做负功， a 点速率大于 b 点速率， D 正确．但不知粒子电性，也无法判断场强的详尽方向，故无法确定a、 b 两点电势的高低，A、 C 错误．9.答案： ABD解析：电场力做正功，摩擦力做负功，大小相等(始末速度为零)．10.答案： BD解析：刚断开时， A，B 间的库仑力不变．未断开时，对 A，B 和木盒整体进行受力解析，有：F N＝ G 木＋ G A＋ G B，对于 B， F 库＝ GB＋ F.断开时，对 A 与木箱整体进行受力解析，有：N ＝G＋ G A，由于 F 库不变．因此 B 正确，在 B 向上运动过程中 F 库变大，因此 DF′木＋F库正确．11.D12.C13． 6 J－6 000 V14.答案： 60V ， B，增加， 2 3× 104V/m ,60 3V15.答案：kq2，水平向左 (或垂直薄板向左 ) d16.解析：把 A、B、C 球作为一个系统，三个小球之间的相互作用力为系统内力．依照牛顿第三定律，每两个小球之间存在一对作用力和反作用力，其大小相等、方向相反．这样系统的内力之和为零．系统的外力之和也为零设三个小球所受的合外力分别为F1、 F2、 F3，则F1＝ ma122F ＝ ma33F ＝ maF1＋ F2＋ F3＝ m(a1＋ a2＋ a3)＝ 0 设向右为正2a2＝－ a1－a3＝ 1＋ 2＝ 3(m/s )B 球的加速度大小为3m/s2，方向向右．3mgL3mg17． (1)(2)2q q解析 (1)由动能定理得：mgL sin 60°－ qU BA＝0因此 U BA ＝3mgL 2q(2) U ＝ EL (1 －cos 60 °)BA得： E ＝3mgq.18. 答案： (1)Wf ＝ 1 m v20＋ 5 (Eq － mg)R (2)s ＝ 2R2 2 解析： (1)物块恰能经过圆弧最高点 C 时，圆弧轨道与物块间无弹力作用，物块碰到的重力v2C和电场力供应向心力mg － Eq ＝ m R ①物块在由 A 运动到 C 的过程中，设物块战胜摩擦力做的功为Wf ，依照动能定理有11 Eq ·2R － Wf － mg ·2R ＝2mv2C － 2mv20②15由①②式解得 Wf ＝ 2mv20＋ 2(Eq － mg)R ③(2)物块走开半圆形轨道后做类平抛运动，设水平位移为 s ，则水平方向有 s ＝ vCt ④1Eq竖直方向有 2R ＝ (g －m ) ·t2⑤2由①④⑤式联立解得s ＝ 2R ⑥因此，物块走开轨道落回水平面的水平距离与场富强小 E 没关，大小为 2R.19.解析： (1)斜上抛至最高点 A 时的速度 vA ＝ v0cos α①水平向右由于 AA ′段沿水平方向直线运动，因此带电小球所受的电场力与重力的合力应为一水平向左的恒力：mgF ＝＝ qEcos θ，②带电小球从 A 运动到 A ′过程中作匀减速运动有 (v0cos α)2＝ 2qEcos θs/m ③由以上三式得：v40cos4 α＋ 4g2s2E ＝ m2qs2gsθ＝ arctan v20cos2 α 方向斜向上(2)小球沿 AA ′做匀减速直线运动，于A ′点折返做匀加速运动2v0sin α4s所需时间 t ＝g＋v0cos α。

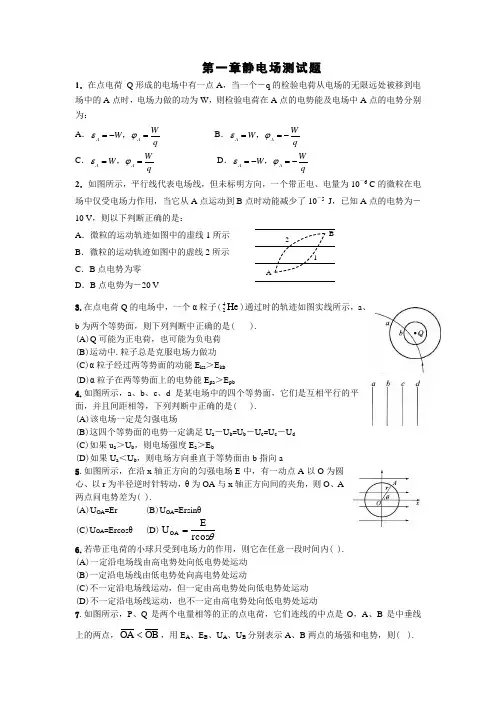

第一章静电场测试题1．在点电荷 Q 形成的电场中有一点A ，当一个－q 的检验电荷从电场的无限远处被移到电场中的A 点时，电场力做的功为W ，则检验电荷在A 点的电势能及电场中A 点的电势分别为：A ．A A W W q εϕ=-=， B ．A A W W q εϕ==-， C ．A A W W q εϕ==， D ．A A WqW εϕ=-=-，2．如图所示，平行线代表电场线，但未标明方向，一个带正电、电量为10－6 C 的微粒在电场中仅受电场力作用，当它从A 点运动到B 点时动能减少了10－5 J ，已知A 点的电势为－10 V ，则以下判断正确的是：A ．微粒的运动轨迹如图中的虚线1所示B ．微粒的运动轨迹如图中的虚线2所示C ．B 点电势为零D ．B 点电势为－20 V3.在点电荷Q 的电场中，一个α粒子(He 42)通过时的轨迹如图实线所示，a 、b 为两个等势面，则下列判断中正确的是().(A )Q 可能为正电荷，也可能为负电荷 (B )运动中.粒子总是克服电场力做功 (C )α粒子经过两等势面的动能E ka ＞E kb(D )α粒子在两等势面上的电势能E pa ＞E pb4.如图所示，a 、b 、c 、d 是某电场中的四个等势面，它们是互相平行的平面，并且间距相等，下列判断中正确的是( ). (A )该电场一定是匀强电场(B )这四个等势面的电势一定满足U a －U b =U b －U c =U c －U d (C )如果u a ＞U b ，则电场强度E a ＞E b(D )如果U a ＜U b ，则电场方向垂直于等势面由b 指向a5.如图所示，在沿x 轴正方向的匀强电场E 中，有一动点A 以O 为圆心、以r 为半径逆时针转动，θ为OA 与x 轴正方向间的夹角，则O 、A 两点问电势差为( ).(A )U OA =Er (B )U OA =Ersin θ (C )U OA =Ercos θ (D )θrcos EU OA =6.若带正电荷的小球只受到电场力的作用，则它在任意一段时间内( ). (A )一定沿电场线由高电势处向低电势处运动 (B )一定沿电场线由低电势处向高电势处运动(C )不一定沿电场线运动，但一定由高电势处向低电势处运动 (D )不一定沿电场线运动，也不一定由高电势处向低电势处运动7.如图所示，P 、Q 是两个电量相等的正的点电荷，它们连线的中点是O ，A 、B 是中垂线上的两点，OB OA <，用E A 、E B 、U A 、U B 分别表示A 、B 两点的场强和电势，则( ).AB21(A )E A 一定大于E B ，U A 一定大于U B (B )E A 不一定大于E B ，U A 一定大于U B (C )E A 一定大于E B ，U A 不一定大于U B (D )E A 不一定大于E B ，U A 不一定大于U B8.对于点电荷的电场，我们取无限远处作零电势点，无限远处电场强度也为零，那么( ). (A )电势为零的点，电场强度一定为零，反之亦然(B )电势为零的点，电场强度不一定为零，但电场强度为零的点，电势一定为零 (C )电场强度为零的点，电势不一定为零；电势为零的点，场强不一定为零 (D )场强为零的点，电势不一定为零，电势为零的一点，电场强度一定为零 9.如图所示，一长为l 的绝缘杆两端分别带有等量异种电荷，电量的绝对值为Q ，处在场强为E 的匀强电场中，杆与电场线夹角α=60°，若使杆沿顺时针方向转过60°(以杆上某一点为圆心转动)，则下列叙述中正确的是( ).(A )电场力不做功，两电荷电势能不变(B )电场力做的总功为QEl /2，两电荷的电势能减少 (C )电场力做的总功为-QEl /2，两电荷的电势能增加 (D )电场力做总功的大小跟转轴位置有关10.如图所示，一个带负电的油滴以初速v 0从P 点倾斜向上进入水平方向的匀强电场中若油滴到达最高点C 时速度大小仍为v 0，则油滴最高点的位置在( ).(A )P 点的左上方 (B )P 点的右上方 (C )P 点的正上方 (D )上述情况都可能11.如图所示，虚线a 、b 和c 是某静电场中的三个等势而，它们的电势分别为U a 、U b 和U c ，U a ＞U b ＞U c .一带正电的粒子射入电场中，其运动轨迹如实线KLMN 所示，由图可知( ).(A )粒子从K 到L 的过程中，电场力做负功 (B )粒子从L 到M 的过程中，电场力做负功 (C )粒子从K 到L 的过程中，静电势能增加 (D )粒子从L 到M 的过程中，动能减少12.有两个完全相同的金属球A 、B ，B 球固定在绝缘地板上，A 球在离B 球为H 的正上方由静止释放下落，与B 球发生对心正碰后回跳的高度为h .设碰撞中无动能损失，空气阻力不计，若( ).(A )A 、B 球带等量同种电荷，则h ＞H (B )A 、B 球带等量同种电荷，则h =H (C )A 、B 球带等量异种电荷，则h ＞H (D )A 、B 球带等量异种电荷，则h =H 13．如图所示，一个验电器用金属网罩罩住，当加上水平向右的、场强大小为E 的匀强电场时，验电器的箔片 （填“张开”或“不张开”），我们把这种现象称之为 。

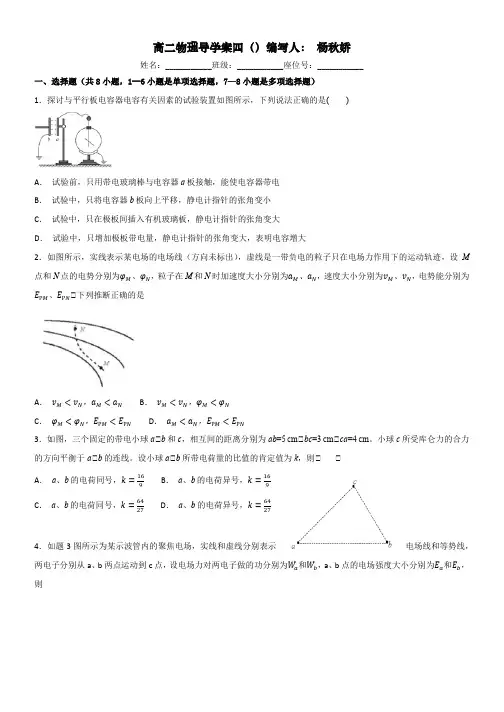

高二物理导学案四（）编写人：杨秋娇姓名：___________班级：___________座位号：___________一、选择题（共8小题，1--6小题是单项选择题，7—8小题是多项选择题）1．探讨与平行板电容器电容有关因素的试验装置如图所示，下列说法正确的是( )A．试验前，只用带电玻璃棒与电容器a板接触，能使电容器带电B．试验中，只将电容器b板向上平移，静电计指针的张角变小C．试验中，只在极板间插入有机玻璃板，静电计指针的张角变大D．试验中，只增加极板带电量，静电计指针的张角变大，表明电容增大2．如图所示，实线表示某电场的电场线（方向未标出），虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M 点和N点的电势分别为φM、φN，粒子在M和N时加速度大小分别为a M、a N，速度大小分别为v M、v N，电势能分别为E PM、E PN。

下列推断正确的是A．v M<v N，a M<a N B．v M<v N，φM<φNC．φM<φN，E PM<E PN D．a M<a N，E PM<E PN3．如图，三个固定的带电小球a。

b和c，相互间的距离分别为ab=5 cm。

bc=3 cm。

ca=4 cm。

小球c所受库仑力的合力的方向平衡于a。

b的连线。

设小球a。

b所带电荷量的比值的肯定值为k，则。

。

A．a、b的电荷同号，k=169B．a、b的电荷异号，k=169C．a、b的电荷同号，k=6427D．a、b的电荷异号，k=64274．如题3图所示为某示波管内的聚焦电场，实线和虚线分别表示电场线和等势线，两电子分别从a、b两点运动到c点，设电场力对两电子做的功分别为W a和W b，a、b点的电场强度大小分别为E a和E b，则A．W a=W b,E a>E b B．W a≠W b,E a>E bC．W a=W b,E a<E b D．W a≠W b,E a<E b5．如图所示，实线表示某静电场的电场线，虚线表示该电场的等势面．下列推断正确的是（。

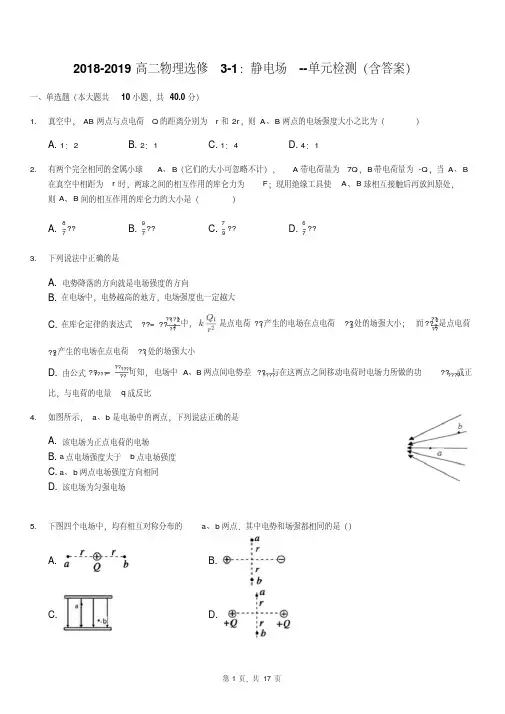

2018-2019高二物理选修3-1：静电场--单元检测（含答案）一、单选题（本大题共10小题，共40.0分）1.真空中，AB两点与点电荷Q的距离分别为r和2r，则A、B两点的电场强度大小之比为（）A. 1：2B. 2：1C. 1：4D. 4：12.有两个完全相同的金属小球A、B（它们的大小可忽略不计），A带电荷量为7Q，B带电荷量为-Q，当A、B在真空中相距为r时，两球之间的相互作用的库仑力为F；现用绝缘工具使A、B球相互接触后再放回原处，则A、B间的相互作用的库仑力的大小是（）A. 87F B. 97F C. 79F D. 67F3.下列说法中正确的是A. 电势降落的方向就是电场强度的方向B. 在电场中，电势越高的地方，电场强度也一定越大C. 在库仑定律的表达式F=k Q1Q2r2中，是点电荷Q1产生的电场在点电荷Q2处的场强大小；而k Q2r2是点电荷Q2产生的电场在点电荷Q1处的场强大小D. 由公式U AB=W ABq可知，电场中A、B两点间电势差U AB与在这两点之间移动电荷时电场力所做的功W AB成正比，与电荷的电量q成反比4.如图所示，a、b是电场中的两点，下列说法正确的是A. 该电场为正点电荷的电场B. a点电场强度大于b点电场强度C. a、b两点电场强度方向相同D. 该电场为匀强电场5.下图四个电场中，均有相互对称分布的a、b两点．其中电势和场强都相同的是（）A. B.C. D.6.等量异种点电荷在周围空间产生静电场，其连线(x轴)上各点的电势φ随x的分布图象如图所示。

x轴上AOA、φO、φB，电场强度大小分别为E A、E O、E B，电子在A、O、B三点的电势能分别为E pA、E pO、E pB。

下列判断正确的是( )7.A. φB>φA>φOB. E A>E O>E BC. E pO<E pA<E pBD. E pB−E pO>E pO−E pA8.如图所示，M、N为两个等量同种电荷，在其连线的中垂线上的P点放一静止的点电荷q（负电荷），不计重力，下列说法中正确的是（）A. 点电荷在从P到O的过程中，加速度越来越大，速度也越来越大B. 点电荷在从P到O的过程中，加速度越来越小，速度越来越大C. 点电荷运动到O点时加速度为零，速度达最大值D. 点电荷越过O点后，速度越来越小，加速度越来越大，直到粒子速度为零9.如图所示，在匀强电场中有a、b、c、d四点，它们处于同一圆周上，且ac、bd分别是圆的直径．已知a、b、c三点的电势分别为φa＝9 V，φb＝15 V，φc＝18 V，则d点的电势为( )A. 12VB. 8 VC. 4 VD. 16 V10.位于某电场中的x轴上的电势φ随位置x变化的图象如图所示，x=x1和x=-x1处，图象切线的斜率绝对值相等且最大，则在x轴上（）A. x=x1和x=−x1两处，电场强度相同B. x=x1和x=−x1两处，电场强度最小C. x=0处电场强度大小为零D. 正电荷从x=x1运动到x=+∞过程中，电势能逐渐减小11.如图中的实线表示电场线，虚线表示只受电场力作用的带电粒子的运动轨迹，粒子先经过M点，再经过N点，可以判定（）A. 该粒子带负电B. M点的电势小于N点的电势C. 粒子在M点受到的电场力大于在N点受到的电场力D. 粒子在M点具有的电势能大于在N点具有的电势能二、多选题（本大题共5小题，共30.0分）12.示波器是一种常见的电学仪器，可以在荧光屏上显示出被检测的电压随时间变化的情况．电子经电压u1加速后进入偏转电场．下列关于所加竖直偏转电压u2、水平偏转电压u3与荧光屏上所得的图形的说法中正确的是（）A. 如果只在AB上加上甲图所示的电压，则在荧光屏上看到的图形如图(a)B. 如果只在CD上加上乙图所示的电压，则在荧光屏上看到的图形如图(b)C. 如果在AB上加上图甲所示的电压，同时在CD上加上图乙所示的电压，则在荧光屏上看到的图形如图(c)D. 如果在AB上加上图甲所示的电压，同时在CD上加上图乙所示的电压，则在荧光屏上看到的图形如图(d)13.如图所示，两块较大的金属板A、B相距为d，平行水平放置并与一电源相连。

高二物理静电场单元测试测卷_附答案一、选择题1．以下物理量中哪些与检验电荷没关？（）A ．电场强度 E B．电势 U C．电势能εD．电场力 F 2．如图 1 所示，两质量均为 m 的小球 A 和B 分别带有 +q 和-q 的电量，被绝缘细线悬挂，两球间的库仑引力小于球的重力mg．现加一个水平向右的匀强电场，待两小球再次保持静止状态时，列结论正确的选项是（）上下图 1A．悬线 OA 向右偏， OA 中的张力大于 2mgB．悬线 OA 向左偏， OA 中的张力大于 2mgC．悬线 OA 不发生偏离， OA 中的张力等于 2mgD．悬线 AB 向左偏， AB 线的张力比不加电场时要大2．如图 2 所示，将平行板电容器与电池组相连，两极板间的带电尘埃恰保持静止状态，若将两板缓慢地错开一些，其他条件不变，则（）A．电容器的带电荷量不变B．尘埃仍保持静止状态图 2 C．电流计G中有a到b方向的电流D．电流计G中有b到a方向的自由电荷定向经过3.ab 是长为 L 的均匀的带电细杆， P1、 P2是位于ab 所在直线上的两点，地址如图 3 所示， ab 上电图 3荷产生的静电场在P1处的场富强小为E1。

在 P2处的场富强小为E2。

则以下说法正确的选项是A．两处的电场方向相同E1＞E2B．两处的电场方向相反E1＞E2 C．两处的电场方向相同E1＜E2D．两处的电场方向相反E1＜E2 4．宇航员在探测某星球时，发现该星球均匀带电，且电性为负，电量为 Q，表面无大气。

在一次实验中，宇航员将一带负电q（且 q<<Q）的粉尘置于离该星球表面 h 高处，该粉尘恰处于悬浮状态；宇航员又将此粉尘带到距该星球表面 2h 处，无初速释放，则此带电粉尘将（）A. 向星球球心方向下落B. 背向星球球心方向飞向太空C. 仍处于悬浮状态D. 沿星球自转的线速度方向飞向太空5．如图 4 所示，虚线 a、b、c 代表电场中的三个等势面，相邻等势面之间的电势差相等，即U ab=U bc，实线为一带正电的质点仅在电场力作用下经过该地域时的运动轨迹，P、Q 是这条轨迹上的两点，据此可知（）图 4A．三个等势面中， a 的电势最高B．带电质点经过 P 点时的电势能较 Q 点大C．带电质点经过 P 点时的动能较 Q 点大D．带电质点经过 P 点时的加速度较 Q 点大6．如图 5 所示，是一个很大的金属板，水平放置，是一个带正电的点电荷，固定在板外．另一个可看作质点的带负电的小物体，以必然的初速度从图中的点沿金属板表面搬动到点，搬动过程中的带电量保持不变，它与金属板间的摩擦不能够忽略．关于的这段运动过程，下面的说法中正确的选项是（）A．对板的压力先变小后变大B．的加速度先变小后变大C．的电势能先变小后变大D．的速度先变小后变大图57．有三个质量相等，分别带正电、负电和不带电的小球 A、B、C，从同一地址以相同速度v0先后射入竖直方向的匀强电场中，它们落在正极板的地址如图 6所示，则以下说法中正确的选项是（）A．小球 A带正电，小球 B不带电，小球C带负电B B．三个小球在电场中运动的时间相等C．三个小球到达正极板的动能 E kA＜AE kB＜E kC图 6图7D．三个小球的加速度关系为a a >aB>aC8.如图 7所示，质量为 m，带电量为 q的粒子，以初速度 v0，从 A点竖直向上射入真空中的沿水平方向的匀强电场中，粒子经过电场中B点时，速率v B=2v0，方向与电场的方向一致，则A，B两点的电势差为： ()9.两个等量异种电荷的连线的垂直均分线上有A、B、C 三点，以下列图，以下说法正确的选项是（）A．a 点电势比 b 点高B．a、b 两点的场强方向相同， b 点场强比 a 点大C．a、b、c 三点和无量远处等电势D．一个电子在 a 点无初速释放，则它将在 c 点两侧往来振动M 、N 为对称线上的两点。

⾼中物理：静电场单元检测（含答案）⾼中物理：静电场单元检测(含答案)(满分:100分;时间:60分钟)⼀、选择题(本题共8⼩题,每⼩题6分,共48分。

第1—5⼩题只有⼀个选项正确,第6—8⼩题有多个选项正确,全选对的得6分,选对但不全的得3分,有选错或不选的得0分)1.⼀平⾏板电容器充电后,把电源断开,再⽤绝缘⼯具将两板距离拉开⼀些,则()A.电容器的带电荷量增⼤B.电容增⼤C.电容器电压增⼤D.两板间电场强度增⼤2.如图所⽰,虚线是⽤实验⽅法描绘出的某⼀静电场的⼀簇等势线及其电势的值,⼀带电粒⼦只在电场⼒作⽤下飞经该电场时,恰能沿图中的实线从A点飞到C点,则下列判断正确的是()A.粒⼦带负电B.粒⼦在A点的电势能⼤于在C点的电势能C.A点的加速度⼤于C点的加速度D.粒⼦从A点到B点电场⼒所做的功⼤于从B点到C点电场⼒所做的功3.如图所⽰,带正电的点电荷固定于Q点,电⼦在库仑⼒作⽤下,以Q点为焦点做椭圆运动。

M、N、P为椭圆上的三点,P点离Q点最远。

电⼦在从M点经P点到达N点的过程中()A.速率先增⼤后减⼩B.动能先减⼩后增⼤C.电势能先减⼩后增⼤D.库仑⼒先做正功后做负功4.如图甲所⽰,⼀条电场线与Ox轴重合,取O点电势为零,Ox⽅向上各点的电势φ随x变化的规律如图⼄所⽰,若在O点由静⽌释放⼀电⼦,电⼦仅受静电⼒的作⽤,则()A.电⼦将沿x轴负⽅向运动B.电⼦的电势能将增加C.电⼦运动的加速度先减⼩后增⼤D.电⼦运动的加速度恒定5.如图所⽰,有⼀带电粒⼦(不计重⼒)紧贴A板沿⽔平⽅向射⼊匀强电场,当偏转电压为U1时,带电粒⼦沿轨迹①从两板中间飞出;当偏转电压为U2时,带电粒⼦沿轨迹②落到B板正中间;设带电粒⼦两次射⼊电场的⽔平速度相同,则电压U1、U2之⽐为()A.4∶1B.1∶2C.1∶4D.1∶86. x轴上有两点电荷Q1和Q2,Q1和Q2之间各点对应的电势⾼低如图中曲线所⽰,从图中可看出()A.Q1带的电荷量⼀定⼤于Q2带的电荷量B.Q1和Q2⼀定是同种电荷,但不⼀定是正电荷C.电势最低处P点的电场强度为0D.Q1和Q2之间各点的电场⽅向都指向P点7.如图所⽰,A、B均为半个绝缘正⽅体,质量为m,在A、B内部各嵌⼊⼀个带电⼩球,A带电荷量为+q,B带电荷量为-q,且两个⼩球的球⼼连线垂直于AB接触⾯。

第一章《静电场》测试j一、单选题（每小题只有一个正确答案）1.下列说法正确的是（）A.若电荷在电场中某点受到的电场力大，则该点的电场强度就大B.负电荷受到的电场力的方向跟电场强度的方向相反C.电场强度的方向总跟电场力的方向一致D.在匀强电场中，不同的带电粒子受到的电场力一定相同2. 一个正点电荷Q静止在正方形的一个顶点上，另一个带电质点射入该区域时，仅受电场力的作用恰好能依次经过正方形的另外三个顶点a、b、c,如图所示，则有（）A.质点在a、b、c三处的加速度大小之比是L 2： 1B.质点由a到b电势能减小，由b到c电场力做负功，在b点动能最小C. a、b、c二点电势图低及电场强度大小的关系是p.=佚 > 务，E. = E f = 2E bD.若改变带电质点在a处的速度大小和方向，有可能使其在该电场中做类平抛运动3.某电场的电场线如图所示，则A和B两点电场强度的大小关系是（A. E A>E BB. E A<E BC. E A=E3D.无法判断4.在静电场中（）A.电场处处为零的区域内，电势也一定处处为零B.电场强度处处相同的区域内，电势也一定处处相同C.电场强度的方向总是跟等势而垂直的D.如果是负点荷产生的电场，沿着电场强度的方向，电势升高 5.如图所示，图中虚线为某静电场中的等差等势线，实线为某带电粒子在该静电场中运动的轨迹，a、b、c为粒子运动轨迹与等势线的交点，粒子只受电场力作用，则下列说法正确的是（）A.粒子一定带正电B.粒子在a点和在c点的加速度相同C.粒子在a、c间运动过程中动能先减小后增大D.粒子在a点的电势能比在b点的电势能大6.如图所示，绝缘细线上端固定，下端悬挂一轻质小球a, a的表面镀有铝膜，在a的近旁有一金属球人开始时a、b都不带电，现使》带电，则（）A. a、b之间不发生相互作用B. b立即把a排斥开C. b将吸引a,吸住后不放开D. b先吸引a,接触后又把a排斥开7.关于电场，下列说法中正确的是（）A.电场并不是客观存在的物质8.描述电场的电场线是客观存在的C.电场对放入其中的电荷有力的作用D.电荷在电场中某点所受的电场力的方向为该处的场强方向8.将两个异种点电荷间距增大时，下列说法正确的是（）A.电场力作正功，电势能增加B.电场力作负功，电势能增加C.电场力作正功，电势能减小D.电场力作负功，电势能减小9.真空中有两个等量异号点电荷，电量均为q,相距为r,设静电力常量为k,则在两个点电荷连线中点处，电场强度的大小和方向是（）A •,，指向正电荷B , , ,指向负电荷广厂C. 婆，指向正电荷D.吗，指向负电荷r r10.在如图所示的电路中，当滑动变阻器的滑动片向下移动时，关于电灯L的亮度及电容器C所带电量Q的变化判断正确的是（）A. L 变暗，Q 增大B. L 变暗，Q 减小C. L 变亮，Q 增大D. L 变亮，Q 减小11.为了研究PM2. 5的相关性质，实验中让一带电PM2. 5颗粒（重力不计），垂直射入 正交的匀强电场和磁场区域，如图所示，其中M 、N 为正对的平行带电金属板，结果它 恰能沿直线运动。

静电场提高训练试题1.宇航员在探测某星球时发现:①该星球带负电，而且带电均匀；②该星球表面没有大气；③在一次实验中，宇航员将一个带电小球(其带电量远远小于星球电量)置于离星球表面某一高度处无初速释放，恰好处于悬浮状态.如果选距星球表面无穷远处的电势为零，则根据以上信息可以推断（ ）A.小球一定带正电B.小球的电势能一定小于零C.只改变小球的电量，从原高度无初速释放后，小球仍处于悬浮状态D.只改变小球离星球表面的高度，无初速释放后，小球仍处于悬浮状态2.长度均为L 的平行金属板AB 相距为d ，接通电源后，在两板之间形成匀强磁场.在A 板的中间有一个小孔K ，一个带+q 的粒子P 由A 板上方高h 处的O 点自由下落，从K 孔中进入电场并打在B 板上K ′点处.当P 粒子进入电场时，另一个与P 相同的粒子Q 恰好从两板间距B 板处的O ′点水平飞人，而且恰好与P 粒子同时打在K ′2d处.如果粒子进入电场后，所受的重力和粒子间的作用力均可忽略不计，判断以下正确的说法是（ ）A.P 粒子进入电场时速度的平方满足(a 为粒子在电场中所受电场力产生的加速度大小)a dv 42B.将P 、Q 粒子电量均增为＋2q ，其它条件不变，P 、Q 粒子同时进入电场后，仍能同时打在K ′点C.保持P 、Q 原来的电量不变，将O 点和O ′点均向上移动相同的距离；4d 且使P 、Q 同时进入电场，则P 粒子将先击中K ′点D.其它条件不变，将Q 粒子进入电场时的初速度变为原来的2倍，将电源电压也增加为原来的2倍，P 、Q 同时进入电场，仍能同时打在K ′点3．图中a 、b 是两个点电荷，它们的电量分别为Q 1、Q 2，MN 是ab 连线的中垂线，P 是中垂线上的一点。

下列哪种情况能使P 点场强方向指向MN 的左侧？( )A.Q 1、Q 2都是正电荷，且Q 1<Q 2B.Q 1是正电荷，Q 2是负电荷，且Q 1>|Q 2|C.Q 1是负电荷，Q 2是正电荷，且|Q 1|< Q 2D.Q 1、Q 2都是负电荷，且|Q 1|>|Q2|4.某一静电实验装置如图所示，验电器A 不带电，验电器B 的上面安一个几乎封闭的金属圆桶C ，并且B 内的金属箔片是张开的，现手持一个带绝缘柄的金属小球D ，使D 接触C 的内壁，再移出与A 的金属小球接触，无论操作多少次，都不能使A带电.这个实验说明了（ ）A ．C 是一个等势体（电势处处相等） B．B ．C 的内部是不带电的BC ．C 的内部电势为零D ．C 的内部场强为零5.示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示.如果在荧光屏上P 点出现亮斑，那么示波管中的( )A.极板应带正电X B.极板应带正电X ' C.极板应带负电Y D.极板应带正电Y '6.如图所示，圆O 在匀强电场中，场强方向与圆O 所在平面平行，带正电的微粒以相同的初动能沿着各个方向从A 点进入圆形区域中，只在电场力作用下运动，从圆周上不同点离开圆形区域，其中从C 点离开圆形区域的带电微粒的动能最大，图中O 是圆心，AB 是圆的直径，AC 是与）A.沿AB 方向B.沿AC 方向C.沿OC 方向D.沿BC 方向7.如图所示，质量分别为m 1和m 2的两个小球A 、B ，带有等量异种电荷，通过绝缘轻弹簧相连接，置于绝缘光滑的水平面上.当突然加一水平向右的匀强电场后，两小球A 、B 将由静止开始运动，在以后的运动过程中，对两个小球和弹簧组成的系统（设整个过程中不考虑电荷间库仑力的作用且弹簧不超过弹性限度），以下说法正确的是( )A.因电场力分别对球A 和球B 做正功，故系统机械能不断增加B.因两个小球所受电场力等大反向，故系统机械能守恒C.当弹簧长度达到最大值时，系统机械能最小D.当小球所受电场力与弹簧的弹力相等时，系统动能最大8.图中a 、b 和c 分别表示点电荷的电场中的三个等势面，它们的电势分别为6V 、4V 和1.5V.一质子（）从等势面a v ，则对质子H 11的运动有下列判断：①质子从a 等势面运动到c 等势面电势能增加4.5eV②质子从a 等势面运动到c 等势面动能增加4.5eV③质子经过等势面c 时的速率为2.25v④质子经过等势面c 时的速率为1.5v上述判断正确的是( )A ．①和③B ．②和④C ．①和④D ．②和③9.如图所示，中子内有一个电荷量为 + e 的上夸克和两个电荷量为 - e 的下夸克，3个夸克都分布在半2313径为 r 的同一圆周上，则3个夸克在其圆心处产生的电场强度为( )A. B. C. D.ke r2ke 3r2ke 9r22ke 3r210.一个点电荷产生的电场，两个等量同种点电荷产生的电场，两个等量异种点电荷产生的电场，两块带等量异种电荷的平行金属板间产生的匀强电场.这是几种典型的静电场.带电粒子(不计重力)在这些静电场中的运动( )A.不可能做匀速直线运动B.不可能做匀变速运动C.不可能做匀速率圆周运动D.不可能做往复运动11.一平行板电容器充电后与电源断开，负极板接地，在两极板间有一正电荷(电量很小)固定在P 点，如图所示.以E 表示两极板间的场强，U 表示电容器的电压，ε表示正电荷在P 点的电势能，若保持负极板不动，将正极板移到图中虚线所示的位置，则（ ）A.U 变小，E 不变B.E 变大，ε变大C.U 变小，ε不变D.U 不变，ε不变12.如图所示，在竖直放置的光滑半圆弧绝缘细管的圆心O 处固定一点电荷，将质量为m ，带电量为+q 的小球从圆弧管的水平直径端点A 由静止释放，小球沿细管滑到最低点B 时，对管壁恰好无压力，则固定于圆心处的点电荷在A B 弧中点处的电场强度大小为（ ）A ．mg /qB ．2mg /qC ．3mg /qD ．4mg /q13.如图所示的直线是真空中某电场的一条电场线，A 、B 是这条直线上的两点，一电子以速度v A 经过A 点向B 点运动，经过一段时间后，电子以速度v B 经过B 点，且v B 与v A 的方向相反，则（ ）A.A 点的场强一定大于B 点的场强B.A 点的电势一定低于B 点的电势C.电子在A 点的速度一定小于在B 点的速度D.电子在A 点的电势能一定小于在B 点的电势能14.在场强大小为E 的匀强电场中，质量为m 、带电量为+q 的物体以某一初速沿电场反方向做匀减速直线运动，其加速度大小为0.8qE /m ，物体运动s 距离时速度变为零.则 ( )/mBA.物体克服电场力做功qEsB.物体的电势能减少了0.8qEsC.物体的电势能减少了qEsD.物体的动能减少了0.8qEs二\填空题15.质量为m 、带电量为+q 的小球用一绝缘细线悬于O 点，开始时它在A 、B 之间来回摆动，OA 、OB 与竖直方向OC 的夹角为θ(如图所示).(1)如果当它摆到Bmg /q 的匀强电场，则此时线中的拉力T 1= ；(2)如果这一电场是在小球从A 点摆到最低点C 时突然加上去的，则当小球运动到B 点时线的拉力T 2= .三.计算题中高考信息交流Q群：150245906 更多的免费信息都在该群,进群请主动询问您所需要的资料16.如图所示，在竖直平面的xoy 坐标系内，oy 表示竖直向上方向.该平面内存在沿x 轴正向的匀强电场.一个带电小球从坐标原点沿oy 方向竖直向上抛出，初动能为4J ，不计空气阻力.它达到的最高点位置如图中M 点所示，则小球在M 点时的动能为 J ,小球落回x 轴时的位置N 点的横坐标为 m ，小球到达N 点时的动能为 J .17.如图，带电量为+q 的点电荷与均匀带电薄板相距为2d ，点电荷到带电薄板的垂线通过板的几何中心.若图中a 点处的电场强度为零，根据对称性，带电薄板在图中b 点处产生的电场强度大小为______，方向______.（静电力恒量为k ）18.真空中存在空间范围足够大的、水平向右的匀强电场.在电场中，若将一个质量为m 、带正电的小球由静止释放，运动中小球的速度与竖直方向夹角为37º(取sin37º=0.6，cos370=0.8).现将该小球从电场中某点以初速度v 0竖直向上抛出.求运动过程中⑴小球受到的电场力的大小和方向；⑵小球从抛出点至最高点的电势能变化量；⑶小球的最小动量的大小和方向.19.质量为m =1.0kg 、带电量q =+2.5×10－4C 的小滑块(可视为质点)放在质量为M =2.0kg 的绝缘长木板的左端，木板放在光滑水平面上，滑块与木板之间的动摩擦因数为μ=0.2，木板长L =1.5m ，开始时两者都处于静止状态，所在空间加有一个方向竖直向下强度为E =4.0×104N/C 的匀强电场，如图所示.取g =10m/s 2，试求:(1)用水平力F 0拉小滑块，要使小滑块与木板以相同的速度一起运动，力F 0应满足什么条件？d d d(2)用水平恒力F 拉小滑块向木板的右端运动，在1.0s 末使滑块从木板右端滑出，力F 应为多大？(3)按第(2)问的力F 作用，在小滑块刚刚从木板右端滑出时，系统的内能增加了多少？(设m 与M 之间最大静摩擦力与它们之间的滑动摩擦力大小相等，滑块在运动中带电量不变)20.如图所示，在绝缘水平面上，相距为L 的A 、B 两点处分别固定着两个等量正电荷.a 、b 是AB 连线上两点，其中Aa =Bb =,O 为AB 连线的中点.一质量为m 带电量为+q 的小滑块(可视为质点)以初动能E 0从a 点出发，4L沿AB 直线向b 运动，其中小滑块第一次经过O 点时的动能为初动能的n 倍(n >1)，到达b 点时动能恰好为零，小滑块最终停在O 点，求：(1)小滑块与水平面间的动摩擦因数μ.(2)Ob 两点间的电势差U ob .(3)小滑块运动的总路程S .21.如图所示，在光滑绝缘的水平面上，有一静止在A 点质量为m=1.0×10-3kg 带负电的小球.现加一水平方向的匀强电场使小球由A 点运动到B 点，电场力做功为W =0.2J ，已知AB 两点间距离为L =0.1m ，电势差为U=20V.⑴判断匀强电场的场强方向并计算电场强度E 的大小和小球的电量q ；⑵计算小球运动的加速度的大小和到达B 点时的速率v .22.如图所示，光滑水平面上放有用绝缘材料制成的“L”型滑板，其质量为M ，平面部分的上表面光滑且足够长.在距滑板A 端为l 的B 处放置一个质量为m 、带电荷量为+q 的物体C （可视为质点），在水平的匀强电场作用下，由静止开始运动.已知：M =3m ，电场强度为E .假设物体C 在运动及与滑板A 端相碰过程中电荷量不变.⑴求物体C 第一次与滑板A 端相碰前瞬间的速度大小.⑵若物体C 与滑板A 端相碰的时间极短，而且碰后弹回的速度大小是碰前速度大小的1/5，求滑板被碰后的速度大小.⑶求物体C 从开始运动到与滑板A 第二次碰撞这段时间内，电场力对小物体C 做的功.EO E23.如图所示，一矩形绝缘木板放在光滑水平面上，另一质量为m 、带电量为q 的小物块沿木板上表面以某一初速度从A 端沿水平方向滑入，木板周围空间存在足够大、方向竖直向下的匀强电场．已知物块与木板间有摩擦，物块沿木板运动到B 端恰好相对静止．若将匀强电场的方向改为竖直向上，大小不变，且物块仍以原初速度沿木板上表面从A 端滑入，结果物块运动到木板中点时相对静止．求：⑴物块所带电荷的性质．⑵匀强电场场强的大小．24.如图所示，半径R = 0.8m 的光滑绝缘导轨固定于竖直平面内，加上某一方向的匀强电场时，带正电的小球沿轨道内侧做圆周运动．圆心O 与A 点的连线与竖直成一角度θ，在A 点时小球对轨道的压力N = 120N ，此时小球的动能最大．若小球的最大动能比最小动能多32J ，且小球能够到达轨道上的任意一点（不计空气阻力）．则：⑴小球的最小动能是多少？⑵小球受到重力和电场力的合力是多少？⑶现小球在动能最小的位置突然撤去轨道，并保持其他量都不变，若小球在0.04s 后的动能与它在A 点时的动能相等，求小球的质量．25.在绝缘水平面上放一质量m =2.0×10-3kg 的带电滑块A ，所带电荷量q =1.0×10-7C.在滑块A 的左边l =0.3m 处放置一个不带电的绝缘滑块B ，质量M =4.0×10-3kg ，B 与一端连在竖直墙壁上的轻弹簧接触(不连接)且弹簧处于自然状态，弹簧原长S =0.05m.如图所示，在水平面上方空间加一水平向左的匀强电场，电场强度的大小为E =4.0×105N/C ，滑块A 由静止释放后向左滑动并与滑块B 发生碰撞，设碰撞时间极短，碰撞后两滑块结合在一起共同运动并一起压缩弹簧至最短处(弹性限度内)两滑块的体积大小不计，与水平面间的动摩擦因数均为μ=0.5(1)两滑块碰撞后刚结合在一起的共同速度v ；(2)两滑块被弹簧弹开后距竖直墙壁的最大距离s .26.图1中B 为电源，电动势E=27V ，内阻不计.固定电阻R 1=500Ω，R 2为光敏电阻.C 为平行板电容器，虚线到两极板距离相等，极板长l 1=8.0×10-2m ，两极板的间距d =1.0×10-2m.S 为屏，与极板垂直，到极板的距离l 2=0.16m.P 为一圆盘，由形状相同、透光率不同的三个扇形a 、b 和c 构成，它可绕AA /轴转动.当细光束通过扇形a 、b 、c 照射光敏电阻R 2时，R 2的阻值分别为1000Ω、2000Ω、4500Ω.有一细电子束沿图中虚线以速度v 0=8.0×106m/s 连续不断地射入C .已知电子电量e =1.6×10-19C ，电子质量m =9×10-31kg.忽略细光束的宽度、电容器的充电放电时间及电子所受的重力.假设照在R 2上的光强发生变化时R 2阻值立即有相应的改变.⑴设圆盘不转动，细光束通过b 照射到R 2上，求电子到达屏S 上时，它离O 点的距离y .（计算结果保留二位有效数字）.⑵设转盘按图1中箭头方向匀速转动，每3秒转一圈.取光束照在a 、b 分界处时t =0，试在图2给出的坐标纸上，画出电子到达屏S 上时，它离O 点的距离y 随时间t 的变化图线（0~6s 间）.要求在y 轴上标出图线最高点与最低点的值.（不要求写出计算过程，只按画出的图线评分.）图2t /s12345[参考答案]1. D2. A 3．ACD 4．B 5．A 6．C 7. D 8. B 9. A 10. A 11. AC 12. C 13. D 14. ACD 15. 0 , 2mg(1-cosθ) 16. 9，12，40 17．kq /d 2，水平向左18 .⑴3mg /4，水平向右 ⑵9mv 02/32 ⑶3mv 0/5，与电场方向夹角为37º，斜向上.19.解:(1)当拉力F 0作用于滑块m 上，木板能够产生的最大加速度为:2/0.2)(s m MqE mg a M =+=μ为使滑块与木板共同运动，滑块最大加速度a m ≤a M 对于滑块有:mma qE mg F =+-)(0μNma qE mg F m 0.6)(0=++=μ即为使滑块与木板之间无相对滑动，力F 0不应超过6.0N.(2)设滑块相对于水平面的加速度为a 1，木板的加速度为a 2，由运动学关系可知:， ，21121t a s =22221t a s =L s s =-21滑动过程中木板的加速度a 2=2.0m/s 2 ，则可得滑块运动的加速度a 1=5.0m/s 2 对滑块:Nma qE mg F 0.9)(1=++=μ(3)在将小滑块从木板右端拉出的过程中，相同的内能增加了:J0.6)(=+=L qE mg Q μ20.解：(1)由Aa =Bb =,O 为AB 连线的中点得：a 、b 关于O 点对称，则4LU ab =0 ① (1分)设小滑块与水平面间的摩擦力大小为f ，对于滑块从a →b 过程，由动能定理得： ② (1分)002E Lf U q ab -=⋅-⋅而f =μ由①——③式得： ④ (1分)mgLE 02=μ（2）对于滑块从O→b 过程，由动能定理得：⑤ (2分)004nE Lf U q Ob -=⋅-⋅由③——⑤式得： ⑥ (1分)qE n U Ob 2)12(0--=(3)对于小滑块从a 开始运动到最终在O 点停下的整个过程，由动能定理得：⑦ (1分)00E s f U q aO -=⋅-⋅而 ⑧ (1分)qE n U U Ob aO 2)12(0-=-=由③——⑧式得： ⑨ (1分)L n S 412+=21. ⑴200V/m 0.01C ⑵20m/s22.⑴ ⑵ ⑶ m qEl v 21=m qEl v 2522=qElW 2549=23. 解：⑴电场方向改为竖直向上后，物块相对木板运动的位移变小，说明摩擦力变大，它们之间的压力变大了，物块所受的电场力向下，所以物块带负电．（2分）⑵设匀强电场的场强大小为E ，木板质量为M 、长度为L ，物块的初速度为v 0，物块和木板共同速度为v ．当电场方向向下时：由物块在竖直方向受力平衡得：N 1+qE = mg （2分）由物块与木板组成的系统动量守恒得：mv 0 = (M + m )v （2分）由系统能量守恒得：μN 1L = mv 02- (m +M )v 2 （3分）1212当电场方向向上时：由物块在竖直方向受力平衡得： qE +mg = N 2 （1分）由物块与木板组成的系统动量守恒得：mv 0 = (M + m )v （2分）由系统能量守恒得：μN 2•L =mv 02- (m +M )v 2 （2分）121212解得：E = （2分）mg3q 24. 解：⑴、⑵小球在电场和重力场的复合场中运动，因为小球在A 点具有最大动能，所以复合场的方向由O 指向A ，在AO 延长线与圆的交点B 处小球具有最小动能E kB ．设小球在复合场中所受的合力为F ，则有；Rv mF N A2=-即： （4分）4.08.01202kA AE v mF ==-带电小球由A 运动到B 的过程中，重力和电场力的合力做功，根据动能定理有：-F •2R = E KB -E KA = -32 （4分）由此可得：F = 20N ，E KB =8J即小球的最小动能为8J （2分），重力和电场力的合力为20N ．（2分）⑶带电小球在B 处时撤去轨道后，小球做类平抛运动，即在BA 方向上做初速度为零的匀加速运动，在垂直于BA 方向上做匀速运动．设小球的质量为m ，则：2R = t 2 （2分）得：m = = 0.01kg （2分）12F m Ft24R 25 解:(1)设两滑块碰前A 的速度为v 1，由动能定理有:(2分)2121mv mgl qEl =-μ解得:v 1=3m/s (2分)A 、B 两滑块碰撞，由于时间极短动量守恒，设共同速度为v(2分)v m M mv )(1+=解得:v =1.0m/s (2分)(2)碰后A 、B 一起压缩弹簧至最短，设弹簧压缩量为x 1，由动能定理有：(2分)2011)(210)(v m M E gx m M qEx +-=-+-μ解得:x 1=0.02m (2分)设反弹后A 、B 滑行了x 2距离后速度减为零，由动能定理得:(2分)0)(220=+--gx m M qEx E μ解得:x 2≈0.05m (2分)以后，因为qE >μ(M +m )g ，滑块还会向左运动，但弹开的距离将逐渐变小，所以，最大距离为:S =x 2+s -x 1=0.05m+0.05m-0.02m=0.08m. (4分)26. 答案：⑴0.024m ⑵t /s123456。
