单光柱测控仪说明书

目录一、HR-WP系列智能数字(光柱)单路显示报警仪表性能特点 (1)二、技术指标 (1)三、仪表参数设置 (1)四、接线方法 (4)五、仪表选型方法 (6)六、单回路仪表通讯协议 (8)一、HR-WP系列智能数字(光柱)显示报警仪表性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。

5、数字化校准技术，无电位器等可调部件。

6、热电偶冷端温度及热电阻引线电阻自动补偿。

7、可对外接的二、三线制变送器提供配电功能。

8、变送输出、通讯、独立电源采用光电隔离。

9、具备光柱模拟显示功能。

10、具备RS232或RS485通讯功能，采用标准MODBUS协议与上位机连接可构成数据采集系统及控制系统。

二、技术指标1、具有9种热电偶K、E、S、B、T、J、R、N、Wre3-25，6种热电阻Cu50、Cu100、Pt100、BA1、BA2，0-400欧姆线性电阻，30-350Ω远传电阻，0-20mV，0-100 mV，0-10 mA，0-20 mA，4-20 mA，0-5 V，1-5 V，0-10 mA开方输入，4-20mA开方输入0-5V开方输入，1-5V开方输入，-5V-5V。

2、热电偶具有可选峰值锁定功能（需硬件改动）3、开方输入具有小信号切除功能，二级菜单的SL5，切除从0.1%-100.0%。

4、继电器输出具有延时功能，SL8设置1-9对应0.5s-4.5s。

5、通信带光电隔离，波特率2400，4800，9600三档。

6、断线报警时，第四路继电器输出。

7、采样具有抗干扰功能SL7设置从0-30，滤波时间分别为：0—0s，1—0.25s，2—0.5s，3—1s，4—2s，5—3s，6—4s，7—5s，8—6s，9—7s，10—8s，11—1s，12—2s，13—4s，14—8s，15—2s，16—4s，17—8s，18—4s，19—8s，20—4s，21—8s，22—4s，23～30—8s0：无处理1：快速响应且测量稳定但不能抗脉冲干扰处理2-10：滑动平均滤波11-30：抗脉冲干扰滑动平均滤波。

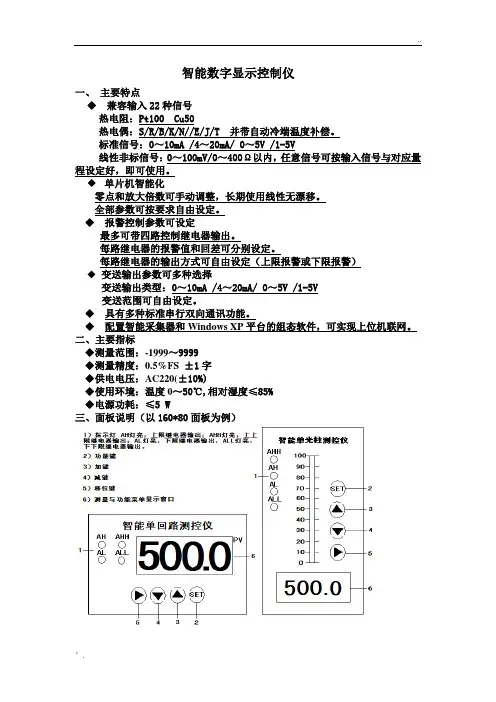

智能数字显示控制仪一、主要特点◆兼容输入22种信号热电阻：Pt100 Cu50热电偶：S/R/B/K/N//E/J/T 并带自动冷端温度补偿。

标准信号：0～10mA /4～20mA/ 0～5V /1-5V线性非标信号：0～100mV/0～400Ω以内，任意信号可按输入信号与对应量程设定好，即可使用。

单片机智能化零点和放大倍数可手动调整，长期使用线性无漂移。

全部参数可按要求自由设定。

◆报警控制参数可设定最多可带四路控制继电器输出。

每路继电器的报警值和回差可分别设定。

每路继电器的输出方式可自由设定（上限报警或下限报警）◆变送输出参数可多种选择变送输出类型：0～10mA /4～20mA/ 0～5V /1-5V变送范围可自由设定。

◆具有多种标准串行双向通讯功能。

◆配置智能采集器和Windows XP平台的组态软件，可实现上位机联网。

二、主要指标◆测量范围：-1999～9999◆测量精度：0.5%FS±1字◆供电电压：AC220(±10%)◆使用环境：温度0～50℃,相对湿度≤85%◆电源功耗：≤5 W三、面板说明（以160*80面板为例）四、型号定义五、输入类型选型代码（与参数Sn对应）代码输入类型与测量范围代码输入类型与测量范围代码输入类型与测量范围00 S (0～1600℃)08 Pt100(-200～850℃)16 mV非标信号(0～100mV)01 R(0～1600℃)09 Cu50(-50～150℃)17 电阻非标信号（0～400Ω）02 B(200～1800℃)10 0～5V(-1999～9999)18 频率非标信号（0～3000Hz）03 K(0～1300℃)11 1～5V(-1999～9999)19 0～5V开方(-1999～9999)04 N(0～1300℃)12 0～10V(-1999～9999)20 1～5V开方(-1999～9999)05 E(0～800℃)13 0～10mA(-1999～9999)21 0～10mA开方(-1999～9999)06 J(0～650℃)14 0～20mA(-1999～9999)22 4～20mA开方(-1999～9999)07 T(-200～400℃)15 4～20mA(-1999～9999)23 全切换输入长按SET键3秒后，就可进入下列菜单：每按一次减键就照下列顺序变化参数，参数循环变化！要设定当前参数值，按一下SET键进入，通过移位键与加减键参数功能设定范围出厂值说明AH 上限报警值-1999～9999 300.0 显示上限报警的报警设定值dH 上限报警回差0～9999 1.0 显示上限报警的回差值AL 下限报警值-1999～9999 200.0 显示下限报警的报警设定值dL 下限报警回差0～9999 1.0 显示下限报警的回差值AHH 上上限报警值-1999～9999 400.0 显示上上限报警的报警设定值在进入一级菜单中出现PASS时，按一下SET键，在PV窗口输入密码555，按一下SET键进入下列菜单：每按一次减键就照下列顺序变化参数，参数循环变化！要设定当前参数值，按一下SET键进入，通过移位键与加减键改变数值，注1：接远传压力表输出，以量程0输出0～375Ω为例，把Sn设为17，dot=2，PUL=0.00，与PUH=1.00，lnPL=0 ，lnPH=375，，设定好，就能显示测量值！八、应用说明1仪表与传感器量程的选择：所有传感器的量程一定要与仪表的量程一致，否则，仪表显示不准例：液位变送器量程0-5米（铭牌为准），输出4~20mA例一：以上面0-5米变送器为例！高于4米，低于1米都要报警可以自己选择！（用户可根据自己的实际情况改变报警方式）例四：特殊要求！有客户在使用光柱仪表时，如买的变送器量程0~8m,实际测量液位0~5m，需要光柱条的百分百显示随0~5m的变化，显示还是真实的测量值！如下设定参数：把Sn设为15，dot=2， PUL=0.00，与PUH=5.00，SUH=8.00/5.00=1.600九、附加说明1、通讯及打印协议（另附）2、维护与质保由于设计上已考虑到仪表的长期稳定性，在正常使用情况下，仪表无需特别维护。

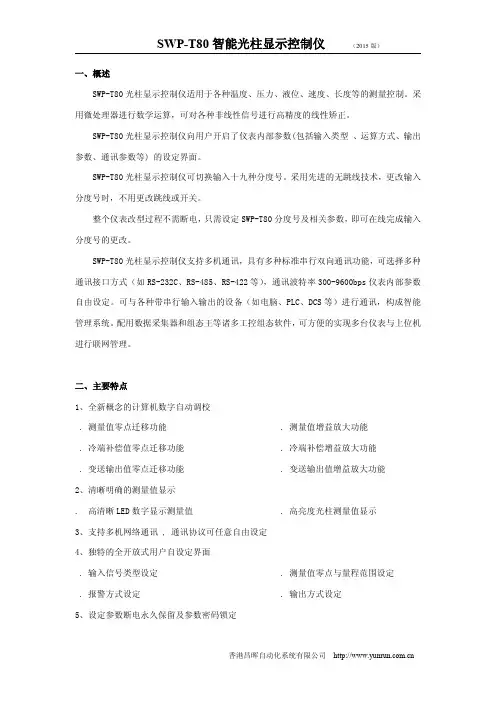

一、概述SWP-T80光柱显示控制仪适用于各种温度、压力、液位、速度、长度等的测量控制。

采用微处理器进行数学运算，可对各种非线性信号进行高精度的线性矫正。

SWP-T80光柱显示控制仪向用户开启了仪表内部参数(包括输入类型、运算方式、输出参数、通讯参数等)的设定界面。

SWP-T80光柱显示控制仪可切换输入十九种分度号。

采用先进的无跳线技术，更改输入分度号时，不用更改跳线或开关。

整个仪表改型过程不需断电，只需设定SWP-T80分度号及相关参数，即可在线完成输入分度号的更改。

SWP-T80光柱显示控制仪支持多机通讯，具有多种标准串行双向通讯功能，可选择多种通讯接口方式（如RS-232C、RS-485、RS-422等），通讯波特率300-9600bps仪表内部参数自由设定。

可与各种带串行输入输出的设备（如电脑、PLC、DCS等）进行通讯，构成智能管理系统。

配用数据采集器和组态王等诸多工控组态软件，可方便的实现多台仪表与上位机进行联网管理。

二、主要特点1、全新概念的计算机数字自动调校.测量值零点迁移功能.测量值增益放大功能.冷端补偿值零点迁移功能.冷端补偿增益放大功能.变送输出值零点迁移功能.变送输出值增益放大功能2、清晰明确的测量值显示.高清晰LED数字显示测量值.高亮度光柱测量值显示3、支持多机网络通讯,通讯协议可任意自由设定4、独特的全开放式用户自设定界面.输入信号类型设定.测量值零点与量程范围设定.报警方式设定.输出方式设定5、设定参数断电永久保留及参数密码锁定6、全数字化冷端补偿.可选择外接冷端补偿（适用于高精度测量场合）.可选择仪表内部冷端补偿7、两种规格外形结构尺寸三、输入信号与适配传感器1、热电偶输入B、S、K、E、J、T、WRe 分度号2、热电阻输入Pt100、Cu503、标准电流输入0-10mA（输入阻抗≤500Ω）4-20mA（输入阻抗≤250Ω）4、标准电压输入0-5V（输入阻抗≥250kΩ）1-5V（输入阻抗≥250kΩ）5、电阻（远传压力表）输入30-350Ω6、其他电流输入0-20mA 等电流信号（按用户要求定制）7、其他电压输入0-10V、0-100V 等电压信号（按用户要求定制）四、主要技术指标输入信号热电偶标准热电偶B、S、K、E、J、T、WRe 等电阻标准热电阻Pt10、Pt100、Cu50和远传压力表电阻输出电流0-10mA、4-20mA、0-20mA 等（输入阻抗≤250Ω）名称横式光柱显示控制仪竖式光柱显示控制仪仪表型号SWP-T80SWP-ST80仪表外形外形尺寸160×80×140mm 80×160×140mm 开孔尺寸152×76mm76×152mm电压0-5V、1-5V、0-10V、0-100V等（输入阻抗≥250kΩ）测量范围-1999～9999字测量精度0.5％FS±1字分辨率热电偶输入时为1字（显示值为整数、无小数点）Pt100.1电阻输入（量程为-99.9～199.9℃）时为0.1字Pt100、Cu50、Pt10电阻输入时为1字远传压力表输入时为1字电流和电压输入时可选1字、0.1字、0.01字和0.001字温度补偿0-50℃显示方式-1999～9999测量值显示-1999～9999设定值显示发光二极管工作状态显示控制方式位式ON/OFF带回差输出信号模拟量输出0-10mA（负载能力≤750Ω）4-20mA（负载能力≤500Ω）0-5V(输出能力≤250Ω)1-5V(输出能力≤250Ω)开关量输出继电器控制输出（继电器ON/OFF带回差）触点容量AC220V/3A；DC24V/6A（阻性负载）可控硅控制输出SCR可控硅过零触发脉输出,可触发可控硅400V/100A固态继电器输出SSR固态继电器控制信号输出（6-24V/30mA，电压不可调)通讯输出接口方式标准通信接口RS-485,RS-232C,RS-422等波特率300-9600bps内部自由设定馈电输出DC24V，负载能力≤30mA控制方式可选择1-4个继电器输出（ON/OFF带回差）控制精度±1字报警方式可选择1-4个继电器输出（ON/OFF带回差）SWP-T80智能光柱显示控制仪（2015版）报警精度±1字温度补偿0-50℃数字式温度自动补偿参数设定面板轻触式按键数字设定参数设定值断电后永久保存参数设定值密码锁定保护方式输入回路断线报警（热电偶或电阻输入时），状态LED指示输入超/欠量程报警电源欠压自动复位工作异常自动复位（Watch Dog）联机通讯通讯接口为二线制、三线制或四线制（如RS-485、RS-232C、RS-422等），亦可由用户特殊要求，波特率300-9600bps可由仪表内部参数自由设定。

液位计配套远传仪表XGZU—500型智能光柱指示数字显示调节报警仪使用说明书上海风雷自动化仪表有限公司前言XGZU—500系列光柱指示数字显示液位调节报警仪是我公司研制开发的新一代智能化数字显示兼光柱指示通用化极强的显示调节仪。

由于仪表以微处理器为核心，软件进行信号处理，能灵活方便地设定个参数，故具有高精度、高可靠、通用性极强的特点。

为用户选型，备品管理带来了方便。

该系列仪表还可配接各类变送器，可广泛适用于化工、石化、电力、冶金、轻纺、环保、城建等行业。

实现对被测对象的自动测量和显示及控制。

● 量程范围可自行任意方便设定（包括小数点位置）。

● 自动稳零系统，保证仪表长期稳定性。

● 软件进行调零和调满度，调校便捷。

● 无电位器等调整器件，使仪表稳定性、抗震动等性能都得到极大的改善。

● 仪表配置2个报警点，报警方式分为上限或下限可供选择，有越限声光报警和继电器接点输出。

一、主要技术性能● 输入信号：501（电阻型）0~5000Ω（根据配套液位计量程阻值设定约500Ω/m）503（电流型）4~20mA（可编量程），输入阻抗50Ω● 测量范围：四位LED数显：可编量程-1999~999951线光柱指示：0~100%指示● 供变送器电源：24VDC 40mA（限电流型）● 变送器输出电流：4~20mA（RL≤500Ω）（0~10mA RL≤1kΩ，限电阻型，订货时提出）● 基本误差：数字显示±0.5%FS +1个字光柱指示±1根线±4%设定误差±0.5%FS +1个字切换差±1%FS变送输出±0.5%FS● 显示分辨率0.01、0.1、1● 报警控制：面板有上限（H）、上上限（HH）、下限（L）、下下限（LL）报警灯及对应的输出继电器。

当显示值高于或低于用户设定的上、下限值时，对应的报警灯闪烁显示，且对应的继电器接点状态改变，同时伴有声响。

● 声响消除：当用户确认越限后，按任意键可消除声响。
