压力变送器使用说明书一、前言压力变送器是一种常用的测量仪器，用于检测和转换压力信号。

本说明书旨在向用户提供使用压力变送器的相关指南。

二、产品结构和原理1. 产品结构压力变送器主要由以下组件构成：- 压力传感器：用于感知被测介质的压力变化。

- 信号处理电路：用于转换、放大和调整压力信号，并输出标准信号。

- 外壳：用于保护内部元件，防止外界环境对其产生不良影响。

- 连接电缆：用于将变送器与外部控制系统连接。

2. 工作原理压力变送器的工作原理基于电阻应变测量技术。

当被测介质的压力作用于传感器上时，传感器内部的电阻发生变化，这个变化将通过信号处理电路转换成标准信号输出。

三、安装与调试1. 安装前准备在安装压力变送器之前，用户需要对以下几个方面进行准备：- 确定安装位置：应选择干燥、通风的地方，并避免与振动源、高温源等物体靠近。

- 检查设备完整性：确保产品完整无损，无松动零件或破损情况。

2. 安装步骤按照以下步骤进行压力变送器的安装：（1）将压力变送器固定在测量点上，确保其与被测介质接触紧密。

（2）使用合适的密封材料，将变送器与管道连接处进行密封，避免泄漏问题。

（3）根据实际情况选择合适的电缆接线方式，并进行连接。

3. 调试与检测安装完成后，用户需要进行以下调试与检测操作：（1）检查电缆连接是否牢固、正确。

（2）打开控制系统，观察压力变送器输出信号的稳定性。

（3）通过已知压力源校准压力变送器，确保其测量准确性。

（4）注意观察输出信号是否在指定范围内，避免超出量程导致信号失真。

四、注意事项1. 温度限制压力变送器在使用过程中需要注意温度限制，避免超出产品规定的温度范围，以免造成性能损害或产品故障。

2. 环境条件压力变送器应在无腐蚀、无剧烈振动和无强尘埃的环境下使用，避免对产品造成不良影响。

3. 定期维护用户应定期对压力变送器进行维护，包括清洁、校准、检查电缆连接等，以确保其长期稳定工作。

4. 电气安全在进行电气接线时，务必断电操作，并按照产品提供的电气连接图进行正确接线，以确保安全使用。

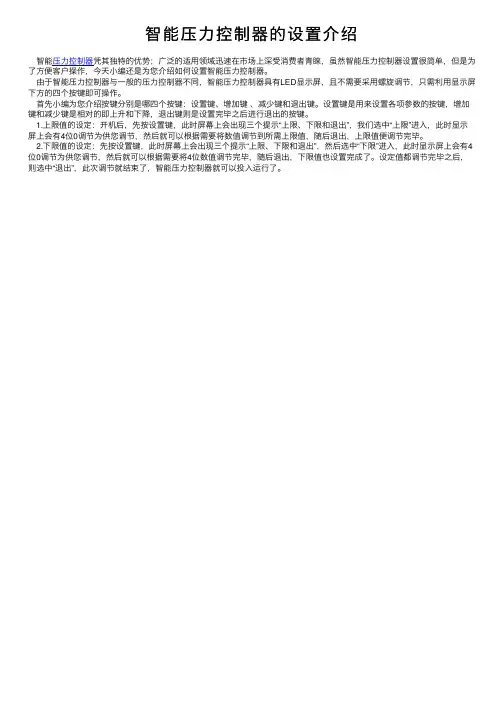

智能压⼒控制器的设置介绍
智能压⼒控制器凭其独特的优势；⼴泛的适⽤领域迅速在市场上深受消费者青睐，虽然智能压⼒控制器设置很简单，但是为了⽅便客户操作，今天⼩编还是为您介绍如何设置智能压⼒控制器。

由于智能压⼒控制器与⼀般的压⼒控制器不同，智能压⼒控制器具有LED显⽰屏，且不需要采⽤螺旋调节，只需利⽤显⽰屏下⽅的四个按键即可操作。

⾸先⼩编为您介绍按键分别是哪四个按键：设置键、增加键、减少键和退出键。

设置键是⽤来设置各项参数的按键，增加键和减少键是相对的即上升和下降，退出键则是设置完毕之后进⾏退出的按键。

1.上限值的设定：开机后，先按设置键，此时屏幕上会出现三个提⽰“上限、下限和退出”，我们选中“上限”进⼊，此时显⽰屏上会有4位0调节为供您调节，然后就可以根据需要将数值调节到所需上限值，随后退出，上限值便调节完毕。

2.下限值的设定：先按设置键，此时屏幕上会出现三个提⽰“上限、下限和退出”，然后选中“下限”进⼊，此时显⽰屏上会有4位0调节为供您调节，然后就可以根据需要将4位数值调节完毕，随后退出，下限值也设置完成了。

设定值都调节完毕之后，则选中“退出”，此次调节就结束了，智能压⼒控制器就可以投⼊运⾏了。

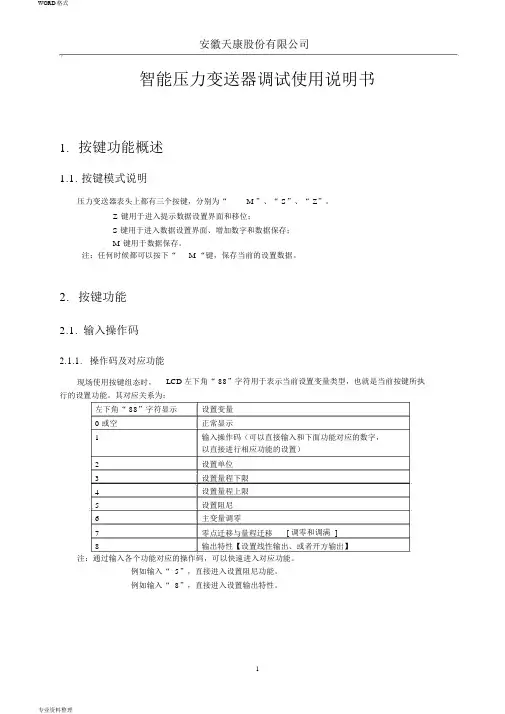

安徽天康股份有限公司智能压力变送器调试使用说明书1.按键功能概述1.1. 按键模式说明压力变送器表头上都有三个按键，分别为“M ”、“ S”、“ Z”。

Z键用于进入提示数据设置界面和移位；S键用于进入数据设置界面、增加数字和数据保存；M键用于数据保存。

注：任何时候都可以按下“M “键，保存当前的设置数据。

2.按键功能2.1.输入操作码2.1.1.操作码及对应功能现场使用按键组态时，LCD 左下角“ 88”字符用于表示当前设置变量类型，也就是当前按键所执行的设置功能。

其对应关系为：左下角“ 88”字符显示设置变量0 或空正常显示1输入操作码（可以直接输入和下面功能对应的数字，以直接进行相应功能的设置）2设置单位3设置量程下限4设置量程上限5设置阻尼6主变量调零7零点迁移与量程迁移[ 调零和调满 ]8输出特性【设置线性输出、或者开方输出】注：通过输入各个功能对应的操作码，可以快速进入对应功能。

例如输入“ 5”，直接进入设置阻尼功能。

例如输入“ 8”，直接进入设置输出特性。

1安徽天康股份有限公司2.1.2. 操作码输入方法图例说明：1.均以当前采集值 1 kPa，量程为 0～ 100kPa 为例2.空心显示的数字、字母、符号，表示当前是闪烁显示在实时正常显示状态，按下Z 键进入组态数据设置状态。

此时左下角显示“1”。

同时数字区第 1 个“ 0”开始闪烁。

按下 Z 键，依次向右移动闪烁位，直到最后一个“ 0”开始闪烁。

按下 S 键，最后一位数字开始从0 增加。

这是输入的数字就是操作码，根据输入的操作码不同，将进入不同的功能。

以进入设置主变量单位为例，进行说明：3.等到增加到“ 2”时，按下“ Z”键，此时左下方有一个箭头开始闪烁。

4.此时按下“ S”键，则进入“设置单位”菜单，此时左下角显示“ 2”。

同时下方显示当前的单位。

说明：如果是 3 按键，则在显示“ 00002”时，直接按下“ M ”键，就可以进入“设置单位” 。

压力控制器使用与调整方法
压力控制器是一种用来控制系统压力的设备，它通常被用在液压系统、空气压缩系统和其他工业设备中。

在使用压力控制器之前，我们需要先了解它的使用方法和调整方法，以确保它能够正常工作并符合系统要求。

首先，我们需要确认压力控制器的安装位置和连接方式是否正确，确保其能够准确地监测系统压力。

在安装完毕后，我们需要对其进行调试和调整，以确保它能够达到我们需要的压力控制要求。

调整压力控制器的方法通常包括调整压力控制阀、调整压力传感器和调整压力表。

我们可以根据系统的要求，通过手动或自动方式来调整压力控制器，以达到所需的压力范围。

在调整过程中，我们需要根据系统的实际工作情况，逐步调整压力控制器，确保其能够稳定地工作在设定的压力范围内。

并且，我们还需要对调整后的压力控制器进行测试和监测，以确保其能够正常工作并能够及时地响应系统的压力变化。

总之，压力控制器的使用与调整方法是比较复杂的，需要我们在实际操作中认真对待，确保其能够良好地工作在系统中。

只有这样，我们才能够有效地控制系统的压力，并确保系统能够安全、稳定地运行。
