联合粉磨系统技术交流课件

0606煤磨系统培训课件

0606煤磨系统培训课件
汇报人：日期:
目录
• 0606煤磨系统简介 • 0606煤磨系统操作流程 • 0606煤磨系统维护与保养 • 0606煤磨系统安全注意事项 • 0606煤磨系统案例分析
01
0606煤磨系统简介
系统概述
0606煤磨系统是一种高效、环保的煤粉制备系统，主要用于火力发电、水泥、钢铁等行业的煤
润滑系统故障
检查润滑油是否充足、质量是否合格，更换不合格的润滑油；检查润滑油管道是否有堵塞或泄漏，清理或更换管道。
电气故障
检查电气元件是否有损坏，更换损坏的元件；检查电路是否有短路或断路，修复或更换电线、电缆等。
04
0606煤磨系统安全注意事项
安全操作规程
启动前检查
确保煤磨系统各部件正常，无安全隐患，周围环境安全。
案例二
某企业采用新型的煤磨系统技术，成功降低了生产成本，同时减少了环境污染。该技术具有高效、节能和环保等特点，具有较大的市场潜力。
问题案例解析
案例一
某煤磨系统在运行过程中出现了严重的振动和噪音问题，经过检查发现是由于设备安装基础不牢固所导致。通过加强设备基础和优化设备布局，问题得到了有效解决。
通风除尘系统
用于收集和净化磨机运行过程中产生的粉尘和气体，保证系统的环保性能。
成品输送系统
将粉磨好的煤粉输送到指定的储料仓或输送装置中，以便后
续使用。
系统功能
高效粉磨
采用先进的粉磨技术和设备，提高粉磨效率，
降低能耗。
自动化控制
通过自动化控制系统，实现整个系统的远程监控和操作，提高生产效
粉制备。
该系统采用先进的粉磨技术和设备，能够将原煤粉磨成不同细度的煤粉，满足不同行业的需求。

制粉系统讲解教材29页PPT

END
制粉系统讲解教材
41、实际上，我们想要的不是针对犯罪的法律，而是针对疯狂的法律。 ——马克·吐温 42、法律的力量应当跟随着公民，就像影子跟随着身体一样。— —贝卡利亚 43、法律和制度必须跟上人类思想进步。— —杰弗逊 44、人类受制于法律，法律受制于情理。— —托·富勒
45、法律的制定是为了保证每一个人自由发挥自己的才能，而不是为了束、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃

水泥粉磨系统主机设备知识培训共63页文档

1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使敏捷，写作使人精确。——培根
水泥粉磨系统主机设备知识培训
11、获得的成功越大，就越令人高兴。野心是使人勤奋的原因，节制使人枯萎。 12、不问收获，只问耕耘。如同种树，先有根茎，再有枝叶，尔后花实，好好劳动，不要想太多，那样只会使人胆孝懒惰，因为不实践，甚至不接触社会，难道你是野人。(名言网) 13、不怕，不悔(虽然只有四个字，但常看常新。 14、我在心里默默地为每一个人祝福。我爱自己，我用清洁与节制来珍惜我的身体，我用智慧和知识充实我的头脑。 15、这世上的一切都借希望而完成。农夫不会播下一粒玉米，如果他不曾希望它长成种籽；单身汉不会娶妻，如果他不曾希望有小孩；商人或手艺人不会工作，如果他不曾希望因此而有收益。-- 马钉路德。

辊压机联合粉磨工艺系统分析

辊压机联合粉磨工艺系统分析辊压机联合粉磨（或半终粉磨）工艺系统，其技术核心在本质上属于“分段粉磨”。

目前，国内水泥制成工序广泛应用由辊压机+打散分级机（动态分级设备）或V型选粉机（静态分级设备）+管磨机开路（或配用高效选粉机组成双闭路）组成的联合粉磨工艺系统（或由辊压机+V型选粉机（静态分级设备）+高效选粉机+管磨机组成的半终粉磨工艺系统），在实际运行过程中，由于各线生产工艺流程及设备配置、物料粉磨特性、水份等方面因素不尽相同，导致系统产量、质量及粉磨电耗等技术经济指标也参差不齐，本文拟对水泥联合粉磨单闭路（管磨机为开路）及双闭路系统（或半终粉磨系统）中各段常出现的工艺技术与设备故障模式进行探讨分析，并提出了相应的解决办法，仅供粉磨工程技术人员在日常工作中参考，文章中谬误之处恳望予以批评指正：一、辊压机系统故障模式：辊压机挤压效果差故障原因1：1. 被挤压物料中的细粉过多，辊压机运行辊缝小，工作压力低影响分析：辊压机作为高压料床（流动料床）粉磨设备，其最大特点是挤压力高（>150Mpa），粉磨效率高，是管磨机的3-4倍，预处理物料通过量大，能够与分级和选粉设备配置用于生料终粉磨系统。

但由于产品粒度分布窄、颗粒形貌不合理及凝结时间过快、标准稠度需水量大与混凝土外加剂相容性差等工作性能参数方面的原因，国内水泥制备工艺未采用辊压机终粉磨系统，辊压机只在水泥联合粉磨系统中承担半终粉磨（预粉磨）的任务，经施以双辊之间的高压力挤压后的物料，其内部结构产生大量的晶格裂纹及微观缺陷、<2.0mm及以下颗粒与<80um细粉含量增多（颗粒裂纹与粒度效应），分级后的入磨物料粉磨功指数显著下降（15-25%），易磨性明显改善；因后续管磨机一仓破碎功能被移至磨前，相当于延长了管磨机细磨仓，从而大幅度提高了系统产量，降低粉磨电耗。

但辊压机作业过程中对入机物料粒度及均匀性非常敏感，粒状料挤压效果好、粉状料挤压效果差，即有“挤粗不挤细”的料床粉磨特性；当入机物料中细粉料量多时会造成辊压机实际运行辊缝小，主电机出力少，工作压力低，若不及时调整，则挤压效果会变差、系统电耗增加。

辊压机终粉磨系统培训34页PPT

辊压机终粉磨系统培训
11、战争满足了，或曾经满足过人的好斗的本能，但它同时还满足了人对掠夺，破坏以及残酷的纪律和专制力的欲望。 ——查·埃利奥特 12、不应把纪律仅仅看成教育的手段。纪律是教育过程的结果，首先是学生集体表现在一切生活领域—— 生产、日常生活、学校、文化等领域中努力的结果。— —马卡连柯(名言网)
13、遵守纪律的风气的培养，只有领导者本身在这方面以身作则才能收到成效。—— 马卡连柯 14、劳动者的组织性、纪律性、坚毅精神以及同全世界劳动者的团结一致，是取得最后胜利的保证。—— 列宁摘自名言网
15、机会是不守纪律的。——雨果
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为

10 粉磨系统

1 m
R0 lg t1 R1 t 2 R0 lg R 2
Q2 Q1
(10-17) RETURN
•设Q１为0．08 mm方孔筛筛余量10％时的产量，而粉磨前筛余量为100％， •以Kc＝Q２／Q１，则 1 Kc 1 100 m lg( ) R2
第十章粉磨系统
• 第一节粉磨系统概述 • 第二节粉磨动力学 • 第三节粉磨系统影响产量质量的因素及对策
111110
• 1. 比较三种挤压粉磨挤压通道有何异同? 为什么说筒辊磨的粉磨稳定性较好?
第一节粉磨系统概述
• 过程工业中往往要进行粉磨作业。常用于粉磨的设备有以冲击为主的管(球)磨机、以料层挤压为主的辊压机、辊式磨、筒辊磨 • 从节约利用能源出发，除具备传统的研磨功能外，还有可大量利用热废气进行烘干效能的烘干磨，以及集粉磨、烘于、选粉效能于一体的辊式磨等等。 • 水泥粉磨流程主要有下列几种型式： • 1 开路流程： • 2 闭路流程
3.应用粉磨动力学分析磨机产量与细度的关系
由于磨机产量与物料在磨内通过的时间成反比，即
Q2 Q1

t1 t2
•(10-14)
•式中Q1、Q2分别为细度R1 R2时的磨机产量，由粉磨动力学方程式得
R1 R0 e
kt1m
(10-15)
R2 R0 e
kt2 m
(10-16)
对于一定的物料，一定的操作条件，参数k和m的值都是不变的，将（10-16) 式中l换回t则有
1 100 1 (lg ) 100 R2 lg( ) R2
Kc
(10-18)
按(10-86)算出不同细度的细度系数值，如表10-4所示．
•

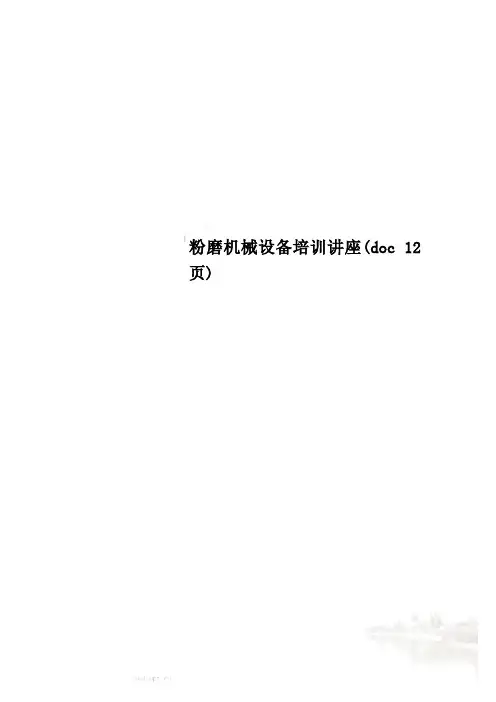

粉磨机械设备培训讲座(doc 12页)

粉磨机械设备培训讲座(doc 12页)水泥工业粉磨工艺技术与装备的讲座(六)——粉磨机械设备•摘要：每生产一吨水泥，需要粉磨三吨左右的各种物料，粉磨电耗占生产总电耗的60～70%，为了达到优质、高产、环保、节能，降低水泥生产成本的目的，必须重视、熟悉和研究粉磨工艺过程及其粉磨设备的性能和特点。

在水泥生产中，破碎后的原料不仅要按一定的配比进行使用，而且必须将其粉磨到一定的细度，才能混合均匀，成为合格生料，并使煅烧过程中的物理化学反应得以顺利进行；水泥产品只有粉磨到一定的细度，才能在混凝土和建筑施工中，发挥应有的强度和作用。

每生产一吨水泥，需要粉磨三吨左右的各种物料，粉磨电耗占生产总电耗的60～70%，为了达到优质、高产、环保、节能，降低水泥生产成本的目的，必须重视、熟悉和研究粉磨工艺过程及其粉磨设备的性能和特点。

一、球磨机（一）工作原理球磨机1876年问世，1891年能够连续生产的球磨机投入工业使用。

尽管它历史久远、能量利用率仅有3%左右，但目前仍是我国水泥工业应用比率最高的重要粉磨设备。

球磨机的筒体由钢板卷制而成，两端装有带空心轴的轴承座，一端进料一端出料，可以连续生产。

水平安装的筒体内装有不同形式的衬板和不同规格的研磨体，研磨体以钢球为最多；传动装置带动筒体旋转时，研磨体将物料磨成细粉，因此得名为：球磨机。

如果研磨体中有钢棒，则又称其为：棒磨机。

在水泥行业内，不论这类粉磨设备研磨体的种类如何，都习惯地将“球磨机”作为它们的统称。

（二）球磨机类型球磨机的分类方法很多，现部分介绍如下：1.按生产方法分：干法球磨机（磨内不加水）和湿法球磨机（磨内加水）；2.按传动方式分：边缘传动磨机（小型）和中心传动磨机（大型）；*3.按卸料方式分：中卸式磨机和尾卸式磨机；4.按筒体长径比分：L/D≤3为：普通磨机或称短磨机；L/D≥4为：管磨机或称长磨机；5.工艺用途分：生料磨、水泥磨、煤磨、烘干磨、试验磨、高细磨、超细磨、开流磨（开路磨）、圈流磨（闭路磨）等。

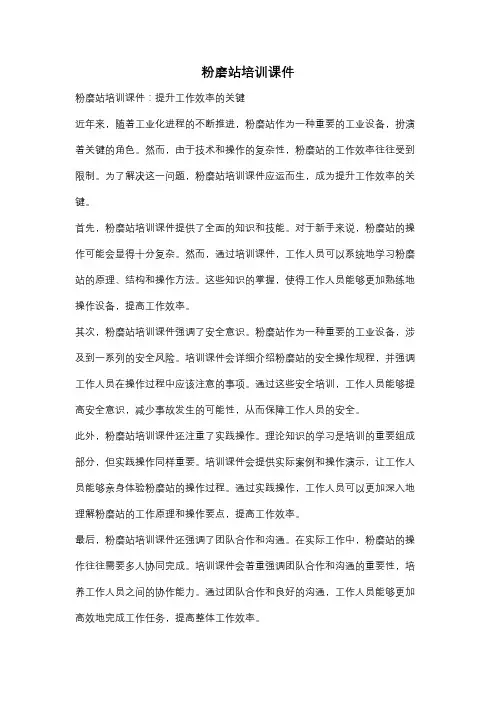

粉磨站培训课件

粉磨站培训课件粉磨站培训课件：提升工作效率的关键近年来，随着工业化进程的不断推进，粉磨站作为一种重要的工业设备，扮演着关键的角色。

然而，由于技术和操作的复杂性，粉磨站的工作效率往往受到限制。

为了解决这一问题，粉磨站培训课件应运而生，成为提升工作效率的关键。

首先，粉磨站培训课件提供了全面的知识和技能。

对于新手来说，粉磨站的操作可能会显得十分复杂。

然而，通过培训课件，工作人员可以系统地学习粉磨站的原理、结构和操作方法。

这些知识的掌握，使得工作人员能够更加熟练地操作设备，提高工作效率。

其次，粉磨站培训课件强调了安全意识。

粉磨站作为一种重要的工业设备，涉及到一系列的安全风险。

培训课件会详细介绍粉磨站的安全操作规程，并强调工作人员在操作过程中应该注意的事项。

通过这些安全培训，工作人员能够提高安全意识，减少事故发生的可能性，从而保障工作人员的安全。

此外，粉磨站培训课件还注重了实践操作。

理论知识的学习是培训的重要组成部分，但实践操作同样重要。

培训课件会提供实际案例和操作演示，让工作人员能够亲身体验粉磨站的操作过程。

通过实践操作，工作人员可以更加深入地理解粉磨站的工作原理和操作要点，提高工作效率。

最后，粉磨站培训课件还强调了团队合作和沟通。

在实际工作中，粉磨站的操作往往需要多人协同完成。

培训课件会着重强调团队合作和沟通的重要性，培养工作人员之间的协作能力。

通过团队合作和良好的沟通，工作人员能够更加高效地完成工作任务，提高整体工作效率。

综上所述，粉磨站培训课件在提升工作效率方面起到了关键的作用。

通过提供全面的知识和技能、强调安全意识、注重实践操作以及培养团队合作和沟通能力，粉磨站培训课件帮助工作人员更加熟练地操作设备，提高工作效率。

只有不断学习和提升，我们才能在粉磨站的工作中取得更好的成果。

磨煤机制粉系统.课件.ppt

ln 100 R90
2khbk yx
t/h
2．钢球磨煤机所耗的功率计算关联式
N
1
cd
(0.105D3
•
L•n•
q 0.9khbkrl
0.1DLn
kW
3．磨煤单耗计算关联式
Em N Bm
kW h /t
一般20~30
4．最佳通风量计算关联式（为了保证磨煤出力与细
度）：
38V Vmf ,zj n D (10003 Kkm 36R90
三个需要协调的风量：
1）磨煤风：与煤粉细度和磨煤机的出力有关，取决于煤种； 2）干燥风：需干燥掉的水分，干燥剂温度，磨煤机出口温度 3）一次风：取决于着火条件，与煤种有关。
第四节磨煤机出力
一、磨煤机的出力
煤粉制备既有细度要求，也有干燥程度的要求，
磨煤出力
干燥出力
1、磨煤出力—磨煤机每小时所能磨制加工的原煤吨数。
– 已知干燥剂量，求解出干燥剂的初温； – 已知干燥剂的初温，求解出干燥剂量；（干燥剂的量必须满足磨煤的要求）。
计算结果的几种可能情况
干燥剂初温低于预热空气的温度
以热空气加冷空气作为干燥剂。 t1 trk ,
煤的水分低时，会出现此情况。
还可以采用干燥剂再循环来控制入口温度。
干燥剂初温高于热空气的温度
不同粒径下的煤粉细度换算式为
Rx2
100(
Rx1
( x2
) x1
)n
100
3）经济细度
磨制煤粉的电耗和燃烧不完全损失之和最小时的煤粉细度。
影响因素： A）煤种 B）磨煤机和分离器的形式 C）燃烧方式等
第二节磨煤机设备
一、磨煤机的工作原理—干燥、磨制

粉磨系统培训材料共57页文档

谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
粉磨系统培训走完。 17、一般情况下)不想三年以后的事，只想现在的事。现在有成就，以后才能更辉煌。
18、敢于向黑暗宣战的人，心里必须充满光明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的人只能引为烧身，只有真正勇敢的人才能所向披靡。

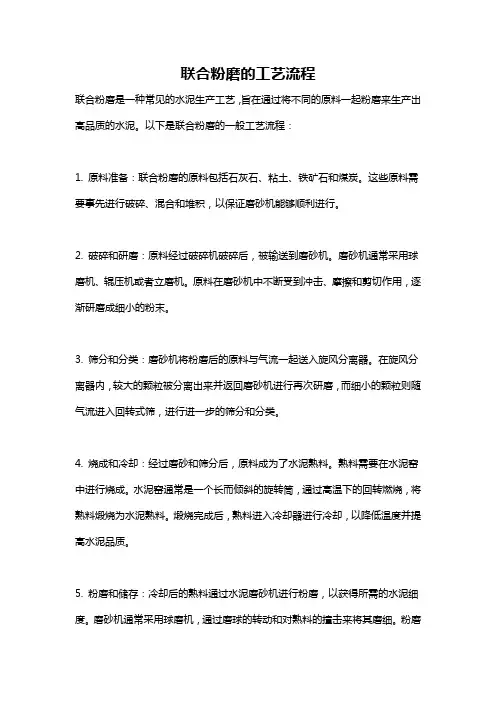

联合粉磨的工艺流程
