台泥〔〕水泥Ø3.8×13M水泥粉磨系统中控操作规程二零一一年一月1.目的本规程旨在统一操作思想，优化操作参数，努力提高磨机台时产量，降低单位生产本钱，确保生产出优质水泥，实现系统稳定高效运转。

2.围本规程运用于Ø3.8×13m管磨机+HFC160-140辊压机的联合粉磨系统中控操作与相关人员。

3.引用标准〔待定〕4.操作思想中控操作员应该遵循“优质、平安、稳定、高产、低耗〞的原那么。

操作员在确保质量的前提下，使所属设备平安运行，去除平安隐患，同时，保证设备运转平稳，关注各种参数变化情况，防止大起大落；在确保设备稳定的情况下适当提高磨机的台时产量，节能降耗，使设备的效率充份发挥，把水泥生产的吨消耗降到最低。

5.工艺流程5.1熟料、石膏、混合材至仓顶输送系统熟料输送：熟料从熟料库底气动弧形放料阀放出→1706、1707、1708→1709→1719→1730→熟料调配仓石膏输送：1150→1152、1153→1154→1158→石膏调配仓混和材：1170→1171→1176↘→1177→石灰石调配仓→11771→锅炉渣调配仓5.2联合粉磨与分级输送系统水泥粉磨系统由调配站供料，调配站设有熟料、石膏、混合材库。

来自调配站的混合料按设定的配比与喂料总量，由定量给料机从库中卸出，经混合料胶带输送机送至水泥粉磨系统。

在水泥调配站库顶设有二台袋收尘器，净化各下料点的含尘气体。

在混合料胶带输送机上设有一台电磁除铁器，以除去混合料中的铁件，从而保护粉磨系统中的辊压机设备。

本水泥粉磨系统采用辊压机加管磨机的联合粉磨系统。

该系统由两局部组成：一局部由辊压机喂料仓、辊压机、V型选粉机、提升机、旋风筒、袋收尘器等组成的水泥熟料挤压粉磨系统；另一局部由水泥磨、提升机、O-Sepa选粉机、高效袋收尘器、排风机等组成的水泥闭路粉磨系统。

来自调配站的混合料经提升机〔1910〕输送至辊压机喂料仓，辊压后的料饼经提升机〔1915〕输送至V型选粉机进展粗选，粗粉由V 型选粉机下部出口排出，经辊压机喂料仓回辊压机继续挤压、碾磨而形成料饼，出V型选粉机的含尘气体经旋风筒收尘后，由风机导入O-Sepa选粉机，V型选粉机的选粉用气由辊压机系统的循环风机提供，旋风筒收下的粗粉〔约占辊压机通过量的30％〕入水泥磨继续粉磨。

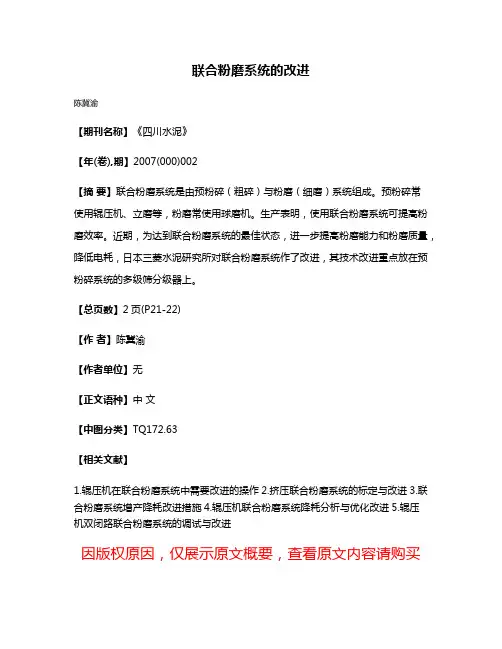

联合粉磨系统的改进
陈冀渝
【期刊名称】《四川水泥》
【年(卷),期】2007(000)002
【摘要】联合粉磨系统是由预粉碎（粗碎）与粉磨（细磨）系统组成。

预粉碎常
使用辊压机、立磨等，粉磨常使用球磨机。

生产表明，使用联合粉磨系统可提高粉磨效率。

近期，为达到联合粉磨系统的最佳状态，进一步提高粉磨能力和粉磨质量，降低电耗，日本三菱水泥研究所对联合粉磨系统作了改进，其技术改进重点放在预粉碎系统的多级筛分级器上。

【总页数】2页(P21-22)
【作者】陈冀渝
【作者单位】无
【正文语种】中文
【中图分类】TQ172.63
【相关文献】
1.辊压机在联合粉磨系统中需要改进的操作
2.挤压联合粉磨系统的标定与改进
3.联合粉磨系统增产降耗改进措施
4.辊压机联合粉磨系统降耗分析与优化改进
5.辊压
机双闭路联合粉磨系统的调试与改进
因版权原因，仅展示原文概要，查看原文内容请购买。

论窑操还是磨操，首先要明确系统内在的逻辑关系，这就要求操作员对系统工艺和设备的特性清楚了解。

把握好定性与定量的辨证关系。

接班时首先要向前一个班人员了解系统的运行情况。

哪些设备存在隐患，产、质量情况如何。

看全分析报告单，了解物料的易磨性，这样可以进行针对性地控制。

既要熟悉中控操作界面，又要对现场设备十分了解，所以要经常到现场了解设备的情况。

特别是当现场设备发生故障时，要知道发生故障的原因和解决故障的方法。

1 立磨立磨是利用磨辊在磨盘上的相对碾压来粉磨物料的设备。

对立磨正常运行的影响主要有几个方面：（1）磨机的料层。

合适的料层厚度和稳定的料层，是立磨稳定运行的基础。

料层太厚，粉磨效率降低，当磨机的压差达到极限时会塌料，对主电机和外排系统都将产生影响；料层太薄，磨机的推动力增加，对磨辊磨盘和液压系统都有损伤。

（2）磨机的振动。

磨机的振动过大，不仅会直接造成机械破坏，并且影响产、质量。

产生振动的因素有：磨机的基础、研磨压力、料层的厚度、风量及风温、蓄能器压力、辊面或磨盘的磨损状况等。

物料对磨机振动的影响及处理方法：物料对磨机振动的影响，主要表现在物料粒度、易磨性及水分。

在立磨运行过程中，要形成稳定的料层，就要求入磨物料具有适宜的级配，要有95%以上的粒度小于辊径的3%。

喂料粒度过大将导致易磨性变差。

由于大块物料之间空隙没有足够多的细颗粒物料填充，料床的缓冲性能差，物料碾碎时的冲击力难以吸收，导致磨机的振动增加。

喂料粒度过小，特别是粉状料多时，由于小颗粒物料摩擦力小，流动性好。

缺乏大块物料构成支撑骨架，不易形成稳定的料床。

磨辊不能有效地压料碾压，大量的粉状物料会使磨内气流粉尘浓度和通风阻力增大，当达到极限时会产生塌料，导致磨机振动增加。

当操作员发现物料过细，尤其是立磨内压差已明显上升时，应及时调整喂料，降低研磨压力和出口温度并加大喷水量，适当降低选粉机转速。

在保证压差稳定和料层厚度的前提下加大研磨压力。

物料的易磨性是影响产量的重要因素，当物料的易磨性变差时，立磨对物料的粉磨循环次数明显增多。

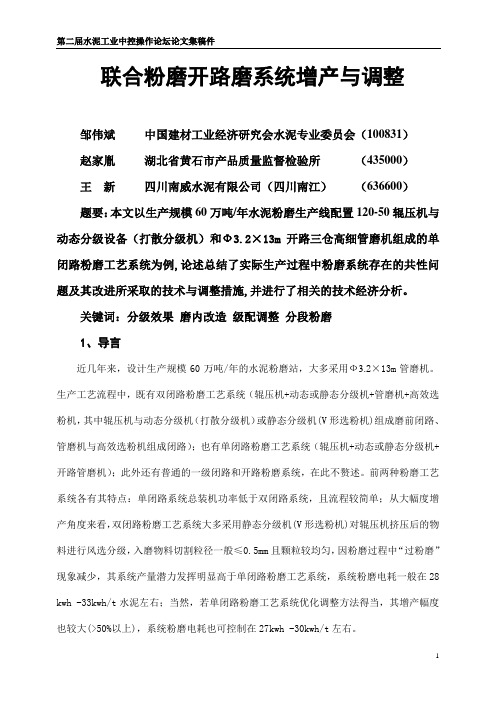

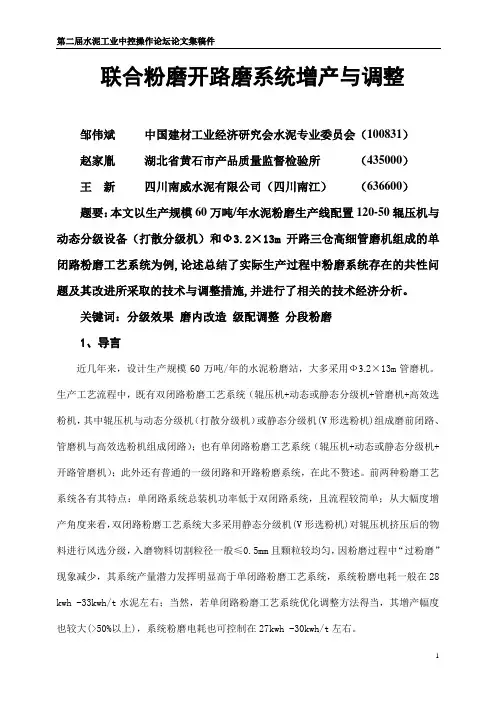

联合粉磨开路磨系统增产与调整邹伟斌中国建材工业经济研究会水泥专业委员会（100831）赵家胤湖北省黄石市产品质量监督检验所（435000）王新四川南威水泥有限公司（四川南江）（636600）题要：本文以生产规模60万吨/年水泥粉磨生产线配置120-50辊压机与动态分级设备（打散分级机）和Ф3.2×13m开路三仓高细管磨机组成的单闭路粉磨工艺系统为例,论述总结了实际生产过程中粉磨系统存在的共性问题及其改进所采取的技术与调整措施,并进行了相关的技术经济分析。

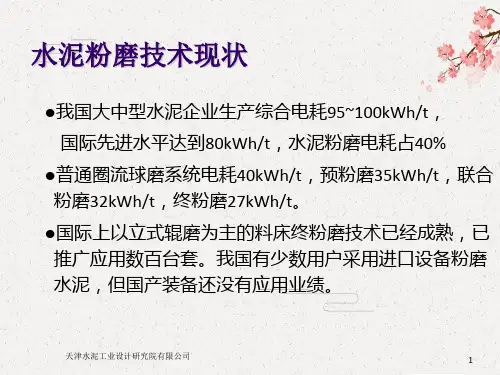

关键词：分级效果磨内改造级配调整分段粉磨1、导言近几年来，设计生产规模60万吨/年的水泥粉磨站，大多采用Ф3.2×13m管磨机。

生产工艺流程中，既有双闭路粉磨工艺系统（辊压机+动态或静态分级机+管磨机+高效选粉机，其中辊压机与动态分级机（打散分级机）或静态分级机(V形选粉机)组成磨前闭路、管磨机与高效选粉机组成闭路）；也有单闭路粉磨工艺系统（辊压机+动态或静态分级机+开路管磨机）；此外还有普通的一级闭路和开路粉磨系统，在此不赘述。

前两种粉磨工艺系统各有其特点：单闭路系统总装机功率低于双闭路系统，且流程较简单；从大幅度增产角度来看，双闭路粉磨工艺系统大多采用静态分级机(V形选粉机)对辊压机挤压后的物料进行风选分级，入磨物料切割粒径一般≤0.5mm且颗粒较均匀，因粉磨过程中“过粉磨”现象减少，其系统产量潜力发挥明显高于单闭路粉磨工艺系统，系统粉磨电耗一般在28 kwh -33kwh/t水泥左右；当然，若单闭路粉磨工艺系统优化调整方法得当，其增产幅度也较大(>50%以上)，系统粉磨电耗也可控制在27kwh -30kwh/t左右。

以国内某单位双闭路粉磨工艺系统为例，其配置的辊压机功率+静态分级机(V形选粉机)循环风机功率=1220kw；另一单位的单闭路粉磨工艺系统中辊压机功率+静态分级机(V 形选粉机)循环风机功率=1320kw；上述两个系统中Ф3.2×13m磨机台时产量均在120t/h 左右。

辊压机联合粉磨工艺系统分析辊压机联合粉磨（或半终粉磨）工艺系统，其技术核心在本质上属于“分段粉磨”。

目前，国内水泥制成工序广泛应用由辊压机+打散分级机（动态分级设备）或V型选粉机（静态分级设备）+管磨机开路（或配用高效选粉机组成双闭路）组成的联合粉磨工艺系统（或由辊压机+V型选粉机（静态分级设备）+高效选粉机+管磨机组成的半终粉磨工艺系统），在实际运行过程中，由于各线生产工艺流程及设备配置、物料粉磨特性、水份等方面因素不尽相同，导致系统产量、质量及粉磨电耗等技术经济指标也参差不齐，本文拟对水泥联合粉磨单闭路（管磨机为开路）及双闭路系统（或半终粉磨系统）中各段常出现的工艺技术与设备故障模式进行探讨分析，并提出了相应的解决办法，仅供粉磨工程技术人员在日常工作中参考，文章中谬误之处恳望予以批评指正：一、辊压机系统故障模式：辊压机挤压效果差故障原因1：1. 被挤压物料中的细粉过多，辊压机运行辊缝小，工作压力低影响分析：辊压机作为高压料床（流动料床）粉磨设备，其最大特点是挤压力高（>150Mpa），粉磨效率高，是管磨机的3-4倍，预处理物料通过量大，能够与分级和选粉设备配置用于生料终粉磨系统。

但由于产品粒度分布窄、颗粒形貌不合理及凝结时间过快、标准稠度需水量大与混凝土外加剂相容性差等工作性能参数方面的原因，国内水泥制备工艺未采用辊压机终粉磨系统，辊压机只在水泥联合粉磨系统中承担半终粉磨（预粉磨）的任务，经施以双辊之间的高压力挤压后的物料，其内部结构产生大量的晶格裂纹及微观缺陷、<2.0mm及以下颗粒与<80um细粉含量增多（颗粒裂纹与粒度效应），分级后的入磨物料粉磨功指数显著下降（15-25%），易磨性明显改善；因后续管磨机一仓破碎功能被移至磨前，相当于延长了管磨机细磨仓，从而大幅度提高了系统产量，降低粉磨电耗。

但辊压机作业过程中对入机物料粒度及均匀性非常敏感，粒状料挤压效果好、粉状料挤压效果差，即有“挤粗不挤细”的料床粉磨特性；当入机物料中细粉料量多时会造成辊压机实际运行辊缝小，主电机出力少，工作压力低，若不及时调整，则挤压效果会变差、系统电耗增加。

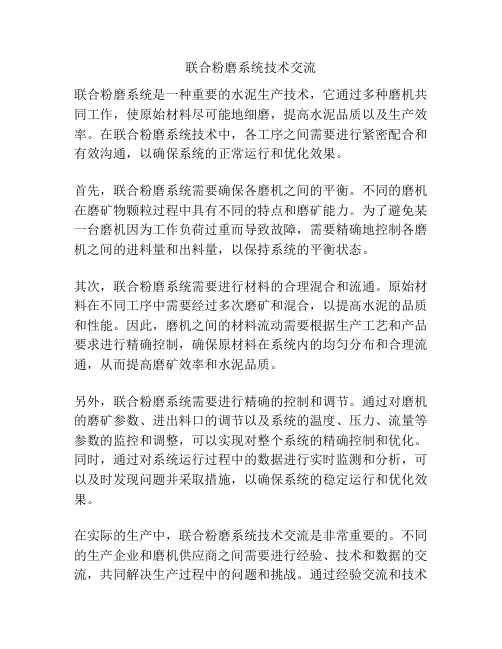

联合粉磨系统技术交流联合粉磨系统是一种重要的水泥生产技术，它通过多种磨机共同工作，使原始材料尽可能地细磨，提高水泥品质以及生产效率。

在联合粉磨系统技术中，各工序之间需要进行紧密配合和有效沟通，以确保系统的正常运行和优化效果。

首先，联合粉磨系统需要确保各磨机之间的平衡。

不同的磨机在磨矿物颗粒过程中具有不同的特点和磨矿能力。

为了避免某一台磨机因为工作负荷过重而导致故障，需要精确地控制各磨机之间的进料量和出料量，以保持系统的平衡状态。

其次，联合粉磨系统需要进行材料的合理混合和流通。

原始材料在不同工序中需要经过多次磨矿和混合，以提高水泥的品质和性能。

因此，磨机之间的材料流动需要根据生产工艺和产品要求进行精确控制，确保原材料在系统内的均匀分布和合理流通，从而提高磨矿效率和水泥品质。

另外，联合粉磨系统需要进行精确的控制和调节。

通过对磨机的磨矿参数、进出料口的调节以及系统的温度、压力、流量等参数的监控和调整，可以实现对整个系统的精确控制和优化。

同时，通过对系统运行过程中的数据进行实时监测和分析，可以及时发现问题并采取措施，以确保系统的稳定运行和优化效果。

在实际的生产中，联合粉磨系统技术交流是非常重要的。

不同的生产企业和磨机供应商之间需要进行经验、技术和数据的交流，共同解决生产过程中的问题和挑战。

通过经验交流和技术合作，可以不断改进和提高联合粉磨系统的性能和效益。

总之，联合粉磨系统技术交流对于水泥生产企业和磨机供应商来说具有重要意义。

只有通过有效地沟通和合作，才能共同解决生产过程中的问题，优化系统性能，提高产品质量和生产效率。

联合粉磨系统技术交流是水泥生产企业和磨机供应商之间的一种重要合作方式，通过互相学习、分享经验和技术，共同提高联合粉磨系统的效率和性能。

在技术交流中，需要重视以下几个方面。

首先，技术交流应该着重于磨机的性能和参数。

不同的磨机具有不同的特点和磨矿能力，因此在技术交流中，要重点关注各磨机的磨矿效率、能耗、产能等参数，并根据实际生产情况进行比较和分析。

水泥联合粉磨系统的开路与闭路工艺比较韩修铭，丁浩（中建材（合肥）粉体科技装备有限公司，安徽合肥230051）摘要：通过同厂.同原料配比、同磨机规格的开路和闭路粉磨系统生产运行，对两种工艺系统的产量、电耗、成品细度以及占地面积和投资成本等技术经济指标进行了实际对比分析，并从水泥标准稠度需水量、减水剂相容性等方面，进行了效果论证。

关键词：挤压粉磨系统；开路与闭路工艺；技术经济性中图分类号：T0172.63文献标识码：B文章编号:1671-8321(2020)11-0081-030引言辐压机水泥粉磨系统中，球磨机的运行方式历来有开路和闭路两种工艺。

一般认为，早期的普通球磨机开流系统，由于磨内过粉磨现象严重，物料流速难于控制，在很大程度上起到弱化粉磨效率的作用，故而产能较低，能耗较大；而带有选粉机的闭路磨系统可以及时选出合格成品，对改善磨内工况、遏制过粉磨现象十分有效，因而粉磨效率相对更高。

但随着水泥粉磨技术的持续发展，挤压联合粉磨系统的辐压机，提供给球磨机的入磨粒度通常只有O.2mm~O.5mm甚至更细，这给以小段研磨体和磨内筛分装置为特征的高细磨高产节能创造了有利条件"宀，这种情况下，高细磨开路和闭路工艺的特点变化，很是值得探讨。

本文基于设备规格相同（HFCG180-160辐压机+<D3.8mxl3m球磨机）、原料和水泥（P-042.5硅酸盐水泥）品种相同的开路、闭路两种工艺的实际生产对比，从操作运行、产品性能和建设投资等主要指标进行分析论证,可供设计选型参考。

1基本工艺流程对比常用的开路和闭路工艺流程见图1、图2。

在实践中，辐压机侧挡板材质的选择要满足以下几点要求，其使用寿命会显著提高。

①整体性能要好，不易脱落。

②耐磨性能要好，有较高的硬度，保持较长的使用寿命。

建议选择硬度HRC60以上的耐磨材料。

③加工性能要好，能满足普通加工技术的要求。

2.5车昆压机振动会导致系统频繁跳停辐压机运行时机体振动，有时伴有强烈的撞击声，这主要与以下情况有关：入料粒度过粗或过细、物料偏析；物料水分过少，不能形成良好的料饼；料压不稳或连续性差、挤压力偏高。

【探究】辊压机联合粉磨系统的操作控制天津振兴水泥有限公司二线水泥粉磨系统采用TRP1400×1400辊压机联合粉磨系统。

该系统于2004年5月建成，几年的生产实践证明该系统年运转率可达80％以上，月最高运转率达96％以上。

本文仅就该系统的生产经验进行介绍。

1工艺流程物料经皮带秤由混料皮带输送至喂料斗提，经1.4 m皮带进入稳料承重仓内，物料从小仓底部卸出以料柱形式进入辊压机，被辊压过的料饼经喂料斗提进入V型选粉机打散分选，经循环风机风选后（实际生产过程中根据磨机能力通过循环风机阀门来控制入磨物料量）的细颗粒被六筒旋风收尘器收集，粗料落入称重仓重新喂入辊压机循环辊压，使物料得到挤压破碎再与新物料一起入斗式提升机进入V型选粉机分选，细颗粒入磨，粗颗粒再次被挤压破碎，周而复始；出V型选粉机的细颗粒被六筒旋风收尘器收集，通过下料溜子入磨粉磨，物料通过出磨斗提进入O-sepa选粉机分选，成品经布袋收尘器收集入库，粗颗粒经回粉皮带入磨继续粉磨。

表1是该系统设备的相关参数。

2参数控制与运行调整2.1 物料粒度的控制辊压机对物料的粒度要求比较严格，粒度过大或过小都会影响系统的正常运转。

如果物料细粉较多，则物料通过辊压机速度就快，形不成足够的料饼，物料受到的压力小，导致辊压后的物料成品率低，影响台产；物料粒度过大时容易造成辊压机产生振动或跳停，因此在正常生产过程中要注意保持熟料仓的料位，避免因物料离析形成的物料颗粒变化对生产产生影响。

2.2 研磨体级配的调整由于物料经辊压破碎后，入磨物料的粒度（比表面积）已经达到160～200 m2/kg，达到了不带辊压机的闭路粉磨系统的粉磨能力，因此磨内研磨体级配要进行合理优化。

最初按设计给定的级配进行生产，出磨水泥细度在0.1%～0.2%之间（0.08 mm方孔筛），现场取样做循环负荷测定，过粉磨现象严重。

2008年利用大修机会对级配重新进行调整（表2），调整后出磨水泥细度在0.7%~1.0%之间，磨机产量明显提高。
