钢筋保护层厚度检测记录工程名称：□施工自检□平行检验编号：施工单位监理单位结构层次建筑面积（M2）形象进度检测方法□无损法□局部破损法检测仪器钢筋扫描仪型号：构件名称层次轴线部位目测有无露筋实测值是否平行检验结论：实测梁个构件点，合格点，最大偏差值；实测板个构件点，合格点，最大偏差值；共个构件点，合格点，合格率为% ；处理意见：所抽测构件钢筋保护层抽测结果□符合要求;□不符合要求，需＿＿＿＿＿＿＿＿＿＿＿＿＿。
抽测人：年月日质检员：监理工程师：说明：1、混凝土结构钢筋保护层厚度检测数量：自检为每层梁、板不少于10个构件，其中悬挑构件等主要受力构件所占比例不宜小于50%；监理平行检验为每层不少于2个构件，其中一个构件为复核施工单位的自检。
2、混凝土结构钢筋保护层厚度检测前，应全面进行外观检查，对出现漏筋和锈斑的构件进行详细记录，并分类抽取有代表性的构件进行检测。
3、对选定的梁类构件，应对梁底全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。
对每根钢筋，应在有代表性的部位测量1点。
4、纵向受力钢筋保护层厚度允许偏差：梁类为+10mm,—7mm，板类构件为+8mm, -5mm。
对于超过允许偏差的点应在实测值中“О”出；不合格点的最大偏差均不应大于规定允许偏差的1.5倍。
5、当检验的合格率为90%及以上、且最大偏差不超过允许偏差的 1.5倍时判为合格；当合格率小于90%但不小于80%时，可再抽取相同数量构件检验，按两次抽样总和计算合格率为90%以上时，仍判为合格；对于检测不合格应请有资质的检测机构进行检测鉴定。
6、施工单位自检的，监理人员可不签字，监理平行检验的，施工单位人员也不用签字，但平行检验应由监理独立完成。
7、纵向受力钢筋的混凝土保护层最小厚度（mm）。
板、墙梁柱环境和条件≤C20 C25-C45 ≥C50 ≤C20 C25-C45 ≥C50 ≤C20 C25-C45 ≥C50室内正常环境20 15 15 30 25 25 30 30 30室内潮湿或- 20 20 - 30 30 - 30 30 最大环境有垫层40 - 基础无垫层70 -。
附件二建筑结构实体质量检查检验用表

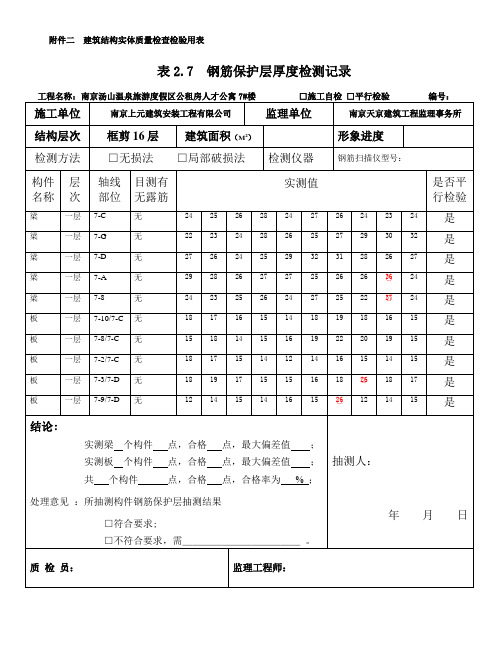

表2.7 钢筋保护层厚度检测记录
附件二建筑结构实体质量检查检验用表
表2.7 钢筋保护层厚度检测记录
表2.7 钢筋保护层厚度检测记录
表2.7 钢筋保护层厚度检测记录
表2.7 钢筋保护层厚度检测记录
表2.7 钢筋保护层厚度检测记录
表2.7 钢筋保护层厚度检测记录
表2.7 钢筋保护层厚度检测记录
表2.7 钢筋保护层厚度检测记录
表2.7 钢筋保护层厚度检测记录
表2.7 钢筋保护层厚度检测记录
表2.7 钢筋保护层厚度检测记录
表2.7 钢筋保护层厚度检测记录
附件二建筑结构实体质量检查检验用表
表2.7 钢筋保护层厚度检测记录
表2.7 钢筋保护层厚度检测记录
表2.7 钢筋保护层厚度检测记录。
钢筋保护层厚度检测记录说明：1、混凝土结构钢筋保护层厚度检测数量：自检为每层梁、板不少于10个构件，其中悬挑构件等主要受力构件所占比例不宜小于50%；监理平行检验为每层不少于2个构件，其中一个构件为复核施工单位的自检。
2、混凝土结构钢筋保护层厚度检测前，应全面进行外观检查，对出现漏筋和锈斑的构件进行详细记录，并分类抽取有代表性的构件进行检测。
3、对选定的梁类构件，应对梁底全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。
对每根钢筋，应在有代表性的部位测量1点。
4、纵向受力钢筋保护层厚度允许偏差：梁类为+10mm,—7mm，板类构件为+8mm, -5mm。
对于超过允许偏差的点应在实测值中“О”出；不合格点的最大偏差均不应大于规定允许偏差的1.5倍。
5、当检验的合格率为90%及以上、且最大偏差不超过允许偏差的1.5倍时判为合格；当合格率小于90%但不小于80%时，可再抽取相同数量构件检验，按两次抽样总和计算合格率为90%以上时，仍判为合格；对于检测不合格应请有资质的检测机构进行检测鉴定。
6、施工单位自检的，监理人员可不签字，监理平行检验的，施工单位人员也不用签字，但平行检验应由监理独立完成。
珠海明星大厦工程钢筋保护层施工方案广东建星建筑工程珠海明星大厦项目经理部2021年 10月 15日目录编制依据1、工程概况错误!未定义书签。
2、垫块23、绑扎节点24、注意事项85、成品、半成品保护9编制依据1。
1、《混凝土结构工程施工质量验收规范》(GB5 4—2021）1.2、《建筑工程施工质量验收统一标准》(GB50300-2001）1.3、《广东建星建筑工程》(企业工法）1。
4、《混凝土结构施工图平面整体表示方法制图规则和构造详图》(11G101—1）1.5、珠海市质量通病防治措施钢筋保护层施工方案1、工程概况珠海明星大厦工程由珠海经济特区明星大厦投资开发建设的项目,位于珠海市香洲区外神前村;正面港湾大道，交通方便,靠山面海，环境优美；双塔37层/2，高129。
建筑结构实体质量检查检验用表 钢筋保护层厚度检测记录
工程名称：*********** ■施工自检 □平行检验 编号：01 施工单位 *****建设有限公司 监理单位 *****建设监理有限公司
结构层次 框剪十五层 建筑面积（㎡） 形象进度 一层 检测方法 ■无损法 □局部破损法 检测仪器 FDG-01 结构名称 层次 轴线部位 目测有 无露筋 实测值 是否平行检验
梁 地下室 ○J∕○C～○E 无 26 30 21 29 26 21 30 28 19 29 是 梁 地下室 ○K∕○8～○12 无 33 26 24 26 33 22 21 28 24 24 是 梁 地下室 ○15∕○F～○J 无 21 26 ○38 22 28 21 26 24 25 33 是 梁 地下室 ○J∕○26～○30 无 24 26 22 ○36 26 22 24 30 24 30 是 梁 地下室 ○27∕○C～○E 无 30 ○37 30 ○36 24 24 30 25 30 22 是 板 地下室 ○C～○D∕○1～○3 无 18 14 18 18 18 19 11 18 11 16 是 板 地下室 ○C～○D∕○7～○11 无 22 13 ○25 21 13 13 21 14 13 11 是 板 地下室 ○F～○G∕○15～○18 无 14 16 14 18 ○25 13 11 13 13 20 是 板 地下室 ○D～○E∕○23～○25 无 14 ○26 18 18 15 13 13 12 12 13 是 板 地下室 ○C～○E∕○31～○34 无 15 16 11 18 11 18 19 14 11 13 是 结论： 实测梁 5 个构件 50 点，合格 46 点，最大偏差值 +13 ； 实测板 5 个构件 50 点，合格 47 点，最大偏差值 +11 ； 共 10 个构件 100 点，合格 93 点，合格率为 93 ﹪；
处理意见：所抽测构件钢筋保护层抽测结果
■符合要求 □不符合要求，需 。
抽测人：
2010年9月5日 质检员： 监理工程师： *******************质量监督站印制 建筑结构实体质量检查检验用表 钢筋保护层厚度检测记录
工程名称：*********** ■施工自检 □平行检验 编号：02 施工单位 ***********建设有限公司 监理单位 ***********建设监理有限公司
结构层次 框剪十五层 建筑面积（㎡） 10592.39 形象进度 二层
检测方法 ■无损法 □局部破损法 检测仪器 FDG-01 结构名称 层次 轴线部位 目测有 无露筋 实测值 是否平行检验
梁 一层 ○J∕○C～○E 无 29 29 24 28 25 24 28 26 28 25 是 梁 一层 ○K∕○8～○12 无 25 28 25 26 24 28 27 26 ○37 31 是 梁 一层 ○15∕○F～○J 无 25 26 31 27 28 28 26 31 24 28 是 梁 一层 ○J∕○26～○30 无 ○17 29 26 28 25 27 29 26 25 26 是 梁 一层 ○27∕○C～○E 无 28 21 24 28 27 12 14 14 13 18 是 板 一层 ○C～○D∕○1～○3 无 18 14 ○9 18 12 15 24 28 15 17 是 板 一层 ○C～○D∕○7～○11 无 14 12 14 15 20 19 13 15 21 ○24 是 板 一层 ○F～○G∕○15～○18 无 13 14 ○7 14 19 12 14 13 14 13 是 板 一层 ○D～○E∕○23～○25 无 17 14 20 16 ○8 19 13 17 13 10 是 板 一层 ○C～○E∕○31～○34 无 15 13 17 16 12 14 13 12 16 14 是 结论： 实测梁 5 个构件 50 点，合格 48 点，最大偏差值 +12 ； 实测板 5 个构件 50 点，合格 47 点，最大偏差值 +9 ； 共 10 个构件 100 点，合格 95 点，合格率为 95℅ ； 处理意见：所抽测构件钢筋保护层抽测结果 ■符合要求 □不符合要求，需 。
抽测人： 2010年9月14日 质检员： 监理工程师： ***********工程质量监督站印制 建筑结构实体质量检查检验用表 钢筋保护层厚度检测记录
工程名称：*********** ■施工自检 □平行检验 编号：03 施工单位 ***********建设有限公司 监理单位 ***********建设监理有限公司
结构层次 框剪十五层 建筑面积（㎡） 10592.39 形象进度 三层
检测方法 ■无损法 □局部破损法 检测仪器 FDG-01 结构名称 层次 轴线部位 目测有 无露筋 实测值 是否平行检验
梁 二层 ○C∕○4～○J 无 21 30 29 26 21 23 28 22 21 26 是 梁 二层 ○15∕○C～○E 无 23 29 29 ○36 30 21 20 23 28 28 是 梁 二层 ○J∕○20～○23 无 23 27 28 33 ○36 20 25 28 25 24 是 梁 二层 ○25∕○B～○D 无 21 24 20 32 24 ○37 20 24 23 30 是 梁 二层 ○35∕○F～○J 无 23 33 30 30 25 22 30 21 30 22 是 板 二层 ○F～○J∕○8～○11 无 13 18 18 11 14 11 16 18 18 18 是 板 二层 ○C～○E∕○15～○19 无 13 16 14 18 13 12 13 13 13 12 是 板 二层 ○C～○D∕○25～○27 无 13 11 ○24 13 12 13 15 14 15 13 是 板 二层 ○E～○F∕○26～○27 无 ○28 13 13 12 15 11 19 ○25 18 13 是 板 二层 ○C～○E∕○31～○34 无 18 19 14 11 12 15 16 11 18 13 是 结论： 实测梁 50 个构件 50 点，合格 47 点，最大偏差值 +12 ； 实测板 50 个构件 50 点，合格 47 点，最大偏差值 +13 ； 共 10 个构件 100 点，合格 94 点，合格率为 94℅ ； 处理意见：所抽测构件钢筋保护层抽测结果 ■符合要求 □不符合要求，需 。
抽测人： 2010年9月16日 质检员： 监理工程师： ***********工程质量监督站印制 建筑结构实体质量检查检验用表 钢筋保护层厚度检测记录
工程名称：*********** ■施工自检 □平行检验 编号：04 施工单位 ***********建设有限公司 监理单位 ***********建设监理有限公司
结构层次 框剪十五层 建筑面积（㎡） 10592.39 形象进度 四层
检测方法 ■无损法 □局部破损法 检测仪器 FDG-01 结构名称 层次 轴线部位 目测有 无露筋 实测值 是否平行检验
梁 三层 ○E∕○J～○11 无 23 29 29 ○36 30 21 20 23 28 28 是 梁 三层 ○12∕○E～○J 无 26 29 21 26 22 21 26 22 33 22 是 梁 三层 ○15∕○C～○E 无 ○37 30 22 33 19 22 25 26 22 24 是 梁 三层 ○J∕○20～○24 无 24 24 23 25 22 24 ○36 24 27 30 是 梁 三层 ○31∕○A～○E 无 30 33 ○38 30 25 28 30 22 30 ○36 是 板 三层 ○C～○D∕○11～○13 无 19 18 20 11 14 15 16 18 19 18 是 板 三层 ○C～○E∕○19～○22 无 13 16 14 18 13 18 13 15 ○24 11 是 板 三层 ○F～○J∕○20～○23 无 13 ○25 13 13 12 ○26 16 14 11 13 是 板 三层 ○C～○E∕○27～○31 无 17 13 14 12 15 14 ○26 18 18 13 是 板 三层 ○C～○E∕○31～○34 无 18 19 13 11 18 15 16 20 18 13 是 结论： 实测梁 5 个构件 50 点，合格 45 点，最大偏差值 +13 ； 实测板 5 个构件 50 点，合格 46 点，最大偏差值 +11 ；
共 10 个构件 100 点，合格 91 点，合格率为 91 ﹪
处理意见：所抽测构件钢筋保护层抽测结果 ■符合要求 □不符合要求，需 。
抽测人：
2010年9月23日 质检员： 监理工程师： ***********工程质量监督站印制 建筑结构实体质量检查检验用表 钢筋保护层厚度检测记录
工程名称：*********** ■施工自检 □平行检验 编号：05 施工单位 ***********建设有限公司 监理单位 ***********建设监理有限公司
结构层次 框剪十五层 建筑面积（㎡） 10592.39 形象进度 五层
检测方法 ■无损法 □局部破损法 检测仪器 FDG-01 结构名称 层次 轴线部位 目测有 无露筋 实测值 是否平行检验
梁 四层 ○13∕○B～○E 无 21 30 29 26 21 23 28 22 21 26 是 梁 四层 ○C∕○4～○5 无 23 29 29 ○36 30 21 20 23 28 28 是 梁 四层 ○18∕○G～○J 无 23 27 28 33 ○36 20 25 28 25 24 是 梁 四层 ○31∕○C～○E 无 21 24 20 32 24 ○36 20 24 ○36 30 是 梁 四层 ○J∕○32～○35 无 23 33 30 30 25 22 30 21 30 22 是 板 四层 ○C～○E∕○7～○11 无 13 18 18 11 14 11 16 18 18 18 是 板 四层 ○G～○J∕○14～○15 无 13 16 14 18 13 12 13 13 13 12 是 板 四层 ○C～○E∕○19～○23 无 13 11 ○24 13 12 13 15 14 ○24 13 是 板 四层 ○C～○E∕○31～○35 无 ○24 13 13 12 15 11 19 ○24 18 13 是 板 四层 ○D～○E∕○35～○37 无 18 19 14 11 12 15 16 11 18 13 是 结论： 实测梁 5 个构件 50 点，合格 46 点，最大偏差值 +11 ； 实测板 5 个构件 50 点， 合格 46 点，最大偏差值 +9 ；
