【CN109742706A】一种具有防断裂功能的电缆及电缆连接装置【专利】

专利名称：一种具有防断裂功能的电力工程用电缆线专利类型：实用新型专利
发明人：王小婧,尹晓钢,冯展华
申请号：CN201720188798.6
申请日：20170301
公开号：CN206460792U
公开日：
20170901
专利内容由知识产权出版社提供
摘要：本实用新型提供一种具有防断裂功能的电力工程用电缆线，涉及电缆线领域。

该具有防断裂功能的电力工程用电缆线，包括电缆本体，所述电缆本体上套设有两个套管，且两个套管相对的一侧均开设有两个卡槽，所述卡槽的内部卡接有与卡槽相适配的卡杆，且横向的两个卡杆之间通过壳体固定连接。

该具有防断裂功能的电力工程用电缆线，通过对壳体的改良，在套管、卡槽、卡杆、螺栓、滑轨、滑板、套筒、弹性杆、缓冲片、限位条、插杆、固定环、胶皮块、凹槽、弹簧和螺母的作用下，达到了对电缆本体进行加固的效果，从而增加了电力工程用电缆线的强度，因此也提高了电力工程用电缆线的防断裂性能，同时也提高了电力工程用电缆线的使用效率。

申请人：山东科技大学
地址：266590 山东省青岛市经济技术开发区前湾港路579号山东科技大学
国籍：CN
更多信息请下载全文后查看。

专利名称：一种新型线缆连接保护装置专利类型：发明专利
发明人：俞中良
申请号：CN201711298753.5
申请日：20171208
公开号：CN109904827A
公开日：
20190618
专利内容由知识产权出版社提供
摘要：本发明提供了一种新型线缆连接保护装置，包括公接头和母接头，所述公接头和母接头之间通过固定装置固定，所述公接头和母接头的一端都设有圆孔，所述圆孔用于穿进线缆；所述公接头和母接头内部为中空结构，所述公接头和母接头内部用于盛放电缆连接处。

本发明所述的新型线缆连接保护装置可以有效的对电缆连接处进行保护防止雨水的直接侵蚀，出现漏电的情况；并且通过保护装置可以防止阳光暴晒，出现腐烂的情况。

申请人：新昌县三泰商贸有限公司
地址：312500 浙江省绍兴市新昌县中国茶市C5幢1007号商铺
国籍：CN
代理机构：天津企兴智财知识产权代理有限公司
代理人：李俊建
更多信息请下载全文后查看。

专利名称：一种具有防断裂结构的电源插头线专利类型：实用新型专利
发明人：章文静
申请号：CN202121978348.X
申请日：20210823
公开号：CN215645218U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具有防断裂结构的电源插头线，涉及电源插头线技术领域，为解决现有电源插头线上没有设置防断裂的装置，由于电源插头线在使用时会出现反复的插拔并长期暴露在空气中，容易因为外界因素出现断裂无法使用的问题。

所述插头线的一端设置有第一防折接头，所述插头线的另一端设置有第二防折接头，所述第一防折接头上安装有第一防断扣，所述第一防断扣的一侧安装有第二防断扣，所述第二防折接头上安装有第一防断扣，所述第一防断扣的一侧安装有第二防断扣，所述第一防折接头的四周设置有防折槽，所述第二防折接头的四周设置有防折槽，所述第一防折接头的下方安装有防断保护线，所述第二防折接头的下方安装有防断保护线。

申请人：苏州韵安电器有限公司
地址：215000 江苏省苏州市相城区北桥街道灵峰村西太路36号
国籍：CN
代理机构：苏州市指南针专利代理事务所(特殊普通合伙)
代理人：严明
更多信息请下载全文后查看。

专利名称：一种防裂电缆
专利类型：实用新型专利
发明人：丁安理
申请号：CN201920569703.4申请日：20190418
公开号：CN209913472U
公开日：
20200107
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种防裂电缆，包括电缆，所述电缆的外壁上下两端均固接有多个支板A，所述支板A的外侧固接有橡胶层，所述橡胶层的外壁固接有伸缩管，所述伸缩管的外壁左侧上下两端均固接有定块，所述定块的外侧固接有竖板。

该防裂电缆，通过支板A、橡胶层和伸缩管的配合，达到了可以防止电缆在天冷时出现断裂的现象出现，如果出现断裂时，伸缩管可以防止电缆漏出导致工作人员受伤，通过定块、竖板、滑块、凸块、滑杆、支板B、撑块、撑板、螺纹管和插管的配合，达到了可以将热缩管套接固定到伸缩管的外壁，通过对热缩管进行加热可以对电缆的连接位置进行贴合密封防止漏电的现象出现，达到了可以防止电缆断裂或者电缆漏出。

申请人：丁大电缆科技有限公司
地址：318000 浙江省台州市椒江区创业路18号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种电缆防拉断装置专利类型：实用新型专利
发明人：司晓霞
申请号：CN201721580745.5申请日：20171123
公开号：CN207497951U
公开日：
20180615
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电缆防拉断装置，其结构包括滚筒、挡板、握柄、连接板、电机、制动器、驱动器、转动轴、连接杆、拉力测量装置，挡板与滚筒的左右两侧相焊接，连接板的侧面与电机相焊接，连接板的右侧设有制动器，制动器的右侧面与驱动器相连接，驱动器与转动轴相嵌套，连接杆与挡板相焊接，连接杆与拉力测量装置相焊接，本实用新型一种电缆防拉断装置，结构上设有拉力测量装置，与连接杆相焊接，将电缆穿过电缆定位孔进行定位，然后滚筒转动，将电缆卷起来，通过拉力测量器对滚筒拉动电缆产生的拉力进行测量，当拉力超过电缆的承受范围时，传感器就会将信息传达给设备，使滚筒停止拉动，避免电缆被拉断。

申请人：天津聚弘源能源科技发展有限公司
地址：300000 天津市津南区长青科工贸园区上海街18号B区4047
国籍：CN
更多信息请下载全文后查看。

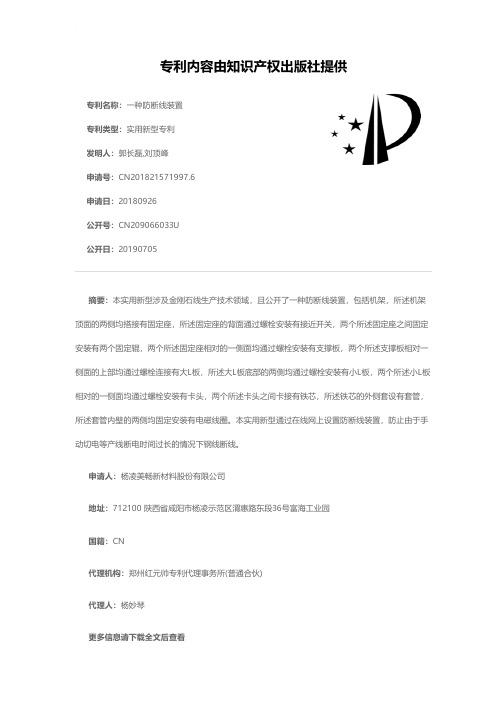

专利名称：一种防断线装置
专利类型：实用新型专利
发明人：郭长磊,刘顶峰
申请号：CN201821571997.6申请日：20180926
公开号：CN209066033U
公开日：
20190705
专利内容由知识产权出版社提供
摘要：本实用新型涉及金刚石线生产技术领域，且公开了一种防断线装置，包括机架，所述机架顶面的两侧均搭接有固定座，所述固定座的背面通过螺栓安装有接近开关，两个所述固定座之间固定安装有两个固定辊，两个所述固定座相对的一侧面均通过螺栓安装有支撑板，两个所述支撑板相对一侧面的上部均通过螺栓连接有大L板，所述大L板底部的两侧均通过螺栓安装有小L板，两个所述小L板相对的一侧面均通过螺栓安装有卡头，两个所述卡头之间卡接有铁芯，所述铁芯的外侧套设有套管，所述套管内壁的两侧均固定安装有电磁线圈。

本实用新型通过在线网上设置防断线装置，防止由于手动切电等产线断电时间过长的情况下钢线断线。

申请人：杨凌美畅新材料股份有限公司
地址：712100 陕西省咸阳市杨凌示范区渭惠路东段36号富海工业园
国籍：CN
代理机构：郑州红元帅专利代理事务所(普通合伙)
代理人：杨妙琴
更多信息请下载全文后查看。

专利名称：一种具有电缆保护装置的电缆专利类型：实用新型专利
发明人：胡跃东
申请号：CN201721242931.8
申请日：20170926
公开号：CN207490481U
公开日：
20180612
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具有电缆保护装置的电缆，包括支撑杆、伸缩杆、固定垫片、密封圈、保护装置本体、支撑垫和下固定座，所述保护装置本体的顶端设置有固定垫片，且保护装置本体的前表面嵌入设置有密封圈，所述防潮板的底端设置有支撑垫，所述伸缩杆安装在防滑垫的一端，且伸缩杆的另一端设置有支撑杆,本实用新型结构科学合理，使用安全方便，设置固定垫片，能便于使用者对保护装置本体进行固定，给使用者提供了多种安装选择，设置支撑杆和伸缩杆，能便于使用者通过防滑垫对电缆线起到固定作用，提高了电缆线放置和使用时的安全性和稳定性，设置有密封圈，能增加保护装置本体内部电缆线的密封性能。

申请人：天津普瑞韦尔电缆科技有限公司
地址：300000 天津市滨海新区经济技术开发区南海路156号,通厂19号三层306、307厂房
国籍：CN
更多信息请下载全文后查看。

专利名称：一种防断裂的电缆专利类型：实用新型专利
发明人：张龙祯
申请号：CN202020817787.1申请日：20200517
公开号：CN212061952U
公开日：
20201201
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种防断裂的电缆，包括电缆主体，所述电缆主体的表面设置有耐磨层，所述耐磨层的表面设置有防水层，所述防水层的表面设置有抗老化层，所述耐磨层包括聚异戊二烯橡胶层，所述聚异戊二烯橡胶层的表面设置有聚丁二烯橡胶层，所述防水层包括氯磺化聚乙烯层。

本实用新型通过设置电缆主体、耐磨层、聚异戊二烯橡胶层、聚丁二烯橡胶层、防水层、氯磺化聚乙烯层、氯化聚乙烯层、抗老化层、石墨层和树脂涂料层的相互配合，达到了防断裂效果好的优点，解决了现有的电缆防断裂效果差的问题，当人们在使用电缆时，不会因耐磨性能差及耐候性能差，导致电缆在拖拽中出现断裂，不影响其使用性能，方便人们使用。

申请人：张龙祯
地址：青海省海东市平安区平安大道78号
国籍：CN
更多信息请下载全文后查看。
