煤矿井下电缆及其连接装置

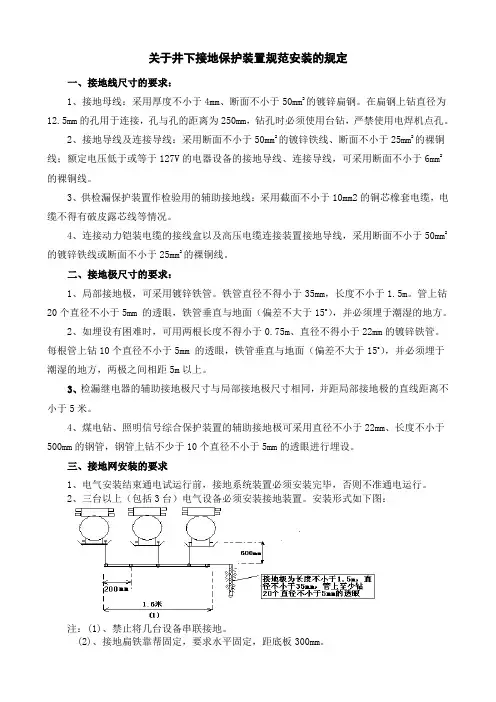

关于井下接地保护装置规范安装的规定一、接地线尺寸的要求：1、接地母线：采用厚度不小于4mm、断面不小于50mm2的镀锌扁钢。

在扁钢上钻直径为12.5mm的孔用于连接，孔与孔的距离为250mm，钻孔时必须使用台钻，严禁使用电焊机点孔。

2、接地导线及连接导线：采用断面不小于50mm2的镀锌铁线、断面不小于25mm2的裸铜线；额定电压低于或等于127V的电器设备的接地导线、连接导线，可采用断面不小于6mm2的裸铜线。

3、供检漏保护装置作检验用的辅助接地线：采用截面不小于10mm2的铜芯橡套电缆，电缆不得有破皮露芯线等情况。

4、连接动力铠装电缆的接线盒以及高压电缆连接装置接地导线，采用断面不小于50mm2的镀锌铁线或断面不小于25mm2的裸铜线。

二、接地极尺寸的要求：1、局部接地极，可采用镀锌铁管。

铁管直径不得小于35mm，长度不小于1.5m。

管上钻20个直径不小于5mm 的透眼，铁管垂直与地面（偏差不大于15o），并必须埋于潮湿的地方。

2、如埋设有困难时，可用两根长度不得小于0.75m、直径不得小于22mm的镀锌铁管。

每根管上钻10个直径不小于5mm 的透眼，铁管垂直与地面（偏差不大于15o），并必须埋于潮湿的地方，两极之间相距5m以上。

3、检漏继电器的辅助接地极尺寸与局部接地极尺寸相同，并距局部接地极的直线距离不小于5米。

4、煤电钻、照明信号综合保护装置的辅助接地极可采用直径不小于22mm、长度不小于500mm的钢管，钢管上钻不少于10个直径不小于5mm的透眼进行埋设。

三、接地网安装的要求1、电气安装结束通电试运行前，接地系统装置必须安装完毕，否则不准通电运行。

2、三台以上（包括3台）电气设备必须安装接地装置。

安装形式如下图：注：(1)、禁止将几台设备串联接地。

(2)、接地扁铁靠帮固定，要求水平固定，距底板300mm。

(3)、接地线连接导线靠帮固定，力求水平竖直，长度合适，无多余打圈部分。

(4)、同一地点接地系统力求整齐、上线、美观。

煤矿井下电钳工安全技术培训大纲1、培训对象煤矿井下电钳工从事煤矿井下机械设备、电气设备设施的安装、运行、维护和检修的专职人员。

2、基本条件2.1 年满18 周岁（男性）。

2.2 身体健康，无妨碍履行本工种的疾病或生理缺陷。

2.3 初中及以上文化程度。

3、培训大纲3.1 培训要求3.1.1 应按照本标准的规定对煤矿井下电钳工进行培训和复审培训。

复审培训周期为两年。

3.1.2 培训应坚持理论与实践相结合，侧重实际操作技能训练；应注意对煤矿井下电钳工进行职业道德、安全法律意识、安全技术知识的教育。

3.1.3 通过培训，煤矿井下电钳工应掌握安全技术知识（包括安全基本知识、安全技术基础知识）和实际操作技能。

3.2 培训内容3.2.1 安全基本知识3.2.1.1 煤矿安全生产法律法规与煤矿安全管理主要包括以下内容：a) 我国安全生产方针；b) 有关煤矿安全生产法律法规；c) 煤矿从业人员安全生产的权利和义务；d) 煤矿安全管理制度；e) 劳动保护相关知识。

3.2.1.2 煤矿生产技术与主要灾害事故防治主要包括以下内容：a) 煤矿生产技术知识；b) 煤矿主要灾害事故的识别及防治知识，包括水害、火灾、瓦斯和煤尘爆炸事故、顶板事故、机电运输事故、爆破事故等；c) 煤矿矿用产品安全标志及其识别，便携式甲烷检测仪相关知识。

3.2.1.3 煤矿井下电钳工的职业特殊性主要包括以下内容：a) 煤矿作业特点，煤矿作业场所常见的危险、职业危害因素；b) 煤矿井下电钳工在防治煤矿灾害中的重要作用；c) 煤矿井下电钳工的职业道德和安全职责。

3.2.1.4 职业病防治主要包括以下内容：a) 职业病危害、职业病、职业禁忌症及其防范措施；b) 煤矿从业人员职业病预防的权利和义务。

3.2.1.3 自救、互救与创伤急救主要包括以下内容：a) 自救、互救和创伤急救基本知识；b) 井下发生各种灾害事故的避灾方法。

3.2.2 安全技术基础知识3.2.2.1 矿井供电系统及井下供电安全主要包含以下内容：a) 矿井供电系统，包括煤矿对供电的要求、供电电压等级、深井与浅井供电系统、变压器的中性点运行方式等；b) 采区供电系统，包括采区变电所、工作面配电点、移动变电站；c) 井下供电安全，包括井下供电的规定与要求、用电安全作业制度、触电的危害及预防措施、井下电气事故及防治措施等；d) 杂散电流的危害及防治措施；e) “三专两闭锁 (专用变压器、专用开关、专用线路,风电闭锁、甲烷电闭锁)”的构成、作用及使用范围。

开关及接线盒接线等相关要求1.引入装置（喇叭嘴）中的密封圈应采用绍尔硬度为45～55度的橡胶制成。

安装密封圈的内孔孔径D0与密封圈外径D的配合：D≤20mm，间隙D0-D为1.0mm；20mm＜D≤60mm，间隙D0-D为1.5mm；D＞60mm，间隙D0-D为2.0mm。

密封圈的宽度A≥0.7倍电缆外径d，但不小于10mm。

密封圈的厚度B≥0.3倍电缆外径d，但不小于4mm。

密封圈的内径与电缆的外径差应小于1mm。

电缆与密封圈之间不准包扎其他物品，在进出铠装电缆时，密封圈必须全部套在铅皮上。

2.电缆护套要伸入盒壁5～15mm。

电缆护套的切割，应是整齐的一圈，并不得划破芯线绝缘。

应将线芯绝缘层外的布带及芯垫割除，并用防脱装置压紧电缆。

从压盘式进线嘴引入、引出的电缆，必须压盘将电缆压紧，不得松动，使之能起到密封作用，并通过压盘上的压板把电缆压紧在喇叭嘴上，其压紧程度为不超过电缆直径的10%，如电缆直径较小不能把电缆压紧时，可在压板下垫以适当厚度的胶皮，但胶皮的长度不超过压板宽度5mm(单边)。

3.电缆线芯与接线端子连接应使用规定的连接件及规定：①绝缘座完好无裂纹。

②接线螺栓和螺母的螺纹无损伤，无放电痕迹，接线零件齐全，有卡爪（无卡爪必须做线鼻子）、弹簧垫、背帽等。

③接线整齐，无毛刺，卡爪不压绝缘胶皮或其它绝缘物，也不得压或接触屏蔽层（留有3mm距离）。

④接线盒（室）内导线的电气间隙应不小于3mm。

⑤隔爆开关的电源、负荷引入装置，不得颠倒使用。

⑥1个引入装置只能装1个密封胶圈，单孔内只允许穿1根电缆，密封圈无破损、不得割开使用。

⑦隔爆开关的小喇叭嘴不得引出动力线。

4.接线应整齐、无毛刺、上紧螺母时既不能压住绝缘外皮，也不能压住或接触屏蔽层，又不能使裸露芯线距接线垫圈的距离大于10mm。

5.接地芯线应长于导线芯线，防止电缆拉脱时地线拉断失去保护。

电气设备的金属外壳、接线盒内必须设有接地端子，其标志为“╧”，接地零件应作防腐处理。

煤矿井下电气设备保护接地装置规程为了规范我们地下电气设备保护接地的正确安装和使用，防止一切人身触电事故的发生，避免设备漏电而产生的火花引起的瓦斯、煤尘爆炸，特制定如下安装、检查、维护要求，望各单位严格遵照执行。

一、保护接地要求：1．电压在36V由于绝缘损坏，可能具有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带（或钢丝）、铝皮及屏蔽护套等必须有保护接地。

2．接地网上任一保护接地点的接地电阻值不得超过２Ω；每个移动和手持电气设备与本地接地极之间用于保护接地的电缆芯和接地连接线的电阻值不得超过１Ω。

并每一季度检验一次。

3．连接主接地极的接地母线，采用截面不小于50mm2的铜线，或截面不小于100mm2的镀锌铁线或扁钢（厚度不小于4 mm）。

连接地线的横截面不得小于25mm2的铜线或不小于50mm2的镀锌铁线或扁钢（厚度不小于4 mm）。

4.主接地极应在主、副水仓中各埋设一块。

局部接地极可设置在车行道沟渠或附近其他潮湿场所。

6.局部接地极应安装在以下位置：⑴采区变电所（包括移动变电站和移动变压器）。

⑵带有电气设备和单独安装的高压电气设备的腔室。

⑶低压配电点或10米范围内装有3不止电气设备的位置。

⑷由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。

无低压配电点采煤工作面运输巷道、回风巷、集中运输巷（胶带运输行）至少应分别设置1个局部接地极；⑸连接高压电力电缆的金属连接装置。

地下单个低压电气设备的保护接地安装应根据当地接地安装要求进行，必须保证接地点的电阻值不小于２Ω。

二、地下电气设备保护接地制造标准：1、井下硐室、对手交接班地点如中央变电所、采区变电所、乳化泵站、排水泵站电气设备外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，采用截面不小于25mm2的裸铜线。

2、井下固定、半固定设备（但无人看管或移动电气设备）外壳与接地母线或局部接地极之间的连接，电缆连接装置两头的铠装、铅皮的连接，采用截面不小于50mm2的镀锌铁线，即直径不小于8毫米的50mm2钢绞线。

煤矿井下电气作业操作资格培训考核教材讲义(第七章矿井供电电网保护笫八章矿用电缆及其连接装置笫十章安全生产监控系统的安全运行)一涟源市煤炭局培训中心曾初根2014年4月第七章矿井供电电网保护一、矿井电气保护的任务.类型及对电气保护装置的要求（一）矿井电气保护的任务煤矿为地下作业。

井下开采阴暗潮湿、自然灾害严重、环境恶劣及有限的空间等因素影响，对矿井电气设备有着特殊的要求，井下电网必须实现漏电保护、过流保护和保护接地.即“三大保护”。

三大保护是保证井下供电安全的重要措施。

矿井电气保护的任务：一是采取“三大”保护措施，防止人身触电事故，以及防止电火花引起的煤尘、瓦斯爆炸事故；二是采取“三大”保护措施，防止因供电电源故障而损坏或烧毁电气设备，确保电气设备处于安全、高效、正常的良好的工作状态。

(二)电气保护类型(1)电流保护.包括短路保护.过流(过负荷)保护(2)漏电保护.包括非选择性.选择性漏电保护和漏电闭锁(3)保护接地.包括系统接地.局部保护接地(4)电压保护.包括欠电压保护.过电压保护(5)单相断线保护(6)风电.瓦斯与电闭锁(7)综合保护.有电动机.煤电钻.照明综合保护（三）电气保护装置的要求（1）地面变电所和井下中央变电所的高压馈电线上，必须装设有选择性的单相接地保护装置；供移动变电站高压馈电线上，必须装设有选择性的动作于跳闸的单相接地保护装置。

矿井下低压馈电线上，必须装设检漏保护装置或有选择性的漏电保护装置，保证自动切断漏电的馈电线路。

（2）井下高压电动机、动力变压器的高压控制设备，应具有短路、过负荷、接地和欠压释放保护。

井下由采区变电所、移动变电站或配电点引出的馈电线上，应装设短路、过负荷、接地和漏电保护装置。

低压电动机的控制设备，应具备短路、过负荷、单相断线、漏电闭锁保护装置和远程控制装置。

（3）电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带（或钢丝）、铅皮或屏蔽护套等必须采取保护接地措施。

煤矿井下电气作业安全技术培训大纲及考核要求1培训考核依据及适用范围1.1培训考核依据本培训大纲及考核要求根据《中华人民共和国安全生产法》《煤矿安全培训规定》《特种作业人员安全技术培训考核管理规定》等关于特种作业人员培训、考核的相关规定制定。

1.2适用范围本培训大纲及考核要求适用于煤矿井下电气作业人员的培训和考核。

2培训考核对象及条件从事煤矿井下机电设备的安装、调试、巡检、维修和故障处理，保障本班机电设备安全运行的作业人员，包括井下电钳工、电气设备防爆检查工和变配电运行工。

从事煤矿井下电气作业的人员应当具备初中及以上文化程度（自2018年6月1日起新上岗的煤矿井下电气作业人员应当具备高中及以上文化程度），具有煤矿相关工作经历，或者有职业高中、技工学校及中专以上相关专业学历。

3培训大纲3.1培训要求3.1.1应按照本要求的规定对煤矿井下电气作业人员进行初训和延期复审培训。

3.1.2通过培训，使煤矿井下电气作业人员具备从事本岗位必要的安全生产知识及安全操作技能，熟悉有关安全生产的规章制度和安全操作规程，具备相关紧急情况应急处置和自救互救能力。

3.2初训内容3.2.1煤矿安全生产知识3.2.1.1煤矿安全生产法律法规1）安全生产方针政策；2）有关安全生产法律法规；3）煤矿安全生产规章。

3.2.1.2煤矿安全生产管理基本知识1）煤矿安全生产管理制度；2）煤矿从业人员安全生产权利和义务；3）煤矿安全生产教育培训有关要求；4）煤矿安全生产标准化有关要求；5）煤矿“三违”及其危害；6）煤矿井下电气作业岗位危险预知与风险管控有关要求；7）煤矿生产安全事故报告有关要求；8）煤矿井下安全标志及其识别。

3.2.1.3煤矿井下电气作业安全技术知识1）本工种相关的煤矿生产基本知识a）矿井采掘基本知识；b）矿井机电运输基本知识。

2）电工基础知识a）电路基础知识；b）电磁感应基本知识；c）电子技术常识；d）常用电工工具及其使用；e）绝缘安全用具、防护安全用具、验电器安全使用要求；f）常用电工测量仪表的结构、基本原理与安全使用，包括：万用表、钳形电流表、兆欧表、接地电阻测量仪、直流电阻测量仪等；g）矿用产品安全标志及其识别。

矿用高压电缆接线规范（试行）一、总则1、为了确保煤矿井下供电系统安全运行，从工艺上保障电缆接头绝缘及井下电网接地系统的可靠性，特制定本规范，以明确电缆接线工艺和方法。

2、本规范适用的电缆类型为：矿井高压橡套电缆和矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电缆（以下简称交联电缆），适用的电缆引入、引出装置为压盘式和浇铸固化密封填料式（以下简称漏斗式）类型。

二、一般性规定1、应根据电缆的类型合理选择高爆馈电开关、高压磁力启动器、高压电机、高压变压器等高压电气设备的电缆引入、引出装置。

高压橡套电缆应使用压盘式接线装置，高压交联电缆应使用漏斗式接线装置。

2、对于现已使用压盘式接线装置引入交联电缆的，必须按本规定第三项的要求接线。

高压电缆中间接头按本规定第三项内容要求执行。

3、接线装置内所用密封圈内径大于电缆外径不超过1㎜；密封圈厚度大于电缆公称外径的0.7倍且不得小于10mm；密封圈宽度大于电缆公称外径的0.3倍且不得小于4㎜。

4、压盘式接线装置的进线嘴内径D0与密封圈外径D的差D0-D必须符合以下规定值：当D≤20mm时，D0-D≤1.0mm；20mm∠D≤60mm时，D0-D≤1.5mm；D≥60mm时，D0-D≤2.0mm；5、密封圈硬度不低于邵尔氏硬度45-55度。

使用中的密封圈不得老化、失去弹性、变质、变形等现象，其有效间隙尺寸配合必须达到要求。

6、接线装置内所用密封圈严禁出现以下现象：（1）密封圈的单孔内穿进多根电缆，(2)将密封圈割开套在电缆上；(3)密封圈没有完全套在电缆护套上；(4)密封圈与电缆护套之间有其它包扎物；(5)一个进线嘴内有多个密封圈；7、不用的进线嘴缺必须有密封圈和挡板；挡板放在密封圈外边；进线嘴内径与挡板直径之差不得大于2mm；挡板厚度不得小于2mm或挡板直径在110mm及以上时厚度不得小于3mm的(所有挡板应镀锌)：8、压盘式接线装置进线嘴压紧螺栓必须上紧，进线嘴与密封圈之间必须有金属垫圈；接线后紧固件的紧固程度以抽拉电缆以不窜动为合格。

山西高平科兴米山煤业有限公司电气设备（电缆）安装及其相关标准电气设备安装标准一、外部标准：1、电气设备应上设备架，设备架离地约0.3米。

2、正确连接电气设备接地线和接地极，接地极与电气设备的距离大于5m。

3、每组电气设备两台设备间距约0.5米（两台设备喇叭嘴间距）中间连接电缆应适度以两喇叭直线距离下垂180±30mm 左右为准）。

4、凡有电缆压线板的电器，引入引出电缆必须用压线板压紧，但不得把电缆压扁。

5、紧固件应齐全、完整、可靠。

同一部分的螺母、螺栓其规格应要求一致。

螺杆裸落部分一般为1-3扣。

凡用螺栓连接紧的部件，其间夹有弹性物者（如密封圈和橡套电缆）不允许加弹簧垫圈。

6、喇叭嘴压紧要有余量，余量不小于1毫米，否则为失爆。

线嘴应平行压紧，两压紧螺丝入口之差应不大于5毫米，否则为不完好。

7、隔爆接合面紧固螺栓应加装弹簧垫，用弹簧垫圈时其规格应与螺栓保持一致，紧固程度应以将其压平为合格。

8、密封圈的分层侧在接线时，应向里；密封圈内径与电缆外径的配合为±1毫米；密封圈刀削后应整齐圆滑，不得出现锯齿状。

山西高平科兴米山煤业有限公司电气设备（电缆）安装及其相关标准_______________________ 二、内部标准：1、电缆护套伸入器壁的长度为5至15mm，小于5mm是失爆，大于15mm为不完好。

2、接线应整齐（不扭弯）、紧固、导电良好、无毛刺。

卡爪（或平垫圈）弹簧垫（双帽齐全）使用线鼻子时可不用平垫圈，接线后，卡爪（或平垫圈）不压绝缘胶皮或其他绝缘物，芯线裸露距卡爪（或平垫圈）不大于10mm。

3、接线腔地线长度应适宜，以松开线嘴卡兰拉动电缆后，三相火线拉紧或松脱，地线不掉为宜。

接地螺栓、螺母、垫圈不允许涂绝缘物。

4、接线柱螺丝、弹垫齐全和卡抓齐全，压线紧固。

5、接线腔内清洁无杂物，电源板盖好。

6、防爆面清洁无杂物，无锈迹，光滑无伤痕，必须涂凡士林。

7、当线嘴已全部压紧仍不能将密封圈压紧时，只能用一个厚度适当，不开口的金属圈来调整，不得填充其他杂物（包括再加密封圈等）。
