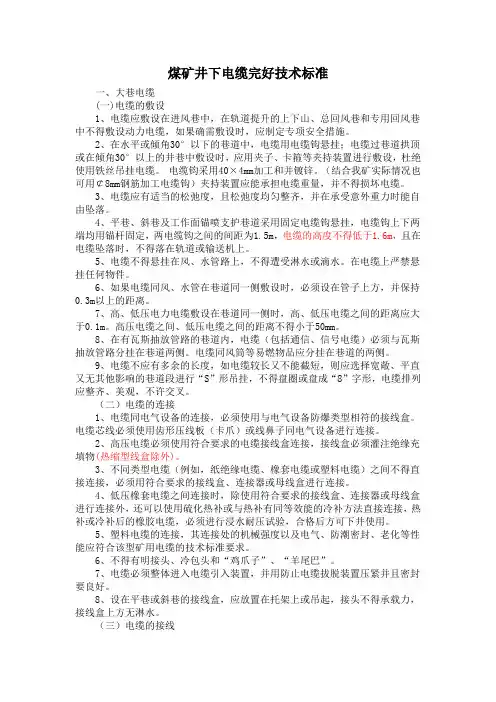

煤矿井下电缆完好技术标准一、大巷电缆(一)电缆的敷设1、电缆应敷设在进风巷中，在轨道提升的上下山、总回风巷和专用回风巷中不得敷设动力电缆，如果确需敷设时，应制定专项安全措施。
2、在水平或倾角30°以下的巷道中，电缆用电缆钩悬挂；电缆过巷道拱顶或在倾角30°以上的井巷中敷设时，应用夹子、卡箍等夹持装置进行敷设，杜绝使用铁丝吊挂电缆。
电缆钩采用40×4mm加工和并镀锌。
（结合我矿实际情况也可用￠8mm钢筋加工电缆钩）夹持装置应能承担电缆重量，并不得损坏电缆。
3、电缆应有适当的松弛度，且松弛度均匀整齐，并在承受意外重力时能自由坠落。
4、平巷、斜巷及工作面锚喷支护巷道采用固定电缆钩悬挂，电缆钩上下两端均用锚杆固定，两电缆钩之间的间距为1.5m，电缆的高度不得低于1.6m，且在电缆坠落时，不得落在轨道或输送机上。
5、电缆不得悬挂在风、水管路上，不得遭受淋水或滴水。
在电缆上严禁悬挂任何物件。
6、如果电缆同风、水管在巷道同一侧敷设时，必须设在管子上方，并保持0.3m以上的距离。
7、高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1m。
高压电缆之间、低压电缆之间的距离不得小于50mm。
8、在有瓦斯抽放管路的巷道内，电缆（包括通信、信号电缆）必须与瓦斯抽放管路分挂在巷道两侧。
电缆同风筒等易燃物品应分挂在巷道的两侧。
9、电缆不应有多余的长度，如电缆较长又不能截短，则应选择宽敞、平直又无其他影响的巷道段进行“S”形吊挂，不得盘圈或盘成“8”字形，电缆排列应整齐、美观，不许交叉。
（二）电缆的连接1、电缆同电气设备的连接，必须使用与电气设备防爆类型相符的接线盒。
电缆芯线必须使用齿形压线板（卡爪）或线鼻子同电气设备进行连接。
2、高压电缆必须使用符合要求的电缆接线盒连接，接线盒必须灌注绝缘充填物(热缩型线盒除外)。
3、不同类型电缆（例如，纸绝缘电缆、橡套电缆或塑料电缆）之间不得直接连接，必须用符合要求的接线盒、连接器或母线盒进行连接。
高压电缆连接器资料大全从最的需求来看，高压电缆连接器仍是我们机械界炙手可热的产品，为此在这里整理了一些资料，分享给广大网友们。
高压电缆连接器产品介绍高压电缆连接器适用于煤矿井下采煤掘进巷道中联接1140V～10kV电力电缆电路。
可供UGSP监视屏蔽型各种橡套电缆在移动变电站供电时接线之用，可以在电缆上两端连接用，以便互相插接，也可将其一半防爆连接部位接到移动变电站上sl。
高压电缆连接器特点1．该连接器是由导电杆为公用连接件的两段完全相同的部分组成，每一部分又包括电缆引入系统和接线座及绝缘子；2．用于防止电缆拔脱的压板设计成带有弧形沟槽的铸件，提高了压线的可靠性；3．绝缘子选用了性能优良的绝缘材料（DMC）压制而成；4．绝缘子的整体与外壳的联接采用内部固定方式，避免了与外界的连通。
高压电缆连接器维护保养1、使用与维护过程中，应防止隔爆面碰撞或锈蚀。
2、在维修过程中连接器严禁带电操作，在断电后必须确保无残余电压时方可拔开和拆卸任何部位，残余电荷除按照煤安规程用可靠手段放电外，也可以利用移动电站衰减放电，其操作顺序如下：2.1、一般在操作前负荷开关保持合闸，拉开高压开关并加以“不许合闸”标志或加以锁闭，然后操作连接器，如有由低压反馈可能应先拉开馈电开关及负荷开关。
2.2、如拉高压开关时负荷开关已断开，在拉开高压开关前加以标志或锁闭后，先将负荷开关闭合至少一分钟,使残余电压放泄完以保证安全，再进行必要操作。
2.3、装回时必须全线插接完后再行送电。
2.4、将连接器中间壳体之法兰拔开后，如须保持一段时间应用封盖子盖好，仍用密封垫圈密封，以防潮气入侵。
高压电缆连接器的分类LBG-500高压电缆连接器LBG1-200高压电缆连接器LBG1-400高压电缆连接器LBG1-315高压电缆连接器零插入力直形电缆连接器除些之外，矿用隔爆型高压电缆连接器也是应用比较广泛的LBG1-500/3300矿用隔爆型高压电缆连接器LBG2-630/3300矿用隔爆型高压电缆连接器LBG3-500/300矿用隔爆型高压电缆连接器LBG4-630/10矿用隔爆型高压电缆连接器LBG5-500/6矿用隔爆型高压电缆连接器LBG6-800/3300矿用隔爆型高压电缆连接器LBG7-800/3300矿用隔爆型高压电缆连接器LBD1-350/1140矿用隔爆型电缆连接器LBD2-100/1140矿用隔爆型电缆连接器LBD3-315/127矿用隔爆型电缆连接器LBD4-100/1140矿用隔爆型电缆连接器LBD5-25/250矿用隔爆型电缆连接器LBD6-250/1140矿用隔爆型电缆连接器LBD7-630/1140矿用隔爆型电缆连接器LD11-250/1140电缆连接装置LBD8-500/1140矿用隔爆型电缆连接器这里有这几种连接器供大家选择，这些信息均来自于各大网站以及自己搜集。
预制分支矿用电缆联接体的结构和性能要求预制分支矿用电缆是在普通全塑矿用电缆基础上发展而来，根据各具体建筑的结构特点和尺寸，预先把分支联接体与分支、主干电缆一同设计制造，在结构上可分为三部分：⑴主干电缆；⑵分支电缆；⑶分支联接体；目前，因单芯预制分支结构简单、便于生产和施工，已获得大量应用；多芯型预制分支电缆具备一般多芯电缆的运行性能。
目前也已在推广应用中，预制分支电缆是一种新型的电力配电线缆，其关键性能有以下两项：1、一根具备良好品质的预制分支电缆，必须是性能优良的矿用电缆，对于国内产品，其导体性能、绝缘性能、材料的机械物理性能均应符合GB12706-91标准——因为电缆的性能是预制分支电缆产品的基础指标。
2、分支联接体的性能至关重要，这是预制分支矿用电缆的关键性能。
分支联接体把主矿用电缆与分支矿用电缆的导体kydl_syys连为一体，并作绝缘防潮处理。
从矿用电缆.kuang-yong-dianlan.外观上看，无法知道内部接头质量，有两项重要的试验能够检测接头性能，即接触电阻和热循环试验。
接触电阻要求与等长的分支电缆的基准电阻之比值R1/R2（R1：接头接触电阻，R2：分支电缆基准电阻）≤1.2；对热循环试验，当主电缆和分支电缆分别通过额定工作电流，加热5小时，自然冷却3小时为一个循环，共125个循环，第25次循环后，联接体表面温度不超过75℃，以后每次循环，接头表面温度不得比第25次循环的表面温度值高8℃。
YFD系列预制分支电缆经国家矿用电缆质量监督检验中心检测，接触电阻R1/R2为0.7，热循环第25次联接体表面温度为43℃＜75℃，第26~125次的最高温度：47℃＜51℃。
决定分支联接体的性能关键在于分支联接体的材料和工艺，对广大设计人员而言，应充分关心预制分支电缆的电缆质量、接头的材料选择和生产工艺、工装。
橡皮塑料矿用电缆使用要求及结构特点橡皮塑料矿用电缆使用要求：1.适用X围：主要适用于中轻型移动电器（家用电器、电动工具等）、仪器仪表、动力照明的连接；工作电压为交流750V及以下，大多数为交流300V等级。
煤矿井下电气作业操作资格培训考核教材讲义(第七章矿井供电电网保护笫八章矿用电缆及其连接装置笫十章安全生产监控系统的安全运行)一涟源市煤炭局培训中心曾初根2014年4月第七章矿井供电电网保护一、矿井电气保护的任务.类型及对电气保护装置的要求（一）矿井电气保护的任务煤矿为地下作业。
井下开采阴暗潮湿、自然灾害严重、环境恶劣及有限的空间等因素影响，对矿井电气设备有着特殊的要求，井下电网必须实现漏电保护、过流保护和保护接地.即“三大保护”。
三大保护是保证井下供电安全的重要措施。
矿井电气保护的任务：一是采取“三大”保护措施，防止人身触电事故，以及防止电火花引起的煤尘、瓦斯爆炸事故；二是采取“三大”保护措施，防止因供电电源故障而损坏或烧毁电气设备，确保电气设备处于安全、高效、正常的良好的工作状态。
(二)电气保护类型(1)电流保护.包括短路保护.过流(过负荷)保护(2)漏电保护.包括非选择性.选择性漏电保护和漏电闭锁(3)保护接地.包括系统接地.局部保护接地(4)电压保护.包括欠电压保护.过电压保护(5)单相断线保护(6)风电.瓦斯与电闭锁(7)综合保护.有电动机.煤电钻.照明综合保护（三）电气保护装置的要求（1）地面变电所和井下中央变电所的高压馈电线上，必须装设有选择性的单相接地保护装置；供移动变电站高压馈电线上，必须装设有选择性的动作于跳闸的单相接地保护装置。
矿井下低压馈电线上，必须装设检漏保护装置或有选择性的漏电保护装置，保证自动切断漏电的馈电线路。
（2）井下高压电动机、动力变压器的高压控制设备，应具有短路、过负荷、接地和欠压释放保护。
井下由采区变电所、移动变电站或配电点引出的馈电线上，应装设短路、过负荷、接地和漏电保护装置。
低压电动机的控制设备，应具备短路、过负荷、单相断线、漏电闭锁保护装置和远程控制装置。
（3）电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带（或钢丝）、铅皮或屏蔽护套等必须采取保护接地措施。
矿用高压电缆接线规范（试行）一、总则1、为了确保煤矿井下供电系统安全运行，从工艺上保障电缆接头绝缘及井下电网接地系统的可靠性，特制定本规范，以明确电缆接线工艺和方法。
2、本规范适用的电缆类型为：矿井高压橡套电缆和矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电缆（以下简称交联电缆），适用的电缆引入、引出装置为压盘式和浇铸固化密封填料式（以下简称漏斗式）类型。
二、一般性规定1、应根据电缆的类型合理选择高爆馈电开关、高压磁力启动器、高压电机、高压变压器等高压电气设备的电缆引入、引出装置。
高压橡套电缆应使用压盘式接线装置，高压交联电缆应使用漏斗式接线装置。
2、对于现已使用压盘式接线装置引入交联电缆的，必须按本规定第三项的要求接线。
高压电缆中间接头按本规定第三项内容要求执行。
3、接线装置内所用密封圈内径大于电缆外径不超过1㎜；密封圈厚度大于电缆公称外径的0.7倍且不得小于10mm；密封圈宽度大于电缆公称外径的0.3倍且不得小于4㎜。
4、压盘式接线装置的进线嘴内径D0与密封圈外径D的差D0-D必须符合以下规定值：当D≤20mm时，D0-D≤1.0mm；20mm∠D≤60mm时，D0-D≤1.5mm；D≥60mm时，D0-D≤2.0mm；5、密封圈硬度不低于邵尔氏硬度45-55度。
使用中的密封圈不得老化、失去弹性、变质、变形等现象，其有效间隙尺寸配合必须达到要求。
6、接线装置内所用密封圈严禁出现以下现象：（1）密封圈的单孔内穿进多根电缆，(2)将密封圈割开套在电缆上；(3)密封圈没有完全套在电缆护套上；(4)密封圈与电缆护套之间有其它包扎物；(5)一个进线嘴内有多个密封圈；7、不用的进线嘴缺必须有密封圈和挡板；挡板放在密封圈外边；进线嘴内径与挡板直径之差不得大于2mm；挡板厚度不得小于2mm或挡板直径在110mm及以上时厚度不得小于3mm的(所有挡板应镀锌)：8、压盘式接线装置进线嘴压紧螺栓必须上紧，进线嘴与密封圈之间必须有金属垫圈；接线后紧固件的紧固程度以抽拉电缆以不窜动为合格。
第六章矿用电缆第一节矿用电缆的种类、性能及选型原则一、矿用电缆的种类、结构、型号、规格矿用电缆分为三类：铠装电缆、橡套电缆、塑料电缆。
所谓铠装电缆就是用钢丝或钢带把电缆铠装起来。
由于钢丝或钢带耐拉力强，所以钢丝铠装电缆多用于立井井筒或急倾斜巷道中；而钢带铠装电缆多用于水平巷道或缓倾斜巷道。
最大优点绝缘强度高，适宜用作高压电缆，在井下多用于对固定设备和半固定设备的供电。
（一）、铠装电缆的结构（如图6-1-1所示）：图6-1-1 铠装电缆结构图1--为铜或铝铰线制成的主芯线；2--为相间浸渍纸绝缘层；3--为浸渍麻绳填料，以保证电缆成缆后为圆形；4--为统包浸渍绝缘层，以增加相线对地的绝缘；5--为铅包层，用来防止潮气进入纸绝缘层而降低绝缘水平，同时与铠装一起作为接地线；6--为涂沥青纸防腐带，用来保护铅包层不受空气和水的腐蚀；7--为黄麻保护层，用来避免铠装和铅包之间互相摩擦而损坏铅包层；8--为钢丝或钢带铠装，用来承受机械力，使电缆不受损伤。
铠装电缆的导线芯线有铝线和铜线两种。
为了防止电缆铠装部分被腐蚀，有的电缆还在铠装外面覆盖有黄麻护层，在煤矿井下，特别是井下机电硐室和有木支架的巷道中，不能使用有外黄麻护层的铠装电缆。
如果使用，必须将外黄麻护层剥落，并在铠装上涂以防锈漆。
（二）铠装电缆的型号及用途（见表6-1-1）（三）、橡套电缆的结构（见图 6-1-2 6-1-3）橡套电缆分普通橡套电缆、阻燃橡套电缆和屏蔽橡套电缆三种。
对于井下移动设备的供电，多采用柔软性好、能够弯曲的橡套电缆。
橡套电缆主要用于向采区移动设备供电。
1、普通橡套电缆：普通橡套电缆的外护套由天然橡胶制成。
由于天然橡胶可以燃烧，并且燃烧时分解出的气体有助燃作用，容易造成火灾，因此在有瓦斯、煤尘爆炸危险的煤矿井下，不宜使用普通橡套电缆。
橡套电缆的芯线是用多股铜丝或铝丝右旋或左旋方向拧成。
根据芯线数不同，有4、5、6芯电缆。
4芯以上的电缆中，除3根主芯线（动力芯线）、1根接地芯线外，其余的为控制芯线。
矿用隔爆型高压电缆连接器防爆接线盒•矿用隔爆型高压电缆连接器的适用范围：在交流电压10KV、频率50Hz线路中，作为高压组合开关、负荷开关、变压器或电源输入、输出，也可作电缆与电缆间连接耦合装置。
•二. 矿用隔爆型高压电缆连接器的连接器原理结构连接器分别由插头部件和插座部件两个主体部件组成。
插座部件安装在机台或其他需要交流电压为10KV、电流至500A及以下的设备上，由插头部件与电缆安装后，通过三根连接导电杆插入插座，将馈电输入需提供电源的设备上。
另外用两个插头部件相连接起电缆间连接耦合作用，插头部件与电缆安装后，必须用专用环氧树脂冷浇注剂填料灌满插头内腔空间，待固化后方可使用。
连接器电缆引入装置备有螺旋式与压条式两种，以备选用。
三. 矿用隔爆型高压电缆连接器的连接器技术指标型号额定电压（KV）额定电流(A)配用电缆最大外径外形尺寸（MM）LBG-200/6000620078MM210*1150 LBG-200/100001020078MM280*1160•适用范围及用途•本系列矿用隔瀑型低压电缆接线盒适用于含有爆炸性气体（甲烷）混合物的煤矿井下供电系统中，供信号、照明、动力设备等作电缆连接和分支之用。
•主要特征•1、隔爆壳体及盖由高强度HT250铸铁制成，二者以平面隔爆接合面或圆筒隔爆接合面仅400A）通过螺栓等紧固件连接；•2、接线座体采用上釉陶瓷烧结而成，绝缘性好，强度高，接线柱与绝缘座的连接采用环氧树脂灌封，牢固可靠，绝无松动。
•接线盒由隔爆外壳（壳体、盖）、绝缘接线座、电缆引入装置及内外接地装置等组成。
壳体与盖材质材质为HT250铸铁（400A壳体为Q235-A钢板焊接），绝缘接线座采用上釉陶瓷压制，具有优良的电气性能。
•型号、规格额定电压•（V）额定电流•（A）通数•（个）最大电缆外径•（mm）外形尺寸L×W×H•（mm）•BHD2-20/127-6T127206主φ25，分φ11320×200×100•BHD2-25/□-□T380，660252，3，4φ25240×120×80，240×180×80，240×240×80•BHD2-40/□-□T380，660402，3，4φ25270×140×110，270×200×110，270×270×110•BHD2-100/□-□T380，6601002，3，4φ34360×250×145•BHD2-200/□-□T660，114102002，3，4主φ64，分φ39 500×250×170，500×360×170，500×360×170•BHD2-400/1140-□T11404002，3，4φ25600×260×210，660×460×210，660×660×210。
矿用高压电缆接线规范（试行）河南煤业化工集团矿用高压电缆接线规范（试行）一、总则1、为了确保煤矿井下供电系统安全运行，从工艺上保障电缆接头绝缘及井下电网接地系统的可靠性，特制定本规范，以明确电缆接线工艺和方法。
2、本规范适用的电缆类型为：矿井高压橡套电缆和矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电缆（以下简称交联电缆），适用的电缆引入、引出装置为压盘式和浇铸固化密封填料式（以下简称漏斗式）类型。
二、一般性规定1、应根据电缆的类型合理选择高爆馈电开关、高压磁力启动器、高压电机、高压变压器等高压电气设备的电缆引入、引出装置。
高压橡套电缆应使用压盘式接线装置，高压交联电缆应使用漏斗式接线装置。
2、对于现已使用压盘式接线装置引入交联电缆的，必须按本规定第三项的要求接线。
高压电缆中间接头按本规定第三项内容要求执行。
3、接线装置内所用密封圈内径大于电缆外径不超过1㎜；密封圈厚度大于电缆公称外径的0.7倍且不得小于10mm；密封圈宽度大于电缆公称外径的0.3倍且不得小于4㎜。
4、压盘式接线装置的进线嘴内径D0与密封圈外径D的差D-D必须符合以下规定值：当D≤20mm时，D0-D≤1.0mm；20mm∠D≤60mm时，D-D≤1.5mm；D≥60mm时，D-D≤2.0mm；5、密封圈硬度不低于邵尔氏硬度45-55度。
使用中的密封圈不得老化、失去弹性、变质、变形等现象，其有效间隙尺寸配合必须达到要求。
6、接线装置内所用密封圈严禁出现以下现象：（1）密封圈的单孔内穿进多根电缆，(2)将密封圈割开套在电缆上；(3)密封圈没有完全套在电缆护套上；(4)密封圈与电缆护套之间有其它包扎物；(5)一个进线嘴内有多个密封圈；7、不用的进线嘴缺必须有密封圈和挡板；挡板放在密封圈外边；进线嘴内径与挡板直径之差不得大于2mm；挡板厚度不得小于2mm或挡板直径在110mm及以上时厚度不得小于3mm的(所有挡板应镀锌)：8、压盘式接线装置进线嘴压紧螺栓必须上紧，进线嘴与密封圈之间必须有金属垫圈；接线后紧固件的紧固程度以抽拉电缆以不窜动为合格。
井下电缆的连接、敷设、维护和检查1．电缆的连接电缆的连接分为电缆与电缆、电缆与设备的连接，无论哪种连接都应避免出现因明接头、“鸡爪子”和接线虚而引起的电火花和电弧现象，减少漏电和短路故障。
所以井下电缆的连接应符合以下要求：①电缆与电气设备的连接，必须用与电器设备性能相符的接线盒。
一个电缆引入装置只允许连接一条电缆。
当电缆的外径小于接线喇叭口内径时，必须按规定套上合格的橡胶密封圈封堵。
电缆芯线与接线盒或设备接线腔内接线端子应正确连接。
导电芯线必须使用齿形压线板（卡爪）或线鼻子与接线端子连接；导电芯线应无毛刺；连接线上的垫卡、弹簧垫圈应依次上齐全并压紧，但不得压住绝缘材料；连接屏蔽电缆时，屏蔽层必须随同绝缘层一起剥除，剥除长度一般可以和外护套的剥除长度相同；腔内的接地芯线要比导电芯线长一些，一旦导电芯线被拉脱时，地线仍能保持连接。
②不同型电缆之间严禁直接连接，必须经过符合要求的接线盒、连接器或母线盒进行连接。
③电缆进入引入装置，必须按接线工艺标准要求整体进入；电缆的一端在接上带电设备时，其另一端不可以什么也不接，应避免出现“羊尾巴”。
④同型电缆之间直接连接时，必须遵守下列规定：橡套电缆的修补连接（包括绝缘、护套已损坏的橡套电缆的修补），必须采用阻燃的材料进行硫化热或与热补有同等效能的冷补。
在地面热补或冷补后的橡套电缆，必须经浸水耐压试验，合格后方可下井使用。
在井下冷补的电缆必须定期升井试验。
塑料电缆连接处的机械强度以及电气、防潮密封、老化等性能，应符合该类型矿用电缆的技术标准。
⑤对电缆接头的要求：芯线连接良好。
接触电阻、接头处的温度均不大于电缆的阻值和电缆的最高允许温度。
接头处有足够的抗拉强度，其值应不低于电缆芯线强度的70%。
两根电缆的铠装、铅包、屏蔽层和接地芯线都应有良好连接。
2．电缆的敷设为了尽量减少和防止电缆事故（漏电、短路）的发生，保证供电线路的安全运行，先将敷设电缆应遵循的要求和注意事项介绍如下。
