第1章：绪论交换的基本概念，通信网的三要素：终端设备传输系统交换系统数据通信和话音通信的区别：1，通信对象不同，数据通信实现的是计算机和计算机之间，以及人与计算机之间的通信，而话音通信实现的是人与人之间的通信。
2，传输可靠性不同，数据通信要求更高，话音相对较小3，通信的平均持续时间和通信建立响应不同，数据通信持续时间要短，建立连接的时间也短。
话音通信过程相反。
4，通信过程中信息业务量特性不同电路交换和分组交换的优缺点电路交换的主要优点：1，信息传输时延小，对一次连续而言，传输时延固定不变。
2，信息的传输效率比较高3，信息的编码方法和信息格式有通信双方协调，不受网络的限制缺点：1，电路的连续时间较长，当传输较短信息时，通信通道建立的时间可能大于通信时间，网络利用率低2，电路利用低3，通信双方在信息传输，编码格式，同步方式，通信协议等方面要完全兼容，限制了各种不同速率，不同代码格式，不同通信协议的用户终端的互通4，有呼损，可能出现由于对方用户终端设备忙或交换网负载过重而呼叫不通第2章：交换单元与交换网络1）连接的三种表示形式（函数表示形式，排列表示形式，图像表示形式）及它们间的相互转换2）T、S接线器及TST网络的工作原理3）Clos无阻塞网络基本结构和条件Clos网络结构：两边各有r个对称的m*n矩形交换单元，中间是m个r*r 的正方型交换单元。
每个交换单元都与下一级的各个交换单元有连接且仅有一条连接。
m,n,r是整数决定了交换单元的容量，称为网络参数记作C（m,n,r）三级clos网络无阻塞的条件：m>=2n-1.4）Banyan网的构成方法、自由选路的概念以及阻塞情况判断第3章：电路交换技术及接口电路电路交换呼叫接续过程：三个阶段：1，呼叫建立2，消息传输3，话终释放电路交换系统的基本功能：连接、信令、终端接口、控制功能。
模拟用户接口的七大功能：能对7个基本功能做简单解释。
1、馈电：所有连接在交换机上的电话分机用户，都由交换机向其馈电。

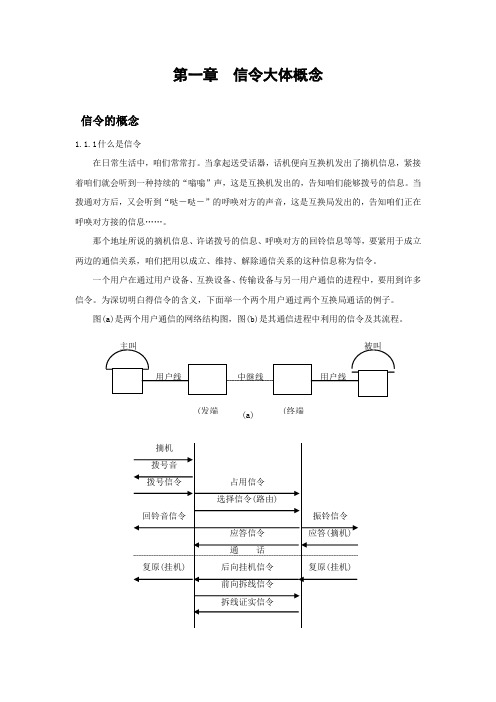

第一章信令大体概念信令的概念1.1.1什么是信令在日常生活中，咱们常常打。
当拿起送受话器，话机便向互换机发出了摘机信息，紧接着咱们就会听到一种持续的“嗡嗡”声，这是互换机发出的，告知咱们能够拨号的信息。
当拨通对方后，又会听到“哒－哒－”的呼唤对方的声音，这是互换局发出的，告知咱们正在呼唤对方接的信息……。
那个地址所说的摘机信息、许诺拨号的信息、呼唤对方的回铃信息等等，要紧用于成立两边的通信关系，咱们把用以成立、维持、解除通信关系的这种信息称为信令。
一个用户在通过用户设备、互换设备、传输设备与另一用户通信的进程中，要用到许多信令。
为深切明白得信令的含义，下面举一个两个用户通过两个互换局通话的例子。
图(a)是两个用户通信的网络结构图，图(b)是其通信进程中利用的信令及其流程。
(a)被叫主叫用户线中继线用户线(终端(发端局用线信令局间信令用户线信令(b)图用户通话信令及其流程如图(b)所示，当主叫用户摘机时，摘机信令（或启呼信令）送到发端互换局；发端互换局当即向主叫用户送出拨号音；主叫用户听到拨号音后，开始拨号，送出拨号信令；发端互换局依照被叫号码选择局向（路由）及中继线。
如有路由可利用，发端互换局向终端局发送占用信令，然后把被叫用户号码送终端局；终端互换局依照被叫号码，将呼唤连到被叫用户，向被叫用户发送振铃信号，并向主叫用户送回铃音；当被叫用户摘机应答时，此应答信令送给终端互换局并将应答信令转发给发端互换局。
两边开始通话；通话完毕，假设被叫用户先挂机，那么一挂机信令由终端局发送发端局；发端互换局通知主叫用户挂机；若是主叫用户先挂机，那么发端局当即拆线，并把一拆线信令送给送终端互换局，通知其拆线；终端互换局拆线后，回送一个拆线证明信令，于是一切设备恢复。
以上是接续中最大体的信令流程。
在网中，实际通信进程和利用的信令比这要复杂得多。
随着通信技术的进展，信令的种类、具有的功能及其传输方式都有了较大的转变。

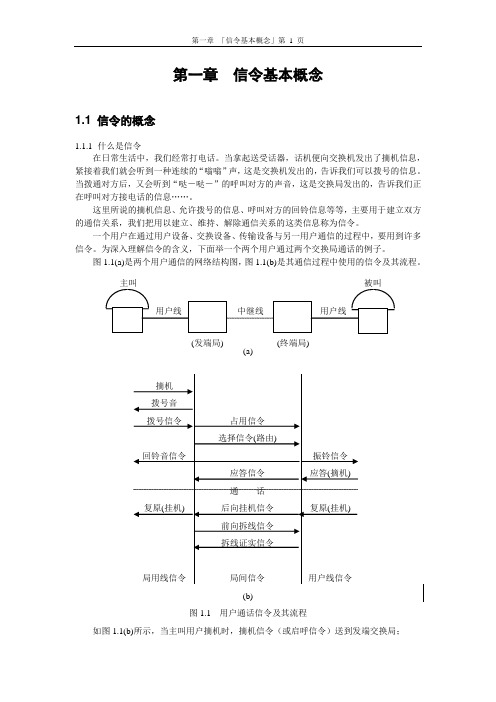

第一章 信令基本概念1.1 信令的概念1.1.1 什么是信令 在日常生活中，我们经常打电话。
当拿起送受话器，话机便向交换机发出了摘机信息，紧接着我们就会听到一种连续的“嗡嗡”声，这是交换机发出的，告诉我们可以拨号的信息。
当拨通对方后，又会听到“哒－哒－”的呼叫对方的声音，这是交换局发出的，告诉我们正在呼叫对方接电话的信息……。
这里所说的摘机信息、允许拨号的信息、呼叫对方的回铃信息等等，主要用于建立双方的通信关系，我们把用以建立、维持、解除通信关系的这类信息称为信令。
一个用户在通过用户设备、交换设备、传输设备与另一用户通信的过程中，要用到许多信令。
为深入理解信令的含义，下面举一个两个用户通过两个交换局通话的例子。
图1.1(a)是两个用户通信的网络结构图，图1.1(b)是其通信过程中使用的信令及其流程。
(a)(b)图1.1 用户通话信令及其流程如图1.1(b)所示，当主叫用户摘机时，摘机信令（或启呼信令）送到发端交换局；被叫主叫用户线中继线用户线(终端局)(发端局)发端交换局立即向主叫用户送出拨号音；主叫用户听到拨号音后，开始拨号，送出拨号信令；发端交换局根据被叫号码选择局向（路由）及中继线。
如有路由可利用，发端交换局向终端局发送占用信令，然后把被叫用户号码送终端局；终端交换局根据被叫号码，将呼叫连到被叫用户，向被叫用户发送振铃信号，并向主叫用户送回铃音；当被叫用户摘机应答时，此应答信令送给终端交换局并将应答信令转发给发端交换局。
双方开始通话；通话完毕，若被叫用户先挂机，则一挂机信令由终端局发送发端局；发端交换局通知主叫用户挂机；如果主叫用户先挂机，则发端局立即拆线，并把一拆线信令送给送终端交换局，通知其拆线；终端交换局拆线后，回送一个拆线证实信令，于是一切设备复原。
以上是电话接续中最基本的信令流程。
在电话网中，实际通信过程和使用的信令比这要复杂得多。
随着电话通信技术的发展，信令的种类、具有的功能及其传输方式都有了较大的变化。
E&M接口介绍深圳市世纪网通信设备有限公司2009年9月第1章概述E&M是一个用于电话交换机和PBX上的通用中继信令技术。
E&M中的信令和语音中继是分开的。
E&M（Ear & Mouth，或recEive & transMit）通常被形象地称为“耳朵和嘴”或“接收和发送”。
E&M信号定义一个中继电路和信令单元之间的连接类型，类似数据通信设备（DCE）和数据终端设备（DTE）连接类型。
通常PBX属于中继电路，而E&M语音网关、电信交换局CO、通道墙和软交换平台属于信令单元。
PBX 在M 线上输出信号（M 即Mouth，由PBX 发出），接收E 线上的信号（E 即Ear，由PBX 收到）。
因此，从E&M语音网关看来，E&M语音网关是接收PBX 的M 信号，向PBX 发送E 信号。
E&M 接口使用RJ-48c 电话线，通常用来连接PBX。
E&M 接口的设备只能与有E&M 接口的设备相互连接。
常见组成部分模拟E&M接口有四个部分组成，它们是：（1）、E&M信令方式和线序（类型I到V）l E信号导线(耳朵)：从信令单元一侧到PBX一侧l M信号导线（嘴）：从PBX一侧到信令单元一侧l接地信号（signal ground ,SG）：用在E&M类型II、III、Vl电源信号（signal battery，SB）：用在E&M类型II、III、V（2）、音频通道（两线/四线）l T/R(Tip/Ring): T/R导线用于在信令单元和中继设备之间传送音频。
在一个两线音频电路，这对导线工作模式为全双工音频通道。
l T1/R1(Tip-1/Ring-1):仅用在4线音频电路。
4线音频规范规定了特定的通道用于发送和接受音频信号（3）开始拨号监视（立即启动、闪烁启动、延迟启动）（4）地址信令信息（脉冲，双音多频DTMF）第2章E&M信令方式E&M语音使用6种信令方式在2或4条线路上传输。
信令基本概念第⼀章信令基本概念1.1 信令的概念1.1.1什么是信令在⽇常⽣活中，我们经常打电话。
当拿起送受话器，话机便向交换机发出了摘机信息，紧接着我们就会听到⼀种连续的“嗡嗡”声，这是交换机发出的，告诉我们可以拨号的信息。
当拨通对⽅后，⼜会听到“哒－哒－”的呼叫对⽅的声⾳，这是交换局发出的，告诉我们正在呼叫对⽅接电话的信息……。
这⾥所说的摘机信息、允许拨号的信息、呼叫对⽅的回铃信息等等，主要⽤于建⽴双⽅的通信关系，我们把⽤以建⽴、维持、解除通信关系的这类信息称为信令。
⼀个⽤户在通过⽤户设备、交换设备、传输设备与另⼀⽤户通信的过程中，要⽤到许多信令。
为深⼊理解信令的含义，下⾯举⼀个两个⽤户通过两个交换局通话的例⼦。
图1.1(a)是两个⽤户通信的⽹络结构图，图1.1(b)是其通信过程中使⽤的信令及其流程。
如图1.1(b)所⽰，当主叫⽤户摘机时，摘机信令（或启呼信令）送到发端交换局；发端交换局⽴即向主叫⽤户送出拨号⾳；主叫⽤户听到拨号⾳后，开始拨号，送出拨号信令；发端交换局根据被叫号码选择局向（路由）及中继线。
如有路由可利⽤，发端交换局向终端局发送占⽤信令，然后把被叫⽤户号码送终端局；终端交换局根据被叫号码，将呼叫连到被叫⽤户，向被叫⽤户发送振铃信号，并向主叫⽤户送回铃⾳；当被叫⽤户摘机应答时，此应答信令送给终端交换局并将应答信令转发给发端交换局。
双⽅开始通话；通话完毕，若被叫⽤户先挂机，则⼀挂机信令由终端局发送发端局；发端交换局通知主叫⽤户挂机；如果主叫⽤户先挂机，则发端局⽴即拆线，并把⼀拆线信令送给送终端交换局，通知其拆线；终端交换局拆线后，回送⼀个拆线证实信令，于是⼀切设备复原。
以上是电话接续中最基本的信令流程。
在电话⽹中，实际通信过程和使⽤的信令⽐这要复杂得多。
随着电话通信技术的发展，信令的种类、具有的功能及其传输⽅式都有了较⼤的变化。
信令的定义也远远超出了上述定义的范围。
在种类上，不仅包括通信过程为建⽴、维持、解除通信关系所使⽤的信令，还包括了交换局间传递的⽹络管理、业务管理⽅⾯的信令；在功能上不仅有监视、选择功能，还具有⽹络管理功能；在信令的形式上，不仅有直流脉冲信令、多⾳频编码信令，还有数据传送的分组消息形式的信令。
第三部分信令方式一．信令的基本概念1. 什么是信令在通信网中为了完成电路接续，网络管理及计费等,必须要有完善的信令。
信令是交换局在完成呼叫接续中的一种通用语言。
每个信令都促使交换机产生一个动作，如摘机信令。
2. 信令的分类⑴按信令的工作区域分用户线信令：是用户话机与交换机之间所交换的信号。
用户向交换机送监视信号，如摘挂机信令，选择信令如被叫号码。
交换机向用户送铃流和忙音。
局间信令：局间中继线上的信令，用来控制对端交换机的动作。
局间包括线路信令，记发器信令，直流脉冲信令。
记发器信令有MFP（多频脉冲），MFC （多频互控）。
⑵按信令的信道来划分随路信令（CAS）。
信令和话音在同一条话路中传送的信令方式。
线路信令在固定的时隙传送，记发器信令在话路中传送。
先传送记发器信令，之后传送话音。
共路信令（CCS）。
以时分方式在一条高速链路上传送一群话路的信令的方式，常用于局间。
图3-1 随路信令方式示意图图3-2 公共信道信令方式示意图⑶按功能来分线路信令——监视功能。
监视主被叫摘挂机状态，设备的忙闲。
路由信令——选择功能。
根据主叫的被叫号码来选择路由。
管理信令——操作功能。
用于管理电话网络。
测试和传送网络拥塞信息，提供呼叫计费，提供远距离维护信令。
⑷信令的传递方式端到端：速度快，对线路要求高，信令在多段路由上的类型相同。
逐端转发：对线路要求低，信令在各段路由上的类型可多种，传送慢。
混合方式：前两种方式的结合。
⑸信令的控制方式非互控方式：发端不断的向收端发信号。
设备简单，可靠性差。
如№7信令。
半互控方式：每发个信号，必须得到收方的证实信号。
全互控方式：发端不能自动终止，要收端的证实信号，收端的证实信号不能自动终止，须发端停发，才能停发证实信号。
如№1号信令二．中国七号信令1. 七号信令网的简介a.公共信道信令中国七号信令是一种共路信令。
许多条话路共用一条信令链路。
这些信令链路一起构成了七号信令网。
七号信令网是与信息网是分开的，在逻辑上是独立的。
交换技术复习题第一章交换概论1、交换技术经历了哪几个发展阶段？最早的“自动交换机”是在1892年11月3日投入使用的，那是美国人史端乔发明的步进制自动电话交换机。
电话的发明家是英国人亚历山大·贝尔。
2、构成通信网的三个必不可少的要素是什么？通信网是由用户终端设备、传输设备和交换设备组成。
它由交换设备完成接续，使网内任一用户可与其他用户通信。
3、电路传送模式、分组传送模式和ATM传送模式的特点是什么？电路交换（Circuit Switching，CS）是指固定分配带宽（传送通路），连接建立后，即使无信息传送也占用电路的一种交换方式。
电路交换的最小单位是时隙。
简述电路交换系统有哪些特点？答：1）电路交换是面向连接的交换技术。
2）电路交换采用静态复用、预分配带宽并独占通信资源的方式。
3）电路交换是一种实时交换，适用于对实时性要求高的通信业务。
分组交换的主要优点是：第一，为用户提供了在不同速率、不同代码、不同同步方式、不同通信控制协议的终端之间能够相互通信的灵活的通信环境；第二，采用逐段链路的差错控制和流量控制，出现差错可以重发，提高了传送质量和可靠性；第三，利用线路动态分配，使得在一条物理线对可以同时提供多条信息通路。
分组交换可提供虚电路（Virtual Circuit，VC）和数据报（Datagram，DG）两种服务方式。
数据报方式的每个分组头要包含详细的目的地址，而虚电路方式由于预先已建立逻辑连接，分组头中只要含有对应于所建立的虚电路的逻辑信道标识即可。
比较电路交换、分组交换和A TM 交换方式的主要特点。
答：①电路交换：独占时隙，同步时分，位置化信道，面向连接；②分组交换：采用包交换方式，分组包长度可变，异步时分，标志化信道;③A TM 交换：采用包交换方式，分组包长度定长为48+5 字节，异步时分，标志化信道，面向连接。
4、PCM帧结构。
某用户占用PCM30/32路系统的TS12路，则其信令位出现在一复帧的第（）帧的第（）时隙的（）四位。
信令与信令方式43399小游戏/信令（Signaling）是电信网中，在终端和交换机之间，以及交换机与交换机之间传送的一种对话信息。
它的作用是控制信道的接续和传递网络管理信息。
在电信网中的信令按其功能来分，主要有以下三类：1、选择信令“选择”是指完成呼叫建立的有关功能。
拨号的数字码及其辅助信号，都属于这类信令。
因为，在用户拨号时，信令系统要据此来选择路由、完成接续。
随着各种新业务的出现，不仅要有选择接续对方的信令，还应有业务处理所必要的信令。
例如，要有缩位拨号的登录信令等。
2、监视信令所谓“监视”，就是对电信网及用户的状态进行监测。
在电话网中，监视信令是反映用户摘机、拨号、占用、挂机、拆线等状态的信息。
3、运行信令是表示交换机或终端运行和接续状态的信令，包括拨号音、回铃音、忙音等。
信令根据传输区间的不同，可分为两类：一类是用户信令，是在用户和交换机之间传送的信令。
例如，电话网中反映用户摘机、拨号、挂机等状态的信息，就属于这一类信令。
另一类叫局间信令，是在交换局与交换局之间传送的信令。
这类信令又分随路信令和公共信道信令两大类。
在随路信令方式中，信令和电话通信信号共同使用一个传输信道。
这是以往机电式交换机所常用的一种信令方式。
公共信道信令方式是将信令信息的传递与电话电路分开，通过一个专用信令链路集中传送的一种信令方式。
一个信令链路可以同时为许多条电话电路所公用。
60年代中期，CCITT建议的第一个公共信道信令是“6号公共信道信令”。
它是按照模拟电话网的特点设计的，尽管1972年又增补了数字形式，仍不能很好适应数字网和综合业务数字网发展的需要，于是80年代，CCITT又提出了适合数字电信网的7号公共信道信令方式。
这种信令方式目前正在被广泛采用。
信令系统好比是电信网中的神经系统。
随着电信网的现代化，特别是电信网的数字化、业务综合化、智能化，信令系统的作用更为重要。
现代化的信令系统不但可用于电话网、数据网、综合业务数字网，而且还可以在各种交换局和业务中心之间传送各种数据信息，适应多媒体通信发展的需要。
第一章 信令基本概念1.1 信令的概念1.1.1 什么是信令 在日常生活中，我们经常打电话。
当拿起送受话器，话机便向交换机发出了摘机信息，紧接着我们就会听到一种连续的“嗡嗡”声，这是交换机发出的，告诉我们可以拨号的信息。
当拨通对方后，又会听到“哒－哒－”的呼叫对方的声音，这是交换局发出的，告诉我们正在呼叫对方接电话的信息……。
这里所说的摘机信息、允许拨号的信息、呼叫对方的回铃信息等等，主要用于建立双方的通信关系，我们把用以建立、维持、解除通信关系的这类信息称为信令。
一个用户在通过用户设备、交换设备、传输设备与另一用户通信的过程中，要用到许多信令。
为深入理解信令的含义，下面举一个两个用户通过两个交换局通话的例子。
图1.1(a)是两个用户通信的网络结构图，图1.1(b)是其通信过程中使用的信令及其流程。
(a)(b)图1.1 用户通话信令及其流程如图1.1(b)所示，当主叫用户摘机时，摘机信令（或启呼信令）送到发端交换局；被叫主叫用户线中继线用户线(终端局)(发端局)发端交换局立即向主叫用户送出拨号音；主叫用户听到拨号音后，开始拨号，送出拨号信令；发端交换局根据被叫号码选择局向（路由）及中继线。
如有路由可利用，发端交换局向终端局发送占用信令，然后把被叫用户号码送终端局；终端交换局根据被叫号码，将呼叫连到被叫用户，向被叫用户发送振铃信号，并向主叫用户送回铃音；当被叫用户摘机应答时，此应答信令送给终端交换局并将应答信令转发给发端交换局。
双方开始通话；通话完毕，若被叫用户先挂机，则一挂机信令由终端局发送发端局；发端交换局通知主叫用户挂机；如果主叫用户先挂机，则发端局立即拆线，并把一拆线信令送给送终端交换局，通知其拆线；终端交换局拆线后，回送一个拆线证实信令，于是一切设备复原。
以上是电话接续中最基本的信令流程。
在电话网中，实际通信过程和使用的信令比这要复杂得多。
随着电话通信技术的发展，信令的种类、具有的功能及其传输方式都有了较大的变化。
信令的定义也远远超出了上述定义的范围。
在种类上，不仅包括通信过程为建立、维持、解除通信关系所使用的信令，还包括了交换局间传递的网络管理、业务管理方面的信令；在功能上不仅有监视、选择功能，还具有网络管理功能；在信令的形式上，不仅有直流脉冲信令、多音频编码信令，还有数据传送的分组消息形式的信令。
但是，不管信令的种类、功能及传送形式如何变化，信令本身却始终具有一些区别于其它信息的明显特征：──信令是在用户设备与网络节点间/或网络节点间传送的信息；──信令是上述信息中起监视、选择及网络管理功能的信息（在一个信令系统中，一种功能可以用几个信令来表示，而一个特定的信令又可以用来实现一种或几种不同的功能）。
1.1.2信令方式信令的传送要遵守一定的规约和规定,这就是信令方式。
它包括信令的结构形式，信令在多段路由上的传送控制方式。
选择合适的信令方式，关系到整个通讯网通信质量的好坏和投资成本的高低。
1.1.3信令系统信令系统指为了完成特定的信令方式，所使用的通信设备的全体。
综上所述，可以明显的看到信令在电话接续中的重要作用。
如果没有这些信令，人和机器都将不知所措，出现混乱状态。
例如，如果没有占用信令，交换机就不知道该为哪个用户提供服务；没有拨号音，用户就不知道交换机是否被占用并准备就绪，盲目拔号交换机可能收不到。
所以，信令系统是通信网的神经系统，是通信网必不可少，非常重要的一部分。
1.2 信令的分类电话网中的信令，有三种分类方式。
1.2.1 按照信令的传送方向来划分可分为前向信令和后向信令两类。
前向信令是指主叫端向被叫端发送的信令；后向信令是指由被叫端向主叫端发送的信令。
在电话通信中，主叫、被叫是由发起呼叫来决定的。
因此，网络中的用户及交换局的主叫、被叫地位不是固定的。
1.2.2 按照信令的工作范围来划分按照信令的工作范围，可分为用户线信令和局间信令两类。
1、用户线信令用户线信令也叫用户信令。
它是用户和交换局之间传送使用的信令。
它们在用户线上传送，图1.1(b)中主叫－发端局、终端局－被叫间传送的信令就是用户线信令。
用户线信令主要包括：用户状态信令、选择信令、铃流和信号音。
用户状态信令是由话机叉簧产生，闭合或切断直流电路，用以启动或复原局内设备。
包括摘机信令、挂机信令等。
用户状态信令为直流信令。
选择信令是用户拨出的被叫用户号码数字信令。
在使用号盘话机及直流脉冲按键话机的情况下，发出直流脉冲信令；在使用多频按键话机的情况下，发出的信令是两个音频组成的双音多频信令。
铃流及信号音是交换机向用户设备发出的振铃信号或在话机受话器中可以听到的声音信号，如：拨号音、回铃音、忙音、长途通知音、空号音等。
用户线信令由用户设备（话机或交换机的用户终端）发出。
由于用户线为每个用户独立使用，因而用户线信令的功能比较简单。
长期以来这部分信令的内容及功能没有什么大的变化。
2、局间信令是交换机和交换机之间传送使用的信令，在局间中继线上传送。
这种信令比较复杂，信令包括监视、选择和网络管理三种功能。
由于局间设备及其对信令的功能要求不同，无论在信令数量、种类、传送方式上与用户线信令均有较大的差别。
1.2.3 按照信令的传送信道来划分按照信令传送所使用的信道来划分，可分为随路信令方式和公共信道信令方式两类。
后者常称为共路信令方式。
1.3 随路信令方式随路信令方式是某个通话电路所需的信令，由该电路本身或者由某一固定分配的专用信令电路传送的信令方式。
1.3.1 基本特征随路信令方式具有如下的基本特征：信令全部或部分地在话音信道中传送；信令的传播处理与其服务的话路严格对应、关联；信令在各自对应的话路中或固定分配的通道中传送，不构成集中传送多个话路所利用的通道，因此也不构成与话路相对独立的信令网络。
随路信令方式主要用于步进制、纵横制及早期的程控交换机构成的电话网络中。
1.3.2 线路信令和记发器信令局间信令采用随路信令方式时，从功能上可划分为线路信令（Line Signalling）和记发器信令（Interregister Signalling）。
它们是为了把话音通路上各中继电路之间的监视信令与控制电路之间的记发器信令加以区别而划分的。
1、线路信令线路信令是监视中继线上的呼叫状态的信令。
它可以分为如下几类：(1) 直流线路信令直流线路信令用直流极性标志的不同，代表不同的信令含义。
主要用在纵横制电话局之间，纵横制局与步进制局之间、纵横制市话局与自动长话局和人工长话局之间、纵横制话局与特种业务台之间。
在市话网的音频电缆上，局间线路信令一般采用直流信令。
因为它结构简单、比较经济、维护方便。
但如果局间距离超过直流信令传送的界限时，就不能使用。
(2) 带内（外）单脉冲线路信令局间采用频分多路复用的传输系统时，可采用带内或带外单脉冲线路信令。
带内单脉冲线路信令一般选择音频带内的2600Hz，这是因为话音中2600Hz的频率分量较少而且能量较低的缘故。
带外信令是利用载波电路中二个话音频带之间的某个频率来传送信令。
一般采用单频3825Hz或3850Hz。
由于带外信令所能利用的频带较窄等原因，因此线路信令一般均采用带内单脉冲线路信令。
(3) 数字型线路信令方式当局间采用PCM设备时，局间的线路信令必须采用数字型线路信令。
CCITT推荐的数字型线路信令有两种：一种是在30/32路PCM系统中使用，另一种是在24路PCM系统中使用。
第一种在欧洲地区使用，我国也采用这一种。
在这种信令方式中，PCM传输的16时隙用于传输线路信令，且固定分配给每一话路。
由于线路信令主要用于中继线上呼叫状态的监视并控制呼叫接续的进行。
因此，在整个呼叫过程中都可传送线路信令。
2、记发器信令记发器信令是电话自动接续中，在记发器之间传送的控制信令。
主要包括选择路由所需的选择信令（也称地址信令或数字信令）和网络管理信令。
记发器信令从一个局的记发器中发出，由另一个局的记发器接收，用以控制电话交换设备的接续。
通常采用由发端记发器负责全程的接续控制。
记发器信令在用户通话前传送。
因此在一条电路上不存在话音电流对记发器信令的干扰。
故记发器信令的频率可使用整个话音频带内的传输衰减较低的频率。
通话开始后，各局的记发器都复原，记发器信令也随即停止发送。
记发器信令按照其承载传送方式可分为二类，一类是DEC方式，即采用十进制脉冲编码传送；一类是多频编码方式。
由于后者采用多音频组合编码的方式实现信令的编码，因此无论是信令的容量还是传递信令的可靠性都有较大的提高。
在这种方式中，采用最为普遍的是多频互控方式即MFC方式。
其前向信令和后向信令都是连续的，对每一前向信令都需加以证实。
这也是我国记发器信令所采用的信令方式。
1.4 公共信道信令方式公共信道信令方式用于局间信令的传送，也称公共信道局间信令方式。
它是在存储程序控制的交换机和数字脉冲编码技术发展的基础上发展起来的一种新的信令方式。
1.4.1 公共信道信令方式的基本特征电话网采用公共信道信令方式时，局间信令的传送方式及网络结构如图1.2和图1.3所示。
图1.2 公共信道信令方式的信令传送示意图由图可见，公共信道信令方式具有如下的基本特征：信令传输通道与话路完全分开，将若干条话路的信令集中起来，在一条公共的高速数据链路上传送。
1.4.2 采用公共信道信令方式的优点1、增加了信令系统的灵活性。
在公共信道信令方式中，一群话路以时分方式分享一条公共信道信令链路，两个交换局间的信令均通过一条与话音通道分开的信令链路传送。
信令系统的发展可不受话音系统的约束，这对改变信令、增加信令带来了很大的灵活性；信令在信令链路上以固定长或可变长信令单元分配的形式传送，信令传送速度快，2、呼叫建立时间大为缩短，不仅提高了服务质量，而且提高了传输设备和交换设备的使用效率；3、具有提供大量信令的潜力，便于增加新的网络管理信令和维护信令，从而适应各种新业务的要求；4、信令以统一格式的消息信令单元形式传送，从而实现了局间信令传送形式的高度统一，不再象随路信令方式那样，分别传送线路信令和记发器信令；5、信令与话音分开通道传送，分开交换，因而在通话期间可以随意处理信令；6．信令设备经济合理。
采用公共信道信令系统后，每条链路不再配备各自专用的信令设备，而是把几百条、几千条话路的信令汇集起来后共用一组高速数据链路及其信令设备传送，节省了信令设备的总投资；7、利于向综合业务数字网过渡。
通话电路话路群图1.3 公共信道信令方式的网络结构图1.4.3 公共信道信令方式的发展公共信道信令方式是六十年代发展起来的一种新型的信令技术。
CCITT提出的第一个公共信道信令方式是CCITT No.6信令方式，也称No.6信令方式。
其设计目标是用于模拟电话网。
主要用于国际通信，也适合国内网使用。
