信令方式

信令基础定义■信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。

■信令网由信令点（SP）（各种交换系统和特服中心等）、信令转接点（STP）及与它们连接的信令链路组成。

信令网不仅可以传送电话网的局间信令、电路交换的数据网的局间信令，完成本地、长途和国际的电话和非话的各种信令接续，而且可以传送与电路无关的各种数据消息，完成信令业务点（SSP）和业务控制点（SCP）间的对话，开放智能业务。

■信令指各个交换局在完成呼叫接续中的一种通信语言（节点之间要互相交换的控制信息）。

分类■按工作区域分：■按信道传送方式分：>用户线信令> 随路信令>局间信令> 公共信道信令（No.7信令系统）No.7信令网构成■在采用No.7信令方式的通信网中，信令消息在与话路分离的数据通道中传送，这样就形成了一个专门传送信令的网络，它对通信网起业务支撑作用，逻辑上独立于通信网，称为No.7信令网。

■No.7信令网基本组成：信令点SP、信令转接点STP、连接SP、STP的信令链路（Link）。

-SP：既能发出又能接受信令消息的通信网节点（交换局、操作维护中心、业务控制点、信令转接点等）；-STP :具有信令转接功能，可将信令消息从一个信令点转发到另一个信令点；信令转接点分为综合型和独立型两种。

•-综合型STP是除了具有消息传递部分MTP和信令连接控制部分SCCP的功能外，还具有用户部分功能（例如TUP/ISUP、TCAP）的信令转接点设备；•-独立型STP是只有MTP和SCCP功能的信令转接点设备。

■Link:连接各个信令点（或信令转接点）、传送信令消息的数据链路；-信令链路集LKSET：具有相同属性的信令链路组成的一组链路集。

即指本地信令点与一个相邻信令点之间的链路的集合。

-信令链路编码SLC：对于相邻两信令点之间的所有链路，需对其统一编号，两局一一对应；对于到不同局向的信令链路可以有相同的链路编码。

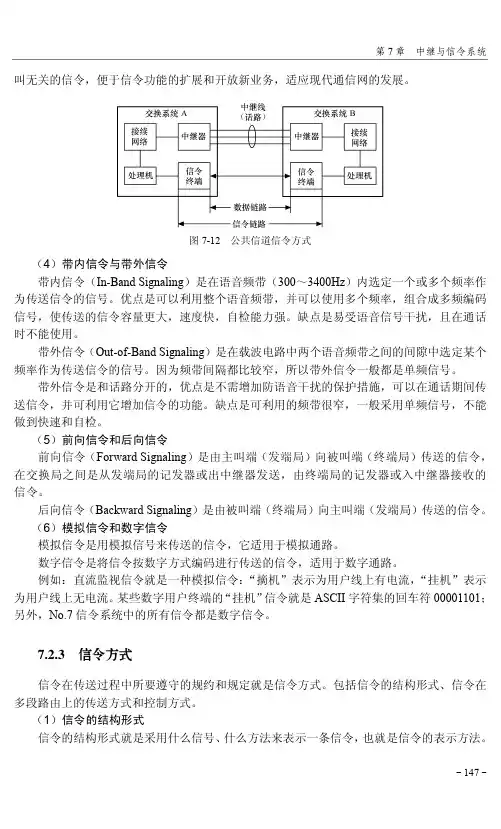

第7章 中继与信令系统- 147 - 叫无关的信令，便于信令功能的扩展和开放新业务，适应现代通信网的发展。

图7-12 公共信道信令方式（4）带内信令与带外信令带内信令（In-Band Signaling ）是在语音频带（300～3400Hz ）内选定一个或多个频率作为传送信令的信号。

优点是可以利用整个语音频带，并可以使用多个频率，组合成多频编码信号，使传送的信令容量更大，速度快，自检能力强。

缺点是易受语音信号干扰，且在通话时不能使用。

带外信令（Out-of-Band Signaling ）是在载波电路中两个语音频带之间的间隙中选定某个频率作为传送信令的信号。

因为频带间隔都比较窄，所以带外信令一般都是单频信号。

带外信令是和话路分开的，优点是不需增加防语音干扰的保护措施，可以在通话期间传送信令，并可利用它增加信令的功能。

缺点是可利用的频带很窄，一般采用单频信号，不能做到快速和自检。

（5）前向信令和后向信令前向信令（Forward Signaling ）是由主叫端（发端局）向被叫端（终端局）传送的信令，在交换局之间是从发端局的记发器或出中继器发送，由终端局的记发器或入中继器接收的信令。

后向信令（Backward Signaling ）是由被叫端（终端局）向主叫端（发端局）传送的信令。

（6）模拟信令和数字信令模拟信令是用模拟信号来传送的信令，它适用于模拟通路。

数字信令是将信令按数字方式编码进行传送的信令，适用于数字通路。

例如：直流监视信令就是一种模拟信令：“摘机”表示为用户线上有电流，“挂机”表示为用户线上无电流。

某些数字用户终端的“挂机”信令就是ASCII 字符集的回车符00001101；另外，No.7信令系统中的所有信令都是数字信令。

7.2.3 信令方式信令在传送过程中所要遵守的规约和规定就是信令方式。

包括信令的结构形式、信令在多段路由上的传送方式和控制方式。

（1）信令的结构形式信令的结构形式就是采用什么信号、什么方法来表示一条信令，也就是信令的表示方法。

熟悉基本通信协议(6)七号信令(SS7信令)第六、SS7信令（俗称七号信令或No.7信令)对于知识的框架我不可能面面俱到，只能把精华部分与读者共享，我先来说一下七号信令在通信中的的重要性：我们经常使用的短消息业务，其中有大约40％是由短信中心来实现的，而剩下的大约60％的业务是由七号信令来完成的，它是电话网的神经系统，传送的是控制信号（信令可以控制终端、交换机和人的行为。

七号信令也可以作承载业务，比如短信的实现）。

由此，有些人说七号信令已经是边缘技术是没有什么根据的或者说不太现实，或者在近几年之内也不至于“沦落”为边缘技术，边缘技术的意思是这种技术以后我们用得少了，或者说将有可能被某种新技术取代。

支撑网技术：支撑网是为使业务网正常运行、增强网络功能、提供全网服务质量，满足要求的网络，传送相应的控制，检测信号。

支撑网包括信令网（它也有管理网就是七号信令监测系统）、同步网（是指信号之间的频率相同，相位上保持某种严格的特定关系。

）和电信管理网TMN（采用了面向对象的设计方法，通过对对象的管理来实现对通信资源的管理，它有专门的部门来进行远程的监控和维护）。

本阶段的知识框架如下：(一)理解信令的基本概念(二)掌握No.7信令系统特点及功能结构等(三)认识No.7信令网结构(四)了解No.7信令系统在移动通信中的应用详细介绍如下：一、信令网（一）信令的基本概念要了解信令的基本概念，必须要了解信令、信令方式和信令系统。

（1）信令：信令是在电话机或其它终端与交换局、交换局与交换局、交换局与各种业务控制点及交换局与操作维护中心等之间，为了建立呼叫连接及各种控制而传送的专门信息，是控制交换机动作的操作命令、信号和语言。

（2）信令方式：传送信令要遵守一定的规约和规定，这些规约和规定就是信令方式。

它包括具体信令的结构形式，信令在多段路由上的传送方式及控制方式等。

（3）信令系统：信令系统是指为了完成特定的信令方式所使用的通信设备的集合.(就是这些控制过程的控制信号的产生、发送和接收的硬件及操作程序的全体）（二）信令的分类根据不同的分类标准，可以对信令进行不同的分类：1．按信令工作区域可分为用户线信令和局间信令2．按信令传送信道可分为随路信令和公共信道信令（我们国家现在使用的是后者，后者的优点是：将信令通路与语音通路分开，将若干条电路的信令集中在一条专用于传送信令的通道上传送，这一条信令通道就是信令数据链路。

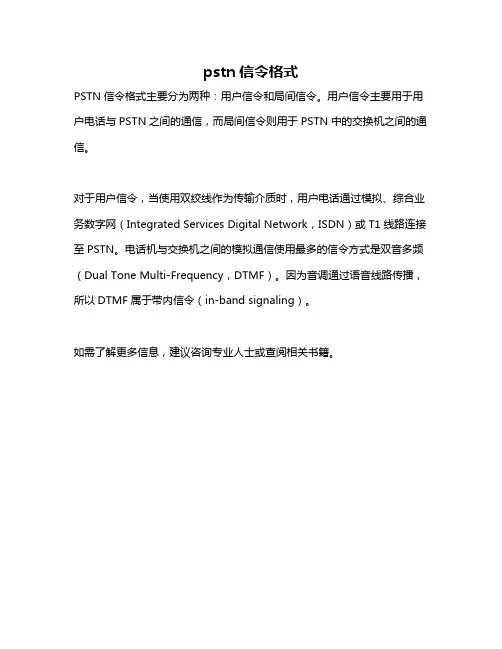

pstn信令格式
PSTN信令格式主要分为两种：用户信令和局间信令。

用户信令主要用于用户电话与PSTN之间的通信，而局间信令则用于PSTN中的交换机之间的通信。

对于用户信令，当使用双绞线作为传输介质时，用户电话通过模拟、综合业务数字网（Integrated Services Digital Network，ISDN）或T1线路连接至PSTN。

电话机与交换机之间的模拟通信使用最多的信令方式是双音多频（Dual Tone Multi-Frequency，DTMF）。

因为音调通过语音线路传播，所以DTMF属于带内信令（in-band signaling）。

如需了解更多信息，建议咨询专业人士或查阅相关书籍。

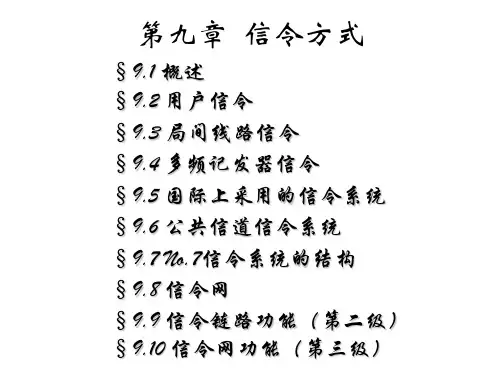

第九章信令系统第一节概述一、信令：是电话机与交换局、交换局与交换局之间完成呼叫接续的通信信息二、类型：1、按工作区域分：用户线信令、局间信令2、按传递途径分：随路信令、公共信令3、按传递方向分：前向信令、反向信令4、按工作频率分：带内信令、带外信令5、按信号类型分：模拟信令、数字信令用户线信号局间信号用户线信号·用户线信令：用户话机和交换机之间传递的信令，在用户线上传递；如用户状态、拨号、铃流、信号音等·局间信令：交换局间传递的信令，在中继线上传递；如：自动接续、拆线等·随路CAS信令：①线路信令（占用、应答、拆线等监视接续和反映呼叫进展的情况，在线路设备之间传送）、②记发器信令（局间传送被叫号码，建立接续的选择信令，在间接控制的交换机中记发器之间进行传送的）去话来话线路信令去话来话来话记发器•公共信道CCS信令：在软件控制下采用高速数据信息来传送信令•前向信令：沿着建立接续的前进方向传递的信令，主叫→被叫后向信令：逆着建立接续前进方向传递的信令，是对前向信令的控制和证实。

被叫→主叫•带内信令：可以利用整个话音频带，并可以使用多个频率，组合成多频信号，使传送的信号容量大、速度快、自检能力强，但易受话音信号干扰，且在通话时不能用带外信号：与话路分开，不需增加防话音干扰的保护措施，可在通话期间传送信号，并可增加信号功能，但可利用的频带很窄，一般采用单频信号，不能作到快速和自检三、信令的传输方式1、逐段转发：逐段识别，校正后转发。

一般线路信令采用此方式，记发器信令在劣质线路上采用此方式。

特点：对线路要求低，信令在多段路由上的类型可以有多种，传送速度慢，持续时间长2、端到端：转接局将信令路由进行接通后透明传输，终端局收到的是由发端局直接发来的信令，记发器信令在优质线路上采用此方式。

特点：速度快，拨号后等待时间短，信令在多段路由上的类型必须相同3、混合方式：根据线路质量，两种方式混合起来使用；如中国1号记发器信令一、信令的控制方式：1、非互控方式（脉冲方式）：发端不断地将需要发送的连续或脉冲信令发向收端，不管对方是否收到2、半互控方式：发一个（一组）信令后，等收到收端的证实信令后，再发下一个信令，即前向信令受后向信令的控制3、全互控方式：发端发前向信令不能自动中断，要等到收到收端的证实信令后，才停止发送；收端发证实信令也不能自动中断，须在发端信令停发后，才能停发证实信令，为连续互控方式第二节随路信令主要内容：中国1号信令系统（包括线路信令、记发器信令）、国际上现用的几种随路信令一、线路信令1、概念：在出、入中继设备间传送，监视局间中继线上的呼叫状态的信令2、种类：（见P278）⑴占用信令：前向信令，使来话局的中继设备闲→忙⑵拆线信令：前向信令⑶重复拆线信令：前向信令，3～5秒内未收到来话局的释放监护信号⑷应答信令：逐段传送的后向信令⑸挂机信令：被叫挂机后发的逐段传送的后向信令⑹释放监护信令：后向证实信令⑺闭塞信令：后向信令，当来话局设备不正常时发⑻再振铃信令：长途半自动接续的一种话务员信令（前向）⑼强拆信令：长途半自动接续的一种话务员信令⑽回振铃信令：后向话务员信令，通过记录中继线回叫主叫用户时使用⑾强迫释放信令（前、后向）⑿请发码信令（后向）⒀首位号码证实信令（后向）⒁被叫用户到达信令（后向）3、线路信令的结构形式：⑴直流型线路信令：用于本地网中两局之间采用实线传输时使用；采用断开、闭和、单线接地、腾空、接电源负极、高阻等不同状态表示信令的含义直流信令标志方式（+：接地，—：电源负极，0：断开，高阻：≥9000Ω）表用户和中继线的状态以上两种方式目前已很少采用⑶数字型线路信令：适用于PCM数字传输；用TS16时隙来传送30个话路的信令(见P281表10.4)交流信令的表示方式F0帧的TS16传送复帧同步和帧失步告警F1帧的TS16传送第1话路和第17话路的线路信令 ……F16帧的TS16传送第15话路和第31话路的线路信令实际上每一话路的数字型线路信令只用3位码即可，前向为f f f c b a ,,，后向为b b bc b a ,,，其中b f c c ,表示话务员再振铃和强拆信令，在市话和长途全自动接续中，一般只用2位码f a 表示发端交换局状态的前向信令；f a =0，主叫摘机（占用），f a =1，主叫挂机（拆线）f b 表示故障状态的前向信令；f b =0，正常，f b =1，故障b a 表示被叫用户挂机状态的后向信令；b a =0，被叫摘机，b a =1，被叫挂机b b 表示收端局状态的后向信令；b b =0，示闲，b b =1，占线或闭塞4、局间中继线路信号转换接口（一般不用）适用于模拟局，将话音信号→数字信息，模拟线路信令→数字线路信令 ⑴a,b 线接口配合方式（见P282图10-4）在模拟交换局中继器与PCM 系统中信令转换设备之间的信令传送；优点：不改动交换局的出、入中继设备，交换机至PCM 系统之间的连线少；缺点：接口品种多，话音衰耗和标志信令畸变大发话局受话局⑵E、M线接口配合方式（见P282图10-5）在模拟交换局中继器与PCM系统信令转换设备之间的信令传送；M为发送线，E为信令接收线交换机与PCM系统间的信号逻辑清楚，信号转换接口电路简单；话音质量好，线路信令经E、M线传递，不会干扰通话线，能直接使用四线话音通话，不必进行二/四线转换；标志信号畸变小，速度快5、线路信令的传送：逐段传送、校正后转发的方式⑴线路信令中（如占用、拆线、拆线监护、闭塞等都是逐段使用的）这些信令的功能要求逐段传送⑵采用无自检能力的线路信令时，在多段传输中因传输介质变化范围大，采用端到端传送不可靠二、记发器信令MFC（多频互控信令）是为建立接续的选择控制信令，为多频编码信令，传送方式端到端，控制方式为全互控1、信令编码MFC前向信令采用六中取二（15种），后向信令采用四中取二（6种）见表(P284表10.5)前向信令分前向I组和前向II组，后向信令分为后向A组和B组（见P285表10.6）14备用，15控制卫星电路段数；KE信号含义：11、12备用，13测试呼叫，14备用，15“-”；KD 信号含义：1长途话务员半自动呼叫，2长途自动呼叫，3市内电话，4市内用户传真或用户数据通信，5半自动核对主叫号码测试呼叫；后向A组信号含义：A1发下一位，A2由第一位发起，A3转至B信号，A4机键拥塞，A5空号，A6发KA和主叫用户号码；后向B组信号含义：1被叫空闲，2被叫用户“市忙”，3被叫用户“长忙”，4机键拥塞，5被叫用户空号，6备用）前向I组和后向A组，前向II组和后向B组构成二组互控指令①前向I组及其互控信令后向A组用在后向A组和A3信令之前，A3信令的含义是：被叫用户到达，转向B组，A3之后即为前向II组和它的互控信令后向B组②KA用在发端汇接局至发端长话局这个时间段内，KC用在发端长话局至收端长话局，而KE用在终端长话局至终端市话局，或发端市话分局至发端市话汇接局，为汇接标志，见图3、发送顺序三、国际上现用的几种随路信令CCITT5号信令：国际标准信令，用于洲际长途线路；R1信令：一号地区信令，用于贝尔系统北美电话网，采用24路PCM的数字型线路信令R2信令：二号地区信令，用于欧洲电话网，中国1号信令即参考R2制定的1、CCITT5号信令线路信令：f1=2400Hz,f2=2600Hz记发器信令：采用脉冲多频方式，没有后向信令，传送方式为逐段转发KP+国家号码+特征数字+国内号码+ST（KP1为终端业务，KP2为转接业务，ST为脉冲发送结束）2、R1信令线路信令：四线电路上：前、后向线路信令采用相同的信号频率2600Hz二线电路上：前向线路信令采用2600Hz，后向线路信令采用2400Hz记发器信令：脉冲多频信令，与CCITT5号信令基本相同，只有一种KP 信号 3、R 2信令 线路信令：模拟型：用于载波电路，采用连续单频3850Hz 数字型：用于PCM 传输系统记发器信令：多频互控方式，前向、后向均采用6中取2编码，多段接续时为端到端传送第三节 公共信道信令一、公共信道信令方式的概念若干条话路的信令集中于一条与话路分开的高速数据链上传送1、种类：No.6号信令：用于模拟电话网和4kb/s 或56kb/s 的数字形式No.7号信令：是一种国际性的、标准化的通用公共信道信令系统，适用于数字网2、信令组成方式：信令链3、信令与话路通道的对应方式①直联工作方式：两交换局之间通过一条直达的公共信令链路来传送,且该链路是专为连接两个交换局的电路群服务的②准直联工作方式：两交换局之间的信令消息通过两段或几段串连的公共信道信令链路来传送，并且只允许通过预定的路径和信令转换点③完全分离工作方式：两交换局之间的信令消息可以利用建立公共信道信令网的任何一条可用路径来传送，信令转换点可以有自己的路由选择原则，路由寻址复杂，不建议在国际网中使用4、公共信道信令方式特点①传输速度高，接续时间减少；（长话9秒，市话6秒，公共信道接续2秒）②信令容量大，能提供呼叫接续信令，还可为电话网管理、集中维护、集中计费等集中服务提供信令③信令传送和话路分开，在通话时间内可根据需要来处理和传递信令 ④可灵活地增加和修改信令⑤使数量很大的分路设备大大简化，对大话路群更经济 ⑥适应电信网的发展 二、7号信令的信号单元·采用可变长信令单元SU 的传送方法，设一个标志码01111110（电话业务的SU80比特，数据业务的SU129比特，移动业务的SU140比特）·采用明确标记法：信令单元的格式中包含一个标记，以识别该信令消息属于哪一条电路·差错控制：检测采用16位循环冗余码CK ，校正采用重发信号单元 ·话路导通检验：对话路进行通道检验SP 信令点功能直联工作方式（12） （14） （14）CIC ：电路识别码 OPC ：发端信令点编码 DPC ：收端信令点编码·功能结构模块化：分信号传递部分和用户部分UP1、消息信令单元MSU：由用户产生的可变长的消息信令单元，用于传递来自用户级的信令消息2、链路状态信令单元LSSU：来自MTP第三级，用于链路初始启用或链路故障时表示链路的状态3、填充信令单元FISU：来自MTP第二级的FISU，用于链路空或链路拥塞时填补位置的⑴SIO：业务表示语SSF+SISI：0000 信令网管理消息0001 信令网测试和维护消息0010 备用0011 信令接续控制部分SCCP0100 电话用户部分TUP0101 ISDN用户部分ISUP0110 数据用户部分DUP（与呼叫电路有关）0111 数据用户部分（性能登记和撤消有关）1000～1111 备用SSF：BA 备用DC 网路表示语00 国际网路01 国际备用10 国内网路11 国内备用⑵FSN 前向序号：被传递的消息信令单元的序号 ⑶BSN 后向序号：被证实的信令单元序号⑷FIB 前向(重发)表示语：当传递的信令单元正确时，BIB 与FIB 一致，不一致，说明信令单元在发送过程中有错，改变FIB 状态与BIB 一致，开始重发 ⑸BIB 后向(请求重发)表示语：⑹CK 校验位：16比特，采用循环校验码，校验对象BSN 、BIB 、FSN 、FIB 、LI 、SIO 、SIF ⑺SIF 信令信息字段：要传送的消息⑻标志码F ：固定码型01111110，用于每个信令的开头和结尾，以识别起点。

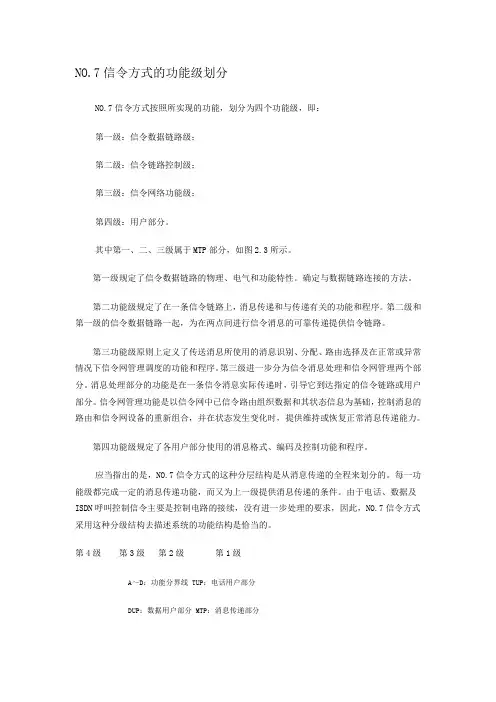

NO.7信令方式的功能级划分NO.7信令方式按照所实现的功能，划分为四个功能级，即：第一级：信令数据链路级；第二级：信令链路控制级；第三级：信令网络功能级；第四级：用户部分。

其中第一、二、三级属于MTP部分，如图2.3所示。

第一级规定了信令数据链路的物理、电气和功能特性。

确定与数据链路连接的方法。

第二功能级规定了在一条信令链路上，消息传递和与传递有关的功能和程序。

第二级和第一级的信令数据链路一起，为在两点间进行信令消息的可靠传递提供信令链路。

第三功能级原则上定义了传送消息所使用的消息识别、分配、路由选择及在正常或异常情况下信令网管理调度的功能和程序。

第三级进一步分为信令消息处理和信令网管理两个部分。

消息处理部分的功能是在一条信令消息实际传递时，引导它到达指定的信令链路或用户部分。

信令网管理功能是以信令网中已信令路由组织数据和其状态信息为基础，控制消息的路由和信令网设备的重新组合，并在状态发生变化时，提供维持或恢复正常消息传递能力。

第四功能级规定了各用户部分使用的消息格式、编码及控制功能和程序。

应当指出的是，NO.7信令方式的这种分层结构是从消息传递的全程来划分的。

每一功能级都完成一定的消息传递功能，而又为上一级提供消息传递的条件。

由于电话、数据及ISDN呼叫控制信令主要是控制电路的接续，没有进一步处理的要求，因此，NO.7信令方式采用这种分级结构去描述系统的功能结构是恰当的。

第4级第3级第2级第1级A～D：功能分界线 TUP：电话用户部分DUP：数据用户部分 MTP：消息传递部分图2.3 NO.7信令系统的分级结构2.4 NO.7信令方式的OSI分层结构在NO.7信令方式研究的初期，由于主要满足电路有关的呼叫控制应用，采用了上述的分级结构。

从1980年后，CCITT补充了黄皮书建议，同时将研究的重点放在与电路无关的信令信息的应用方面，同时也将OSI数据转换分层规约的设计方法，用于NO.7信令方式的规约结构。

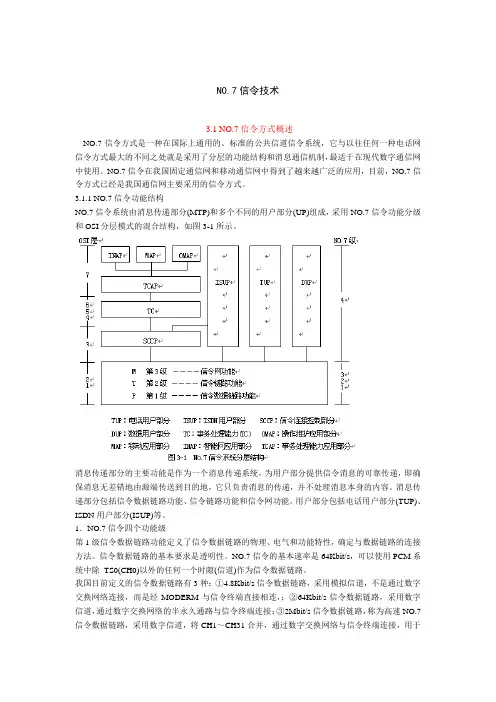

NO.7信令技术·3.1 NO.7信令方式概述NO.7信令方式是一种在国际上通用的、标准的公共信道信令系统，它与以往任何一种电话网信令方式最大的不同之处就是采用了分层的功能结构和消息通信机制，最适于在现代数字通信网中使用。

NO.7信令在我国固定通信网和移动通信网中得到了越来越广泛的应用，目前，NO.7信令方式已经是我国通信网主要采用的信令方式。

3.1.1 NO.7信令功能结构NO.7信令系统由消息传递部分(MTP)和多个不同的用户部分(UP)组成，采用NO.7信令功能分级和OSI分层模式的混合结构，如图3-1所示。

消息传递部分的主要功能是作为一个消息传递系统，为用户部分提供信令消息的可靠传递，即确保消息无差错地由源端传送到目的地，它只负责消息的传递，并不处理消息本身的内容。

消息传递部分包括信令数据链路功能、信令链路功能和信令网功能。

用户部分包括电话用户部分(TUP)、ISDN用户部分(ISUP)等。

1．NO.7信令四个功能级第1级信令数据链路功能定义了信令数据链路的物理、电气和功能特性，确定与数据链路的连接方法。

信令数据链路的基本要求是透明性。

NO.7信令的基本速率是64Kbit/s，可以使用PCM系统中除TS0(CH0)以外的任何一个时隙(信道)作为信令数据链路。

我国目前定义的信令数据链路有3种：①4.8Kbit/s信令数据链路，采用模拟信道，不是通过数字交换网络连接，而是经MODERM与信令终端直接相连，；②64Kbit/s信令数据链路，采用数字信道，通过数字交换网络的半永久通路与信令终端连接；③2Mbit/s信令数据链路，称为高速NO.7信令数据链路，采用数字信道，将CH1～CH31合并，通过数字交换网络与信令终端连接，用于增强型STP。

第2级信令链路功能规定信令消息在一条信令数据链路上传递的功能和程序，保证信令消息比特流在相邻两信令点之间点到点的可靠传送。

包括信号单元分界、定位、检错、纠错、流量控制等；第3级信令网功能包括信令消息处理和信令网管理两部分。

一信令的基本概要1 信令的概念●信令：控制交换机动作的信号。

●信号：信号是一种统称，而信令是指具有动作含义的操作控制命令。

●信令方式：信令的传送所要遵守的一定的规约和规定。

它包括信令的结构形式，信令在多段路由上的传送方式及控制方式。

●信令系统：指完成特定的信令方式时所使用的通信设备的全体。

2 信令的分类2.1 随路信令和共路信令按照信令的信道技术来分类，信令可以分为：随路信令和公共信道信令。

随路信令:信令和话音在同一条话路中传送的信令方式。

目前我国采用的随路信令称为中国1号信令系统。

两端交换机的信令设备之间没有直接相连的信令通道，信令是通过话路来传送的。

当有呼叫到来时，先在选好的空闲话路中传信令，接续建立后，再在该话路中传话音。

信令是信令通道和用户信息通道合在一起或有固定的一一对应关系的信令方式。

共路信令：两端交换机的信令设备之间有一条直接相连的信令通道，信令的传送是与话路分开的、无关的。

当有呼叫到来时，先在专门的信令链路中传信令，接续建立后，再在选好的空闲话路中传话音。

共路信令，也称公共信道信令，指以时分方式在一条高速数据链路上传送一群话路的信令。

共路信令是以时分方式在一条高速数据链路上传送一群话路的信令的信令方式。

通常用于局间。

目前我国采用的公共信道信令就是中国7号信令。

7号信令的特点是：信令速度快，具有提供大量信令的潜力，具有改变和增加信令的灵活性，便于开放新业务，在通话时可以随意处理信令，成本低。

目前得到广泛应用。

2.1线路信令、路由信令和管理信令按功能划分：●线路信令是具有监视功能的信令，（用来监视主、被叫的摘、挂机状态及设备忙闲）●路由信令是具有选择功能的信令（指主叫所拨的被叫号码，用来选择路由）●管理信令是具有操作功能的信令（用于电话网的管理和维护）2.3 用户线信令和局间信令按区域划分：用户线信令是用户和交换机之间的信令。

局间信令是交换机和交换机之间的信令。

3信令方式3.1 编码方式：●多频信令六（六种频率）中取二，可表示15种信令。

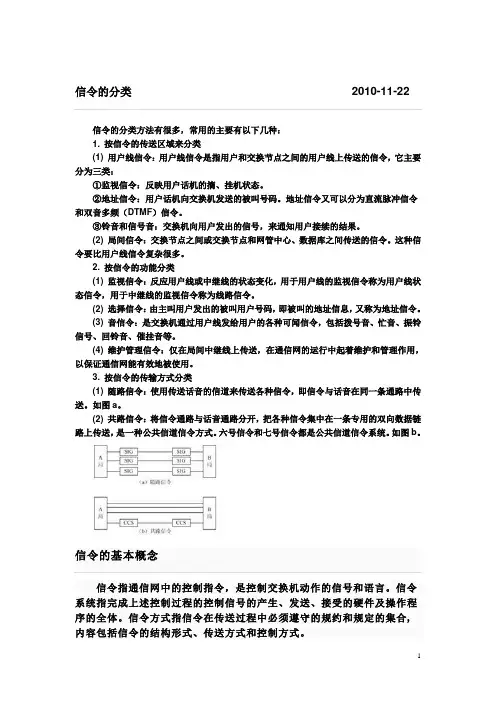

信令的分类2010-11-22信令的分类方法有很多，常用的主要有以下几种：1. 按信令的传送区域来分类(1) 用户线信令：用户线信令是指用户和交换节点之间的用户线上传送的信令，它主要分为三类：①监视信令：反映用户话机的摘、挂机状态。

②地址信令：用户话机向交换机发送的被叫号码。

地址信令又可以分为直流脉冲信令和双音多频（DTMF）信令。

③铃音和信号音：交换机向用户发出的信号，来通知用户接续的结果。

(2) 局间信令：交换节点之间或交换节点和网管中心、数据库之间传送的信令。

这种信令要比用户线信令复杂很多。

2. 按信令的功能分类(1) 监视信令：反应用户线或中继线的状态变化，用于用户线的监视信令称为用户线状态信令，用于中继线的监视信令称为线路信令。

(2) 选择信令：由主叫用户发出的被叫用户号码，即被叫的地址信息，又称为地址信令。

(3) 音信令：是交换机通过用户线发给用户的各种可闻信令，包括拨号音、忙音、振铃信号、回铃音、催挂音等。

(4) 维护管理信令：仅在局间中继线上传送，在通信网的运行中起着维护和管理作用，以保证通信网能有效地被使用。

3. 按信令的传输方式分类(1) 随路信令：使用传送话音的信道来传送各种信令，即信令与话音在同一条通路中传送。

如图a。

(2) 共路信令：将信令通路与话音通路分开，把各种信令集中在一条专用的双向数据链路上传送，是一种公共信道信令方式。

六号信令和七号信令都是公共信道信令系统。

如图b。

信令指通信网中的控制指令，是控制交换机动作的信号和语言。

信令系统指完成上述控制过程的控制信号的产生、发送、接受的硬件及操作程序的全体。

信令方式指信令在传送过程中必须遵守的规约和规定的集合, 内容包括信令的结构形式、传送方式和控制方式。

通讯设备之间任何实际应用信息的传送总是伴随着一些控制信息的传递,它们按照既定的通讯协议工作,将应用信息安全、可靠、高效地传送到目的地。

这些信息在计算机网络中叫做协议控制信息,而在电信网中叫做信令(Signal)。
