信令系统简介

第四章信令系统建立通信网的目的是为用户传递包括话音信息和非话音信息在内的各种信息，因此在各设备之间就会交互各种各样的“信息”，使网中的设备能够协调动作。

设备之间传递的这些信息称为信令。

通俗一点说，信令就是设备之间的“语言”，用来交流各自的状态和目的。

信令是通信网中的控制指令，是控制交换机动作的信号和语言。

信令系统指完成上述控制过程的控制信号的产生、发送、接受的硬件及操作程序的全体。

信令方式指信令在传送过程中必须遵守的规约和规定的集合, 内容包括信令的结构形式、传送方式和控制方式。

下面以市话中两个用户之间的电话接续为例说明信令在电话网中是如何起作用的。

如图4-1所示。

图4-1市话呼叫接续示意图甲为主叫用户，乙为被叫用户，当主叫用户摘机时，用户线的直流环路接通，向发端分局的发端交换机发出“主叫摘机”信令。

发端交换机在收到“主叫摘机”信令后，对主叫用户的用户数据进行分析，然后根据用户话机的类型将该用户线接到相应的收号设备上，接着向主叫用户发送拨号音。

主叫用户在听到拨号音后，可以开始拨被叫用户号码。

发端交换机在收到主叫用户拨的电话号码后，进行分析，当确定这是一个出局呼叫时，选择一条到收端分局中的终端交换机的空闲中继线，发出“占用”信令占用这条中继线。

终端交换机收到“占用”信令后，就将该中继线接到收号设备上，并向发端交换机发送“占用证实”信令。

发端交换机收到“占用证实”信令后，就向收端交换机发送被叫号码。

收端交换机收到被叫号码后，先向发端交换机发送一条“证实”信令，然后对被叫号码进行分析，发现被叫用户空闲时，就建立连接，向被叫用户振铃，并向主叫用户送回铃音。

当被叫用户摘机后，用户线直流环路接通，被叫用户向收端交换机发送“摘机”信令，然后收端交换机向发端交换机发送“被叫应答”信令，并启动计费。

至此话路接续完毕，甲和乙用户可以开始通话。

从这个例子可以看出，为了使各个设备之间可以协调动作，共同完成某项功能，必须在各设备间传送相关的信令。

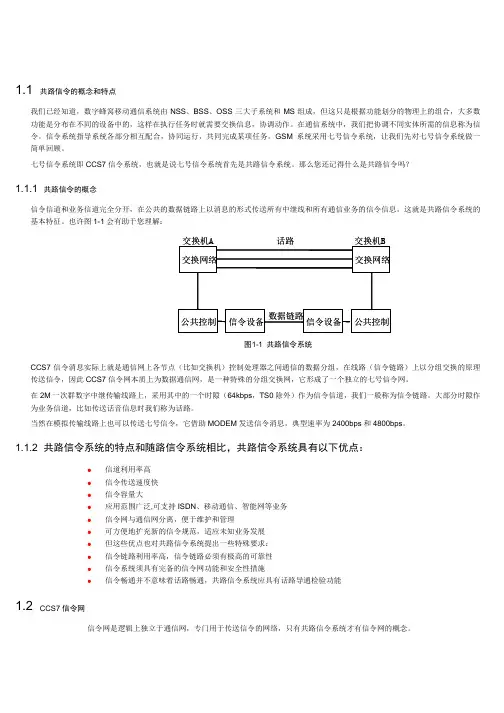

1.1 共路信令的概念和特点我们已经知道，数字蜂窝移动通信系统由NSS 、BSS 、OSS 三大子系统和MS 组成，但这只是根据功能划分的物理上的组合，大多数功能是分布在不同的设备中的，这样在执行任务时就需要交换信息，协调动作。

在通信系统中，我们把协调不同实体所需的信息称为信令。

信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。

GSM 系统采用七号信令系统，让我们先对七号信令系统做一简单回顾。

七号信令系统即CCS7信令系统，也就是说七号信令系统首先是共路信令系统。

那么您还记得什么是共路信令吗？1.1.1 共路信令的概念信令信道和业务信道完全分开，在公共的数据链路上以消息的形式传送所有中继线和所有通信业务的信令信息，这就是共路信令系统的基本特征。

也许图1-1会有助于您理解： 交换网络交换网络信令设备信令设备公共控制公共控制交换机A交换机B 话路数据链路图1-1 共路信令系统CCS7信令消息实际上就是通信网上各节点（比如交换机）控制处理器之间通信的数据分组，在线路（信令链路）上以分组交换的原理传送信令，因此CCS7信令网本质上为数据通信网，是一种特殊的分组交换网，它形成了一个独立的七号信令网。

在2M 一次群数字中继传输线路上，采用其中的一个时隙（64kbps ，TS0除外）作为信令信道，我们一般称为信令链路。

大部分时隙作为业务信道，比如传送话音信息时我们称为话路。

当然在模拟传输线路上也可以传送七号信令，它借助MODEM 发送信令消息，典型速率为2400bps 和4800bps 。

1.1.2 共路信令系统的特点和随路信令系统相比，共路信令系统具有以下优点：●信道利用率高 ●信令传送速度快 ●信令容量大 ●应用范围广泛,可支持ISDN 、移动通信、智能网等业务 ●信令网与通信网分离，便于维护和管理 ●可方便地扩充新的信令规范，适应未知业务发展 ●但这些优点也对共路信令系统提出一些特殊要求： ●信令链路利用率高，信令链路必须有极高的可靠性 ●信令系统须具有完备的信令网功能和安全性措施 ● 信令畅通并不意味着话路畅通，共路信令系统应具有话路导通检验功能1.2 CCS7信令网信令网是逻辑上独立于通信网，专门用于传送信令的网络，只有共路信令系统才有信令网的概念。

人类自1878年第一次使用电话交换机向公众提供电话业务以来就使用了信令。

随着电话交换机从人工交换,机电交换到电子交换的发展,所使用的信令也由一号信令发展到了当今正在推广的七号信令。

为了适用数字程控交换机的发展,国际电报电话咨询委员会(CCITT)于1968年提出了六号信令,六号信令为共路信令,报文长度固定,为28比特。

考虑到数字通讯向ISDN(综合业务数字网)的发展趋势,CCITT于1980年提出了通用性很强的七号信令系统,此后,七号信令系统经过多次扩展修改,已形成一个完整的信令体系。

NO.7信令系统是国际标准化的公共信道信令系统，他最佳地适用于数字通信网，它能满足目前和未来呼叫控制数据访问管理和维护等信令传递的要求，并能在特定的业务网和多种业务网中做多方面的应用，他不仅适用于国际网，也适用于国内网。

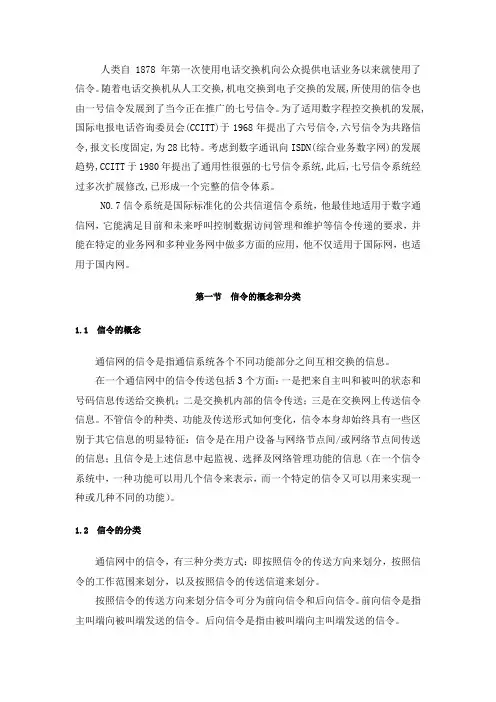

第一节信令的概念和分类1.1 信令的概念通信网的信令是指通信系统各个不同功能部分之间互相交换的信息。

在一个通信网中的信令传送包括3个方面：一是把来自主叫和被叫的状态和号码信息传送给交换机；二是交换机内部的信令传送；三是在交换网上传送信令信息。

不管信令的种类、功能及传送形式如何变化，信令本身却始终具有一些区别于其它信息的明显特征：信令是在用户设备与网络节点间/或网络节点间传送的信息；且信令是上述信息中起监视、选择及网络管理功能的信息（在一个信令系统中，一种功能可以用几个信令来表示，而一个特定的信令又可以用来实现一种或几种不同的功能）。

1.2 信令的分类通信网中的信令，有三种分类方式：即按照信令的传送方向来划分，按照信令的工作范围来划分，以及按照信令的传送信道来划分。

按照信令的传送方向来划分信令可分为前向信令和后向信令。

前向信令是指主叫端向被叫端发送的信令。

后向信令是指由被叫端向主叫端发送的信令。

按照信令的工作范围来划分信令可分为用户线信令和局间信令两类。

用户线信令也叫用户信令，是指用户和交换局之间传送使用的信令，它们在用户线上传送，且主要包括：用户状态信令、选择信令、铃流和信号音。

1.1 共路信令的概念和特点我们已经知道，数字蜂窝移动通信系统由NSS 、BSS 、OSS 三大子系统和MS 组成，但这只是根据功能划分的物理上的组合，大多数功能是分布在不同的设备中的，这样在执行任务时就需要交换信息，协调动作。

在通信系统中，我们把协调不同实体所需的信息称为信令。

信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。

GSM 系统采用七号信令系统，让我们先对七号信令系统做一简单回顾。

七号信令系统即CCS7信令系统，也就是说七号信令系统首先是共路信令系统。

那么您还记得什么是共路信令吗？1.1.1 共路信令的概念信令信道和业务信道完全分开，在公共的数据链路上以消息的形式传送所有中继线和所有通信业务的信令信息，这就是共路信令系统的基本特征。

也许图1-1会有助于您理解： 交换网络交换网络信令设备信令设备公共控制公共控制交换机A交换机B 话路数据链路图1-1 共路信令系统CCS7信令消息实际上就是通信网上各节点（比如交换机）控制处理器之间通信的数据分组，在线路（信令链路）上以分组交换的原理传送信令，因此CCS7信令网本质上为数据通信网，是一种特殊的分组交换网，它形成了一个独立的七号信令网。

在2M 一次群数字中继传输线路上，采用其中的一个时隙（64kbps ，TS0除外）作为信令信道，我们一般称为信令链路。

大部分时隙作为业务信道，比如传送话音信息时我们称为话路。

当然在模拟传输线路上也可以传送七号信令，它借助MODEM 发送信令消息，典型速率为2400bps 和4800bps 。

1.1.2 共路信令系统的特点和随路信令系统相比，共路信令系统具有以下优点：●信道利用率高 ●信令传送速度快 ●信令容量大 ●应用范围广泛,可支持ISDN 、移动通信、智能网等业务 ●信令网与通信网分离，便于维护和管理 ●可方便地扩充新的信令规范，适应未知业务发展 ●但这些优点也对共路信令系统提出一些特殊要求： ●信令链路利用率高，信令链路必须有极高的可靠性 ●信令系统须具有完备的信令网功能和安全性措施 ● 信令畅通并不意味着话路畅通，共路信令系统应具有话路导通检验功能1.2 CCS7信令网信令网是逻辑上独立于通信网，专门用于传送信令的网络，只有共路信令系统才有信令网的概念。

四、信令系统12345（1）什么是信令信令是呼叫接续过程中所采用的一种“通信语言”，用于协调动作、控制呼叫。

这种“通信语言”应该是可相互理解的、相互约定的、以达到协调动作为目的的。

信令是通信网中规范化的控制命令，它是控制交换机产生动作的命令，它的作用是控制通信网中各种通信连接的建立和拆除，并维护通信网的正常运行。

（2）信令的分类按信令的功能分：线路信令：具有监视功能，用来监视主被叫的摘、挂机状态及设备忙闲。

路由信令：具有选择功能，如主叫所拨的被叫号码，用来选择路由。

管理信令：具有操作功能，用于电话网的管理和维护。

简单，中继线信（2）信令的分类按信令的信道分：随路信令：信令和话音在同一条话路中传送的信令方式。

公共信道信令：是以时分方式在一条高速数据链路上传送一群话路的信令的信令方式。

随路信令举例：中国No.1信令多频互控信令是路由信令，用于传递被叫号码、主叫号码、主叫用户类别等信息，它是在此次通话所占用的话路中传送的。

线路信令是监视信令，用于传递中继电路空闲、占用、被叫应答、主被叫摘挂机等状态。

它是在局间PCM中继系统的TS16中传送的，该信令虽然不在话路中传送，但是信令传送通道与话路之间存在着时间位置上的一一对应关系。

公共信道信令（信令的其它分类带内信令与带外信令：可以在通路频带（300~3400Hz）范围内传送的信令，叫带内信令，在通路频带外传送的信令，就叫带外信令。

模拟信令和数字信令：模拟信令是按模拟方式传送的信令，数字信令是将信令按数字方式编码进行传送的信令。

前向信令和后向信令：由发端局记发器或出中继电路发送，而由终端局记发器或入中继电路接收的信令，为前向信令，反之为后向信令。

（3）信令系统信令方式：信令在传送过程中所要遵守的规约和规定，就是信令方式。

它包括信令的结构形式，信令在多段路由上的传送方式及控制方式。

信令系统：是指为完成特定的信令方式所使用的通信设备的全体。

端到端方式逐段转发方式混合方式在优质电路上使用端到端方式，在劣质电路上使用逐段转发方式，即为混合方式。

综述No.7信令系统摘要：No.7信令是一种公路信令系统，它采用全双工的数字传输信道传送信令，是一个国际标准化的通用的信令系统。

它采用模块化的分层协议结构，实现了在一个信令系统内多种应用的并存。

No.7信令系统基本功能结构由公共的消息传递部分（MTP）和面向不同应用的用户部分（UP）组成。

No.7信令网就是一个专门用于传送信令信息的网络，它采用了一些不同于业务网的组网技术和可靠性机制，以确保信令网的可靠性、安全性和高效运行。

No.7信令系统凭借其稳定、高效、承载业务多样性等特点已经成为现代通信网的主要信令方式。

本论文介绍了No．7信令系统的特点、结构、信令单元格式和信令网结构。

关键词：No.7信令MTP UP 信令单元信令网0 引言语言是人类思想的一种表达工具，是沟通心灵的桥梁，是人和人之间交流与合作的传输媒介，然而，在当今社会，语言的表达，思想的传递，心灵的沟通，交流合作的实现，都要借助于通信系统。

同样，通信网络的正常运转，需要各种通信设备的交流协作，而信令则是通信设备之间的语言，是通信设备表达思想的工具，借助于通信网络，可使各通信设备彼此沟通，互相配合，共同完成传送信息的任务。

通信网中任意两个通信终端之间的通信都离不开信令，终端与交换节点之间，各交换节点之间以及不同网络之间的互通，都必须在信令的控制下进行。

1980年，国际电报电话咨询委员会（CCITT，International Telegraph and Telephone Consultative Committee，现为ITU-T）通过了No.7信令技术规程的黄皮书，并于1984年的红皮书、1988年的蓝皮书和1992年的白皮书三次对其进行了修改和完善，现在，No.7信令已经成为最适合在数字通信网中使用的公共【1。

信道信令技术】No.7信令系统（Common Channel Signaling System）是由ITU-T制定的全球电信业的标准。
