第四章信令系统建立通信网的目的是为用户传递包括话音信息和非话音信息在内的各种信息，因此在各设备之间就会交互各种各样的“信息”，使网中的设备能够协调动作。
设备之间传递的这些信息称为信令。
通俗一点说，信令就是设备之间的“语言”，用来交流各自的状态和目的。
信令是通信网中的控制指令，是控制交换机动作的信号和语言。
信令系统指完成上述控制过程的控制信号的产生、发送、接受的硬件及操作程序的全体。
信令方式指信令在传送过程中必须遵守的规约和规定的集合, 内容包括信令的结构形式、传送方式和控制方式。
下面以市话中两个用户之间的电话接续为例说明信令在电话网中是如何起作用的。
如图4-1所示。
图4-1市话呼叫接续示意图甲为主叫用户，乙为被叫用户，当主叫用户摘机时，用户线的直流环路接通，向发端分局的发端交换机发出“主叫摘机”信令。
发端交换机在收到“主叫摘机”信令后，对主叫用户的用户数据进行分析，然后根据用户话机的类型将该用户线接到相应的收号设备上，接着向主叫用户发送拨号音。
主叫用户在听到拨号音后，可以开始拨被叫用户号码。
发端交换机在收到主叫用户拨的电话号码后，进行分析，当确定这是一个出局呼叫时，选择一条到收端分局中的终端交换机的空闲中继线，发出“占用”信令占用这条中继线。
终端交换机收到“占用”信令后，就将该中继线接到收号设备上，并向发端交换机发送“占用证实”信令。
发端交换机收到“占用证实”信令后，就向收端交换机发送被叫号码。
收端交换机收到被叫号码后，先向发端交换机发送一条“证实”信令，然后对被叫号码进行分析，发现被叫用户空闲时，就建立连接，向被叫用户振铃，并向主叫用户送回铃音。
当被叫用户摘机后，用户线直流环路接通，被叫用户向收端交换机发送“摘机”信令，然后收端交换机向发端交换机发送“被叫应答”信令，并启动计费。
至此话路接续完毕，甲和乙用户可以开始通话。
从这个例子可以看出，为了使各个设备之间可以协调动作，共同完成某项功能，必须在各设备间传送相关的信令。

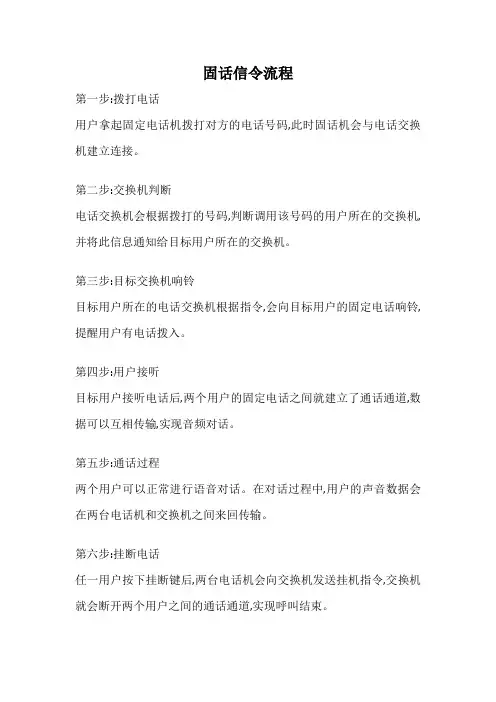

固话信令流程
第一步:拨打电话
用户拿起固定电话机拨打对方的电话号码,此时固话机会与电话交换机建立连接。
第二步:交换机判断
电话交换机会根据拨打的号码,判断调用该号码的用户所在的交换机,并将此信息通知给目标用户所在的交换机。
第三步:目标交换机响铃
目标用户所在的电话交换机根据指令,会向目标用户的固定电话响铃,提醒用户有电话拨入。
第四步:用户接听
目标用户接听电话后,两个用户的固定电话之间就建立了通话通道,数据可以互相传输,实现音频对话。
第五步:通话过程
两个用户可以正常进行语音对话。
在对话过程中,用户的声音数据会在两台电话机和交换机之间来回传输。
第六步:挂断电话
任一用户按下挂断键后,两台电话机会向交换机发送挂机指令,交换机就会断开两个用户之间的通话通道,实现呼叫结束。
中国1号信令与7号信令的区别第一、概念描述最传统的信令是中国一号信令，过去电话用的多，现在基本用的最多的是七号信令（电话和网络传输都用到）。
1号信令：又称为多频互控信令或随路信令（CAS）。
随路信令是指信令和话音在同一条话路中传送的信令方式。
在我国使用的1号信令系统称为中国1号信令系统，是国内PSTN网最早普遍使用的信令。
7号信令：又称为公共信道信令。
即以时分方式在一条高速数据链路上传送一群话路信令的信令方式，通常用于局间。
在我国使用的7号信令系统称为中国7号信令系统。
SS7网是一个带外数据通信网，它叠加在运营者的交换网之上，是支撑网的重要组成部分。
在固定电话网或ISDN网局间，完成本地、长途和国际的自动、半自动电话接续；在移动网内的交换局间提供本地、长途和国际电话呼叫业务，以及相关的移动业务，如短信等业务；为固定网和移动网提供智能网业务和其他增值业务；提供对运行管理和维护信息的传递和采集。
7号信令网大致由以下几部分组成，信令点是SS7信令网中处理控制消息的节点，产生消息的信令点为该消息的源信令点，接收消息的信令点为该消息的目的信令点。
有以下三类信令点：1. Service Switching Point(SSP) 业务交换点是信令消息的产生或终结点，实质上就是本地交换系统（或交换中心CO），它发起呼叫或接收呼入。
2. Signal Transfer Point(STP)完成路由器的功能，查看由SSP发来的消息，然后通过网络把每一个消息交换到合适的地方。
STP把其它信令点和网络连接在一起组成更大的网络。
3. Service Control Point(SCP) 是典型的访问数据库服务器，SCP是智能网业务的控制中心，负责业务逻辑的执行，提供呼叫处理功能，接收SSP送来的查询信息和查询数据库，验证后向SSP发出呼叫处理指令，接收SSP产生的话单并进行相应的处理。
在7号信令网中，ISUP信令（ISDN USER PART）消息是用来建立管理释放中心局话音交换机之间的话音中继电路的，提供话音和非话业务所需的信息交换，用以支持基本的承载业务和补充业务，例如：ISUP信令消息可以承载主叫ID, 主叫方的电话号码，用户名等。
freeswitch call_rejected sip 信令-回复什么是FreeSWITCH？FreeSWITCH是一个开源的电话通信平台，使用SIP协议进行信令传输。
它是一个灵活且可扩展的软交换平台，被广泛应用于语音、视频和即时通信服务。
FreeSWITCH具有多样化的功能，如呼叫路由、呼叫转移、呼叫会话控制、媒体处理等。
什么是SIP？SIP（Session Initiation Protocol）是一种通信协议，用于建立、修改和释放多媒体会话。
它是一种基于文本的协议，使用类似于HTTP的请求和响应方式进行会话控制。
SIP是一种开放标准协议，被广泛应用于VoIP （Voice over IP）系统中。
为什么会发生“call_rejected”？“call_rejected”是FreeSWITCH中的一个SIP信令，表示呼叫被拒绝。
呼叫被拒绝的原因可能有很多，如未授权的呼叫、拨号方设置的限制、目标用户忙等。
当FreeSWITCH接收到一个呼叫请求时，它会进行一系列的处理以确定呼叫是否被接受，如果所有条件都不满足，就会发生“call_rejected”。
如何处理“call_rejected”？当FreeSWITCH发生“call_rejected”时，可以采取一系列措施来处理这一情况。
以下是一些可能的处理方式：1. 错误日志记录：FreeSWITCH可以记录发生“call_rejected”的呼叫的详细信息，包括呼叫来源、被拒绝的原因等。
这些日志可以为以后的故障排除和分析提供有用的信息。
2. 呼叫转移：如果呼叫被拒绝是由于目标用户忙碌或不可用导致的，可以尝试将呼叫转移到其他可用的用户或设备上。
这可以确保呼叫不会中断，并提高用户的满意度。
3. 呼叫重试策略：根据不同的拒绝原因，可以制定相应的呼叫重试策略。
例如，如果呼叫被拒绝是由于网络连接问题导致的，可以采取自动重试的方式，直到呼叫成功建立或达到最大重试次数。
第九章信令系统第一节概述一、信令：是电话机与交换局、交换局与交换局之间完成呼叫接续的通信信息二、类型：1、按工作区域分：用户线信令、局间信令2、按传递途径分：随路信令、公共信令3、按传递方向分：前向信令、反向信令4、按工作频率分：带内信令、带外信令5、按信号类型分：模拟信令、数字信令用户线信号局间信号用户线信号·用户线信令：用户话机和交换机之间传递的信令，在用户线上传递；如用户状态、拨号、铃流、信号音等·局间信令：交换局间传递的信令，在中继线上传递；如：自动接续、拆线等·随路CAS信令：①线路信令（占用、应答、拆线等监视接续和反映呼叫进展的情况，在线路设备之间传送）、②记发器信令（局间传送被叫号码，建立接续的选择信令，在间接控制的交换机中记发器之间进行传送的）去话来话线路信令去话来话来话记发器•公共信道CCS信令：在软件控制下采用高速数据信息来传送信令•前向信令：沿着建立接续的前进方向传递的信令，主叫→被叫后向信令：逆着建立接续前进方向传递的信令，是对前向信令的控制和证实。
被叫→主叫•带内信令：可以利用整个话音频带，并可以使用多个频率，组合成多频信号，使传送的信号容量大、速度快、自检能力强，但易受话音信号干扰，且在通话时不能用带外信号：与话路分开，不需增加防话音干扰的保护措施，可在通话期间传送信号，并可增加信号功能，但可利用的频带很窄，一般采用单频信号，不能作到快速和自检三、信令的传输方式1、逐段转发：逐段识别，校正后转发。
一般线路信令采用此方式，记发器信令在劣质线路上采用此方式。
特点：对线路要求低，信令在多段路由上的类型可以有多种，传送速度慢，持续时间长2、端到端：转接局将信令路由进行接通后透明传输，终端局收到的是由发端局直接发来的信令，记发器信令在优质线路上采用此方式。
特点：速度快，拨号后等待时间短，信令在多段路由上的类型必须相同3、混合方式：根据线路质量，两种方式混合起来使用；如中国1号记发器信令一、信令的控制方式：1、非互控方式（脉冲方式）：发端不断地将需要发送的连续或脉冲信令发向收端，不管对方是否收到2、半互控方式：发一个（一组）信令后，等收到收端的证实信令后，再发下一个信令，即前向信令受后向信令的控制3、全互控方式：发端发前向信令不能自动中断，要等到收到收端的证实信令后，才停止发送；收端发证实信令也不能自动中断，须在发端信令停发后，才能停发证实信令，为连续互控方式第二节随路信令主要内容：中国1号信令系统（包括线路信令、记发器信令）、国际上现用的几种随路信令一、线路信令1、概念：在出、入中继设备间传送，监视局间中继线上的呼叫状态的信令2、种类：（见P278）⑴占用信令：前向信令，使来话局的中继设备闲→忙⑵拆线信令：前向信令⑶重复拆线信令：前向信令，3～5秒内未收到来话局的释放监护信号⑷应答信令：逐段传送的后向信令⑸挂机信令：被叫挂机后发的逐段传送的后向信令⑹释放监护信令：后向证实信令⑺闭塞信令：后向信令，当来话局设备不正常时发⑻再振铃信令：长途半自动接续的一种话务员信令（前向）⑼强拆信令：长途半自动接续的一种话务员信令⑽回振铃信令：后向话务员信令，通过记录中继线回叫主叫用户时使用⑾强迫释放信令（前、后向）⑿请发码信令（后向）⒀首位号码证实信令（后向）⒁被叫用户到达信令（后向）3、线路信令的结构形式：⑴直流型线路信令：用于本地网中两局之间采用实线传输时使用；采用断开、闭和、单线接地、腾空、接电源负极、高阻等不同状态表示信令的含义直流信令标志方式（+：接地，—：电源负极，0：断开，高阻：≥9000Ω）表用户和中继线的状态以上两种方式目前已很少采用⑶数字型线路信令：适用于PCM数字传输；用TS16时隙来传送30个话路的信令(见P281表10.4)交流信令的表示方式F0帧的TS16传送复帧同步和帧失步告警F1帧的TS16传送第1话路和第17话路的线路信令 ……F16帧的TS16传送第15话路和第31话路的线路信令实际上每一话路的数字型线路信令只用3位码即可，前向为f f f c b a ,,，后向为b b bc b a ,,，其中b f c c ,表示话务员再振铃和强拆信令，在市话和长途全自动接续中，一般只用2位码f a 表示发端交换局状态的前向信令；f a =0，主叫摘机（占用），f a =1，主叫挂机（拆线）f b 表示故障状态的前向信令；f b =0，正常，f b =1，故障b a 表示被叫用户挂机状态的后向信令；b a =0，被叫摘机，b a =1，被叫挂机b b 表示收端局状态的后向信令；b b =0，示闲，b b =1，占线或闭塞4、局间中继线路信号转换接口（一般不用）适用于模拟局，将话音信号→数字信息，模拟线路信令→数字线路信令 ⑴a,b 线接口配合方式（见P282图10-4）在模拟交换局中继器与PCM 系统中信令转换设备之间的信令传送；优点：不改动交换局的出、入中继设备，交换机至PCM 系统之间的连线少；缺点：接口品种多，话音衰耗和标志信令畸变大发话局受话局⑵E、M线接口配合方式（见P282图10-5）在模拟交换局中继器与PCM系统信令转换设备之间的信令传送；M为发送线，E为信令接收线交换机与PCM系统间的信号逻辑清楚，信号转换接口电路简单；话音质量好，线路信令经E、M线传递，不会干扰通话线，能直接使用四线话音通话，不必进行二/四线转换；标志信号畸变小，速度快5、线路信令的传送：逐段传送、校正后转发的方式⑴线路信令中（如占用、拆线、拆线监护、闭塞等都是逐段使用的）这些信令的功能要求逐段传送⑵采用无自检能力的线路信令时，在多段传输中因传输介质变化范围大，采用端到端传送不可靠二、记发器信令MFC（多频互控信令）是为建立接续的选择控制信令，为多频编码信令，传送方式端到端，控制方式为全互控1、信令编码MFC前向信令采用六中取二（15种），后向信令采用四中取二（6种）见表(P284表10.5)前向信令分前向I组和前向II组，后向信令分为后向A组和B组（见P285表10.6）14备用，15控制卫星电路段数；KE信号含义：11、12备用，13测试呼叫，14备用，15“-”；KD 信号含义：1长途话务员半自动呼叫，2长途自动呼叫，3市内电话，4市内用户传真或用户数据通信，5半自动核对主叫号码测试呼叫；后向A组信号含义：A1发下一位，A2由第一位发起，A3转至B信号，A4机键拥塞，A5空号，A6发KA和主叫用户号码；后向B组信号含义：1被叫空闲，2被叫用户“市忙”，3被叫用户“长忙”，4机键拥塞，5被叫用户空号，6备用）前向I组和后向A组，前向II组和后向B组构成二组互控指令①前向I组及其互控信令后向A组用在后向A组和A3信令之前，A3信令的含义是：被叫用户到达，转向B组，A3之后即为前向II组和它的互控信令后向B组②KA用在发端汇接局至发端长话局这个时间段内，KC用在发端长话局至收端长话局，而KE用在终端长话局至终端市话局，或发端市话分局至发端市话汇接局，为汇接标志，见图3、发送顺序三、国际上现用的几种随路信令CCITT5号信令：国际标准信令，用于洲际长途线路；R1信令：一号地区信令，用于贝尔系统北美电话网，采用24路PCM的数字型线路信令R2信令：二号地区信令，用于欧洲电话网，中国1号信令即参考R2制定的1、CCITT5号信令线路信令：f1=2400Hz,f2=2600Hz记发器信令：采用脉冲多频方式，没有后向信令，传送方式为逐段转发KP+国家号码+特征数字+国内号码+ST（KP1为终端业务，KP2为转接业务，ST为脉冲发送结束）2、R1信令线路信令：四线电路上：前、后向线路信令采用相同的信号频率2600Hz二线电路上：前向线路信令采用2600Hz，后向线路信令采用2400Hz记发器信令：脉冲多频信令，与CCITT5号信令基本相同，只有一种KP 信号 3、R 2信令 线路信令：模拟型：用于载波电路，采用连续单频3850Hz 数字型：用于PCM 传输系统记发器信令：多频互控方式，前向、后向均采用6中取2编码，多段接续时为端到端传送第三节 公共信道信令一、公共信道信令方式的概念若干条话路的信令集中于一条与话路分开的高速数据链上传送1、种类：No.6号信令：用于模拟电话网和4kb/s 或56kb/s 的数字形式No.7号信令：是一种国际性的、标准化的通用公共信道信令系统，适用于数字网2、信令组成方式：信令链3、信令与话路通道的对应方式①直联工作方式：两交换局之间通过一条直达的公共信令链路来传送,且该链路是专为连接两个交换局的电路群服务的②准直联工作方式：两交换局之间的信令消息通过两段或几段串连的公共信道信令链路来传送，并且只允许通过预定的路径和信令转换点③完全分离工作方式：两交换局之间的信令消息可以利用建立公共信道信令网的任何一条可用路径来传送，信令转换点可以有自己的路由选择原则，路由寻址复杂，不建议在国际网中使用4、公共信道信令方式特点①传输速度高，接续时间减少；（长话9秒，市话6秒，公共信道接续2秒）②信令容量大，能提供呼叫接续信令，还可为电话网管理、集中维护、集中计费等集中服务提供信令③信令传送和话路分开，在通话时间内可根据需要来处理和传递信令 ④可灵活地增加和修改信令⑤使数量很大的分路设备大大简化，对大话路群更经济 ⑥适应电信网的发展 二、7号信令的信号单元·采用可变长信令单元SU 的传送方法，设一个标志码01111110（电话业务的SU80比特，数据业务的SU129比特，移动业务的SU140比特）·采用明确标记法：信令单元的格式中包含一个标记，以识别该信令消息属于哪一条电路·差错控制：检测采用16位循环冗余码CK ，校正采用重发信号单元 ·话路导通检验：对话路进行通道检验SP 信令点功能直联工作方式（12） （14） （14）CIC ：电路识别码 OPC ：发端信令点编码 DPC ：收端信令点编码·功能结构模块化：分信号传递部分和用户部分UP1、消息信令单元MSU：由用户产生的可变长的消息信令单元，用于传递来自用户级的信令消息2、链路状态信令单元LSSU：来自MTP第三级，用于链路初始启用或链路故障时表示链路的状态3、填充信令单元FISU：来自MTP第二级的FISU，用于链路空或链路拥塞时填补位置的⑴SIO：业务表示语SSF+SISI：0000 信令网管理消息0001 信令网测试和维护消息0010 备用0011 信令接续控制部分SCCP0100 电话用户部分TUP0101 ISDN用户部分ISUP0110 数据用户部分DUP（与呼叫电路有关）0111 数据用户部分（性能登记和撤消有关）1000～1111 备用SSF：BA 备用DC 网路表示语00 国际网路01 国际备用10 国内网路11 国内备用⑵FSN 前向序号：被传递的消息信令单元的序号 ⑶BSN 后向序号：被证实的信令单元序号⑷FIB 前向(重发)表示语：当传递的信令单元正确时，BIB 与FIB 一致，不一致，说明信令单元在发送过程中有错，改变FIB 状态与BIB 一致，开始重发 ⑸BIB 后向(请求重发)表示语：⑹CK 校验位：16比特，采用循环校验码，校验对象BSN 、BIB 、FSN 、FIB 、LI 、SIO 、SIF ⑺SIF 信令信息字段：要传送的消息⑻标志码F ：固定码型01111110，用于每个信令的开头和结尾，以识别起点。
电话呼叫处理的信令流程
电话呼叫处理涉及复杂的信令流程，主要包括以下几个步骤：
1. 呼叫发起阶段：主叫用户摘机后，交换机接收拨号信号（如DTMF），生成初始地址消息（如SS7的IAM消息），通过信令链路发送给被叫方所在网络。
2. 路由选择阶段：沿途各交换机依据信令中的被叫号码信息，执行号码分析和翻译，确定路由，并转发信令消息。
3. 呼叫建立阶段：被叫方交换机接到IAM后，向被叫用户振铃，并发送回铃音信号。
被叫用户摘机后，交换机发送ACM（地址全配置完成）消息通知主叫方，随后主叫方交换机发送连接请求（如ANC 或CON消息），双方交换确认后建立通话连接。
4. 通话阶段：双方进行语音通信。
5. 呼叫释放阶段：任意一方挂机后，触发释放信令流程，最终通过REL和CLR等消息释放通话资源，结束通话。
现代交换技术（第⼆版）浙江师范⼤学《现代交换技术》主讲：曾令国第⼀章：交换技术概述课程的地位和任务本课程是本科通信⼯程专业电信交换⽅向的⼀门重要专业课。
通过本课程的学习，掌握电路交换的原理和⽅法，理解程控交换的基本原理与技术、程控数字交换系统的基本构成，了解当前交换技术、通信⽹的发展现状及发展趋势，为今后管理、使⽤、维护程控交换设备打下扎实的理论基础。
1.1交换的基本概念1.1.1引⼊交换的主要作⽤1 点到点通信→多个⽤户之间的点到点⽹状通信→具有交换节点的多点间通信→具有汇接交换点的多点间通信。
2 容量极⼤的长途通信⽹采⽤分级的⽅式构成交换⽹。
截⾄1999年初，我国的长途电话⽹仍是五级汇接辐射式长途⽹。
六⼤交换中⼼：西安北京沈阳南京武汉成都四⼤辅助区：天津重庆⼴州上海●⽆级动态⽹：是指电话⽹中的各个节点交换机处于同⼀等级，不分上下级，且⽹络中的路由选择⽅式不是固定的，⽽是随⽹上话务变化状况或其他因素⽽变化1.1.2交换节点基本功能：1 交换节点能控制的接续类型P2解释⼀下：数字中继线，它的主要作⽤是向⽤户提供永久性和半永久性连接的数字数据传输信道，既可⽤于计算机之间的通信，也可⽤于传送数字化传真，数字话⾳，数字图像信号或其它数字化信号。
2 交换节点具备P21.2 交换技术分类1.2.1 模拟/数字交换1 不同标准的分类结果不同：●传输信号：模拟/数字●控制⽅式：分布/程控●传输带宽：宽带/窄带●信道占有：电路/分组2 数字通信：●模拟信号数字化（另案）●数字通信系统模型P4：信源编码和信道编码信源编码：为了减少信源输出符号序列中的剩余度、提⾼符号的平均信息量，对信源输出的符号序列所施⾏的变换。
莫尔斯电码，差值脉冲编码，预测编码，运动估算和运动补偿编码，变换编码，统计编码，ASCII码，哈夫曼编码，算术编码，L-Z编码。
信道编码：传输中由于各种原因，使数据流中产⽣误码，信道编码对数码流进⾏相应的处理，使系统具有⼀定的纠错能⼒和抗⼲扰能⼒，误码的处理技术有纠错、交织、线性内插、伪随机码等1.2.2 布控/程控交换1 布控交换（包括）●步进式：由⽤户话机的拨号脉冲直接控制交换机的接线器，属于直接控制⽅式；--步进式的进⼀步发展：旋转制和升降制，采⽤记发器来接收⽤户话机的拨号，并通过译码器译成电码来控制接线器。
移动通信寻呼信令流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!移动通信寻呼信令流程是指在移动通信系统中，用于寻找被叫用户并建立通信连接的信令交互过程。
电话接续基本信令流程一、电话接续的起始。
1.1 当我们拿起电话听筒或者点击手机上的拨号图标时，这就像是吹响了通信之旅的号角。
这是电话接续的开端，一个看似简单却意义非凡的动作。
这个时候，就好比我们站在了通信的起跑线上，满心期待着与对方建立连接。
1.2 我们输入要拨打的号码，这一串数字就像是打开通信大门的密码。
每一个数字都至关重要，错一个可能就会南辕北辙，无法到达我们想要联系的那个人那里。
这就像我们在生活中找对路才能到达目的地一样，电话号码输对了才能顺利接续。
二、信令的传输。
2.1 一旦号码输入完毕，电话就开始发送信令了。
这个信令啊，就像是一个小小的信使，带着我们要打电话的这个消息，在通信网络的“大街小巷”里穿梭。
它风风火火地朝着目的地奔去，一刻也不停歇。
2.2 在传输的过程中呢，信令可能会遇到各种各样的情况，就像我们在生活中出门办事会遇到各种阻碍一样。
有时候网络拥堵，信令就像在人山人海的集市里艰难前行，它得左挤右挤才能继续往前走。
不过呢，通信网络也有自己的一套规则来确保信令能顺利通过，就像交通规则保证车辆行驶一样。
三、呼叫的建立。
3.1 交换机检查通过后，就会向被叫方发送呼叫信号。
这个呼叫信号就像是敲门声，告诉被叫方“有人找你啦”。
如果被叫方的电话是空闲的，那就相当于家里有人在等着开门呢。
3.2 被叫方的电话收到呼叫信号后，就会响铃或者震动，这是在告诉被叫的人“有电话来了，快接呀”。
这个时候，整个电话接续的基本信令流程就快要大功告成了，就差被叫方接听电话这一哆嗦了。
如果被叫方接听了电话，那就像两座孤岛之间架起了桥梁，双方就可以愉快地聊天啦。
整个电话接续的信令流程就像是一场精心编排的舞蹈，每个环节都必须准确无误地进行，才能让我们顺利地与他人通话。
电话交换系统
电话交换系统（Telephone Exchange System）是用于电话通信网络中的交换设备，用于连接和转接来自不同用户之间的电话呼叫。
电话交换系统的主要功能是接收来自用户的呼叫请求，根据用户的号码将呼叫转接到相应的目标用户，从而实现通话连接。
电话交换系统通常由多个部分组成，包括呼叫传输设备、呼叫控制设备和信令处理设备。
呼叫传输设备负责传输电话呼叫的语音信号。
它通常包括交换机、传输线路和传输设备。
交换机负责接收来自用户的呼叫请求，并将呼叫转接到目标用户。
传输线路负责传输电话呼叫的语音信号。
传输设备用于支持多个用户之间的电话通信连接。
呼叫控制设备负责控制电话呼叫的转接和连接过程。
它通常包括呼叫控制器、信号处理器和呼叫路由器。
呼叫控制
器负责监控呼叫请求，并将其转发到适当的交换机进行处理。
信号处理器负责处理呼叫信令，例如拨号信号和振铃信号。
呼叫路由器负责确定最佳的呼叫路由，以确保呼叫能够顺利进行。
信令处理设备负责处理电话呼叫的信令信息。
它通常包括信令传输设备、信令控制设备和信令路由器。
信令传输设备负责传输电话呼叫的信令信息。
信令控制设备负责控制电话呼叫的信令处理。
信令路由器负责确定最佳的信令路由，以确保信令信息能够顺利传输。
电话交换系统的设计和配置可以根据具体的需求和要求进行调整。
它可以支持不同类型的电话服务，包括普通电话服务、语音信箱服务、电话会议服务等。
另外，电话交换系统还可以与其他通信系统集成，例如计算机网络和移动通信网络，以实现更多的通信功能。
目录一、电话交换的基本概念 (2)二、电话机的原理 (2)三、电话通信网的概述 (3)四、电信和电信网的概述 (3)五、电话交换机的基本任务与结构 (4)六、模拟信号和数字信号 (7)七、程控数字交换机 (10)八、电话网的信令系统简介 (14)九、集团电话系统 (17)电话交换工程一、电话交换的基本概念多个电话用户之间进行互相呼叫和通话采用完全互联网是很不经济的，也是很困难的。
解决的方法就是采用转接交换网。
电话交换机就是完成转接交换任务的设备。
一种简单的双局制的转接交换网的简单模型如下图：一部电话交换机载完成接续过程中，基本上可以分为下列几个步骤：（1）识别主叫（2）接受被叫号码（3）测试（4）接通（5）接受被叫应答（6）拆线二、电话机的原理电话通信是通过声能与电能相互转换、并利用“电”这个媒介来传输语言的一种通信技术。
两个用户要进行通信，最简单的形式就是将两部电话机用一对线路连接起来。
1、当发话者拿起电话机对着送话器讲话时，声带的振动激励空气振动，形成声波。
2、声波作用于送话器上，使之产生电流，称为话音电流。
3、话音电流沿着线路传送到对方电话机的受话器内。
4、受话器作用与送话器刚好相反--把电流转化为声波，通过空气传至人的耳朵中。
这样，就完成了最简单的通话过程。
三、电话通信网的概述电话通信网是进行交互型话音通信，开放电话业务的电信网，简称电话网。
它是一种电信业务量最大，服务面积最广的专业网，可兼容其它许多种非话业务网，是电信网的基本形式和基础，包括本地电话网、长途电话网和国际电话网。
电话网采用电话交换方式，主要由四部分组成：✓发送和接收电话信号的用户终端设备✓进行电路交换的交换设备✓连接用户终端和交换设备的线路✓交换设备之间的链路。
电话网基本结构形式分为多级汇接网和无级网两种。
我国电话网由四级长途交换中心和一级本地网端局组成五级结构。
其中一、二、三、四级的长途交换中心构成长途电话网，由本地网端局和按需要设置的汇接局组成本地电话网。
电话机的工作原理电话机是一种用于语音通信的设备，通过传输声音信号来实现人与人之间的远程交流。
电话机的工作原理主要包括信号传输、语音编解码和通信链路建立三个方面。
一、信号传输电话机的信号传输是通过电信号来实现的。
当用户拨号时，电话机会将拨号信号转换为电信号，并通过电话路线传输到通信基站或者交换机。
电话路线通常采用双绞线，其中一根线用于传输语音信号，另一根线用于传输电源和控制信号。
二、语音编解码电话机的语音编解码是将声音信号转换为电信号或者将电信号转换为声音信号的过程。
当用户说话时，电话机会将声音转换为电信号，并通过电话路线传输到对方电话机。
接收方电话机将接收到的电信号转换为声音信号，使用户能够听到对方的声音。
在语音编码过程中，电话机通常使用数字信号处理技术。
声音信号首先经过摹拟到数字转换器（ADC）转换为数字信号，然后通过压缩算法将数字信号进行压缩，减少信号的数据量。
接收方电话机通过解压缩算法将接收到的数据恢复为原始的数字信号，然后通过数字到摹拟转换器（DAC）将数字信号转换为声音信号。
三、通信链路建立电话机的通信链路建立是指建立起用户之间的通信连接。
当用户拨号时，电话机会发送拨号信号到通信基站或者交换机，通信基站或者交换机会根据拨号信号识别出被呼叫方的电话号码，并建立起通信链路。
通信链路的建立包括信令交换、鉴权和路由选择等过程。
在信令交换过程中，电话机会发送呼叫请求信号到通信基站或者交换机，通信基站或者交换机会根据呼叫请求信号进行鉴权，验证用户的身份和权限。
一旦鉴权通过，通信基站或者交换机会根据被呼叫方的电话号码选择合适的路由，将通信链路建立起来。
总结：电话机的工作原理主要包括信号传输、语音编解码和通信链路建立三个方面。
通过将声音信号转换为电信号并通过电话路线传输，电话机实现了远程语音通信。
语音编解码过程中使用数字信号处理技术，将声音信号转换为数字信号并进行压缩和解压缩。
通信链路的建立通过信令交换、鉴权和路由选择等过程实现。
