信令的基本概念和分类

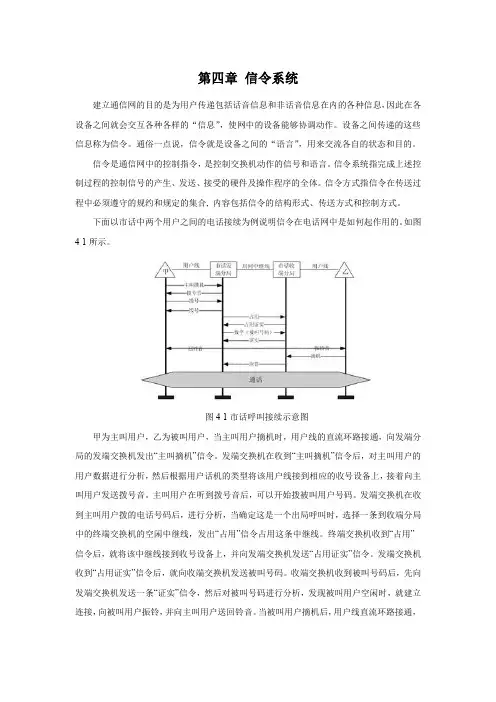

第四章信令系统建立通信网的目的是为用户传递包括话音信息和非话音信息在内的各种信息，因此在各设备之间就会交互各种各样的“信息”，使网中的设备能够协调动作。

设备之间传递的这些信息称为信令。

通俗一点说，信令就是设备之间的“语言”，用来交流各自的状态和目的。

信令是通信网中的控制指令，是控制交换机动作的信号和语言。

信令系统指完成上述控制过程的控制信号的产生、发送、接受的硬件及操作程序的全体。

信令方式指信令在传送过程中必须遵守的规约和规定的集合, 内容包括信令的结构形式、传送方式和控制方式。

下面以市话中两个用户之间的电话接续为例说明信令在电话网中是如何起作用的。

如图4-1所示。

图4-1市话呼叫接续示意图甲为主叫用户，乙为被叫用户，当主叫用户摘机时，用户线的直流环路接通，向发端分局的发端交换机发出“主叫摘机”信令。

发端交换机在收到“主叫摘机”信令后，对主叫用户的用户数据进行分析，然后根据用户话机的类型将该用户线接到相应的收号设备上，接着向主叫用户发送拨号音。

主叫用户在听到拨号音后，可以开始拨被叫用户号码。

发端交换机在收到主叫用户拨的电话号码后，进行分析，当确定这是一个出局呼叫时，选择一条到收端分局中的终端交换机的空闲中继线，发出“占用”信令占用这条中继线。

终端交换机收到“占用”信令后，就将该中继线接到收号设备上，并向发端交换机发送“占用证实”信令。

发端交换机收到“占用证实”信令后，就向收端交换机发送被叫号码。

收端交换机收到被叫号码后，先向发端交换机发送一条“证实”信令，然后对被叫号码进行分析，发现被叫用户空闲时，就建立连接，向被叫用户振铃，并向主叫用户送回铃音。

当被叫用户摘机后，用户线直流环路接通，被叫用户向收端交换机发送“摘机”信令，然后收端交换机向发端交换机发送“被叫应答”信令，并启动计费。

至此话路接续完毕，甲和乙用户可以开始通话。

从这个例子可以看出，为了使各个设备之间可以协调动作，共同完成某项功能，必须在各设备间传送相关的信令。

中国1号信令与7号信令的区别第一、概念描述最传统的信令是中国一号信令，过去电话用的多，现在基本用的最多的是七号信令（电话和网络传输都用到）。

1号信令：又称为多频互控信令或随路信令（CAS）。

随路信令是指信令和话音在同一条话路中传送的信令方式。

在我国使用的1号信令系统称为中国1号信令系统，是国内PSTN网最早普遍使用的信令。

7号信令：又称为公共信道信令。

即以时分方式在一条高速数据链路上传送一群话路信令的信令方式，通常用于局间。

在我国使用的7号信令系统称为中国7号信令系统。

SS7网是一个带外数据通信网，它叠加在运营者的交换网之上，是支撑网的重要组成部分。

在固定电话网或ISDN网局间，完成本地、长途和国际的自动、半自动电话接续；在移动网内的交换局间提供本地、长途和国际电话呼叫业务，以及相关的移动业务，如短信等业务；为固定网和移动网提供智能网业务和其他增值业务；提供对运行管理和维护信息的传递和采集。

7号信令网大致由以下几部分组成，信令点是SS7信令网中处理控制消息的节点，产生消息的信令点为该消息的源信令点，接收消息的信令点为该消息的目的信令点。

有以下三类信令点：1. Service Switching Point(SSP) 业务交换点是信令消息的产生或终结点，实质上就是本地交换系统（或交换中心CO），它发起呼叫或接收呼入。

2. Signal Transfer Point(STP)完成路由器的功能，查看由SSP发来的消息，然后通过网络把每一个消息交换到合适的地方。

STP把其它信令点和网络连接在一起组成更大的网络。

3. Service Control Point(SCP) 是典型的访问数据库服务器，SCP是智能网业务的控制中心，负责业务逻辑的执行，提供呼叫处理功能，接收SSP送来的查询信息和查询数据库，验证后向SSP发出呼叫处理指令，接收SSP产生的话单并进行相应的处理。

在7号信令网中，ISUP信令（ISDN USER PART）消息是用来建立管理释放中心局话音交换机之间的话音中继电路的，提供话音和非话业务所需的信息交换，用以支持基本的承载业务和补充业务，例如：ISUP信令消息可以承载主叫ID, 主叫方的电话号码，用户名等。

七号信令系统概述课程内容信令基本概念No.7信令基本术语No.7信令系统的功能级我国No.7信令网的结构课程目标了解No.7信令的基本概念掌握No.7的功能级结构了解我国No.7信令系统的网络结构课程内容信令基本概念No.7信令基本术语No.7信令系统的功能级我国No.7信令网的结构第一节信令基本概念1、什么是信令2、信令的分类3、随路信令4、共路信令5、共路信令的优点1.1 什么是信令(Signalling)✓在通信设备之间传递的各种控制信号，如占用、释放、设备忙闲状态、被叫用户号码等，都属于信令。

✓信令就是各个交换局在完成呼叫接续中的一种通信语言。

信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。

1.2 信令的分类信令的分类有多种方式✓按信令的功能分为：✓线路信令、路由信令、管理信令✓按信令的工作区域分为：✓用户线信令、局间信令✓按信令的信道传送方式，信令分为：✓随路信令✓共路信令1.3 随路信令(Common Associate System)交换网络交换网络信令设备信令设备信令信息走话路✓随路信令是信令消息在对应的话音通道上传送的信令方式。

✓中国一号就是随路信令系统。

1.4 共路信令(Common Control System)✓信令信道和业务信道完全分开，在公共的数据链路上以消息的形式传送一群话路的信令方式。

✓中国七号就是共路信令系统。

交换网络交换网络信令设备信令设备信令链路话路共路信令系统的传送方式✓1)我们一般采用2M一次群数字中继传输线上的一个时隙(64kbps，TS0除外)作为信令信道，称为信令链路。

✓2)模拟传输线上也可以传送七号信令，借助MODEM发送信令消息，典型速率为2400bps和4800bps 。

1.5 共路信令系统的特点(1)✓1)信道利用率高•一条64Kbit/s的信令链路可平均为3000个中继话路服务。

•随路信令中，16个子帧的TS16仅仅为30个中继话路服务。

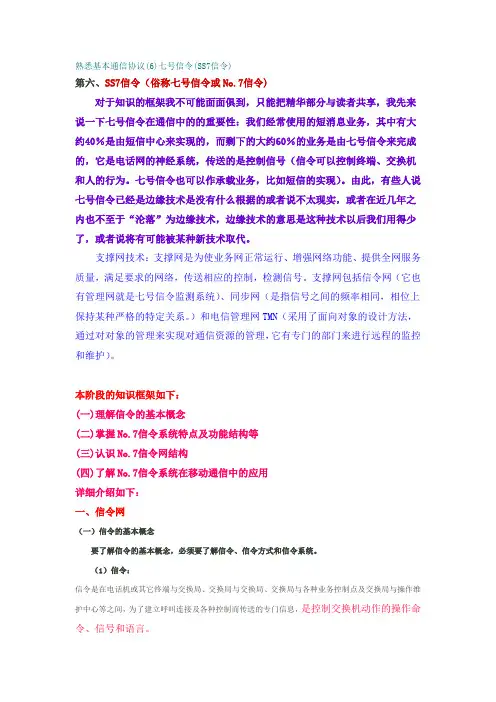

熟悉基本通信协议(6)七号信令(SS7信令)第六、SS7信令（俗称七号信令或No.7信令)对于知识的框架我不可能面面俱到，只能把精华部分与读者共享，我先来说一下七号信令在通信中的的重要性：我们经常使用的短消息业务，其中有大约40％是由短信中心来实现的，而剩下的大约60％的业务是由七号信令来完成的，它是电话网的神经系统，传送的是控制信号（信令可以控制终端、交换机和人的行为。

七号信令也可以作承载业务，比如短信的实现）。

由此，有些人说七号信令已经是边缘技术是没有什么根据的或者说不太现实，或者在近几年之内也不至于“沦落”为边缘技术，边缘技术的意思是这种技术以后我们用得少了，或者说将有可能被某种新技术取代。

支撑网技术：支撑网是为使业务网正常运行、增强网络功能、提供全网服务质量，满足要求的网络，传送相应的控制，检测信号。

支撑网包括信令网（它也有管理网就是七号信令监测系统）、同步网（是指信号之间的频率相同，相位上保持某种严格的特定关系。

）和电信管理网TMN（采用了面向对象的设计方法，通过对对象的管理来实现对通信资源的管理，它有专门的部门来进行远程的监控和维护）。

本阶段的知识框架如下：(一)理解信令的基本概念(二)掌握No.7信令系统特点及功能结构等(三)认识No.7信令网结构(四)了解No.7信令系统在移动通信中的应用详细介绍如下：一、信令网（一）信令的基本概念要了解信令的基本概念，必须要了解信令、信令方式和信令系统。

（1）信令：信令是在电话机或其它终端与交换局、交换局与交换局、交换局与各种业务控制点及交换局与操作维护中心等之间，为了建立呼叫连接及各种控制而传送的专门信息，是控制交换机动作的操作命令、信号和语言。

（2）信令方式：传送信令要遵守一定的规约和规定，这些规约和规定就是信令方式。

它包括具体信令的结构形式，信令在多段路由上的传送方式及控制方式等。

（3）信令系统：信令系统是指为了完成特定的信令方式所使用的通信设备的集合.(就是这些控制过程的控制信号的产生、发送和接收的硬件及操作程序的全体）（二）信令的分类根据不同的分类标准，可以对信令进行不同的分类：1．按信令工作区域可分为用户线信令和局间信令2．按信令传送信道可分为随路信令和公共信道信令（我们国家现在使用的是后者，后者的优点是：将信令通路与语音通路分开，将若干条电路的信令集中在一条专用于传送信令的通道上传送，这一条信令通道就是信令数据链路。

面主要讲述了NO7信令的分类以及各自的特点。

下面我们来具体描述一下NO7信令的基本概念：1.信令链路（Link）：即指用来传送信令的物理通道，一般为E1线的一个时隙；2.信令链路集（LinkSet）：具有相同属性链路的集合，也可以说成是到一个局向的所有链路组成的集合。

同一个信令链路集中的所有链路是负荷分担的。

两个信令点之间直连的链路集只能有一个；3.信令链路编码（SLC）、信令链路编码发送（SLCS）和链路编号（LinkNO）：信令链路编码是用来区分同一个链路集中不同链路的；SLCS是在测试消息中所使用的，让对方来识别同一链路集中的链路；而链路编号则是用来区分同一模块中的不同链路的。

同一条链路两端的SLC必须一致，如果不一致链路则不会相通；链路一端的SLC和SLCS一般必须配成一致，如果不一致链路很可能不会相同的；4.信令路由（RT）：即到达某一信令点的路径；信令路由其有目的信令点和链路集组成的一个对应关系。

到达某一信令点可能有多条路由；5.信令点编码（SPC）：即指每个信令实体的编码，该编码相当于该信令实体的地址，在具体的寻址过程中会被使用到。

而信令点编码依据其长度不同可以分为14位信令点和24位信令点。

国际上一般采用14位信令点编码，而国内一般采用24位信令点编码；具体的编码结构可以参看下图：接下来我们再介绍一下NO7网的基本概念。

NO7信令网是我国通信网的基础，它负责信令的交互以完成用户的某项业务需求。

而NO7信令网是由信令点、信令转接点和信令链路组成的。

下面就着重介绍一下这三要素：1.信令点（SP）：即为信令网中发送或接收信令消息的实体。

如果是发送信令消息，那么就可以称该信令点为源信令点；如果是接收信令消息，那么就可以称该信令点为目的信令点；一般情况下，信令网中的每个信令点既为源信令点又为目的信令点；2.信令转接点（STP）：也是信令网中的一个实体，但它既不是信令源点也不是信令目的点，它只是将收到的消息转发给另一个信令实体。

高级英语视听（辅修）信令
1. 定义：信令是在通信网络中传输的一种特殊类型的信号或消息，用于在通信实体之间传递控制信息、协调通信活动。

2. 作用：信令的主要作用包括建立和拆除通信连接、管理会话、传输用户数据、指示错误或异常情况等。

3. 分类：信令可以根据不同的特征进行分类，如按照信令传输的方向（前向信令、后向信令）、按照信令的功能（连接建立信令、拆线信令、计费信令等）。

4. 协议：为了确保不同通信设备之间的信令交互能够正常进行，需要定义信令协议。

这些协议规定了信令消息的格式、内容和传输方式。

5. 应用：信令在现代通信系统中广泛应用，包括电话网络、移动通信网络、数据通信网络等。

它是实现通信网络可靠、高效运行的关键要素之一。

在高级英语视听（辅修）课程中，学生可能会学习信令的相关概念、原理以及常见的信令协议。

通过学习信令，学生可以更好地理解通信系统的工作原理和通信过程的控制机制。

请注意，以上内容仅为一般性介绍，具体的课程内容和要求可能因学校和教师而异。

如果你需要更详细准确的信息，建议你参考相关的课程资料、教材或咨询授课教师。

通信⼯程专业知识点总结交换技术1.信⽹基本组成设备：终端设备、传输设备、交换设备2.电话机的组成部分：通话设备、信令设备、转换设备3.拨号脉冲电话各⼯作状态：挂机状态、振铃状态、摘机状态、拨号状态4.交换机基本组成部分：⽤户电路、中继器、交换⽹络、信令设备、控制系统5.呼叫处理基本过程：⽤户呼出阶段、数字接收及分析阶段、通话建⽴阶段、通话阶段、呼叫释放阶段6.交换机分类：⼈⼯电话交换机、机电制交换机（步进制、纵横制）、程控交换机、软交换机、IP电话7.交换⽅式：（1）电路交换：实际物理链路，不能纠正错误，预先建⽴，有建⽴时延，电路利⽤率低；（2）分组交换：将信息化为分组，每个分组3~10字节的分组头，包含地址和控制信息，可能产⽣附加时延和数据丢失：a。

虚电路：逻辑连接，同⼀报⽂的不同分组沿同⼀路径到达，可同时建⽴多个虚电路，可分为呼叫建⽴、数据传输、释放呼叫三个阶段；b。

数据报：独⽴传送每个分组，同⼀报⽂可以沿不同路径，不需要有呼叫建⽴和释放阶段，分组可能失去顺序。

8.编号⽅式：（1）本地电话号码：局号+局内⽤户号；移动⽹接⼊码+移动⽹⽤户号码（2）国内长途：0+长途区号+对⽅电话号码；同上长途号⾸位为1，两位；为2，两位；为3，第⼆位奇，三位；偶，三四。

9.移动⽤户的ISDN号码：国家码+移动⽹号NDC+误别号+⽤户号SN10.信令分类：（1）按传送区域：⽤户线信令、居间信令；（2）安信令信道和话⾳信道的关系：随路信令、公共信道信令；（3）按功能：线路信令（监视信令）、记发器信令（选择信令）；（4）按传送⽅向：前向信令、后向信令11.⽤户话机发出的信令：（1）监视信令：反应⽤户电话机的摘挂机；（2）选择信令：⽤户话机向交换机送出的被叫号码12.NO.7信令功能：传送电话⽹的局间信号；传送电路交换数据⽹的局间信号；传送综合业务数字⽹的局间信号；在各种运⾏、管理和维护中⼼传递有关信息；在业务交换点和业务控制点之间传送各种控制信息；传送移动通信⽹中与⽤户移动相关的各种信息13.NO.7信令四层结构：MTP层：信令数据链路功能级、信令链路功能级、信令⽹功能级；UP层（处理信令消息）14.NO.7信令共有三种信令单元：消息信令单元（MSU）、链路状态单元(LSSU)、填充信令单元(FISU)15.信令单元各字段：标志码（F）、前向序号（FSN）、后向序号（BSN）、前向表⽰语⽐特（FIB）、后向表⽰语⽐特（BIB）、状态字段（SF）、长度表⽰语（LI）、校验码（CK）、业务信息⼋位码组（SIO）、信令信息字段（SIF）16.信令⽹的基本组成部分：信令点、信令转接点、信令链路17.我国NO.7信令⽹结构：⾼级信令转折点（HSTP）、低级信令转折点（LSTP）、信令点（SP）18.事务处理能⼒（TC）基本结构：（1）成分⼦层：处理成分和作为任选的对话部分信息单元；（2）事务处理⼦层：处理TC-⽤户之间包含成分及任选的对话信息部分的消息交换。

共路信令（CCS），随路信令（CAS）简介按照信令的信道来分类，信令可以分为：随路信令和公共信道信令。

随路信令（CAS:Channel Associated Signaling）：信令和话⾳在同⼀条话路中传送的信令⽅式, 从功能上可划分为线路信令（Line Signalling）和记发器信令（Interregister Signalling）。

它们是为了把话⾳通路上各中继电路之间的监视信令与控制电路之间的记发器信令加以区别⽽划分的。

1. 线路信令(ABCD)线路信令是监视中继线上的呼叫状态的信令。

它可以分为如下⼏类：(1) 直流线路信令直流线路信令⽤直流极性标志的不同，代表不同的信令含义。

主要⽤在纵横制电话局之间，纵横制局与步进制局之间、纵横制市话局与⾃动长话局和⼈⼯长话局之间、纵横制话局与特种业务台之间。

在市话⽹的⾳频电缆上，局间线路信令⼀般采⽤直流信令。

因为它结构简单、⽐较经济、维护⽅便。

但如果局间距离超过直流信令传送的界限时，就不能使⽤。

(2) 带内（外）单脉冲线路信令局间采⽤频分多路复⽤的传输系统时，可采⽤带内或带外单脉冲线路信令。

带内单脉冲线路信令⼀般选择⾳频带内的2600Hz，这是因为话⾳中2600Hz的频率分量较少⽽且能量较低的缘故。

带外信令是利⽤载波电路中⼆个话⾳频带之间的某个频率来传送信令。

⼀般采⽤单频3825Hz或3850Hz。

由于带外信令所能利⽤的频带较窄等原因，因此线路信令⼀般均采⽤带内单脉冲线路信令。

(3) 数字型线路信令⽅式当局间采⽤PCM设备时，局间的线路信令必须采⽤数字型线路信令。

CCITT推荐的数字型线路信令有两种：⼀种是在30/32路PCM系统中使⽤，另⼀种是在24路PCM系统中使⽤。

第⼀种在欧洲地区使⽤，我国也采⽤这⼀种。

在这种信令⽅式中，PCM传输的16时隙⽤于传输线路信令，且固定分配给每⼀话路。

由于线路信令主要⽤于中继线上呼叫状态的监视并控制呼叫接续的进⾏。

第一章1.1为什么说交换设备是通信网的重要组成部分？转接交换设备是通信网络的核心，它的基本功能是对连接到交换节点的传输链路上的信号进行汇集、转接和分配，实现多点到多点之间的信息转移交互。

1.2 电话通信网中两个用户终端进行通信时，交换机要完成那些操作？•交换机不断扫描用户线，以便及时检查用户摘机；•当用户摘机时，扫描器识别到用户摘机并将用户信息送到中央处理器分析，如果是合法用户，由中央处理器驱动信号音与用户连接，向用户送拨号音；•用户拨号信息（脉冲或双音频）由扫描器（或收号器）识别并送中央处理器分析处理（号码分析）；•若被叫空闲，则主叫预占一交换网络话路，同时给被叫振铃，向主叫送回铃音；•被叫听振铃摘机，交换机将主叫预占的话路与被叫接通，于是主被叫可通话。

•交换机监视通话双方，一方挂机后发出拆线指令，一次通话完成。

或参考P7:BL10~P8:L101.3 一个普通电话机是怎样工作的？以号盘话机为例说明：参考课本P6：L8~L141.5 如何理解ATM交换综合了电路交换和分组交换的优点.1）采用固定长度的ATM信元异步转移复用方式。

2）ATM采用面向连接并预约传输资源的方式工作。

3）在ATM网络内部取消差错控制和流量控制，而将这些工作推到网络的边缘设备上进行。

4）ATM信元头部功能降低。

1.7 光交换技术的特点是什么？1）提高节点吞吐量。

2）降低交换成本。

3）透明性。

第二章2.1说明空分交换和时分交换，模拟交换和数字交换，布控交换和程控交换的基本概念。

答：书 21 页 2.1.2节2.2电路交换系统有哪些特点？1）电路交换是面向连接的交换技术。

2）电路交换采用静态复用、预分配带宽并独占通信资源的方式。

3）电路交换是一种实时交换，适用于对实时性要求高的通信业务。

2.3电路交换系统在呼叫处理方面应有哪些基本要求？答：书 23页 2.2.2节2.4电路交换机由哪些基本功能模块组成，并说明各模块作用？由终端接口功能、连接功能信令功能和控制功能等模块组成，终端接口功能主要作用是适配外部线路传输信号的特性要求，将外部信号传送格式与适合交换机内部连接功能所要求的格式进行相互转换，并协同信令功能模块收发信息。

现代通信网资料11.1 现代通信网基础通信的差不多形式是在信源和信宿之间建立一个传输信息的通道，实现信息的传输。

1.1.1 通信系统差不多组成信源、发送器、信道、接收器、信宿。

1.1.2 通信网络构成要素实际的通信网是由软件和硬件按特定方式构成的一个通信系统，每一次通信都需要软硬件设施的和谐配合来完成。

从硬件构成来看，通信网由终端节点、交换节点、业务节点和传输系统构成，它们完成通信网的接入、交换和传输等差不多功能。

软件部分包括信令、协议、操纵、治理、资费制度、编码方案等。

它们要紧完成通信网的操纵、治理、运营和爱护，实现通信网的智能化。

以下重点介绍通信网的硬件构成。

1) 终端节点要紧功能：(1) 用户信息的处理。

(2) 信令信息的处理。

2) 交换节点交换节点是通信网的核心设备，其要紧功能有：用户业务的集中和接入功能；交换功能；信令功能；其他操纵功能。

3) 业务节点其要紧功能是：实现独立于交换节点的业务的执行和操纵。

实现对交换节点呼叫建立的操纵。

为用户提供智能化、个性化、有差异的服务。

4) 传输系统传输系统为信息的传输提供传输信道，并将网络节点连接在一起。

通常传输系统的硬件组成应包括：线路接口设备、传输媒介、交叉连接设备等。

目标：提高物理线路的使用效率。

1.1.3 通信网组网结构从功能的角度看，一个完整的现代通信网可分为相互依存的三部分：业务网、传送网、支撑网。

1.1.7 通信网的体系结构及标准化组织1.通信网的分层体系结构分层体系结构的优点：①分层的体系结构能够降低网络设计的复杂度。

②分层的体系结构方便异构网络设备间的互连互通。

③分层的体系结构增强了网络的可升级性。

④分层的体系结构促进了竞争和设备制造商的分工，屏蔽内部实现细节。

在分层体系结构中，协议是指位于一个系统上的第N 层与另一个系统上的第N 层通信时所使用的规那么和约定的集合。

通信协议要紧包含语法、语义和时序。

语法规定协议的数据格式；语义包括和谐和错误处理的操纵信息；时序包括同步和顺序操纵。

第1章信令基本概念1.1信令的概念在通信网中，除了传递业务信息外，还有相当一部分信息在网上流动，这部分信息不是传递给用户的声音、图像或文字等与具体业务有关的信号，而是在通信设备之间传递的控制信号，如占用、释放、设备忙闲状态，被叫用户号码等，这些都属于控制信号。

因此我们说：信令是通信设备（包括用户终端、交换设备等）之间传递的除用户信息以外的控制信号。

1.2信令的分类1.2.1按工作区域分类（1）用户线信令：用户终端与交换机之间传递的信令。

（2）局间信令：交换设备之间传递的信令。

中国一号信令和No.7信令是交换设备之间传递的控制信号，属于局间信令。

局间信令就如同交换设备之间的对话语言，双方遵守同一个语法规则。

1.2.2按功能分类(1) 线路信令：反映线路工作状态的信令，如空闲、占用、释放等。

(2) 路由信令：提供接续信息的信令，如被叫号码、主叫类别等。

(3) 管理信令：传递网络管理信息，如测试、维护等。

中国一号信令没有管理信令，路由信令的种类也比较少，因此功能很弱；但No.7信令包含了以上三部分的功能。

而且信息内容非常丰富，因此功能强大。

1.2.3按信道分类随路信令（CAS）：信令信息在对应的话音通道上传送，或者在与话音通道对应的固定通道上传送（如数字线路信号）。

图1-2是交换机使用随路信令的情况。

共路信令（CCS）：信令信息在专门的高速数据通道上传送，如64kbps数字通道。

图1-3是交换机使用共路信令的情况。

中国一号信令属随路信令，No.7信令属共路信令。

1.3随路信令和共路信令的特点1.3.1中国一号信令特点信号在话音通道上传送。

信号频率范围在780HZ～1140HZ及1380HZ～1980HZ之间。

收发互控、传送速度慢。

信息容量小。

中国一号信令的前向信号只有15种不同的组合，后向信号只有6种不同的组合。

要为用户提供多种复杂的业务，就需要大量的信令信息，中国一号显然不能满足要求。

通信期间无信令通道。

《NO.7信令系统》复习资料教师：凌建华复习资料说明：1、复习资料中黑色字体．．．．显示的部分是书本重点，在书本相关章节都可以找到。

2、复习资料中红色字体．．．．显示的部分是南邮老师给的笔记，请大家认真复习。

3、《综合习题》重点见后。

第一章信令的基本概念§1.1信令的基本概念在交换机设备之间相互交换的“信息”必须遵守一定的协议和规约，这些协议和规约称为信令。

信令的基本概念：在交换机各部份之间或者交换机与用户，交换机与交换机间，除传送话音、数据等信息外，还必须传送各种称为“信号”OR“信令”的专用控制信号，以保证交换机协调动作，完成用户呼叫的处理、接续、控制与维护管理等功能，图1.1.1表示电话交换网呼叫过程所需要的基本信号。

§1.2信令的分类按照信令传送通路与话路之间的关系来划分，信令可以分为随路信令和公共信道信令两大类。

1、随路信令是指传送话音信息的通路来传送与该话路有关的各种信令，或某一信令通路唯一对应一条话路（信道）。

2、公共信道信令是将传送信令的通路与传送话音的通路分开，即把各电话接续通路中的各种信令集中在一条双向的信令链路上传送。

第二章NO.7信令系统概述§2.3 NO.7信令系统的功能模块结构1、NO.7信令系统的四级结构在NO.7信令系统的四级结构中，将NO.7信令系统分为消息传递部分（MTP）和用户部分（UP）。

MTP由信令数据链路级（signaling data link level）、信令链路级(signaling link level)和信令网功能级(signaling network level)组成。

MTP的功能是在各信令点之间正确无误地传送信令消息。

用户部分构成NO.7信令系统的第四级，它的功能是处理信令信息。

根据不同的应用，可以有不同的用户部分。

MTP进一步划分为三级：第一级为信令数据链路级。

该级对应OSI模型的物理层。

第二级为信令链路功能功能级。
