单翼迷宫式滴灌带和内镶贴片式滴灌带对比
单翼迷宫式滴灌带和内镶片式滴头滴灌带作为节水器材的共同点是
1、首先作为精细灌溉的终端，这两者的共同点就是节水
2、都是采用挤出工艺生产
3、采用相同的原料聚乙烯
4、产品的造价都比较低
5、一般这两种产品都是用于地面灌溉
6、生产的制品使用期限都是短期的一般是一年。
7、设备使用年限都较长
二者优缺点比较
单翼迷宫式滴灌带内镶贴片式滴头滴灌带
设备造价低操作简单。
设备造价高，操作复杂
技术含量低对操作工人的要求低技术含量高对操作工人要求高
流量均匀度差铺设长度小流量均匀度好铺设长度长
迷宫处易出现沙眼造成质量事故没有迷宫降低了事故概率
热合成型迷宫滴头，易爆管注射成型滴头在管中粘接不易爆管可以用旧料生产只能用新料生产
设备投资小，但产量低，每吨制品工人工资较多，生产成本高设备投资大，但产量高，每吨制品用工人较少，生产成本低
综上所述单翼迷宫式滴灌带由于产品技术含量低，滴水均匀度较差，产品质量很难得到提升，已经受到内镶扁平滴头式滴灌管或其它类型滴灌带的冲击和替代，因为彼此价格差异也越来越小，现在欧洲等发达国家已经淘汰单翼迷宫式滴管带，全部采用贴片式或圆柱式滴管带。
预计未来几年中国国内迷宫边缝式滴灌的年销量呈现大幅度下降趋势中。
莱芜市富利达塑料科技开发中心。
滴灌带生产线设备为农田节水灌溉送佳音——为农田节水灌溉生产了大批量的器材，如接口稳定可靠的贴片式滴灌带、材料抗冲击的微灌带、抗开裂耐老化的微灌水带，逐步受到了人们的重视和喜爱。
高速內镶贴片式滴灌带生产线进行有效地灌溉需要掌握方法，那么具体做法是什么样呢？我们看文章了解下吧！【高速內镶贴片式滴灌带生产线操作方法】（高速內镶贴片式滴灌带生产线-图例）内镶片式滴灌带生产线其稳定生产速度达到150米/分钟，设备的先进性从滴头自动输送检测、特殊的不同于别家设计的定径套（发明专利）及先进的自动打孔检测系统和自动收卷系统等配置中可见一斑。
整线采用进口德国西门子PCC电脑控制，口令设置进入，内置整线精确同步控制功能模块，主机、辅机高精度同步控制。
（高速內镶贴片式滴灌带生产线-滴头图例）该生产机线还配备了国际最先进的远程故障诊断修复支持系统，通过因特网接入我们能快速实现实时远程监控，并能快速诊断故障种类，在线及时排除故障，无论距离远近，保证客户设备在最短时间内恢复正常运行，最大限度的将客户的非正常停机时间降到最低，弥补了客户软件技术方面的不足，将我们的服务时效与客户的等待压缩到了最短时间，为客户赢得更多的时效利益。
如果进行更加科学有效的灌溉，提升灌溉效率，目前是很多农业企业都关注的问题。
使用高速內镶贴片式滴灌带生产线的喷灌方式，可以做到满足土壤水分满足植物生长需要外，局部灌溉，它的利用可以有效的避免土壤的盐碱化，实现土壤的改良喷灌，喷灌带如何节水防止土壤风蚀等作用。
要合理的考察相应的情况，包括植物的需水特性、气候、发展阶段、土壤条件等进行一一考察。
从而制定相应的灌溉计划，适时、适量，合理灌溉。
（高速內镶贴片式滴灌带生产线-图例）使用喷灌带的喷灌方式，可以做到满足土壤水分满足植物生长需要外，局部灌溉，它的利用可以有效的避免土壤的盐碱化，实现土壤的改良喷灌，喷灌带科学节水如何实现防止土壤风蚀等作用。
【內镶贴片式滴灌带生产线的滤网式过滤器的使用】滴灌管生产线的筛网式过滤器采用筛网对水中的杂质进行过滤，使用时有以下几个注意事项：1、安装方向正确：过滤器要按照进水的方向进行安装，不能反向安装。
1、滴灌带：侧翼迷宫滴灌带（迷宫有月牙形状和长城形状的），贴片滴灌带，型号：￠16一种，其中侧翼迷宫滴灌带还有一种是￠8的，但它不属于国家标准范围以内，壁厚一般有0.16 0.18 0.20 0.22 0.24mm，底孔间距一般为200和300mm的，贴片式滴灌带可以做成任何间距的。
￠8滴灌带迷宫分为长城形和链状的，流量为长城2.7L。
链状为3.4L。
￠16流量为2.2-2.4L，出水均匀度不超过5%-10%。
应用领域：适合甘蔗，棉花，辣椒，土豆，地面坚果，洋葱，蔬菜，香蕉，草莓，花卉等作物灌溉。
适合地表和地下灌溉。
2、滴灌管：滴灌管分为：内镶迷宫式滴灌管和管间式滴灌管两种。
型号有￠8 12 16 20四种￠8 12 16流量为2.2-2.5L。
￠20流量3L-3.5L.出水均匀度不超过5%-10%。
壁厚一般有0.12 0.16 0.18 0.20 0.30 0.35 0.40 0.50 0.60mm 滴孔间距一般为200和300mm，应用领域：适合甘蔗，棉花，辣椒，土豆，地面坚果，洋葱，蔬菜，香蕉，草莓，花卉等作物灌溉。
适合地表和地下灌溉。
3、PE管，一种好的管道，不仅应具有良好的经济性，而且应具备接口稳定可靠、材料抗冲击、抗开裂、耐老化、耐腐蚀等一系列优点，同传统管材相比，HDPE管道系统具有以下一系列优点：⑴连接可靠：聚乙烯管道系统之间采用电热熔方式连接，接头的强度高于管道本体强度。
⑵低温抗冲击性好：聚乙烯的低温脆化温度极低，可在-60-60℃温度范围内安全使用。
冬季施工时，因材料抗冲击性好，不会发生管子脆裂。
⑶抗应力开裂性好：HDPE具有低的缺口敏感性、高的剪切强度和优异的抗刮痕能力，耐环境应力开裂性能也非常突出。
⑷耐化学腐蚀性好：HDPE管道可耐多种化学介质的腐蚀，土壤中存在的化学物质不会对管道造成任何降解作用。
聚乙烯是电的绝缘体，因此不会发生腐烂、生锈或电化学腐蚀现象；此外它也不会促进藻类、细菌或真菌生长。

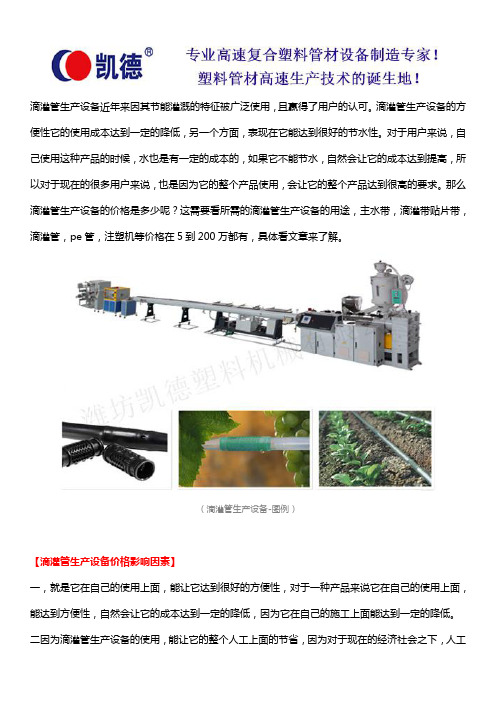

滴灌管生产设备近年来因其节能灌溉的特征被广泛使用，且赢得了用户的认可。
滴灌管生产设备的方便性它的使用成本达到一定的降低，另一个方面，表现在它能达到很好的节水性。
对于用户来说，自己使用这种产品的时候，水也是有一定的成本的，如果它不能节水，自然会让它的成本达到提高，所以对于现在的很多用户来说，也是因为它的整个产品使用，会让它的整个产品达到很高的要求。
那么滴灌管生产设备的价格是多少呢？这需要看所需的滴灌管生产设备的用途，主水带，滴灌带贴片带，滴灌管，pe管，注塑机等价格在5到200万都有，具体看文章来了解。
（滴灌管生产设备-图例）【滴灌管生产设备价格影响因素】一，就是它在自己的使用上面，能让它达到很好的方便性，对于一种产品来说它在自己的使用上面，能达到方便性，自然会让它的成本达到一定的降低，因为它在自己的施工上面能达到一定的降低。
二因为滴灌管生产设备的使用，能让它的整个人工上面的节省，因为对于现在的经济社会之下，人工也是一种成本，如果自己的整个灌溉过程中，如果它的人工使用量大，也是会让它的成本达到提高的，这样就不能让它达到很好的成本节约性，所以它在自己的各方面表现，让它在自己的整个产品使用上面表现出自己的优势，才会让它的整个产品使用上面达到自己的要求。
（滴灌管生产设备-图例）【滴灌管生产设备价格优势】虽然遭遇连年干旱，但很多果农的火龙果种植基地却未受太大影响，因为公司从国外引进了先进的精准滴灌管生产设备，在干旱季节节省了大量农业用水。
基地的地面上都串联着黑色的小塑料管道，一直连接到山顶工作间里的精准滴灌管生产设备。
据云南枫楠农业科技有限公司元江分公司总经理余潞东介绍，这套滴灌系统是从以色列进口的精准滴灌系统，它都是由数据感应色来调控，土壤里面的湿度达到多少，它里面的值就可以反映出来，不需要人来测试，有时候湿度达到一定值它会自动增补水分。
通过这套系统对土壤状态进行自动感应，当土壤湿度不够时，水就会自动流出，通过连接到地里的黑色小管道流向果园，精准地滴到每一棵果树下，绝不浪费一滴水。
滴灌带，滴灌管与压力补偿式滴头选择标准滴灌灌水器选择的因素主要有：1.灌水器的流量特性2.作物的需水情况3.水质过滤条件4.滴灌系统成本5.当地实际情况的适用性2.滴灌灌水器的灌溉方式的选择要适合作物需要。
例如：黄瓜，西红柿等作物灌溉一般使用膜下滴灌带，膜下滴灌管，膜下压力补偿式滴头滴灌而不能采用微喷头，微喷带灌溉，因为膜下滴灌，可以减少空气湿度，降低黄瓜，番茄的发病率。
花卉、育苗、菌类一般采用微喷头或微喷带，增加空气湿度，促进作物生长。
盆花，盆景多采用滴箭或压力补偿滴头灌溉。
3.滴灌灌水器的选择要遵循经济适用，科学合理，操作简单，管理方便的原则。
例如：在滴灌系统中滴灌带灌溉造价最低，且运输方便，易于安装铺设；滴灌管造价较高，但使用年限久，平均造价低；压力补偿式滴头可操作性好，使用可靠，但施工安装复杂，人工费用高；滴箭简单方便，性能可靠，但是使用范围有限，在盆栽花卉景观中应用广泛；紊流器对地形适用性好，规格齐全，成本低廉，但安装复杂。
作为微滴灌系统中最常用的滴灌灌水器：滴灌带，滴灌管，压力补偿式滴头各有其优点与不足，滴灌带造价低，使用寿命短，适合短期作物种植；滴灌管价格高，使用寿命长，性价比更高。
其中，内镶贴片式滴灌带，内镶圆柱式滴灌管是最受农户欢迎的滴灌产品。
在使用的过程中，滴灌带与滴灌管经常和施肥系统（由施肥罐，施肥阀或文丘里施肥器组成），过滤设备（网式过滤器，叠片式过滤器，网式离心过滤器，砂石过滤器组成）配合地膜覆盖技术对作物进行膜下施肥与膜下滴灌，由于所有的灌溉水都通过PE管材与PE管件组成的各级滴灌管网输送，所以可以做到零损失，零蒸发，同时降低作物附近的空气湿度，提高地表温度，从而减少病虫害，增产增收。
从以色列在1965年发明以来,微滴灌系统应用日益广泛。
滴灌是根据作物的实际需要, 将水和作物生长所需要的养分通过输水管路和特制的灌水器(滴头), 直接、准确地输入到作物根部附近的土壤中。
滴灌系列第一章微灌概述第一节微灌的种类一、微灌的种类微灌是利用微灌设备组装成微灌系统，将有压水输送分配到田间，通过灌水器以微小的流量湿润作物根部附近土壤的一种灌水技术。
微灌按灌水器及出流形式的不同，主要有滴灌、微喷灌、小管出流、渗灌等形式。
（一）滴灌滴灌是利用安装在末级管道（称为毛管）上的滴头，或与毛管制作成一体的滴灌带（或滴灌管）将压力水以水滴状湿润土壤，在灌水器流量较大时，形成连续细小水流湿润土壤。
通常将毛管和灌水器放在地面，也可以把毛管和灌水器埋入地面以下30cm左右。
前者称为地表滴灌，后者称为地下滴灌。
滴灌灌水器的流量通常为1.14~10L/h。
（二）微喷灌微喷灌是利用直接安装在毛管上或与毛管连接的微喷头将压力水以喷洒状湿润土壤。
微喷头有固定式和旋转式两种。
前者喷射范围小，水滴小；后者喷射范围较大，水滴也大些，故安装的间距也比较大。
微喷头的流量通常为20~250L/h。
另外还有微喷带也属于微喷灌系列，微喷带又称多孔管、喷水带，是在可压扁的塑料软管上采用机械或激光直接加工出水小孔,进行微喷灌的设备。
（三）小管出流小管出流是利用Φ4的小塑料管与毛管连接作为灌水器，以细流（射流）状局部湿润作物附近的土壤，小管出流的流量常为40~250L/h。
对于高大果树通常围绕树干修一渗水小沟，以分散水流，均匀湿润果树周围土壤。
在国内，为增加毛管的铺设长度，减少毛管首末端流量的不均匀，通常在小塑料管上安装稳流器，以保证每个灌水器流量的均匀性。
（四）渗灌渗灌是利用一种特别的渗水毛管埋入地表以下30cm左右，压力水通过渗水毛管管壁的毛细孔以渗流的形式湿润其周围土壤。
由于渗灌能减少土壤表面蒸发，从技术上来讲，是用水量很省的一种微灌技术，但目前使用起来，渗灌管常埋于地下，由于作物根系有向水性，渗灌管经常遭受堵塞问题困扰。
渗灌管的流量常为2~3L/(h·m)。
第二节微灌技术优缺点一、使用微灌技术的优点（一）节水、节肥、省工1、管道灌溉，提高使用效率微灌属全管道输水和局部微量灌溉，使水分的渗漏和损失降低到最低限度。
镶嵌圆柱滴灌管项目可行性报告目录第一章总论1.1 项目概要 (3)1.2 项目综合评价 (4)第二章项目背景及建设的必要性 (4)2.1 项目背景 (4)2.2 项目建设的必要性 (5)第三章市场分析 (7)3.1 市场分析 (7)3.2 市场前景预测 (7)3.3 产品价格现状与预测 (8)第四章项目建设条件 (8)4.1 建设地点选择 (8)4.2 自然条件 (8)4.3 基础建设条件 (9)第五章建设方案 (9)5.1 产品方案及建设规模 (9)5.2 技术方案 (10)第六章主要原材料供应 (11)第七章环境保护 (12)7.1 项目建设和生产对环境的影响 (12)7.2 环境保护措施 (13)第八章组织结构与人力资源配置 (13)8.1 组织结构 (13)8.2 工作制度与人员配置 (13)第九章项目实施 (14)9.1 建设工期 (14)9.2 项目实施进度安排 (14)第十章投资与回报 (14)10.1 投资预算 (14)10.2 回报 (15)第一章总论1.1 项目概要1.1.1 项目名称陕西中际现代包装科技有限公司镶嵌圆柱式滴灌管生产线建设项目。
内镶式圆柱型滴灌管大致可分为两大类：压力补偿滴灌管和非压力补偿滴灌管，是一种先进的节水灌溉材料。
它既可以地面铺设，也可以深埋于地下铺设以及用于山地丘陵等复杂地形，可以应用于农业、生态绿化、园林绿化以及温室大棚等领域。
1.1..2 建设单位单位名称：陕西中际现代包装科技有限公司。
单位概括：公司现有员工50人，其中管理人员5人，技术设计人员6人。
具有自动化产品设计与制造能力。
多名生产工人具有多年从事纸塑制品类产品的生产与管理经验。
1.1.3 建设地点陕西大荔官池工业园，陕西中际厂区内。
1.1.4 项目建设性质：新建1.1.5 项目建设规模及主要内容：满足公司对外承建滴灌工程1.5万亩的镶嵌圆柱式滴灌管需求量：500万米。
针对各地代理商销售2000万米。
内镶滴灌带生产线说明书序言感谢您使用本产品，本说明书提供给使用者安装、异常诊断、排除及日常维护此生产线相关注意事项。
内容包括：1.设备的组成说明2.各部分的功能介绍与调整方法3.所有参数说明4.检测与保养5.故障排除本说明书适合下列使用者参考1.安装或配线人员2.试运行调机人员3.维护或检查人员在使用之前，请您仔细阅读本说明书以确保使用上的正确。
此外，请将它放置在安全的地方即便随时查阅。
为了操作者及设备的安全，请务必由专业人员进行日常维护。
若有任何疑虑的地方请与本公司联络，我们的专业人员会乐于为您服务。
注意！1.实施配线，务必关闭电源2.决不可自行改装线路3.只有专业的技术人员才可维修4.请防止一般无关人接近电器元件概述1.内镶滴灌带生产线基本组成内镶滴灌带生产线主要组成部分有：DVP-80EH、DVP-32EH、DVP-48EH三台PLC，两个06XA扩展组成总控制系统。
主机、辅机、粘结电机、间距电机、牵引1电机、牵引2电机、打孔电机、筛选电机、输送电机、收卷电机、翻转电机、排序电机等15个电机（筛选电机输送电机和收卷电机分别为两个），12路温度控制器，1个真空泵，2个水泵，主机冷却风机，辅机冷却风机，主机机筒5个冷却风机，水箱冷却风机，牵引1冷却风机，牵引2冷却风机等被控系统。
辅助组成部分：传感器，温度传感器，继电器，接触器，编码器，电位器，供料电机，吸料器。
DVP-80EH PLC控制除打孔部分和收卷部分以外的所有部分。
包括6个变频电机，3个伺服电机以及12路温度控制器的动作；DVP-32EH PLC主要控制打孔部分的动作。
包括1个伺服电机的动作，并处理采集的所有信号；DVP-48EH PLC控制收卷部分。
包括4个伺服电机和气缸的动作。
2.配线图请参看内镶滴灌带生产线配线图第一章筛选控制1.控制系统的基本组成包括两个筛选电机，两个输送电机，两个供料电机，七个光线传感器，两个光电传感器。
转盘电机型号表1 转盘电机输送电机表2 输送电机2.控制过程筛选电机控制两转盘的启动停止、正转反转；输送电机控制皮带的启动停止；供料电机在自动的情况下，当转盘内滴头数量达不到要求时，光电传感器接通，供料电机运动，直到达到所需数量。
我国是水资源分布不均的国家，水资源的浪费已成为国家建设过程中须要跨越的关键节点，节水灌溉农业也是将来我国发展的趋势，相应的灌溉节水设备也日益受到广大农户，农场的欢迎。
慧眼独具的生产商家也早意识到滴灌管潜在的商机，下面就让凯德塑机工程师为大家介绍内镶圆柱式滴灌管生产线技术标准，还有大家很关心的价格。
【内镶圆柱式滴灌管生产线技术标准】
（45m/min的内镶圆柱式滴灌管生产线-图例）
1.内镶圆柱式滴灌管的真空定径套须让滴头镶嵌更加快捷、准确、便于控制，比其他挤出生产线的定径冷却更加迅速，配备进口真空泵与水泵，使负压、水压更稳定，并配有准确的自动进排水系统、自动温控系统。
2.超高速生产线应该适应大数据时代的要求，配有远程故障诊断系统。
即该生产线控制系统可与互联网对接，由技术工程师实现远程控制，无论客户在全球任何地方，如果生产线出现任何异常，技术工程师会在时间做出及时、准确的判断，并即时提出解决方案，大大缩短了客户的停机等待时间，降低了制品的废品率，很大限度的为客户争取很多的时效。
3.超高速挤出模头应该有特殊设计的储压式内腔，这样适合于PE物料超高速挤出所需的稳定压力，有效的消除管材在挤出过程中的压力波动，实现超高速生产的高稳定性。
4.很好采用进口伺服控制的双阶式牵引机，牵引速度可随时根据生产需要与挤出、打孔、滴头输送做同步调整，牵引平稳可靠。
（100m/min的高速内镶圆柱式滴灌管生产线-图例）
5.内镶圆柱式滴灌管生产线采用大长径比、多段屏障混炼型挤出机，该机型挤出机构造的设计更趋于合理，挤出压力更趋于稳定，大大提高了挤出机的塑化混炼效果，非常有利于物料稳定高速挤出。
6．滴灌（管）带的滴水孔应该采用PLC独立控制的高速机械打孔完成，该生产线应配有盲孔在线可视监测系统，开机时该系统会自动摄取一个打孔正确的图像作为参照图像，然后与后续的打孔图像做高速准确对比，当图像对比不符时，该系统会即时报警并自动切断管材，同时自动切换卷取工位，并显示废品管长度。
这样系统的优点是检测精度更高、反应速度更快。
7.自动双工位卷取机应具有自动收卷、自动切断、自动切换卷盘、卸载时自动缩径的功能，可编程PLC独立控制，进口伺服电机驱动的自动排线控制器布管均匀规整，排线节距可调。
整线采用进口品牌PCC可编程电脑控制系统集中控制，实现了真正意义上的准确控制与高度同步，
使管材得以稳定高速生产。
【内镶圆柱式滴灌管生产线价格分析】
潍坊凯德塑料机械有限公司是中国台高速塑料管材生产线的诞生地，有着丰富的同行业无法比拟的高速塑料管材生产线的技术积淀，目前已成功售出各类高速塑料管材生产线达500余条之多。
在此基础之上，我公司借鉴糅合以色列、德国、瑞士等国外很先进的技术，在已有数百条各类高速挤出机组技术积累的条件下，经过近一年的技术研发与反复试验，将原有生产速度较低的内镶片式滴灌带、内镶圆柱式滴灌管生产线大幅提速，成功研制国内同类设备中生产速度很高、性能很可靠的领航机型，
（内镶圆柱式滴灌管生产线-打孔特写图例）
生产φ16mm、φ20mm内镶片式滴灌带的稳定生产速度高达250m/min，生产φ16mm、φ20mm 内镶圆柱式滴灌管的稳定生产速度高达80m/min，。
由于用户的需求不尽相同，所以生产线的价格并不固定，如果想涉足节水灌溉行业，或者是更新老式的生产线，都需要与厂家联系规划，确定很终要
实现的功能，进而确定生产线每部分的配置情况，这样就能确定很终的价格。
市面上国产内镶圆柱式滴灌管生产线价格由几十万万到几百万不等，价格之间的差距还是比较大的。
与国外的生产线相比，性价比更优，加之售后服务及时，很多国内的滴灌管生产商都会选择国产。
就目前现状来讲，国内生产线的技术成熟度是相当高的，完全可以满足国内滴灌管生产的需要，而价格只有进口设备的三分之一左右。
外资品牌的生产线，国内生产，国内组装的占绝大多数，所以说没有必要花太多的冤枉钱购进洋品牌。
