机械制图基础知识入门机械制图是一门重要的工程技术学科，它是通过图形来表达和构造产品的结构和特性。
在机械制图中，我们需要掌握一些基础知识，包括如何画图、如何理解尺寸、如何读取图纸等等。
本文将会从这些方面介绍机械制图的基础知识。
一、图形投影机械制图的图形投影分为正投影和斜投影两种，正投影是指在垂直于投影面的方向上绘制相应的图形，斜投影是指在与投影面成一定角度的方向上绘制相应的图形。
在制图中，我们常用的是三视图制图法，就是将一个物体分别从上视图、前视图和右视图绘制出来，便于观察物体的全貌和各个面的特点。
二、图纸标注无论是正投影还是斜投影，我们都需要用标注来表示图形的尺寸和其他性能。
常用的标注包括尺寸标注、表面质量标注、公差标注等等。
为了方便读取图纸，我们一般采用注明尺寸值的等高线，这样可以在图纸上形成不同的区域，加强图纸的清晰度和易读性。
三、图线种类在机械制图中，我们常用的图线种类有实线、虚线、粗实线、细实线和点刻线。
实线用于表示实物的轮廓，虚线一般用于表示不可见的边缘或断裂的部分。
粗实线和细实线用于标记突出的部分或一些特殊部件，点刻线则通常用于标记表面的质量。
四、图块图块是机械制图中用于表示同一部分的图形集合，通过图块可以使机械制图更加清晰、准确地体现构造和特点。
图块的尺寸应该尽量合理，且在不影响清晰度的情况下控制边界。
另外，为了方便使用，可以将一些常用的图块制作成模板，方便在制图中直接调用。
五、图框图框是机械制图中用于固定图纸边缘与实际尺寸相符的区域，在图框中包含了制图日期、审批日期、图符号等信息，方便对图纸的管理和归档。
图框应该合理地利用空间，达到平衡美观的效果，而且不应该影响图纸的主要内容。
六、CAD制图在现今的机械制图中，我们常常使用自动CAD工具来进行制图，它可以帮助我们更加精确、快速地绘制图形，并便于对图形进行修改和复制。
自动CAD还包括了一些常用的标注、块和符号，可以简化图纸制作的流程。
机械制图基础知识
机械制图基础知识是机械设计与制造过程中必不可少的一部分，它包括以下内容：
1. 机械制图的目的和概念：机械制图是将设计方案转化为图纸形式，以便进行制造和加工的一种方式。
它通过技术图纸和图表记录和传递设计意图，确保产品的准确制造。
2. 机械制图的图纸规格和标准：机械制图需要遵循相关的图纸规格和标准，如国家标准、行业标准和企业内部标准等。
这些标准规定了图纸的格式、尺寸、标记和符号等要求，以确保图纸的一致性和可读性。
3. 技术图纸的类型和表示方法：技术图纸包括工程图、装配图、零件图和详图等。
不同类型的图纸有不同的表达方式。
例如，工程图用来表示整个装配件或机械系统的结构关系，装配图用来表示各零件的安装关系，零件图用来表示零件的尺寸和形状等。
4. 图纸的符号和标记：机械制图使用了一系列符号和标记来表示不同的元素和特征。
这些符号和标记包括尺寸、公差、表面粗糙度、焊接符号和螺纹符号等。
它们具有统一的含义和解释，在制图中起到了标准化和统一的作用。
5. 图纸的尺寸和公差：图纸上的尺寸和公差是确定产品的几何要求和尺寸精度的重要依据。
尺寸用来表示零件和装配件的大小，公差用来表示允许的尺寸偏差范围。
合理的尺寸和公差设计可以保证产品的功能和质量。
总之，机械制图基础知识是机械设计和制造的基础，掌握这些知识对于设计师和工程师来说是非常重要的。
它能够帮助他们理解和表达设计意图，提高产品的质量和效率。

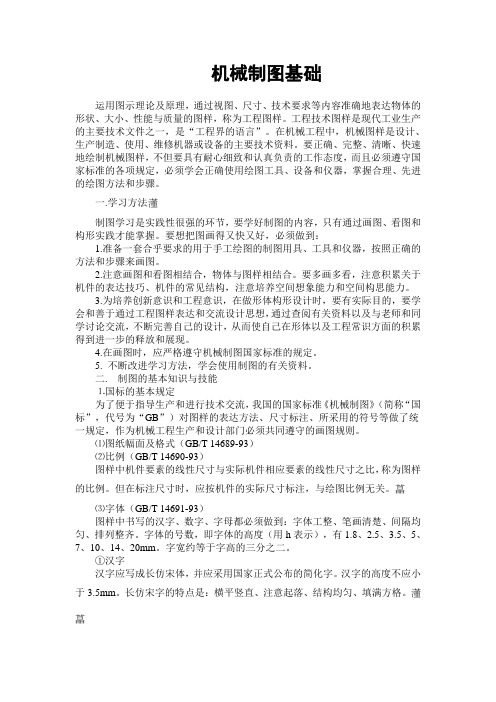

机械制图基础运用图示理论及原理，通过视图、尺寸、技术要求等内容准确地表达物体的形状、大小、性能与质量的图样，称为工程图样。
工程技术图样是现代工业生产的主要技术文件之一，是“工程界的语言”。
在机械工程中，机械图样是设计、生产制造、使用、维修机器或设备的主要技术资料。
要正确、完整、清晰、快速地绘制机械图样，不但要具有耐心细致和认真负责的工作态度，而且必须遵守国家标准的各项规定，必须学会正确使用绘图工具、设备和仪器，掌握合理、先进的绘图方法和步骤。
一.学习方法制图学习是实践性很强的环节，要学好制图的内容，只有通过画图、看图和构形实践才能掌握。
要想把图画得又快又好，必须做到：1.准备一套合乎要求的用于手工绘图的制图用具、工具和仪器，按照正确的方法和步骤来画图。
2.注意画图和看图相结合，物体与图样相结合。
要多画多看，注意积累关于机件的表达技巧、机件的常见结构，注意培养空间想象能力和空间构思能力。
3.为培养创新意识和工程意识，在做形体构形设计时，要有实际目的，要学会和善于通过工程图样表达和交流设计思想，通过查阅有关资料以及与老师和同学讨论交流，不断完善自己的设计，从而使自己在形体以及工程常识方面的积累得到进一步的释放和展现。
4.在画图时，应严格遵守机械制图国家标准的规定。
5. 不断改进学习方法，学会使用制图的有关资料。
二. 制图的基本知识与技能⒈国标的基本规定为了便于指导生产和进行技术交流，我国的国家标准《机械制图》（简称“国标”，代号为“GB”）对图样的表达方法、尺寸标注、所采用的符号等做了统一规定，作为机械工程生产和设计部门必须共同遵守的画图规则。
⑴图纸幅面及格式（GB/T 14689-93）⑵比例（GB/T 14690-93）图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比，称为图样的比例。
但在标注尺寸时，应按机件的实际尺寸标注，与绘图比例无关。
⑶字体（GB/T 14691-93）图样中书写的汉字、数字、字母都必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
机械制图基础知识概述机械制图是指用图形表示机械零件的形状、尺寸和位置关系的技术。
它是机械设计和制造的重要工具，也是机械工程师必备的基础知识之一。
机械制图的基础知识包括以下内容：1.常用的制图符号：机械制图中常用的符号包括标准符号、尺寸符号、表面粗糙度符号、公差符号等。
掌握这些符号的意义和使用方法是进行机械制图的基础。
2.图样的类型和表示方法：机械图样一般可分为三种类型：装配图、零件图和详图。
装配图用于表示机械零件的装配关系，零件图用于表示机械零件的形状和尺寸，详图用于表示机械零件的细节或局部放大。
3.尺寸和公差：机械设计中需要对零件的尺寸和公差进行精确的控制。
机械制图中的尺寸表示方法和公差标注方法是机械设计和制造中必不可少的内容。
4.视图的投影：机械零件的形状是三维的，但需要在平面上进行表示。
视图的投影是将三维物体在平面上的投影，它是机械制图中重要的内容。
5.符号和标注的规范：机械制图需要符合一定的规范，包括符号的使用规范、标注的规范等。
掌握这些规范对于制图的准确性和标准化非常重要。
总的来说，机械制图基础知识是机械工程师必须掌握的基本技能。
通过学习和实践，掌握这些知识可以帮助工程师更准确地进行机械设计和制造，提高机械产品的质量和效率。
机械制图基础知识是机械工程领域学习最基本的知识之一。
在机械工程师的日常工作中，掌握好机械制图基础知识，能够帮助工程师更好地理解和表达设计意图，确保制造出符合规格的产品。
下面我们将更深入地讨论机械制图基础知识的相关内容。
6. 制图方法：在机械制图中，有多种不同的制图方法，包括手绘、CAD绘图以及其他辅助技术。
掌握不同的制图方法，对我们的专业成长和工作效率有很大的帮助。
CAD技术是目前最常用的机械制图方法。
通过CAD软件，工程师能够更方便地绘制和修改机械图样，并且能够在不同的图层上叠加不同的信息，方便修改和管理。
此外，CAD软件还能通过各种辅助功能，如绘图标注、尺寸测量、自动公差计算等，帮助工程师更快速、准确地绘制图样。
第一章机械制图识图基础1.1 机械图的基本规定1.1.1 图纸幅面、图框和标题栏1.图纸幅面与图框图纸幅面指图纸本身的大小。
图框是明确图纸上绘图范围的边线，用粗实线绘制。
国标对图纸幅面与图框尺寸的规定见表1-1。
图框格式和表中尺寸代号的含义如图1-1所示。
从表中可以看出，A1幅面是A0幅面的对开，A2幅面是A1幅面的对开，以次类推。
以短边作垂直边的图纸称为横式幅面；以短边作水平边的图纸称为立式幅面。
一般A0～A3图纸宜采用横式幅面。
基本幅面与图框尺寸表1-1(a) 横式幅面(b) 立式幅面图1-1 图纸幅面格式及其尺寸代号2.标题栏标题栏位于图框的右下角，一般由更改区、签字区、名称及代号组成，见图1-2所示。
每个区内的具体内容参图1-3所示，也可根据实际情况需要进行增减。
图1-2 标题栏组成图1-3标题栏格式和内容1.1.2 图样比例、字体与图线1.图样比例图样的比例指图形与实物对应要素的线性尺寸之比。
比例的大小指比值的大小，如1:50大于1:100。
比值为1的比例称为原值比例，即1:1；比值大于1的比例称为放大比例，如2:1；比值小于1的比例称为缩小比例，如1:2。
比例一般注写在标题栏内，也可注写在视图名称的下方或右侧，如图1-4所示。
图1-4 比例的注写一个图样一般选用一种比例。
根据需要，同一图样也可选用两种比例。
绘图时，根据图样的用途和所绘物体的复杂程度，从表1-2中选取适当的比例，并优先选用表中的常用比例。
绘图所用比例表1-2为了表达工程图样中的不同内容，并且能够分清主次，必须使用不同的线型和不同粗细的图线。
GB/T4457.4-2002明确规定了图线的线宽、线型和画法。
（1）线宽图线按线宽分为粗线、中粗线和细线三种。
工程图样中，习惯把粗实线的宽度用b 表示（有0.18、0.25、0.35、0.5、0.7、1、1.4、2mm系列）。
同一图样中，同类图线的宽度应一致。
（2）线型在机械制图中，常用的线型如表1-3所示。
机械制图基础知识入门手册一、机械制图基础知识1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0、A1、A2、A3、A4。
图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。
2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的1/3。
4.比例是指图中图形尺寸与实物尺寸之比。
5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。
6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。
7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。
8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。
9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。
10.尺寸标注中的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。
11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。
12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。
14.装配图中的尺寸种类有①规格尺寸②装配尺寸③安装尺寸④外形尺寸⑤其它重要尺寸。
15.符号“∠1：10”表示斜度1：10，符号“1：5”表示锥度1：5。
16.平面图形中的线段可分为已知线段、中间线段、连接线段三种。
它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。
17.已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。
机械制图基础
先要弄懂画法几何中的点线面体等的通常性质,通用方法.相贯线. 机械制图 组合
体的视图和尺寸，机件形状的常用表达方法， 轴测图，机械图概述，紧固件 齿轮
弹簧 和焊接件等的画法，零件图，装配图，立体表面展开。
另外：
首先，要多注意观察，观察各种模型和机械零件，熟悉它们在不同视角下的样子，
然后把它们画成草图。 想我当年，不可能为了画个水库就跑到水库上看看，只能
先从基本几何形体和模型入手。
第二点，对于制图的一些理论和概念要搞懂，比如三视图是怎么形成的？一旦把这
些理解了，就会轻松很多。
第三，注意练习，循序渐进，一般课本上都会讲制图步骤，先按着他的来，比着课
本上的图画，先把课本上的图搞懂。随着练习理解制图的理论和概念，总结制图技
巧。有的理论实在理解不了，可尝试着用高中的立体几何论证一下。
第四，经常看图纸，你那里没有图书馆吗？没有的话就上外面的公共图书馆去借。
没有机械制图就看建筑制图，它们的理论都是相通的。你要尝试让图纸上的东西在
你的头脑里形成模型，而且是3D的。
第五，你将来一定会学计算机制图的，也可以结合电脑帮助你理解。
学习制图能够达到别人画的图你能看懂，你画的图别人理解不错就行了。
我看你老强调有答案的习题，其实这方面的材料是很少的。我当年学制图的时候，
我把我们学校的图书馆都翻过来了，只一本不伦不类的建筑制图的练习册，水利制
图的练习根本就没有，后来我还得找建筑系的借了一些书；虽然练习册很少，但是
图纸倒是很多。
你可以看图纸啊。你们那总会有机械的、零件的图纸吧。
你先把图纸看懂了，再比着葫芦画瓢。
一定要遵守制图步骤。：
公式表达
标准偏差(Std Dev,Standard Deviation) -统计学名词。一种量度数据分布的分散程度之
标准，用以衡量数据值偏离算术平均值的程度。标准偏差越小，这些值偏离平均值就越
少，反之亦然。标准偏差的大小可通过标准偏差与平均值的倍率关系来衡量。标准偏差
公式：S = Sqrt[(∑(xi-x拨)^2) /（N-1）]公式中∑代表总和，x拨代表x的均值，^2
代表二次方，Sqrt代表平方根。 例：有一组数字分别是200、50、100、200，求
它们的标准偏差。 x拨 = (200+50+100+200)/4 = 550/4 = 137.5 S^2 =
[(200-137.5)^2+(50-137.5)^2+(100-137.5)^2+(200-137.5)^2]/(4-1) 标准偏差
S = Sqrt(S^2) STDEV基于样本估算标准偏差。标准偏差反映数值相对于平均值
(mean) 的离散程度。 编辑本段语法 STDEV(number1,number2,...)
Number1,number2,... 是对应于总体中的样本的 1 到 30 个数字参数。 编辑本段说明
忽略逻辑值（TRUE 和 FALSE）和文本。如果不能忽略逻辑值和文本，请使用 STDEVA
函数。 STDEV 假设其参数是总体中的样本。如果数据代表整个样本总体，则应使用函
数 STDEVP 来计算标准偏差。 此处标准偏差的计算使用“无偏差”或“n-1”方法。
STDEV 的计算公式如下： 编辑本段标准偏差的计算步骤 标准偏差的计算步骤是：
步骤一、(每个样本数据 － 样本全部数据之平均值)。 步骤二、把步骤一所得的各
个数值相加。 步骤三、把步骤二的结果除以 (n - 1)（“n”指样本数目）。 步
骤四、从步骤三所得的数值之平方根就是抽样的标准偏差。 编辑本段例子 假设有
10 件工具在制造过程中是由同一台机器制造出来的，并取样为随机样本进行断裂强度
测量。
St1 St2 St3 St4 St5 St6 St7 St8 St9 St10
公式 说明（结果）
1345 1301 1368 1322 1310 1370 1318 1350 1303 1299
=STDEV([St1],
[St2], [St3], [St4],
[St5], [St6], [St7],
[St8], [St9], [St10])
断裂强度的标准偏
差 (27.46391572)
编辑本段标准差 标准差也被称为标准偏差，或者实验标准差，标准差(Standard
Deviation)各数据偏离平均数的距离（离均差）的平均数，它是离差平方和平均后的方根。
用σ表示。因此，标准差也是一种平均数。标准差是方差的算术平方根。 标准差能反映
一个数据集的离散程度。平均数相同的，标准差未必相同。 例如，A、B两组各有6位学生
参加同一次语文测验，A组的分数为95、85、75、65、55、45，B组的分数为73、72、71、
69、68、67。这两组的平均数都是70，但A组的标准差为17.08分，B组的标准差为2.16分，
说明A组学生之间的差距要比B组学生之间的差距大得多。 编辑本段标准偏差与标准差的
区别 标准差(Standard Deviation)各数据偏离平均数的距离（离均差）的平均数，它是
离差平方和平均后的方根。用σ表示。因此，标准差也是一种平均数。标准差是方差的算
术平方根。 标准差能反映一个数据集的离散程度。平均数相同的，标准差未必相同。 例
如，A、B两组各有6位学生参加同一次语文测验，A组的分数为95、85、75、65、55、45，
B组的分数为73、72、71、69、68、67。这两组的平均数都是70，但A组的标准差为17.08
分，B组的标准差为2.16分，说明A组学生之间的差距要比B组学生之间的差距大得多。
标准偏差(Std Dev,Standard Deviation) - 统计学名词。一种量度数据分布的分散程度之标
准，用以衡量数据值偏离算术平均值的程度。标准偏差越小，这些值偏离平均值就越少，反
之亦然。标准偏差的大小可通过标准偏差与平均值的倍率关系来衡量。标准偏差(Std
Dev,Standard Deviation) - 统计学名词。 一种量度数据分布的分散程度之标准，用以衡量
数据值偏离算术平均值的程度。标准偏差越小，这些值偏离平均值就越少，反之亦然。标准
偏差的大小可通过标准偏差与平均值的倍率关系来衡量。 标准偏差公式：S = Sqr(∑(xn-x
拨)^2 /(n-1)) 公式中∑代表总和，x拨代表x的算术平均值，^2代表二次方，Sqr代表平
方根。例：有一组数字分别是200、50、100、200，求它们的标准偏差。 x拨 =
(200+50+100+200)/4 = 550/4 = 137.5 S^2 =
((200-137.5)^2+(50-137.5)^2+(100-137.5)^2+(200-137.5)^2)/(4-1) =
(62.5^2+(-87.5)^2+(-37.5)^2+62.5^2)/3 = (3906.25+7656.25+1406.25+3906.25)/3 =
16875/3 = 5625 标准偏差 S = Sqr(5625) = 75
