机械制图基础知识大全

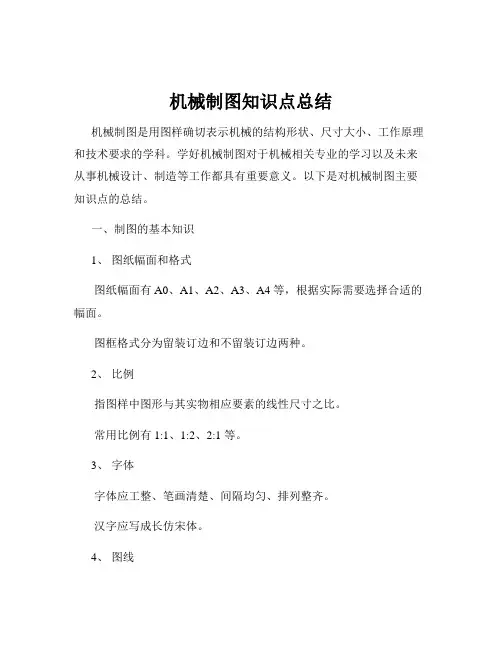

机械制图知识点总结机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。

学好机械制图对于机械相关专业的学习以及未来从事机械设计、制造等工作都具有重要意义。

以下是对机械制图主要知识点的总结。

一、制图的基本知识1、图纸幅面和格式图纸幅面有 A0、A1、A2、A3、A4 等，根据实际需要选择合适的幅面。

图框格式分为留装订边和不留装订边两种。

2、比例指图样中图形与其实物相应要素的线性尺寸之比。

常用比例有 1:1、1:2、2:1 等。

3、字体字体应工整、笔画清楚、间隔均匀、排列整齐。

汉字应写成长仿宋体。

4、图线粗实线、细实线、虚线、点画线等有不同的用途。

粗实线用于可见轮廓线，细实线用于尺寸线、尺寸界线等。

5、尺寸标注尺寸由尺寸界线、尺寸线、尺寸数字组成。

尺寸标注应符合国家标准，清晰、准确、完整。

二、投影法基础1、中心投影法投射线汇交于一点的投影法。

常用于绘制透视图，具有较强的立体感。

2、平行投影法投射线相互平行的投影法。

又分为正投影法和斜投影法，机械制图主要采用正投影法。

三、点、线、面的投影1、点的投影点的投影规律：点的正面投影与水平投影的连线垂直于 X 轴，点的正面投影与侧面投影的连线垂直于 Z 轴，点的水平投影到 X 轴的距离等于侧面投影到 Z 轴的距离。

2、直线的投影直线的投影特性：当直线平行于投影面时，投影反映实长；当直线垂直于投影面时，投影积聚为一点；当直线倾斜于投影面时，投影比实长短。

3、平面的投影平面的表示方法：用几何元素表示，如三角形、四边形等；用迹线表示。

四、基本几何体的投影1、棱柱由两个底面和若干个侧面组成，侧面为矩形。

投影特点：在与底面平行的投影面上，投影为多边形，反映底面实形；在其他投影面上，投影为矩形。

2、棱锥由一个底面和若干个三角形侧面组成。

投影特点：在与底面平行的投影面上，投影为多边形，反映底面实形；在其他投影面上，投影为三角形。

3、圆柱由两个底面和一个侧面组成，侧面为曲面。

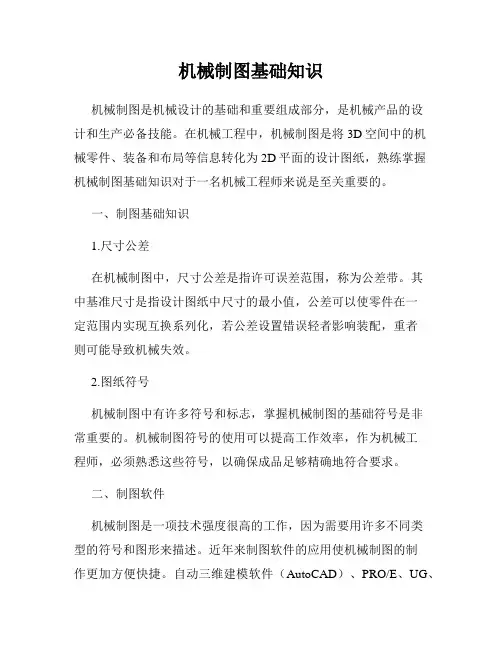

机械制图基础知识机械制图是机械设计的基础和重要组成部分，是机械产品的设计和生产必备技能。

在机械工程中，机械制图是将3D空间中的机械零件、装备和布局等信息转化为2D平面的设计图纸，熟练掌握机械制图基础知识对于一名机械工程师来说是至关重要的。

一、制图基础知识1.尺寸公差在机械制图中，尺寸公差是指许可误差范围，称为公差带。

其中基准尺寸是指设计图纸中尺寸的最小值，公差可以使零件在一定范围内实现互换系列化，若公差设置错误轻者影响装配，重者则可能导致机械失效。

2.图纸符号机械制图中有许多符号和标志，掌握机械制图的基础符号是非常重要的。

机械制图符号的使用可以提高工作效率，作为机械工程师，必须熟悉这些符号，以确保成品足够精确地符合要求。

二、制图软件机械制图是一项技术强度很高的工作，因为需要用许多不同类型的符号和图形来描述。

近年来制图软件的应用使机械制图的制作更加方便快捷。

自动三维建模软件（AutoCAD）、PRO/E、UG、SolidWorks等相应应用广泛。

使用这些制图软件需要有熟练的机械制图基础知识，了解这些软件的特点和功能，可以提高制图效率。

同时，也能够降低直接绘制手稿的风险。

三、标准零件制图标准零件制图是指为了增强机械元件的互换性与通用性，对一些常用元件进行规范化、标准化设计，以便在不同的机械装置中通用，这样做可以提高生产效率，节约材料成本。

标准零件制图一般都有特定的功能要求和标准的规格尺寸，因此制定标准零件的主要目的是与其他相同类型的元件兼容。

四、技能要求机械制图是一项复杂的技能，对设计者的技术水平要求非常高。

在翻译、绘图时，需要非常精细，考虑材料和加工工艺的具体要求，材料的适用性、形状、硬度等方面，以及加工工艺的实际操作规范。

此外，绘图时需要注意图纸的比例、标准符号和绘图风格，以及特殊标识要求。

五、总结在机械制图方面，精通基本知识非常必要。

了解机械制图的基本要求可以为设计者提供更好的方向，了解常用符号和标准零件制图将可以为你的工作带来很大的便利。

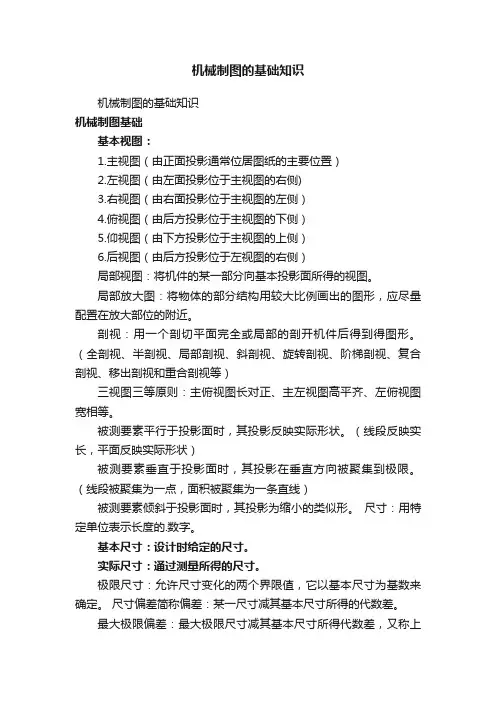

机械制图的基础知识
机械制图的基础知识
机械制图基础
基本视图：
1.主视图（由正面投影通常位居图纸的主要位置）
2.左视图（由左面投影位于主视图的右侧)
3.右视图（由右面投影位于主视图的左侧）
4.俯视图（由后方投影位于主视图的下侧）
5.仰视图（由下方投影位于主视图的上侧）
6.后视图（由后方投影位于左视图的右侧）
局部视图：将机件的某一部分向基本投影面所得的视图。

局部放大图：将物体的部分结构用较大比例画出的图形，应尽量配置在放大部位的附近。

剖视：用一个剖切平面完全或局部的剖开机件后得到得图形。

（全剖视、半剖视、局部剖视、斜剖视、旋转剖视、阶梯剖视、复合剖视、移出剖视和重合剖视等）
三视图三等原则：主俯视图长对正、主左视图高平齐、左俯视图宽相等。

被测要素平行于投影面时，其投影反映实际形状。

（线段反映实长，平面反映实际形状）
被测要素垂直于投影面时，其投影在垂直方向被聚集到极限。

（线段被聚集为一点，面积被聚集为一条直线）
被测要素倾斜于投影面时，其投影为缩小的类似形。

尺寸：用特定单位表示长度的.数字。

基本尺寸：设计时给定的尺寸。

实际尺寸：通过测量所得的尺寸。

极限尺寸：允许尺寸变化的两个界限值，它以基本尺寸为基数来确定。

尺寸偏差简称偏差：某一尺寸减其基本尺寸所得的代数差。

最大极限偏差：最大极限尺寸减其基本尺寸所得代数差，又称上
偏差。

最小极限偏差：最小极限尺寸减其基本尺寸所得代数差，又称下偏差。

极限偏差：上偏差与下偏差的统称。

实际偏差：实际尺寸减其基本尺寸所得的代数差。

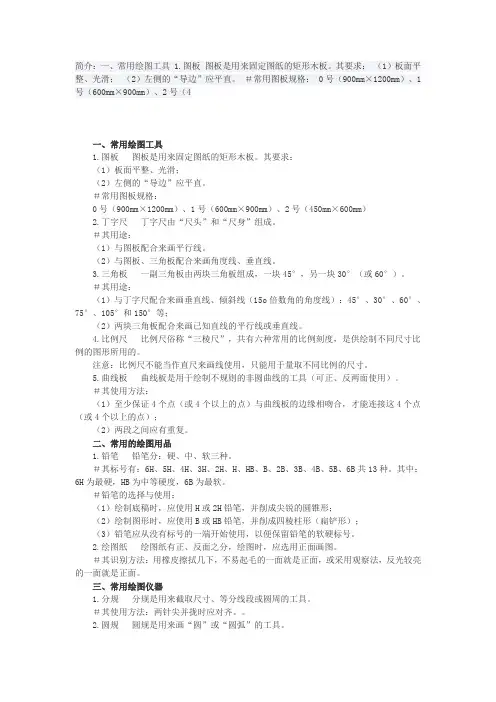

简介：一、常用绘图工具 1.图板图板是用来固定图纸的矩形木板。

其要求：（1）板面平整、光滑；（2）左侧的“导边”应平直。

＃常用图板规格： 0号（900mm×1200mm）、1号（600mm×900mm）、2号（4一、常用绘图工具1.图板图板是用来固定图纸的矩形木板。

其要求：（1）板面平整、光滑；（2）左侧的“导边”应平直。

＃常用图板规格：0号（900mm×1200mm）、1号（600mm×900mm）、2号（450mm×600mm）2.丁字尺丁字尺由“尺头”和“尺身”组成。

＃其用途：（1）与图板配合来画平行线。

（2）与图板、三角板配合来画角度线、垂直线。

3.三角板一副三角板由两块三角板组成，一块45°，另一块30°（或60°）。

＃其用途：（1）与丁字尺配合来画垂直线、倾斜线（15o倍数角的角度线）：45°、30°、60°、75°、105°和150°等；（2）两块三角板配合来画已知直线的平行线或垂直线。

4.比例尺比例尺俗称“三棱尺”，共有六种常用的比例刻度，是供绘制不同尺寸比例的图形所用的。

注意：比例尺不能当作直尺来画线使用，只能用于量取不同比例的尺寸。

5.曲线板曲线板是用于绘制不规则的非圆曲线的工具（可正、反两面使用）。

＃其使用方法：（1）至少保证4个点（或4个以上的点）与曲线板的边缘相吻合，才能连接这4个点（或4个以上的点）；（2）两段之间应有重复。

二、常用的绘图用品1.铅笔铅笔分：硬、中、软三种。

＃其标号有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13种。

其中：6H为最硬，HB为中等硬度，6B为最软。

＃铅笔的选择与使用：（1）绘制底稿时，应使用H或2H铅笔，并削成尖锐的圆锥形；（2）绘制图形时，应使用B或HB铅笔，并削成四棱柱形（扁铲形）；（3）铅笔应从没有标号的一端开始使用，以便保留铅笔的软硬标号。

• 右视图 • 主视图• 俯视图• 左视图后视图• 仰视图从右向左投射从下向上投射从后向前投射左视后视除后视图外，靠近主视图的一边是物体的后面高右左规律左视后视长可以采用向视图。

向视图是可自由配置的视图，它的标注方法为：在向视图的（×为大写的英文字母，等），并在相应视图的附近用箭头指明投影方向，并注写相同C CB用带字母的箭头指明要表达的部位和投射方向，并注明视图名称。

局部视图的范围用波浪线表示。

当表示的局部结构是完整的且外轮廓封闭时，波浪线可省略。

局部视图可按基本视图的配置形式配置，也可按向视图的配置形式配★增设一个与倾斜表面平行的辅助投影面。

★将倾斜部分向辅助投影面投射。

斜视图是物体向不平行于基本投影面的平面投射所得的视图。

斜视图通常配置在相应视图附近。

标注方法如上图.允许将斜视图旋转配置，但需在斜视图切面将机件剖开，移去剖切面和观察者之间的部分，将其余部分向投影面投射，并在剖面区域内画上剖面符号。

想象哪部分移走了？剖面区域的形状？哪些部分A(细单点长画线)。

表示剖切面起、迄和转折位置及投射通过机件的对称面或轴线且 平行或垂直于投影面。

剖切是一种假想4.全部画出虚线省略不画允许画少量虚线。

通用剖面线为细实线，最好与主要轮廓或剖面区域的对称线成 454545°°角；同一物体的各个剖面区域，其剖面线画法应一致。

B CAA AA不能表达外形存在什么问题？半剖视　以对称线为界，一半画视图，一半画剖视。

内、外形都需要表达，而形状又基本对称时。

画半剖视图时必须注意的问题：1234剖开物体所得的剖视图。

地剖开物体所得的剖视图。

可用双折线代替波浪线。

实心杆上有孔、槽时，应采用局部剖视。

2正确A－A5正确在一个视图中，局部剖的数量不宜过多。

AAA－AB。

A两剖切面的交线一般应与机件的轴线重合。

在剖切面后的其它结构仍按原来位置投射。

当机件的内部结构形状用一个剖切平面剖切不能表达完全，且机件又具有回转轴时。

机械制图基础知识一、制图基本概念1.比例图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比称为比例。

画图时应尽量采用1∶1的比例。

当机件很大或很小时，就要采用适当的比例，把机件缩小或放大画出。

但所采用的比例，一般应符合有关规定。

绘制同一机件的各个视图应采用相同的比例，并在标题栏的比例栏中填写。

图形不论放大或缩小，在标注尺寸时，应按机件的实际尺寸标注。

2.图线机件的图形是用各种不同粗细和型式的图线画成的。

图线的名称、型式、代号、宽度以及在图上的一般应用要按规定采用。

图线分粗细两种。

粗线的宽度b应按图形的大小及复杂程度，在0.5～2mm之间选择。

细线的宽度约为b/3。

在一幅图样中，相同线型的粗细和浓淡要基本一致。

二、正投影原理1.投影方法投影时由于光源不同，可以得到两种不同的投影方法。

（1）中心投影法当所有的投影线都从投影中心点发出时，这种投影法称中心投影法。

所得的投影比物体的轮廓大，不能作为绘制机械图样的基本方法。

（2）平行投影法当投影中心移至无限远处时，投影线可以看作是互相平行的，这种投影法称为平行投影法。

在平行投影中，又以投影线是否垂直投影面而分为斜投影法和正投影法。

①斜投影法投影线与投影面倾斜成一角度时的投影称为斜投影法。

②正投影法投影线垂直于投影面时的投影称为正投影法。

机械制图基础知识一、图样的表达方法 1.将机件向投影面投影时所得到的图形，称为视图。

视图有基本视图、局部视图、斜视图和旋转视图四种。

2.机件向基本投影面投影所得的图形，称为基本视图。

包含三个常用基本视图：1）主视图由前向后投影所得的视图，反映物体的长度和高度；2）俯视图由上向下投影所得的视图，反映物体的长度和宽度；3）左视图由左向右投影所得的视图，反映物体的高度和宽度；4）三个视图之间的投影规律为：主视、俯视长对正（等长）主视、左视高平齐（等高）俯视、左视宽相等（等宽）3.局部视图：将机件的某一部分向基本抽影面投影所得的视图，称为局部视图。

一般在局部视图上方标出视图的名称“X向”，在相应的视图四周用箭头指明投影方向，并注上同样的字母。

4.旋转视图：假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后再向该投影面投影所得的视图。

一般在旋转视图上方标出视图的名称“X向旋转”。

5.斜视图：用来表达机件上倾斜部分的实形，所以其余部分就不必全部画出而用波浪线断开。

6.剖视图：假想用剖切面剖开机件，将外在观看者和剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。

一般在剖视图上方标出“X-X”向。

按剖切范围的大小、剖视可分为全剖视图，半剖视图和局部视图。

1）全剖视图：用剖切面完全地剖开机件所得的视图。

适用于内形比较简单、形状比较简洁的零件。

2）半剖视图：当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以对称中心线为界，一半画也剖视，另一半画成视图的图形。

常采纳它来表达内形状状都比较简单的对称机件。

3）局部剖视图：用剖切面局部地剖开机件所得的剖视图。

7剖面图：用剖切面将机件的某处切断，仅画出的图形。

剖视图与剖面图的区分在于：剖面仅画出机件上剖切处断面的投影，而剖视图要求画出剖切后机件的投影。

8局部放大图：将机件的部份结构，用大于原图形的比例画出的图形。

二、尺寸及公差1.组合体是由若干个基本几何体按肯定的位置和方式组合而成，它的尺寸包括下列三种：1）定形尺寸表示各基本几何体大小（长、宽、高）的尺寸。

机械制图基本知识一、图纸幅面和格式1、绘制技术图样时，应优先采用基本幅面的图纸。

2、必要时，也允许选用加长幅面。

加长幅面尺寸是由基本幅面的短边成整数倍增加后得出的。

3、在图纸上必须用粗实线画出图框，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。

4、加长幅面的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。

例如A2X3的图框尺寸，按A1的图框尺寸确定。

5、每张图纸上都必须画出标题栏，位置应位于图纸的右下角。

6、标题栏的长边置于水平方向并与图纸的长边平行时，则构成X型图纸。

若标题栏的长边与图纸的长边垂直时，则构成Y型图纸。

在此情况下看图的方向与看标题栏的方向一致。

7、为了利用预先印制好的图纸，允许将X型图纸的短边或Y型图纸的长边置于水平位置使用（标题栏旋转到右上角），此时为了明确绘图与看图时的方向，应在图纸的下边对中符号处画出一个方向符号。

8、对中符号用粗实线绘制，线宽不小于0.5mm,长度从纸边界开始至伸入图框内约5mm,当对中符号处在标题栏范围内时，则伸入标题栏部分省略不画。

方向符号是用细实线绘制的等边三角形。

9、必要时，可以用细实线在图纸周边内画出分区，分区数目必须取偶数。

分区的编号沿上下方向用大写拉丁字母从上到下编写；沿水平方向用阿拉伯数字从左到右编写。

当分区数超过拉丁字母的总数时，可用双重字母编写，如AA,BB。

10、预先印制的图纸一般应具有图框、标题栏和对中符号三项基本内容。

二、比例1、比例图形与其实物相应要素的线性尺寸之比。

2、分三类原值比例1：1；放大比例比值大于1；缩小比例比值小于1。

3、比例一般应标注在标题栏中的比例栏内。

必要时，可在视图名称的下方或右侧标注比例。

三、字体1、书写字体必须做到：字体工整、笔画清楚、排列整齐、间隔均匀。

2、字体高度的公称尺寸系列为：1.8,2.5,3.5,5,7,10,17,20，如需要书写更大的字，其字体高度应按＜2的比率递增。
