机械制图基本知识

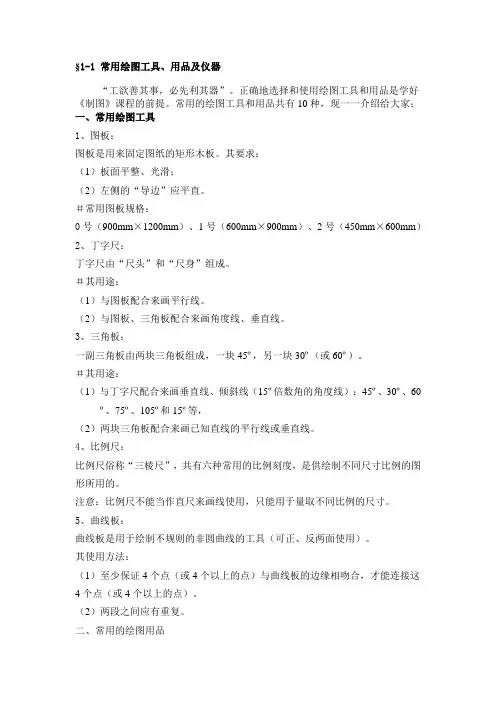

§1-1 常用绘图工具、用品及仪器“工欲善其事，必先利其器”。

正确地选择和使用绘图工具和用品是学好《制图》课程的前提。

常用的绘图工具和用品共有10种，现一一介绍给大家：一、常用绘图工具1、图板：图板是用来固定图纸的矩形木板。

其要求：（1）板面平整、光滑；（2）左侧的“导边”应平直。

＃常用图板规格：0号（900mm×1200mm）、1号（600mm×900mm）、2号（450mm×600mm）2、丁字尺：丁字尺由“尺头”和“尺身”组成。

＃其用途：（1）与图板配合来画平行线。

（2）与图板、三角板配合来画角度线、垂直线。

3、三角板：一副三角板由两块三角板组成，一块45º，另一块30º（或60º）。

＃其用途：（1）与丁字尺配合来画垂直线、倾斜线（15º倍数角的角度线）：45º、30º、60º、75º、105º和15º等，（2）两块三角板配合来画已知直线的平行线或垂直线。

4、比例尺：比例尺俗称“三棱尺”，共有六种常用的比例刻度，是供绘制不同尺寸比例的图形所用的。

注意：比例尺不能当作直尺来画线使用，只能用于量取不同比例的尺寸。

5、曲线板：曲线板是用于绘制不规则的非圆曲线的工具（可正、反两面使用）。

其使用方法：（1）至少保证4个点（或4个以上的点）与曲线板的边缘相吻合，才能连接这4个点（或4个以上的点）。

（2）两段之间应有重复。

二、常用的绘图用品1、铅笔：铅笔分：硬、中、软三种。

其标号有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13种。

其中：6H为最硬，HB为中等硬度，6B为最软。

铅笔的选择与使用：（1）绘制底稿时，应使用H或2H铅笔，并削成尖锐的圆锥形；（2）绘制图形时，应使用B或HB铅笔，并削成四棱柱形（扁铲形）。

（3）铅笔应从没有标号的一端开始使用，以便保留铅笔的软硬标号。

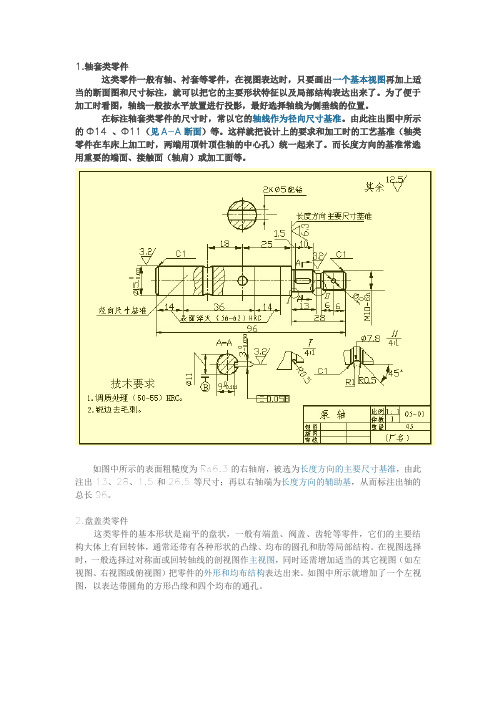

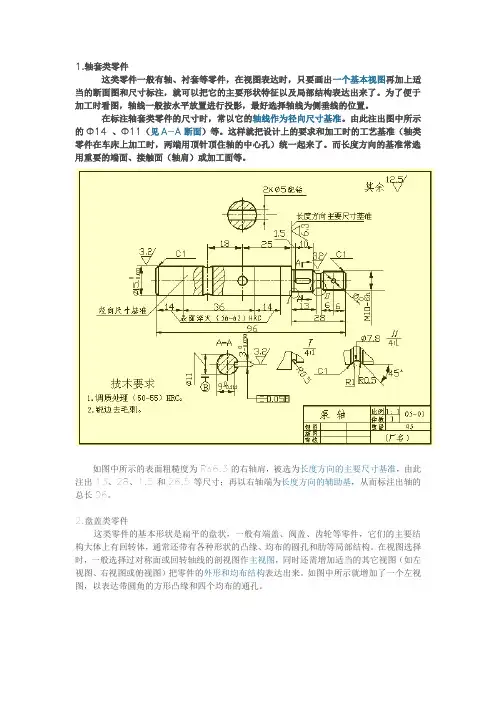

1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11（见A-A断面）等。

这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。

而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。

对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。

尺寸标注方法参见图。

4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。

机械制图识图基本知识一.零件图的作用与内容1.零件图的作用任何机械都是由许多零件组成的，制造机器就必须先制造零件。

零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。

2.零件图的内容一张完整的零件图应该包括以下内容，如图1所示图1箱盖的零件图（1）标题栏位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。

标题栏的方向与看图的方向应一致。

（2）一组图形用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。

（3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。

（4）技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。

二.零件图中的技术要求1.公差与配合公差反映的是零件的精度要求，配合反映的是零件之间相互结合的松紧关系。

（1）尺寸公差1）尺寸以特定单位表示线性尺寸值的数值如图2所示-, q 卜）‘必”&图2尺寸公差概念2）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。

3）实际尺寸通过测量获得的尺寸。

4）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。

5）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。

上下偏差统称为极限偏差，偏差可正可负。

6）尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动量。

尺寸公差永为正值例如：①20 0.5 ；其中e20为基本尺寸，0.81为公差。

0.5为上偏差，-0.31-0.31为下偏差。

20.5和19.69分别为最大最小极限尺寸。

7）零线在极限与配合图中，表示基本尺寸的一条直线，以其为基准确定偏差和公差。

8）标准公差极限与配合制中，所规定的任一公差。
