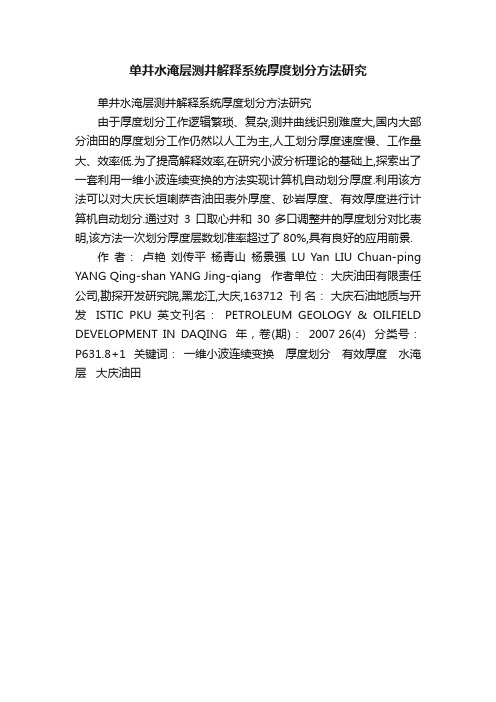

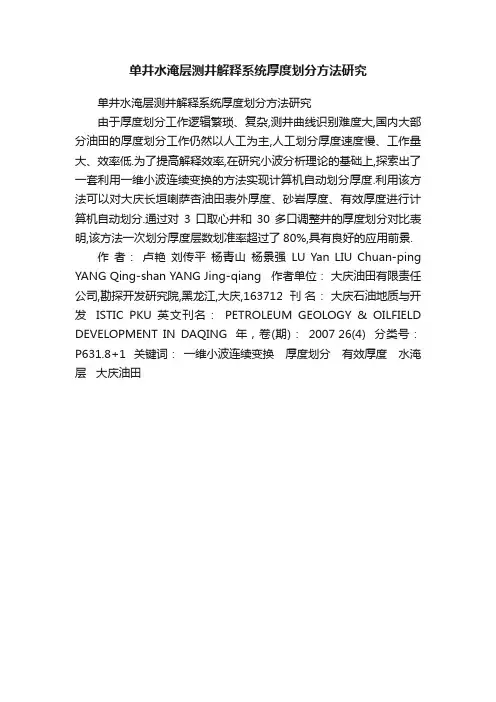

单井水淹层测井解释系统厚度划分方法研究
单井水淹层测井解释系统厚度划分方法研究
由于厚度划分工作逻辑繁琐、复杂,测井曲线识别难度大,国内大部分油田的厚度划分工作仍然以人工为主,人工划分厚度速度慢、工作量大、效率低.为了提高解释效率,在研究小波分析理论的基础上,探索出了一套利用一维小波连续变换的方法实现计算机自动划分厚度.利用该方法可以对大庆长垣喇萨杏油田表外厚度、砂岩厚度、有效厚度进行计算机自动划分.通过对3口取心井和30多口调整井的厚度划分对比表明,该方法一次划分厚度层数划准率超过了80%,具有良好的应用前景.
作者：卢艳刘传平杨青山杨景强LU Yan LIU Chuan-ping YANG Qing-shan YANG Jing-qiang 作者单位：大庆油田有限责任公司,勘探开发研究院,黑龙江,大庆,163712 刊名：大庆石油地质与开发ISTIC PKU 英文刊名：PETROLEUM GEOLOGY & OILFIELD DEVELOPMENT IN DAQING 年，卷(期)：2007 26(4) 分类号：P631.8+1 关键词：一维小波连续变换厚度划分有效厚度水淹层大庆油田。

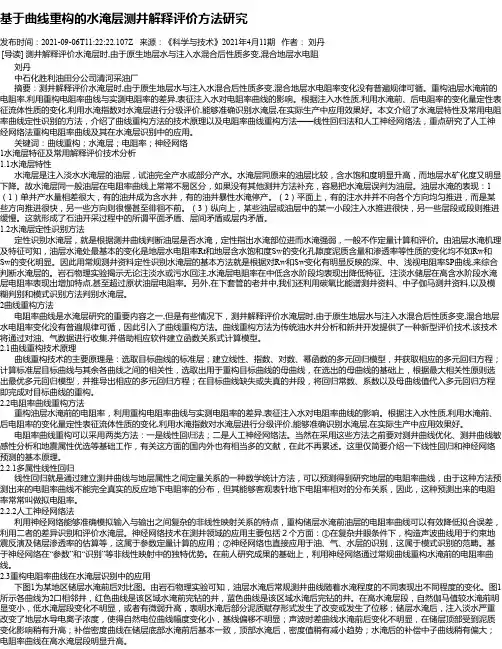

基于曲线重构的水淹层测井解释评价方法研究发布时间：2021-09-06T11:22:22.107Z 来源：《科学与技术》2021年4月11期作者：刘丹[导读] 测井解释评价水淹层时,由于原生地层水与注入水混合后性质多变,混合地层水电阻刘丹中石化胜利油田分公司清河采油厂摘要：测井解释评价水淹层时,由于原生地层水与注入水混合后性质多变,混合地层水电阻率变化没有普遍规律可循。
重构油层水淹前的电阻率,利用重构电阻率曲线与实测电阻率的差异,表征注入水对电阻率曲线的影响。
根据注入水性质,利用水淹前、后电阻率的变化量定性表征流体性质的变化,利用水淹指数对水淹层进行分级评价,能够准确识别水淹层,在实际生产中应用效果好。
本文介绍了水淹层特性及常用电阻率曲线定性识别的方法，介绍了曲线重构方法的技术原理以及电阻率曲线重构方法——线性回归法和人工神经网络法，重点研究了人工神经网络法重构电阻率曲线及其在水淹层识别中的应用。
关键词：曲线重构；水淹层；电阻率；神经网络1水淹层特征及常用解释评价技术分析1.1水淹层特性水淹层是注入淡水水淹层的油层，试油完全产水或部分产水。
水淹层同原来的油层比较，含水饱和度明显升高，而地层水矿化度又明显下降。
故水淹层同一般油层在电阻率曲线上常常不易区分，如果没有其他测井方法补充，容易把水淹层误判为油层。
油层水淹的表现：1（1）单井产水量相差很大，有的油井成为含水井，有的油井暴性水淹停产。
（2）平面上，有的注水井并不向各个方向均匀推进，而是某些方向推进很快，另一些方向则很慢甚至徘徊不前。
（3）纵向上，某些油层或油层中的某一小段注入水推进很快，另一些层段或段则推进缓慢。
这就形成了石油开采过程中的所谓平面矛盾、层间矛盾或层内矛盾。
1.2水淹层定性识别方法定性识别水淹层，就是根据测井曲线判断油层是否水淹，定性指出水淹部位进而水淹强弱，一般不作定量计算和评价。
由油层水淹机理及特征可知，油层水淹处最基本的变化是地层水电阻率Rt和地层含水饱和度Sw的变化孔隙度泥质含量和渗透率等性质的变化均不如Rw和Sw的变化明显。
水淹层测井解释方法及应用Ξ吴 畏(大庆油田勘探开发研究院油藏评价室 163712) 摘 要:本文课题主要以研究对象的地质状况及岩石物性资料、试油试水资料等与测井资料的关系,在对水淹层特征及影响因素进行分析研究的基础上,总结出一套水淹层测井解释的适用方法。
本文主要介绍:利用混合地层水电阻率法定量解释水淹层的情况。
关键词:混合地层水;水淹层1 概述目前各大油田相继进入勘探开发后期,水驱油田测井解释方法的研究就被提到议事日程之上。
然而由于国内大油田的地质结构、开发现状及资源条件等均不同,尚没有一种通用、有效的水淹层解释方法。
对某油田而言,在注水开发早期,注入水一般都是淡水(或少量的淡、污水混注);到了开发中期,注入水一般以淡、污水混注为主;到了开发中后期,随着地下水采出量的增加,注入水一般以污水回注为主。
这样就使地层水性质变化很大,随着注水时间延长,储层的岩性、物性、电性、含油性差异也增大,给水淹层解释带来相当大的困难。
本文主要以某油田两个开发断块为研究对象,根据该断块的地质状况及岩石、物性资料等,在对水淹层特征及影响因素进行分析研究的基础上,总结出一套水淹层测井解释的适用方法,主要内容包括:(1)测井资料的环境校正及标准化方法研究;(2)利用分形几何、神经网络技术进行岩性划分;(3)利用优化方法(动态规划)进行井间储层对比。
(4)水淹层定性、定量解释方法研究。
①利用模糊数学原理定性解释水淹层;②利用优化方法定量解释水淹层;③利用4m电阻率相对值法定量解释水淹层;④利用混合地层水电阻率法定量解释水淹层。
(5)水淹层解释成果质量控制方法研究。
本文将主要介绍利用混合地层水电阻率法定量解释水淹层的方法和应用效果。
2 水淹层测井解释方法211 定性解释方法水淹层的定性解释方法,是老油田加密、调整过程中现场解释的一项重要技术。
定性识别水淹层,就是根据测井曲线判断油层是否水淹。
由水淹层水淹机理及特征可知,油层水淹处最基本的变化是地层水电阻率R w和地层含水饱和度的变化,孔隙度泥质含量和渗透率等性质的变化均不如R w和S w的变化明显。

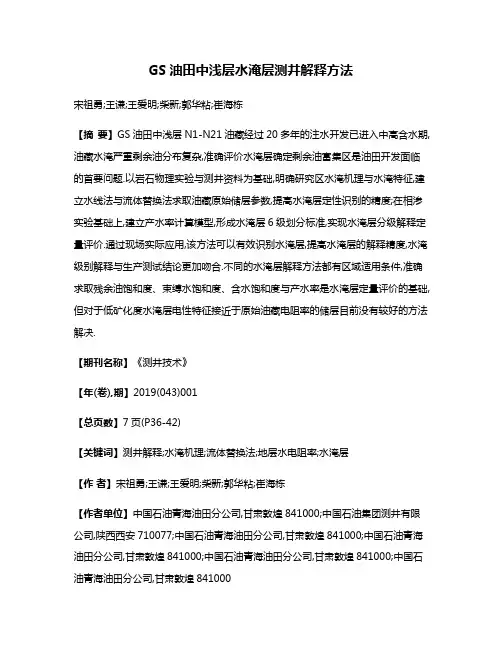

GS油田中浅层水淹层测井解释方法宋祖勇;王谦;王爱明;柴新;郭华粘;崔海栋【摘要】GS油田中浅层N1-N21油藏经过20多年的注水开发已进入中高含水期,油藏水淹严重剩余油分布复杂,准确评价水淹层确定剩余油富集区是油田开发面临的首要问题.以岩石物理实验与测井资料为基础,明确研究区水淹机理与水淹特征,建立水线法与流体替换法求取油藏原始储层参数,提高水淹层定性识别的精度;在相渗实验基础上,建立产水率计算模型,形成水淹层6级划分标准,实现水淹层分级解释定量评价.通过现场实际应用,该方法可以有效识别水淹层,提高水淹层的解释精度,水淹级别解释与生产测试结论更加吻合.不同的水淹层解释方法都有区域适用条件,准确求取残余油饱和度、束缚水饱和度、含水饱和度与产水率是水淹层定量评价的基础,但对于低矿化度水淹层电性特征接近于原始油藏电阻率的储层目前没有较好的方法解决.【期刊名称】《测井技术》【年(卷),期】2019(043)001【总页数】7页(P36-42)【关键词】测井解释;水淹机理;流体替换法;地层水电阻率;水淹层【作者】宋祖勇;王谦;王爱明;柴新;郭华粘;崔海栋【作者单位】中国石油青海油田分公司,甘肃敦煌841000;中国石油集团测井有限公司,陕西西安710077;中国石油青海油田分公司,甘肃敦煌841000;中国石油青海油田分公司,甘肃敦煌841000;中国石油青海油田分公司,甘肃敦煌841000;中国石油青海油田分公司,甘肃敦煌841000【正文语种】中文【中图分类】P631.840 引言GS油田中浅层N1-N21油藏地层饱压差小,溶解气量少,油藏综合弹性压缩系数较小,边水驱动能量弱,因此,采取了早期注水保持地层能量的开发方式。
采用井距250～300 m的反九点法注采井网,经过20多年的开发后油藏水淹严重,含水率较高,剩余油分布复杂,水淹层解释符合率较低,制约了油藏开发方案编制与精细治理措施制定。
研究区水淹层解释评价工作主要依据测井资料进行定性识别[1-4],结合生产动态与地层水化验分析资料,依据阿尔奇公式求取含水饱和度评价水淹程度。
L油田水淹层测井解释方法研究
L油田储层地质情况复杂，断块发育，地层水变化复杂，水淹后测井曲线的水淹特征不明显，水淹层解释比较困难。
针对油田储层实际特点，从岩石物理实验、相渗实验入手结合取心资料以及加密调整井的生产数据，采用理论与实际相结合的方法，研究和总结了工区水淹特征和水淹规律，形成了定性识别和定量计算判别储层水淹级别的方法，经油田试油和密闭取心资料验证，符合度高，适用性强，为油田后期的进一步开发和提高油气采收率提供了重要的解释方法。
标签：水淹层；测井解释；测井响应；电阻率相对值
目前各大油田相继进入勘探开发后期，为了提高采油效率，各油田都不同程度地采用了注水驱油的方法，水驱油田测井资料的正确解释是十分重要的[1-2]。
针对L油田地质情况复杂、断块发育、注水效果差、井网不完善的特点，从岩石物理实验、相渗入手结合取心资料以及加密调整井的生产数据，采用理論与实际相结合的方法，研究和总结了工区水淹特征和水淹规律，形成了定性识别和定量计算判别储层水淹级别的方法[3-4]。
1 水淹层测井响应特征分析
L油田属于中孔、中低渗油田，分析研究区块水淹后测井曲线特征，油层水淹后，由于含油饱和度降低导致侧向电阻率曲线数值下降，被水淹的局部部位出现凹凸现象；水淹层具有局部水淹或水淹不均的特点，自然电位基线在部分水淹的地方发生偏移，但在测井曲线图上反映不明显。
2 水淹层定性划分
对于研究区块，由于其独特的地质条件、沉积条件和人为因素的影响，使得除了电阻率曲线外，其他测井曲线反应都不明显，因此，能够用来判别水淹与否或水淹程度的测井信息主要为电阻率曲线。
由于电阻率的大小与孔隙度、含油饱和度、混合地层水电阻率以及泥质含量等有关，因此本身的大小也不能判断是否水淹或水淹程度，通过实验和观察得到的水淹层电阻率降低一般是指相对值，即水淹情况下的电阻率与没有水淹情况下的电阻率相比较而言的。
用数学式表示这种降低的方式：
ΔR=（Rti-Rt）/Rti
其中，ΔR表示水淹以后同没有水淹以前相比电阻率的变化率；Rt表示当前地层的电阻率，Ω.m；Rti表示原始地层电阻率，Ω.m。
当ΔR趋近于0，则说明没有发生水淹；ΔR越大，说明水淹越严重。
其关键是获得原始地层电阻率Rti 值，认为原始油层的含水饱和度为束缚水饱和度，可以直接用层状泥质模型求得：
1/Rti=Vcl/Rcl+（1-Vcl）ФmSwin/（a*Rwi）
根据投产层位的水淹状况分弱水淹、中水淹、强水淹、特强水淹三类对计算的电阻率变化率进行统计，如图1所示：
由图1可以大致看出，弱水淹层电阻率变化率一般<0.35；中水淹层电阻率变化率分布在0.35～0.5之间；强、特强水淹层电阻率变化率在0.5之间，由此可以根据电阻率变化率对水淹级别做出初步定性划分。
3 水淹层定量解释
3.1 孔隙度、渗透率计算
通过对研究区块102块岩心进行岩石物理实验、水驱实验以及相渗实验，由于常规孔隙度测井曲线只有声波曲线，因此运用相关性分析方法和线性回归方法得到区块的孔隙度模型POR=-2.658*IGR+0.2505*AC-53.99和渗透率模型K=0.136*POR7.2*Swb-4.8。
由图2可知，计算的孔隙度与岩心分析的孔隙度较接近，而计算的渗透率与岩心分析的渗透率也基本都在一个数量级内，由此可见建立的孔渗模型比较可信。
3.2 束缚水、残余油饱和度计算
对于不同的储集层，其束缚水饱和度与砂岩类型和孔隙度有关，变化范围相当大。
粒度中值和孔隙度对束缚水饱和度影响最大，粘土含量和岩石润湿性也有一定影响。
用孔隙度、泥质含量和润湿性建立Swb经验关系：
Swb=[a-lg（Ф/Vsh-b）]*100/c
式中，a、b、c-与岩性有关的统计经验系数，通常a=1.145，b=0.25，c=3.228；当Φ/Vsh<0.26 时，取Φ/Vsh=0.26，当计算的结果Swb≤15%，取Swb=15%。
对取心井实验数据归为后，可建立试油数据与测井数据之间的相关关系。
3.3 含水饱和度计算
研究区块岩性主要以泥质砂岩位置，常规的阿尔奇公式只适用于纯砂岩地层，因为它忽略了泥质的附加导电作用，使得计算的含水饱和度偏高。
研究中，根据计算的含水饱和度与岩心分析饱和度（归为后）进行对比，发现印度尼西亚公式计算效果较好，因此实际处理中，我们选取印度尼西亚公式进行饱和度计算。
饱和度计算中的关键参数地层水电阻率Rw来源于区块的水分析资料，将采出水化验分析的各离子含量等效为Na+含量，再根据斯伦贝谢的图版即可得到对
应地层温度下的地层水电阻率值。
4 L油田水淹层解释应用效果
对L油田71口井共201个试油层位进行了验证，其中168个层位与出产含水情况相符合，占总层数的83.6%，总体效果比较明显。
计算的含水饱和度与岩心分析饱和度比较接近，产水率计算结果主要为强水淹、特强水淹，在解释层段与试油结论符合率达到85.3%，应用效果较理想。
5 结束语
统计表明：能够普遍反映水淹特征的测井曲线一般为自然电位、电阻率。
电阻率曲线主要表现为纵向形态和相对值的变化。
采用两步法：一是根据测井曲线水淹特征进行定性判断；二是依据建立的模型进行定量计算，进而判断水淹级别，由此可以提高水淹层解释的准确性。
参考文献
[1]雍世和，张超谟.测井数据处理与综合解释[M].东营：中国石油大学出版社，2007.
[2]高印军，李才雄，等.水淹层测井解释技术研究与应用[J].石油勘探与开发，2001.

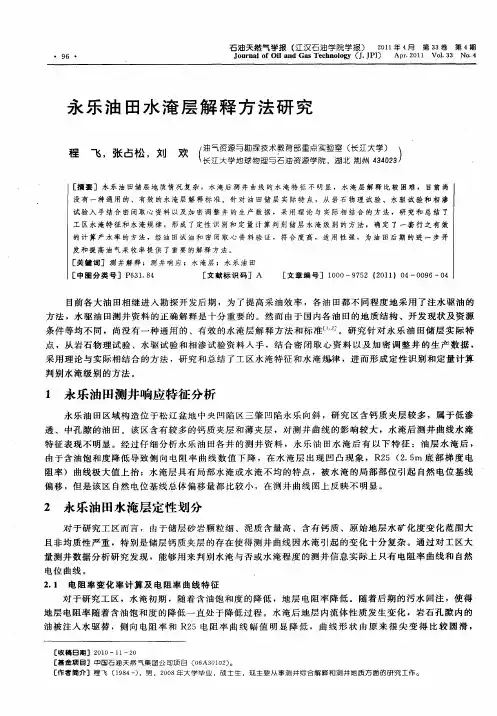

[3]程飞，张占松，等.永乐油田水淹层解释方法研究[J].石油天然气学报，2011.
[4]邵德艳，姜在兴，等.H区块萨尔图油层水淹层解释方法研究及应用[J].测井技术，2010.
作者简介：段迎利（1989-），女，2012年毕业于长江大学，在读硕士生，现主要从事油藏动态监测方面的研究工作。
