54随着油田的深入开发，石油开采进入后期阶段，储层高含水已成为普遍现象，采油的难度日益加大，水淹层的解释分析日益受到重视，有效的评价水淹层，搞清地下油水分布，对于提高产能具有十分重要的意义。
油层水淹后，储层的流体比例、泥质含量、地层水矿化度及岩性的亲油水性等均会发生不同程度的变化，因此储层的岩性、物性、油性、电性声学性特征也会出现比较明显的变化，水淹程度较高，当储层被水淹时，自然伽马发生畸变，自然电位基线漂移，电阻率数值和形态、地层压力和原始油层相比均发生不同程度的变化。
因此，测井曲线对水淹层的判别比较直观，准确。
目前常用的测井判别水淹层的方法主要有裸眼井的自然电位基线偏移法、电阻率变化法、地层压力指示综合研究法和一些新方法以及开发测井中的生产动态监测，碳氧比测井等。
本文主要以裸眼井资料的一些常用测井方法为例，通过介绍水淹层对常规测井中的曲线的影响来确定判别水淹层。
水淹层的基本特征级常用分级，如表1所示。
产水率范围水淹级别F ：≤10%油层10%＜FW ≤40%4级（弱）水淹层40%＜FW ≤60%3级（中）水淹层60%＜FW ≤80%2级（较强）水淹层FW ＞80%1级（强）水淹层1 水淹层评价方法应用实例（1）自然电位基线偏移法：水淹层处自然电位曲线会发生基线偏移。
3োሖ图1 自然电位曲线发生偏移3号层自然电位基线发生明显偏移（见图1），为水淹层特征，解释为2级水淹层。
投产日产液30t，日产水15t，含水率50%。
（2）电阻率变化法通常情况下，油层电阻率较高，水淹后，油层电阻率会下降，通过与原始地层电阻率对比可判断是否水淹。
油层电阻率下降的越多，水淹越严重。
53号层对应邻井强吸水层，该层物性好，自然电位异常幅度较大，基线有偏移，且电阻率与原始地层电阻率（5Ω·m）比明显下降，解释为2级水淹层。
投产日产液37.2方，油10.8t，含水71%。
如果油层强淡水水淹时，部分储层也会出现电阻率异常高，甚至高于原始地层电阻率的情况，这种情况通常要认真分析后判别油层是否水淹。
水淹层测井评价方法
水淹层测井评价是一种重要的地质勘探方法，它的目的是对地层中的水体的性质、质量和地质结构进行准确的评价。
水淹层测井评价技术是在深度钻井过程中，利用钻井记录获取的信息，对地层中的淹水面、水体性质和分布变化等进行综合推断，从而获得准确准确的水淹层信息。
水淹层测井评价是根据深度钻井记录获取的信息，来确定淹水面和水体流动性和质量的变化情况，从而评价水淹层的整体情况。
一般来说，水淹层测井评价可以分为三个步骤：第一步是观测记录的质量评价、第二步是分析和模拟水淹层测井数据者，最后一步就是划分水淹层的区域特征。
第一步，钻井记录质量评价，一般采用技术性指标，如起采深度、采样率、采样模式、精度和可信度等来评价记录的质量，其中可信度指标是很重要的指标，它会影响到钻井深度及其下方地层的性质特征，以及淹水面的准确性和可靠性。
第二步，分析模拟钻井数据，钻井测井评价的最终效果取决于钻井数据的分析模拟。
首先，根据所测得的钻遇结果，对地层特征进行识别；其次，根据比重、沉积量、可压缩比、含水率、气体分布等参数，采用模拟计算程序模拟计算地层的水体流动特征；最后，根据模拟计算的结果，估算水体的物理性质特征，如压力、渗透率等。
第三步，划分水淹层的区域特征，一般通过观测记录和钻遇分析结果，以及模拟计算结果，综合确定淹水面的形态及其地质特征，从
而划分水淹层的区域特征。
水淹层测井评价是一项复杂的工作，需要对地层的形态特征及其地质构造有一定的认识，并具有较强的计算能力及经验判断能力，以及较高的深井技术水平，方能够准确掌握地层中的水淹层信息并做出准确的评价。

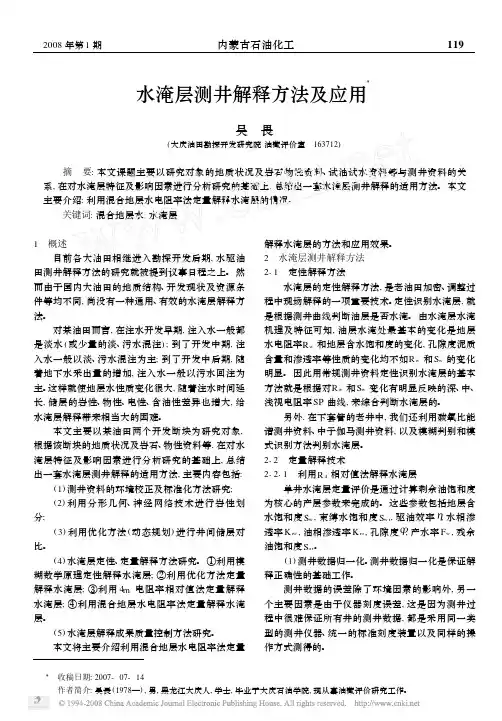

水淹层测井解释方法及应用Ξ吴 畏(大庆油田勘探开发研究院油藏评价室 163712) 摘 要:本文课题主要以研究对象的地质状况及岩石物性资料、试油试水资料等与测井资料的关系,在对水淹层特征及影响因素进行分析研究的基础上,总结出一套水淹层测井解释的适用方法。
本文主要介绍:利用混合地层水电阻率法定量解释水淹层的情况。
关键词:混合地层水;水淹层1 概述目前各大油田相继进入勘探开发后期,水驱油田测井解释方法的研究就被提到议事日程之上。
然而由于国内大油田的地质结构、开发现状及资源条件等均不同,尚没有一种通用、有效的水淹层解释方法。
对某油田而言,在注水开发早期,注入水一般都是淡水(或少量的淡、污水混注);到了开发中期,注入水一般以淡、污水混注为主;到了开发中后期,随着地下水采出量的增加,注入水一般以污水回注为主。
这样就使地层水性质变化很大,随着注水时间延长,储层的岩性、物性、电性、含油性差异也增大,给水淹层解释带来相当大的困难。
本文主要以某油田两个开发断块为研究对象,根据该断块的地质状况及岩石、物性资料等,在对水淹层特征及影响因素进行分析研究的基础上,总结出一套水淹层测井解释的适用方法,主要内容包括:(1)测井资料的环境校正及标准化方法研究;(2)利用分形几何、神经网络技术进行岩性划分;(3)利用优化方法(动态规划)进行井间储层对比。
(4)水淹层定性、定量解释方法研究。
①利用模糊数学原理定性解释水淹层;②利用优化方法定量解释水淹层;③利用4m电阻率相对值法定量解释水淹层;④利用混合地层水电阻率法定量解释水淹层。
(5)水淹层解释成果质量控制方法研究。
本文将主要介绍利用混合地层水电阻率法定量解释水淹层的方法和应用效果。
2 水淹层测井解释方法211 定性解释方法水淹层的定性解释方法,是老油田加密、调整过程中现场解释的一项重要技术。
定性识别水淹层,就是根据测井曲线判断油层是否水淹。
由水淹层水淹机理及特征可知,油层水淹处最基本的变化是地层水电阻率R w和地层含水饱和度的变化,孔隙度泥质含量和渗透率等性质的变化均不如R w和S w的变化明显。

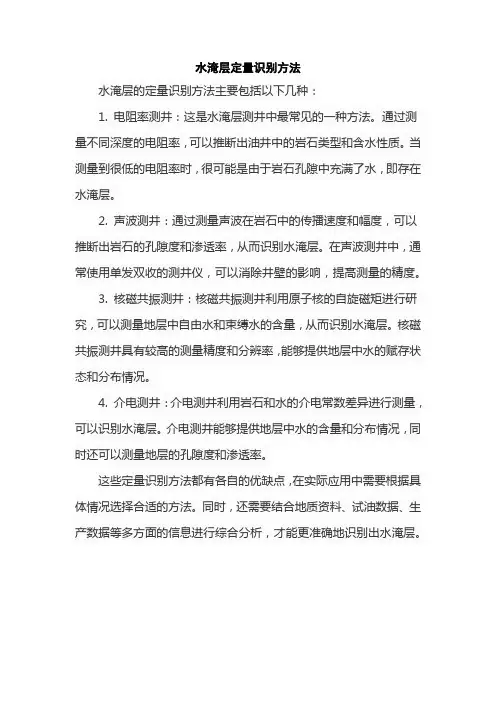

水淹层定量识别方法
水淹层的定量识别方法主要包括以下几种：
1. 电阻率测井：这是水淹层测井中最常见的一种方法。
通过测量不同深度的电阻率，可以推断出油井中的岩石类型和含水性质。
当测量到很低的电阻率时，很可能是由于岩石孔隙中充满了水，即存在水淹层。
2. 声波测井：通过测量声波在岩石中的传播速度和幅度，可以推断出岩石的孔隙度和渗透率，从而识别水淹层。
在声波测井中，通常使用单发双收的测井仪，可以消除井壁的影响，提高测量的精度。
3. 核磁共振测井：核磁共振测井利用原子核的自旋磁矩进行研究，可以测量地层中自由水和束缚水的含量，从而识别水淹层。
核磁共振测井具有较高的测量精度和分辨率，能够提供地层中水的赋存状态和分布情况。
4. 介电测井：介电测井利用岩石和水的介电常数差异进行测量，可以识别水淹层。
介电测井能够提供地层中水的含量和分布情况，同时还可以测量地层的孔隙度和渗透率。
这些定量识别方法都有各自的优缺点，在实际应用中需要根据具体情况选择合适的方法。
同时，还需要结合地质资料、试油数据、生产数据等多方面的信息进行综合分析，才能更准确地识别出水淹层。

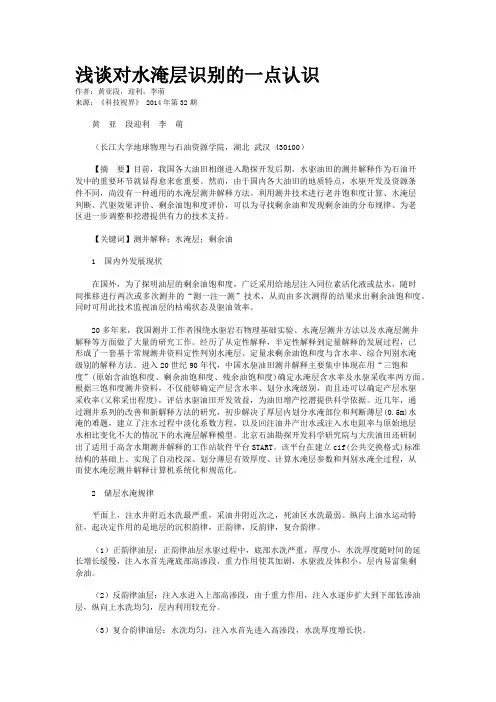

浅谈对水淹层识别的一点认识作者：黄亚段，迎利，李萌来源：《科技视界》 2014年第32期黄亚段迎利李萌（长江大学地球物理与石油资源学院，湖北武汉 430100）【摘要】目前，我国各大油田相继进入勘探开发后期，水驱油田的测井解释作为石油开发中的重要环节就显得愈来愈重要。
然而，由于国内各大油田的地质特点，水驱开发及资源条件不同，尚没有一种通用的水淹层测井解释方法。
利用测井技术进行老井饱和度计算、水淹层判断、汽驱效果评价、剩余油饱和度评价，可以为寻找剩余油和发现剩余油的分布规律、为老区进一步调整和挖潜提供有力的技术支持。
【关键词】测井解释；水淹层；剩余油1 国内外发展现状在国外，为了探明油层的剩余油饱和度，广泛采用给地层注入同位素活化液或盐水，随时间推移进行两次或多次测井的“测一注一测”技术，从而由多次测得的结果求出剩余油饱和度。
同时可用此技术监视油层的枯竭状态及驱油效率。
20多年来，我国测井工作者围绕水驱岩石物理基础实验、水淹层测井方法以及水淹层测井解释等方面做了大量的研究工作。
经历了从定性解释，半定性解释到定量解释的发展过程，已形成了一套基于常规测井资料定性判别水淹层、定量求剩余油饱和度与含水率、综合判别水淹级别的解释方法。
进入20世纪90年代，中国水驱油田测井解释主要集中体现在用“三饱和度”(原始含油饱和度、剩余油饱和度、残余油饱和度)确定水淹层含水率及水驱采收率两方面。
根据三饱和度测井资料，不仅能够确定产层含水率、划分水淹级别，而且还可以确定产层水驱采收率(又称采出程度)，评估水驱油田开发效益，为油田增产挖潜提供科学依据。
近几年，通过测井系列的改善和新解释方法的研究，初步解决了厚层内划分水淹部位和判断薄层(0.5m)水淹的难题，建立了注水过程中淡化系数方程，以及回注油井产出水或注入水电阻率与原始地层水相比变化不大的情况下的水淹层解释模型。
北京石油勘探开发科学研究院与大庆油田还研制出了适用于高含水期测井解释的工作站软件平台START。

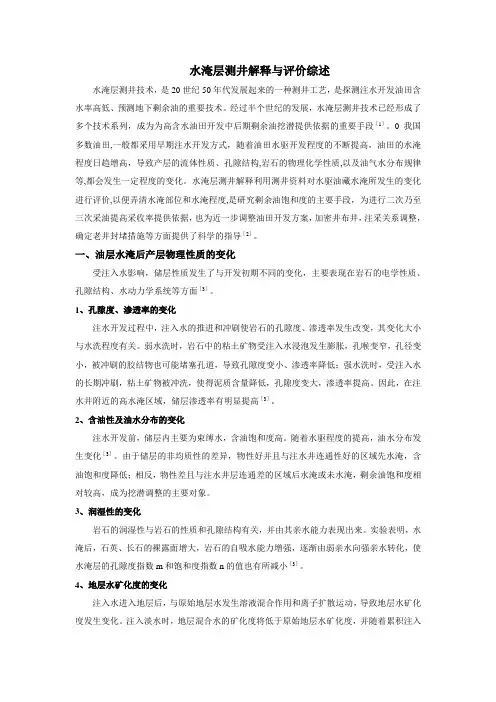

水淹层测井解释与评价综述水淹层测井技术，是20世纪50年代发展起来的一种测井工艺，是探测注水开发油田含水率高低、预测地下剩余油的重要技术。
经过半个世纪的发展，水淹层测井技术已经形成了多个技术系列，成为为高含水油田开发中后期剩余油挖潜提供依据的重要手段［1］。
0我国多数油田,一般都采用早期注水开发方式，随着油田水驱开发程度的不断提高，油田的水淹程度日趋增高，导致产层的流体性质、孔隙结构,岩石的物理化学性质,以及油气水分布规律等,都会发生一定程度的变化。
水淹层测井解释利用测井资料对水驱油藏水淹所发生的变化进行评价,以便弄清水淹部位和水淹程度,是研究剩余油饱和度的主要手段，为进行二次乃至三次采油提高采收率提供依据，也为近一步调整油田开发方案，加密井布井，注采关系调整，确定老井封堵措施等方面提供了科学的指导［2］。
一、油层水淹后产层物理性质的变化受注入水影响，储层性质发生了与开发初期不同的变化，主要表现在岩石的电学性质、孔隙结构、水动力学系统等方面［3］。
1、孔隙度、渗透率的变化注水开发过程中，注入水的推进和冲刷使岩石的孔隙度、渗透率发生改变，其变化大小与水洗程度有关。
弱水洗时，岩石中的粘土矿物受注入水浸泡发生膨胀，孔喉变窄，孔径变小，被冲刷的胶结物也可能堵塞孔道，导致孔隙度变小、渗透率降低；强水洗时，受注入水的长期冲刷，粘土矿物被冲洗，使得泥质含量降低，孔隙度变大，渗透率提高。
因此，在注水井附近的高水淹区域，储层渗透率有明显提高［3］。
2、含油性及油水分布的变化注水开发前，储层内主要为束缚水，含油饱和度高。
随着水驱程度的提高，油水分布发生变化［3］。
由于储层的非均质性的差异，物性好并且与注水井连通性好的区域先水淹，含油饱和度降低；相反，物性差且与注水井层连通差的区域后水淹或未水淹，剩余油饱和度相对较高，成为挖潜调整的主要对象。
3、润湿性的变化岩石的润湿性与岩石的性质和孔隙结构有关，并由其亲水能力表现出来。

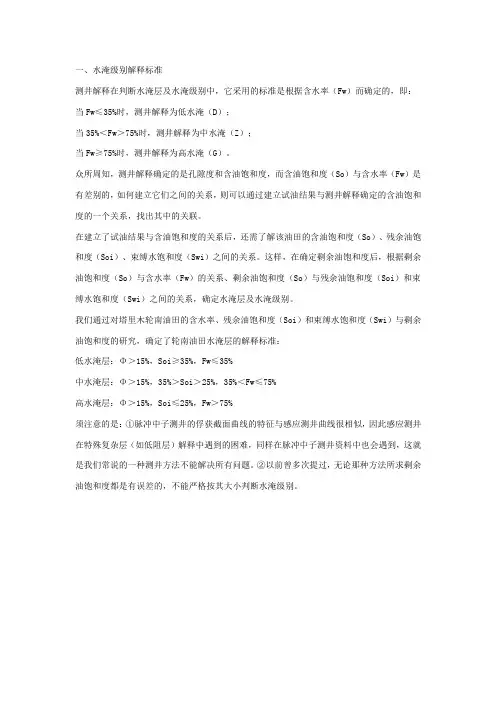

一、水淹级别解释标准
测井解释在判断水淹层及水淹级别中，它采用的标准是根据含水率（Fw）而确定的，即：当Fw≤35%时，测井解释为低水淹（D）；
当35%＜Fw＞75%时，测井解释为中水淹（Z）；
当Fw≥75%时，测井解释为高水淹（G）。
众所周知，测井解释确定的是孔隙度和含油饱和度，而含油饱和度（So）与含水率（Fw）是有差别的，如何建立它们之间的关系，则可以通过建立试油结果与测井解释确定的含油饱和度的一个关系，找出其中的关联。
在建立了试油结果与含油饱和度的关系后，还需了解该油田的含油饱和度（So）、残余油饱和度（Soi）、束缚水饱和度（Swi）之间的关系。
这样，在确定剩余油饱和度后，根据剩余油饱和度（So）与含水率（Fw）的关系、剩余油饱和度（So）与残余油饱和度（Soi）和束缚水饱和度（Swi）之间的关系，确定水淹层及水淹级别。
我们通过对塔里木轮南油田的含水率、残余油饱和度（Soi）和束缚水饱和度（Swi）与剩余油饱和度的研究，确定了轮南油田水淹层的解释标准：
低水淹层：Φ＞15%，Soi≥35%，Fw≤35%
中水淹层：Φ＞15%，35%＞Soi＞25%，35%＜Fw≤75%
高水淹层：Φ＞15%，Soi≤25%，Fw＞75%
须注意的是：①脉冲中子测井的俘获截面曲线的特征与感应测井曲线很相似，因此感应测井在特殊复杂层（如低阻层）解释中遇到的困难，同样在脉冲中子测井资料中也会遇到，这就是我们常说的一种测井方法不能解决所有问题。
②以前曾多次提过，无论那种方法所求剩余油饱和度都是有误差的，不能严格按其大小判断水淹级别。

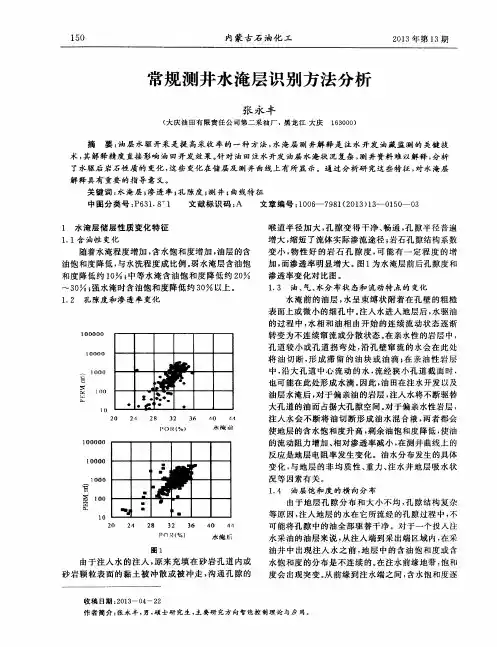

常规测井水淹层综合识别方法研究摘要:油层水驱开采是提高采收率的一种方法,水淹层测井解释是注水开发油藏监测的关键技术,其解释精度直接影响油田开发效果。
在水驱过程中油层的性质会发生一系列变化,这些变化在储层及测井曲线上有所显示。
通过分析研究这些特征,对水淹层解释具有重要的指导意义。
关键词:水淹层渗透率孔隙度测井曲线特征1 水淹层储层性质变化特征1.1 含油性变化油层水淹后随着水淹程度增大,含水饱和度逐渐增加;含油饱和度逐渐降低,与水洗程度成比例。
弱水淹层含油饱和度降低约10%;中等水淹含油饱和度降低约20%～30%;强水淹时含油饱和度降低约30%以上。
1.2 孔隙度和渗透率变化由于注入水的冲洗,岩石孔壁上贴附的粘土被剥落,含油砂岩较大孔隙中的粘土被冲散;沟通孔隙的喉道半径加大,孔隙变得干净、畅通,孔隙半径普遍增大,缩短了流体实际渗流途径;岩石孔隙结构系数变小,物性好的岩石孔隙度,可能有一定程度的增加,而渗透率明显增大。
(图1)为水淹层前后孔隙度和渗透率变化对比图。
1.3 油、气、水分布状态和流动特点的变化水淹前的油层,水呈束缚状附着在孔壁的粗糙表面上或微小的细孔中。
注入水进入地层后,水驱油的过程中,水相和油相由开始的连续流动状态逐渐转变为不连续窜流或分散状态。
在亲水性的岩层中,孔道较小或孔道拐弯处,沿孔壁窜流的水会在此处将油切断,形成滞留的油块或油滴;在亲油性岩层中,沿大孔道中心流动的水,流经狭小孔道截面时,也可能在此处形成水滴。
因此,油田在注水开发以及油层水淹后,对于偏亲油的岩层,注入水将不断驱替大孔道的油而占据大孔隙空间。
对于偏亲水性岩层,注入水会不断将油切断形成油水混合液,两者都会使地层的含水饱和度升高,剩余油饱和度降低,使油的流动阻力增加、相对渗透率减小,在测井曲线上的反应是地层电阻率发生变化。
油水分布发生的具体变化,与地层的非均质性、重力、注水井地层吸水状况等因素有关。
1.4 油层饱和度的横向分布由于地层孔隙分布和大小不均,孔隙结构复杂等原因,注入地层的水在它所流经的孔隙过程中,不可能将孔隙中的油全部驱替干净。
水淹层测井识别方法首先，电阻率测井曲线是水淹层测井中最常见的一种方法。
由于水和油的导电性差异，通过测量电阻率测井曲线的变化可以初步判断水淹层的存在。
通常使用侧向电阻率测井曲线进行解释，其主要原理是通过测井仪器上的多个电极分别测量不同深度的电阻率，然后根据电阻率值的大小推断油井中的岩石类型和含水性质。
当测量到很低的电阻率时，很可能是由于岩石孔隙中充满了水，即存在水淹层。
其次，自然伽马射线测井曲线也可以用于水淹层的测井识别。
自然伽马射线是地球自然放射性物质产生的放射线，不同的地质层含有不同程度的放射性物质。
当油井中存在含水层时，伽马射线的强度会显著增强。
通过测量伽马射线测井曲线的变化，可以判断水淹层的存在与否。
具体方法是分析伽马射线曲线的峰值和谷值，以及伽马射线的不规则波动。
当出现高峰值或者小谷值时，表示油井中有水淹层的存在。
最后，声波测井曲线也可以在水淹层测井中发挥重要作用。
声波测井通过测量声波在岩石中传播的速度和衰减程度，可以判断岩石中的孔隙度和含水性质。
水的存在会导致声波传播速度的降低和衰减程度的增加。
因此，当声波测井曲线呈现较低的传播速度和较高的衰减程度时，可以初步判断存在水淹层。
除了以上几种测井识别方法，还可以结合其他地质信息进行判断，如钻井记录、岩心分析等。
此外，在实际应用中，常常需要综合利用多种方法，通过交叉验证来进行水淹层的准确识别。
总之，水淹层测井识别方法是石油地质开发中不可或缺的一个环节。
通过电阻率测井曲线、自然伽马射线测井曲线、声波测井曲线等多种测井方法的综合分析，可以帮助油田开发者判断油井中是否存在水淹层，进而调整开发策略，提高开发效率。
2003年11月第18卷第6期 西安石油学院学报(自然科学版)Jo urnal of Xi ′an Petr oleum Inst itute(N at ur al Science Edition) N o v.2003V ol.18N o.6 收稿日期:2003-03-03 作者简介:宋子齐(1944-),男,重庆市人,教授,主要从事测井解释、储集层、油藏方面的研究. 文章编号:1001-5361(2003)06-0050-04利用常规测井方法识别划分水淹层Recognizing watered -out zones by using traditional well logs宋子齐,赵磊,王瑞飞,康立明,陈荣环,白振强(西安石油大学石油工程学院,陕西西安 710065)摘要:根据测井曲线的水淹特征,分别对砂泥岩剖面和下套管的老井水淹层段进行分析,阐述了自然电位、电阻率、双频介电测井、人工激发极化电位、声波时差、中子伽马、自然伽马、热中子寿命及碳氧比等测井曲线识别划分水淹层的方法、技术及特点,指出提高水淹层测井解释方法实用效果的进一步实验研究工作.关键词:水淹层;识别;测井方法;测井解释中图分类号:P 631.8+11;T E 15 文献标识码:A 目前,我国各大油田相继进入勘探开发后期,水驱油田的测井解释作为石油开发中的重要环节就显得愈来愈重要.然而,由于国内各大油田的地质特点、水驱开发及资源条件不同,尚没有一种通用的水淹层测井解释方法.国外在解决这些问题时,常利用某些测井新技术以确定地层水真电阻率及地层含水饱和度.由于我国测井仪器的局限,在工作中很难套用国外的方法.为此,从水淹层的特征研究入手,针对砂泥岩剖面的特点,对不同类型井段,根据单一测井曲线的水淹层特性以及多种测井曲线水淹特征的组合,分析并阐述水淹层段识别划分的方法.1 砂泥岩剖面水淹层段的划分为了强化开采,在边外或边内注入淡水,使得评价储层的含油饱和度更加复杂.划分淡水淹层虽然困难,但在较好的地层条件下,仍可用自然电位曲线、地层自然电流曲线、电阻率曲线、介电测井曲线、人工电位曲线等把水淹层识别划分出来.1.1 自然电位基线偏移由于油层内部的非均质性影响,大多数水淹层都具有局部水淹的特点,被水淹的局部部位就引起自然电位曲线基线偏移.基线偏移的主要原因在于油层被淡水水淹以后,原始地层水矿化度局部受到淡化.假设砂岩下部已被水淹,地层水的矿化度由水淹前C w 2变为水淹后C w3,围岩的地层水矿化度为C w 1.若C mf <C w3<C w 2≤C w1,C w1=C w4,这时3个界面的电动势分别表示如下:上部砂泥岩界面的电动势S P 1-2=K 1lgC w1C mf -lg C w 1C w 2+K 2lg C w2C mf=(K 1+K 2)lg C w2Cmf . 目的层内水淹部分与原状地层部分界面的电动势S P 2-3=K 2C w3C mf -lg C w2C mf +lg C w 2C w 3=0.下部砂泥岩界面的电动势(SP 3-1=SP 3-4)S P 3-4=K 1lgC w1C mf -lg C w 1C w 3+K 2lg C w3C mf=(K 1+K 2)lg C w3Cmf .因此,水淹层上下自然电位基线偏移应为 S P =SP 1-2-SP 3-4=(K 1+K 2)lg C w2C w3.(1) 从上述可知,自然电位基线偏移的大小,主要取决于水淹前后地层水矿化度的比值,二者的比值越大,自然电位基线偏移越大,表明油层水淹程度越高.自然电位这种基线的偏移现象在指示淡水水淹层方面,往往能见到较好的效果.图1所示的华北油田岔39-130井第38号层为淡水水淹层,该层下界面自然电位SP 偏移13mV,经单层试油日产油2.2t ,水125m 3,表明为强水淹层.图1 岔39-130井测井曲线及自然电位(SP )偏移现象对应油层界面,自然电位上部基线偏移,表明油层上部水淹;若下部基线偏移,表明油层下部水淹.对于污水水淹层,自然电位基线偏移不明显.1.2 地层电阻率曲线油层注入淡水后,电阻率的变化是不一致的,原油的被取代和束缚水的淡化,使得地层电阻率的降低不是很大,到了后期还会上升.因此,淡水水淹层的电阻率取决于淡水和束缚水电阻率的相互关系,以及它们在地层孔隙中的份量.在许多油田,如前苏联杜依玛兹和其他一些油田,被淡水水洗的含油层段的视电阻率曲线表现为较高的电阻率值,并且比一般的油层段高,然而在一般情况下仅根据电阻率划分水淹层段是很困难的,因为未水淹的油层段与淡水淹层段具有同一数量级的电阻率数值.利用径向电阻率比值,有利于识别水淹程度较高的水淹层,增阻侵入一般是中高水淹层特点,而减阻侵入则是油层和弱水淹层的特点,在双侧向测井曲线上它们都有相当清楚的显示.另外,利用自然电位与电阻率曲线的对应性分析,常常是分析边水水淹层的重要依据.边水推进的结果,往往造成油层水淹部位电阻率降低和自然电位幅度增大,这一特点可作为识别中-高矿化度边水水淹的标志.例如华北油田岔15-172井,13号层4m 电阻率数值在4.4 ・m 左右,而本区油层电阻率值在6～8 ・m ,比该区块油层电阻率值低,因此认为该层已被水淹,经校正处理后将该层解释为强水淹层(该层原解释为油层).经试油证实,该层日产油0.11t ,日产水9.54m 3,含水率达98.5%.1.3 介电测井值增大介电测井又称电磁波传播测井,它主要测量高频电磁波在井眼附近地层中的传播时间和衰减率,从而提供一种评价含水饱和度的手段.这种方法几乎不受地层水矿化度的影响,因此有利于淡水地层和含重质油地层的油气评价.特别是能够比较有效地评价水淹层,国外广泛应用其指示地层含水量.电磁波在介质中传播的速度(V )主要取决于介质的介电常数 ,其表达式为V =1t po =1!,(2)式中,t po 为介质的电磁波传播时间; 为介电常数;!为介质的导磁率,在普通介质中近似为1.岩石 值与其含水饱和度的关系很大,但与水的矿化度关系不大,而含油和含水岩石的值有很大差异,这就使我们可以应用介电测井划分被不同矿化度水淹的油层.用于介电测井的电极具有很高的垂直分辨率,根据岩层与围岩的相互关系,可划分厚度0.5～1.0m 的薄层.应用介电测井的最佳条件是岩石电阻率在40～50 ・m ,泥浆电阻率0.5～0.8 ・m 或更低,侵入带直径不超过0.8m .1.4 人工极化电位曲线在外加电场的作用下,由岩石颗粒表面的电荷与电解液中的正离子组成的偶电层发生了形变,这种现象叫做“体极化”.而当外电场去掉之后,偶电层又立即恢复原状,并形成与外电场同向的极化电流.极化电场在地层中形成的电位称为人工极化电位.实验证明,在固定激励电流和其他测量条件一致时,人工极化电位随地层水电阻率和含油饱和度增加而增高,随渗透率增高而降低.因此,当储集层的物性和含油性接近时,人工电位的变化主要反映了地层水矿化度的变化.也就是说,淡水水淹层将比同类储层未水淹时的人工电位读值要高,据此划分水淹层段.但是,由于人工电位的读数受渗透率的影响很大,因此,在非均质严重、渗透率变化大的地层中,其应用效果变差.一方面容易把高渗透的强水淹层误认为低渗透的水淹层;另一方面,又容易把低渗透地层误认为水淹层.另外,人工电位曲线还不能指示边水和污水回注的水淹层.—51—宋子齐等:利用常规测井方法识别划分水淹层1.5 声波时差曲线一般情况下,油层和水淹层的声波时差差别不大.但当地层黏土成分中的蒙脱石含量很高时,由于蒙脱石遇水膨胀,岩石孔隙结构发生变化,以及油层水淹后长时间注入水冲刷,粒间孔隙的黏土桥被冲散,地层产生裂缝等,都可以使岩层的孔隙度增大,引起水淹层的声波时差比油层声波时差大,用以划分水淹层段.2 在下套管的老井中划分水淹层段在下套管的老井中划分产层的水淹部位,确定油水界面的变化,主要借助于放射性测井获得的信息.这些信息的有效性主要取决于测量条件和地质条件.在一般情况下,用未射孔地层的放射性测井资料,就可准确地划分被矿化水水淹的层段,射孔打开地层以后,由于井筒内流体侵入地层,情况变得复杂了,在这种情况下需要利用中子伽马测井、中子寿命测井、自然伽马测井和伽马能谱测井等组合方法来划分被矿化水水淹的层段.2.1 中子伽马测井由于水淹层的氯含量相对高于未水淹的油层,所以在水淹层段中子伽马数值比油层高,据此可以划分水淹层段.但根据前苏联有关文献报导,当矿化水水淹层含油饱和度达30%～40%时,这种地层的中子伽马曲线与纯水层无大的差别,难于区分.另外在解释中子伽马测井资料时,还必须考虑产层的储集性质,因为随着孔隙度减少,含油和含水段的差别也要减少.2.2 自然伽马测井氯化钙型地层水中的镭、钡离子与注入水中的硫离子生成不可溶的放射性盐类,并呈悬浮状态随水流动,沉淀并附集在井眼附近,从而产生高自然伽马异常.若地层是一般的非含放射性质的地层,出现此现象可以划分为水淹层段.2.3 热中子寿命识别水淹层热中子衰减时间测井是测量热中子从产生的瞬间起,到大部分被吸收所经过的平均时间,通常用∀表示,称为热中子寿命,单位为!s.∀的大小主要取决于介质的宏观俘获截面.二者之间的关系为∀=1V#=4.55#.(3)由于油、水及氯的俘获截面相差很大,则在高矿化度地区注淡水时,被注入水水淹的地层就容易与未受水淹的地层区分开来,用以划分水淹层段.2.4 碳氧比(C/O)能谱识别水淹层碳氧比能谱测井是利用脉冲中子发生器,向地层发射14.4×106eV的高能快中子,然后测量这些高能快中子与地层元素原子核发生非弹性散射而产生伽马射线的能谱.对所产生的非弹性散射线进行能谱分析,就能指示和确定地层中相应元素的含量.因油层碳含量高,水层氧含量高,计算C/O比就能够指示油水层.地层孔隙度为30%、含油饱和度为100%的油层,C/O比值为1.79;而含水饱和度为100%的水层,C/O比值则为1.55,所以C/O值的大小可以识别划分水淹层段.根据图2华北岔河集油田岔15-115井32,33层的碳氧比测井成果图,两层C/O数值为1.425～1.460.解释为强水淹层段,该井相对层位都已严重水淹.3 结束语油田投入注水开发之后,随着开采时间的推移,注入水将不断冲洗储油层而造成水淹.由于储油层岩性、物性的差异,以及注入水来源和性质的不同,油层水淹程度及由此引起的物性、电性和含油性的变化也将变得复杂.为此,根据单一测井曲线的水淹层特征和多种测井曲线水淹特征的组合来识别划分水淹层,常用的测井曲线有自然电位、电阻率、双频介电测井、人工激发极化电位、声波时差、中子伽马、自然伽马、热中子寿命及碳氧比测井等.这些测井方法对砂泥岩剖面水淹层段识别划分具有各自的特色及其相应的适应性,文中分别做了适当的分析和阐述,各油田应结合各自的特点,选择适合的测井方法、技术,扬长避短,利用现有的有效信息提高水淹层测井解释方法的实用效果.为进一步提高和发展水淹层测井技术和评价解释的水平和效果,尽快从以下几方面开展实验研究工作:(1)开展水驱过程中岩石物理实验研究工作,为建立新的水淹层测井方法和解释模型提供依据.例如,使用新的试验研究方法,包括CT、核磁共振、网络分析等,研究水驱过程中油藏剩余油饱和度和岩石电化学参数及物性参数变化规律.(2)开展碳氧比能谱、过套管电阻率、电磁感应、电磁波及核测井的时间推移测井方法研究,分别掌握水驱过程中不同方法下的油藏剩余油饱和度和相—52—西安石油学院学报(自然科学版)应水淹层参数的变化.(3)深入开展水淹层的三饱和度测井解释方法研究,发展新的测井解释理论和方法,求准产层原始油饱和度、剩余油饱和度和残余油饱和度参数,分析确定产层的采收率和采出程度,为油藏综合治理、调整开发方案提供必要数据和依据.图2 岔15-115井碳氧比测井成果图参考文献:[1] 宋子齐.沈84块油藏剩余油饱和度及其分布富集研究[J ].测井技术,1998,22(6):7-10.[2] 韩清忠.用常规电阻率测井资料确定水淹层的剩余油饱和度[J].测井技术,1996,20(5):6-9.[3] 肖慈王旬.利用测井录井信息识别水淹层[J].测井技术,1998,22(3):14-18.编辑:贺元旦—53—宋子齐等:利用常规测井方法识别划分水淹层Ⅵhorizontal g as w ell is predicted under o pen hole co mpletion,perfo ratio n com pletion and fracturing co mpletion separately,and the factors o f influencing the productivity are analyzed.The productivity of a horizontal g as w ell under different w ell co mpletion fo rms separ ately is co mpar ed w ith the pro ductivity of a vertical gas w ell under fracturing com pletio n,and it is show n that under the three w ell co mpletion forms, the for mer is all greater than the latter.In initial stag e,the fo rmer is about4tim es as much as the latter under open hole completion and perforation and7tim es under fracturing co mpletion;after three years,the fo rmer is2times as m uch as the latter under o pen ho le com pletion and perforation completion and4times under fractur ing co mpletion.Key words:horizo ntal w ell;variable mass flow;no n-Dar cy flow;pseudopressur eW AN G Zhang-hong,ZH AN G Shi-cheng,W A N G Yu-f ang,et al(Co llege of Petroleum and Natural Gas Engineering,Univ er sity of Petro leum,Changping102249,Beijing,China)JXA PI2003V.18N.6p. 39-42Adjustment and optimization of water injection development of the low-permeability oilfields in Eerduosi BasinAbstract:Based on the development practices and for matio n char acter istics o f Chang6and Chang3of main low-per meability r eser voirs in Ansai,Jing'an and Huachi oilfields,Eerduo si Basin,som e techniques fo r o ptimizing and adjusting injection-pr ojectio n parameter s and w ater-flooding w ays are put forw ard to improve the results of w ater-flooding development,sing le-w ell production and final reco ver y factor of super low-permeability oilfields.T hey can reduce dev elo pment investm ent and production cost,and can finally enhance w hole development benefits.Key words:Eerduosi Basin;low-perm eability oilfield;w ater-flooding;recovery facto rL I X ing-z hong,YAN G K e-w en,S H I Cheng-en,et al(Co llege of Petroleum and Natural Gas Eng ineering,Univer sity of Petro leum,Chang ping102249,Beijing,China)JXAPI2003V.18N.6p.43-46,57Water driving oil test in heterogeneous reservoir and its application in Qiaokou oilfield Abstract:Because of the hetero geneity of the reservo ir in Qiaokou o ilfield,the result o f m ulti-layer w ater dr iv ing oil is studied by means of three o ne-dimension ex perimental m odels m ade o f the co res fro m fo ur w ells in the oilfield w ith different gr ade per meability.Some developm ent measur es,such as reasonably subdividing development series of strata,im prov ing w ater entry pr ofile,tapping the potential of poor thin lay er s,and so on,are put for w ar d according to the experimental results,and they are applied to the developm ent practice of the oilfield.The applied results show that the measures improve w ater absorbing difference among strata,enlarge the sw ept vo lum e o f injected w ater,and increase w ater floo ding reserves and final recov ery factor.Key words:Qiaokou oilfield;multi-lay er reservoir;w ater dr iv ing oil test;development resultMA X ian-sheng,H U S hun-x ing,GEN G Shi-j iang,et al(No.6Production Plant,Zhong yuan Oilfield Co mpany,Dong ming274511,Shandong,China)JANPI2003V.18N.6p.47-49Recognizing watered-out zones by using traditional well logsAbstract:T he techniques and characteristics of reco gnizing w atered-o ut zo nes by using natural po tential log,resistivity,dual-frequency dielectr ic,induced po larizatio n,acoustic mo ve-o ut,neutron gam mar-ray,natur al gamm ar-ray,ther mal neutron lifetim e and carbon-to-oxy gen ratio log curves are pr esented.T he recog nition of the w atered-out zones o f sand-shale profile and old cased w ell is discussed according to the characteristics of single log curve and the compound char acter istics of sev eral log curv es.Key words:watered-out zo ne;recog nition;lo gging;log ging interpretatio nSONG Zi-qi,ZH AO L ei,W A N G Rui-f ei,et al(College o f Petroleum Engineering,Xi'an Shiyou。
1 水淹层储层性质的动态特征1.1 含油性、孔隙度与渗透率动态特征油层水淹会会发生一系列变化，含水饱和度会随着水淹程度的增加而增加，含油饱和度随水淹程度的增加而减小。
弱水淹层的含水饱和度为10%～30%，中水淹为30%～70%，强水淹则超过70%。
岩石孔壁附贴的黏土会因为注入水的冲洗而剥落，含油砂岩孔隙内的粘土被冲散，扩大了孔隙半径，增加了孔喉的顺畅和清洁程度。
从水淹层孔隙度和渗透率动态变化可以看出，水淹导致储层孔隙度及渗透率增大。
1.2 油气水的分布及流动情况水驱油开发会将持续流动形式的油相和水相变为间断或分散形式，在亲水性岩层内，水沿孔壁流动时会被较窄部分切断，形成滴状或块状滞留油。
在亲油性岩层内，大孔道的水流在经过狭窄截面时会变为水滴。
对于水淹层，亲油性岩层，注水会驱替大孔道油，亲水性岩层内，注水则会切断油而形成油水混合液体，从而增大地层的含水饱和度，降低含油饱和度，阻碍油的流动，降低渗透率。
1.3 油层饱和度实际横向分布特征地层孔隙大小和分布不均匀，且有较复杂的孔隙构成，注入水流经孔隙，并不能完全驱走油质。
在注水之前，储层的含水或含油饱和度都呈现间断性分布。
注水前缘地区，会突然改变含油饱和度，前缘到注水侧区间，含水饱和度逐步提升，含油饱和度下降，该区间出现油水两相共流现象。
前缘侧到采油侧方向上，前缘侧邻井小区域内的含油饱和度会略高，但是超过这一区域，会趋于最初的含油饱和度。
在束缚水饱和度等于含水饱和度的情况下，地层流体为单相油。
持续注水，前缘部分会沿注水方向前移，扩展了双向流动区域，地层内流体完全变为双相流动区域。
注水驱油作用加强，会增大每一处含水饱和度，且同一时间内各个部位的含水饱和度也不同。
1.4 压力和温度变化注水开发过程中，每层产出水量不同，各深度的起初地层压力和注水后压力有所不同，长时间注入冷水会降低地层温度，在注水井近区有着更直观的表现。
2 关于水淹层测井曲线分析2.1 电阻率特点油层水淹后会加大地层的含水饱和度，增加导电离子，降低电阻率。
利用常规测井方法识别划分水淹层
宋子齐;赵磊;王瑞飞;康立明;陈荣环;白振强
【期刊名称】《西安石油大学学报（自然科学版）》
【年(卷),期】2003(018)006
【摘要】根据测井曲线的水淹特征,分别对砂泥岩剖面和下套管的老井水淹层段进行分析,阐述了自然电位、电阻率、双频介电测井、人工激发极化电位、声波时差、中子伽马、自然伽马、热中子寿命及碳氧比等测井曲线识别划分水淹层的方法、技术及特点,指出提高水淹层测井解释方法实用效果的进一步实验研究工作.
【总页数】4页(P50-53)
【作者】宋子齐;赵磊;王瑞飞;康立明;陈荣环;白振强
【作者单位】西安石油大学,石油工程学院,陕西,西安,710065;西安石油大学,石油工程学院,陕西,西安,710065;西安石油大学,石油工程学院,陕西,西安,710065;西安石
油大学,石油工程学院,陕西,西安,710065;西安石油大学,石油工程学院,陕西,西
安,710065;西安石油大学,石油工程学院,陕西,西安,710065
【正文语种】中文
【中图分类】P631.8+11;TE15
【相关文献】
1.低渗透油藏流动单元划分及水淹层识别——以宝浪油田宝北区块为例 [J], 梁杰锋;黄郑;付晓燕;周永强;王胜任
2.基于常规测井方法的水淹层识别探讨 [J], 贾国伟
3.模糊聚类判别综合分析法识别和划分水淹层方法研究 [J], 王安龙;郭海敏;王磊;边健亭;程传涛
4.常规测井方法识别水淹层 [J], 于倩
5.应用常规测井曲线定性识别砂泥岩水淹层 [J], 朱学娟; 孔雪
因版权原因，仅展示原文概要，查看原文内容请购买。
