水淹层测井解释方法介绍(2013-10-21课件)

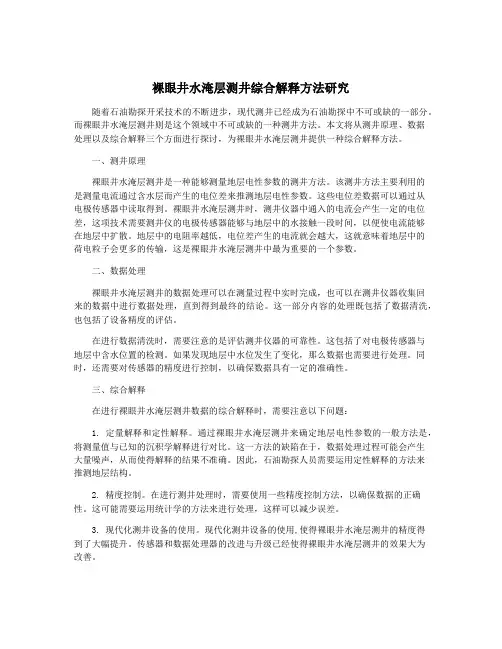

裸眼井水淹层测井综合解释方法研究随着石油勘探开采技术的不断进步，现代测井已经成为石油勘探中不可或缺的一部分。

而裸眼井水淹层测井则是这个领域中不可或缺的一种测井方法。

本文将从测井原理、数据处理以及综合解释三个方面进行探讨，为裸眼井水淹层测井提供一种综合解释方法。

一、测井原理裸眼井水淹层测井是一种能够测量地层电性参数的测井方法。

该测井方法主要利用的是测量电流通过含水层而产生的电位差来推测地层电性参数。

这些电位差数据可以通过从电极传感器中读取得到。

裸眼井水淹层测井时，测井仪器中通入的电流会产生一定的电位差，这项技术需要测井仪的电极传感器能够与地层中的水接触一段时间，以便使电流能够在地层中扩散。

地层中的电阻率越低，电位差产生的电流就会越大，这就意味着地层中的荷电粒子会更多的传输，这是裸眼井水淹层测井中最为重要的一个参数。

二、数据处理裸眼井水淹层测井的数据处理可以在测量过程中实时完成，也可以在测井仪器收集回来的数据中进行数据处理，直到得到最终的结论。

这一部分内容的处理既包括了数据清洗，也包括了设备精度的评估。

在进行数据清洗时，需要注意的是评估测井仪器的可靠性。

这包括了对电极传感器与地层中含水位置的检测。

如果发现地层中水位发生了变化，那么数据也需要进行处理。

同时，还需要对传感器的精度进行控制，以确保数据具有一定的准确性。

三、综合解释在进行裸眼井水淹层测井数据的综合解释时，需要注意以下问题：1. 定量解释和定性解释。

通过裸眼井水淹层测井来确定地层电性参数的一般方法是，将测量值与已知的沉积学解释进行对比。

这一方法的缺陷在于，数据处理过程可能会产生大量噪声，从而使得解释的结果不准确。

因此，石油勘探人员需要运用定性解释的方法来推测地层结构。

2. 精度控制。

在进行测井处理时，需要使用一些精度控制方法，以确保数据的正确性。

这可能需要运用统计学的方法来进行处理，这样可以减少误差。

3. 现代化测井设备的使用。

现代化测井设备的使用,使得裸眼井水淹层测井的精度得到了大幅提升。

水淹层特征分析及测井解释方法简介作者：王遂华来源：《中国新技术新产品》2016年第01期摘要：经济的快速发展加大了对于能源的需求，在我国的石油能源中，国外进口石油所占的比重在逐年加大，为提高我国的石油开采能力，需要在开采、勘探以及测井技术等方面进行研究，提高我国的石油开采能力。

本文将在分析水淹层地质特征及其影响因素的基础上总结出一套切实可行的水淹层测井解释方法，使用混合地层水电阻率法来定量的对水淹层进行解释。

关键词：混合地层水电阻率法；水淹层；测井解释中图分类号：P631 文献标识码：A1 前言随着我国大规模以及长时间的开采，国内的各大油田都相继进入了勘探开发的后期，使用水驱油田测井解释的方法逐渐被各大油田所重视，但是由于各地油田在地质结构以及开发条件、进程以及资源条件等方面的不同，无法建立起一套通用的水淹层测井解释方法来为后续的油田开采保驾护航，从而为油田的开采提出了较大的困难。

本文将在分析水淹层特征结构的基础上对水淹层测井解释方法进行分析阐述。

2 水淹层测井解释方法在油田的开采过程中，注水开发的早期多使用的是淡水，随着开采的持续进行，为提高采油效率采用的是淡水与污水相混合的模式，随着时间的进行，到了油田开采到了后期，随着地下水由于压力等进入到开采中，此时所注入的水多为污水。

不同的阶段注入水的性质不同会使得地层的水性质发生了较大的改变，从而为水淹层的解释到了不小的挑战。

在水淹层测井解释的解释方法中分为定性和定量解释两种。

2.1 水淹层测井定性解释水淹层测井解释的定性解释方法是一些开采时间较长的油田加密、调整过程中现场解释的重要技术，水淹层测井定性解释主要是对水淹层进行定性解释，其主要是根据测井所得出的曲线来对地下油层进行定性解释，主要判断地下油层是否被水淹，通过对水淹层的特征进行分析后发现，判断油层是否为水淹的重要依据是判断地层水的电阻率和地层中的含水饱和度的相关变化，依据地层中的孔隙度泥质含量以及地层渗透率等的所带来的变化均不如以上两个变化明显。

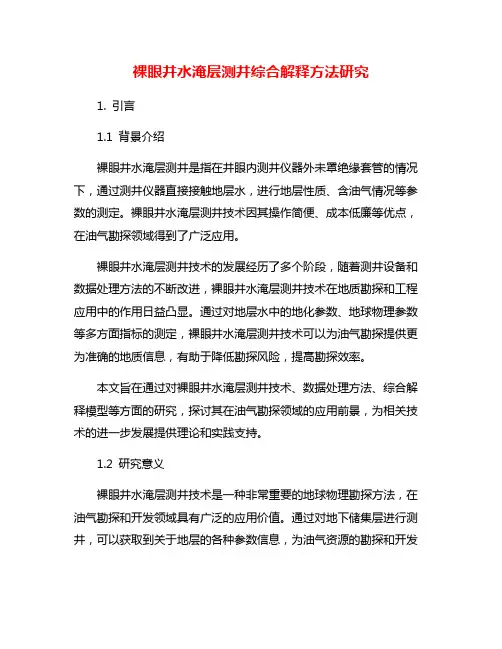

裸眼井水淹层测井综合解释方法研究1. 引言1.1 背景介绍裸眼井水淹层测井是指在井眼内测井仪器外未罩绝缘套管的情况下，通过测井仪器直接接触地层水，进行地层性质、含油气情况等参数的测定。

裸眼井水淹层测井技术因其操作简便、成本低廉等优点，在油气勘探领域得到了广泛应用。

裸眼井水淹层测井技术的发展经历了多个阶段，随着测井设备和数据处理方法的不断改进，裸眼井水淹层测井技术在地质勘探和工程应用中的作用日益凸显。

通过对地层水中的地化参数、地球物理参数等多方面指标的测定，裸眼井水淹层测井技术可以为油气勘探提供更为准确的地质信息，有助于降低勘探风险，提高勘探效率。

本文旨在通过对裸眼井水淹层测井技术、数据处理方法、综合解释模型等方面的研究，探讨其在油气勘探领域的应用前景，为相关技术的进一步发展提供理论和实践支持。

1.2 研究意义裸眼井水淹层测井技术是一种非常重要的地球物理勘探方法，在油气勘探和开发领域具有广泛的应用价值。

通过对地下储集层进行测井，可以获取到关于地层的各种参数信息，为油气资源的勘探和开发提供重要依据。

裸眼井水淹层测井技术在石油勘探领域发挥着至关重要的作用，其研究意义主要包括以下几个方面：裸眼井水淹层测井技术可以帮助勘探人员更准确地解释地下储层的性质和构造特征，为勘探实践提供重要依据。

通过测井数据的分析处理，可以揭示地下储集层的产状、岩性、孔隙度等重要参数信息，有助于揭示油气藏的分布规律和储量情况。

裸眼井水淹层测井技术可以提高勘探工作的效率和精度。

通过对数据的处理和解释，可以准确地获得储层参数信息，避免勘探中出现的盲目钻探和勘误现象，节约勘探成本，提高勘探成功率。

裸眼井水淹层测井技术的研究意义在于提高油气勘探开发的效率和精度，为石油行业的发展做出贡献。

通过深入研究裸眼井水淹层测井技术，可以进一步完善方法和技术，实现更加准确、高效地勘探开发工作。

2. 正文2.1 裸眼井水淹层测井技术裸眼井水淹层测井技术是一种通过测井工具直接接触地层水进行测量的方法，主要用于地下水位较高的地区或者油井水淹情况下的测井工作。

裸眼井水淹层测井综合解释方法研究裸眼井水淹层测井是一种常用的地球物理测井方法，用于评估井眼周围岩层的水饱和度。

本文将探讨裸眼井水淹层测井的原理、仪器和数据处理方法，以及其在油气勘探中的应用。

裸眼井水淹层测井的原理是通过测量井眼周围的电性属性来推测岩层的水饱和度。

井眼周围的饱和度可以根据电阻率的变化来确定。

当井眼周围的岩层饱和度增加时，电阻率将减小。

通过测量电阻率的变化可以推断出岩层的水饱和度。

裸眼井水淹层测井通常使用电阻率仪器来测量电阻率的变化。

这些仪器通常由电极和电缆组成，可以降至井眼中进行测量。

仪器中的电极与井眼中的水形成电路，通过测量电阻率的变化来确定岩层的饱和度。

为了获得准确的测量结果，需要进行一系列的数据处理。

需要校准仪器，以保证测得的电阻率值准确。

需要进行深度补偿，将测得的电阻率值与井眼的深度相对应。

然后，还需要进行岩石类型的判别，以区分不同的岩石类型对电阻率的影响。

需要进行地质解释，将测得的电阻率值与岩层的水饱和度进行关联。

裸眼井水淹层测井在油气勘探中有广泛的应用。

它可以用于确定油气储层中的水饱和度，从而对储层的产能进行评估。

它还可以用于定位水层和水文层，在油气生产中起到导向作用。

它还可以用于解释岩石的孔隙结构和岩性变化，从而帮助油气勘探人员选择合适的工艺参数。

裸眼井水淹层测井是一种重要的地球物理测井方法，在油气勘探中有着广泛的应用。

通过测量井眼周围岩层的电阻率变化，可以推断岩层的水饱和度，从而评估储层的产能。

其仪器和数据处理方法的不断改进，将进一步提高测井结果的准确性和可靠性，为油气勘探的决策提供更多的依据。

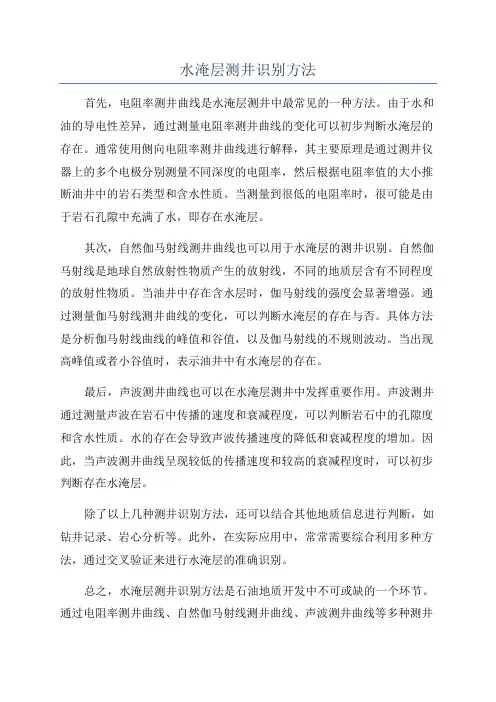

水淹层测井识别方法首先，电阻率测井曲线是水淹层测井中最常见的一种方法。

由于水和油的导电性差异，通过测量电阻率测井曲线的变化可以初步判断水淹层的存在。

通常使用侧向电阻率测井曲线进行解释，其主要原理是通过测井仪器上的多个电极分别测量不同深度的电阻率，然后根据电阻率值的大小推断油井中的岩石类型和含水性质。

当测量到很低的电阻率时，很可能是由于岩石孔隙中充满了水，即存在水淹层。

其次，自然伽马射线测井曲线也可以用于水淹层的测井识别。

自然伽马射线是地球自然放射性物质产生的放射线，不同的地质层含有不同程度的放射性物质。

当油井中存在含水层时，伽马射线的强度会显著增强。

通过测量伽马射线测井曲线的变化，可以判断水淹层的存在与否。

具体方法是分析伽马射线曲线的峰值和谷值，以及伽马射线的不规则波动。

当出现高峰值或者小谷值时，表示油井中有水淹层的存在。

最后，声波测井曲线也可以在水淹层测井中发挥重要作用。

声波测井通过测量声波在岩石中传播的速度和衰减程度，可以判断岩石中的孔隙度和含水性质。

水的存在会导致声波传播速度的降低和衰减程度的增加。

因此，当声波测井曲线呈现较低的传播速度和较高的衰减程度时，可以初步判断存在水淹层。

除了以上几种测井识别方法，还可以结合其他地质信息进行判断，如钻井记录、岩心分析等。

此外，在实际应用中，常常需要综合利用多种方法，通过交叉验证来进行水淹层的准确识别。

总之，水淹层测井识别方法是石油地质开发中不可或缺的一个环节。

通过电阻率测井曲线、自然伽马射线测井曲线、声波测井曲线等多种测井方法的综合分析，可以帮助油田开发者判断油井中是否存在水淹层，进而调整开发策略，提高开发效率。

水淹层测井解释技术分析摘要：地球物理测井是识别和评价水淹层的重要手段。

随着油田水驱开发程度的不断提高，油田的水淹程度日趋增高，导致产层的流体性质、孔隙结构，岩石的物理化学性质，以及油气水分布规律等，都会发生一定程度的变化。

水淹层测井解释利用测井资料对水驱油藏水淹所发生的变化进行评价，以便弄清水淹部位和水淹程度，是研究剩余油饱和度的主要段。

关键词：水淹层测井解释一、油层水淹后产层物理性质的变化受注入水影响，储层性质发生变化，主要表现在岩石的电学性质、孔隙结构、水动力学系统等方面。

1、孔隙度、渗透率的变化注水开发过程中，注入水的推进和冲刷使岩石的孔隙度、渗透率发生改变，其变化大小与水洗程度有关。

弱水洗时，岩石中的粘土矿物受注入水浸泡发生膨胀，孔喉变窄，孔径变小，被冲刷的胶结物也可能堵塞孔道，导致孔隙度变小、渗透率降低；强水洗时，受注入水的长期冲刷，粘土矿物被冲洗，使得泥质含量降低，孔隙度变大，渗透率提高。

因此，在注水井附近的高水淹区域，储层渗透率有明显提高。

2、含油性及油水分布的变化注水开发前，储层内主要为束缚水，含油饱和度高。

随着水驱程度的提高，油水分布发生变化。

由于储层的非均质性的差异，物性好并且与注水井连通性好的区域先水淹，含油饱和度降低；相反，物性差且与注水井层连通差的区域后水淹或未水淹，剩余油饱和度相对较高，成为挖潜调整的主要对象。

3、润湿性的变化岩石的润湿性与岩石的性质和孔隙结构有关，并由其亲水能力表现出来。

实验表明，水淹后，石英、长石的裸露面增大，岩石的自吸水能力增强，逐渐由弱亲水向强亲水转化，使水淹层的孔隙度指数m和饱和度指数n 的值也有所减小。

4、地层水矿化度的变化注入水进入地层后与原始地层水发生溶液混合作用和离子扩散运动，导致地层水矿化度发生变化。

注入淡水时，地层混合水的矿化度将低于原始地层水矿化度，并随着累积注入水量的增加，地层混合水的矿化度不断降低。

注入污水时，其变化十分复杂。
