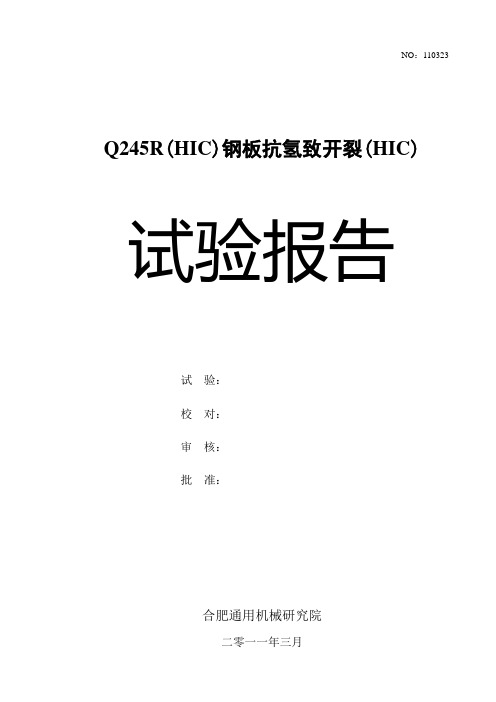

NO：110323 Q245R(HIC)钢板抗氢致开裂(HIC)试验报告试验：校对：审核：批准：合肥通用机械研究院合肥通用机械研究院Hefei General Machinery Research Institute试验报告主检：审核：批准：Tester: Verifier: Auditor:Q245R(HIC)钢板抗氢致开裂（HIC）试验报告Hydrogen Induced Cracking Test Report of Q245R(HIC) plates一、前言根据新余钢铁股份有限公司的委托，合肥通用机械研究院对其提供的Q245R(HIC)钢板进行了抗氢致开裂（HIC）试验。
Ⅰ. ForewordMandated by Xinyu Steel Joint Stock Co.,Ltd, Hefei General Machinery Research Institute processed the Hydrogen Induced Cracking Tests of Q245R(HIC) plates.二、试验方法2.1 HIC试验方法按NACE TM0284-2003执行。
2.2 按照NACE TM0284-2003，试验溶液为A溶液，即0.5%HAc+5%NaCl溶液（pH=3.0），并用H2S气体饱和。
2.1 The test is according to NACE TM0284-2003.2.2 According to NACE TM0284-2003, the testing solution is solution A, that is 5%NaCl+0.5%HAc solution，and the initial PH value is3.0, and be saturated by H2S gas.三、试验步骤3.1 试样尺寸按NACE TM0284-2003要求，当厚度不大于30mm时，试样尺寸如图1所示，试样数量为每组3个。
一文看懂Q245R（HIC）材质各项性能指标Q245R （HIC）材质用途及使用规范介绍一、Q245R（HIC）钢板介绍Q245R（HIC）属于锅炉及压力容器用钢板，Q245R（HIC）钢板执行标准为GB/T247专用技术条件Q245R（HIC）钢板自身不仅有着非常高的强度、而且还具备一定的韧性、抗疲劳性、抗冲击性、耐磨性、防腐蚀性、抗氢等优质性能。
Q245R（HIC）钢板常在锅炉容器制造业应用广泛例如；压力容器制造、核电容器制造、反应器、换热器、大型化工容器设备等Q245R（HIC）钢板因为自身有着高强度、高韧性、抗疲劳、抗冲击、抗腐蚀、抗氢、焊接易加工性能。
第一、因为Q245R（HIC）自身具备着诸多优质性能满足了绝大制造业的选材要求。
第二、Q245R（HIC）在进行使用的过程中所同时呈现出的高强度，高韧性、抗疲劳、抗冲击、抗氢、耐磨、焊接、易加工性能也深深得到制造业的喜爱和认可，后来因为社会的认可、制造业的频繁使用、和生产厂家不断的优化升级，逐渐Q245R（HIC）钢板也成为国内容器化工制造业常用的钢板牌号之一。
二、Q245R（HIC）化学成分及合金元素介绍合金元素碳C≤0.20合金元素硅Si≤0.35合金元素锰Mn0.50-1.00合金元素磷P≤0.015合金元素硫S≤0.003合金元素铝Alt≥0.020三、Q245R（HIC）钢板交货状态介绍Q245R（HIC）默认正火状态交货Q245R（HIC）钢板厚度延伸可做‘z15、z25、z35’Q245R（HIC）钢板厚度探伤可做‘1探、2探、3探’或对钢板内部进行超声探伤检验，Z向性能检测等。
探伤有什么用？答；文章作者；舞阳钢铁陈钢检测金属材料或部件内部的裂纹或缺陷。
常用的探伤方法有：X光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤、萤光探伤、着色探伤等方法。
物理探伤就是不产生化学变化的情况下进行无损探伤。
无损探伤是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种测试手段。
Q345R与Q245R性能、成分区别:Q245R、Q345R铬钼合金钢牌号表示方法不变，用平均含C量和合金元素字母、压力容器“容”字的汉语拼音首位字母表示。
例如：15CrMoR GB713锅炉用钢板20gGB6654压力容器用钢板20R、16MnR15CrMog、15CrMoR 5、尺寸、重量及允许偏差5.1 尺寸范围由于锅炉和压力容器行业发展要求，钢板尺寸规格加大，轧机不断改造更新，引进宽厚板生产线，厚度范围3mm～200mm，钢板宽度加宽到4800mm。
5.2 尺寸、外形、重量及允许偏差尺寸、外形及允许偏差应符合GB/T709。
厚度偏差直接采用GB/ T709－2006的B类偏差。
固定负偏差为0.3mm（B类）明确指出计算理论重量采用的厚度为钢板允许的最大厚度和最小厚度的算术平均值，钢的密度为7.85g/cm3。
与GB/T709－2006一致。
厚度范围：6～120mm最大宽度：3800mm厚度负偏差－0.25mm计算理论重量的钢板厚度计算按厚度附加值。
修订项目新标准修订内容原标准6、牌号二个标准经过整合，淘汰落后牌号，纳入先进牌号。
6.1 合并一些牌号对二标准中按牌号成分和性能的要求，就高不就低的原则进行合并。
20g和20R合并后改为Q245R；16Mng、19Mng和16MnR合并后改为Q345R；15CrMog和15CrMoR合并后改为15CrMoR。
6.2 淘汰15MnVR、15MnVNR和22Mng15MnVR主要用厚度6～8mm的多层包扎容器，强度波动较大、韧性偏低。
取消15MnVR后，可以选用Q345R和370R。
15MnVNR钢板以前主要用于制造氧气球形储罐，现已被强度更高、韧性和焊接性更好的07MnCrMo钢板所取代。
关于22Mng，这个牌号的成分性能不合理、不对应。
6.3 增加14Cr1MoR和12Cr2Mo1R两个牌号为满足石化行业需求，推进铬－钼钢国产化进程，本标准纳入14Cr1MoY和12Cr2Mo1Y14Cr1MoR是石油化工装置中常用的钢种之一，并在烃化工设备中得到广泛的应用，具有较高的强度，良好的韧性、塑性和抗回火性能。

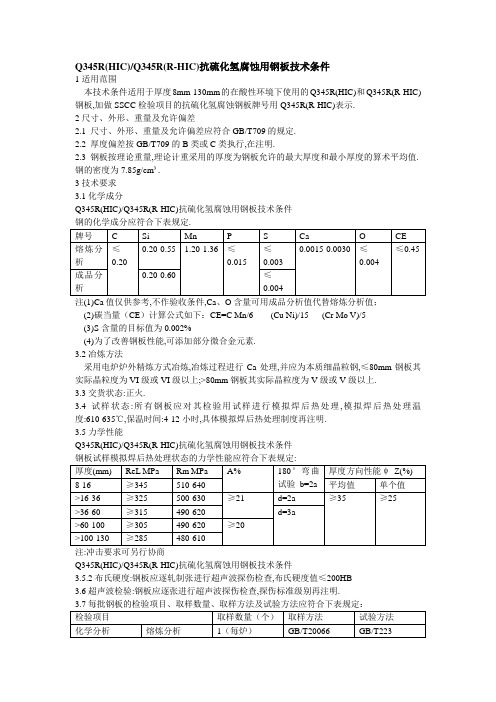

Q345R(HIC)/Q345R(R-HIC)抗硫化氢腐蚀用钢板技术条件1适用范围本技术条件适用于厚度8mm-130mm的在酸性环境下使用的Q345R(HIC)和Q345R(R-HIC)钢板,加做SSCC检验项目的抗硫化氢腐蚀钢板牌号用Q345R(R-HIC)表示.2尺寸、外形、重量及允许偏差2.1 尺寸、外形、重量及允许偏差应符合GB/T709 的规定.2.2 厚度偏差按GB/T709的B类或C类执行,在注明.2.3 钢板按理论重量,理论计重采用的厚度为钢板允许的最大厚度和最小厚度的算术平均值. 钢的密度为7.85g/cm³.3技术要求3.1化学成分Q345R(HIC)/Q345R(R-HIC)抗硫化氢腐蚀用钢板技术条件钢的化学成分应符合下表规定.牌号 C Si Mn P S Ca O CE熔炼分析≤0.200.20-0.55 1.20-1.36 ≤0.015≤0.0030.0015-0.0030 ≤0.004≤0.45成品分析0.20-0.60 ≤0.004注(1)Ca值仅供参考,不作验收条件,Ca、O含量可用成品分析值代替熔炼分析值；(2)碳当量（CE）计算公式如下：CE=C Mn/6 (Cu Ni)/15 (Cr Mo V)/5(3)S含量的目标值为0.002%(4)为了改善钢板性能,可添加部分微合金元素.3.2冶炼方法采用电炉炉外精炼方式冶炼,冶炼过程进行Ca处理,并应为本质细晶粒钢,≤80mm钢板其实际晶粒度为VI级或VI级以上;>80mm钢板其实际晶粒度为V级或V级以上.3.3交货状态:正火.3.4试样状态:所有钢板应对其检验用试样进行模拟焊后热处理,模拟焊后热处理温度:610-635℃,保温时间:4-12小时,具体模拟焊后热处理制度再注明.3.5力学性能Q345R(HIC)/Q345R(R-HIC)抗硫化氢腐蚀用钢板技术条件钢板试样模拟焊后热处理状态的力学性能应符合下表规定:厚度(mm) ReL MPa Rm MPa A% 180°弯曲试验b=2a 厚度方向性能ψZ(%)8-16 ≥345 510-640 平均值单个值>16-36 ≥325 500-630 ≥21 d=2a ≥35 ≥25 >36-60 ≥315 490-620 d=3a>60-100 ≥305 490-620 ≥20>100-130 ≥285 480-610注:冲击要求可另行协商Q345R(HIC)/Q345R(R-HIC)抗硫化氢腐蚀用钢板技术条件3.5.2布氏硬度:钢板应逐轧制张进行超声波探伤检查,布氏硬度值≤200HB3.6超声波检验:钢板应逐张进行超声波探伤检查,探伤标准级别再注明.3.7每批钢板的检验项目、取样数量、取样方法及试验方法应符合下表规定：检验项目取样数量（个）取样方法试验方法化学分析熔炼分析1（每炉）GB/T20066 GB/T223熔炼分析1（逐轧制张）拉伸1（逐轧制张）GB/T2978 GB/T228弯曲1（逐轧制张）GB/T232厚度方向性能3（逐轧制张）GB/T5313 GB/T5313晶粒度1（每炉）YB/T5148-93布氏硬度1（逐轧制张）GB/T231超声波探伤逐张注明HIC试验见附加要求注明*冲击3（逐轧制张）GB/T2975 GB229GB/T2975注明GB/T4338*高温拉伸1（逐轧制张）见附加要求*SSCC试验注明注：带*为可选择项目。
Q245RQ245R锅炉压力容器钢是钢板中的一大类－－锅炉板牌号表示方法：和Q345R类似低合金高强度结构钢的牌号用屈服强度值“屈”字和压力容器“容”字的汉语拼音首位字母表示。
例如：Q245R。
Q—“屈”汉语拼音首位字母。
245—屈服强度值。
R：“容”汉语拼音首位字母。
具有特殊的成分与性能主要用于做压力容器使用，针对用途，温度，耐腐的不同，所应该选用的容器板材质，也不尽相同。
交货状态为：热轧，控轧，正火。
经供需方协议加做探伤。
如：20R，16MnR，14Cr1MoR，15CrMoR，09MnNiDR，12Cr2Mo1R，16MnR(HIC)，20R(HIC)等等分类以上为国内常用牌号；国外的牌号也有，例如：SA516Gr60、SA516GR70等。
Q245R钢中可添加铌，钒，钛元素，其含量应填写在质量证明书中，上述3个元素含量总和应分别不大于0.050%化学成分（%）c≤0.20 Si≤0.35 Mn0.50-1.00 P≤0.025 S≤0.015 Al≥0.020力学性能锅炉容器板常用牌号Q245R Q345R Q370R 13MnNiMoR 15CrMoR 12Cr2Mo1R 14Cr1MoR 等是新标准GB713-2008 外标的主要有10CrMo910 11CrMo9 -10 15Mo3 13CrMo44 19Mn6 BHW35 13MnNiMo54 10Cr0.5Mo 2.25Cr1Mo 1.25Cr0.5Mo 16Mo3 13CrMo4-5 P265GH P295GH P235GH P355GH 。
主要用途石油石化行业、化工设备制造企业、电站建设、锅炉和压力容器制造等企业用Q245R制作的反应器、换热器、分离器、球罐、油气罐、液化气罐、核能反应堆压力壳、液化石油汽瓶、水轮机蜗壳，由于石油化工、煤转化、核电、汽轮机缸体、火电等使用条件苛刻，其中腐蚀介质复杂的大型设备如：水洗塔、第二变换炉、焦炭塔、脱硫槽、转化气余热锅炉、甲烷化炉、反应器、再生器、加氢反应器、甲烷化加热器、转化气蒸汽发生器等设备及构件建设制造项目中大量使用Q245R（Hic）钢板万余吨。
尺寸范围：8-400mm*1000-3900* 3000-25000mm
交货状态：根据用户的使用要求，可按热轧、正火、回火、正火加回火、调质等不同状态交货。
可以生产Z15-Z35各牌号的抗层状撕裂（厚度方向性能）钢板。
我们的服务特点：交货期短，交货迅速，价格实惠。
我们的服务：sunny@
1.精准的报价，为您降低采购成本。
2.及时的沟通，让您监督整个生产流程与进度。
3.优异的质量，让您届临钢厂验货，监督成品的质量。
4.强大的运输，为您解决无法运输的烦恼，降低运输成本，并能随时知晓货物运输情况。
5.质量的保证，为您尽快拿到工厂原厂质保书，让您及时进行下一步的生产与工作计划。
6.优质的售后，为您尽快得到发票，入账管理等提供建议与支持。
7.后续的追踪，对于您钢板使用的情况进行追踪，及时反馈给钢厂，并为您提供建议，进一步使我们的服务更贴心。
河南融盛汇商贸期待与您的长期合作。
Q245R> Q245R (HIC)、Q245R(R-HIC)1、Q245R、Q245R (HIC)、Q245R(R-HIC)钢板详情：锅炉压力容器板是钢板中的一大类——锅炉板，例如：Q245R。
字母Q：〃屈〃汉语拼音首位字母。
数字245：屈服强度值。
字母R：〃容〃汉语拼音首位字母。
Q245R具有特殊的成分与性能，Q245R主要用于做压力容器使用，针对用途，温度，耐腐的不同，所应该选用的容器板材质，也不尽相同。
Q245R(HIC)是做了抗氢致开裂检验的Q245R容器板Q245R(R-HIC)是在Q245R(HIC)的基础上又加做了SSCC检验，即硫化物应力腐蚀检验。
2、Q245R、Q245R (HIC)、Q245R(R・HIC)压力容器用钢:用于制造石油化工、气体分离和气体储运等设备的压力容器的钢。
要求具有足够的强度和韧性、良好的焊接性能和冷热加工性能。
常用的钢主要是低合金高强度钢和碳素钢。
3、Q245R、Q245R (HIC)、Q245RRHIC)的包装、标志、质量证明书:钢板的包装、标志、质量证明书应符合GB/T 247的规定。
4、Q245R、Q245R (HIC) 、Q245R(R-HIC)钢板交货状态：Q245R 一般的热处理是热轧、控轧、正火，探伤有一探、二探、三探，冲击温度有常温、0℃,-20, 如有特殊要求还需加做Z15、Z25、Z35等Z向性能试验。
Q245R(HIC)、Q245R (R-HIC)还需控制P、S含量以及X系数。
5、Q245R新旧牌号对比：20R\20G是以前的工艺标准是：GB6654、GB713-86,Q245R是现在的新牌号，标准是：GB/T713-2014o二者其实是一样的材质，仅仅是名称不一样。
6、Q245R、Q245R (HIC) 、Q245R(R・HIC)钢板化学成分:PS：具体化学成分应在钢厂材质书中注明。
7、Q245R、Q245R (HIC)、Q245R(R-HIC)钢板力学性能和工艺性能:PS：具体力学性能应在钢厂材质书中注明。
湿硫化氢环境腐蚀与防护第一章总则1.1 为规范湿硫化氢环境腐蚀与防护工作，防止发生安全事故，依据国家有关法规、标准，制定本指导意见。
1.2石油化工装置在湿硫化氢环境（含有气相或溶解在液相水中，不论是否有氢气存在的酸性工艺环境）使用的静设备，为抵抗硫化物应力腐蚀开裂（SSC）、氢诱导开裂（HIC）和应力导向氢诱导开裂（SOHIC），在设计、材料、试验、制造、检验等方面的要求。
生产、技术、设计、工程、检修、科研等部门应积极参与和配合设备管理部门做好相关工作。
1.3对处于湿硫化氢腐蚀环境中的设备抗 SSC、HIC/SWC 和 SOHIC 损伤的最低要求，其中包括碳钢和低合金钢，以及碳钢及低合金钢加不锈钢的复合钢板制造的设备。
但不包括采用在金属表面（接触介质侧）增加涂层（如喷铝等）防止基体材料腐蚀开裂的设备。
1.4凡处于湿硫化氢环境中的设备在材料选择、设备制造与检验均应满足本标准的要求，否则可能导致设备 SSC、HIC/SWC 和 SOHIC 的破坏。
1.5不包括湿硫化氢引起的电化学失重腐蚀和其他类型的开裂。
1.7 湿硫化氢腐蚀环境的定义与分类：1.7.1 介质在液相中存在游离水，且具备下列条件之一时称为湿硫化氢腐蚀环境：（1）在液相水中总硫化物含量大于 50ppmw；或（2）液相水中 PH 小于 4 且总硫化物含量大于等于 1ppmw；或（3）液相水中 PH 大于 7.6 及氢氰酸（HCN）大于等于 20ppmw，且总硫化物含量大于等于 1ppmw；或（4）气相中含有硫化氢分压大于 0.0003MPa（0.05psia）。
1.7.2 根据湿硫化氢腐蚀环境引起碳钢和低合金钢材料开裂的严重程度以及对设备安全性影响的大小，把湿硫化氢腐蚀环境分为 2 类，在第I 类环境中主要关注 SSC，而在第Ⅱ类环境中，除关注 SSC 外，还要关注HIC 和 SOHIC 等损伤。
具体划分类别如下：第 I 类环境（1）操作介质温度≤ 120℃；（2）游离水中硫化氢含量大于 50ppmw；或（3）游离水的 PH ＜ 4，且含有少量的硫化氢；或（4）气相中硫化氢分压大于 0.0003MPa（绝压）；或（5）游离水中含有少量硫化氢，溶解的 HCN 小于 20ppmw，且 PH ＞7.6。
Q245R
1、Q245R钢板简介：
Q245R是锅炉及压力容器钢板的一种,执行标准：GB713-2014。
牌号表示方法:Q245R。
Q—“屈”汉语拼音首位字母。
245—屈服强度值。
R：“容”汉语拼音首位字母。
Q245R具有特殊的成分与性能,主要用于压力容器.
2、Q245R钢板尺寸、外形、重量及允许偏差
a、钢板的尺寸、外形及允许偏差应符合GB/T709的规定
b、钢板的厚度偏差应符合GB/T709的B类偏差要求，根据需方要求，也可按GB/T709的C 类偏差交货
c、钢板按理论重量交货，计算用钢板密度为7.85g/cm³。
3、Q245R钢板交货状态
Q245R交货状态热轧、控轧、正火。
4、Q245R钢板冶炼方法
a、Q245R钢由氧气转炉或电炉冶炼，并应采用炉外精炼工艺
b、连铸坯、钢锭压缩比不小于3，电渣重熔坯压缩比不小于2.
5、Q245R钢板超声检测
Q245R钢板根据需方要求应每张进行超声检测，检测方法按JB/T4730.3或GB/T2970执行。
8、Q245R钢板应用范围及前景
石油石化行业、化工设备制造企业、电站建设、锅炉和压力容器制造等企业用Q245R制作的反应器、换热器、分离器、球罐、油气罐、液化气罐、核能反应堆压力壳、液化石油汽瓶、水轮机蜗壳，由于石油化工、煤转化、核电、汽轮机缸体、火电等使用条件苛刻，其中腐蚀介质复杂的大型设备如：水洗塔、第二变换炉、焦炭塔、脱硫槽、转化气余热锅炉、甲烷化
炉、反应器、再生器、加氢反应器、甲烷化加热器、转化气蒸汽发生器等设备及构件建设制造项目中大量使用Q245R（HIC）钢板。
一，Q245R (HIC)冶炼方法：采用电炉+炉外精炼方式冶炼，冶炼过程进行Ca处理，并应为本质细晶粒钢，其实际晶粒度为5级或5级以上。
二，Q245R (HIC)交货状态：正火。
试样状态：所有钢板应对其检验用试样进行模拟焊后热处理，推荐模拟焊后热处理温度：620±10℃，保温时间：8小时，温度400℃以上装出炉，升降温速度≤150℃/h，如与推荐热处理制度不符具体模拟焊后热处理制度在合同中注明。
三，Q245R (HIC)力学性能：钢板试样模拟焊后热处理状态的力学性能应符合下表的规定。
四，Q245R (HIC)简介：Q245R (HIC)-I指的是钢种级别Q245R抗硫化氢腐蚀钢板，腐蚀试验只做抗氢致开裂检验（HIC），成分要求熔炼分析P≤0.015、S≤0.003；成品分析P≤0.015、S≤0.004。
五，Q245R (HIC)化学成分：钢种牌号 C Si Mn AL Ca* O* CE**
Q245R(HIC）熔炼分析≤0.20 ≤0.35 0.50-1.00 ≥0.020 0.0015-0.0030 ≤0.004 ≤0.36
六，Q245R (HIC)成品分析≤0.40 0.45-1.05
七（1）Ca值仅供参考，不作验收条件，Ca、O含量可用成品分析值代替熔炼分析值；
（2）Q245R(HIC）碳当量（CE）计算公式如下：CE=C+Mn/6+（Cu+Ni）
/15+(Cr+Mo+V)/5
（3）为了改善钢板性能，可添加部分微合金元素。
容器板：Q245R(HIC)、Q345R(HIC)、SA516Gr70、15CrMoR、Q420R、09MnNiDR、SA387Gr11、SA387Gr22、13MnNiMoR、14Cr1MoR、12Cr1MoVR ,A48CPR、16Mo3、P355GH、12Cr2Mo1R、P91
低合金高强度钢板：A633E, A633D, Q345A,Q390A,Q420A,
Q460C, S420N,S460N,SM490B,S275JR,S355JR,WH60A,WH70B,
合金结构钢板: 20CrMnMo，30、35CrMo,42CrMo, 38CrMoAL, 12CrMoVNi,
30CrMnSiA，50Mn2V,15CrMo,20Mn2,40Mn2,20MnSi，10CrMoAL，20CrMo, 20Cr,40Cr
调质型高强钢板：SS590Q/Q550D/WQ590D/WH70QS690Q/SQ690QL/WQ690D，WDB620E 管线用钢板：X60（L420）,X65,X70,API5L-B,X52（L360）,X56（L390）,
X60(ST),X65(ST), X70(ST),X80(ST)，WFHY510,WPHY485
调质型耐磨钢板：WNM360A, WNM360B,WNM400A, WNM400B,WNM360L、
WNM360E,WNM400E,WNM400A,WNM450A,WNM500A
优碳钢板：10-55#，20Mn，50Mn，1025，10#特
八，Q245R (HIC)钢种厚度
Q245R(HIC） 8-16 ≥245 400-520 ≥25 -20 均值≥34单值≥24 d=1.5a ≥35 ≥25 >16-36 ≥235 >36-60 ≥225 >60-100 ≥205 390~510 ≥24
d=2a >100-150 ≥185 380-500
1．模拟焊后热处理制度
2．高温拉伸（双方协商）
3．低温冲击（双方协商）
4．钢板抗氢致裂纹（HIC）试验检验规则
A．抗氢致裂纹（HIC）试验方法，试验方法任选其中之一
（1）执行NACE TM0284标准，采用A溶液，三个试样平均值为：CLR≤10%；CSR≤3%；CTR≤1%。
（2）执行NACE TM0284标准，采用B溶液，三个试样平均值为：CLR≤10%；CSR≤3%；CTR≤1.5%。
（3）执行GB8650标准，采用A溶液，三个试样平均值为：CLR≤10%；CSR ≤3%；CTR≤1.5%。
（4）执行GB8650标准，采用B溶液，三个试样平均值为：CLR≤10%；CSR ≤3%；CTR≤1.5%。
其中PH:介质酸碱度；CLR：裂纹长度百分比；CSR：裂纹敏感百分比；CTR：裂纹厚度百分比
九，Q245R(HIC）HIC试验验收规则：HIC试验应成批验收，每批由同一炉号、同一厚度、同一热处理制度的钢板组成。
厚度不大于30mm时，取一组试样，试样尺寸为板厚*20mm*100mm；厚度大于30mm时，从厚度1/2处取一组试样，试样尺寸为20mm*20mm*100mm。
