湿喷桩施工方案
湿喷桩施工方案是地基处理中常见的一种方法，用于增强土壤承载力或防止地
基沉降。
该施工方案通常包括材料准备、机械设备安装、施工工艺等环节。
1. 材料准备
在进行湿喷桩施工之前，需要准备一定数量和质量的材料，包括：
•水泥、沙子和碎石等原材料
•砼搅拌机、输送泵等施工设备
•钢筋、钢桩等辅助材料
这些材料的准备工作必须提前进行，以确保施工的顺利进行。
2. 机械设备安装
在施工现场，需要将相应的机械设备进行安装和调试。
主要包括：
•混凝土搅拌机的安装调试
•输送泵的安装调试
•钻孔机、振动锤等施工设备的安装调试
机械设备安装过程中需要严格按照操作规程进行，确保设备能够正常运行。
3. 施工工艺
湿喷桩施工的具体工艺包括以下几个主要步骤：
3.1 钻孔
首先进行钻孔操作，确定桩的位置和深度。
钻孔的直径和深度由设计要求确定，操作中应确保钻孔的水平度和垂直度。
3.2 搅拌混凝土
将水泥、沙子和碎石等原材料放入混凝土搅拌机中进行搅拌，形成混凝土浆料。
3.3 泵浆
通过输送泵将混凝土浆料输送至钻孔中，确保桩内充满浆料，并形成相应的桩体。
3.4 桩身加固
在桩身注浆后，可以进行桩身加固工作，如加固筋、加固板等，以增强桩体的承载能力。
3.5 成型
最后用振动锤等设备对桩体进行成型，确保桩体的密实度和稳固性。
结语
湿喷桩施工是一项复杂的地基处理工艺，需要严密的工艺流程和操作规范。
只有在材料准备充分、机械设备完好、施工工艺规范的前提下，才能确保湿喷桩施工的质量和安全。
双向水泥搅拌桩两喷四搅施工工艺流程挖掘：首先，需要对施工现场进行挖掘，形成所需的基坑或沟槽。
安装钢筋笼：在桩孔中安装钢筋笼，为桩提供稳定性和强度，确保正确的承载能力。
射流灌浆：然后进行射流灌浆，使用高压水射流和水泥浆混合物，在桩孔底部的喷嘴处注入空气，并与水泥浆相混合。
搅拌注浆（第一轮）：完成射流灌浆后，进行搅拌注浆。
将含有水泥、水和添加剂的浆液注入桩孔中，填充可能存在的孔隙或间隙，进一步增强桩体。
钢筋笼延伸：完成搅拌注浆后，通过连接额外的钢筋延伸提升加固长度。
二次射流灌浆和搅拌注浆（第二轮）：通过重复相同过程进一步加强和稳定已存在及新增的桩体部分。
完善施工细节：最后完善施工细节，并清理表面上多余的材料，整理施工现场。

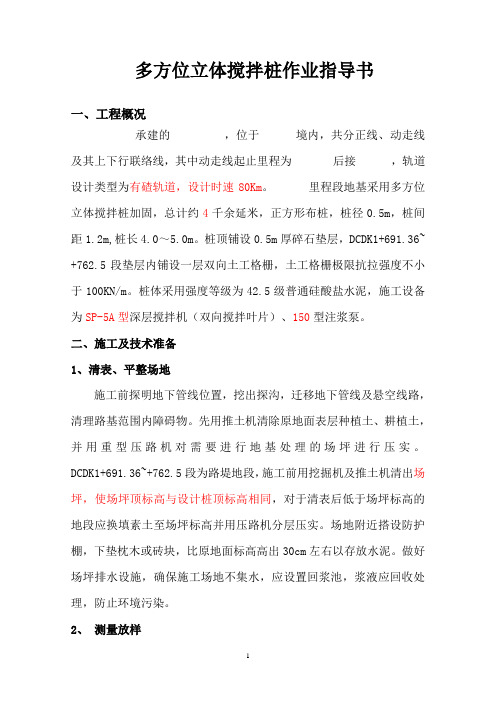

多方位立体搅拌桩作业指导书一、工程概况承建的，位于境内，共分正线、动走线及其上下行联络线，其中动走线起止里程为后接，轨道设计类型为有碴轨道，设计时速80Km。
里程段地基采用多方位立体搅拌桩加固，总计约4千余延米，正方形布桩，桩径0.5m，桩间距1.2m,桩长4.0～5.0m。
桩顶铺设0.5m厚碎石垫层，DCDK1+691.36~ +762.5段垫层内铺设一层双向土工格栅，土工格栅极限抗拉强度不小于100KN/m。
桩体采用强度等级为42.5级普通硅酸盐水泥，施工设备为SP-5A型深层搅拌机（双向搅拌叶片）、150型注浆泵。
二、施工及技术准备1、清表、平整场地施工前探明地下管线位置，挖出探沟，迁移地下管线及悬空线路，清理路基范围内障碍物。
先用推土机清除原地面表层种植土、耕植土，并用重型压路机对需要进行地基处理的场坪进行压实。
DCDK1+691.36~+762.5段为路堤地段，施工前用挖掘机及推土机清出场坪，使场坪顶标高与设计桩顶标高相同，对于清表后低于场坪标高的地段应换填素土至场坪标高并用压路机分层压实。
场地附近搭设防护棚，下垫枕木或砖块，比原地面标高高出30cm左右以存放水泥。
做好场坪排水设施，确保施工场地不集水，应设置回浆池，浆液应回收处理，防止环境污染。
2、测量放样用全站仪精确放样出水泥搅拌桩处理范围边线控制桩。
中间桩位拉钢尺准确定位，插竹钎撒白灰标识。
3、试验准备水泥：强度等级为42.5级的普通硅酸盐水泥或矿渣硅酸盐水泥，检验合格后方可使用。
提前做好水泥试验、水质分析、土的含水量及配合比试验。
根据前期试验总结确定的技术参数如下：土的湿容重1940kg/m3、含水率20.4%、水灰比0.5、水泥浆液比重1.74、每立方米喷浆量0.25m3、每米桩水泥用量约为56.8kg、每米浆液用量0.049m3。
4、设备进场施工设备：SP-5A型深层搅拌机（双向搅拌叶片）、150型注浆泵、搅拌筒、发电机（200kw），不宜采用动力头位于桩机底盘上，钻速与提速联动的深搅拌机。
新建铁路连云港至盐城线站前工程LYZQ-Ⅳ标段第三项目部双向搅拌粉喷桩施工方案编制：审核：批准：中交三航局新建连盐铁路工程指挥部第三项目部二〇一四年三月目 录编制依据 工程概述 工程概况 工程地质条件 技术要求 施工准备 施工技术准备 施工机械、人员配置及材料准备 施工现场准备 工艺流程及施工方法 工艺流程 施工方法 施工注意事项及常见问题解决 质量检验 质量保证措施 施工安全防护措施 文明施工及环境保护措施文明施工保证措施 环境保护保证措施双向搅拌粉喷桩施工方案编制依据（ ）《铁路路基工程施工质量验收标准》（ ）（ ）《铁路工程地基处理技术规程》（ ）（ ）《铁路路基设计规范》（ ）（ ）《新建铁路工程测量规范》（ ）（ ）《铁路工程土工试验规程》（ ）（ ）《客货共线铁路路基工程施工技术指南》（ ）工程概述工程概况双向搅拌粉喷桩起讫施工里程为 。
线路位于响水县平原地区，地势平坦开阔。
地面标高 左右，本段路基工程以填方形式通过。
桩间距 ，梅花型布置，桩长 。
为确保双向搅拌粉喷桩地基加固施工质量，对双向搅拌粉喷桩地基加固进行施工。
工程地质条件（ ）根据地质勘探资料 （施工范围处）地质条件如下：①粉土：黄褐色，潮湿 饱和，中密，层厚 ～ 米，承载力基本容许值 ；②黏土：黄褐色，软塑，层厚 ～ 米，承载力基本容许值 ；③淤泥质黏土：灰褐色，流塑，层厚 ～ 米，承载力基本容许值 ；④黏土：黄褐色，软塑，层厚 ～ 米，承载力基本容许值；⑤粉砂：黄褐色，中密，层厚 ～ 米，承载力基本容许值 ；⑥粉质黏土：黄褐色，软塑，层厚 ～ 米，承载力基本容许值 ；（ ）该段范围内地层主要为粉土、淤泥质粉土、黏土。
地下水主要为孔隙潜水，主要受大气降水和地表水的补给。
埋深 ～ ；地下水作用环境等级为 。
技术要求（ ）在该地质条件下，双向搅拌粉喷桩“一喷四搅”工艺符合要求；（ ）配合比：根据无侧限抗压强度测试结果， 延米配合比满足单桩承载力要求。

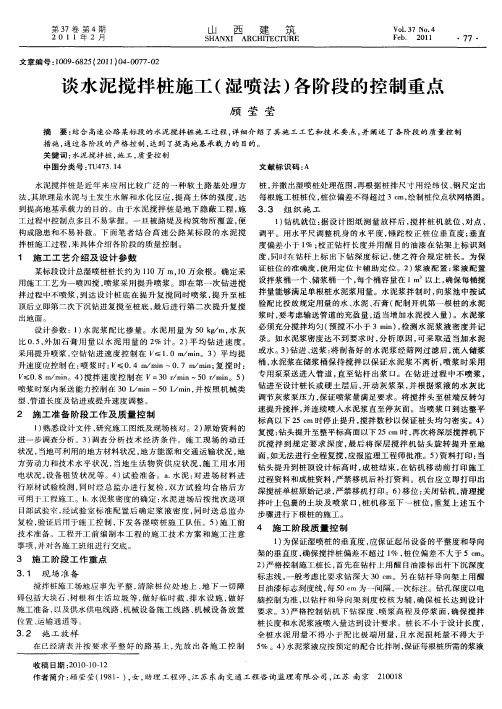

水泥搅拌桩施工工法（湿喷法）详解水泥搅拌桩施工工法（湿喷法）1、前言软土地基的处置方法之一是水泥搅拌桩（湿喷法）是一种软土加固新技术，当软弱土埋深不超过8m时，宜采用水泥搅拌桩进行地基处理。
2、工法特点水泥搅拌桩是利用水泥作为固化剂的主剂，是软基处理的一种有效形式，利用搅拌桩机将水泥浆喷入土体并充分搅拌，使水泥与土发生一系列物理化学反应，使软土硬结而提高基础强度。
软土基础经处理后，加固效果显著，可很快投入使用。
3、适用范围水泥搅拌桩适用于加宽路基填土高度在4.5米—6.0米之间和软弱土层埋深不超过8.0米的软基等地基。
4、工艺原理水泥搅拌桩的物理化学反应过程，可通过专用机械设备将水泥浆喷入处理的软土地基内，并在喷注过程中上下搅拌均匀，使水泥与土发生水解和水化反应，生成水泥水化物并形成凝胶体，将土颗粒或小土团凝结在一起形成一种稳定的结构整体，这就是水泥骨架作用，同时，水泥在水化过程中生成的钙离子与土颗粒表面的钠离子进行离子交换作用，生成稳定的钙离子，从而进一步提高土体的强度，达到提高地基承载力的目的。
用水泥搅拌桩处理软弱地基效果显著，处理后可很快投入使用。
5、施工工艺流程及操作规程5.1工艺流程5.2施工工艺5.2.1准备工作5.2.1.1.正式开工前，首先进行现场调查，清除地上、地下障碍物。
5.2.1.2.编制施工方案，进行技术交底和岗前培训。
5.2.1.3.编制施工预算，做好材料、机具、设备计划，组织队伍、材料及机具设备进场。
5.2.1.4.做好现场“三通一平”工作。
5.2.2 根据设计要求定位放线，布置施工桩位编号，组装架立水泥搅拌桩机，检查主机及其他系统工作是否正常。
5.2.3. 钻机就位水泥搅拌桩开钻之前，须用水清洗整个管道并检验管道中有无堵塞现象，待水排尽后方可下钻。
为保证水泥搅拌桩桩体垂直度满足规范要求，主机就位时在钻架上悬挂一垂球，通过钻机液压支腿的升降来控制钻杆的垂直度，并使钻头对准桩位。
阳明湖红云泵站改扩建工程水泥搅拌桩（湿喷法）专项施工方案编制人：审核人：审批人：湖南省工业设备安装有限公司阳明湖水系综合治理（阳明湖公园）一期工程项目部2017-11-20水泥搅拌桩施工方案一、编制依据1、国家现行的有关法律、法规、施工及验收规范、规程等；2、本合同段招标文件，设计施工图，其它详见设计说明；3、业主、总监办、驻地监理的有关文件、规定等；4、我公司投入本项目的施工机械、上场人员等；5、本工程地质情况详见《岩土工程勘察报告》。
二、工程概况本工程大堤跨沅江大堤段管道基础区域和跨滨江大道段管道基础区域地质为软土软弱土，地基承载力低，设计采用水泥搅拌桩进行地基处理。
水泥搅拌桩采用湿喷法，水泥采用42.5级普通硅酸盐水泥，桩径50cm，水泥的掺入量必须大于15%（重量比），根据经验本地区需要大于12%~15%，采用二搅一喷的施工工艺，水泥搅拌桩一般间距为横向1.35m,纵向1.5m，呈梅花形布置。
三、施工里程1、管道跨大堤段：平均桩长15.05m,共计38根；2、跨滨江大道段：平均桩长9.8m,共计563根；四、施工部署搅拌桩由我公司的专业施工队负责施工。
根据本工程特点及工程量，本队安排2个工班作业施工，每个工班1台桩机，同时每个工班配备相应的人员。
1、施工组织机构框架2、进场机械设备一览表3、施工人员一览表五、施工进度计划考虑现场施工条件和工期要求，并根据实际情况及总体进度安排。
六、施工前期准备1、清除施工场地的地上、地下障碍物，对有水的地方进行抽水和清淤，回填粘性土并予以压实。
2、进场道路畅通，将施工用水、用电接至施工现场。
3、组织材料进场，进场水泥必须具备出厂合格证，并经现场取样送试验室复检合格，存放场地要充分满足施工需要，合理布局。
七、施工工艺及施工方法1、水泥搅拌桩施工工艺水泥搅拌桩施工工艺流程图水泥搅拌桩施工工艺流程图2、施工方法⑴测量放样施工前，根据设计图纸，定出宽于坡脚线0.5m边线，搅拌桩按正三角行布置。
