1.4 实验:用打点计时器测量小车的速度 学案(含答案)
- 格式:doc
- 大小:19.50 KB
- 文档页数:9
实验:用打点计时器测量小车的速度【教学目标】1.知识与技能:(1)能熟练使用打点计时器。
(2)会根据相关实验器材,设计实验并完成操作。
(3)会处理纸带求各点瞬时速度。
(4)会设计表格并用表格处理数据。
(5)会用v-t图像处理数据,表示运动规律2.过程与方法:(1)初步学习根据实验要求,设计实验,探究某种规律的研究方法。
(2)经历实验过程,及时发现问题并做好调整。
(3)初步学会根据实验数据发现规律的探究方法。
3.情感态度与价值观:(1)体会实验的设计思路,体会物理学的研究方法。
(2)培养根据实验结果作出分析判断并得出结论。
【教学重点】1.图象法研究速度随时间变化的规律。
2.对运动的速度随时间变化规律的探究。
【教学难点】对实验数据的处理。
【教学过程】一、导入新课。
教师提出问题:探究小车在重物牵引下的运动,研究小车速度随时间的变化规律。
让学生猜想:小车的速度随时间变化有几种可能:变化先快后慢;先慢后快;均匀变化等。
可结合速度图象描述猜想。
让学生进行实验设计:提示如何测量出不同时刻的物体运动速度;最后确定打点计时器测速度。
二、讲授新课。
(一)实验步骤及注意事项1.教师提问:用打点计时器测小车的速度所需哪些实验器材?学生回答:有滑轮的长木板、小车、带小钩的细线、钩码若干、打点计时器、纸带、刻度尺、导线、交流电源.2.教师提问:通过预习,同学们知道具体的实验步骤是什么吗?学生回答(抽取举手同学作答)教师诠释:①把附有滑轮的长木板放在实验台上,并使滑轮伸出桌面,把打点计时器固定在长木板上没有滑轮的一端,连接好电路,如图所示。
②把一条细绳拴在小车上,使细绳跨过滑轮,下面挂上合适的钩码。
放手后,看小车能否在木板上平衡地加速滑行,然后把纸带穿过打点计时器,并把纸带的一端固定在车的后面。
③使小车停在打点计时器处,先接通电源,后释放小车,让小车拖着纸带运动,打点计时器就在纸带上打下一列小点,再按同样的方法(不改变钩码个数)打出两条纸带。
2019-2020年高一物理《1.4试验:用打点计时器测速度》教案重点:①学会使用打点计时器。
②能根据纸带计算物体运动的瞬时速度。
③会用描点法描绘物体的速度-----时间图象,并从中获取物理信息难点:处理纸带的方法,用描点法画图象的能力三维目标知识与技能:①了解电磁打点计时器和电火花计时器的构造、差异及功能②能够阅读产品说明书,掌握打点计时器的使用方法。
③初步学会从纸带上获取时间和位移等实验数据信息进行处理,测定物体的速度④学会建立物体运动的v—t图象。
过程与方法:①通过实验探究过程,了解物理学的研究方法,培养学生信息收集和处理能力,分析、解决问题和交流、合作能力。
②初步了解用图象描述和研究物理过程的方法,体会数学在物理知识中和应用情感态度与价值观:①在实验活动中,培养学生严谨的科学态度和实事求是的科学精神。
②在探讨问题的过程中,鼓励学生主动与他人合作,交流思想,感受团队精神体验探索的乐趣教学手段:实验演示和多媒体课件(ppt和flash)、视频预习学案:完成时间()分钟1、.电磁打点计时器和电火花打点计时器都是使用电源的仪器,电磁打点计时器的工作电压是V,电火花打点计时器的工作电压是V.当电源频率是50 Hz时,它每隔 s打一次点.使用电磁打点计时器时,纸带应穿过,复写纸片应套在上,并要放在纸带的面;打点时应接通电源,释放纸带.2、电火花打点计时器与电磁打点计时器有何相同?有何不同?答:相同点:不同点:预习思考:完成时间()分钟1、打点计时器是一种使用交流电源的计时仪器,根据打点计时器打出的纸带,我们可以从纸带上直接得到的物理量是()A.时间间隔B.位移C.瞬时速度D.平均速度2、一学生在练习使用电磁打点计时器时,纸带上打出的不是点,而是一些短线,这可能是因为()A.打点计时器错接在直流电源上B.电源电压不稳定C.电源的频率不稳定D.振针压得过紧3、针对第2题出现的问题,应如何调节()①降低电源的频率②提高电源的电压③降低电源的电压④缩短振针的长度A.①②B.①④ C.②④ D.③④4、下图为用一大点计时器打出的4条纸带,其中平均速度最大的是(打点时间间隔均相同为0.02s)()5、怎样根据纸带上的点迹计算纸带的平均速度?如图用S和t分别表示纸带AB和CD的平均速度。
§1.4实验:用打点计时器测速度一、三维目标知识与技能1. 理解打点计时器的计时原理,理解纸带中包含的物体运动的信息(时间和位移)2. 会安装并使用打点计时器,理解利用纸带测量速度的原理并会测量瞬时速度3. 明确速度---时间图象的物理意义,描点法画图象的方法,并画出该实验的速度---时间图象1. 通过学生自己看打点计时器的说明书,培养学生独立学习的水平2. 通过实验得出物体的运动信息,用数学的方法表述出来.培养学生获取信息处理信息的水平,体会处理问题的方法,领悟如何间接测量一些不能直接测量的物理量的方法3. 通过画速度---时间图象培养学生用图象法处理数据的水平,体验数学工具在物理发展中的作用4. 体验实验中理性思维的重要,即要动手,又要动脑5. 经历科学探究过程理解科学探究的意义,尝试应用科学探究的方法研究物体的运动情感态度价值观1. 感受打点计时器的巧妙设计思路,体会物理原理在解决实际问题中的指导作用,增强将物理知识应用于实际生活的意识2. 经历实验过程,体验科学实验过程的艰辛与喜悦,并乐于探索自然界的奥秘3. 体验用图象方法描绘物理现象的乐趣,培养学生用数学方法处理物理问题的意识4. 培养学生的交流与合作精神,有将自己的见解与他人交流的愿望,并养成尊重他人的习惯二、教学重点1. 学会使用打点计时器2. 能根据纸带计算物体运动的瞬时速度3. 会用描点法描绘物体的速度---时间图象,并从中获取物理信息三、教学难点处理纸带的方法,用描点法画图象的水平教具准备课件投影仪幻灯片课时安排2课时第1课时四、教学设计[新课导入](5分钟)测定物体的运动速度并不是一件容易的事,特别是物体的速度在持续变化时.为了简化我们今天只研究物体的直线运动.当物体沿直线运动时,其位移在持续变化,要研究物体的运动,我们首先要准确记录物体的运动信息.怎样记录呢?课堂活动请同桌的两位同学合作用彩笔和纸带模拟打点计时器.思考1. 彩笔打出的点能不能准确记录纸带的位置?2. 在打点时间间隔大致相同的情况下,纸带拉动的快慢对纸带上点的间隔有无影响? 学生讨论:总结:彩笔打出的点能够记录纸带的位置.但在打点时间间隔大致相同的情况下,纸带拉动的快慢对纸带上点的间隔有影响(拉的越慢纸带上点越密,反之就会越稀疏)考虑到用手打点的时间间隔不能准确相等,所以无法准确测定物体的运动速度.原因在哪? 生:原因出在用手打点时的时间间隔不能严格相等,要是有一台打点时间间隔严格相等的仪器问题就能够解决了.新课教学(25分钟)师:我们今天要介绍的打点计时器就是能够精确记录时间间隔和位移的仪器.一电磁打点计时器1.振片 2。
第10天实验:用打点计时器测速度考纲要求:Ⅰ难易程度:★★☆☆☆用打点计时器可测纸带运动的时间和位移。
下面是没有按操作顺序写的不完整的实验步骤,按照你对实验的理解,在各步骤空白处填上适当的内容,然后根据实际操作的合理步骤,将各步骤的字母代号按顺序写在空白处。
A.在电磁打点计时器的两接线柱上分别接上导线,导线另一端分别接在50 Hz交流电源的两接线柱上;B.把电磁打点计时器固定在桌子上,让纸带穿过_______,并压在_______下面;C.用刻度尺测量从计时开始点到最后一个点间的距离Δx;D.切断电源,取下纸带,如果共有n个清晰的点,如此这段纸带记录的时间Δt=________;E.打开电源开关,再用手水平地拉动纸带,纸带上打下一系列小点。
F.利用公式v=xt∆∆计算纸带运动的平均速度。
实验步骤的合理顺序是_______________。
【参考答案】限位孔复写纸〔n–1〕×0.02 s BAEDCF【试题解析】使用打点计时器时应该将纸带穿过限位孔,并将纸带放在复写纸下。
打点时先开电源再释放纸带。
合理的操作顺序为BAEDCF。
交流电频率为50 Hz,打点时间间隔为0.02 s,纸带上有n个清晰的点,如此时间间隔为〔n–1〕×0.02 s。
【知识补给】打点计时器的使用〔1〕拖曳纸带的物体应靠近打点计时器,以充分利用纸带,打出更多点迹。
〔3〕要先接通打点计时器的电源,再释放小车。
首先能防止纸带被提前拖曳,能打点的纸带缩短;其次可使打下的第一个点对应初速度为零的状态,完整地记录下运动的全过程,便于分析。
〔3〕误差:纸带和限位孔、纸带和纸盘间的摩擦。
对于电磁打点计时器,还有振针对纸带的阻力。
使用打点计时器测量瞬时速度时应注意A.无论使用电磁打点计时器还是电火花计时器,都应该把纸带穿过限位孔,再把套在轴上的复写纸压在纸带的上面B.使用打点计时器时应先接通电源,再拉动纸带C.使用电磁打点计时器在拉动纸带时,拉动的方向应与限位孔平行D.打点计时器只能连续工作较短时间,打点之后要立即关闭电源小明拉着穿过打点计时器的纸带的一端运动,纸带上打出的点如下列图,由此判断纸带的运动情况是A.先匀速后减速 B.先加速后匀速C.先减速后加速 D.先加速后减速如图为同一打点计时器打出的4条纸带,其中平均速度最大的是〔打点时间间隔均一样〕电磁打点计时器和电火花打点计时器都是使用________电源的计时仪器,电磁打点计时器工作的电压是__________V,电火花打点计时器工作的电压是_________V。

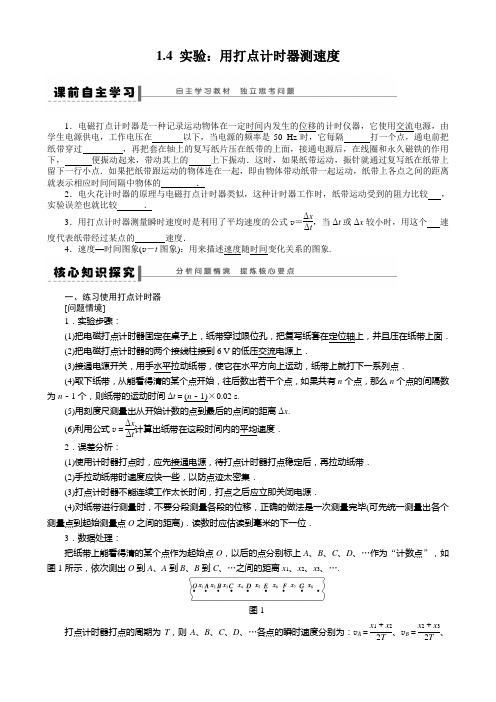

1.4 实验:用打点计时器测速度1.电磁打点计时器是一种记录运动物体在一定时间内发生的位移的计时仪器,它使用交流电源,由学生电源供电,工作电压在 以下,当电源的频率是50 Hz 时,它每隔 打一个点,通电前把纸带穿过 ,再把套在轴上的复写纸片压在纸带的上面,接通电源后,在线圈和永久磁铁的作用下, 便振动起来,带动其上的 上下振动.这时,如果纸带运动,振针就通过复写纸在纸带上留下一行小点.如果把纸带跟运动的物体连在一起,即由物体带动纸带一起运动,纸带上各点之间的距离就表示相应时间间隔中物体的 .2.电火花计时器的原理与电磁打点计时器类似,这种计时器工作时,纸带运动受到的阻力比较 ,实验误差也就比较 .3.用打点计时器测量瞬时速度时是利用了平均速度的公式v =ΔxΔt,当Δt 或Δx 较小时,用这个 速度代表纸带经过某点的 速度.4.速度—时间图象(v -t 图象):用来描述速度随时间变化关系的图象.一、练习使用打点计时器 [问题情境] 1.实验步骤:(1)把电磁打点计时器固定在桌子上,纸带穿过限位孔,把复写纸套在定位轴上,并且压在纸带上面. (2)把电磁打点计时器的两个接线柱接到6 V 的低压交流电源上.(3)接通电源开关,用手水平拉动纸带,使它在水平方向上运动,纸带上就打下一系列点.(4)取下纸带,从能看得清的某个点开始,往后数出若干个点,如果共有n 个点,那么n 个点的间隔数为n -1个,则纸带的运动时间Δt =(n -1)×0.02 s.(5)用刻度尺测量出从开始计数的点到最后的点间的距离Δx .(6)利用公式v =ΔxΔt计算出纸带在这段时间内的平均速度.2.误差分析:(1)使用计时器打点时,应先接通电源,待打点计时器打点稳定后,再拉动纸带. (2)手拉动纸带时速度应快一些,以防点迹太密集.(3)打点计时器不能连续工作太长时间,打点之后应立即关闭电源.(4)对纸带进行测量时,不要分段测量各段的位移,正确的做法是一次测量完毕(可先统一测量出各个测量点到起始测量点O 之间的距离).读数时应估读到毫米的下一位.3.数据处理:把纸带上能看得清的某个点作为起始点O ,以后的点分别标上A 、B 、C 、D 、…作为“计数点”,如图1所示,依次测出O 到A 、A 到B 、B 到C 、…之间的距离x 1、x 2、x 3、….图1打点计时器打点的周期为T ,则A 、B 、C 、D 、…各点的瞬时速度分别为:v A =x 1+x 22T 、v B =x 2+x 32T、v C =x 3+x 42T 、v D =x 4+x 52T、….[问题延伸]在使用打点计时器时,纸带上出现下列情况各是什么原因造成的?应如何调节? (1)打点不清晰(不打点).(2)打出的是短线,而不是点.[问题情境]许多变化过程可以用图象来表示,如气温的变化、股票的涨跌等,用这种形式表示变化过程有什么优点?答案 图象法是揭示变化规律的好方法,可以形象直观地反映变化规律. [要点提炼]1.v -t 图象:用横轴表示时间t ,纵轴表示速度v ,建立直角坐标系.根据测量的数据在坐标系中描点,然后用平滑的曲线把这些点连接起来,即得到如图2所示的v -t 图象.图22.v -t 图象的意义:v -t 图象非常直观地反映了速度随时间变化的情况,它并不是物体运动的轨迹. 3.匀速直线运动的v -t 图象(1)匀速直线运动的v -t 图象是与时间轴平行的直线,如图3所示,直线a 、b 分别表示v a =4 m/s ,v b=8 m/s.图3(2)从匀速直线运动的v -t 图象中不仅可以看出速度的大小,并且可以求出位移,根据位移公式x =v t ,在v -t 图象中就对应着边长分别为v 和t 的一个矩形面积,如图4中画斜线的部分.图4[问题延伸]你能根据v -t 图象判断物体的运动情况吗?图5是一个物体运动的v -t 图象,从以下三个方面说明它的速度是怎样变化的.图5(1)物体从静止开始运动还是具有一定的初速度?(2)速度的大小是否变化?怎样变化?(3)运动方向是否变化?例1当纸带与运动物体连接时,打点计时器在纸带上打出点迹.下列关于纸带上点迹的说法中正确的是()A.点迹记录了物体运动的时间B.点迹记录了物体在不同时刻的位置和某段时间内的位移C.纸带上点迹的分布情况反映了物体的质量和形状D.纸带上点迹的分布情况反映了物体的运动情况变式训练1如图6所示是一同学利用打点计时器打出的一条纸带,纸带上打出的不是圆点,而是如图所示的一些短线,这可能是因为()图6A.打点计时器错接在直流电源上B.电源电压不稳定C.电源的频率不稳定D.打点针压得过紧例2如图7所示是某同学用打点计时器研究某物体运动规律时得到的一段纸带,根据图中的数据,计算物体在AB段、BC段、CD段和DE段的平均速度的大小,并判断物体运动的性质.图7变式训练2如图8所示,打点计时器所用电源的频率为50 Hz,某次实验中得到的一条纸带,用毫米刻度尺测量情况如图所示,纸带在A、C间的平均速度为____ m/s,在A、D间的平均速度为____ m/s,B点的瞬时速度更接近于______ m/s.图8【效果评估】1.接通电源与让纸带(随物体)开始运动,这两个操作的先后关系应当是()A.先接通电源,后释放纸带B.先释放纸带,后接通电源C.释放纸带的同时接通电源D.先接通电源或先释放纸带都可以2.打点计时器打出的纸带()A.能准确地求出某点的瞬时速度B.只能粗略地求出某点的瞬时速度C.能准确地求出某段时间内的平均速度D.可以任意地利用某段时间内的平均速度代表某点的瞬时速度3.图9为一条纸带打上点后的情况,已知A、B、C、D四个点中,A点最先打出,D点最后打出,由图可知,A→.B阶段纸带做______运动,B→C阶段很接近______运动,C→D阶段则做______运动,A→B、B→C和C→D三个阶段中的平均速度大小依次为______ m/s、______ m/s和______ m/s.已知交流电源的频率为50 Hz.图94.图10是某质点做直线运动的v-t图象,试回答:图10(1)AB、BC、CD段质点分别做什么运动?(2)质点在2 s末的速度多大?。
1.1.4 实验:用打点计时器测速度一、实验目的1.了解打点计时器的结构、原理及使用方法2.学会用打点计时器测量物体的速度3.能利用v-t图象分析实验数据,描述物体的运动。
二、实验原理1.两种打点计时器的比较2.测平均速度、瞬时速度的原理用跟运动物体连在一起的纸带上打出的点记录物体的位置,用刻度尺测出两个计数点间的位移Δx。
打两个点的时间间隔为Δt,则v-=ΔxΔt ,当Δt很短时,认为ΔxΔt为t时刻的瞬时速度。
三、实验器材电磁打点计时器(或电火花计时器)、学生电源(电火花计时器使用220 V交流电源)、刻度尺、纸带、复写纸、导线、坐标纸等。
四、实验过程 1.实验步骤(1)把电磁打点计时器固定在桌子上,纸带穿过限位孔,把复写纸套在定位轴上,并且压在纸带上面。
(2)把电磁打点计时器的两上接线柱接到6 V 的低压交流电源上。
(3)接通电源开关,用手水平拉动纸带,使它在水平方向上运动,纸带上就打下一系列点。
随后关闭电源。
(4)重复步骤(2)、(3),获得3~5条纸带。
(5)选择一条点迹清晰便于分析的纸带,舍去前面密集的点,找一清晰的点作为第1个点,往后数n 个点,n 个点之间的间隔数为(n -1),纸带从打第1个点到打第n 个点的运动时间Δt =0.02(n -1) s 。
(6)用刻度尺测量出第1个点到第n 个点间的距离Δx 。
2.数据处理(1)计算纸带的平均速度:从打第1个点到打第n 个点,纸带的运动时间为Δt =0.02(n -1)s ,纸带的位移为Δx ,纸带的平均速度v =ΔxΔt 。
把测量和计算的结果填入表中。
(2)用打点计时器测量瞬时速度 ①选取一条点迹清晰便于分析的纸带。
②从能够看清的某个点开始,每隔四个点取一个计数点,每两个计数点间的时间间隔T =5×0.02 s=0.1 s 。
在纸带上用O 、A 、B 、C 、D …标出这些“计数点”,如图所示。
用刻度尺依次测出OA 、OB 、OC 、OD …的距离是s 1、s 2、s 3、s 4…,再利用x 1=s 1、x 2=s 2-s 1、x 3=s 3-s 2…确定出OA 、AB 、BC 、CD …之间的距离x 1、x 2、x 3、x 4…③A 、B 、C 、D …各点的瞬时速度分别为v A =x 1+x 22T 、v B =x 2+x 32T 、v C =x 3+x 42T 、v D =x 4+x 52T…(3)用v-t图象描述物体的运动①以速度v为纵轴,时间t为横轴建立直角坐标系。
(10“快”或“慢”),小车在0与1两点间的平均速度为慢0.3 m/s(20分钟,30分)知识点一电磁打点计时器和电火花计时器.下列关于打点计时器的说法中正确的是().电磁打点计时器是利用振针上下振动,通过复写纸在纸带上留下一行小点.电火花打点计时器是利用火花放电的原理来工作的知识点二知识点三下图所示为同一打点计时器打出的4条纸带,其中,平均速度最大的是哪一条由图可知四条纸带所取点迹的总长相差不多,其中纸带所用时间最短,故其平均速度最大.某同学得到一条打点清晰的纸带,如图所示,要求测出点在内的一段间隔中的平均速度来粗略地代表D点的瞬时速度,已知交流,下列几种方法中最准确的是()0.12 s0.06 s0.04 s点的瞬时速度,最准确的应是用包含该点且与该点相邻的两点之间的平计算结果保留两位有效数字).点间的中间时刻,求出0、2点间的平均速度即可认为是点的瞬时速度也可求出.0和6两个点的瞬时速度不便求出,需要注=0.1 s .根据v -=x t得: x知识点四离如图所示,每两个相邻的测量点之间的时间间隔均为0.10 s.试根据纸带上各个计数点间的距离,计算出打下B 、C 、D 、E 、F 时速度,并将各个速度值填入下表(要求保留3位有效数字).v B v C v D v E v F 时速度随时间变化的关系图线.v Bv C v D v 0.400 0.479 0.560 0.640知将计算出的各点速度描在坐标纸上,并将各点用平滑的线连接起来,如下图所示.课后作业时间:45分钟满分:80分________姓名________分数.关于打点计时器的使用说法正确的是()在图中A、B两点之间,两条纸带(甲、乙)运动的时间之比是.无法比较假设打点计时器使用的是频率为50 Hz的交流电源,纸带上每打出两个相邻点8.打点计时器使用交流电源的频率为50 Hz ,在“探究小车速度随时间变化的规律”的实验中,若交流电的频率变小了而未被发现,则测得小车的速度值与真实值比较将( )A .偏大B .偏小C .无影响D .无法判断【答案】A【解析】打点计时器打点的频率是由电源的频率决定的,且打点的频率等于电源的频率.当交流电的频率为50 Hz 时,打点计时器每隔0.02 s 打一个点;当交流电频率低于50 Hz时,打点计时器打点的时间间隔将大于0.02 s ,计算速度时如果仍按0.02 s ,由v =Δx Δt可知,将导致测量出的速度值大于其真实值.9.用如图所示的计时装置可以近似测出气垫导轨上滑块的瞬时速度.已知固定在滑块上的遮光条的宽度为4.0 mm ,遮光条经过光电门的遮光时间为0.040 s .则滑块经过光电门位置时的速度大小为( )A .0.10 m/sB .100 m/sC .4.0 m/sD .0.40 m/s【答案】A【解析】遮光条经过光电门的遮光时间很短,所以可以把遮光条经过光电门的平均速度当作滑块经过光电门位置时的瞬时速度,即v =d /t =0.004 m/0.040 s =0.10 m/s.10.一打点计时器在纸带上依次打出A 、B 、C 、D 、E 、F 等一系列的点,测得AB =11.0 mm ,AC =26.5 mm ,AD =40.0 mm ,AE =48.1 mm ,AF =62.5 mm.根据测量数据,下列关于物体在AF 段运动速度的判断正确的是( )A .速度不变B .速度越来越大C .速度越来越小D .速度先变大再变小后变大【答案】D【解析】AB =11.0 mm ,BC =AC -AB =15.5 mm ,CD =AD -AC =13.5 mm ,DE =AE -AD =8.1 mm ,EF =AF -AE =14.4 mm ,物体在AF 段运动速度先变大再变小后变大,选项D 正确.二、非选择题11.用接在50 Hz 交流电源上的打点计时器,测定小车速度,某次实验中得到一条纸带,如图所示.从比较清晰的点起,每五个计时点记为一个计数点,分别标为0、1、2、3、4、…,测得0与1两点间的距离为x 1=30.0 mm,3与4两点间的距离为x 2=48.0 mm ,则小车在0与1两点间的平均速度为________m/s ,在3与4两点间的平均速度为________m/s.【答案】0.3 0.48【解析】每五个计时点记为一个计数点,说明相邻两计数点间的时间间隔t =5T =0.1 s ,根据平均速度的公式v -=x t 得,小车在0与1两点间的平均速度为v -1=x 1t=0.3 m/s ,在3与4两点间的平均速度为v -2=x 2t=0.48 m/s. 12.某学生在用电磁打点计时器做测定小车速度的实验时,其开始时的装配图如图所示,其中有错误与不妥之处,请把它找出来.电磁打点计时器必须接交流电源,而图上所接为直流电源,时,小车离定滑轮端太近,向前运动的余地太小,致使纸带上留下的计时点过少,来不便,产生较大误差,即小车离滑轮端太近不妥..某同学在一次实验中,用打点计时器(频率为50 Hz,即每被小车拖动的纸带的运动情况,在纸带上确定出A、B、C、D、E、个点未画出.其中x1=7.05 cm、x2=7.67 cm、x各相邻计数点间的时间间隔T=________s.点小车运动的平均速度为________m/s,在保留两位有效数字)0.98由交流电的频率为50 Hz,知相邻两点的时间间隔为一个计数点,则各相邻计数点间的时间间隔Δt=5T=0.1 s.ΔxΔt得:8.91+9.53+10.15cm/s2.38 cm,x4=2.88 cm,x5=3.39 cm,x6=3.87 cm.那么:在计时器打出点4时,求小车的速度.在平面直角坐标系中作出速度-时间图象,并分析小车的速度如何变化.(1)31.35 cm/s(2)见解析由图象可知小车速度均匀增加.。
1.4 速度的测量一、选择题(共11小题)1.在测量平均速度的实验中,下列说法正确的是( )A.要使斜面的坡度越小越好,以便于测量时间B.小车在下半程的平均速度v1大于全程的平均速度vC.小车从木板顶端下滑时,木板长度即为小车全程通过的路程D.测量小车在下半程的平均速度v2时,要让小车从斜面中点由静止下滑2.如图是小华在测量物体运动的速度时,拍摄小球从A点沿直线运动到F点的频闪照片,每隔0.2s闪拍一次,下列分析正确的是( )A.从A点到F点的过程小球做减速直线运动B.小球从B点运动到D点通过的路程为4.5cmC.小球在C点的速度大于在E点的速度D.小球从C点运动到E点的平均速度为0.15m/s3.无风的天气,小明和同学一起用机械秒表和刻度尺测量乒乓球下落的平均速度,他们让乒乓球从三楼由静止竖直落到地面,对于实验有关的操作和分析,正确的是( )A.该实验很简单,不必注意操作的安全B.选择量程为20cm的刻度尺来测量路程C.使用秒表前,要先观察秒表是否调零D.所测速度表示乒乓球每一时刻运动的快慢4.如图所示,小明“测量平均速度”时,在带有刻度的斜面底端B处放一金属片,让小车从斜面顶端由静止滑下,下列说法正确的是( )A.小车通过AB段的路程是9.00dmB.小车碰撞金属片后才停止计时C.这个实验可以不使用金属片D.为了便于测量平均速度,斜面越陡越好5.在测物体的平均速度的实验中,如果测出物体的运动时间比实际值偏小,则测量出的物体的平均速度( )A.跟实际值相同B.比实际值偏小C.比实际值偏大D.不能确定6.如图所示,这是小明在实验室中测量小球在斜面上运动时的平均速度的情景,小球从斜面上滚下,用照相机每隔0.1s拍摄一次,则下列说法正确的是( )A.小球相对于桌面是静止的B.小球从A点运动到C点用时0.3sC.小球从A点运动到B点通过的路程为7.00mmD.小球从A点运动到D点的平均速度为1m/s7.如图所示是测量小车平均速度的实验装置图。
实验:用打点计时器测速度教学目标一、知识与技能1. 了解电磁打点计时器和电火花打点计时器的基本构成,知道打点计时器的计时原理,并学会使用打点计时器。
2. 通过实例学会根据纸带上的点分析速度的变化情况,并学会测定平均速度。
3. 通过实例学会用打点计时器测量瞬时速度。
4. 学会用图象表示速度变化规律的方法,理解用平滑曲线“拟合”坐标系中描出的点来反映客观规律的思想。
二、过程与方法1.通过学生自己看打点计时器的说明书,培养学生独立学习的能力。
2.通过实验得出物体的运动信息,用数学方法表述出来。
培养学生获取信息、处理信息的能力,体会处理问题的方法,领悟如何间接测一些不能直接测量的物理量的方法。
3.通过画速度—时间图象培养学生用图象法处理数据的能力,体验数学工具在物理发展中的作用。
三、情感、态度与价值观1. 体验实验中理性思维的重要,既要动手,又要动脑。
2. 感受打点计时器的巧妙设计思路,体会物理原理在解决实际问题中的指导作用,增强将物理知识应用于实际生活的意识。
3. 经历实验过程,体验科学实验过程的艰辛与喜悦,并乐于探索自然界的奥秘。
考点同步解读高考中对本节内容很少单独命题,往往与后续学习的内容综合起来考察,涉及的内容主要有应用打点计时器研究物体的运动,运用v-t图像描述物体的运动等,作为后续学习的重要基础,同学的应牢固掌握本节内容。
1.利用打点纸带研究物体的运动2.应用图像描述物体的运动核心素养聚焦1.了解电磁打点计时器,电火花计时器的基本结构,理解其基本工作原理。
2.经历使用打点计时器的过程,能正确、熟练地使用打点计时器。
3.会根据纸带上的点迹计算物体运动的平均速度。
理解用平均速度表示瞬时速度所采用的思想方法,会用这种方法计算顺序速度。
4.是运用实验数据画出v-t图像,并会根据画出的图像描述物体运动速度的变化特点。
教学重点1. 学会使用打点计时器。
2. 能根据纸带计算物体运动的瞬时速度。
3. 会用描点法描绘物体的速度—时间图象,并从中获取物理信息。
第4节 实验:用打点计时器测速度【考纲解读】◆ 了解电磁打点计时器、电火花计时器的基本结构,理解其基本工作原理; ◆ 能正确、熟练使用打点计时器,并亲手使用打点计时器; ◆ 会根据织带上的点迹计算物体运动的平均速度;◆ 理解用平均速度表示瞬时速度多采用的思想方法,并会用这种方法计算瞬时速度; ◆ 能运用实验数据画出t -υ图像,并会根据画出的图像描述物体运动速度的变化特点。
【知识储备】知识点❶、打点计时器的构造与工作原理1、电磁打点计时器(1)电磁打点计时器是一种连续打点记录运动物体在相同时间间隔内位移的仪器。
它是用交流电源,工作电压在V 6以下。
当电源的的频率为Hz 50时,它每隔s 02.0打一个点。
(2)电磁打点计时器的构造如图所示。
(3)工作原理:电磁打点计时器是利用电流的磁效应打点计时的仪器,当打点计时器的线圈中通入交流电流时,线圈将产生磁场,由于电流是周期性变化的,所以线圈产生的磁场也是周期性变化的,振片位于磁场中被磁化,相当于条形磁铁,振针所在一端为一个磁极,其磁性随时间做周期性变化,这样,振片的这一端受永久磁铁的作用而上下运动,振片就这样做周期性振动,每次向下运动时带动振针在纸带上大下一个点,大点的时间间隔就是振片的振动周期,等于交流变电流的周期。
交流电频率为Hz 50时,它每隔s 02.0)501(s 打一个点,则纸带上相邻两点间的时间间隔也是s 02.0。
2、电火花计时器(1)电火花计时器使用交流电源,工作电压是V 220。
(2)电火花计时器的构造如图如图所示。
(3)工作原理电火花计时器中有将正弦式交流电流转为脉冲式变电流的装置,当计时器接通V 220交流电源时,按下脉冲输出开关,计时器发出的脉冲电流经放电针。
墨粉纸盘到纸盘轴产生火花放电,利用火花放电在纸带上打出点迹。
当电源的频率为Hz 50时,它每隔s 02.0打一个点。
3【辅助理解】例1、电磁打点计时器是一种使用 电源的计时器仪器,它的工作电压为 V 以下,当电源频率为Hz 50时,每隔 s 打一个点,使用电磁打点计时器时,应将纸带穿过 ,复写纸套在定位轴上,并要放在纸带上 面;打点时应先 ,再让纸带运动。
1.4 实验:用打点计时器测量小车的速度学案(含答案)4实验实验用打点计时器测量小车的速度用打点计时器测量小车的速度学习目标1.学会安装和使用打点计时器.2.会根据纸带上的点迹计算物体运动的瞬时速度.3.能运用实验数据描绘vt图像,并会根据图像说明物体的运动情况一.实验器材小车.附有滑轮的长木板.打点计时器.纸带.细绳.刻度尺.坐标纸二.实验操作1按图1安装实验器材打点计时器的两个接线柱接到交流电源上电源频率为50Hz,电磁打点计时器接46V低压交流电源,电火花打点计时器接220V交流电源图12使小车在木板上保持静止,并靠近填“靠近”或“远离”打点计时器,开启打点计时器的电源开关打点计时器稳定工作后,用手拉动细绳,使小车沿木板做直线运动待小车运动约一半距离时,松开手,使小车依靠惯性继续运动,直到左端纸带上会留下一系列点迹如图2所示图2三.数据处理1在纸带上选取一段点迹清晰并且没有重叠的区间,把第1个点标为O,而后依次标为A.B.C.D2用刻度尺测量各点的位置一般使刻度尺的零刻度线与O 点对齐,即O点的位置记为0,记录在下表中计数点序号OABCDE 计数点对应的时刻/s00.020.040.060.080.10计数点对应的位置坐标x/m3.计算各相邻计时点间的位移xOA.xAB.xBC.xCD.xDE并记录在下表中4根据平均速度vxt,计算各段的平均速度vOA.vAB.vBC.vCD.vDE并记录在下表中相邻计时点间的位移x/mxOAxABxBCxCDxDExEF相邻计时点间的平均速度v/ms1vOAvABvBCvCDvDEvEF5.绘制vt图像把相邻计时点间的平均速度当作起始点的瞬时速度例如把vOA当作vO,在图3所示的坐标纸上绘制vt图像图3四.注意事项1打点前,应使物体停在靠近填“靠近”或“远离”打点计时器的位置.2打点时,应先开启电源,待打点计时器打点稳定后,再拉动纸带3打点计时器不能连续工作太长时间,打点之后应立即关闭电源4对纸带进行测量时,不要分段测量各段的位移,正确的做法是一次测量完毕,即统一测量出各个计数点到起始点之间的距离5为减小实验误差,A.B.C.D不一定是连续的计时点,可以每5个点中间隔4个点取一个计数点,此时两计数点的时间间隔T0.1s.6计算某计数点的瞬时速度时,一般地x.t应取该计数点前.后两个计数点之间的位移和时间,vnxnxn12T.一.打点计时器的应用原理与操作xx新乡市高一检测1打点计时器是记录做直线运动物体的________和________的仪器电火花打点计时器是其中的一种,其工作电压是________,电火花打点计时器靠电火花和墨粉打点,当交流电源的频率为50Hz时,它每隔________秒打一次点2以下是练习使用电火花打点计时器的部分实验步骤,其中错误的操作是________A把打点计时器固定在桌子上,把墨粉纸盘套在纸盘轴上,让纸带穿过限位孔B把打点计时器与46V低压交流电源相连C用手水平地拉动纸带,然后启动电源D关闭电源,取下纸带,用刻度尺测量最后一个点与计时起点的距离x0,用公式vx0t计算纸带运动的平均速度答案1时间位移220V0.022BC解析1打点计时器是记录运动物体时间和位移的仪器,均使用交流电源,电火花打点计时器的工作电压是220V,当交流电源频率为50Hz时,它每隔0.02s打一次点2电火花打点计时器使用220V交流电源,故B错误;实验时应先启动电源,再拉动纸带,故C错误二.瞬时速度的计算与速度时间图像xx定远育才学校月考1电磁打点计时器使用的电源是____________填“交流46V”或“交流220V”电源,实验室使用我国民用电频率50Hz时,如果每相邻的计数点间还有4个点未标出,则相邻两个计数点间的时间间隔为________.2在“练习使用打点计时器”的实验中,某同学选出了一条清晰的纸带,并取其中的A.B.C七个点进行研究,这七个点和刻度尺标度对应的位置如图4所示打点计时器所用电源频率为50Hz图4可求出A点到D点的距离是________cm.3由实验数据可得A点到D点的平均速度是_______m/s;B点的瞬时速度是________m/s.结果均保留两位有效数字答案1交流46V0.1s24.1030.140.13xx青岛市高一期中如图5所示是一条打点计时器打出的纸带,电源频率为50Hz,0.1.2.3.4.5.6是七个计数点每相邻两个计数点之间还有四个点未画出,各计数点到0的距离如图所示图51求出2.4计数点的瞬时速度并填入表格v1v2v3v4v5数值/ms10.200.610.702在图6直角坐标系中画出运动物体的速度时间图像图6答案10.400.692见解析图解析1由于相邻两个计数点之间还有四个点未画出,所以图中相邻两个计数点之间的时间间隔为0.1s,则v20.090.010.12m/s0.40m/s,v40.2280.090.12m/s0.69m/s.2根据表格中数据和在1中求出的数据在直角坐标系中描点,然后连线得到vt图像如图所示三.利用光电门测速度如图7所示,当滑块通过光电门时,光电计时器记录了遮光条通过光电门的时间,而遮光条的宽度d已知,且非常小由于滑块通过光电门的时间t非常短,在这段时间内滑块的运动可以近似看作匀速直线运动,所以可认为遮光条通过光电门时的瞬时速度等于其通过光电门的平均速度,即vxtdt.图7用如图8所示的计时装置可以近似测出气垫导轨上滑块的瞬时速度已知固定在滑块上的遮光条的宽度为4mm,遮光条经过光电门的遮光时间为0.04s.图81则滑块经过光电门位置时的速度大小为________2为使xt更接近瞬时速度,正确的措施是________A 换用宽度更窄的遮光条B换用宽度更宽的遮光条C提高测量遮光条宽度的精确度D使滑块的释放点更靠近光电门答案10.1m/s2A解析1vdt41030.04m/s0.1m/s2瞬时速度表示运动物体在某一时刻或经过某一位置时的速度,当t0时,xt可看成物体的瞬时速度,x越小,t也就越小,A项正确,B项错误;提高测量遮光条宽度的精确度,不能减小t,C项错误;使滑块的释放点更靠近光电门,滑块通过光电门时的速度可能更小,时间更长,D项错误阅读课本,了解借助位移传感器测速度的原理如图9所示是用“位移传感器”测量小车速度的示意图,这个系统由在同一直线上且等高的A.B两个小盒组成,A盒装有红外线和超声波发射器,B盒装有红外线和超声波接收器A盒被固定在向右运动的小车上,B盒固定在桌面上,测量时A向B同时发射一个红外线脉冲和一个超声波脉冲即持续时间很短的一束红外线和一束超声波,B盒接收到红外线脉冲时开始计时,接收到超声波脉冲时停止计时,若两者的时间差为t1,空气中声速为v0,红外线在A与B之间的传播时间可忽略问x1.x2.x未知图91发射红外线脉冲和超声波脉冲时A与B之间的距离为________2经过短暂的t时间后,进行第二次测量,此次接收两者的时间差为t2,已知小车在远离B,则小车运动的速度大小为________答案1v0t12v0t2t1t解析1由于红外线在A与B之间的传播时间可忽略,根据匀速直线运动规律得A.B间的距离为x1v0t1.2同理可知进行第二次测量时,A.B间的距离为x2v0t2,两次发射超声波脉冲的时间间隔为t,即为小车运动xx2x1所用的时间,根据速度的定义式可知小车运动的速度大小为vx2x1tv0t2t1t.1多选在“用打点计时器测速度”的实验中,若打点周期为0.02s,下列说法正确的是A先启动电源,后拉动纸带B先拉动纸带,后启动电源C电火花打点计时器使用6V以下的交流电源D第n个计时点与第1个计时点间的时间间隔为n10.02s答案AD解析使用打点计时器打点时,应先启动电源,待打点计时器打点稳定后,再拉动纸带,A正确,B错误;电火花打点计时器使用220V的交流电源,C错误;每相邻的两个计时点间的时间间隔为0.02s,第n个计时点与第1个计时点间有n1个时间间隔,故第n个计时点与第1个计时点间的时间间隔为n10.02s,D正确2xx定远育才学校月考电火花打点计时器是一种使用________填“直流”或“交流”电源的计时仪器;若电源的频率为50Hz,则每相邻两个计时点间的时间间隔为________s;若在实验时交流电源的电压突然减小且实验者并不知道,那么实验根据纸带上的数据计算某段时间内的平均速度值与实际值相比________填“偏大”“偏小”或“不变”答案交流0.02不变3xx 昆明市黄冈实验学校期中一打点计时器所用电源频率是50Hz.如图10所示,纸带上的0点先通过打点计时器,0至3点之间历时________s,位移为________m,这段时间内纸带运动的平均速度是________m/s,打2点时纸带运动的速度是________m/s.图10答案0.065.401020.91.054用气垫导轨和数字计时器能更精确地测量物体的瞬时速度如图11所示,滑块在牵引力作用下先后通过两个光电门,配套的数字毫秒计记录了遮光条通过光电门1的时间为t10.29s,通过光电门2的时间为t20.11s,已知遮光条的宽度为3.0cm,则滑块通过光电门1的速度为________m/s,通过光电门2的速度为________m/s.结果均保留两位有效数字图11答案0.100.27解析由于滑块经过光电门时遮光条的挡光时间较短,所以滑块经过光电门的速度可用遮光条挡光时间内的平均速度表示经过光电门1的速度v1dt13.01020.29m/s0.10m/s,经过光电门2的速度v2dt23.01020.11m/s0.27m/s.5图12是用打点计时器测小车瞬时速度时得到的一条纸带的一部分,从0点开始按照打点的先后依次标为0.1.2.3.4.5.6,现在量得0.1间的距离x15.18cm,1.2间的距离x24.40cm,2.3间的距离x33.62cm,3.4间的距离x42.78cm,4.5间的距离x52.00cm,5.6间的距离x61.22cm.每0.02s打一次点图121在实验中,使用打点计时器时应先________再________填“释放纸带”或“启动电源”2根据上面的记录,计算打点计时器在打1.2.3.4.5点时小车的速度值并填在表中位置12345v/ms13根据2中求出的数据,在图13中画出小车的速度时间图像,并说明小车速度变化的特点图13答案1启动电源释放纸带2.3见解析解析2某点的瞬时速度可用包含该点的一段位移内的平均速度表示,打相邻两计数点的时间间隔t20.02s0.04s,则打1点时v1x1x22t1.20m/s打2点时v2x2x32t1.00m/s打3点时v3x3x42t0.80m/s打4点时v4x4x52t0.60m/s打5点时v5x5x62t0.40m/s3描点并连线得小车的速度时间图像,如图所示,由图像可知,小车速度逐渐减小。
