高一物理14 用打点计时器测速度教案必修一

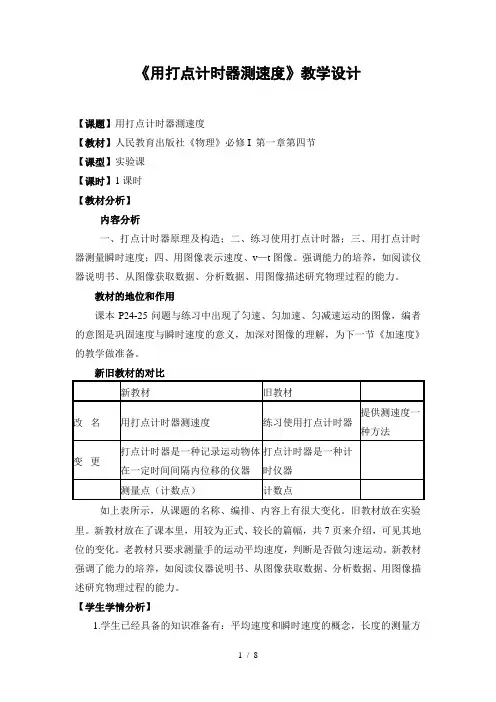

《用打点计时器測速度》教学设计【课题】用打点计时器測速度【教材】人民教育出版社《物理》必修I 第一章第四节【课型】实验课【课时】1课时【教材分析】内容分析一、打点计时器原理及构造；二、练习使用打点计时器；三、用打点计时器测量瞬时速度；四、用图像表示速度、v—t图像。

强调能力的培养，如阅读仪器说明书、从图像获取数据、分析数据、用图像描述研究物理过程的能力。

教材的地位和作用课本P24-25问题与练习中出现了匀速、匀加速、匀减速运动的图像，编者的意图是巩固速度与瞬时速度的意义，加深对图像的理解，为下一节《加速度》的教学做准备。

新旧教材的对比如上表所示，从课题的名称、编排、内容上有很大变化。

旧教材放在实验里。

新教材放在了课本里，用较为正式、较长的篇幅，共7页来介绍，可见其地位的变化。

老教材只要求测量手的运动平均速度，判断是否做匀速运动。

新教材强调了能力的培养，如阅读仪器说明书、从图像获取数据、分析数据、用图像描述研究物理过程的能力。

【学生学情分析】1.学生已经具备的知识准备有：平均速度和瞬时速度的概念，长度的测量方法，即刻度尺的使用。

2.学生的障碍：瞬时速度和平均速度的区别，记录、处理实验数据时有效数字位数问题。

【教学目标】知识与技能①了解电磁打点计时器和电火花计时器的构造、差异及功能②能够阅读产品说明书，掌握打点计时器的使用方法。

③初步学会从纸带上获取时间和位移等实验数据信息进行处理，测定物体的速度④学会建立物体运动的v—t图象。

过程与方法①通过实验探究过程，了解物理学的研究方法，培养学生信息收集和处理能力分析、解决问题和交流、合作能力。

②初步了解用图象描述和研究物理过程的方法，体会数学在物理知识中的应用。

情感态度与价值观①在实验活动中，培养学生严谨的科学态度和实事求是的科学精神。

②在探讨问题的过程中，鼓励学生主动与他人合作，交流思想，感受团队精神体验探索的乐趣。

【重点难点】本节重点：①学会使用打点计时器。

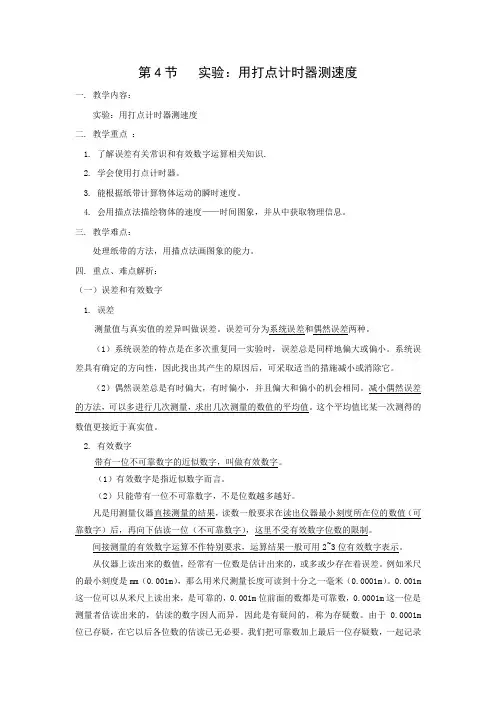

第4节实验：用打点计时器测速度一. 教学内容：实验：用打点计时器测速度二. 教学重点：1. 了解误差有关常识和有效数字运算相关知识．2. 学会使用打点计时器。

3. 能根据纸带计算物体运动的瞬时速度。

4. 会用描点法描绘物体的速度——时间图象，并从中获取物理信息。

三. 教学难点：处理纸带的方法，用描点法画图象的能力。

四. 重点、难点解析：（一）误差和有效数字1. 误差测量值与真实值的差异叫做误差。

误差可分为系统误差和偶然误差两种。

（1）系统误差的特点是在多次重复同一实验时，误差总是同样地偏大或偏小。

系统误差具有确定的方向性，因此找出其产生的原因后，可采取适当的措施减小或消除它。

（2）偶然误差总是有时偏大，有时偏小，并且偏大和偏小的机会相同。

减小偶然误差的方法，可以多进行几次测量，求出几次测量的数值的平均值。

这个平均值比某一次测得的数值更接近于真实值。

2. 有效数字带有一位不可靠数字的近似数字，叫做有效数字。

（1）有效数字是指近似数字而言。

（2）只能带有一位不可靠数字，不是位数越多越好。

凡是用测量仪器直接测量的结果，读数一般要求在读出仪器最小刻度所在位的数值（可靠数字）后，再向下估读一位（不可靠数字），这里不受有效数字位数的限制。

间接测量的有效数字运算不作特别要求，运算结果一般可用2~3位有效数字表示。

从仪器上读出来的数值，经常有一位数是估计出来的，或多或少存在着误差。

例如米尺的最小刻度是mm（0.001m），那么用米尺测量长度可读到十分之一毫米（0.0001m）。

0.001m 这一位可以从米尺上读出来，是可靠的，0.001m位前面的数都是可靠数，0.0001m这一位是测量者估读出来的，估读的数字因人而异，因此是有疑问的，称为存疑数。

由于0.0001m 位已存疑，在它以后各位数的估读已无必要。

我们把可靠数加上最后一位存疑数，一起记录下来，统称为有效数字。

（二）打点计时器原理及使用1. 电磁打点计时器教师布置学生对照仪器看说明书，引导学生注意其重点：观察打点计时器并阅读其使用说明书，明确电磁打点计时器的结构、各部分的名称、工作原理及使用方法。

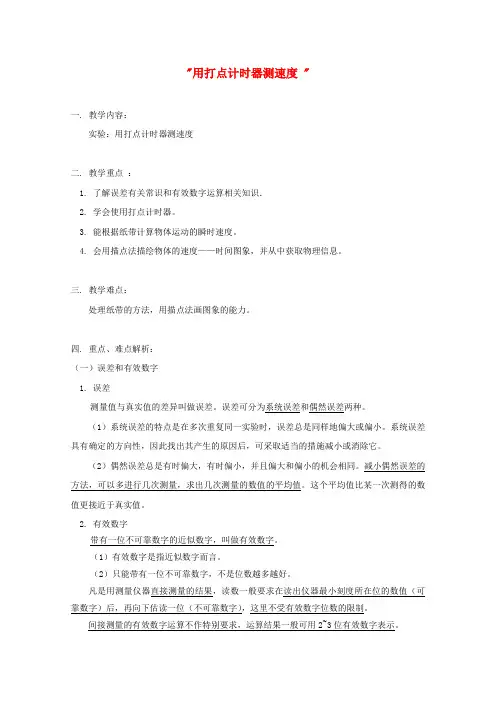

"用打点计时器测速度 "一. 教学内容：实验：用打点计时器测速度二. 教学重点：1. 了解误差有关常识和有效数字运算相关知识．2. 学会使用打点计时器。

3. 能根据纸带计算物体运动的瞬时速度。

4. 会用描点法描绘物体的速度——时间图象，并从中获取物理信息。

三. 教学难点：处理纸带的方法，用描点法画图象的能力。

四. 重点、难点解析：（一）误差和有效数字1. 误差测量值与真实值的差异叫做误差。

误差可分为系统误差和偶然误差两种。

（1）系统误差的特点是在多次重复同一实验时，误差总是同样地偏大或偏小。

系统误差具有确定的方向性，因此找出其产生的原因后，可采取适当的措施减小或消除它。

（2）偶然误差总是有时偏大，有时偏小，并且偏大和偏小的机会相同。

减小偶然误差的方法，可以多进行几次测量，求出几次测量的数值的平均值。

这个平均值比某一次测得的数值更接近于真实值。

2. 有效数字带有一位不可靠数字的近似数字，叫做有效数字。

（1）有效数字是指近似数字而言。

（2）只能带有一位不可靠数字，不是位数越多越好。

凡是用测量仪器直接测量的结果，读数一般要求在读出仪器最小刻度所在位的数值（可靠数字）后，再向下估读一位（不可靠数字），这里不受有效数字位数的限制。

间接测量的有效数字运算不作特别要求，运算结果一般可用2~3位有效数字表示。

从仪器上读出来的数值，经常有一位数是估计出来的，或多或少存在着误差。

例如米尺的最小刻度是mm（0.001m），那么用米尺测量长度可读到十分之一毫米（0.0001m）。

0.001m 这一位可以从米尺上读出来，是可靠的，0.001m位前面的数都是可靠数，0.0001m这一位是测量者估读出来的，估读的数字因人而异，因此是有疑问的，称为存疑数。

由于0.0001m位已存疑，在它以后各位数的估读已无必要。

我们把可靠数加上最后一位存疑数，一起记录下来，统称为有效数字。

（二）打点计时器原理及使用1. 电磁打点计时器教师布置学生对照仪器看说明书，引导学生注意其重点：观察打点计时器并阅读其使用说明书，明确电磁打点计时器的结构、各部分的名称、工作原理及使用方法。

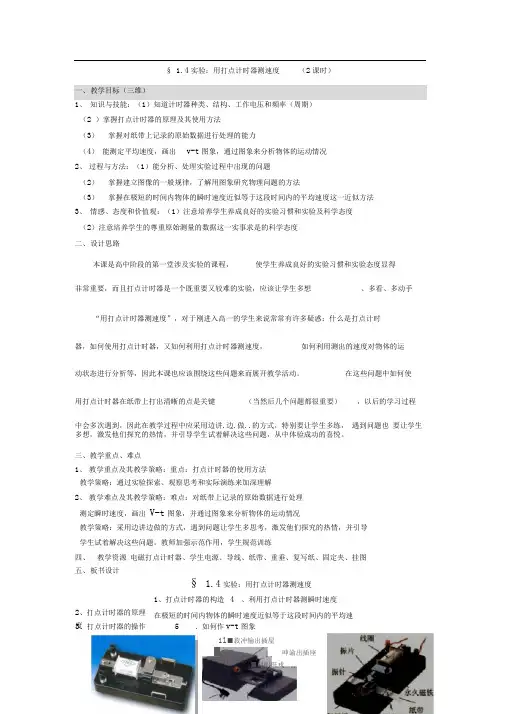

§ 1.4实验：用打点计时器测速度（2课时）一、 教学目标（三维）、 知识与技能：（）知道计时器种类、结构、工作电压和频率（周期）（2 ）掌握打点计时器的原理及其使用方法（3） 掌握对纸带上记录的原始数据进行处理的能力（4） 能测定平均速度，画出 v-t 图象，通过图象来分析物体的运动情况2、 过程与方法：（1）能分析、处理实验过程中出现的问题（2） 掌握建立图像的一般规律，了解用图象研究物理问题的方法（3） 掌握在极短的时间内物体的瞬时速度近似等于这段时间内的平均速度这一近似方法3、 情感、态度和价值观：（1）注意培养学生养成良好的实验习惯和实验及科学态度（2）注意培养学生的尊重原始测量的数据这一实事求是的科学态度 二、 设计思路本课是高中阶段的第一堂涉及实验的课程，使学生养成良好的实验习惯和实验态度显得非常重要，而且打点计时器是一个既重要又较难的实验，应该让学生多想“用打点计时器测速度”，对于刚进入高一的学生来说常常有许多疑惑：什么是打点计时器，如何使用打点计时器，又如何利用打点计时器测速度， 如何利用测出的速度对物体的运动状态进行分析等，因此本课也应该围绕这些问题来而展开教学活动。

在这些问题中如何使用打点计时器在纸带上打出清晰的点是关键 （当然后几个问题都很重要） ，以后的学习过程中会多次遇到，因此在教学过程中应采用边讲.边.做..的方式，特别要让学生多练， 遇到问题也 要让学生多想，激发他们探究的热情，并引导学生试着解决这些问题，从中体验成功的喜悦。

三、教学重点、难点1、 教学重点及其教学策略：重点：打点计时器的使用方法教学策略：通过实验探索、观察思考和实际演练来加深理解2、 教学难点及其教学策略：难点：对纸带上记录的原始数据进行处理测定瞬时速度，画出 V-t 图象，并通过图象来分析物体的运动情况教学策略：采用边讲边做的方式，遇到问题让学生多思考，激发他们探究的热情，并引导 学生试着解决这些问题。

实验：用打点计时器测速度重/难点重点：1．学会使用打点计时器。

2．能根据纸带计算物体运动的瞬时速度。

3．会用描点法描绘物体的速度一时间图象，并从中获取物理信息。

难点：处理纸带的方法，用描点法画图象的能力。

重/难点分析重点分析：电磁打点计时器靠电磁带动探针振动通过复写纸打点。

电火花计时器靠产生电火花放电蒸发墨粉打点。

要注意使用方法和领悟注意事项。

通过纸带用包含某点在内的一段时间内的平均速度粗略表示该点的瞬时速度。

速度时间图象：以时间为横轴，速度为纵轴，描点连线作图象。

难点分析：为了更直观地反映物体的运动情况，我们可以用v-t图象来表示速度随时间的变化规律。

以速度v为纵轴，时间t为横轴建立直角坐标系，根据计算出的不同时刻对应的瞬时速度值，在坐标系中描点，最后用平滑曲线把这些点连接起来就得到了一条能够描述速度v与时间t关系的图象。

突破策略一、电磁打点计时器电磁打点计时器是一种使用交流电源的计时仪器，工作电压为4 V～6 V。

当电源的频率是50 Hz时，它每隔0.02 s打一次点。

通电以前，把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面。

当接通电源时，线圈产生的交变磁场使振动片(由弹簧钢制成)磁化，振动片的一端位于永久磁铁的磁场中。

由于振动片的磁极随着电流方向的改变面不断变化，在永久磁铁的磁场作用下，振动片将上下振动，其振动周期与线圈中的电流变化局期一致，即为0.02s。

位于振片一端的振针就跟着上下振动起来，这时，如果纸带运动，振针就在纸带上打出一系列小点。

二、电火花计时器使用时电源插头直接插在交流220V插座内，将裁成圆片(直径约38mm)的墨粉纸盘的中心孔套在纸盘轴上，将剪切整齐的两条普通有光白纸带(20mmX700mm)从弹性卡和纸盘轴之间的限位槽中穿过，并且要让墨粉纸盘夹在两条纸带之间。

这样当两条纸带运动时，也能带动墨粉纸盘运动，当按下脉冲输出开关时，放电火花不至于始终在墨粉纸盘的同一位置而影响到点迹的清晰度。

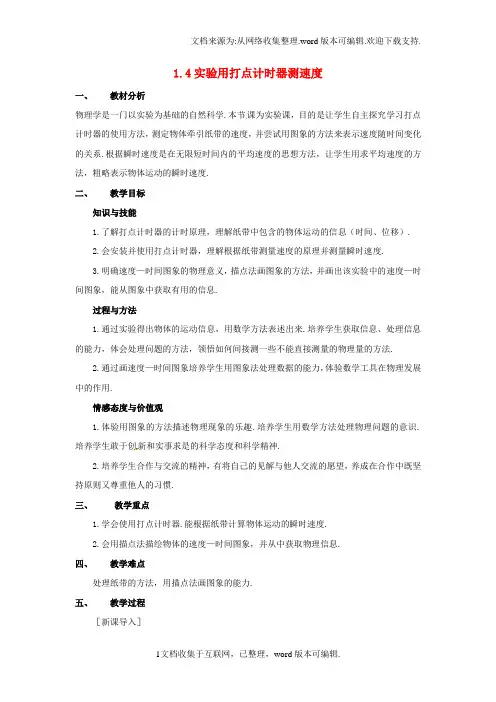

1.4实验用打点计时器测速度一、教材分析物理学是一门以实验为基础的自然科学.本节课为实验课，目的是让学生自主探究学习打点计时器的使用方法，测定物体牵引纸带的速度，并尝试用图象的方法来表示速度随时间变化的关系.根据瞬时速度是在无限短时间内的平均速度的思想方法，让学生用求平均速度的方法，粗略表示物体运动的瞬时速度.二、教学目标知识与技能1.了解打点计时器的计时原理，理解纸带中包含的物体运动的信息（时间、位移）.2.会安装并使用打点计时器，理解根据纸带测量速度的原理并测量瞬时速度.3.明确速度—时间图象的物理意义，描点法画图象的方法，并画出该实验中的速度—时间图象，能从图象中获取有用的信息.过程与方法1.通过实验得出物体的运动信息，用数学方法表述出来.培养学生获取信息、处理信息的能力，体会处理问题的方法，领悟如何间接测一些不能直接测量的物理量的方法.2.通过画速度—时间图象培养学生用图象法处理数据的能力，体验数学工具在物理发展中的作用.情感态度与价值观1.体验用图象的方法描述物理现象的乐趣.培养学生用数学方法处理物理问题的意识.培养学生敢于创新和实事求是的科学态度和科学精神.2.培养学生合作与交流的精神，有将自己的见解与他人交流的愿望，养成在合作中既坚持原则又尊重他人的习惯.三、教学重点1.学会使用打点计时器.能根据纸带计算物体运动的瞬时速度.2.会用描点法描绘物体的速度—时间图象，并从中获取物理信息.四、教学难点处理纸带的方法，用描点法画图象的能力.五、教学过程［新课导入］【课堂活动】作为同桌的两位同学合作，简易模拟打点计时器.1.同桌两位同学之间，一位同学手拿一枝彩色画笔，另一位同学牵动一条宽约1 cm的长纸带，使纸带在你的笔下沿着直线缓慢向前移动.你按照一定的时间间隔点击纸带（比如每秒1次，或每秒2次），比比看，看谁牵动纸带的速度变化最小.想一想，相邻两点的距离跟牵动纸带的速度有什么关系?牵动纸带的快慢不均匀，对相邻两点所表示的时间有没有影响?以上探究活动目的是让学生体验打点计时器通过打点达到计时目的的原理.学生做完后讨论.生：相邻两点间的距离随着牵动纸带的速度的增大而加大.纸带运动的快慢不均匀，点子的间隔也不均匀，但对相邻两点间的时间间隔没有影响.［新课教学］师：在以上的活动中，同学们认识到了打点可以体现物体运动的快慢.今天我们就来学习用打点计时器测定物体运动速度的方法，并用图象把这些速度形象地表示出来.一、电磁打点计时器教师布置学生对照仪器看说明书，引导学生注意其重点：观察打点计时器并阅读其使用说明书，明确电磁打点计时器的结构、各部分的名称、工作原理及使用方法.电磁打点计时器是一种使用交流电源的计时仪器，如图1－4－1所示.工作电压为4 V～6 V.当电源的频率是50 Hz时，它每隔0.02 s打一次点.通电以前，把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面.当接通电源时，线圈产生的交变磁场使振动片（由弹簧钢制成）磁化，振动片的一端位于永久磁铁的磁场中.由于振动片的磁极随着电流方向的改变而不断变化，在永久磁铁的磁场作用下，振动片将上下振动，其振动周期与线圈中的电流变化周期一致，即为0.02 s.位于振片一端的振针就跟着上下振动起来.这时，如果纸带运动，振针就在纸带上打出一系列小点.图1－4－1 电磁打点计时器【交流与讨论】电磁打点计时器使用低压交流电源工作，大家想一想能不能使用直流电源，为什么？生：工作原理中是靠电流方向的改变来改变磁铁的磁场方向，从而促使振动片上下振动，并且振动片的振动周期与电源的电流变化周期一致.若使用50 Hz的交流电，打点的时间间隔为0.02 s.这个值正好是电源频率的倒数.二、电火花计时器教师布置学生对照仪器看说明书，引导学生注意其重点：观察打点计时器并阅读说明书，明确两种打点计时器的结构、各部分的名称、工作原理及使用方法.电火花计时器电火花计时器的外形如图1－4－2所示，它可以代替电磁打点计时器使用，也可以与简易电火花描迹仪配套使用.图1－4－2使用时电源插头直接插在交流220 V插座内，将裁成圆片（直径约38 mm）的墨粉纸盘的中心孔套在纸盘轴上，将剪切整齐的两条普通有光白纸带（20 mm×700 mm）从弹性卡和纸盘轴之间的限位槽中穿过，并且要让墨粉纸盘夹在两条纸带之间.这样当两条纸带运动时，也能带动墨粉纸盘运动，当按下脉冲输出开关时，放电火花不至于始终在墨粉纸盘的同一位置而影响到点迹的清晰度.也可以用上述尺寸的白纸带和墨粉纸带（位于下面）做实验，还可以用两条白纸带夹着一条墨粉纸带做实验；墨粉纸可以使用比较长的时间，一条白纸带也可以重复使用，应注意降低实验成本.【交流与讨论】从原理上考虑，电火花计时器跟电磁打点计时器相比，哪个更好些，误差可能会更小？生：电火花计时器可能会更好些，因为电磁打点计时器中振针和纸带间的摩擦会更大些.教师评论并系统总结.师：电火花计时器使用中运动阻力极小，这种极小阻力来自于纸带运动的本身，而不是打点产生的，因而系统误差小，计时精度与交流电源频率的稳定程度一致（脉冲周期不大于50 μs，这一方面也远优于电磁打点计时器），同时它的操作简易，使用安全可靠（脉冲放电电流平均值不大于5 μA）.师：打点计时器能记录哪些信息？生：时间和位移.下面的时间交给学生自主探究.三、练习使用打点计时器学生自主阅读教材中的实验步骤提示.指导学生动手练习使用打点计时器，并引导学生思考：纸带上的点与小车的位移和时间是如何对应的，怎样将纸带上的点变成相关的数据？【交流与讨论】针对问题，学生讨论实践后回答.问题1.电磁打点计时器中怎样安放复写纸和纸带的位置？生：将复写纸套在复写纸定位销上，推动调节片，可调节复写纸位置.将纸带从复写纸圆片下穿过.问题2.振针打的点不清晰或打不出点可能是哪些原因?怎样调整？生1：可检查压纸框的位置是否升高，而阻碍了振动片，振针打不到纸带上，可将压纸框向下压恢复其原来位置.生2：可能是复写纸该换新的了.生3：可能是振动片的振幅太小，可调整振动片的位置.生4：可能是振针的位置太高，调整振针的位置，直到打出点为止.生5：我选的电压在4 V和6 V的情况下，打点的清晰度有点差别，电压高的时候稍清晰，所以可调高一点电压.问题3.开启电源打点完毕后要及时关闭电源，这样做有什么好处？生：因打点计时器是按间歇工作设计的，故长期工作可能会因线圈发热而损坏.投影展示：电火花计时器的纸带安装方法（让学生阅读）：使用电火花计时器在纸带上打点，安装纸带的方法有两种：一种是用一条纸带从墨粉盘下穿过，打点时墨粉盘不随纸带转动，电火花只将墨粉盘上某一位置的墨粉蒸发到纸带上，打出的点迹颜色较淡，打过一条纸带后要将墨粉盘转一角度再打另一条纸带.学生实验时可采用这一方法.另一种是用两条纸带，将墨粉盘夹在中间，拖动纸带时由于两条纸带的摩擦作用，墨粉盘会随纸带转动，电火花将墨粉盘上不同位置的墨粉蒸发到纸带上，所以打出的点迹颜色较重.墨粉盘上面的一条纸带没有点迹，可重复使用.用一条纸带打点时，纸带与打点计时器之间的摩擦阻力较小，用两条纸带打点时摩擦阻力较大.不管用哪种方法，打完纸带后应立即切断电源.师：处理纸带时，从能够看清的某个点开始，往后数出若干个点.如果数出n个点，这些点划分出来的时间间隔数是多少？生：共（n－1）个.学生亲自手拉纸带练习使用打点计时器，自己设计表格，记录测量数据.【思考与讨论】师：怎样根据纸带上的点迹计算纸带的平均速度？生：测出两个点间的距离，数一下这两个点间共有多少个时间间隔，即有多少个0.02 s，用这个总距离去除以所需用的时间.四、用打点计时器测量瞬时速度思想方法：用某段时间内的平均速度粗略代表这段时间内的某点的瞬时速度.所取的时间间隔越接近该点，这种描述方法越准确.示例：如图1－4－4，测量出包括E 点在内的D 、F 两点间的位移Δx 和时间Δt ，算出纸带在这两点间的平均速度v =t x ∆∆，用这个平均速度代表纸带经过E 点时的瞬时速度. 图1－4－4tx ∆∆可以大致表示E 点的瞬时速度，D 、F 两点离E 点越近，算出的平均速度越接近E 点的瞬时速度.然而D 、F 两点距离过小则测量误差增大，应该根据实际情况选取这两个点.学生根据粗略表示某点瞬时速度的方法，选择合适的计数点，测量包含这个点的一段时间内的位移Δx ，同时记录对应的时间Δt ，填入教材第23页中设计好的表1中.根据v =tx ∆∆算出刚填完的表1中各点附近的平均速度，把它当作计时器打下这些点时的瞬时速度，抄入教材第24页表2中.从该表中能粗略看出手拉纸带运动的速度变化情况.五、用图象表示速度师：刚才我们从表2中的数据可以粗略看出我们自己手拉纸带运动的速度变化情况，图象是表示变化规律的好方法，我们可以用图象来描述物体的速度变化情况，那么怎样用图象来表示物体运动的速度呢？请同学们先看课文并回答.生：在方格纸上建立直角坐标系，用纵坐标表示物体运动的速度，用横坐标表示时间，根据表中各时刻的速度，将（v ，t ）作为一组坐标在图象中描点，将点连线后得出的图象称为速度—时间图象（v-t 图象），简称速度图象.学生具体操作描点.师：我们从根据实测数据所描的点，可以从这些点的走向大致看出纸带速度的变化规律. 师：为了更清晰，你可以把这些点用折线连起来.在老师的提示和帮助下连线.师：速度的实际变化应该是比较平滑的，所以，如果用一条平滑的曲线来“拟合”这些点，曲线反映的规律应该与实际情况更接近.指导学生换用红色笔用平滑的线将刚才描过的点再重新描画一遍.师：我们现在来观察图象，可以更形象直观地显示自己手拉纸带的运动情况.六、 课堂小结电磁打点计时器和电火花计时器都是记录运动物体在一定时间间隔内位移的仪器.v －t图象：表示做直线运动物体的速度随时间变化的规律.某段时间图线与时间轴围成的面积值表示该段时间内物体通过的位移大小.形状一样的图线，在不同图象中所表示的物理规律不同.七、教学后记。

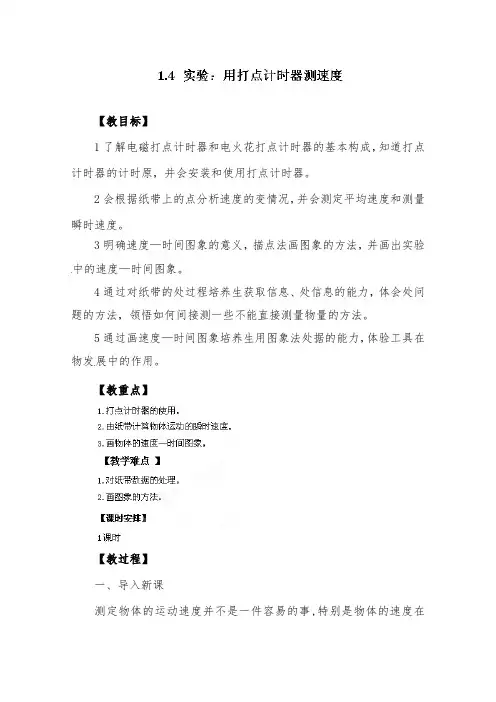

【教目标】1了解电磁打点计时器和电火花打点计时器的基本构成，知道打点计时器的计时原，并会安装和使用打点计时器。

2会根据纸带上的点分析速度的变情况，并会测定平均速度和测量瞬时速度。

3明确速度—时间图象的意义，描点法画图象的方法，并画出实验中的速度—时间图象。

4通过对纸带的处过程培养生获取信息、处信息的能力，体会处问题的方法，领悟如何间接测一些不能直接测量物量的方法。

5通过画速度—时间图象培养生用图象法处据的能力，体验工具在物发展中的作用。

【教重点】【教过程】一、导入新课测定物体的运动速度并不是一件容易的事,特别是物体的速度在不断变时为了简我们今天只研究物体的直线运动当物体沿直线运动时,其位移在不断变,要研究物体的运动,我们首先要准确记录物体的运动信息怎样记录呢?请同桌的两位同合作用彩笔和纸带模拟打点计时器思考1 彩笔打出的点能不能准确记录纸带的位置?2 在打点时间间隔大致相同的情况下,纸带拉动的快慢对纸带上点的间隔有无影响?[]生讨论师总结彩笔打出的点可以记录纸带的位置但在打点时间间隔大致相同的情况下,纸带拉动的快慢对纸带上点的间隔有影响(拉的越慢纸带上点越密,反之就会越稀疏)考虑到用手打点的时间间隔不能准确相等,所以无法准确测定物体的运动速度原因在哪?生原因出在用手打点时的时间间隔不能严格相等,要是有一台打点时间间隔严格相等的仪器问题就可以解决了二、新课教师我们今天要介绍的打点计时器就是可以精确记录时间间隔和位移的仪器（一）电磁打点计时器布置生阅读打点计时器的说明书明确打点计时器的结构,各部分的名称,工作原及使用方法师总结电磁打点计时器是一种使用交流电的计时仪器工作电压为6V以下当电频率为50Hz时, 打点计时器每隔002打一个点通电前把纸带穿过限位孔并压在复写纸的下面通电时,线圈产生的交变磁场使振动片磁,振动片的一端位于永久磁铁的磁场中,由于振动片的磁极随着电流方向的改变而不断变,在永久磁铁的作用下,振动片将上下振动其振动周期与线圈中交流电的周期一致,即为002如果纸带运动，振动片一端的振针就会在纸带上打出一系列的点思考电磁打点计时器用低压交流电工作,能不能用直流电呢,为什么?师总结电磁打点计时器的工作原是靠交流电的方向改变改变电磁铁的磁极方向,从而使振动片上下振动的,且振动片的频率与交流电的频率一致若使用50Hz的交流电打点周期正好是频率的倒为002若使用直流电振动片将无法振动, 打点计时器将打不出点!（二）电火花打点计时器布置生阅读打点计时器的说明书明确打点计时器的结构,各部分的名称,工作原及使用方法师总结电火花打点计时器可以代替电磁打点计时器使用与电磁打点计时器不同的是电火花打点计时器的工作电压是220V的交流电使用时将电插头直接插在交流220V插座内就可以了电火花打点计时器用墨粉和电火花打点墨粉盘夹在两条纸带之间,当按下脉冲输出开关时会产生高温电火花,高温电火花可以使墨粉汽在纸带上当输入交流电的频率是50Hz时,电火花打点计时器也每隔002打一个点实验时纸带的两面可以重复使用,注意降低实验成本[]思考1从原上讲两种打点计时器哪中误差更小,为什么?生讨论师总结电磁打点计时器使用时阻力较大阻力包括振针和纸带间的摩擦以及限位孔和纸带间的摩擦而电火花打点计时器在使用过程中阻力极小,这极小的阻力自纸带运动的本身而不是打点时产生的,因而系统误差较小同时电火花打点计时器操作简易,安全可靠思考2 打点计时器能记录哪些信息?生时间(时间间隔)和位移（三）练习使用打点计时器生自主阅读教材中的实验步骤提示教师指导生练习使用打点计时器并引导生思考下列问题问题1 电磁打点计时器中怎样安放复写纸和纸带?师总结将复写纸套在复写纸定位钉上,推动调节片可以调节复写纸位置将纸带从复写纸圆片下穿过即可问题2 振针打的点不清晰或打不出点可能有哪些情况?怎样调节?师总结 1可能是复写纸该换新的了2可能是振动片的振动幅度太小了,可以调节振动片的位置[,,] 3可检查压纸框的位置是否升高而阻碍了振动片使振针打不到纸带上,可将压纸框向下调节到原的位置4可能是振针的位置太高,调节振针直到能打出点为止5可能是选择的电压太低,可适当调高电压。

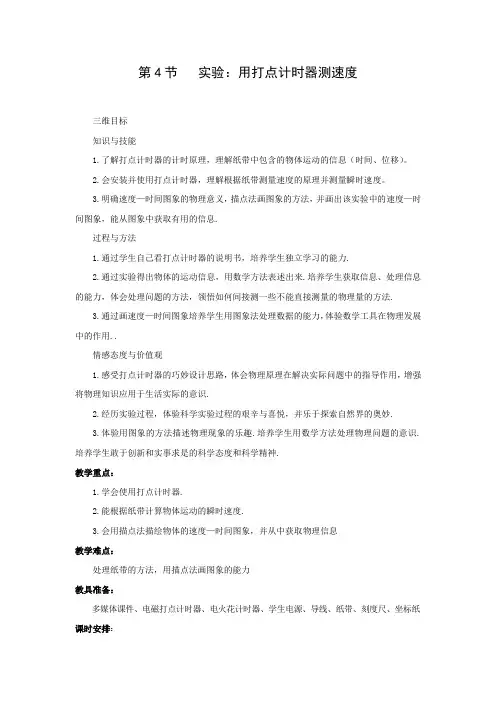

第4节实验：用打点计时器测速度三维目标知识与技能1.了解打点计时器的计时原理，理解纸带中包含的物体运动的信息（时间、位移）。

2.会安装并使用打点计时器，理解根据纸带测量速度的原理并测量瞬时速度。

3.明确速度—时间图象的物理意义，描点法画图象的方法，并画出该实验中的速度—时间图象，能从图象中获取有用的信息.过程与方法1.通过学生自己看打点计时器的说明书，培养学生独立学习的能力.2.通过实验得出物体的运动信息，用数学方法表述出来.培养学生获取信息、处理信息的能力，体会处理问题的方法，领悟如何间接测一些不能直接测量的物理量的方法.3.通过画速度—时间图象培养学生用图象法处理数据的能力，体验数学工具在物理发展中的作用..情感态度与价值观1.感受打点计时器的巧妙设计思路，体会物理原理在解决实际问题中的指导作用，增强将物理知识应用于生活实际的意识.2.经历实验过程，体验科学实验过程的艰辛与喜悦，并乐于探索自然界的奥妙.3.体验用图象的方法描述物理现象的乐趣.培养学生用数学方法处理物理问题的意识.培养学生敢于创新和实事求是的科学态度和科学精神.教学重点：1.学会使用打点计时器.2.能根据纸带计算物体运动的瞬时速度.3.会用描点法描绘物体的速度—时间图象，并从中获取物理信息教学难点：处理纸带的方法，用描点法画图象的能力教具准备：多媒体课件、电磁打点计时器、电火花计时器、学生电源、导线、纸带、刻度尺、坐标纸课时安排：2课时教学过程：1.认识打点计时器电磁打点计时器（1）下图为电磁打点计时器的构造图，图中标出了几个主要部件的代号，它们的名称分别是：1、接线柱2、线圈3、永久磁铁4、振片5、振针6、限位孔7、定位轴8、复写纸9、纸带电磁打点计时器是一种记录运动物体在一定时间内发生位移的仪器，它使用低压交流电源，由学生电源供电，工作电压在 6伏以下，当电源的频率是50 Hz时，它每隔 0.02s 打一个点，通电前把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面，接通电源后，在线圈和永久磁铁的作用下，振片便振动起来，带动其上的振针上下振动。

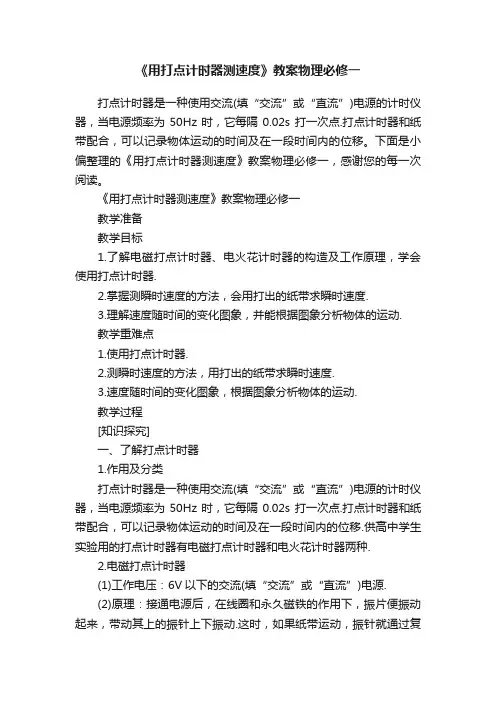

《用打点计时器测速度》教案物理必修一打点计时器是一种使用交流(填“交流”或“直流”)电源的计时仪器，当电源频率为50Hz时，它每隔0.02s打一次点.打点计时器和纸带配合，可以记录物体运动的时间及在一段时间内的位移。

下面是小偏整理的《用打点计时器测速度》教案物理必修一，感谢您的每一次阅读。

《用打点计时器测速度》教案物理必修一教学准备教学目标1.了解电磁打点计时器、电火花计时器的构造及工作原理，学会使用打点计时器.2.掌握测瞬时速度的方法，会用打出的纸带求瞬时速度.3.理解速度随时间的变化图象，并能根据图象分析物体的运动.教学重难点1.使用打点计时器.2.测瞬时速度的方法，用打出的纸带求瞬时速度.3.速度随时间的变化图象，根据图象分析物体的运动.教学过程[知识探究]一、了解打点计时器1.作用及分类打点计时器是一种使用交流(填“交流”或“直流”)电源的计时仪器，当电源频率为50Hz时，它每隔0.02s打一次点.打点计时器和纸带配合，可以记录物体运动的时间及在一段时间内的位移.供高中学生实验用的打点计时器有电磁打点计时器和电火花计时器两种.2.电磁打点计时器(1)工作电压：6V以下的交流(填“交流”或“直流”)电源.(2)原理：接通电源后，在线圈和永久磁铁的作用下，振片便振动起来，带动其上的振针上下振动.这时，如果纸带运动，振针就通过复写纸在纸带上留下一行小点.3.电火花计时器(1)工作电压：220V交流(填“交流”或“直流”)电源.(2)原理：当接通电源、按下脉冲输出开关时，计时器发出的脉冲电流经放电针、墨粉纸盘到纸盘轴，产生火花放电，于是在运动的纸带上就打出一行点迹.4.两种打点计时器误差比较电火花计时器使用中对纸带运动阻力极小，因而系统误差较小.二、练习使用打点计时器1.实验步骤(1)把打点计时器固定在桌子上并穿好纸带.(2)把打点计时器的两个接线柱接到交流电源上(电磁打点计时器接6V低压交流电，电火花计时器接220V交流电).(3)先接通电源开关，再用手水平拉动纸带，纸带上就打下一行小点，随后立即关闭电源.(4)取下纸带，从能看得清的某个点开始，往后数出若干个点，如果共有n个点，那么n个点的间隔数为n-1个，则纸带的运动时间Δt=(n-1)×0.02s.(5)用刻度尺测量出从开始计数的点到最后的点间的距离Δx.(6)利用公式v=Δx/Δt计算出纸带在这段时间内的平均速度.2.注意事项(1)打点前应把手停在靠近打点计时器的位置.(2)打点时，应先接通电源，待打点计时器打点稳定后，再拉动纸带.(3)打点之后应立即关闭电源(4)对纸带进行测量时，不要分段测量各段的位移，正确的做法是一次测量完毕(可先统一测量出各个测量点到起始测量点O之间的距离).读数时应估读到毫米的下一位.三、用打点计时器测量平均速度和瞬时速度1.根据纸带计算平均速度用刻度尺测出n个点之间的间距Δx，n个点之间的时间Δt=(n-1)×0.02s.则平均速度v=Δx/Δt.2.根据打点计时器计算瞬时速度(1)原理：取包含某一位置在内的一小段位移Δx，根据v=Δx/Δt测出这一段位移内的平均速度，用这个平均速度代表纸带经过该位置的瞬时速度.一般地，取以这个点为中间时刻的一段位移来计算.如图1所示，E点的瞬时速度可用D、F两点间的平均速度代表，即vE=Δx/Δt.图1(2)数据处理：把纸带上能看得清的某个点作为起始点O，以后的点分别标上A、B、C、D、……，如图2所示，依次测出各点到O点的距离，再算出OA、AB、BC、……的距离x1、x2、x3、…….图2若打点计时器打点的周期为T，则A、B、C、D、……各点的瞬时速度分别为：vA=(x1+x2)/2T、vB=(x2+x3)/2T、vC=(x3+x4)/2T、vD=(x4+x5)/2T、…….把数据填入下表，根据数据判断纸带运动速度的变化情况.位置ABCDEFGv/(mos-1)3.注意为了减小实验误差，A、B、C、D……不一定是连续计时点，比如可以间隔T=0.1s(即每隔四个点)取一个计数点，而计算计数点的瞬时速度时，Δx、Δt应取此计数点前、后两个点之间的位移和时间，即v=(xn+xn+1)/2T.四、用图象表示速度[问题设计]某同学根据打出的纸带，算出的各计数点的速度见下表.t/s0.10.20.30.40.50.60.70.8v/(mos-1)0.700.901.101.151.201.231.401.30(1)用横轴表示时间t，纵轴表示速度v，建立平面直角坐标系，在图3中作出物体的v-t图象.图3(2)v-t图象是不是质点运动的轨迹?从v-t图象中可以知道哪些信息?(3)若质点做匀速直线运动，其v-t图象有什么特点?答案(1)(2)v-t图象不是质点运动的轨迹.从v-t图象中可知任意时刻速度的大小和方向.(3)匀速直线运动的v-t图象是与时间轴平行的直线.[典例精析]例1使用打点计时器时应注意()A.无论使用电磁打点计时器还是电火花计时器，都应该把纸带穿过限位孔，再把套在轴上的复写纸压在纸带的上面B.使用打点计时器时应先接通电源，再拉动纸带C.使用打点计时器时，拉动纸带的方向应与限位孔平行D.打点计时器只能连续工作较短时间，打点之后要立即关闭电源解析电磁打点计时器使用复写纸，电火花计时器不用复写纸，故A错;实验时应当先接通电源，再拉动纸带，故B正确;为减小摩擦，拉动纸带的方向应当与限位孔平行，故C正确;打点计时器不能长时间连续工作，故D正确.答案BCD例2当纸带与运动物体连接时，打点计时器在纸带上打出点迹，下列关于纸带上点迹的说法中正确的是()A.点迹记录了物体运动的时间B.点迹记录了物体在不同时刻的位置和某段时间内的位移C.纸带上点迹的分布情况反映了物体的运动情况D.纸带上的点越密，说明物体运动得越快解析从打点计时器的用途出发对选项进行筛选.打点计时器每隔一定的时间打下一个点，因而点迹记录了物体运动的时间，也记录了物体在不同时刻的位置和某段时间内的位移;纸带上点迹的分布情况反映了物体的运动情况，点迹越密物体运动越慢.答案ABC例3如图4所示是做“用打点计时器测速度”实验时得到的一条纸带的一部分，从0点开始依照打点的先后每两个点取一个计数点依次标为0、1、2、3、4、5、6……，现测得0、1间的距离x1=5.18cm，1、2间的距离x2=4.40cm,2、3间的距离x3=3.62cm,3、4间的距离x4=2.78cm,4、5间的距离x5=2.00cm,5、6间的距离x6=1.22cm(每0.02s打一次点).图4(1)根据测量数据，计算打点计时器在打1、2、3、4、5点时的速度并填在下表中.位置12345v/(mos-1)(2)根据(1)中表格，在图5中画出小车的速度—时间图象，并说明小车速度变化的特点.图5解析(1)某点的瞬时速度可用包含该点的一段位移内的平均速度表示打1点时：v1=(x1+x2)/4T≈1.20m/s，打2点时：v2=(x2+x3)/4T≈1.00m/s，打3点时：v3=(x3+x4)/4T=0.80m/s，打4点时：v4=(x4+x5)/4T≈0.60m/s，打5点时：v5=(x5+x6)/4T≈0.40m/s.将数值填入表格中.位置12345v/(mos-1)1.201.000.800.600.40(2)描点并连线得小车的速度—时间图象.由图象可知，小车速度均匀减小.答案见解析[自我检测]1.用打点计时器可测纸带运动的时间和位移.下面是没有按操作顺序写的不完整的实验步骤，按照你对实验的理解，在各步骤空白处填上适当的内容，然后按实际操作的合理顺序，将各步骤的字母代号按顺序写在空白处.A.在电磁打点计时器的两接线柱上分别接上导线，导线的另一端分别接在低压(选填“交流”或“直流”)电源的两个接线柱上.B.把电磁打点计时器固定在桌子上，让纸带穿过，并压在下面.C.用刻度尺测量从计时开始点到最后一个点间的距离Δx.D.切断电源，取下纸带，如果共有n个清晰的点，则这段纸带记录的时间Δt=.E.打开电源开关，再用手水平地拉动纸带，纸带上打下一系列小点.F.利用公式v=Δx/Δt计算纸带运动的平均速度.实验步骤的合理顺序是.答案交流限位孔复写纸(n-1)×0.02sBAEDCF2.打点计时器所用电源的频率为50Hz，某次实验中得到一条纸带，用毫米刻度尺测出各点间的距离如图6所示，则：AC=mm，AD=mm.那么由此可以算出纸带在AC间的平均速度为m/s，纸带在AD间的平均速度为m/s;B点的瞬时速度更接近于m/s.图6答案14.025.00.350.420.35解析AC=14.0mm，AC间的平均速度为xAC/2T=14.0×10-32×0.02m/s=0.35m/s;AD=25.0mm，AD间的平均速度为xAD/3T=25.0×10-33×0.02m/s≈0.42m/s.对描述B点的瞬时速度来说，AC段所取的位移间隔更小，更接近B点的真实速度，即B点的瞬时速度更接近于0.35m/s.高一物理上册必修1《用打点计时器测速度》教案【二】教学准备教学目标1、知道打点计时器的构造和原理，学会使用打点计时器，能根据打出的纸带计算打几个点所用的时间，会计算纸带的平均速度，能根据纸带粗略测量纸带的瞬时速度，认识v-t图象，并能根据v-t图象判断物体的运动情况。

教学准备1. 教学目标1．了解两种打点计时器的结构和工作原理，学会安装和使用。

2．理解根据纸带测量速度的原理，学会粗略测量瞬时速度。

3．理解速度-时间图象的意义，掌握描点法画图象的方法。

2. 教学重点/难点重点：1．打点计时器的使用。

2．由纸带计算物体运动的瞬时速度。

3．画物体的速度-时间图象。

难点：1．对纸带数据的处理。

2．图象的画法及对图象理解。

3. 教学用具4. 标签教学过程一、打点计时器的应用（一）打点计时器分类及构造1.认识电磁打点计时器：线圈、振片、振针、永久磁铁、复写纸、限位孔2.认识电火花打点计时器：开关、正负脉冲、输入插座、限位孔、墨粉、纸盘（二）打点计时器作用记录一定时间内位移的仪器二、练习使用打点计时器（步骤详见课本P22）〖思考与讨论〗注意：1．电源电压要符合要求：2．实验前要检查打点的稳定性和清晰程度，必要时要进行调节或更换器材。

3．应先接通电源，待打点稳定时再拉动纸带。

4．手拉纸带时，速度应快一些，以防止点迹太密集。

三、用打点计时器测量瞬时速度1、完成表1全段时间中的位移和平均速度。

2、完成表2 几段时间中的位移和平均速度。

3、完成表3 几个时刻的瞬时速度。

四、用图像表示速度（直线运动）1、在方格纸上建立直角坐标系，纵轴表示速度v，横轴表示时间 t2、根据表3中的v、t数据，在坐标系中描点3、用一条平滑的曲线把这些点连起来【课堂训练】1.对纸带上的点迹说法正确的是？A：点迹记录了物体运动的时间。

B：点迹在纸带上的分布情况反映了物体的运动情况。

C：点迹在纸带上的分布情况，反映了物体的体积和大小。

D：点迹记录了物体在不同时刻的位置和某段时间内的位移2、请你用简短的语言描述每条纸带记录的物体的运动情况．课后习题1．P26：问题与练习T1、T2。

2．预习下一节。

§1.4实验：用打点计时器测速度【教学目的】1、知道打点计时器和电火花计时器的结构、工作原理、打点间隔。

2、理解使用打点计时器记录物体运动规律的原理。

3、能通过纸带分析物体的运动时间、位移、平均速度，并能绘出v-t图象。

【教学重点】能通过纸带分析物体的运动时间、位移、平均速度，并能绘出v-t图象。

【教学用具】打点计时器、电火花计时器、学生电源、复写纸、纸带、导线、小车、轨道、重物。

【课时】1课时【教学过程】〖新课引入〗亲自体验：你左手拿一块表，右手拿一支笔，请你同桌拉动一张宽约1cm的长纸带，使纸带在你的笔下沿着直线向前移动，每隔1s用笔在纸上点一个点。

思考一下，相邻两点间的距离跟纸带的速度有什么关系？假设牵动纸带的快慢不均匀，对相邻两点间的时间有没有影响？【自主学习】一、实验原理1．两种打点计时器(电磁打点计时器和电火花计时器)在接通50 Hz的交流电源时，打点时间间隔都是0.02 s.2．当纸带跟运动物体连在一起时，打点计时器打在纸带上的点就相对应地表示出物体在不同时刻的位置，纸带上各点之间的间隔就表示相对应时间间隔中物体的位移，根据平均速度的定义式v＝ΔxΔt，当Δt很短时，能够认为ΔxΔt等于t时刻的瞬时速度．二、实验器材打点计时器(电磁打点计时器或电火花计时器)、纸带、刻度尺、交流电源、导线等．三、实验步骤1．把电磁打点计时器固定桌子上，让纸带穿过限位孔，压在复写纸的下面．2．把电磁打点计时器的两个接线柱用导线分别与电源的接线柱相连接．3．打开电源开关，用手水平地拉动纸带使它在水平方向上运动，纸带上就打下了一系列点．4．关闭电源，取下纸带，从能看得清的某个点数起，数一数纸带上共有多少个点，假设共有n个点，那么点的间隔数为n－1个，纸带的运动时间Δt＝0.02(n－1) s.5．用刻度尺测量出从开始计数的点到最后的点间的距离Δx.6．利用公式v＝ΔxΔt，计算出纸带在这段时间内的平均速度．7．从几条纸带中选择一条比较理想的纸带,舍掉开始一些比较密集的点,在后面便于测量的地方找一个开始点,以后依次每五个点取一个计数点,并标明A、B、C、D…，如下列图，测出O到A、A到B、B到C…之间的距离x1、x2、x3….四、数据处理1．表格法打点计时器打点的周期为T，则A、B、C、D…各点的瞬时速度分别为：v A ＝x1＋x22T、vB＝x2＋x32T、vC＝x3＋x42T，vD＝x4＋x52T…把数据填入下表，根据数据判断纸带是否做匀速运动。

一、教材分析物理学是一门以实验为基础的自然科学.本节课为实验课，目的是让学生自主探究学习打点计时器的使用方法，测定物体牵引纸带的速度，并尝试用图象的方法来表示速度随时间变化的关系.根据瞬时速度是在无限短时间内的平均速度的思想方法，让学生用求平均速度的方法，粗略表示物体运动的瞬时速度.二、教学目标知识与技能1.了解打点计时器的计时原理，理解纸带中包含的物体运动的信息（时间、位移）.2.会安装并使用打点计时器，理解根据纸带测量速度的原理并测量瞬时速度.—时间图象的物理意义，描点法画图象的方法，并画出该实验中的速度—时间图象，能从图象中获取有用的信息.过程与方法1.通过实验得出物体的运动信息，用数学方法表述出来.培养学生获取信息、处理信息的能力，体会处理问题的方法，领悟如何间接测一些不能直接测量的物理量的方法.2.通过画速度—时间图象培养学生用图象法处理数据的能力，体验数学工具在物理发展中的作用.情感态度与价值观1.体验用图象的方法描述物理现象的乐趣.培养学生用数学方法处理物理问题的意识.培养学生敢于创新和实事求是的科学态度和科学精神.2.培养学生合作与交流的精神，有将自己的见解与他人交流的愿望，养成在合作中既坚持原则又尊重他人的习惯.三、教学重点1.学会使用打点计时器.能根据纸带计算物体运动的瞬时速度.2.会用描点法描绘物体的速度—时间图象，并从中获取物理信息.四、教学难点处理纸带的方法，用描点法画图象的能力.五、教学过程［新课导入］【课堂活动】作为同桌的两位同学合作，简易模拟打点计时器.1.同桌两位同学之间，一位同学手拿一枝彩色画笔，另一位同学牵动一条宽约1 cm的长纸带，使纸带在你的笔下沿着直线缓慢向前移动.你按照一定的时间间隔点击纸带（比如每秒1次，或每秒2次），比比看，看谁牵动纸带的速度变化最小.想一想，相邻两点的距离跟牵动纸带的速度有什么关系?牵动纸带的快慢不均匀，对相邻两点所表示的时间有没有影响?以上探究活动目的是让学生体验打点计时器通过打点达到计时目的的原理.学生做完后讨论.生：相邻两点间的距离随着牵动纸带的速度的增大而加大.纸带运动的快慢不均匀，点子的间隔也不均匀，但对相邻两点间的时间间隔没有影响.［新课教学］师：在以上的活动中，同学们认识到了打点可以体现物体运动的快慢.今天我们就来学习用打点计时器测定物体运动速度的方法，并用图象把这些速度形象地表示出来.一、电磁打点计时器教师布置学生对照仪器看说明书，引导学生注意其重点：观察打点计时器并阅读其使用说明书，明确电磁打点计时器的结构、各部分的名称、工作原理及使用方法.源的频率是50 Hz时，它每隔0.02 s打一次点.通电以前，把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面.当接通电源时，线圈产生的交变磁场使振动片（由弹簧钢制成）磁化，振动片的一端位于永久磁铁的磁场中.由于振动片的磁极随着电流方向的改变而不断变化，在永久磁铁的磁场作用下，振动片将上下振动，其振动周期与线圈中的电流变化周期一致，即为0.02 s.位于振片一端的振针就跟着上下振动起来.这时，如果纸带运动，振针就在纸带上打出一系列小点.图1－4－1 电磁打点计时器【交流与讨论】电磁打点计时器使用低压交流电源工作，大家想一想能不能使用直流电源，为什么？生：工作原理中是靠电流方向的改变来改变磁铁的磁场方向，从而促使振动片上下振动，并且振动片的振动周期与电源的电流变化周期一致.若使用50 Hz的交流电，打点的时间间隔为0.02 s.这个值正好是电源频率的倒数.二、电火花计时器教师布置学生对照仪器看说明书，引导学生注意其重点：观察打点计时器并阅读说明书，明确两种打点计时器的结构、各部分的名称、工作原理及使用方法.电火花计时器电火花计时器的外形如图1－4－2所示，它可以代替电磁打点计时器使用，也可以与简易电火花描迹仪配套使用.图1－4－2使用时电源插头直接插在交流220 V插座内，将裁成圆片（直径约38 mm）的墨粉纸盘的中心孔套在纸盘轴上，将剪切整齐的两条普通有光白纸带（20 mm×700 mm）从弹性卡和纸盘轴之间的限位槽中穿过，并且要让墨粉纸盘夹在两条纸带之间.这样当两条纸带运动时，也能带动墨粉纸盘运动，当按下脉冲输出开关时，放电火花不至于始终在墨粉纸盘的同一位置而影响到点迹的清晰度.也可以用上述尺寸的白纸带和墨粉纸带（位于下面）做实验，还可以用两条白纸带夹着一条墨粉纸带做实验；墨粉纸可以使用比较长的时间，一条白纸带也可以重复使用，应注意降低实验成本.【交流与讨论】从原理上考虑，电火花计时器跟电磁打点计时器相比，哪个更好些，误差可能会更小？生：电火花计时器可能会更好些，因为电磁打点计时器中振针和纸带间的摩擦会更大些.教师评论并系统总结.师：电火花计时器使用中运动阻力极小，这种极小阻力来自于纸带运动的本身，而不是打点产生的，因而系统误差小，计时精度与交流电源频率的稳定程度一致（脉冲周期不大于50 μs，这一方面也远优于电磁打点计时器），同时它的操作简易，使用安全可靠（脉冲放电电流平均值不大于5 μA）.师：打点计时器能记录哪些信息？生：时间和位移.下面的时间交给学生自主探究.三、练习使用打点计时器学生自主阅读教材中的实验步骤提示.指导学生动手练习使用打点计时器，并引导学生思考：纸带上的点与小车的位移和时间是如何对应的，怎样将纸带上的点变成相关的数据？【交流与讨论】针对问题，学生讨论实践后回答.问题1.电磁打点计时器中怎样安放复写纸和纸带的位置？生：将复写纸套在复写纸定位销上，推动调节片，可调节复写纸位置.将纸带从复写纸圆片下穿过.问题2.振针打的点不清晰或打不出点可能是哪些原因?怎样调整？生1：可检查压纸框的位置是否升高，而阻碍了振动片，振针打不到纸带上，可将压纸框向下压恢复其原来位置.生2：可能是复写纸该换新的了.生3：可能是振动片的振幅太小，可调整振动片的位置.生4：可能是振针的位置太高，调整振针的位置，直到打出点为止.生5：我选的电压在4 V 和6 V 的情况下，打点的清晰度有点差别，电压高的时候稍清晰，所以可调高一点电压.问题3.开启电源打点完毕后要及时关闭电源，这样做有什么好处？生：因打点计时器是按间歇工作设计的，故长期工作可能会因线圈发热而损坏. 投影展示：电火花计时器的纸带安装方法（让学生阅读）：使用电火花计时器在纸带上打点，安装纸带的方法有两种：一种是用一条纸带从墨粉盘下穿过，打点时墨粉盘不随纸带转动，电火花只将墨粉盘上某一位置的墨粉蒸发到纸带上，打出的点迹颜色较淡，打过一条纸带后要将墨粉盘转一角度再打另一条纸带.学生实验时可采用这一方法.另一种是用两条纸带，将墨粉盘夹在中间，拖动纸带时由于两条纸带的摩擦作用，墨粉盘会随纸带转动，电火花将墨粉盘上不同位置的墨粉蒸发到纸带上，所以打出的点迹颜色较重.墨粉盘上面的一条纸带没有点迹，可重复使用.用一条纸带打点时，纸带与打点计时器之间的摩擦阻力较小，用两条纸带打点时摩擦阻力较大.不管用哪种方法，打完纸带后应立即切断电源.n 个点，这些点划分出来的时间间隔数是多少？生：共（n －1）个.学生亲自手拉纸带练习使用打点计时器，自己设计表格，记录测量数据.【思考与讨论】师：怎样根据纸带上的点迹计算纸带的平均速度？生：测出两个点间的距离，数一下这两个点间共有多少个时间间隔，即有多少个0.02 s ，用这个总距离去除以所需用的时间.四、用打点计时器测量瞬时速度思想方法：用某段时间内的平均速度粗略代表这段时间内的某点的瞬时速度.所取的时间间隔越接近该点，这种描述方法越准确.示例：如图1－4－4，测量出包括E 点在内的D 、F 两点间的位移Δx 和时间Δt ，算出纸带在这两点间的平均速度v =tx ∆∆，用这个平均速度代表纸带经过E 点时的瞬时速度.图1－4－4tx ∆∆可以大致表示E 点的瞬时速度，D 、F 两点离E 点越近，算出的平均速度越接近ED 、F 两点距离过小则测量误差增大，应该根据实际情况选取这两个点.学生根据粗略表示某点瞬时速度的方法，选择合适的计数点，测量包含这个点的一段时间内的位移Δx ，同时记录对应的时间Δt ，填入教材第23页中设计好的表1中. 根据v =tx ∆∆算出刚填完的表1中各点附近的平均速度，把它当作计时器打下这些点时的瞬时速度，抄入教材第24页表2中.从该表中能粗略看出手拉纸带运动的速度变化情况.五、用图象表示速度师：刚才我们从表2中的数据可以粗略看出我们自己手拉纸带运动的速度变化情况，图象是表示变化规律的好方法，我们可以用图象来描述物体的速度变化情况，那么怎样用图象来表示物体运动的速度呢？请同学们先看课文并回答.生：在方格纸上建立直角坐标系，用纵坐标表示物体运动的速度，用横坐标表示时间，根据表中各时刻的速度，将（v ，t ）作为一组坐标在图象中描点，将点连线后得出的图象称为速度—时间图象（v-t 图象），简称速度图象.学生具体操作描点.师：我们从根据实测数据所描的点，可以从这些点的走向大致看出纸带速度的变化规律. 师：为了更清晰，你可以把这些点用折线连起来.在老师的提示和帮助下连线.师：速度的实际变化应该是比较平滑的，所以，如果用一条平滑的曲线来“拟合”这些点，曲线反映的规律应该与实际情况更接近.指导学生换用红色笔用平滑的线将刚才描过的点再重新描画一遍.师：我们现在来观察图象，可以更形象直观地显示自己手拉纸带的运动情况.六、 课堂小结电磁打点计时器和电火花计时器都是记录运动物体在一定时间间隔内位移的仪器.v－t 图象：表示做直线运动物体的速度随时间变化的规律.某段时间图线与时间轴围成的面积值表示该段时间内物体通过的位移大小.形状一样的图线，在不同图象中所表示的物理规律不同.七、教学后记。
