人教版物理必修一1.4 实验：用打点计时器测速度 教学设计

1.4 实验：用打点计时器测速度【三维目标】知识与技能：1、了解电磁打点计时器和电火花计时器的构造、差异及功能。

2、能够阅读产品说明书，掌握打点计时器的使用方法。

3、初步学会从纸带上获取时间和位移等实验数据信息进行处理，测定物体的速度。

4、学会建立物体运动v—t图。

过程与方法：1、通过实验探究过程，了解物理学的研究方法，培养学生信息收集和处理能力，分析、解决问题能力和交流、合作能力。

2、初步了解用图象描述和研究物理过程的方法，体会数学在物理知识中的应用。

情感态度和价值观：1、在实验活动中，培养学生严谨的科学态度和实事求是的科学精神。

2、在探讨问题的过程中，鼓励学生主动与他人使用，交流思想，感受团队精神，体验探索的乐趣。

【重点难点】重点：1．打点计时器的使用。

2．由纸带计算物体运动的瞬时速度。

3．画物体的速度—时间图象。

难点：1．对纸带数据的处理。

2．图象的画法及对图象理解。

【教学过程】（一）打点计时器电磁打点计时器原理：被交变磁场磁化的振片在永久磁铁的作用下振动，振针打在复写纸上使纸带上打出一系列的点。

电火花计时器原理：（二）练习使用打点计时器（步骤详见课本P22）〖思考与讨论〗注意：1．电源电压要符合要求：2．实验前要检查打点的稳定性和清晰程度，必要时要进行调节或更换器材。

3．应先接通电源，待打点稳定时再拉动纸带。

4．手拉纸带时，速度应快一些，以防止点迹太密集。

（三）用打点计时器测量瞬时速度测量方法：某点E的瞬时速度可以粗略地由包含E点在内的两点间的平均速度来表示。

说明：理论上讲如果这两点离E点越接近（即Δt越短），这个平均速度越接近E点的瞬时速度，但是实际操作时距离太小会使测量误差增大，应该根据实际情况选取这两个点。

（四）用图像表示速度（直线运动）为了更直观地反映物体的运动情况，我们可以用v-t 图象来表示速度随时间的变化规律。

1．v-t图象的画法以速度v为纵轴，时间t为横轴建立直角坐标系，根据计算出的不同时刻对应的瞬时速度值，在坐标系中描点，最后用平滑曲线把这些点连接起来就得到了一条能够描述速度v与时间t关系的图象。

1.4 实验：用打点计时器测速度一、教学目标知识与技能1.了解打点计时器的计时原理,理解纸带中包含的物体运动的信息(时间和位移)2.会安装并使用打点计时器,理解利用纸带测量速度的原理并会测量瞬时速度3.明确速度---时间图象的物理意义,描点法画图象的方法,并画出该实验的速度---时间图象过程与方法1.通过学生自己看打点计时器的说明书,培养学生独立学习的能力2.通过实验得出物体的运动信息,用数学的方法表述出来.培养学生获取信息处理信息的能力,体会处理问题的方法,领悟如何间接测量一些不能直接测量的物理量的方法3.通过画速度---时间图象培养学生用图象法处理数据的能力,体验数学工具在物理发展中的作用4.体验实验中理性思维的重要,即要动手,又要动脑5.经历科学探究过程认识科学探究的意义,尝试应用科学探究的方法研究物体的运动情感态度价值观1.感受打点计时器的巧妙设计思路,体会物理原理在解决实际问题中的指导作用,增强将物理知识应用于实际生活的意识2.经历实验过程,体验科学实验过程的艰辛与喜悦,并乐于探索自然界的奥秘3.体验用图象方法描述物理现象的乐趣,培养学生用数学方法处理物理问题的意识4.培养学生的交流与合作精神,有将自己的见解与他人交流的愿望,并养成尊重他人的习惯二、教学重点与难点重点:1.打点计时器的使用。

2.由纸带计算物体运动的瞬时速度。

3.画物体的速度—时间图象。

难点:1.对纸带数据的处理。

2.画图象的方法。

三、教学方法实验探究式教学方法四、教学设计（一）新课内容1.打点计时器的认识先让学生阅读教材,然后老师提出问题,引导学生回答:(1)电磁打点计时器使用的是直流电还是交流电?其工作电压为多少?(2)我国交流电的频率为50Hz,使用这种电源时,每隔多长时间打一个点,即相邻两个点之间的时间间隔是多少?(3)打点计时器打出的纸带可以记录某段时间内的位移,能不能记录时间?(4)说出电磁打点计时器的构造?工作原理?如图1—4—1所示。

实验：用打点计时器测速度教学设计
用打点计
时器测瞬
时速度
实验结束后，取下纸带，从能看得清的某个点开始，
往后数出若干个点。

如果数出n个点，那么这n个点之
间包含n-l个间隔，就可以得到第一个点到第n个点的
时间间隔为0．02(n-l)s。

用刻度尺测量出从第一个点
到第n个点间的距离△x。

利用公式
t
x
v
∆
∆
=就可以计算
出纸带在这段时间内的平均速度。

例1，在用打点计时器(电源频率为50 Hz)研究物体做初
速度为零的直线运动的某次实验中，纸带的记录如图
所示，图中前几个点模糊，因此从A点开始每5个点取
一个计数点，求AE段与BD段的平均速度。

根据速度的定义
t
x
v
∆
∆
=，如果不要求很精确，用这个
平均速度粗略地代表中间c点的瞬时速度，也未尝不可。

然而，如果把包含C点在内的时间间隔取得小一些，
例如取BD，用这个平均速度代表纸带经过c点时的瞬时
速度，就会更准确。

然而我们选取的两点距离过小会
使测量的位移误差增大，所以应该根据实际情况选取
这两个点。

这个纸带的计数点是每5个计时点选取出来
的，所以可以用BD的平均速度表示c点的瞬时速度。

训练学生处理数据的能
力，培养科学严谨的实
验态度。

在学生能较为
熟练使用打点计时器的
基础上，根据己掌握的
速度知识，计步深化理
解平均速度与瞬时速度
的内涵和计算方法。

出示题目：打在纸带上的点，记录了纸带的运动时间．如果把纸带和运动的物体连接在一起，纸带上的点就相应地表示出运动物体在不同时刻的位置．研究纸带上的点子之间的间隔，就可以了解运动物体在不同时间内发生的位移，从而了解物体的运动情况．请你用简短的语言描述图1·4—3所示每条纸带记录的物体的运动情况．参考答案：(a)，(b)的各点分布较为均匀，是匀速运动，但从点子的疏密程度来看，(b)上的点子较稀疏，所反映的物体运动较快，速度较大．(c)表示物体运动得越来越快，速度在增大，(d)表示物体运动得越来越慢，速度在减小．（1）、用打点计时器测量瞬时速度思想方法，用某段时间内的平均速度粗略代表这段时间内的某点的瞬时速度．所取的时间间隔越接近试点，这种描述方法越准确．示例：如图1—4—4，测量出包括E点在内的D，F两点间的位移△x和时间△t，算出纸带在这两点间的平均速度v=△x/△t，用这个平均速度代表纸带经过E点时的瞬时速度．△x/△t可以大致表示正点的瞬时速度，D、F两点离E点越近，算出的平均速度越接近正点的瞬时速度．然而D，F两点距离过小则测量误差增大，应该根据实际情况选取这两个点．学生根据粗略表示某点瞬时速度的方法，选择合适的计数点，测量包含这个点的一段时间内的位移△x，同时记录对应的时间△t，填人教材第21页中设计好的表1中．运动描述方法说明个阶段，启动阶段，速度从零迅速增大，中间阶段，这一阶段速度几乎不变：冲刺阶段，速度逐渐增到最大．如图1—4—6所示．如果是没有受过训练的同学跑百米，他的速度可能是先增加到最大，然后又逐渐减小．如图1—4—7所示．【小结】电磁打点计时器和电火花计时器都是记录运动物体在一定时间间隔内位移的仪器．v—t图象：表示做直线运动物体的速度随时间变化的规律．某段时间图线与时间轴围成的面积值表示该段时间内物体通过的位移大小．形状一样的图线，在不同图象中所表示的物理规律不同．总结说明板书§1.4 实验：用打点计时器测速度1．测量瞬时速度：用包含某点在内的一段时间内的平均建度粗略表示该点的瞬时速度2．速度时间图象：以时间为横轴，速度为纵轴，描点连线作图象．教学反思。

1.4实验用打点计时器测速度一、教材分析物理学是一门以实验为基础的自然科学.本节课为实验课，目的是让学生自主探究学习打点计时器的使用方法，测定物体牵引纸带的速度，并尝试用图象的方法来表示速度随时间变化的关系.根据瞬时速度是在无限短时间内的平均速度的思想方法，让学生用求平均速度的方法，粗略表示物体运动的瞬时速度.二、教学目标知识与技能1.了解打点计时器的计时原理，理解纸带中包含的物体运动的信息（时间、位移）.2.会安装并使用打点计时器，理解根据纸带测量速度的原理并测量瞬时速度.3.明确速度—时间图象的物理意义，描点法画图象的方法，并画出该实验中的速度—时间图象，能从图象中获取有用的信息.过程与方法1.通过实验得出物体的运动信息，用数学方法表述出来.培养学生获取信息、处理信息的能力，体会处理问题的方法，领悟如何间接测一些不能直接测量的物理量的方法.2.通过画速度—时间图象培养学生用图象法处理数据的能力，体验数学工具在物理发展中的作用.情感态度与价值观1.体验用图象的方法描述物理现象的乐趣.培养学生用数学方法处理物理问题的意识.培养学生敢于创新和实事求是的科学态度和科学精神.2.培养学生合作与交流的精神，有将自己的见解与他人交流的愿望，养成在合作中既坚持原则又尊重他人的习惯.三、教学重点1.学会使用打点计时器.能根据纸带计算物体运动的瞬时速度.2.会用描点法描绘物体的速度—时间图象，并从中获取物理信息.四、教学难点处理纸带的方法，用描点法画图象的能力.五、教学过程［新课导入］【课堂活动】作为同桌的两位同学合作，简易模拟打点计时器.1.同桌两位同学之间，一位同学手拿一枝彩色画笔，另一位同学牵动一条宽约1 cm的长纸带，使纸带在你的笔下沿着直线缓慢向前移动.你按照一定的时间间隔点击纸带（比如每秒1次，或每秒2次），比比看，看谁牵动纸带的速度变化最小.想一想，相邻两点的距离跟牵动纸带的速度有什么关系?牵动纸带的快慢不均匀，对相邻两点所表示的时间有没有影响?以上探究活动目的是让学生体验打点计时器通过打点达到计时目的的原理.学生做完后讨论.生：相邻两点间的距离随着牵动纸带的速度的增大而加大.纸带运动的快慢不均匀，点子的间隔也不均匀，但对相邻两点间的时间间隔没有影响.［新课教学］师：在以上的活动中，同学们认识到了打点可以体现物体运动的快慢.今天我们就来学习用打点计时器测定物体运动速度的方法，并用图象把这些速度形象地表示出来.一、电磁打点计时器教师布置学生对照仪器看说明书，引导学生注意其重点：观察打点计时器并阅读其使用说明书，明确电磁打点计时器的结构、各部分的名称、工作原理及使用方法.电磁打点计时器是一种使用交流电源的计时仪器，如图1－4－1所示.工作电压为4 V～6 V.当电源的频率是50 Hz时，它每隔0.02 s打一次点.通电以前，把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面.当接通电源时，线圈产生的交变磁场使振动片（由弹簧钢制成）磁化，振动片的一端位于永久磁铁的磁场中.由于振动片的磁极随着电流方向的改变而不断变化，在永久磁铁的磁场作用下，振动片将上下振动，其振动周期与线圈中的电流变化周期一致，即为0.02 s.位于振片一端的振针就跟着上下振动起来.这时，如果纸带运动，振针就在纸带上打出一系列小点.图1－4－1 电磁打点计时器【交流与讨论】电磁打点计时器使用低压交流电源工作，大家想一想能不能使用直流电源，为什么？生：工作原理中是靠电流方向的改变来改变磁铁的磁场方向，从而促使振动片上下振动，并且振动片的振动周期与电源的电流变化周期一致.若使用50 Hz的交流电，打点的时间间隔为0.02 s.这个值正好是电源频率的倒数.二、电火花计时器教师布置学生对照仪器看说明书，引导学生注意其重点：观察打点计时器并阅读说明书，明确两种打点计时器的结构、各部分的名称、工作原理及使用方法.电火花计时器电火花计时器的外形如图1－4－2所示，它可以代替电磁打点计时器使用，也可以与简易电火花描迹仪配套使用.图1－4－2使用时电源插头直接插在交流220 V插座内，将裁成圆片（直径约38 mm）的墨粉纸盘的中心孔套在纸盘轴上，将剪切整齐的两条普通有光白纸带（20 mm×700 mm）从弹性卡和纸盘轴之间的限位槽中穿过，并且要让墨粉纸盘夹在两条纸带之间.这样当两条纸带运动时，也能带动墨粉纸盘运动，当按下脉冲输出开关时，放电火花不至于始终在墨粉纸盘的同一位置而影响到点迹的清晰度.也可以用上述尺寸的白纸带和墨粉纸带（位于下面）做实验，还可以用两条白纸带夹着一条墨粉纸带做实验；墨粉纸可以使用比较长的时间，一条白纸带也可以重复使用，应注意降低实验成本.【交流与讨论】从原理上考虑，电火花计时器跟电磁打点计时器相比，哪个更好些，误差可能会更小？生：电火花计时器可能会更好些，因为电磁打点计时器中振针和纸带间的摩擦会更大些.教师评论并系统总结.师：电火花计时器使用中运动阻力极小，这种极小阻力来自于纸带运动的本身，而不是打点产生的，因而系统误差小，计时精度与交流电源频率的稳定程度一致（脉冲周期不大于50 μs，这一方面也远优于电磁打点计时器），同时它的操作简易，使用安全可靠（脉冲放电电流平均值不大于5 μA）.师：打点计时器能记录哪些信息？生：时间和位移.下面的时间交给学生自主探究.三、练习使用打点计时器学生自主阅读教材中的实验步骤提示.指导学生动手练习使用打点计时器，并引导学生思考：纸带上的点与小车的位移和时间是如何对应的，怎样将纸带上的点变成相关的数据？【交流与讨论】针对问题，学生讨论实践后回答.问题1.电磁打点计时器中怎样安放复写纸和纸带的位置？生：将复写纸套在复写纸定位销上，推动调节片，可调节复写纸位置.将纸带从复写纸圆片下穿过.问题2.振针打的点不清晰或打不出点可能是哪些原因?怎样调整？生1：可检查压纸框的位置是否升高，而阻碍了振动片，振针打不到纸带上，可将压纸框向下压恢复其原来位置.生2：可能是复写纸该换新的了.生3：可能是振动片的振幅太小，可调整振动片的位置.生4：可能是振针的位置太高，调整振针的位置，直到打出点为止.生5：我选的电压在4 V和6 V的情况下，打点的清晰度有点差别，电压高的时候稍清晰，所以可调高一点电压.问题3.开启电源打点完毕后要及时关闭电源，这样做有什么好处？生：因打点计时器是按间歇工作设计的，故长期工作可能会因线圈发热而损坏.投影展示：电火花计时器的纸带安装方法（让学生阅读）：使用电火花计时器在纸带上打点，安装纸带的方法有两种：一种是用一条纸带从墨粉盘下穿过，打点时墨粉盘不随纸带转动，电火花只将墨粉盘上某一位置的墨粉蒸发到纸带上，打出的点迹颜色较淡，打过一条纸带后要将墨粉盘转一角度再打另一条纸带.学生实验时可采用这一方法.另一种是用两条纸带，将墨粉盘夹在中间，拖动纸带时由于两条纸带的摩擦作用，墨粉盘会随纸带转动，电火花将墨粉盘上不同位置的墨粉蒸发到纸带上，所以打出的点迹颜色较重.墨粉盘上面的一条纸带没有点迹，可重复使用.用一条纸带打点时，纸带与打点计时器之间的摩擦阻力较小，用两条纸带打点时摩擦阻力较大.不管用哪种方法，打完纸带后应立即切断电源.师：处理纸带时，从能够看清的某个点开始，往后数出若干个点.如果数出n个点，这些点划分出来的时间间隔数是多少？生：共（n－1）个.学生亲自手拉纸带练习使用打点计时器，自己设计表格，记录测量数据.【思考与讨论】师：怎样根据纸带上的点迹计算纸带的平均速度？生：测出两个点间的距离，数一下这两个点间共有多少个时间间隔，即有多少个0.02 s，用这个总距离去除以所需用的时间.四、用打点计时器测量瞬时速度思想方法：用某段时间内的平均速度粗略代表这段时间内的某点的瞬时速度.所取的时间间隔越接近该点，这种描述方法越准确.示例：如图1－4－4，测量出包括E 点在内的D 、F 两点间的位移Δx 和时间Δt ，算出纸带在这两点间的平均速度v =t x ∆∆，用这个平均速度代表纸带经过E 点时的瞬时速度. 图1－4－4tx ∆∆可以大致表示E 点的瞬时速度，D 、F 两点离E 点越近，算出的平均速度越接近E 点的瞬时速度.然而D 、F 两点距离过小则测量误差增大，应该根据实际情况选取这两个点.学生根据粗略表示某点瞬时速度的方法，选择合适的计数点，测量包含这个点的一段时间内的位移Δx ，同时记录对应的时间Δt ，填入教材第23页中设计好的表1中.根据v =tx ∆∆算出刚填完的表1中各点附近的平均速度，把它当作计时器打下这些点时的瞬时速度，抄入教材第24页表2中.从该表中能粗略看出手拉纸带运动的速度变化情况.五、用图象表示速度师：刚才我们从表2中的数据可以粗略看出我们自己手拉纸带运动的速度变化情况，图象是表示变化规律的好方法，我们可以用图象来描述物体的速度变化情况，那么怎样用图象来表示物体运动的速度呢？请同学们先看课文并回答.生：在方格纸上建立直角坐标系，用纵坐标表示物体运动的速度，用横坐标表示时间，根据表中各时刻的速度，将（v ，t ）作为一组坐标在图象中描点，将点连线后得出的图象称为速度—时间图象（v-t 图象），简称速度图象.学生具体操作描点.师：我们从根据实测数据所描的点，可以从这些点的走向大致看出纸带速度的变化规律. 师：为了更清晰，你可以把这些点用折线连起来.在老师的提示和帮助下连线.师：速度的实际变化应该是比较平滑的，所以，如果用一条平滑的曲线来“拟合”这些点，曲线反映的规律应该与实际情况更接近.指导学生换用红色笔用平滑的线将刚才描过的点再重新描画一遍.师：我们现在来观察图象，可以更形象直观地显示自己手拉纸带的运动情况.六、 课堂小结电磁打点计时器和电火花计时器都是记录运动物体在一定时间间隔内位移的仪器.v －t图象：表示做直线运动物体的速度随时间变化的规律.某段时间图线与时间轴围成的面积值表示该段时间内物体通过的位移大小.形状一样的图线，在不同图象中所表示的物理规律不同.七、教学后记。

【教目标】1了解电磁打点计时器和电火花打点计时器的基本构成，知道打点计时器的计时原，并会安装和使用打点计时器。

2会根据纸带上的点分析速度的变情况，并会测定平均速度和测量瞬时速度。

3明确速度—时间图象的意义，描点法画图象的方法，并画出实验中的速度—时间图象。

4通过对纸带的处过程培养生获取信息、处信息的能力，体会处问题的方法，领悟如何间接测一些不能直接测量物量的方法。

5通过画速度—时间图象培养生用图象法处据的能力，体验工具在物发展中的作用。

【教重点】【教过程】一、导入新课测定物体的运动速度并不是一件容易的事,特别是物体的速度在不断变时为了简我们今天只研究物体的直线运动当物体沿直线运动时,其位移在不断变,要研究物体的运动,我们首先要准确记录物体的运动信息怎样记录呢?请同桌的两位同合作用彩笔和纸带模拟打点计时器思考1 彩笔打出的点能不能准确记录纸带的位置?2 在打点时间间隔大致相同的情况下,纸带拉动的快慢对纸带上点的间隔有无影响?[]生讨论师总结彩笔打出的点可以记录纸带的位置但在打点时间间隔大致相同的情况下,纸带拉动的快慢对纸带上点的间隔有影响(拉的越慢纸带上点越密,反之就会越稀疏)考虑到用手打点的时间间隔不能准确相等,所以无法准确测定物体的运动速度原因在哪?生原因出在用手打点时的时间间隔不能严格相等,要是有一台打点时间间隔严格相等的仪器问题就可以解决了二、新课教师我们今天要介绍的打点计时器就是可以精确记录时间间隔和位移的仪器（一）电磁打点计时器布置生阅读打点计时器的说明书明确打点计时器的结构,各部分的名称,工作原及使用方法师总结电磁打点计时器是一种使用交流电的计时仪器工作电压为6V以下当电频率为50Hz时, 打点计时器每隔002打一个点通电前把纸带穿过限位孔并压在复写纸的下面通电时,线圈产生的交变磁场使振动片磁,振动片的一端位于永久磁铁的磁场中,由于振动片的磁极随着电流方向的改变而不断变,在永久磁铁的作用下,振动片将上下振动其振动周期与线圈中交流电的周期一致,即为002如果纸带运动，振动片一端的振针就会在纸带上打出一系列的点思考电磁打点计时器用低压交流电工作,能不能用直流电呢,为什么?师总结电磁打点计时器的工作原是靠交流电的方向改变改变电磁铁的磁极方向,从而使振动片上下振动的,且振动片的频率与交流电的频率一致若使用50Hz的交流电打点周期正好是频率的倒为002若使用直流电振动片将无法振动, 打点计时器将打不出点!（二）电火花打点计时器布置生阅读打点计时器的说明书明确打点计时器的结构,各部分的名称,工作原及使用方法师总结电火花打点计时器可以代替电磁打点计时器使用与电磁打点计时器不同的是电火花打点计时器的工作电压是220V的交流电使用时将电插头直接插在交流220V插座内就可以了电火花打点计时器用墨粉和电火花打点墨粉盘夹在两条纸带之间,当按下脉冲输出开关时会产生高温电火花,高温电火花可以使墨粉汽在纸带上当输入交流电的频率是50Hz时,电火花打点计时器也每隔002打一个点实验时纸带的两面可以重复使用,注意降低实验成本[]思考1从原上讲两种打点计时器哪中误差更小,为什么?生讨论师总结电磁打点计时器使用时阻力较大阻力包括振针和纸带间的摩擦以及限位孔和纸带间的摩擦而电火花打点计时器在使用过程中阻力极小,这极小的阻力自纸带运动的本身而不是打点时产生的,因而系统误差较小同时电火花打点计时器操作简易,安全可靠思考2 打点计时器能记录哪些信息?生时间(时间间隔)和位移（三）练习使用打点计时器生自主阅读教材中的实验步骤提示教师指导生练习使用打点计时器并引导生思考下列问题问题1 电磁打点计时器中怎样安放复写纸和纸带?师总结将复写纸套在复写纸定位钉上,推动调节片可以调节复写纸位置将纸带从复写纸圆片下穿过即可问题2 振针打的点不清晰或打不出点可能有哪些情况?怎样调节?师总结 1可能是复写纸该换新的了2可能是振动片的振动幅度太小了,可以调节振动片的位置[,,] 3可检查压纸框的位置是否升高而阻碍了振动片使振针打不到纸带上,可将压纸框向下调节到原的位置4可能是振针的位置太高,调节振针直到能打出点为止5可能是选择的电压太低,可适当调高电压。

1.4 实验：用打点计时器测速度★新课标要求（一）知识与技能1、了解两种打点计时器的结构和工作原理。

2、会安装并使用打点计时器。

3、理解根据纸带测量速度的原理并测量瞬时速度。

4、明确速度—时间图象的意义，描点法画图象的方法，并画出该实验中的速度—时间图象。

（二）过程与方法1、通过学生自己看打点计时器的说明书，培养学生独立学习的能力。

2、通过对纸带的处理过程培养学生获取信息、处理信息的能力，体会处理问题的方法，领悟如何间接测一些不能直接测量的物理量的方法。

3、通过画速度—时间图象培养学生用图象法处理数据的能力，体验数学工具在物理发展中的作用。

4、体验实验中理性思维的重要，既要动手，更要动脑。

（三）情感、态度与价值观1、感觉打点计时器的巧妙设计思路，体会物理原理在解决实际问题中的指导作用，增强将物理知识应用于生活实际的意识。

2、经历实验过程，体验科学实验过程的艰辛与喜悦，并乐于探索自然界的奥妙。

3、培养学生敢于创新和实事求是的科学态度和科学精神。

★教学重点1、打点计时器的使用。

2、由纸带计算物体运动的瞬时速度。

3、画物体的速度—时间图象。

★教学难点1、对纸带数据的处理。

2、画图象的方法。

★教学方法教师启发、引导，学生自主阅读、思考，亲自动手实验，并讨论、交流学习成果。

★教学过程（一）课前活动教师活动：课前布置学生预习本节实验。

学生活动：学生看书明确实验的各项任务及实验仪器。

（二）进行新课1、对“打点计时器的认识”的学习教师活动：教师布置学生对照仪器看说明书，引导学生注意其重点部分学生活动：观察打点计时器并阅读其使用说明书，明确两种打点计时器的结构、各部分的名称、工作原理及使用方法。

教师活动：指导学生动手练习使用打点计时器，并引导学生思考：纸带上的点与小车的位移和时间是如何对应的，怎样将纸带上的点变成相关的数据。

学生活动：动手练习使用打点计时器，打出几条纸带，讨论怎样获取数据，并用列表格的形式把数据列出。

《实验：用打点计时器测速度》教学设计设计的，长时间工作可能会因线圈发热而损坏。

（优教提示：请打开素材“动画演示：打点计时器的使用2”）学习物理的兴趣。

用打点计时器测瞬时速度实验结束后，取下纸带，从能看得清的某个点开始，往后数出若干个点。

如果数出n个点，那么这n个点之间包含n-1个间隔，就可以得到第一个点到第n个点的时间间隔为0.02(n-1)s。

用刻度尺测量出从第一个点到第n个点间的距离Δx。

利用公式就可以计算出纸带在这段时间内的平均速度。

例1. 在用打点计时器(电源频率为50 Hz)研究物体做初速度为零的直线运动的某次实验中，纸带的记录如图所示，图中前几个点模糊，因此从A点开始每5个点取一个计数点，求AE段与BD段的平均速度。

根据速度的定义，如果不要求很精确，用这个平均速度粗略地代表中间C点的瞬时速度，也未尝不可。

然而，如果把包含C点在内的时间间隔取得小一些，例如取BD，用这个平均速度代表纸带经过C点时的瞬时速度，就会更准确。

然而我们选取的两点距离过小会使测量的位移误差增大，所以应该根据实际情况选取这两个点。

这个纸带的计数点是每5个计时点选取出来的，所以可以用BD的平均速度表示C点的瞬时速度。

（优教提示：请打开素材“动画演示：打点计时器测训练学生处理数据的能力，培养科学严谨的实验态度。

在学生能较为熟练使用打点计时器的基础上，根据已掌握的速度知识，计算平均速度和瞬时速度，进一步深化理解平均速度与瞬时速度的内涵和计算方法。

速度实验原理、操作及分析”）v-t图象学会了确定瞬时速度的方法，通过例2引出速度时间图象。

例2. 如图所示，是一条利用打点计时器打出的纸带，0、1、2、3、4、5、6是七个计数点，每相邻两个计数点之间还有四个点未画出，各计数点到0的距离如图所示。

求出1、2、3、4、5各计数点的瞬时速度，并说明纸带的运动情况。

通过计算可以求得，5个计数点的速度分别为0.20，0.40，0.61，0.69，0.70。

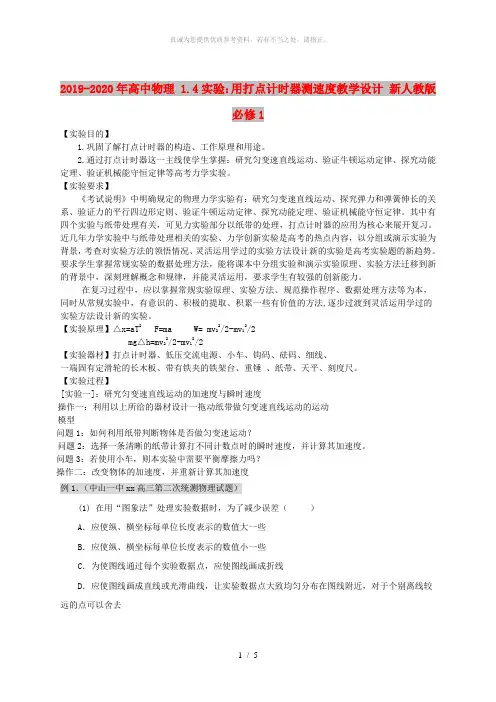

2019-2020年高中物理 1.4实验：用打点计时器测速度教学设计新人教版必修1【实验目的】1.巩固了解打点计时器的构造、工作原理和用途。

2.通过打点计时器这一主线使学生掌握：研究匀变速直线运动、验证牛顿运动定律、探究动能定理、验证机械能守恒定律等高考力学实验。

【实验要求】《考试说明》中明确规定的物理力学实验有：研究匀变速直线运动、探究弹力和弹簧伸长的关系、验证力的平行四边形定则、验证牛顿运动定律、探究动能定理、验证机械能守恒定律。

其中有四个实验与纸带处理有关，可见力实验部分以纸带的处理，打点计时器的应用为核心来展开复习。

近几年力学实验中与纸带处理相关的实验、力学创新实验是高考的热点内容，以分组或演示实验为背景，考查对实验方法的领悟情况、灵活运用学过的实验方法设计新的实验是高考实验题的新趋势。

要求学生掌握常规实验的数据处理方法，能将课本中分组实验和演示实验原理、实验方法迁移到新的背景中，深刻理解概念和规律，并能灵活运用，要求学生有较强的创新能力。

在复习过程中，应以掌握常规实验原理、实验方法、规范操作程序、数据处理方法等为本，同时从常规实验中，有意识的、积极的提取、积累一些有价值的方法,逐步过渡到灵活运用学过的实验方法设计新的实验。

【实验原理】△x=aT2 F=ma W= mv22/2-mv12/2mg△h=mv22/2-mv12/2【实验器材】打点计时器、低压交流电源、小车、钩码、砝码、细线、一端固有定滑轮的长木板、带有铁夹的铁架台、重锤、纸带、天平、刻度尺。

【实验过程】[实验一]：研究匀变速直线运动的加速度与瞬时速度操作一：利用以上所给的器材设计一拖动纸带做匀变速直线运动的运动模型问题1：如何利用纸带判断物体是否做匀变速运动？问题2：选择一条清晰的纸带计算打不同计数点时的瞬时速度，并计算其加速度。

问题3：若使用小车，则本实验中需要平衡摩擦力吗？操作二：改变物体的加速度，并重新计算其加速度例1．（中山一中xx高三第二次统测物理试题）(1) 在用“图象法”处理实验数据时，为了减少误差（）A．应使纵、横坐标每单位长度表示的数值大一些B．应使纵、横坐标每单位长度表示的数值小一些C．为使图线通过每个实验数据点，应使图线画成折线D．应使图线画成直线或光滑曲线，让实验数据点大致均匀分布在图线附近，对于个别离线较远的点可以舍去(2) 某同学要进行探究匀变速直线运动实验，请在下面列出的实验器材中，选出本实验中不需．．要．的器材填在横线上(填编号)： ①打点计时器 ②天平 ③低压交流电源 ④低压直流电源⑤细绳和纸带 ⑥钩码和小车 ⑦秒表 ⑧一端有滑轮的长木板 ⑨刻度尺(3)某同学利用打点计时器所记录的纸带来研究做匀变速直线运动小车的运动情况，实验中获得一条纸带，如图所示，其中两相邻计数点间有四个点未画出。
