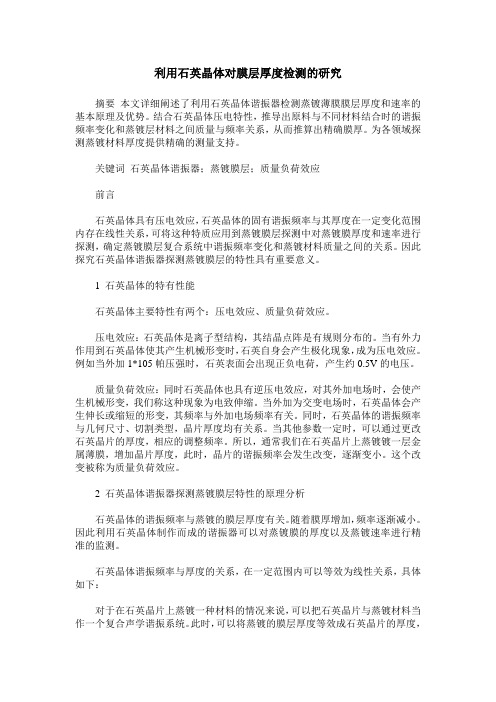

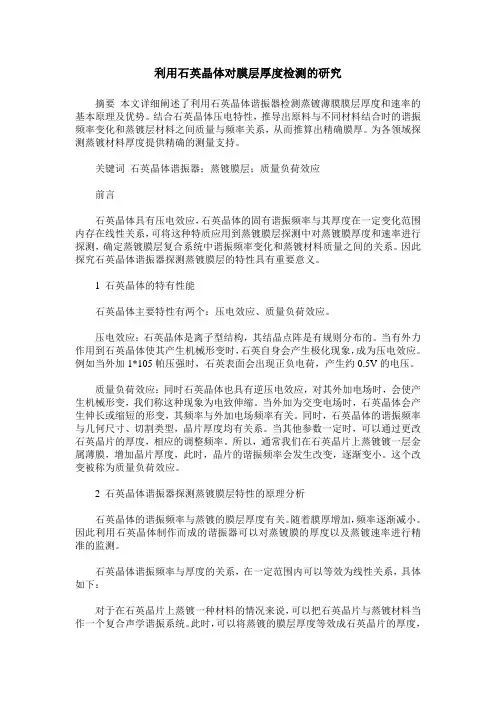

利用石英晶体对膜层厚度检测的研究摘要本文详细阐述了利用石英晶体谐振器检测蒸镀薄膜膜层厚度和速率的基本原理及优势。
结合石英晶体压电特性，推导出原料与不同材料结合时的谐振频率变化和蒸镀层材料之间质量与频率关系，从而推算出精确膜厚。
为各领域探测蒸镀材料厚度提供精确的测量支持。
关键词石英晶体谐振器；蒸镀膜层；质量负荷效应前言石英晶体具有压电效应，石英晶体的固有谐振频率与其厚度在一定变化范围内存在线性关系，可将这种特质应用到蒸镀膜层探测中对蒸镀膜厚度和速率进行探测，确定蒸镀膜层复合系统中谐振频率变化和蒸镀材料质量之间的关系。
因此探究石英晶体谐振器探测蒸镀膜层的特性具有重要意义。
1 石英晶体的特有性能石英晶体主要特性有两个：压电效应、质量负荷效应。
压电效应：石英晶体是离子型结构，其结晶点阵是有规则分布的。
当有外力作用到石英晶体使其产生机械形变时，石英自身会产生极化现象，成为压电效应。
例如当外加1*105帕压强时，石英表面会出现正负电荷，产生约0.5V的电压。
质量负荷效应：同时石英晶体也具有逆压电效应，对其外加电场时，会使产生机械形变，我们称这种现象为电致伸缩。
当外加为交变电场时，石英晶体会产生伸长或缩短的形变，其频率与外加电场频率有关。
同时，石英晶体的谐振频率与几何尺寸、切割类型，晶片厚度均有关系。
当其他参数一定时，可以通过更改石英晶片的厚度，相应的调整频率。
所以，通常我们在石英晶片上蒸镀镀一层金属薄膜，增加晶片厚度，此时，晶片的谐振频率会发生改变，逐渐变小。
这个改变被称为质量负荷效应。
2 石英晶体谐振器探测蒸镀膜层特性的原理分析石英晶体的谐振频率与蒸镀的膜层厚度有关。
随着膜厚增加，频率逐渐减小。
因此利用石英晶体制作而成的谐振器可以对蒸镀膜的厚度以及蒸镀速率进行精准的监测。
石英晶体谐振频率与厚度的关系，在一定范围内可以等效为线性关系，具体如下：对于在石英晶片上蒸镀一种材料的情况来说，可以把石英晶片与蒸镀材料当作一个复合声学谐振系统。

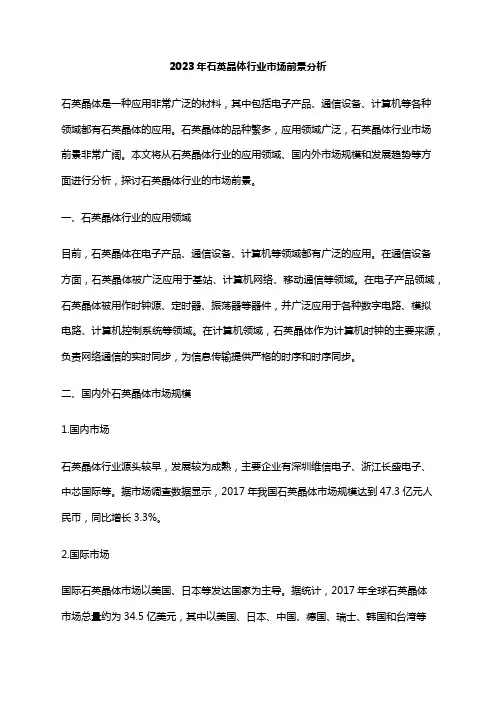

2023年石英晶体行业市场前景分析石英晶体是一种应用非常广泛的材料，其中包括电子产品、通信设备、计算机等各种领域都有石英晶体的应用。
石英晶体的品种繁多，应用领域广泛，石英晶体行业市场前景非常广阔。
本文将从石英晶体行业的应用领域、国内外市场规模和发展趋势等方面进行分析，探讨石英晶体行业的市场前景。
一、石英晶体行业的应用领域目前，石英晶体在电子产品、通信设备、计算机等领域都有广泛的应用。
在通信设备方面，石英晶体被广泛应用于基站、计算机网络、移动通信等领域。
在电子产品领域，石英晶体被用作时钟源、定时器、振荡器等器件，并广泛应用于各种数字电路、模拟电路、计算机控制系统等领域。
在计算机领域，石英晶体作为计算机时钟的主要来源，负责网络通信的实时同步，为信息传输提供严格的时序和时序同步。
二、国内外石英晶体市场规模1.国内市场石英晶体行业源头较早，发展较为成熟，主要企业有深圳维信电子、浙江长盛电子、中芯国际等。
据市场调查数据显示，2017年我国石英晶体市场规模达到47.3亿元人民币，同比增长3.3%。
2.国际市场国际石英晶体市场以美国、日本等发达国家为主导。
据统计，2017年全球石英晶体市场总量约为34.5亿美元，其中以美国、日本、中国、德国、瑞士、韩国和台湾等国家和地区为主要供应商，分别占据全球市场份额的39%、20%、14%、8%、5%、5%和4%。
三、石英晶体行业的发展趋势1.智能制造技术的发展智能制造技术的快速发展将促进石英晶体行业的进一步发展。
未来石英晶体将更广泛地应用于物联网设备、智能家居、智能医疗等领域，并结合大数据、云计算等新兴技术，实现智能制造、智慧城市等方向的发展。
2.新材料的应用石英晶体行业将更广泛地应用于新材料领域。
随着国家对新能源汽车产业的高度重视和支持力度的不断加大，未来石英晶体行业将在控制电动汽车的精度、控制技术方面得到更广泛的应用。
3.立足本土市场石英晶体行业在我国拥有广阔、庞大的市场，其发展前景十分广阔。

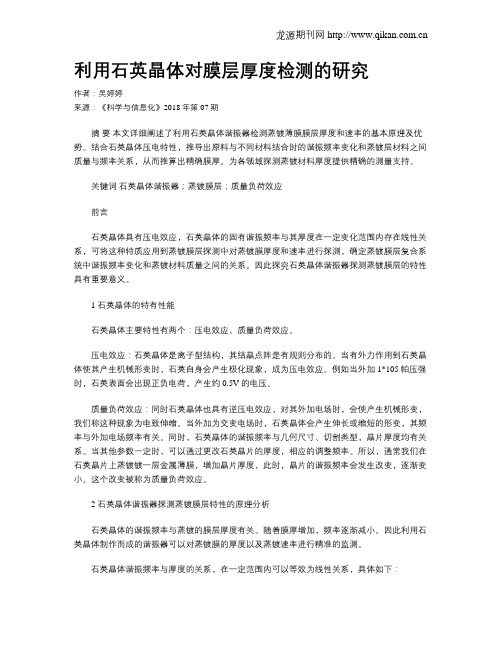

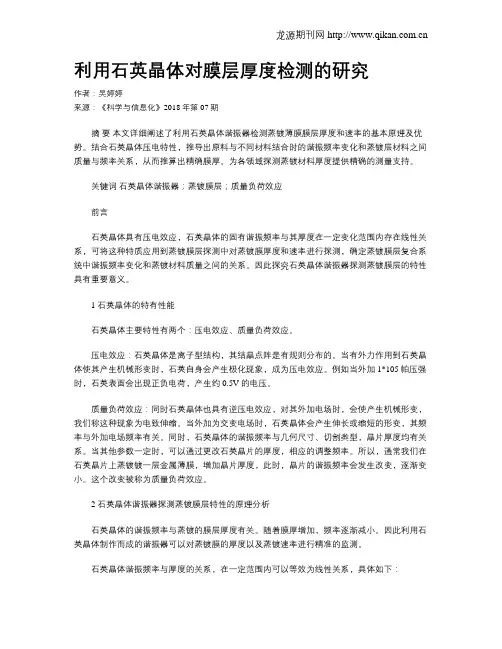

利用石英晶体对膜层厚度检测的研究作者：吴婷婷来源：《科学与信息化》2018年第07期摘要本文详细阐述了利用石英晶体谐振器检测蒸镀薄膜膜层厚度和速率的基本原理及优势。
结合石英晶体压电特性，推导出原料与不同材料结合时的谐振频率变化和蒸镀层材料之间质量与频率关系，从而推算出精确膜厚。
为各领域探测蒸镀材料厚度提供精确的测量支持。
关键词石英晶体谐振器；蒸镀膜层；质量负荷效应前言石英晶体具有压电效应，石英晶体的固有谐振频率与其厚度在一定变化范围内存在线性关系，可将这种特质应用到蒸镀膜层探测中对蒸镀膜厚度和速率进行探测，确定蒸镀膜层复合系统中谐振频率变化和蒸镀材料质量之间的关系。
因此探究石英晶体谐振器探测蒸镀膜层的特性具有重要意义。
1 石英晶体的特有性能石英晶体主要特性有两个：压电效应、质量负荷效应。
压电效应：石英晶体是离子型结构，其结晶点阵是有规则分布的。
当有外力作用到石英晶体使其产生机械形变时，石英自身会产生极化现象，成为压电效应。
例如当外加1*105帕压强时，石英表面会出现正负电荷，产生约0.5V的电压。
质量负荷效应：同时石英晶体也具有逆压电效应，对其外加电场时，会使产生机械形变，我们称这种现象为电致伸缩。
当外加为交变电场时，石英晶体会产生伸长或缩短的形变，其频率与外加电场频率有关。
同时，石英晶体的谐振频率与几何尺寸、切割类型，晶片厚度均有关系。
当其他参数一定时，可以通过更改石英晶片的厚度，相应的调整频率。
所以，通常我们在石英晶片上蒸镀镀一层金属薄膜，增加晶片厚度，此时，晶片的谐振频率会发生改变，逐渐变小。
这个改变被称为质量负荷效应。
2 石英晶体谐振器探测蒸镀膜层特性的原理分析石英晶体的谐振频率与蒸镀的膜层厚度有关。
随着膜厚增加，频率逐渐减小。
因此利用石英晶体制作而成的谐振器可以对蒸镀膜的厚度以及蒸镀速率进行精准的监测。
石英晶体谐振频率与厚度的关系，在一定范围内可以等效为线性关系，具体如下：对于在石英晶片上蒸镀一种材料的情况来说，可以把石英晶片与蒸镀材料当作一个复合声学谐振系统。

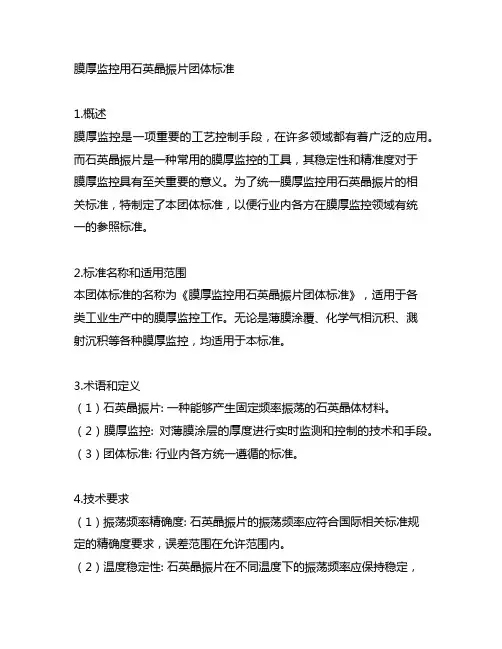

膜厚监控用石英晶振片团体标准1.概述膜厚监控是一项重要的工艺控制手段，在许多领域都有着广泛的应用。
