膜厚测试仪测试介绍
膜厚测试仪是一种用于测量涂覆在物体表面的膜层的厚度的仪器。
它
可以快速、准确地测量各种材料的膜层厚度，包括涂料、涂层、陶瓷、塑
料和金属等。
膜厚测试仪的主要原理是通过测量膜层与基底的界面之间的
干涉信号来确定膜层的厚度。
膜厚测试仪通常包括一个光源、一个反射镜和一个检测器。
光源产生
一束光线，经过反射镜后照射到待测样品的表面上。
一部分光线会被样品
的表面反射，形成反射光；另一部分光线会穿过膜层并与基底的界面发生
干涉，形成透射光。
透射光和反射光会重新汇集到检测器上，检测器会将
光信号转化为电信号进行处理。
为了获得准确的测量结果，膜厚测试仪通常需要进行一些校准和调整。
首先，需要校准仪器的零点，即在没有任何膜层的基准样品上进行零点校准。
然后，需要调整光源和检测器以确保光入射和光检测的准确性。
最后，进行测量时需要选择适当的参数，如光源强度、角度和测量时间等。
总之，膜厚测试仪是一种用于测量涂覆在物体表面的膜层厚度的仪器。
它基于光学干涉原理，通过测量干涉条纹的特征来确定膜层的厚度。
膜厚
测试仪具有快速、准确、非破坏性的优点，广泛应用于材料研究、质量控
制和品质检验等领域。

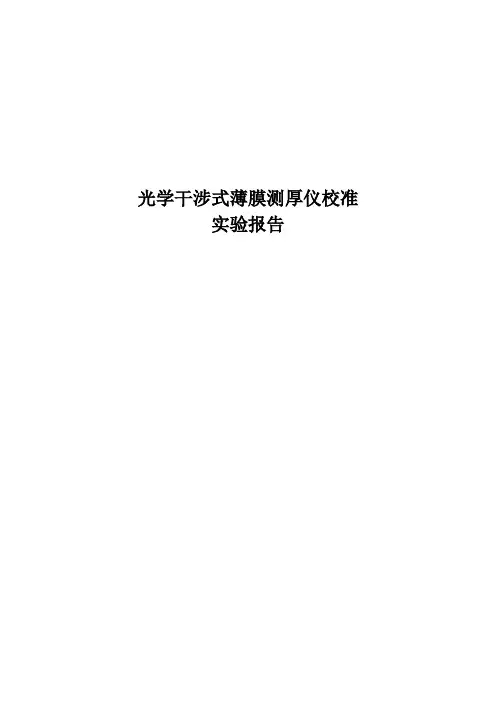

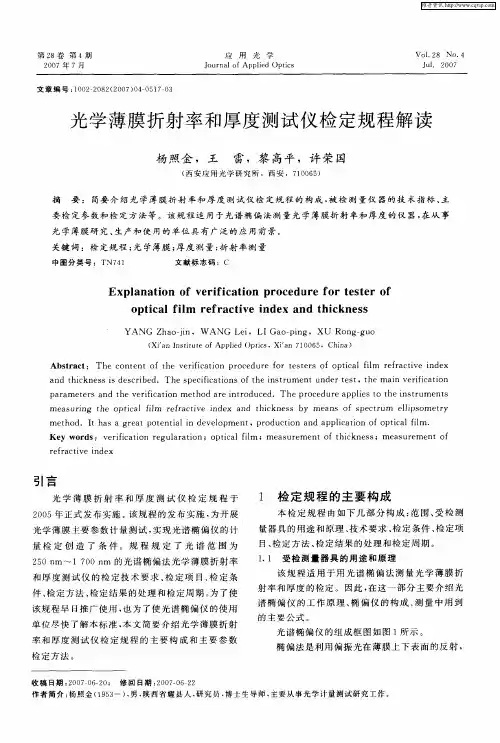

光学干涉式薄膜测厚仪校准实验报告《光学干涉式薄膜测厚仪校准规范》实验报告一.实验目的光学干涉式薄膜测厚仪在薄膜厚度测量上具有非接触、多材料、安全性高等优点，在薄膜材料制造及应用等领域中具有广泛的应用。
规范制定小组在参考相关生产厂家的技术说明的基础上，为了确认本规范的计量性能指标和校准方法是否合理，针对校准规范上确定的计量特性及校准项目，对哈尔滨工程大学的自研仪器，白光干涉式薄膜厚度测量仪进行实验。
以下实验是在实验室环境和仪器状况都符合要求的基础上进行的。
二.实验地点与环境情况地点：哈尔滨工程大学理学楼光学实验室；温度：20±2℃；湿度：55%RH。
三.实验用标准器四.实验方法与数据记录1.厚度测量重复性校准方法及实验记录（1）校准方法在仪器的有效测量范围内，选取一个厚度标准片，其厚度值大约分布在仪器量程的二分之一处，重复测量厚度标准片10次，记录仪器输出结果d i，按公式（1）计算该组实验标准偏差s：s=√1n−1∑(d i−d)2ni=1（1）式中：d i--第i次测量的仪器示值，μm；d--10次测量的算术平均值，μm；n--测量次数，n=10。
根据公式（2）计算仪器厚度相对测量重复性s rel：s rel=sd̅×100%（2）光源光谱范围以及探头工作波长的选择应与实际测量应用时相一致。
（2）实验数据记录与处理根据上述的厚度测量重复性校准方法，对标称值为31.46μm厚度标准片的厚度重复10次的测量结果如表1所示。
通过表1的结果可以看出，标称值为31.46μm的厚度标准片测量相对重复性为0.11%。
满足校准规范征求意见稿中相关参数要求。
2.厚度测量示值稳定性校准方法及实验记录（1）校准方法选取1块厚度标准片，其厚度值大约分布在仪器量程的二分之一处，对其厚度进行测量，在1h内，每隔15min测量1组并记录仪器读数，每组测量5次，取其平均值作为该组测量结果，共测量5组，5组结果中最大最小差值除以厚度标准片的实际厚度值的百分数作为仪器的相对示值稳定性。
光学薄膜测厚仪的工作原理
光学薄膜测厚仪的工作原理如下：
1. 光源发射：光学薄膜测厚仪一般使用单色光或白光作为光源。
光源发出的光经过准直系统使其成为平行光束。
2. 光束分裂：光束经过分光器或分束器进一步将其分成两束光线，其中一束作为参考光线，另一束作为测试光线。
3. 反射与透射：测试光线照射到待测薄膜表面上，一部分光线被反射回来，另一部分光线穿透薄膜，但在传播过程中会因折射而改变方向。
4. 干涉现象：参考光线和测试光线在接近薄膜表面的位置发生干涉现象。
由于两束光线的光程差不同，导致干涉的强度和相位发生变化。
5. 探测器接收：探测器接收反射光和透射光的干涉信号，并将其转换为电信号传输给计算机或显示器进行处理。
6. 信号分析与计算：计算机或显示器通过分析接收到的干涉信号，计算得出薄膜的厚度。
根据输入的参数和光学薄膜的特性，可以对薄膜的厚度进行精确测量和分析。
通过以上工作原理，光学薄膜测厚仪可以非接触地测量薄膜的厚度，具有高精度、快速、无损伤等特点，广泛应用于光学薄膜领域。

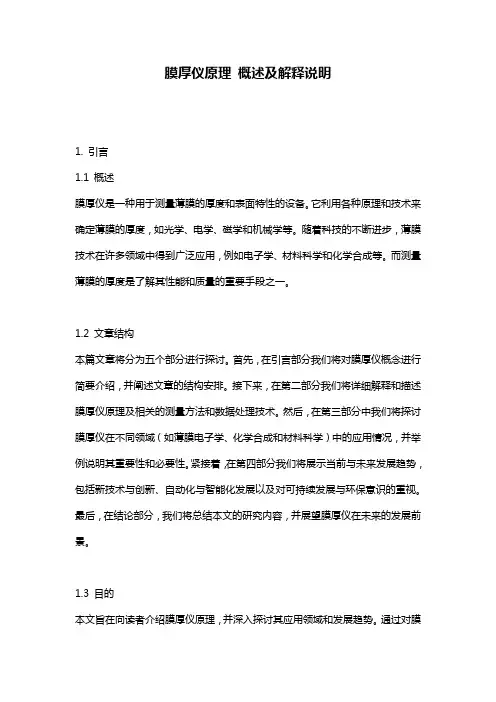

膜厚仪原理概述及解释说明1. 引言1.1 概述膜厚仪是一种用于测量薄膜的厚度和表面特性的设备。
它利用各种原理和技术来确定薄膜的厚度，如光学、电学、磁学和机械学等。
随着科技的不断进步，薄膜技术在许多领域中得到广泛应用，例如电子学、材料科学和化学合成等。
而测量薄膜的厚度是了解其性能和质量的重要手段之一。
1.2 文章结构本篇文章将分为五个部分进行探讨。
首先，在引言部分我们将对膜厚仪概念进行简要介绍，并阐述文章的结构安排。
接下来，在第二部分我们将详细解释和描述膜厚仪原理及相关的测量方法和数据处理技术。
然后，在第三部分中我们将探讨膜厚仪在不同领域（如薄膜电子学、化学合成和材料科学）中的应用情况，并举例说明其重要性和必要性。
紧接着，在第四部分我们将展示当前与未来发展趋势，包括新技术与创新、自动化与智能化发展以及对可持续发展与环保意识的重视。
最后，在结论部分，我们将总结本文的研究内容，并展望膜厚仪在未来的发展前景。
1.3 目的本文旨在向读者介绍膜厚仪原理，并深入探讨其应用领域和发展趋势。
通过对膜厚仪原理及其相关技术的解释，读者将对薄膜测量有更深入的了解。
同时，文章还将重点介绍膜厚仪在不同领域中所起到的作用和意义，并探讨其未来发展方向。
通过本文的阅读，读者将对薄膜测量技术有更全面和系统性的认识，并为相关领域的科学研究和工业生产提供参考依据。
2. 膜厚仪原理:2.1 原理概述:膜厚仪是一种用于测量物体上涂覆薄膜的厚度的仪器。
其原理基于光学干涉的现象，利用光波在薄膜上的反射和干涉来确定薄膜的厚度。
当光束穿过一个介质时，会发生折射和反射。
如果在介质表面有一个支撑物或涂层，则会产生反射光线和透射光线之间的相位差。
这个相位差与薄膜的厚度相关联，因此通过测量这个相位差可以确定薄膜的厚度。
2.2 测量方法:常见的膜厚仪使用两种主要类型进行测量：反射型和透射型。
- 反射型膜厚仪: 该类型的仪器将光束照射到待测样品表面，并通过检测反射光线中所包含的干涉信息来计算出薄膜的厚度。

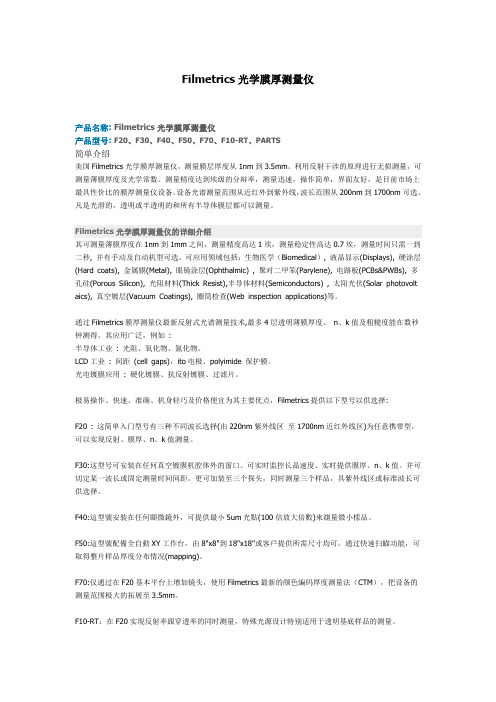

Filmetrics光学膜厚测量仪产品名称: Filmetrics光学膜厚测量仪产品型号: F20、F30、F40、F50、F70、F10-RT、PARTS简单介绍美国Filmetrics光学膜厚测量仪，测量膜层厚度从1nm到3.5mm。
利用反射干涉的原理进行无损测量，可测量薄膜厚度及光学常数。
测量精度达到埃级的分辩率，测量迅速，操作简单，界面友好，是目前市场上最具性价比的膜厚测量仪设备。
设备光谱测量范围从近红外到紫外线，波长范围从200nm到1700nm可选。
凡是光滑的，透明或半透明的和所有半导体膜层都可以测量。
Filmetrics光学膜厚测量仪的详细介绍其可测量薄膜厚度在1nm到1mm之间，测量精度高达1埃，测量稳定性高达0.7埃，测量时间只需一到二秒, 并有手动及自动机型可选。
可应用领域包括：生物医学（Biomedical）, 液晶显示(Displays), 硬涂层(Hard coats), 金属膜(Metal), 眼镜涂层(Ophthalmic) , 聚对二甲笨(Parylene), 电路板(PCBs&PWBs), 多孔硅(Porous Silicon), 光阻材料(Thick Resist),半导体材料(Semiconductors) , 太阳光伏(Solar photovolt aics), 真空镀层(Vacuum Coatings), 圈筒检查(Web inspection applications)等。
通过Filmetrics膜厚测量仪最新反射式光谱测量技术,最多4层透明薄膜厚度、n、k值及粗糙度能在数秒钟测得。
其应用广泛，例如:半导体工业: 光阻、氧化物、氮化物。
LCD工业: 间距(cell gaps)，ito电极、polyimide 保护膜。
光电镀膜应用: 硬化镀膜、抗反射镀膜、过滤片。
极易操作、快速、准确、机身轻巧及价格便宜为其主要优点，Filmetrics提供以下型号以供选择:F20 : 这简单入门型号有三种不同波长选择(由220nm紫外线区至1700nm近红外线区)为任意携带型，可以实现反射、膜厚、n、k值测量。

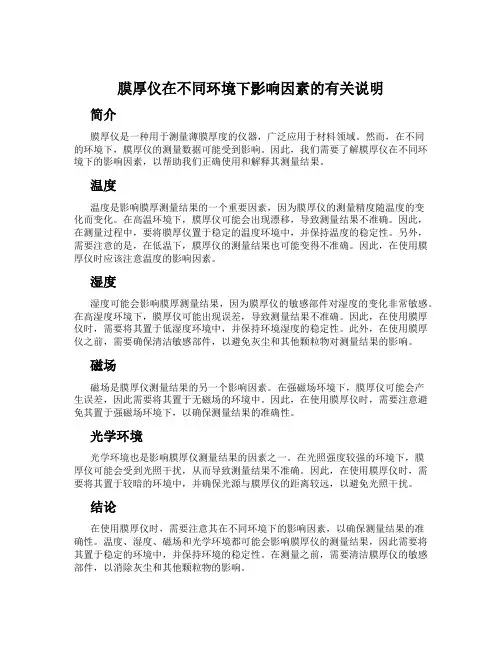

膜厚仪在不同环境下影响因素的有关说明简介膜厚仪是一种用于测量薄膜厚度的仪器，广泛应用于材料领域。
然而，在不同的环境下，膜厚仪的测量数据可能受到影响。
因此，我们需要了解膜厚仪在不同环境下的影响因素，以帮助我们正确使用和解释其测量结果。
温度温度是影响膜厚测量结果的一个重要因素，因为膜厚仪的测量精度随温度的变化而变化。
在高温环境下，膜厚仪可能会出现漂移，导致测量结果不准确。
因此，在测量过程中，要将膜厚仪置于稳定的温度环境中，并保持温度的稳定性。
另外，需要注意的是，在低温下，膜厚仪的测量结果也可能变得不准确。
因此，在使用膜厚仪时应该注意温度的影响因素。
湿度湿度可能会影响膜厚测量结果，因为膜厚仪的敏感部件对湿度的变化非常敏感。
在高湿度环境下，膜厚仪可能出现误差，导致测量结果不准确。
因此，在使用膜厚仪时，需要将其置于低湿度环境中，并保持环境湿度的稳定性。
此外，在使用膜厚仪之前，需要确保清洁敏感部件，以避免灰尘和其他颗粒物对测量结果的影响。
磁场磁场是膜厚仪测量结果的另一个影响因素。
在强磁场环境下，膜厚仪可能会产生误差，因此需要将其置于无磁场的环境中。
因此，在使用膜厚仪时，需要注意避免其置于强磁场环境下，以确保测量结果的准确性。
光学环境光学环境也是影响膜厚仪测量结果的因素之一。
在光照强度较强的环境下，膜厚仪可能会受到光照干扰，从而导致测量结果不准确。
因此，在使用膜厚仪时，需要将其置于较暗的环境中，并确保光源与膜厚仪的距离较远，以避免光照干扰。
结论在使用膜厚仪时，需要注意其在不同环境下的影响因素，以确保测量结果的准确性。
温度、湿度、磁场和光学环境都可能会影响膜厚仪的测量结果，因此需要将其置于稳定的环境中，并保持环境的稳定性。
在测量之前，需要清洁膜厚仪的敏感部件，以消除灰尘和其他颗粒物的影响。
OSP测厚仪使用说明书目录一、工作原理二、名词解析三、操作方法四、校正方法五、注意事项一、工作原理1、ST4080-OSP（有机可焊性保护膜）专用于测量PCB/PWB上铜铂厚度。
它属于使用分光反射法的非破坏性光学测量仪，它可提供平均厚度和详细的3D平面轮廓资料，使得实时检测无需任何的样品制备。
由于ST4080-OSP具有测量很小面积与自动聚焦功能，适用于PCB基板表面的实模式。
ST4080-OSP基于科美公司的厚度测量技术，而它在半导体，平板显示与其他电子材料行业方面的可靠性得到了证实。
2、作用《1》ST4080-OSP使用反射测量法提供PCB/PWB表面OSP涂层厚度的非接触和非破坏性实时测量。
《2》ST4080-OSP 无需样品制备，可确保快速和简便操作。
《3》ST4080-OSP测量的光斑尺寸可减小到0.135，这使得它可测量表面粗糙的铜的OSP涂层厚度.《4》ST4080-OSP 与紫外可见分光计，受迫离子束方法，时序电化学还原分析还有其他的测量方法相比较，它基于更可靠的测量技术。
《5》ST4080-OSP 可获取420nm~640nm范围内的多波长光谱。
《6》ST4080-OSP可提供各点和它们的平均厚度的详细数据，这样可帮助人们更好地控制OSP质量。
《7》ST4080-OSP 通过3D表面形态学将测量程序最优化。
《8》ST4080-OSP 通过分析基板上薄膜表面的反射光和基板表面的反射光之间的光谱干涉来测量薄膜厚度。
《9》ST4080-OSP 同时测量多个光斑，并以轮廓形式显示厚度测量结果。
《10》ST4080-OSP有两种光学透镜。
用户可使用5倍的光学透镜方便地进入详细模式的自选区域，再通过使用50倍的光学透镜获取详细厚度轮廓。
3、技术参数：4、测量原理如下在测量的wafer或glass上面的薄膜上垂直照射可视光，这时光的一部分在膜的表面反射，另一部分透进薄膜，然后在膜与底层(wafer或glass)之间的界面反射。

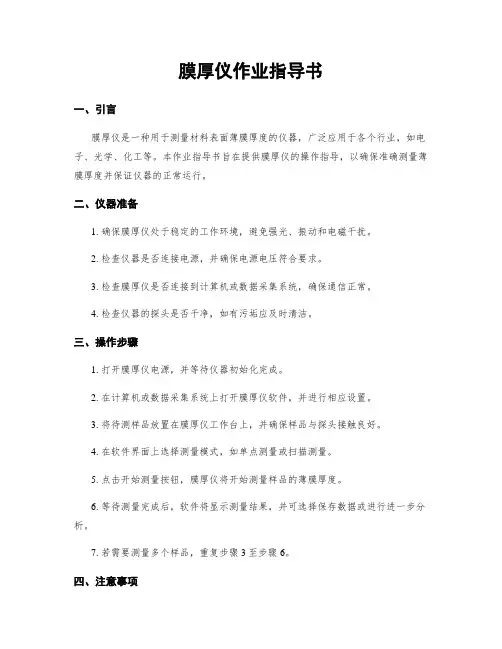

膜厚仪作业指导书一、引言膜厚仪是一种用于测量材料表面薄膜厚度的仪器，广泛应用于各个行业，如电子、光学、化工等。
本作业指导书旨在提供膜厚仪的操作指导，以确保准确测量薄膜厚度并保证仪器的正常运行。
二、仪器准备1. 确保膜厚仪处于稳定的工作环境，避免强光、振动和电磁干扰。
2. 检查仪器是否连接电源，并确保电源电压符合要求。
3. 检查膜厚仪是否连接到计算机或数据采集系统，确保通信正常。
4. 检查仪器的探头是否干净，如有污垢应及时清洁。
三、操作步骤1. 打开膜厚仪电源，并等待仪器初始化完成。
2. 在计算机或数据采集系统上打开膜厚仪软件，并进行相应设置。
3. 将待测样品放置在膜厚仪工作台上，并确保样品与探头接触良好。
4. 在软件界面上选择测量模式，如单点测量或扫描测量。
5. 点击开始测量按钮，膜厚仪将开始测量样品的薄膜厚度。
6. 等待测量完成后，软件将显示测量结果，并可选择保存数据或进行进一步分析。
7. 若需要测量多个样品，重复步骤3至步骤6。
四、注意事项1. 在操作膜厚仪之前，应先阅读仪器的操作手册，并了解相关安全注意事项。
2. 在操作过程中，应避免触摸探头，以免影响测量结果。
3. 样品放置时应确保平整，以保证测量的准确性。
4. 镀膜样品在测量前应进行适当的清洁，以避免污染探头或影响测量结果。
5. 定期对膜厚仪进行校准，以确保测量结果的准确性。
6. 若发现仪器异常或测量结果与预期不符，应及时联系维修人员进行检修。
五、维护保养1. 定期清洁膜厚仪的外壳和工作台，可使用干净的软布擦拭。
2. 定期清洁探头，可使用专用清洁液或去离子水轻轻清洗，并用纯净棉擦干。
3. 定期检查仪器的电源线、数据线等连接是否松动，如有问题及时处理。
4. 定期进行仪器校准，可参考仪器操作手册中的校准方法。
六、故障排除1. 若膜厚仪无法启动或显示异常，请检查电源是否正常连接，电压是否符合要求。
2. 若膜厚仪无法与计算机或数据采集系统通信，请检查连接线是否松动，是否选择了正确的通信接口。

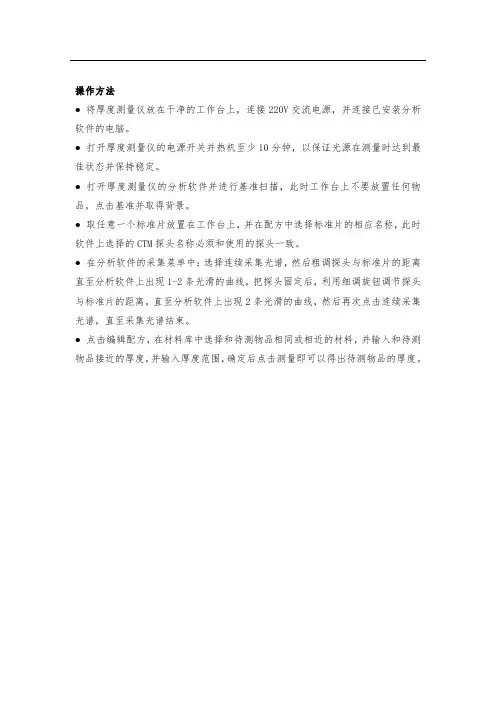

操作方法
●将厚度测量仪放在干净的工作台上，连接220V交流电源，并连接已安装分析软件的电脑。
●打开厚度测量仪的电源开关并热机至少10分钟，以保证光源在测量时达到最佳状态并保持稳定。
●打开厚度测量仪的分析软件并进行基准扫描，此时工作台上不要放臵任何物品，点击基准并取得背景。
●取任意一个标准片放臵在工作台上，并在配方中选择标准片的相应名称，此时软件上选择的CTM探头名称必须和使用的探头一致。
●在分析软件的采集菜单中：选择连续采集光谱，然后粗调探头与标准片的距离直至分析软件上出现1-2条光滑的曲线，把探头固定后，利用细调旋钮调节探头与标准片的距离，直至分析软件上出现2条光滑的曲线，然后再次点击连续采集光谱，直至采集光谱结束。
●点击编辑配方，在材料库中选择和待测物品相同或相近的材料，并输入和待测物品接近的厚度，并输入厚度范围，确定后点击测量即可以得出待测物品的厚度。

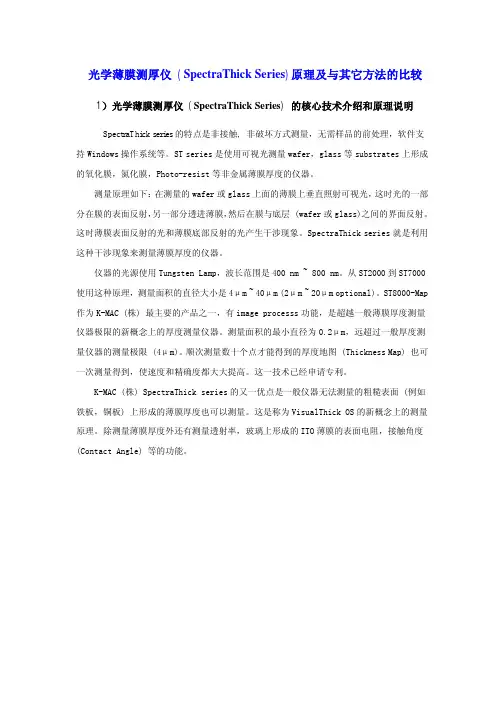

光学薄膜测厚仪 (SpectraThick Series)原理及与其它方法的比较 1）光学薄膜测厚仪 (SpectraThick Series) 的核心技术介绍和原理说明SpectraThick series的特点是非接触, 非破坏方式测量，无需样品的前处理，软件支持Windows操作系统等。
ST series是使用可视光测量wafer，glass等substrates上形成的氧化膜，氮化膜，Photo-resist等非金属薄膜厚度的仪器。
测量原理如下：在测量的wafer或glass上面的薄膜上垂直照射可视光，这时光的一部分在膜的表面反射，另一部分透进薄膜，然后在膜与底层 (wafer或glass)之间的界面反射。
这时薄膜表面反射的光和薄膜底部反射的光产生干涉现象。
SpectraThick series就是利用这种干涉现象来测量薄膜厚度的仪器。
仪器的光源使用Tungsten Lamp，波长范围是400 nm ~ 800 nm。
从ST2000到ST7000使用这种原理，测量面积的直径大小是4μm ~ 40μm (2μm ~ 20μm optional)。
ST8000-Map 作为K-MAC (株) 最主要的产品之一，有image processs功能，是超越一般薄膜厚度测量仪器极限的新概念上的厚度测量仪器。
测量面积的最小直径为0.2μm，远超过一般厚度测量仪器的测量极限 (4μm)。
顺次测量数十个点才能得到的厚度地图 (Thickness Map) 也可一次测量得到，使速度和精确度都大大提高。
这一技术已经申请专利。
K-MAC (株) SpectraThick series的又一优点是一般仪器无法测量的粗糙表面 (例如铁板，铜板) 上形成的薄膜厚度也可以测量。
这是称为VisualThick OS的新概念上的测量原理。
除测量薄膜厚度外还有测量透射率，玻璃上形成的ITO薄膜的表面电阻，接触角度(Contact Angle) 等的功能。
NanoCalc 膜厚测量仪
NanoCalc 膜厚测量仪可以用来进行10nm~250um 的膜厚分析测量，对单层膜的分辨率为0.1nm。
根据测量软件的不同，可以分析单层或多层膜厚。
基本原理
通过薄膜表面与基底材料反射光干涉现象，可快速可靠地测量半透明及透明膜的厚度。
非接触式测量，不会破坏测试片。
系统组成
宽带光源、高性能光谱仪、光纤传感器、样品台、测量软件。
特点
●快速测量膜层厚度及反射率
●可分析单层或多层薄膜
●系统升级后，可同时测量光学参数（膜层折射率和吸光度值）；系统加电动扫描平台后，可通过计算机控制，精确定位测量，并可显示整个膜层厚度的三维立体图●非接触无损检测，不会损伤镀膜表面●测量速度快，精确度高，适合在线监测●系统体积小，使用简单，携带方便
应用
NanoCalc 膜厚测量仪适合于在线膜厚和去除率测量，包括氧化层、氮化硅薄膜、感光胶片及其它类型的薄膜。
NanoCalc 也可测量在钢、铝、铜、陶瓷、塑料等物。
实验：用椭偏仪测量薄膜厚度
椭偏仪是一种用来测量材料光学性质的仪器，它广泛应用于薄膜厚度、折射率和振荡波长等方面的测量。
在本实验中，我们将使用椭偏仪来测量一种薄膜的厚度。
实验仪器：
1. 椭偏仪
2. 两盏钠灯
3. 偏振片
4. 已知厚度的标准玻璃片
5. 微米卡尺
实验步骤：
1. 将两盏钠灯分别放在椭偏仪两侧，以产生平行的线偏振光。
2. 将标准玻璃片放在椭偏仪的样品台上，用微米卡尺测量其厚度。
3. 调整椭偏仪的光路，使得标准玻璃片的光通过样品台上的样品通道。
4. 旋转椭偏仪的波片，使得检偏器输出的光经过偏振片后为最小值。
5. 记录此时的“差角”（即波片与检偏器之间的角度差）。
7. 重复步骤4和5，记录当前“差角”。
8. 通过分析两个“差角”的差异，使用一个计算机程序计算出待测薄膜的厚度。
注意事项：
1. 实验需要在比较稳定的环境中进行，以避免外界干扰产生的误差。
2. 在放置标准玻璃片和待测薄膜时，要确保它们垂直于光路。
实验原理：
椭偏仪利用椭偏光的性质来测量物质的光学性质。
当光线入射到样品上时，根据样品的光学性质会发生振幅变化和相位差，使得入射光线变成椭偏光。
假设波片与检偏器之间的角度差为θ，入射光线的振幅比为x/y，那么捕捉到的输出光线的强度比为sin²θ（1+(x/y)²）/2。
由于物质的光学性质与其厚度有关，因此可以通过比较样品和标准玻璃片的结果，通过计算得出待测薄膜的厚度。
光学膜厚仪测量原理光学膜厚仪是一种测试薄膜厚度的测量仪器，广泛应用于各种行业的制造和研究中，比如电子、光电、航空等领域。
本文将围绕“光学膜厚仪测量原理”进行阐述，为大家详细介绍它的工作原理、使用步骤等相关内容。
一、光学膜厚仪的测量原理通过波长为λ的光线垂直入射到待测膜层上，经过膜层内部不同材料的反射和折射，再从膜层表面反射回来，经过一个光学系统形成干涉图像，可以由此测出膜层的厚度。
这里的关键是通过观察干涉图像，确定膜层的厚度，因为不同厚度的薄膜会产生不同的干涉图像。
二、光学膜厚仪的使用步骤1. 首先需要在样品上涂覆一层薄膜，并使其平坦均匀，以确保测量的准确性。
2. 将待测样品放置在光学膜厚仪上，并固定好。
3. 打开光学膜厚仪，设置好波长和角度等参数，让光线从样品表面垂直入射，并保证其稳定。
4. 通过观察干涉图像，确定样品上的薄膜层的厚度，可以通过光学软件或者手动测量的方式来完成。
5. 测量完成后，记得关闭仪器并清理样品表面，以便下次使用。
三、光学膜厚仪的注意事项1. 在使用光学膜厚仪时，需要注意其精度和准确性。
因为干涉图像的解释很难，而且很容易受到干扰，因此需要专业的技术人员进行操作和读取数据。
2. 保持测试环境的一致性，比如温度、湿度、光线等条件应该保持恒定，以确保测量的精度。
3. 样品表面应该清洁，避免灰尘、污物等对测量结果的干扰。
同时，应该尽可能避免在样品表面留下按碰痕迹或被划伤。
综上所述，光学膜厚仪能够帮助我们待测样品上的薄膜层的厚度，从而为我们的工程制造提供支持和便利。
不过，在使用时还需要我们严格遵循使用步骤，保持测量的准确性和精度。
射线光学膜厚测试仪安全操作及保养规程1. 引言射线光学膜厚测试仪是一种精密仪器，用于测量光学薄膜的厚度。
为了确保仪器的正常工作和安全运行，本文档将介绍射线光学膜厚测试仪的安全操作和保养规程。
2. 安全操作规程2.1 仪器组装与调试在组装和调试射线光学膜厚测试仪时，请务必遵循以下步骤：1.仔细阅读使用说明书，确保正确理解组装和调试步骤。
2.在无尘的环境下进行组装和调试，以防止灰尘对仪器造成损害。
3.使用专业工具进行组装，确保各个零件正确连接。
4.在调试过程中，小心操作，避免对仪器产生不必要的损伤。
2.2 仪器的启动与关闭正确的启动和关闭射线光学膜厚测试仪是保证安全操作的重要环节。
请按照以下步骤进行操作：启动步骤：1.确保仪器已连接到稳定的电源，并处于电源插座的并联模式。
2.打开仪器的电源开关。
3.等待仪器自检完成后，即可进行测试操作。
关闭步骤：1.在测试操作完成后，关闭测试程序并保存数据。
2.关闭仪器的电源开关。
3.断开仪器与电源的连接。
2.3 安全操作注意事项为了保证操作者的人身安全和仪器的正常运行，请务必遵循以下注意事项：1.操作前请熟悉仪器的使用说明书，确保完全理解相关操作步骤和注意事项。
2.在操作过程中，严禁用尖锐物品敲击、碰撞或刮擦仪器的表面，以免对仪器造成损伤。
3.在操作过程中，请勿随意打开仪器的护罩，避免暴露在激光辐射下造成伤害。
4.当仪器发出异常声音或烟雾时，应立即关闭电源，并及时联系售后服务人员处理。
5.在测量过程中，避免让手指或其他物体接触到测试样品，以免对测试结果产生干扰或损坏测试样品。
2.4 紧急情况处理在遇到紧急情况时，应采取以下措施以保证人身安全和仪器的安全：1.发生火灾时，应立即将电源开关关闭，并使用灭火器或灭火器械进行初步灭火。
如果火势无法控制，请及时拨打火警电话。
2.发生意外触电时，切勿触碰电源开关或仪器。
应立即切断电源，并及时拨打急救电话。
3. 仪器保养规程3.1 日常保养为确保射线光学膜厚测试仪的正常运行和仪器性能的稳定，应进行定期的日常保养。

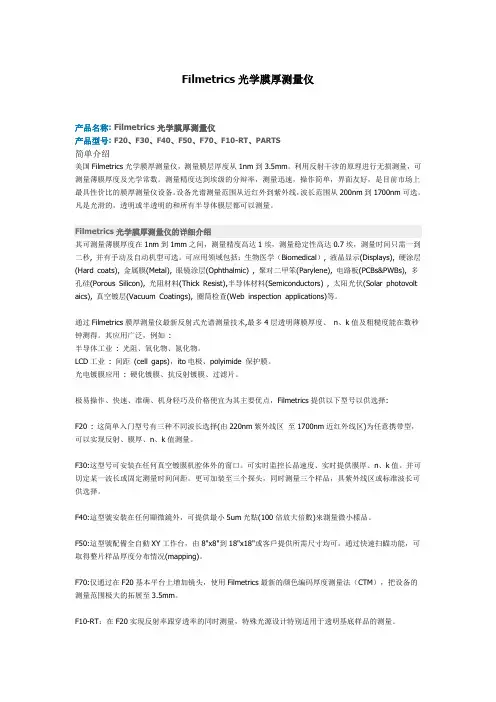

Filmetrics光学膜厚测量仪
产品名称: Filmetrics光学膜厚测量仪
产品型号: F20、F30、F40、F50、F70、F10-RT、PARTS
产品展商: 岱美有限公司
简单介绍
美国Filmetrics光学膜厚测量仪，测量膜层厚度从1nm到3.5mm。
利用反射干涉的原理进行无损测量，可测量薄膜厚度及光学常数。
测量精度达到埃级的分辩率，测量迅速，操作简单，界面友好，是目前市场上最具性价比的膜厚测量仪设备。
设备光谱测量范围从近红外到紫外线，波长范围从200nm到1700nm可选。
凡是光滑的，透明或半透明的和所有半导体膜层都可以测量。
Filmetrics光学膜厚测量仪的详细介绍
其可测量薄膜厚度在1nm到1mm之间，测量精度高达1埃，测量稳定性高达0.7埃，测量时间只需一到二秒, 并有手动及自动机型可选。
可应用领域包括：生物医学（Biomedical）, 液晶显示(Displays), 硬涂层(Hard coats), 金属膜(Metal), 眼镜涂层(Ophthalmic) , 聚对二甲笨(Parylene), 电路板(PCBs&PWBs), 多孔硅(Porous Silicon), 光阻材料(Thick Resist),半导体材料(Semiconductors) , 太阳光伏(Solar photovolt aics), 真空镀层(Vacuum Coatings), 圈筒检查(Web inspection applications)等。
通过Filmetrics膜厚测量仪最新反射式光谱测量技术,最多4层透明薄膜厚度、n、k值及粗糙度能在数秒钟测得。
其应用广泛，例如:
半导体工业: 光阻、氧化物、氮化物。
LCD工业: 间距(cell gaps)，ito电极、polyimide 保护膜。
光电镀膜应用: 硬化镀膜、抗反射镀膜、过滤片。
极易操作、快速、准确、机身轻巧及价格便宜为其主要优点，Filmetrics提供以下型号以供选择:
F20 : 这简单入门型号有三种不同波长选择(由220nm紫外线区至1700nm近红外线区)为任意携带型，可以实现反射、膜厚、n、k值测量。
F30:这型号可安装在任何真空镀膜机腔体外的窗口。
可实时监控长晶速度、实时提供膜厚、n、k值。
并可切定某一波长或固定测量时间间距。
更可加装至三个探头，同时测量三个样品，具紫外线区或标准波长可供选择。
