膜厚的测量与监控

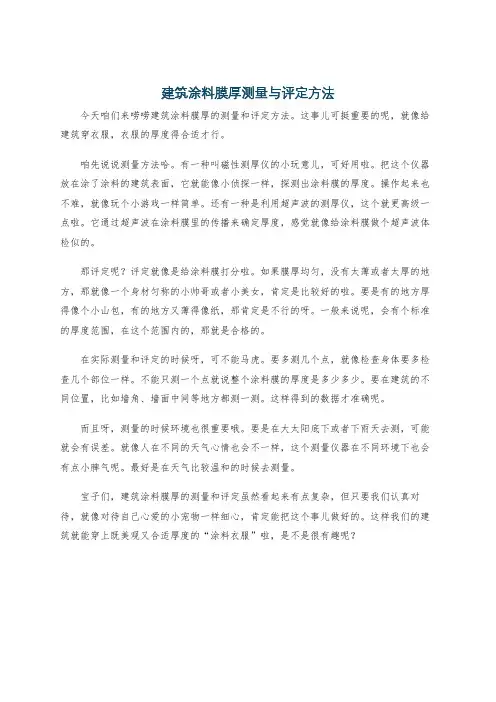

建筑涂料膜厚测量与评定方法今天咱们来唠唠建筑涂料膜厚的测量和评定方法。

这事儿可挺重要的呢，就像给建筑穿衣服，衣服的厚度得合适才行。

咱先说说测量方法哈。

有一种叫磁性测厚仪的小玩意儿，可好用啦。

把这个仪器放在涂了涂料的建筑表面，它就能像小侦探一样，探测出涂料膜的厚度。

操作起来也不难，就像玩个小游戏一样简单。

还有一种是利用超声波的测厚仪，这个就更高级一点啦。

它通过超声波在涂料膜里的传播来确定厚度，感觉就像给涂料膜做个超声波体检似的。

那评定呢？评定就像是给涂料膜打分啦。

如果膜厚均匀，没有太薄或者太厚的地方，那就像一个身材匀称的小帅哥或者小美女，肯定是比较好的啦。

要是有的地方厚得像个小山包，有的地方又薄得像纸，那肯定是不行的呀。

一般来说呢，会有个标准的厚度范围，在这个范围内的，那就是合格的。

在实际测量和评定的时候呀，可不能马虎。

要多测几个点，就像检查身体要多检查几个部位一样。

不能只测一个点就说整个涂料膜的厚度是多少多少。

要在建筑的不同位置，比如墙角、墙面中间等地方都测一测。

这样得到的数据才准确呢。

而且呀，测量的时候环境也很重要哦。

要是在大太阳底下或者下雨天去测，可能就会有误差。

就像人在不同的天气心情也会不一样，这个测量仪器在不同环境下也会有点小脾气呢。

最好是在天气比较温和的时候去测量。

宝子们，建筑涂料膜厚的测量和评定虽然看起来有点复杂，但只要我们认真对待，就像对待自己心爱的小宠物一样细心，肯定能把这个事儿做好的。

这样我们的建筑就能穿上既美观又合适厚度的“涂料衣服”啦，是不是很有趣呢？。

膜厚测试方法膜厚测试是一种常见的测试方法，用于测量材料或物体表面上薄膜的厚度。

它在各种工业领域中得到广泛应用，如电子、光学、化学等领域。

本文将介绍膜厚测试的原理、常用的测试方法以及测试过程中需要注意的事项。

一、原理膜厚测试的原理是根据不同的测试方法来确定薄膜的厚度。

常见的测试方法包括光学测量、电子显微镜测量和X射线衍射测量等。

光学测量是利用光的干涉或散射原理来测量薄膜厚度的方法。

通过测量入射光和反射光之间的相位差或强度变化，可以计算出薄膜的厚度。

电子显微镜测量是利用电子束与膜样品相互作用的原理来测量薄膜厚度的方法。

通过测量电子束穿过薄膜样品的衰减情况，可以计算出薄膜的厚度。

X射线衍射测量是利用X射线与薄膜样品相互作用的原理来测量薄膜厚度的方法。

通过测量入射X射线经过薄膜样品后的衍射图案，可以计算出薄膜的厚度。

二、常用的测试方法1. 厚度计测量法：使用厚度计直接测量薄膜的厚度。

这种方法适用于较厚的薄膜，但对于较薄的薄膜则不太适用。

2. 交流阻抗测量法：通过测量薄膜表面的电阻和电容来计算薄膜的厚度。

这种方法适用于导电性较好的薄膜。

3. 透射电镜测量法：使用透射电镜观察薄膜的厚度。

这种方法适用于较薄的薄膜，可以达到亚纳米级的测量精度。

4. 扫描电子显微镜测量法：使用扫描电子显微镜观察薄膜的厚度。

这种方法适用于较薄的薄膜，可以达到纳米级的测量精度。

三、测试过程中的注意事项1. 根据薄膜的性质选择合适的测试方法，以获得准确的测量结果。

2. 在进行测量之前，需要对测试仪器进行校准，以确保测量结果的准确性。

3. 在进行测量时，需要保持薄膜样品的表面清洁，以避免污染对测量结果的影响。

4. 测量过程中需要注意避免外界干扰，如振动、温度变化等因素可能影响测量结果的准确性。

5. 测量结束后，需要对测量结果进行分析和处理，以获得薄膜的厚度值。

四、总结膜厚测试是一种常见的测试方法，可以用于测量材料或物体表面上薄膜的厚度。

膜厚仪的使用方法和标准
使用方法：
1.首先，将膜厚仪置于测量表面上，确保膜厚仪与测量表面之
间没有空气层或其他杂物；
2.然后，将膜厚仪的表面滑动到测量表面上，并将膜厚仪的表
头放置在测量表面的一侧，并将膜厚仪的表头拉伸到另一侧；
3.最后，将膜厚仪的表头释放，并观察膜厚仪的表头上的数字，以获取膜厚的数值。

膜厚仪的标准：
1.膜厚仪的精度应符合国家标准规定；
2.膜厚仪的精度应该精确到0.01mm；
3.膜厚仪的测量范围应该满足实际需要；
4.膜厚仪的表头应该具有良好的操作性和耐用性；
5.膜厚仪的操作按钮应该明显，方便操作；
6.膜厚仪的表头应该能够清晰的显示测量的数值。

膜厚仪的使用方法
膜厚仪是一种用于测量材料表面薄膜厚度的仪器。

下面是膜厚仪的使用方法：
1. 打开膜厚仪电源开关，等待其预热和稳定。

2. 将待测样品放置在膜厚仪的台面上，并确保其表面清洁。

3. 根据待测样品的性质和仪器型号选择合适的测试模式和参数。

4. 调节膜厚仪上的测量头以使其与待测样品接触，并保持垂直。

5. 启动测量程序，膜厚仪将自动进行测量。

6. 等待测量结果显示完成，并记录测量得到的薄膜厚度数值。

7. 根据需要，可以重复上述步骤进行多次测量和取平均值。

8. 测量结束后，关闭膜厚仪的电源开关，并清理测量头和台面。

需要注意的是，在使用膜厚仪进行测量时，应根据具体的样品类型和要求，调节仪器的参数和测量模式，以确保精确的测量结果。

同时，要保证样品表面的清洁
和光滑，以避免对测量结果的影响。

具体的操作步骤和注意事项可以参考仪器的操作手册。

半导体thk膜厚量测原理在半导体工业中，膜厚的测量是非常重要的一个工艺步骤。

因为许多半导体材料的性质与电学性能都与膜厚相关，所以掌握膜厚的真实值，对于提高半导体器件的品质和可靠性具有关键作用。

本文将介绍半导体thk膜厚量测的原理和方法。

1. 膜厚测量的重要性如今，半导体器件制造的趋势是将器件尺寸不断缩小，以便实现更高的IC密度和更有效的能源利用。

这就需要使用光刻等处理技术来制造器件结构。

但是，这些器件结构通常涉及到多层膜厚，而膜厚的误差将直接导致器件的电性能、光学性能和尺寸精度等的偏差。

因此，膜厚的精确控制和测量对于半导体制造技术的进步和实现有非常重要的作用。

另外，在半导体工业中，膜厚也是优化器件性能的关键因素之一。

例如，在设计和生产太阳能电池和LED器件时，膜厚是非常重要的参数。

在太阳能电池中，光敏材料的光捕获效率与膜厚密切相关；在LED器件中，发光强度和色温也与膜厚有关。

因此，测量器件中的膜厚并对其进行控制是生产高品质半导体器件的必要步骤。

2. 膜厚测量方法在半导体工业中常用的膜厚测量技术有多种，如质谱微秤、X射线衍射仪、椭偏仪、紫外可见分光光度计等。

这些技术各有其优缺点，选择适合的测量方法将取决于被测量的材料性质和膜厚范围。

在这些测量中，最通用和最简单的方法是使用椭偏仪。

椭偏仪使用偏振光源照射样品，利用样品对光的旋光现象来测量膜厚。

这种方法适用于介电质、半导体和金属等不透明材料的膜厚测量，在膜厚10nm-10μm范围内测量精度可达微米级别。

3. 椭偏测量原理椭偏仪利用Kerr效应或Faraday效应的原理来测量样品的旋光现象。

当线偏振光照射样品时，如果样品中存在旋光膜，则光的偏振方向将发生旋转。

椭偏仪可以监测和测量出这种光的偏振状态的变化。

因此，测量膜厚的关键是测量偏转的光线的角度。

为此，当样品被照射时，椭偏仪会将光束分成两束。

一束被二极管分光器分解为s偏振和p偏振光，另一束被留在同一路径中。

薄膜测厚仪操作规程
《薄膜测厚仪操作规程》
一、设备检查
1. 确保薄膜测厚仪处于稳定的工作状态。

2. 检查仪器表面是否有灰尘或污垢，保持清洁。

3. 检查探头是否完好，无损坏或变形现象。

二、开机准备
1. 按下电源开关，等待仪器启动。

2. 确认显示屏正常显示，无异常警报。

3. 调节仪器至待测薄膜材料所需的工作模式和参数。

三、样品准备
1. 将待测薄膜样品放置于测厚仪的测试台上。

2. 调整样品位置，保证样品与探头接触良好。

四、测量操作
1. 操作人员穿戴防静电服装，静电灭菌工作台上工作。

2. 按下测量按钮，开始测量薄膜的厚度。

3. 等待测量结果显示并记录。

五、数据处理
1. 将测得的数据保存在指定的数据文件夹中。

2. 对测得的数据进行分析和处理，生成测量报告。

六、关机及清洁
1. 操作完成后，按下电源按钮，关闭薄膜测厚仪。

2. 用清洁布擦拭仪器表面，保持仪器清洁。

3. 将探头等部件放置在指定的储存位置，并注意保护。

七、安全操作
1. 使用薄膜测厚仪时，必须穿戴防静电服装，并在防静电工作台上操作。

2. 严格按照操作规程进行操作，确保个人安全和设备安全。

3. 若发现异常情况，应立即停止使用，并通知相关维修人员进行处理。

以上即是《薄膜测厚仪操作规程》，希望操作人员能严格按照规程进行操作，确保测量结果的精准和设备的长期稳定运行。

膜厚监控用石英晶振片团体标准1.概述膜厚监控是一项重要的工艺控制手段，在许多领域都有着广泛的应用。

而石英晶振片是一种常用的膜厚监控的工具，其稳定性和精准度对于膜厚监控具有至关重要的意义。

为了统一膜厚监控用石英晶振片的相关标准，特制定了本团体标准，以便行业内各方在膜厚监控领域有统一的参照标准。

2.标准名称和适用范围本团体标准的名称为《膜厚监控用石英晶振片团体标准》，适用于各类工业生产中的膜厚监控工作。

无论是薄膜涂覆、化学气相沉积、溅射沉积等各种膜厚监控，均适用于本标准。

3.术语和定义（1）石英晶振片: 一种能够产生固定频率振荡的石英晶体材料。

（2）膜厚监控: 对薄膜涂层的厚度进行实时监测和控制的技术和手段。

（3）团体标准: 行业内各方统一遵循的标准。

4.技术要求（1）振荡频率精确度: 石英晶振片的振荡频率应符合国际相关标准规定的精确度要求，误差范围在允许范围内。

（2）温度稳定性: 石英晶振片在不同温度下的振荡频率应保持稳定，不受外界温度变化的影响。

（3）湿度适应性: 石英晶振片应具有一定的湿度适应性，能够在潮湿环境下正常工作。

（4）长期稳定性: 石英晶振片在长时间使用后的稳定性应能够得到保证，不会因为长期使用而出现频率漂移或其他问题。

5.检测方法（1）频率测量仪器: 使用精准的频率测量仪器对石英晶振片的振荡频率进行检测。

（2）温度控制箱: 利用温度控制箱对石英晶振片进行不同温度下的稳定性测试。

（3）湿度实验室: 在一定湿度条件下对石英晶振片进行湿度适应性测试。

（4）长期稳定性测试: 对石英晶振片进行长时间的频率监测，以验证其长期稳定性。

6.标准制定依据本团体标准是根据国际相关标准和行业内实际应用的需求制定而成，以确保膜厚监控用石英晶振片在工业生产中能够稳定、精准地工作。

7.结论本团体标准的制定将有力地推动膜厚监控用石英晶振片的标准化和规范化，有助于提高膜厚监控的精准度和稳定性，为工业生产提供可靠的技术支撑和保障。

1、半导体加工
在半导体制造业中，不同工艺步骤所涉及的膜厚以及成分都不同，需要采用高灵敏度的仪器来进行检测。

膜厚测量仪能够精确测量超薄膜，对后续工序制定提供参考。

2、金属材料检测
在金属材料制造业中，需要对金属表面的薄膜进行监控和质量控制。

膜厚测量仪可以准确地检测不同种类和厚度的金属薄膜，从而保证产品的质量。

3、涂层检测
涂层是广泛应用的物理表面改性工艺，涂层的厚度和成分会直接影响到涂层的质量和使用寿命。

通过膜厚测量仪可以及时掌握涂层的信息，并对质量进行控制。

膜厚测量仪是一种应用广泛的电子、金属、化学等多个领域的精密测量工具。

在当前以品质为导向的制造环境下，膜厚测量仪已经成为现代制造工艺中bu可缺少的设备，为保证材料及产品品质提供了有力支持。

文档格式为word版——可编辑
涂层膜厚仪测量膜层厚度的方法
涂层膜厚仪如何测量膜层厚度主要有以下几个步骤，威福光电涂层膜厚仪只需按此步骤即可完成正确的膜层厚度测量：
1、调零
取出探头，插入仪器的插座上，将已打磨但为涂漆的底板〔与被测涂膜底材相同〕擦洗干净，把探头放在底板上按下电钮，再按下磁芯，当磁芯跳开时，如指针不在零位，应旋转调零电位器，使指针回到零位。

需重复数次进行调整；如无法调零，应换电池。

2、校正
取标准厚度片放在调零用的底板上，再将探头放在标准厚度片上，按下电钮，再按下磁芯，待磁芯跳开后旋转标准钮，使指针回到标准片厚度值上。

需重复数次进行调整。

3、测量
取距样板边缘不小于10mm的上、中、下3个位置进行测量。

①将探头放在样板上，按下电钮，再按下磁芯，使之与被测涂膜完全吸合，此时指针缓慢下降，带磁芯跳开表针稳定时，即可读出涂膜厚度值。

②取各点厚度的算术平均值，即为涂膜的平均厚度值。

漆膜涂层会对基材具有保护以及装饰作用，由于涂层厚度不一，其保护性能也会有很大区别。

为了准确评定膜层厚度，并且不损坏膜层性能，就可使用膜层厚度测量仪来验证。

膜厚控制仪膜厚控制仪是一种用于测量和控制薄膜厚度的设备。

它主要用于半导体、光伏、涂装、化工等行业的工厂生产线上，以确保薄膜厚度满足严格的质量要求。

下面将详细介绍膜厚控制仪的工作原理、应用领域和优点。

工作原理膜厚控制仪通过测量薄膜的反射率或透过率来确定膜的厚度。

它使用光学测量原理，即利用薄膜对光的反射和透过特性进行测量。

当光从光源中投射出去，经过薄膜表面后，一部分光被反射回来，一部分光被穿透到下面的基底材料中。

这些反射和穿透的光会被探测器捕捉并转换成电信号，经过处理后得到所测量的薄膜厚度。

应用领域膜厚控制仪在半导体行业中有广泛的应用，用于测量心脏药物、防护涂料、滤波器、电容器、传感器等各种先进结构的薄膜厚度。

对于光伏行业，膜厚控制仪可以测量太阳能电池板上各层薄膜的厚度，如氮化硅膜、透明导电氧化锌膜和铝膜。

在化工和涂装领域，膜厚控制仪通常用于热浸镀薄膜，保证各层膜厚一致，提高防腐蚀和附着性。

优点膜厚控制仪具有以下优点：高精度膜厚控制仪采用先进的光学测量原理，可以达到纳米级精度，保证了测量的准确性和精度。

高速度膜厚控制仪在秒级或毫秒级内完成测量，适用于高速生产线上实时监控薄膜厚度的应用。

高稳定性膜厚控制仪稳定性高，具有良好的重现性和可靠性，长时间使用不易失调。

简便易用膜厚控制仪操作简单，能够自动识别各种材料，提供多种数据输出接口供用户选择。

同时体积小，便于安装使用。

结论膜厚控制仪是目前生产线上必不可少的一种设备，它可以实现高精度、高速度、高稳定性的测量，广泛应用于半导体、光伏、涂装等行业。

同时，由于其简便易用，操作方便等特点，未来将会在更多领域得到广泛的应用和推广。

膜厚测试标准方法与标准膜厚测试在工业生产和科学研究中具有重要的应用价值。

通过对薄膜厚度的准确测量，可以帮助生产厂家控制产品质量，提高生产效率，降低生产成本。

同时，薄膜厚度的测试也是科研工作者研究材料特性和性能的重要手段之一。

针对不同的薄膜材料和应用领域，对膜厚测试的标准方法和标准也有所不同。

首先，膜厚测试的标准方法包括非接触式和接触式两种主要方式。

非接触式方法主要包括光学干涉法、X射线荧光法、激光干涉法等，这些方法不需要直接接触样品表面，在不破坏样品的前提下可以快速准确地测量薄膜厚度。

接触式方法主要包括扫描探针显微镜、原子力显微镜等，这些方法需要直接接触样品表面，可以实现更高的分辨率和测量精度。

根据不同的应用需求和实验条件，可以选择合适的膜厚测试方法进行测试。

其次，膜厚测试的标准主要包括ISO、ASTM、GB等国际标准组织发布的标准。

这些标准规定了膜厚测试的基本原理、测试方法、仪器设备、数据处理等方面的要求，对于确保测试结果的准确性和可比性具有重要意义。

在实际的膜厚测试过程中，遵循相关的标准是确保测试结果准确可靠的关键。

在膜厚测试过程中，需要注意一些影响测试结果准确性的因素。

首先是样品表面的准备和处理，必须保证样品表面光洁平整，避免表面粗糙度、不均匀性等因素对测试结果的影响。

其次是仪器设备的选择和校准，不同的膜厚测试方法需要不同的仪器设备，必须校准仪器设备以确保测试结果的准确性。

最后是数据处理和分析，对测试得到的数据进行合理的处理和分析，可以帮助提高测试结果的准确性和可靠性。

梳理一下本文的重点，我们可以发现，膜厚测试的标准方法和标准对于保证测试结果的准确性和可比性具有重要意义。

在进行膜厚测试时，需要选择合适的测试方法和遵循相关的测试标准，同时注意样品表面的准备和处理、仪器设备的选择和校准、数据处理和分析等方面的工作，以确保测试结果的准确性和可靠性。

希望本文对膜厚测试方法与标准的研究能够有所帮助，促进膜厚测试技术的进一步发展和应用。

金相法测膜厚标准金相法是一种常用的材料分析方法，其通过对材料的金相组织进行观察和分析，可以得到材料的各种性能参数。

其中，测量膜厚是金相法的一个重要应用之一。

膜厚是指涂覆在材料表面的薄膜的厚度。

在很多工业领域，如光学、电子、化工等，薄膜的厚度都是一个非常重要的参数，因此需要对膜厚进行精确的测量和控制。

金相法是一种非常有效的测量膜厚的方法之一。

金相法测量膜厚的基本原理是：将样品切割成一定大小的薄片，然后在显微镜下观察其金相组织。

由于不同材料在制备过程中会出现不同的涂覆层，因此观察到的金相组织也会有所不同。

通过对不同材料的金相组织进行分析和比较，可以得到不同涂覆层的厚度信息。

具体来说，金相法测量膜厚需要以下步骤：1. 样品切割：将待测样品切割成一定大小的薄片，通常要求切割面光滑、平整，避免出现划痕、裂纹等缺陷。

2. 研磨抛光：将切割好的样品进行研磨和抛光处理，使其表面光滑、细腻，便于观察。

3. 金相显微镜观察：将样品放置在金相显微镜下观察其金相组织。

不同材料的涂覆层在显微镜下会呈现出不同的颜色和形态，通过对这些特征进行分析，可以得到涂覆层的厚度信息。

4. 图像处理：将观察到的图像进行处理和分析，使用专业软件计算涂覆层的厚度值。

需要注意的是，金相法测量膜厚需要使用专业设备和技术，并且需要经过严格的操作流程和质量控制。

在实际应用中，还需要根据具体样品的特点和要求选择不同的金相显微镜、切割工具、研磨抛光材料等。

另外，金相法测量膜厚也存在一些局限性和不足之处。

首先，该方法只适用于涂覆在材料表面的薄膜，对于其他形式的涂层（如喷涂、溅射等），则需要使用其他测量方法。

其次，由于涂覆层的成分和形态复杂多样，因此需要针对不同材料进行专门的研究和探索。

总之，金相法是一种常用的测量膜厚的方法，其基本原理是通过观察材料的金相组织来获取其厚度信息。

在实际应用中，需要根据具体要求和样品特点选择合适的设备和技术，并严格控制操作流程和质量。

涂膜厚度怎么测？干膜厚度测定, 检测标准有哪些？涂漆产品根据其用途和使用环境状况,对涂膜厚度有直接的要求，另外,涂膜的各项性能也必须以厚度作为条件参数，即漆膜性能只有在同等厚度下才有可比性。

因此，漆膜厚度是涂料施工过程中很重要的一项检测指标。

漆膜厚度分别有湿膜厚度和干膜厚度。

湿膜厚度用于施工现场对漆膜厚度的直接控制和调整,干膜厚度则用予质量监控与验收。

1.湿膜厚度测定湿膜厚度用带有深浅依次変化的餐齿金属板或回盘,垂直压在湿膜表面,直按法取首先沾有湿膜的锯齿刻度。

（嘉峪检测网推荐仪器：湿膜规)2.干膜厚度测定干膜厚度测定分磁性法和涡流法两大类.(1)磁性法本方法适用于磁性金属基体上非磁性涂层的厚度测定，它是以探头对磁性基体磁通量或互感电流为基准,利用其表面非磁性涂层的厚度不同,通过磁通量或互感电流的线性变化值来测定涂层厚度。

（嘉峪检测网推荐仪器：磁性涂层测厚仪)根据其测量原理,测试仪器又分永磁测厚仪和电磁感成测厚仪两种,永磁测厚仪具有结约简单、实用、价廉的优点,非常通合于携带和现场测试,早先的永磁测厚仪测量精度和准确度都较差,最新的永磁测厚仪采用稀土钻金属永久磁体,磁化钨探头.既耐磨损耐用,又能长期保持准确性,另外述有一种笔形测厚仪,测量不受表面形状限制,并能在高达230℃的表面进行测量,测量范围5~500µm。

电磁感应测厚仪则已经由原来的指针式发展为数显式,如国产QUC-200型数显式磁性测厚仅,操作过程如下:接通电源预热20min→“选择”开关置于“电压”,检测电池是否在16.5V以上→再将“选择”开关置于“厚度”→调零→用100.0µm标准片校准一测量。

用磁性法测量马口铁皮表面涂膜时,由子马口铁度太薄(0.5~0.8mm),测量误差较大,可在马口铁皮背面衬以厚铁板或仪器所带标准基板进行调零、标准和测试,测量取距高试板边缘1cm以外的上、中、下三个点的平均值。

对于国外一些更先进的测厚仪,具有自动调校、数据贮存、统计和打印输出功能,能满足IS09000质量管理标准的要求。
