薄膜厚度监控

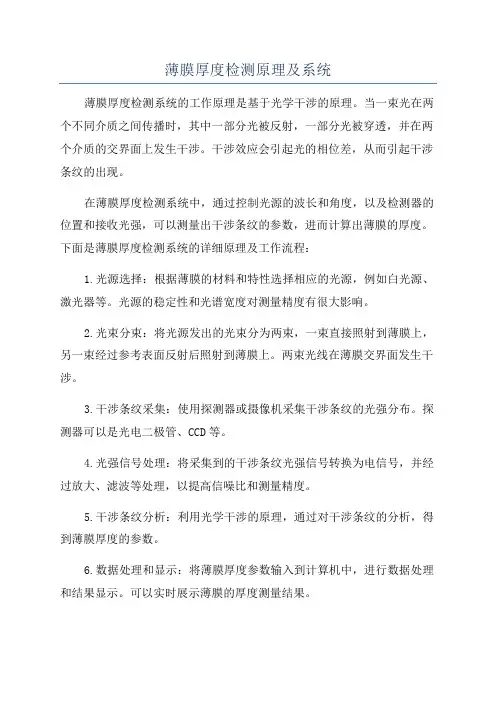

薄膜厚度检测原理及系统
薄膜厚度检测系统的工作原理是基于光学干涉的原理。

当一束光在两个不同介质之间传播时，其中一部分光被反射，一部分光被穿透，并在两个介质的交界面上发生干涉。

干涉效应会引起光的相位差，从而引起干涉条纹的出现。

在薄膜厚度检测系统中，通过控制光源的波长和角度，以及检测器的位置和接收光强，可以测量出干涉条纹的参数，进而计算出薄膜的厚度。

下面是薄膜厚度检测系统的详细原理及工作流程：
1.光源选择：根据薄膜的材料和特性选择相应的光源，例如白光源、激光器等。

光源的稳定性和光谱宽度对测量精度有很大影响。

2.光束分束：将光源发出的光束分为两束，一束直接照射到薄膜上，另一束经过参考表面反射后照射到薄膜上。

两束光线在薄膜交界面发生干涉。

3.干涉条纹采集：使用探测器或摄像机采集干涉条纹的光强分布。

探测器可以是光电二极管、CCD等。

4.光强信号处理：将采集到的干涉条纹光强信号转换为电信号，并经过放大、滤波等处理，以提高信噪比和测量精度。

5.干涉条纹分析：利用光学干涉的原理，通过对干涉条纹的分析，得到薄膜厚度的参数。

6.数据处理和显示：将薄膜厚度参数输入到计算机中，进行数据处理和结果显示。

可以实时展示薄膜的厚度测量结果。

薄膜厚度检测系统的优点是非接触式测量，能够快速、准确地测量薄膜的厚度。

同时，该系统还具有高精度、高稳定性和高重复性等特点。

在电子、半导体、光学和涂料等行业中，薄膜厚度检测系统被广泛应用于质量控制、工艺优化和新材料研发等方面。

塑料薄膜吹塑风环技术及薄膜厚度的控制对于塑料薄膜吹塑机械，风环是膜泡成型、冷却的重要组成部件，风环对薄膜厚薄均匀度和薄膜产量有极大的影响。

薄膜吹塑的冷却原理：塑料薄膜吹塑过程风环以风机产生的压力空气为冷却介质对膜泡吹胀区(即口模到冷凝线之间)进行冷却，当冷却空气通过风环以一定角度和速度吹向从机头挤出的膜泡时，高温的膜泡与冷却空气相接触，膜泡上大量的热量传递给空气并被带走，从而使膜泡得到冷却。

常用风环有单、双风口风环、真空室风环以及用于旋转机头的旋转风环。

由于旋转机头的技术无法适应现代高质量要求的薄膜生产，旋转风环将与旋转机头一起淘汰(本文不作讨论)。

多年来，科技工作者不断研究新的风环，取得喜人的成果，例如射流式双风口风环、可调薄膜厚薄的自动风环，对塑料加工行业是一种极大的贡献。

风环的构造、制造精度以及冷却气流的温度直接影响薄膜的厚薄均匀度、透明度、外观质量和物理机械性能。

风环主要由进气管、风环体、风口等部分构成。

进气管用于连接风机进气，其进气方向有与风环中心轴线垂直、平行或倾斜三种。

风环体有均匀分配、匀化气流，建立气压的作用，风环体主要有迷宫(图1)或多孔分流(图2)的结构，其入口气室的容积应比出口气室的容积大，有一定的气体压缩比，以确保气流量和气压的稳定。

风口用于喷射压力气体，冷却膜泡，风口在上吹塑法能扶托、稳定膜泡，下吹塑法为刚出口模的高温熔体提供一定的冷却，提高口模处高温熔体的抗拉强度，保持膜泡不因重力的作用而拉断、破泡，保持膜泡稳定。

风口气流速度为10～30m/s，流速误差不大于0.5～1m/s，才能满足要求较高的薄膜生产。

为控制膜泡冷凝线高度和冷却速度，必须改变风口可利用螺纹副调节，大风环由于大型车床无法加工螺纹，可采用升降机构代替螺纹副调节风口。

风口的调节量视吹塑设备大小而定，调节量通常为2～20mm。

早期的吹塑机械对薄膜厚薄均匀度和产量的要求不高，风环多为单风口结构，对mLLDPE、LLDPE、EVA的吹塑性能差，甚至无法正常成形膜泡。

1、半导体加工
在半导体制造业中，不同工艺步骤所涉及的膜厚以及成分都不同，需要采用高灵敏度的仪器来进行检测。

膜厚测量仪能够精确测量超薄膜，对后续工序制定提供参考。

2、金属材料检测
在金属材料制造业中，需要对金属表面的薄膜进行监控和质量控制。

膜厚测量仪可以准确地检测不同种类和厚度的金属薄膜，从而保证产品的质量。

3、涂层检测
涂层是广泛应用的物理表面改性工艺，涂层的厚度和成分会直接影响到涂层的质量和使用寿命。

通过膜厚测量仪可以及时掌握涂层的信息，并对质量进行控制。

膜厚测量仪是一种应用广泛的电子、金属、化学等多个领域的精密测量工具。

在当前以品质为导向的制造环境下，膜厚测量仪已经成为现代制造工艺中bu可缺少的设备，为保证材料及产品品质提供了有力支持。

实验3.1 椭偏光法测量薄膜的厚度和折射率一、引言椭圆偏振测量法，简称椭偏光法，是测量研究介质表面界面或薄膜光学特性的一种重要光学方法。

它是将一束偏振光非垂直地投射到被测样品表面，由观察反射光或透射光的偏振状态的变化来推知样品的光学特性，例如薄膜的厚度，材料的复折射率等。

这种测量方法的优点是测量精度非常高，而且对样品是非破坏性的，它可以测量出薄膜厚度约0.1 nm的变化。

因此。

可以用于表面界面的研究，也可用于准单原子层开始的薄膜生长过程的实时自动监测。

椭偏光法的应用范围广泛，自然界中普遍存在着各种各样的界面和薄膜，人工制备薄膜的种类也越来越多，因此椭偏光法应用于物理、化学、表面科学、材料科学、生物科学以及有关光学、微电子、机械、冶金和生物医学等领域中。

在材料科学中椭偏测量常用来测量各种功能介质薄膜、硅上超薄氧化层以及超薄异质层生长的实时监控、溅射刻蚀过程的实时监控等。

自1945年罗中(A. Rothen)描述了用以测量薄膜表面光学性质的椭偏仪以来，随着科学技术的迅速发展，椭偏光法发展很快，椭偏仪的制造水平也不断提高，特别是使用计算机处理复杂繁冗的椭偏测量数据后使测量快捷简便了许多。

二、实验目的1. 了解椭偏光测量原理和实验方法。

2. 熟悉椭偏仪器的结构和调试方法。

3. 测量介质薄膜样品的厚度和折射率，以及硅的消光系数和复折射率。

三、实验原理本实验介绍反射型椭偏光测量方法。

其基本原理是用一束椭偏光照射到薄膜样品上，光在介质膜的交界面发生多次的反射和折射，反射光的振幅和位相将发生变化，这些变化与薄膜的厚度和光学参数（折射率、消光系数等）有关，因此，只要测出反射偏振状态的变化，就可以推出膜厚和折射率等。

1. 椭圆偏振方程图1所示为均匀、各向同性的薄膜系统，它有两个平行的界面。

介质1通常是折射率为n 1的空气，介质2是一层厚度为d 的复折射率为n 2的薄膜，均匀地附在复折射率为n 3的衬底材料上。

φ1为光的入射角，φ2和φ3分别为薄膜中和衬底中的折射角。

膜厚控制仪膜厚控制仪是一种用于测量和控制薄膜厚度的设备。

它主要用于半导体、光伏、涂装、化工等行业的工厂生产线上，以确保薄膜厚度满足严格的质量要求。

下面将详细介绍膜厚控制仪的工作原理、应用领域和优点。

工作原理膜厚控制仪通过测量薄膜的反射率或透过率来确定膜的厚度。

它使用光学测量原理，即利用薄膜对光的反射和透过特性进行测量。

当光从光源中投射出去，经过薄膜表面后，一部分光被反射回来，一部分光被穿透到下面的基底材料中。

这些反射和穿透的光会被探测器捕捉并转换成电信号，经过处理后得到所测量的薄膜厚度。

应用领域膜厚控制仪在半导体行业中有广泛的应用，用于测量心脏药物、防护涂料、滤波器、电容器、传感器等各种先进结构的薄膜厚度。

对于光伏行业，膜厚控制仪可以测量太阳能电池板上各层薄膜的厚度，如氮化硅膜、透明导电氧化锌膜和铝膜。

在化工和涂装领域，膜厚控制仪通常用于热浸镀薄膜，保证各层膜厚一致，提高防腐蚀和附着性。

优点膜厚控制仪具有以下优点：高精度膜厚控制仪采用先进的光学测量原理，可以达到纳米级精度，保证了测量的准确性和精度。

高速度膜厚控制仪在秒级或毫秒级内完成测量，适用于高速生产线上实时监控薄膜厚度的应用。

高稳定性膜厚控制仪稳定性高，具有良好的重现性和可靠性，长时间使用不易失调。

简便易用膜厚控制仪操作简单，能够自动识别各种材料，提供多种数据输出接口供用户选择。

同时体积小，便于安装使用。

结论膜厚控制仪是目前生产线上必不可少的一种设备，它可以实现高精度、高速度、高稳定性的测量，广泛应用于半导体、光伏、涂装等行业。

同时，由于其简便易用，操作方便等特点，未来将会在更多领域得到广泛的应用和推广。

多层介质膜滤光片的镀制摘要：本实验以蒸发真空镀膜机对滤光片镀膜，采用干涉原理对膜厚进行监控。

使用单色仪把光源透过滤光片并有反射镜反射回来到单色仪上的光，经由单色仪原理被分成不同的光束，再由光电倍增管将光信号放大并转化为电信号。

通过理论模拟和实际实验结果进行比较，分析实验误差产生的原因。

关键词：干涉滤光片、高真空镀膜、光学极值法测膜厚、真空检验引言：当光线进入不同传递物质时（如由空气进入玻璃），大约有5% 会被反射掉，在光学瞄准镜中有许多透镜和折射镜，整个加起来可以让入射光线损失达30%至40%。

现代光学透镜通常都镀有单层或多层氟化镁的增透膜，单层增透膜可使反射减少至 1.5%，多层增透膜则可让反射降低至 0.25%，所以整个瞄准镜如果加以适当镀膜，光线透穿率可达 95%。

镀了单层增透膜的镜片通常是蓝紫色或是红色，镀多层增透膜的镜片则呈淡绿色或暗紫色。

通过加热蒸发某种物质使其沉积在固体表面，称为蒸发镀膜。

这种方法最早由M.法拉第于1857年提出，现代已成为常用镀膜技术之一。

蒸发物质如金属、化合物等置于坩埚内或挂在热丝上作为蒸发源，待镀工件，如金属、陶瓷、塑料等基片置于坩埚前方。

待系统抽至高真空后，加热使其中的物质蒸发。

蒸发物质的原子或分子以冷凝方式沉积在基片表面。

薄膜厚度可由数百埃至数微米。

膜厚决定于蒸发源的蒸发速率和时间（或决定于装料量），并与源和基片的距离有关。

对于大面积镀膜，常采用旋转基片或多蒸发源的方式以保证膜层厚度的均匀性。

从蒸发源到基片的距离应小于蒸气分子在残余气体中的平均自由程，以免蒸气分子与残气分子碰撞引起化学作用。

蒸气分子平均动能约为0.1～0.2电子伏。

本实验通过蒸发真空镀膜设备对滤光片镀膜。

原理：1、真空技术“真空”是指气压低于一个大气压的气体状态。

在真空状态下，单位体积中的气体分子数大大减少，分子平均自由程增大，气体分子之间、气体分子与其他粒子之间的相互碰撞也随之减少。

这些特点被广泛应用于科学研究和生产的许多领域中，例如：电子器件、大规模集成电路、加速器、表面物理、热核反应、空间环境模拟、真空冶炼和真空包装等。
