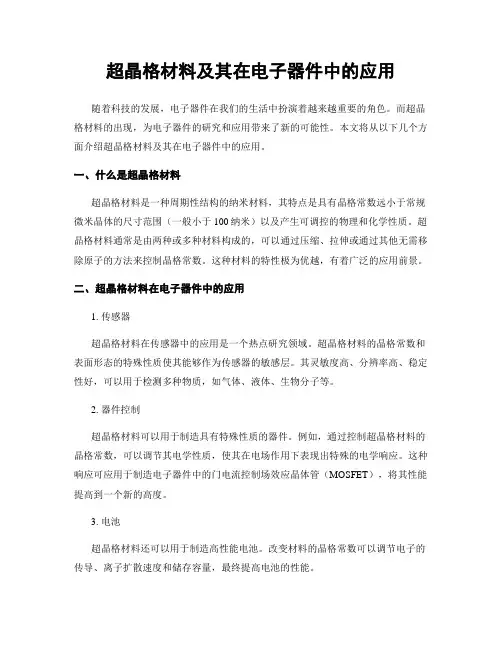

超晶格材料及其在电子器件中的应用随着科技的发展，电子器件在我们的生活中扮演着越来越重要的角色。
而超晶格材料的出现，为电子器件的研究和应用带来了新的可能性。
本文将从以下几个方面介绍超晶格材料及其在电子器件中的应用。
一、什么是超晶格材料超晶格材料是一种周期性结构的纳米材料，其特点是具有晶格常数远小于常规微米晶体的尺寸范围（一般小于100纳米）以及产生可调控的物理和化学性质。
超晶格材料通常是由两种或多种材料构成的，可以通过压缩、拉伸或通过其他无需移除原子的方法来控制晶格常数。
这种材料的特性极为优越，有着广泛的应用前景。
二、超晶格材料在电子器件中的应用1. 传感器超晶格材料在传感器中的应用是一个热点研究领域。
超晶格材料的晶格常数和表面形态的特殊性质使其能够作为传感器的敏感层。
其灵敏度高、分辨率高、稳定性好，可以用于检测多种物质，如气体、液体、生物分子等。
2. 器件控制超晶格材料可以用于制造具有特殊性质的器件。
例如，通过控制超晶格材料的晶格常数，可以调节其电学性质，使其在电场作用下表现出特殊的电学响应。
这种响应可应用于制造电子器件中的门电流控制场效应晶体管（MOSFET），将其性能提高到一个新的高度。
3. 电池超晶格材料还可以用于制造高性能电池。
改变材料的晶格常数可以调节电子的传导、离子扩散速度和储存容量，最终提高电池的性能。
4. 激光超晶格材料中电子传导的能隙大小和布拉格衍射条件对激光的谐波产生有重要的影响。
利用这一特性，可以通过控制超晶格材料的晶格常数，调节激光的谐波输出，制造用于光通信与激光制造的高效激光器件。
5. 纳米微结构材料超晶格材料的制造方法也可以应用于制造其他纳米微结构材料。
例如，在光子晶体和表面等离激元中应用超晶格材料的技术，可以制造出具有特殊传输性质的光子晶体耦合器、分束器等。
三、超晶格材料面临的挑战虽然超晶格材料在电子器件中的应用前景广阔，但是也面临着许多挑战。
首先，超晶格材料的制备难度较大，目前几乎没有能够大规模制备的技术路线。
半导体超晶格材料及其应用引言：半导体超晶格材料是一种由多个不同材料交替堆叠而成的晶格结构，具有独特的物理和化学性质。
它们在电子学、光电子学和能源领域等多个应用中具有巨大的潜力。
本文将介绍半导体超晶格材料的基本概念和制备方法，并重点探讨其在光电子器件和能源转换领域的应用。
一、半导体超晶格材料的基本概念半导体超晶格材料是由两种或更多种不同晶格常数的半导体材料交替堆叠而成的复合材料。
由于晶格常数的不匹配，材料界面形成了一系列的晶格失调和应变区域。
这些晶格失调和应变区域对电子结构和输运性质产生了显著影响，从而使半导体超晶格材料具有特殊的性质。
二、半导体超晶格材料的制备方法主要有两种方法用于制备半导体超晶格材料：一是分子束外延（MBE）方法，二是金属有机化学气相沉积（MOCVD）方法。
这些方法可以通过精确控制材料的堆叠顺序和厚度来实现半导体超晶格材料的制备。
三、半导体超晶格材料在光电子器件中的应用1. 光电二极管：半导体超晶格材料的能带结构和电子输运性质可通过调控晶格常数和材料组分来实现。
这使得半导体超晶格材料在光电二极管中具有优异的性能，如高效率和高速度。
因此，半导体超晶格材料被广泛应用于高速光通信和激光器等领域。
2. 太阳能电池：半导体超晶格材料的晶格失调和应变区域对电子结构和光吸收特性的调控具有重要意义。
通过合理设计半导体超晶格材料的结构和组分，可以实现更高的光电转换效率和更宽的光谱响应范围，从而提高太阳能电池的性能。
3. 光电导体：半导体超晶格材料的能带对称性和输运性质的调控使其成为优秀的光电导体。
半导体超晶格材料在光电导体领域的应用包括光电传感器、光电调制器和光电晶体管等。
四、半导体超晶格材料在能源转换中的应用1. 热电材料：半导体超晶格材料的晶格失调和应变区域对热电性能的调控具有重要意义。
通过设计合适的结构和组分，可以实现更高的热电转换效率，从而将热能转化为电能。
2. 催化剂：半导体超晶格材料的界面和晶格缺陷可提供更多的活性位点，从而提高催化剂的活性和稳定性。

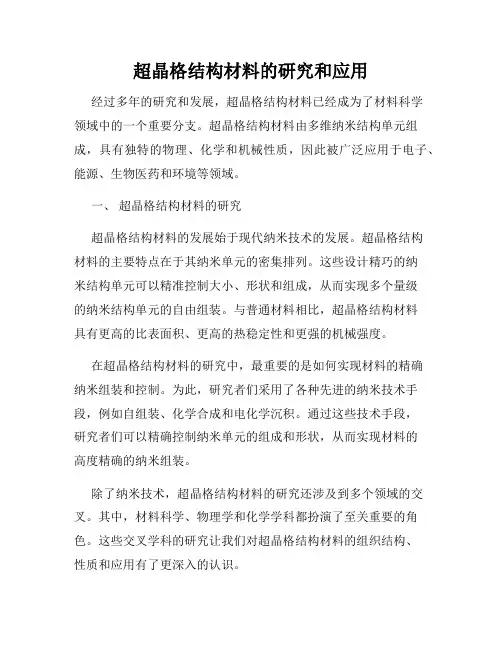

超晶格结构材料的研究和应用经过多年的研究和发展，超晶格结构材料已经成为了材料科学领域中的一个重要分支。
超晶格结构材料由多维纳米结构单元组成，具有独特的物理、化学和机械性质，因此被广泛应用于电子、能源、生物医药和环境等领域。
一、超晶格结构材料的研究超晶格结构材料的发展始于现代纳米技术的发展。
超晶格结构材料的主要特点在于其纳米单元的密集排列。
这些设计精巧的纳米结构单元可以精准控制大小、形状和组成，从而实现多个量级的纳米结构单元的自由组装。
与普通材料相比，超晶格结构材料具有更高的比表面积、更高的热稳定性和更强的机械强度。
在超晶格结构材料的研究中，最重要的是如何实现材料的精确纳米组装和控制。
为此，研究者们采用了各种先进的纳米技术手段，例如自组装、化学合成和电化学沉积。
通过这些技术手段，研究者们可以精确控制纳米单元的组成和形状，从而实现材料的高度精确的纳米组装。
除了纳米技术，超晶格结构材料的研究还涉及到多个领域的交叉。
其中，材料科学、物理学和化学学科都扮演了至关重要的角色。
这些交叉学科的研究让我们对超晶格结构材料的组织结构、性质和应用有了更深入的认识。
二、超晶格结构材料的应用超晶格结构材料在电子、能源、生物医药和环境等领域都有着广泛的应用。
其中，一些典型的应用包括：1. 电子学领域在电子学领域，超晶格结构材料被用于制造先进的半导体器件和电子元件。
这些器件和元件通常需要精确的纳米尺寸结构和高度精确的电子性能。
通过超晶格结构材料，研究者们可以实现这些性能要求并且具有更高的热稳定性。
2. 能源领域超晶格结构材料也在能源领域应用广泛。
例如，在太阳能电池、燃料电池和锂离子电池等领域中，超晶格结构材料被用于制造纳米结构的电极材料，这些材料可以增加电极的表面积并且增加了电极材料的利用效率。
3. 生物医药领域在生物医药领域，超晶格结构材料也有许多应用。
例如，超晶格结构材料可以用于制造药物纳米载体，这些药物载体可以提高药物的传递效率和治疗效果。
量子阱材料的原理及应用量子阱材料是一种特殊的半导体材料，其结构可以在一定范围内限制电子或空穴在一维或二维空间中运动。
量子阱材料的原理是通过能带结构的调控来限制粒子运动，并利用量子效应的特性对其进行操控。
下面将详细介绍量子阱材料的原理和应用。
量子阱的基本结构是由两种能带结构不同的半导体材料构成。
常见的量子阱结构包括二维电子气量子阱和两个半导体材料夹持的一维量子阱。
在二维电子气量子阱中，电子被限制在平面内，而在一维量子阱中，电子或空穴被限制在垂直于平面的方向上。
这种限制可以通过选择不同的材料和控制材料的厚度和形状来实现。
量子现象在量子阱材料中起着重要作用。
由于量子限制效应，电子或空穴在量子阱材料中的运动受到限制，只能在确定的能级上运动。
这导致了一些独特的电子性质和物理现象，如能带结构变窄、载流子质量增加、波函数的量子化等。
这些现象对材料的光电性质和电子输运性质产生了显著影响。
1.光电子器件：量子阱材料在光电子器件方面具有重要应用。
由于能带结构的限制，量子阱材料可以制备高效的光电子器件，如半导体激光器、太阳能电池、光敏元件等。
其中最重要的是半导体激光器，量子阱材料的能带结构变窄可以使得激光器的工作温度范围更宽，并提高激光器的效率和性能。
2.量子点和纳米结构材料：量子阱材料还可以用于制备量子点和纳米结构材料。
量子点是具有特定尺寸的纳米粒子，可以在量子阱中形成。
由于量子限制效应，量子点具有调控的能带结构和独特的光学性质，可广泛应用于光电子学、信息存储和生物医学等领域。
3.量子阱超晶格：量子阱材料可以用于制备超晶格结构，即多个量子阱层的周期性堆叠结构。
超晶格结构具有调控的光学和电子性质，可以用于设计新型的半导体器件，如太阳能电池、高频电子器件和量子计算机等。
4.半导体激光器辅助器件：量子阱材料还可以用于制备半导体激光器的辅助器件。
例如，量子阱放大器可以用于放大激光信号，增强激光器的输出功率。
量子阱调制器可以通过控制量子阱材料中的载流子浓度或能带结构的改变来实现调制激光器的功率和频率。
关于量子阱器件的发展及其应用
量子阱是一种人造的半导体结构，由多个不同材料的层叠组成。
量子阱可以在三维空间中限制电子和空穴的运动，使它们只能在两
维平面范围内运动。
相对于传统的三维空间中的半导体材料，量子
阱器件具有更高的载流子密度和更低的电阻。
量子阱技术是近代半导体电子学中最重要的发展之一。
在20世
纪80年代初，人们开始使用量子阱技术来制造半导体激光器。
量子
阱激光器是目前应用最广泛的量子阱器件之一，被广泛应用于通信、医疗等领域。
此外，由于量子阱具有优异的电子传输性能，因此还
被应用于电子器件和光电器件等领域。
量子阱技术在半导体集成电路领域也有广泛的应用。
与传统的
半导体器件相比，量子阱器件具有更高的速度和更小的功耗。
它们
还可以作为高速电路中的开关，例如高速计算机和计算机存储器等。
在未来，量子阱技术仍将持续发展。
目前，越来越多的研究人
员将其应用于新的领域，如量子计算、量子通讯和量子密码学等。
量子阱技术也可以与其他量子技术结合使用，产生新的应用，如量
子点-量子阱结构等。
量子阱器件是半导体电子学中最重要的发展之一。
它们已经被
广泛应用于通信、医疗、电子器件和光电器件等领域。
随着技术的
不断发展，在未来，量子阱技术将会进一步推动半导体器件的发展
和应用。
1。
量子点量子阱材料在光电器件中的应用随着人们对科技的不断追求和应用的不断深入，光电器件已经成为了生活中不可或缺的一部分。
而在光电器件的制造中，材料扮演了极为重要的角色。
近年来，量子点量子阱材料（quantum dots and quantum wells）由于其独特的光电性能，越来越多地应用于光电器件中。
量子点和量子阱被视为是半导体量子化新技术的产物，它不仅能够改善半导体材料的性能，而且可以用于高效、先进的半导体电子器件的制造。
它们的应用范围从普通的发光二极管（LED）到更高级的太阳能电池和激光器，皆展现出了良好的应用前景。
量子点量子阱材料具备特殊的能量级结构，其能量不连续，且常常以点状和层状构成。
这种结构使得它们可以具备独特的性质，比如比普通半导体具有更窄的能带和更大的波长范围等等。
并且，因为其能量级是离散的，而不是连续的，量子点和量子阱在束缚粒子的限制下，其能级间距离发生显著的窄化，这就决定了它们是制造高效光电器件的理想材料。
比如说，利用量子点材料可以制造出能够发出深红光的LED，而这种颜色的LED早期无法制造，是因为没有材料能够满足它发光的要求。
而随着量子点的出现，制造深红光的LED不再是问题。
此外，利用量子阱结构也能够制造出稳定的发光器件。
除了发光器件，量子点和量子阱材料还可以用于制造太阳能电池，并且可以大幅提高太阳能电池的转换效率。
目前，世界各地的科技研究中心都在致力于研究并开发更加稳定、高效的量子点太阳能电池。
因为其能级更集中，能捕获更多的光子，从而提高电流输出。
此外，量子阱还可以被用于制造激光器。
这是由于量子点的能带结构具有排斥作用，仅仅能够放出单一波长的光。
由于其结构具有极快响应速度，所以可以制造出比常规激光器更快速、更精度的激光器。
可以说，量子点和量子阱的应用范围非常广泛。
除了上述几个应用领域之外，还有诸如传感器、光晶体和量子通信等等领域也都有广泛的应用。
可以说，利用量子点量子阱材料制造出的光电器件，不仅具有高效、稳定、性能良好等优点，而且已经成为了现代化生产和生活不可或缺的一部分。
光子学原理课程期末论文——量子阱原理及其应用信息科学与技术学院08电子信息工程杨晗23120082203807题目：量子阱原理及其应用作者：杨晗23120082203807摘要：随着半导体量子阱材料的发展,量子阱器件广泛应用于各种领域.本文主要介绍量子阱的基本特征,重点从量子阱材料、量子阱激光器、量子阱LED、等方面介绍量子阱理论在光电器件方面的发展及其应用。
关键词：量子阱量子约束激光器量子阱是指由2种不同的半导体材料相间排列形成的、具有明显量子限制效应的电子或空穴的势阱。
量子阱的最基本特征是，由于量子阱宽度(只有当阱宽尺度足够小时才能形成量子阱)的限制，导致载流子波函数在一维方向上的局域化。
在由2种不同半导体材料薄层交替生长形成的多层结构中，如果势垒层足够厚，以致相邻势阱之间载流子波函数之间耦合很小，则多层结构将形成许多分离的量子阱，称为多量子阱，简单来说，就是由多个势阱构成的量子阱结构为多量子阱，简称为MQW（Multiple Quantum Well），而由一个势阱构成的量子阱结构为单量子阱，简称为SQW（Single Quantum Well）。
一量子阱最基本特征由于量子阱宽度(只有当阱宽尺度足够小时才能形成量子阱)的限制，导致载流子波函数在一维方向上的局域化。
在由2种不同半导体材料薄层交替生长形成的多层结构中，如果势垒层足够厚，以致相邻势阱之间载流子波函数之间耦合很小，则多层结构将形成许多分离的量子阱，称为多量子阱。
如果势垒层很薄，相邻阱之间的耦合很强，原来在各量子阱中分立的能级将扩展成能带(微带)，能带的宽度和位置与势阱的深度、宽度及势垒的厚度有关，这样的多层结构称为超晶格。
有超晶格特点的结构有时称为耦合的多量子阱。
量子肼中的电子态、声子态和其他元激发过程以及它们之间的相互作用，与三维体状材料中的情况有很大差别。
在具有二维自由度的量子阱中，电子和空穴的态密度与能量的关系为台阶形状。
而不是象三维体材料那样的抛物线形状[1]。
浅析几种半导体材料的应用与发展作者：彭杰来源：《硅谷》2008年第10期[摘要]20世纪中叶，单晶硅和半导体晶体管的发明及其硅集成电路的研制成功，导致了电子工业革命，随着科技的发展，半导体材料越来越多，就半导体材料作了简单介绍。
[关键词]半导体材料硅材料中图分类号：TN3 文献标识码：A 文章编号：1671－7597(2008)0520098－0120世纪中叶，单晶硅和半导体晶体管的发明及其硅集成电路的研制成功，导致了电子工业革命；上世纪70年代初石英光导纤维材料和GaAs激光器的发明，促进了光纤通信技术迅速发展并逐步形成了高新技术产业，使人类进入了信息时代。
超晶格概念的提出及其半导体超晶格、量子阱材料的研制成功，彻底改变了光电器件的设计思想，使半导体器件的设计与制造从“杂质工程”发展到“能带工程”。
纳米科学技术的发展和应用，将使人类能从原子、分子或纳米尺度水平上控制、操纵和制造功能强大的新型器件与电路，必将彻底改变人们的生活方式。
一、几种主要半导体材料的发展现状与趋势（一）硅材料硅材料是半导体中应用广泛的一类材料，目前直径为8英寸（200mm）的Si单晶已实现大规模工业生产，基于直径为12英寸（300mm）硅片的集成电路（IC's）技术正处在由实验室向工业生产转变中。
18英寸重达414公斤的硅单晶和18英寸的硅园片已在实验室研制成功，直径27英寸硅单晶研制也正在积极筹划中。
从进一步提高硅IC'S的速度和集成度看，研制适合于硅深亚微米乃至纳米工艺所需的大直径硅外延片会成为硅材料发展的主流。
另外，SOI材料，包括智能剥离（Smart cut）和SIMOX材料等也发展很快。
目前，直径8英寸的硅外延片和SOI材料已研制成功，更大尺寸的片材也在开发中。
（二）GaAs和InP单晶材料GaAs和InP与硅不同，它们都是直接带隙材料，具有电子饱和漂移速度高，耐高温，抗辐照等特点；在超高速、超高频、低功耗、低噪音器件和电路，特别在光电子器件和光电集成方面占有独特的优势。
量子阱半导体激光器的的基本原理及其应用无研01 王增美（025310）摘要：本文主要阐述了量子阱及应变量子阱材料的能带结构，以及能态密度和载流子有效质量的变化对激光器阈值电流等参数的影响，简要说明了量子阱激光器中对光场的波导限制。
最后对量子阱半导体激光器的应用作了简要的介绍，其中重点是GaN 蓝绿光激光器的发展和应用。
引言半导体激光器自从1962年诞生以来，就以其优越的性能得到了极为广泛的应用，随着新材料新结构的不断涌现和制造工艺水平的不断提高，其各方面的性能也不断得到改善，应用范围也不在再局限于信息传输和信息存储，而是逐渐渗透到材料加工、精密测量、军事、医学和生物等领域，正在迅速占领过去由气体和固体激光器所占据的市场。
20世纪70年代的双异质结激光器、80年代的量子阱激光器和90年代出现的应变量子阱激光器是半导体激光器发展过程中的三个里程碑。
制作量子阱结构需要用超薄层的薄膜生长技术，如分子外延术（MBE ）、金属有机化合物化学气相淀积（MOCVD ）、化学束外延（CBE ）和原子束外延等。
我国早在1974年就开始设计和制造分子束外延（MBE ）设备，而直到1986年才成功的制造出多量子阱激光器，在1992年中科院半导体所（ISCAS ）使用国产的MBE 设备制成的GRIN-SCH InGaAs/GaAs 应变多量子阱激光器室温下阈值电流为1.55mA ，连续输出功率大于30mW ，输出波长为1026nm [4]。
量子阱特别是应变量子阱材料的引入减少了载流子的一个自由度，改变了K 空间的能带结构，极大的提高了半导体激光器的性能，使垂直腔表面发射激光器成为现实，使近几年取得突破的GaN 蓝绿光激光器成为新的研究热点和新的经济增长点，并将使半导体激光器成为光子集成（PIC ）和光电子集成（OEIC ）的核心器件。
减少载流子一个自由度的量子阱已经使半导体激光器受益匪浅，再减少一个自由度的所谓量子线（QL ）以及在三维都使电子受限的所谓量子点（QD ）将会使半导体激光器的性能发生更大的改善，这已经受到了许多科学家的关注，成为半导体材料的前沿课题。
锑化铟、碲镉汞、量子阱及ii类超晶格锑化铟锑化铟是一种半导体材料，它可以作为制备高功率电子器件的重要材料之一。
它的能带结构与氮化镓相似，但是锑化铟的电子迁移率比氮化镓还要高。
这种材料可以用于高频电子器件、磁性器件以及太阳能电池等领域。
锑化铟的制备方法通常是通过金属有机分解法或分子束外延法。
在金属有机分解法中，先将铟和锑的有机化合物混合在一起，然后通过不同温度的热处理使它们反应生成锑化铟。
在分子束外延法中，使用分子束向衬底表面沉积铟和锑原子，并在特定条件下使它们反应合成锑化铟。
这种方法可以实现单层厚度的锑化铟晶体生长。
碲镉汞碲镉汞是一种半导体材料，具有较小的禁带宽度和高的电子迁移率，因此可以用于制备高速电子器件。
该材料也有很高的光吸收能力，可以用于太阳能电池和探测器等领域。
碲镉汞的制备方法主要是熔体生长法和气相输送法。
用熔体生长法可以制备大尺寸的单晶碲镉汞材料，但这种方法成本较高。
气相输送法则可以制备均匀的薄膜碲镉汞材料，并且成本较低。
这种方法通过在特定的气氛下，将碲、镉和汞原子分别输送到衬底表面沉积，使它们反应生成碲镉汞。
量子阱量子阱是指在两个具有不同能带结构的材料之间形成的一维纳米结构。
它可以用于制备量子电脑、光电器件和激光器等高性能器件。
量子阱可以通过分子束外延法、金属有机化学气相沉积法等方法制备。
在分子束外延法中，先在衬底上沉积一层具有不同晶格常数的材料，再沉积另一层与第一层材料相同的材料，如此反复，就可以在材料之间形成一个量子阱。
在金属有机化学气相沉积法中，利用金属有机化合物分解反应来沉积材料，反应的控制条件决定了最终材料的性质。
II类超晶格II类超晶格是指在两种II类化合物半导体之间形成的一种三维纳米结构。
它能够实现电子和空穴的空间限制，减少载流子的散射，从而提高了半导体的性能。
II类超晶格的制备方法主要有分子束外延法、淀积法等。
在分子束外延法中，先在衬底上沉积一层II类半导体材料，然后再沉积另一种II类半导体材料，如此循环，就可以形成一个II类超晶格结构。
