半导体超晶格和多量子阱

消耗功率。
31
负阻振荡器
负阻振荡器：利用负阻器件抵消回路中的正阻损耗，
产生自激振荡的振荡器。由于负阻器件与回路仅有两端
连接，故负阻振荡器又称为“二端振荡器”。 正功率表 示能量的消耗，负功率表示能量的产生，即负阻器件在 一定条件下，不但不消耗交流能量，反而向外部电路提 供交流能量，当然该交流能量并不存在于负阻器件内部， 而是利用其能量变换特性，从保证电路工作的直流能量 中取得。所以负阻振荡器同样是一个能量变换器。
10.4.5 其他光谱特性
36
10.4
超晶格的光谱特性
光谱特性是研究半导体材料(包括体材料和量子阱材料)中电 子能带结构的有力工具。 吸收光谱是改变入射光的波长测量样品的透过率，由吸收峰 的位置和强度探测电子能级的位置和相对的密度；
荧光光谱是用一种能量较大的固定波长的光（hʋ>Eg）照射样
品，并测量所发出的荧光的光谱，稳态的荧光光谱反映了带边或 者杂质能级的分布情况，时间分辨的荧光光谱还可以反映出载流 子的弛豫过程； 激发光谱则是改变激发光的波长，而测量某一固定波长的荧
33
10.3 垂直于超晶格方向的电子输运
34
10.3 垂直于超晶格方向的电子输运
从这些图上可以看到，外加电压增加时，隧穿概率的峰值
向低能方向移动。
35
10.4
超晶格的光谱特性
10.4.1 吸收光谱实验 10.4.2 激子光谱 10.4.3 激子的饱和吸收
10.4.4 室温荧光特性
称之为简并能级，属于同一能级的不同状态的数目称为 该能级的简并度）。由于能带简并，Si和Ge分别具有有 效质量不同的两种空穴，有效质量较大的称为重空穴， 有效质量较小的称为轻空穴。 对Si和Ge性质起作用的
主要是重空穴和轻空穴。
15
10.2.2 InAs-GaSb超晶格
计算表明，超晶格的子
带结构和超晶格的周期有很 大的关系。如图10. 14所示 ，当周期加大时超晶格的禁 带会逐渐变小，当周期达到 170Å时超晶格由半导体性质 变为半金属性质。
空穴的最高子带HH1在d2≈50Å时
相交。
18
10.2.3 HgTe-CdTe超晶格
图10.16是取d1 =2d2 , d2和d2/2时的计算结果，纵坐标用超
晶格的禁带宽度Eg=E1-HHl表示看得更为清楚。这两个图说明
，只有当超晶格的周期小于某个一定的数值时，CdTe-HgTe超 晶格才具有半导体特性， 当周期大于这个数值时 超晶格将具有半金属特性。
按异质结中两种材料导带和价带的对准情况，异质结分为 两类：
Ⅰ型异质结 : 窄带材料的禁带完全落在宽带材料的禁带中，
ΔEc和ΔEv的符号相反。不论对电子还是空穴，窄带材料都是 势阱，宽带材料都是势垒，即电子和空穴被约束在同一材料中 。载流子复合发生在窄带材料一侧。 GaAlAs/GaAs和InGaAsP/InP都属于这一种。
37
光强度。
10.4.1 吸收光谱实验
早在1975年Dingle就用光吸收实验清晰地演示了由多量子阱 向超晶格的过渡过程。图10. 39(a)为8个单量子阱结构的吸收光谱 。吸收光谱上在1. 615和1. 637eV处出现的两个峰正好相当于量子 阱中n=1的重空穴和轻空穴子带分别向n=1的电子的子带的跃迁。 图的下方标出的黑白两个长方条是理论计算出的峰值位置，黑色 代表重空穴，白色代表轻空穴。
27
负阻振荡器
28
负阻振荡器
29
负阻振荡器
30
负阻振荡器
i i
1/R -1/R
负阻的概念
v 对于负载： R i v 对于电源： i R
o
v
电源
+ v -
R
可见，电源在回路中等效为负电阻，其值等于回路 中的负载电阻。物理实质是，负载消耗的功率等于电源
提供的功率。或者说具有负阻特性的电路可以提供负载
能量和波矢的关系将如图10. 7所示。由于超晶格在z方向
上的周期a是单晶周期a的n倍，所以它在z方向的第一布里渊
区比单晶的缩小了n倍。超晶格的能带可以看成是原来GaAs能 带的折叠而成的，由于势Байду номын сангаас的作用形成了分立的能带。
11
10.2.1 GaAs-AlxGa1-xAs超晶格
在超晶格中电子的态密度和能量的关系既不同于三维晶体 中的抛物形，也不同于二维电子气的台阶状。在两个台阶相衔
17
10.2.3 HgTe-CdTe超晶格
HgTe的禁带宽度接近于0，而
CdTe和HgTe能带相互之间的位置 使∆E≈0，图10. 15是用有效质量近 似法计算出的CdTe-HgTe超晶格4K 下的k//=0时的电子和轻重空穴子带 的能量和CdTe层厚度d2的关系。当 d2逐渐加大时电子的最低子带E1和
32
10.3 垂直于超晶格方向的电子输运
在以上的伏安特性计算中都忽略了GaAs和AlGaAs中电 子有效质量的差别。事实上这一差别对势阱中子带底的位置
有较明显的影响。计入了GaAs和AlxGa1-xAs的电子的m’的差
别，并对外加电压下势垒形状的改变假设了两种模型，一种 是倾斜势垒模型，如图10. 30中的插图所示。另一种模型是平 底模型，如图10. 32所示，在外加电压下两侧的势垒不等高， 但势阱底是平的。
19
10.2.4 应变层超晶格
如果异质结对的晶格匹配不好，界面上将出现位错而严重
影响量子阱的性质。但是，如果超晶格的每层的厚度足够薄，
虽然晶格存在着一定程度的失配，只要失配不超过7%~9%， 界面上的应力就可以把两侧的晶格扭在一起而不产生缺陷。这 种超晶格称为应变层超晶格。由于应力的作用，超晶格两层材 料的平行于界面方向的晶格常数都要改变，趋于一个共同的晶
10.2.5 掺杂超晶格
掺杂超晶格不是异质结超晶格
，它是由掺杂周期性变化的同一种
材料形成的。在n型层中浓度为ND 的施主全电离带正电，在P型层中 浓度为NA的受主全电离带负电，在 导带和价带分别形成电子和空穴的
势阱。在这些势阱中电子在垂直于
层的方向上的能量将分裂成一系列 的子带。
22
10.2.5 掺杂超晶格
7
10.1 超晶格和多量子阱的一般描述
（2）掺杂调制超晶格
在同一种半导体中，用交替地改变掺杂类型的方法做成的
新型人造周期性半导体结构的材料。
8
10.2
超晶格的能带
10.2.1 GaAs-AlxGa1-xAs超晶格
10.2.2 InAs-GaSb超晶格 10.2.3 HgTe-CdTe超晶格 10.2.4 应变层超晶格 10.2.5 掺杂超晶格
称为共振隧道效应。
图10. 23是隧穿概率和电子 能量的关系。
24
10.3 垂直于超晶格方向的电子输运
如图10. 25所示，在两端有两个高掺杂GaAs层作电极，其
中电子的费米能级为EF。
25
10.3 垂直于超晶格方向的电子输运
对于双势垒和三个势垒系
统的计算结果如图10. 26所示
。伏安特性上是一系列的峰值 ，第一个峰值的位置相当于电 极上的费米能级和第一个子带 底对齐的情形。
5
10.1 超晶格和多量子阱的一般描述
Ⅱ型异质结（ΔEc和ΔEv的符号相同），分两种： *ⅡA类超晶格：材料1的导带和价带都比材料2的低，禁带是
错开的。材料1是电子的势阱，材料2是空穴的势阱。电子和
空穴分别约束在两材料中,如GaAs/AlAs超晶格。
6
10.1 超晶格和多量子阱的一般描述
ⅡB类超晶格：禁带错开更大，窄带材料的导带底和价带顶 都位于宽带材料的价带中，有金属化现象，如 InAs/GaSb 超晶格。

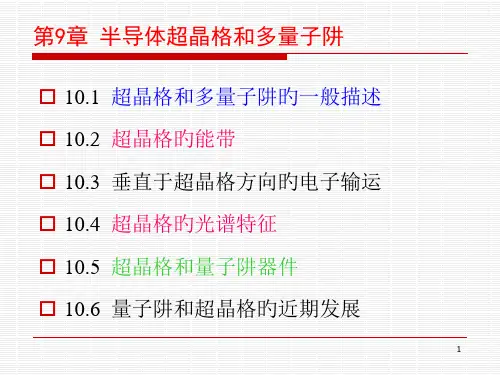

第9章 半导体超晶格和多量子阱
10.1 超晶格和多量子阱的一般描述 10.2 超晶格的能带 10.3 垂直于超晶格方向的电子输运 10.4 超晶格的光谱特性
10.5 超晶格和量子阱器件
10.6 量子阱和超晶格的近期发展
1
10.1 超晶格和多量子阱的一般描述
超晶格: Esaki和Tsu（江崎和朱兆祥）在1969年提出了超晶 格概念，设想将两种不同组分或不同掺杂的半导体超薄层 A 和 B 交替叠合生长在衬底上，使在外延生长方向形成附加的 晶格周期性。
假设n型层和P型层掺杂量相等且厚度相等，则有
根据式(10. 7)可以用调节掺杂浓度和层厚来改变等效禁带宽度 。只要掺杂浓度足够高，就可以使超晶格的等效禁带宽度从负值一 直变到Eg。
23
10.3 垂直于超晶格方向的电子输运
在一维双势垒量子阱结构中，只有当势垒左侧的电子的能 量和量子阱中允许的分立的能级一致时，电子才能几乎无反射 地隧道穿透整个结构而进人势垒 的左侧，而其他能量的电子将被 反射回来而不能通过。这种现象
26
10.3 垂直于超晶格方向的电子输运
在图10. 27中的双势垒结构 上，势垒左侧和右侧都分别相对 于量子阱加偏压，各为VEB和VCB 。图10. 27给出了电流和VEB的关 系，而将VCB作为参数。以上的
计算都表明，在超晶格结构的伏
安特性曲线上存在着负阻区，势 垒的高度和厚度愈大负阻愈大。 这种结构可以用来做振荡器。
9
10.2.1 GaAs-AlxGa1-xAs超晶格
对界面是突变异质结的GaAs-AlxGa1-xAs超晶格的导带和价 带都是一系列的方形势阱。假设势垒和势阱的宽度相同，均为 d。当势垒宽度d逐渐变小时，能级从高到低依次扩展成能带。
这种情形和原子组成晶体的过程相似。
10
10.2.1 GaAs-AlxGa1-xAs超晶格
接的地方不是突变而是缓变过渡，如图10. 8所示。缓变说明垂
直于结方向上的电子能量不再是分立的能级，而扩展成能带了 。
12
10.2.2 InAs-GaSb超晶格
II型超晶格，如图10. 12所示。GaSb价带中的电子可以
进人InAs的导带，在边界上形成能带的弯曲。界面两边积累 的电子和空穴在界面上将形成较强的偶极层(图10. 12 )。
38
10.4.1 吸收光谱实验
图10. 39(b)是六个周期的双 量子阱的GaAs-Al0.19Ga0.81 As结
构的吸收光谱。从图上可以明显
看出两个势阱之间电子能级的藕 合。n=1的电子和空穴能级都产 生了分裂，在吸收光谱上看到了 四个峰。
格常数a//。 a//将由下式决定
20
10.2.4 应变层超晶格
图10. 19是用有效质量近
似法计算得到的GaAsxP1-xGaP应变层超晶格的禁带宽度 和GaP层厚度及GaAsxP1-x三元 合金的晶格常数的关系(晶格 常数正比于组分)。在每一种
组分下改变GaP层的厚度可改
变超晶格的禁带宽度。
21
当取垂直衬底表面方向(垂直方向)为Z轴，超
晶格中的电子沿z方向运动将受到超晶格附加的周 A B
期势场的影响，而其xy平面内的运动不受影响。
在xy平面内电子的动能是连续的，z方向附加 周期势场使电子的能量分裂为一系列子能带。
2
10.1 超晶格和多量子阱的一般描述
超晶格多量子阱能带结构示意图
多量子阱和超晶格的本质差别在于势垒的宽度：当 势垒很宽时电子不能从一个量子阱隧穿到相邻的量子阱 ，即量子阱之间没有相互耦合，此为多量子阱的情况； 当势垒足够薄使得电子能从一个量子阱隧穿到相邻的量 子阱，即量子阱相互耦合，原来在多量子阱中分立的能 量En扩展成能带，此为超晶格的情况。 EcA E2 E2 ∆Ec E1 E1 EgA EcB
EgB
EvA
EvB 多量子阱能带图
∆Ev 超晶格能带图
3
10.1 超晶格和多量子阱的一般描述
（1）组分调制超晶格
在超晶格结构中，如果超晶格的重复单元是由不同半导
体材料的薄膜堆垛而成，则称为组分超晶格。在组分超晶格 中，由于构成超晶格的材料具有不同的禁带宽度，在异质界 面处将发生能带的不连续。
4
10.1 超晶格和多量子阱的一般描述
16
10.2.2 InAs-GaSb超晶格
因为InAs的导带和GaSb的价带相互
交错，InAs-GaSb异质结本来就应
该具有半金属特性，但由于周期减 少形成超晶格后电子的子带能量离 开导带底而上升，空穴的子带能量 也离开价带顶而下降，互相之间不
再交错，因而出现了半导体性质一
旦这个系统变成了半金属后，由于 GaSb价带中的电子向InAs导带转移 ，将产生很强烈的能带弯曲。
13
10.2.2 InAs-GaSb超晶格
Sai-Halas:等人计算出了InAs-GaSb超晶格的子带结构，
如图10. 13所示图。图中E1，E2是电子的子带，HH1-HH4是重 空穴的子带，LH1和LH2则是轻空穴的子带。
14
Si和Ge价带顶位于布里渊区中心k＝0处，并且价
带是简并的（若一个能级与一种以上的状态相对应，则
