高等半导体物理课程内容(前置课程: 量子力学,固体物理)第一章能带理论,半导体中得电子态第二章半导体中得电输运第三章半导体中得光学性质第四章超晶格,量子阱前言:半导体理论与器件发展史1926 Bloch 定理1931 Wilson 固体能带论(里程碑)1948 Bardeen, Brattain and Shokley 发明晶体管,带来了现代电子技术得革命,同时也促进了半导体物理研究得蓬勃发展。
从那以后得几十年间,无论在半导体物理研究方面,还就是半导体器件应用方面都有了飞速得发展。
1954半导体有效质量理论得提出,这就是半导体理论得一个重大发展,它定量地描述了半导体导带与价带边附近细致得能带结构,给出了研究浅能级、激子、磁能级等得理论方法,促进了当时得回旋共振、磁光吸收、自由载流子吸收、激子吸收等实验研究。
1958 集成电路问世1959 赝势概念得提出,使得固体能带得计算大为简化。
利用价电子态与原子核心态正交得性质,用一个赝势代替真实得原子势,得到了一个固体中价电子态满足得方程。
用赝势方法得到了几乎所有半导体得比较精确得能带结构。
1962 半导体激光器发明1968 硅MOS器件发明及大规模集成电路实现产业化大生产1970 * 超晶格概念提出,Esaki (江歧), Tsu (朱兆祥)* 超高真空表面能谱分析技术相继出现,开始了对半导体表面、界面物理得研究1971 第一个超晶格Al x Ga1x As/GaAs 制备,标志着半导体材料得发展开始进入人工设计得新时代。
1980 德国得V on Klitzing发现了整数量子Hall 效应——标准电阻1982 崔崎等人在电子迁移率极高得Al x Ga1x As/GaAs异质结中发现了分数量子Hall 效应1984 Miller等人观察到量子阱中激子吸收峰能量随电场强度变化发生红移得量子限制斯塔克效应,以及由激子吸收系数或折射率变化引起得激子光学非线性效应,为设计新一代光双稳器件提供了重要得依据。
精品文档高等半导体物理课程内容（前置课程：量子力学，固体物理）第一章能带理论，半导体中的电子态第二章半导体中的电输运第三章半导体中的光学性质第四章超晶格，量子阱前言：半导体理论和器件发展史1926 Bloch 定理1931 Wilson 固体能带论（里程碑）1948 Bardeen, Brattain and Shokley 发明晶体管，带来了现代电子技术的革命，同时也促进了半导体物理研究的蓬勃发展。
从那以后的几十年间，无论在半导体物理研究方面，还是半导体器件应用方面都有了飞速的发展。
1954半导体有效质量理论的提出，这是半导体理论的一个重大发展，它定量地描述了半导体导带和价带边附近细致的能带结构，给出了研究浅能级、激子、磁能级等的理论方法，促进了当时的回旋共振、磁光吸收、自由载流子吸收、激子吸收等实验研究。
1958 集成电路问世1959 赝势概念的提出，使得固体能带的计算大为简化。
利用价电子态与原子核心态正交的性质，用一个赝势代替真实的原子势，得到了一个固体中价电子态满足的方程。
用赝势方法得到了几乎所有半导体的比较精确的能带结构。
1962 半导体激光器发明1968 硅MOS器件发明及大规模集成电路实现产业化大生产1970 * 超晶格概念提出，Esaki (江歧), Tsu （朱兆祥）* 超高真空表面能谱分析技术相继出现，开始了对半导体表面、界面物理的研究1971 第一个超晶格Al x Ga1-x As/GaAs 制备，标志着半导体材料的发展开始进入人工设计的新时代。
1980 德国的V on Klitzing发现了整数量子Hall 效应——标准电阻1982 崔崎等人在电子迁移率极高的Al x Ga1-x As/GaAs异质结中发现了分数量子Hall 效应1984 Miller等人观察到量子阱中激子吸收峰能量随电场强度变化发生红移的量子限制斯塔克效应，以及由激子吸收系数或折射率变化引起的激子光学非线性效应，为设计新一代光双稳器件提供了重要的依据。

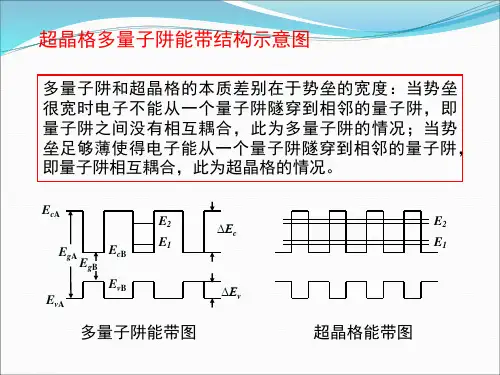

第3章 半导体超晶格3.1 半导体超晶格基本结构3.2 超晶格的应用举例3.1 半导体超晶格基本结构所谓的超晶格，是由几种成分不同或掺杂不同的超薄层周期性地堆叠起来而构成地一种特殊晶体。
超薄层堆叠地周期（称为超晶格地周期）要小于电子的平均自由程，各超薄层的宽度要与电子的德布罗意波长相当。
其特点为在晶体原来的周期性势场之上又附加了一个可以人为控制的超晶格周期势场，是一种新型的人造晶体。
超晶格的分类（一）复合超晶格利用异质结构，重复单元是由组分不同的半导体薄膜形成的超晶格称为复合超晶格，又称为组分超晶格。
按照能带不连续结构的特点可将这个类型超晶格分为四类：第Ⅰ类超晶格、第Ⅱ类错开超晶格、第Ⅱ类倒转型超晶格和第Ⅲ类超晶格。
（1） 第Ⅰ类超晶格(GaAs/AlGaAs)GaAs 材料的见地完全包含在AlGaAs 的能隙之中，电子和空穴都位于窄带隙材料的势阱中v c g E E E ∆+∆=∆x 247.1E g ＝∆，与Al 的组分x 成正比。
（2） 第Ⅱ类 —— 错开型超晶格（GaSbAs/InGaAs ）两个带隙互相错开，一个价带底在另一个价带底的下面。
电子和空穴分别处于两个不同的材料中形成了真实空间的间接带隙半导体（3） 第Ⅱ类 —— 倒转型超晶格（InAs/GaSb ）一个导带底下降到另一个价带底之下。
电子和空穴可能并存于同一个能区中，形成电子－空穴系统Ec1与Ec2能量相差一个Es ，前者的导带与后者的价带部分重叠，从而可能发生从半导体到金属的转变（4） 第Ⅲ类超晶格(HgTe/CdTe)宽带隙半导体CdTe 和零带隙半导体HgTe 构成的超晶格。
只有当超晶格的周期小于某一定值时才具有半导体特性，否则具有半金属特性。
超晶格能隙差由最低导带子能带和价带子能带的间距决定，价带能量不连续值近似为零，导带能量不连续值近似等于两种材料能隙之差。
（二）掺杂超晶格利用超薄层材料外延技术（MBE 或MOCVD ）生长具有量子尺寸效应的同一种半导体材料时，交替地改变掺杂类型的方法（即一层掺入N 型杂质，一层掺入P 型杂质），即可得到掺杂超晶格，又称为调制惨杂超晶格。
锑化铟、碲镉汞、量子阱及ii类超晶格锑化铟锑化铟是一种半导体材料，它可以作为制备高功率电子器件的重要材料之一。
它的能带结构与氮化镓相似，但是锑化铟的电子迁移率比氮化镓还要高。
这种材料可以用于高频电子器件、磁性器件以及太阳能电池等领域。
锑化铟的制备方法通常是通过金属有机分解法或分子束外延法。
在金属有机分解法中，先将铟和锑的有机化合物混合在一起，然后通过不同温度的热处理使它们反应生成锑化铟。
在分子束外延法中，使用分子束向衬底表面沉积铟和锑原子，并在特定条件下使它们反应合成锑化铟。
这种方法可以实现单层厚度的锑化铟晶体生长。
碲镉汞碲镉汞是一种半导体材料，具有较小的禁带宽度和高的电子迁移率，因此可以用于制备高速电子器件。
该材料也有很高的光吸收能力，可以用于太阳能电池和探测器等领域。
碲镉汞的制备方法主要是熔体生长法和气相输送法。
用熔体生长法可以制备大尺寸的单晶碲镉汞材料，但这种方法成本较高。
气相输送法则可以制备均匀的薄膜碲镉汞材料，并且成本较低。
这种方法通过在特定的气氛下，将碲、镉和汞原子分别输送到衬底表面沉积，使它们反应生成碲镉汞。
量子阱量子阱是指在两个具有不同能带结构的材料之间形成的一维纳米结构。
它可以用于制备量子电脑、光电器件和激光器等高性能器件。
量子阱可以通过分子束外延法、金属有机化学气相沉积法等方法制备。
在分子束外延法中，先在衬底上沉积一层具有不同晶格常数的材料，再沉积另一层与第一层材料相同的材料，如此反复，就可以在材料之间形成一个量子阱。
在金属有机化学气相沉积法中，利用金属有机化合物分解反应来沉积材料，反应的控制条件决定了最终材料的性质。
II类超晶格II类超晶格是指在两种II类化合物半导体之间形成的一种三维纳米结构。
它能够实现电子和空穴的空间限制，减少载流子的散射，从而提高了半导体的性能。
II类超晶格的制备方法主要有分子束外延法、淀积法等。
在分子束外延法中，先在衬底上沉积一层II类半导体材料，然后再沉积另一种II类半导体材料，如此循环，就可以形成一个II类超晶格结构。
