第八讲8.3半导体异质结量子阱及超晶格结构量子阱：能够对电子（空穴）的运动产生某种约束，使其能量量子化的势场。
如量子力学中的一维方势阱、有限势阱。

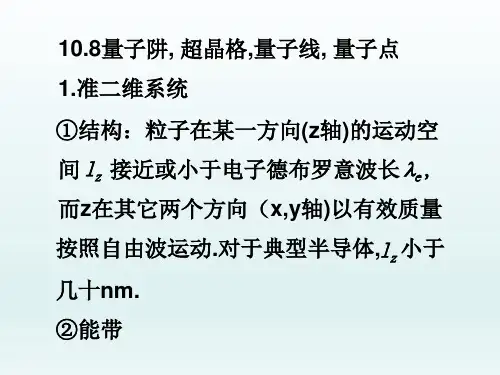

量子阱中的电子在垂直异质结界面方向上其能量是量子化的，而在与异质结界面平行的二维平面内作自由电子运动。
因此，把量子阱中的电子称为二维电子气（2DEG）。
（a）双异质结单量子阱（a）i-GaAs n-Al X Ga3-X As2--DEGE2E FE1△E C（b）调制掺杂异质结界面量子阱E GA E GB（一）双异质结间的单量子阱结构双异质结结构： Alx Ga1-xAs/GaAs /AlxGa1-xAs，要求GaAs层足够薄。
1、导带量子阱中的电子能态设势阱的宽度为l ，取垂直于界面的方向为z 轴，势阱中间点为原点，求解薛定谔方程，可得到如下结论：（一）双异质结间的单量子阱结构（1）势阱中电子沿 z 轴方向运动受限，在平行于结面的运动是自由的，形成了二维电子气；（2）势阱中电子态的能值分裂为一些分立能级E1，E2…，E i…，对应于电子的束缚态，如图3所示；图3 双异质结单量子阱中的能级分布（3）E z<ΔE c 时，电子的波函数在势阱内为 z 的正弦或余弦函数,如图 4 所示；（4）不管 ΔE c 值的大小，至少有一个解存在；（5）势阱深度 ΔE c 越大，阱内的束缚态越多；（6）势阱中的状态密度变为台阶状分布，如图 5 所示。
图 4 束缚态能级与波函数图 5 电子态密度分布2、价带量子阱中的空穴能态在Al x Ga1-x As/GaAs/Al x Ga1-x As 双异质结量子阱中，空穴处于价带量子阱中，也在与结面平行的面内形成二维空穴气。
势阱中空穴态的能值分裂为一些分立能级，形成空穴的束缚态能级。
由于轻、重空穴有效质量的不同，形成轻重空穴能级混合交叉的分立束缚态能级。
如图 6 所示。
（二）调制掺杂异质结界面量子阱1、调制掺杂异质结的能带结构：图7 异质结界面处的能带及势阱n +-AlGaAs 与本征GaAs 构成异质结时，电子将从n +-AlGaAs 注入到本征GaAs 中，平衡时结两边具有统一的费米能级，在异质结界面处GaAs 一侧形成了一个三角形的势阱。
多量子阱的作用多量子阱（Multiple Quantum Wells, MQWs）是一种用于制备半导体材料的结构，它在纳米尺度上形成了多个量子阱。
这种结构在光电子学和光通信等领域有着广泛的应用。
多量子阱的作用主要体现在以下几个方面：1. 能带调控：通过调节多量子阱的宽度和材料的组成，可以精确控制材料的能带结构。
多量子阱中的限制空间使得电子和空穴的运动受到限制，从而改变了材料的光学和电学性质。
通过调整量子阱的厚度和组分，可以实现对能带结构的调控，从而实现光电子器件的性能优化。
2. 量子受限效应：多量子阱中的限制空间导致了一维量子受限效应的出现。
在量子阱中，电子和空穴被限制在垂直方向上的量子态中，形成离散的能级。
这些量子态之间的电子和空穴跃迁产生了特殊的光学和电学性质，如量子阱激光器中的发射光谱具有窄的线宽和高的单模行为。
3. 增强光电子效应：由于多量子阱中有多个能级，电子和空穴在这些能级之间的跃迁会导致强烈的光吸收和发射。
这使得多量子阱在光电子器件中具有很高的增益和灵敏度，例如在光通信中用于光放大器和光探测器。
4. 良好的材料匹配：多量子阱结构可以通过选择合适的材料来实现不同的能带结构。
通过在不同的材料之间形成量子阱，可以实现材料的匹配，从而减小界面缺陷和晶格失配带来的影响。
这有助于提高器件的性能和稳定性。
5. 增强载流子限制效应：多量子阱中的限制空间可以增强载流子的限制效应。
电子和空穴被限制在空间上，减小了载流子的散射和损耗，从而提高了载流子的寿命和迁移率。
这对于光电子器件的性能至关重要，特别是在高速光通信中的应用。
多量子阱作为一种重要的半导体结构，在光电子学和光通信等领域发挥着重要作用。
通过调控多量子阱的能带结构、量子受限效应和载流子限制效应，可以实现光电子器件的性能优化和功能拓展。
未来，随着材料科学和器件制备技术的不断发展，多量子阱结构将会有更广泛的应用前景。
第3章 半导体超晶格3.1 半导体超晶格基本结构3.2 超晶格的应用举例3.1 半导体超晶格基本结构所谓的超晶格，是由几种成分不同或掺杂不同的超薄层周期性地堆叠起来而构成地一种特殊晶体。
超薄层堆叠地周期（称为超晶格地周期）要小于电子的平均自由程，各超薄层的宽度要与电子的德布罗意波长相当。
其特点为在晶体原来的周期性势场之上又附加了一个可以人为控制的超晶格周期势场，是一种新型的人造晶体。
超晶格的分类（一）复合超晶格利用异质结构，重复单元是由组分不同的半导体薄膜形成的超晶格称为复合超晶格，又称为组分超晶格。
按照能带不连续结构的特点可将这个类型超晶格分为四类：第Ⅰ类超晶格、第Ⅱ类错开超晶格、第Ⅱ类倒转型超晶格和第Ⅲ类超晶格。
（1） 第Ⅰ类超晶格(GaAs/AlGaAs)GaAs 材料的见地完全包含在AlGaAs 的能隙之中，电子和空穴都位于窄带隙材料的势阱中v c g E E E ∆+∆=∆x 247.1E g ＝∆，与Al 的组分x 成正比。
（2） 第Ⅱ类 —— 错开型超晶格（GaSbAs/InGaAs ）两个带隙互相错开，一个价带底在另一个价带底的下面。
电子和空穴分别处于两个不同的材料中形成了真实空间的间接带隙半导体（3） 第Ⅱ类 —— 倒转型超晶格（InAs/GaSb ）一个导带底下降到另一个价带底之下。
电子和空穴可能并存于同一个能区中，形成电子－空穴系统Ec1与Ec2能量相差一个Es ，前者的导带与后者的价带部分重叠，从而可能发生从半导体到金属的转变（4） 第Ⅲ类超晶格(HgTe/CdTe)宽带隙半导体CdTe 和零带隙半导体HgTe 构成的超晶格。
只有当超晶格的周期小于某一定值时才具有半导体特性，否则具有半金属特性。
超晶格能隙差由最低导带子能带和价带子能带的间距决定，价带能量不连续值近似为零，导带能量不连续值近似等于两种材料能隙之差。
（二）掺杂超晶格利用超薄层材料外延技术（MBE 或MOCVD ）生长具有量子尺寸效应的同一种半导体材料时，交替地改变掺杂类型的方法（即一层掺入N 型杂质，一层掺入P 型杂质），即可得到掺杂超晶格，又称为调制惨杂超晶格。
量子阱半导体激光器的的基本原理及其应用无研01 王增美（025310）摘要：本文主要阐述了量子阱及应变量子阱材料的能带结构，以及能态密度和载流子有效质量的变化对激光器阈值电流等参数的影响，简要说明了量子阱激光器中对光场的波导限制。
最后对量子阱半导体激光器的应用作了简要的介绍，其中重点是GaN 蓝绿光激光器的发展和应用。
引言半导体激光器自从1962年诞生以来，就以其优越的性能得到了极为广泛的应用，随着新材料新结构的不断涌现和制造工艺水平的不断提高，其各方面的性能也不断得到改善，应用范围也不在再局限于信息传输和信息存储，而是逐渐渗透到材料加工、精密测量、军事、医学和生物等领域，正在迅速占领过去由气体和固体激光器所占据的市场。
20世纪70年代的双异质结激光器、80年代的量子阱激光器和90年代出现的应变量子阱激光器是半导体激光器发展过程中的三个里程碑。
制作量子阱结构需要用超薄层的薄膜生长技术，如分子外延术（MBE ）、金属有机化合物化学气相淀积（MOCVD ）、化学束外延（CBE ）和原子束外延等。
我国早在1974年就开始设计和制造分子束外延（MBE ）设备，而直到1986年才成功的制造出多量子阱激光器，在1992年中科院半导体所（ISCAS ）使用国产的MBE 设备制成的GRIN-SCH InGaAs/GaAs 应变多量子阱激光器室温下阈值电流为1.55mA ，连续输出功率大于30mW ，输出波长为1026nm [4]。
量子阱特别是应变量子阱材料的引入减少了载流子的一个自由度，改变了K 空间的能带结构，极大的提高了半导体激光器的性能，使垂直腔表面发射激光器成为现实，使近几年取得突破的GaN 蓝绿光激光器成为新的研究热点和新的经济增长点，并将使半导体激光器成为光子集成（PIC ）和光电子集成（OEIC ）的核心器件。
减少载流子一个自由度的量子阱已经使半导体激光器受益匪浅，再减少一个自由度的所谓量子线（QL ）以及在三维都使电子受限的所谓量子点（QD ）将会使半导体激光器的性能发生更大的改善，这已经受到了许多科学家的关注，成为半导体材料的前沿课题。
