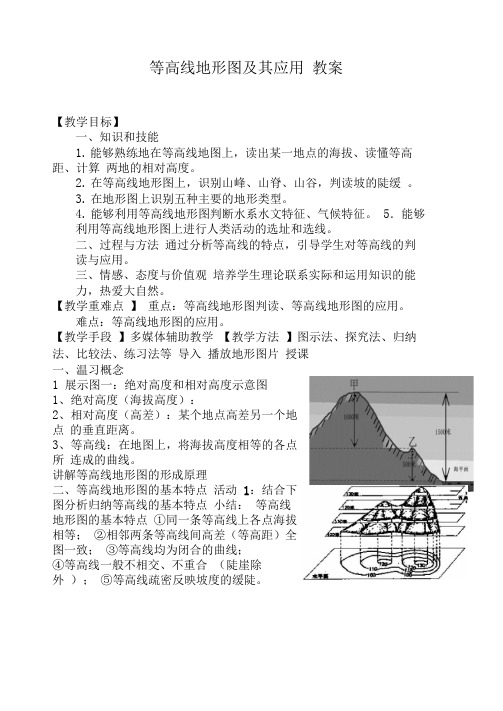

等高线地形图及其应用 教案 【教学目标】 一、知识和技能 1. 能够熟练地在等高线地图上，读出某一地点的海拔、读懂等高
距、计算 两地的相对高度。 2. 在等高线地形图上，识别山峰、山脊、山谷，判读坡的陡缓 。
3. 在地形图上识别五种主要的地形类型。
4. 能够利用等高线地形图判断水系水文特征、气候特征。 5．能够
利用等高线地形图上进行人类活动的选址和选线。 二、过程与方法 通过分析等高线的特点，引导学生对等高线的判读与应用。 三、情感、态度与价值观 培养学生理论联系实际和运用知识的能力，热爱大自然。 【教学重难点 】 重点：等高线地形图判读、等高线地形图的应用。 难点：等高线地形图的应用。 【教学手段 】多媒体辅助教学 【教学方法 】图示法、探究法、归纳法、比较法、练习法等 导入 播放地形图片 授课 一、温习概念 1 展示图一：绝对高度和相对高度示意图
1、绝对高度（海拔高度）：
2、相对高度（高差）：某个地点高差另一个地
点 的垂直距离。 3、等高线：在地图上，将海拔高度相等的各点
所 连成的曲线。 讲解等高线地形图的形成原理 二、等高线地形图的基本特点 活动 1：结合下图分析归纳等高线的基本特点 小结： 等高线地形图的基本特点 ①同一条等高线上各点海拔相等； ②相邻两条等高线间高差（等高距）全图一致； ③等高线均为闭合的曲线； ④等高线一般不相交、不重合 （陡崖除外 ）； ⑤等高线疏密反映坡度的缓陡。 三、等高线地形图的判读 活动 2： 分析等高线地形图地形部位，并说说你判断的理由及该地形的等 高线特征。 列表小结：
活动 3： 判读等高线地形图 例 1 ：说出下图表示的地形类型的名称，并说出字母所在地表示的地形名称
拓展延伸： 在等高线地形图上，火山口怎么表示？ 快乐驿站 ：下面是地质
勘探队员行进路线，谁能既快又准地说出行进 经过的地形部位。
地形 山顶
盆地 洼地 山脊 （分水
岭） 山谷 （河
测绘工程数字地形图测绘概述数字地形图是数字化的地形模型，是测绘工程中的重要组成部分。
数字地形图通过数字手段，将地面真实的地形特征以一定比例尺和精度，表现在平面上，呈现出三维地面地貌信息的二维表达形式。
数字地形图广泛应用于各种建设工程中，如城市规划、交通工程、水利工程、土地开发等。
本文将从数字地形图测绘的概念、应用、测绘技术等方面进行详细介绍。
数字地形图测绘的概念数字地形图是以数字高程模型为基础，经过计算机处理，形成的一幅具有真实地形特征的地图。
数字地形图是反映地貌的重要工具，能够反映地面高程变化情况，包括山、峰、谷、河、湖、沼泽、道路、建筑物等地理地貌要素，数字地形图十分逼真，可用于进行视觉分析、三维模拟等应用。
数字地形图测绘是利用测量仪器和计算方法，以一定的范围、比例尺和精度实现地形要素的测量和数据组织。
数字地形图的测绘过程需要遵循科学、规范和准确的原则，确保地图数据的准确性和完整性。
数字地形图测绘的应用数字地形图广泛应用于不同领域，具有高精度、高效率、高实时性等特点，主要应用于以下领域：城市规划数字地形图可以提供城市整体地形信息，为城市规划和土地利用提供基本数据和支撑，为市政建设、城市规划、环保等部门的工作提供数据依据，能够使用在地形分析、环境影响评价等方面。
交通工程数字地形图能够反映路径和地形特征等信息，供道路设计、隧道设计、桥梁设计等交通工程的细化设计提供基础数据和支撑。
水利工程数字地形图在水利工程中具有重要的应用价值，包括水库、水电站的工程设计，水环境分析等领域。
土地开发数字地形图在土地开发中具有重要的应用价值，可以为土地规划、土地评估、土地资源开发和利用提供基础数据和支撑。
数字地形图测绘的技术数字地形图的测绘技术是数字地形图制图的基础，数字地形图测绘的主要技术如下：建立基础资料数字地形图的测绘需要建立基础资料，包括高程基准面、坐标系统等，要保证基础资料的正确性和稳定性。
采集测量数据数字地形图测绘需要采集测量数据，可采用GPS定位、全站仪测量、激光扫描、航空摄影等多种测量方法。
等高线地形图的判读与应用等高线地形图判读是中学地理学习中的一处重点，更是难点，先试从难点突破方面做点总结，希望对学生有所帮助。
一、山脊和山谷的判断方法：图中AB线为山谷线，CD线为山脊线方法一：横向地势比较法如果对山脊和山谷作横向比较，即图中MN方向和XY方向，我们可以发现，山脊处（XY方向）为中间高两侧低；而山谷处（MN方向）为中间低两侧高。
结论：中间高两侧低——山脊；中间低两侧高——山谷。
方法二：纵向地貌比较法如果对山脊和山谷作纵向比较，即图中AB方向和CD方向，我们可以发现，山脊处（CD方向）等高线由高处弯向低处；而山谷处（AB方向）等高线由低处弯向高处。
结论：凸高为谷，凸低为脊。
战略通法：由等值线：“高高低低”判读：由高海拔（值）先低海拔（值）弯曲，说明此处高（值）（山丘）；由低海拔（值）向高海拔（值）弯曲，说明此处为低海拔（值）（山谷）二、等高线地形图中鞍部的剖面特征在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。
沿两座山峰连线方向看，两边高，中间低；沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
三、有关定量计算1．相对高度的计算:公式：（n－1）×Δd≤ΔH＜（n＋1）×Δd n：悬崖处重合的等高线条数Δd：等高距理解：2．悬崖绝对高度的计算（1）悬崖崖顶的绝对高度：大≤H＜大＋Δd 大：指重合等高线中高度最大的。
（2）悬崖崖底的绝对高度：小－Δd＜H≤小小：指重合等高线中高度最小的。
理解：【例题】下图为我国南方某地等高线，读图完成1-2题1．陡崖A处的高度为（）A．10米B．20米C．20米以上D．20米以下2．公路选择在该地形区通过的原因是（）A．该部位是山脊，地势较高B．该部位是山谷，工程量较小C．该部位是鞍部，地势较低D．该部位岩层软弱，易于开挖【解题】1、陡崖A处有3条等高线重合，根据计算公式可得到其相对高度为20~40米之间。
工程测量学习题第一章工程测量学概述1、土木工程建设分为几个阶段，在各个阶段测量工作的主要内容。
1)规划设计阶段主要是测绘地形图和纵横断面图2)施工建设阶段按照设计要求在实地准确地标定建（构）筑物各部分的平面位置和高程位置，作为施工和安装的依据3)竣工后运营管理阶段竣工测量以及为监视工程安全状况的变形监测与维修养护等测量工作。
2、工程测量研究对象及特点是什么？研究对象：建筑工程和机器设备特点：工程测量作用性强，研究具体几何实体的测量描绘和抽象几何实体的测设实现。
3、工程测量的任务。
\为各种服务对象提供测绘保障，满足他们所提出的各种要求4、工程测量发展的动力和方向。
动力：大型特种精密工程方向：精密工程测量第二章工程地形图的测绘和应用1、在工程建设中各个阶段使用地形图的区别。
规划设计阶段主要采用小比例尺地形图，如1:1万及以上，满足工程初步设计要求；施工建设阶段采用大比例尺地形图，如1:2000，提供详细的点位坐标；竣工阶段根据工程要求主要内容详测比例尺大些，次要内容简测相应比例尺小些。
2、给定一个测区范围，要求测绘该地区的大比例尺地形图，请给出全野外数字测图的方案、作业过程等。
1)项目概述：项目来源，内容，目的2）测区概况和已有资料情况3）执行标准和文件：法律法规等4）主要技术指标：坐标系统，比例尺等5）技术设计书编写6）控制测量7)野外数据采集8)地形图的编辑，整饰与输出9)质量检查与验收10)编写技术总结，提交相关资料3、水深地形图和陆地地形图的区别，深度基准的概念及确定。
如何设计测深线。
水深地形图是从水深来描述水下地面点的竖向位置陆地地形图是从高程来描述水下地面点的竖向位置深度基准面试水深计算的起算面。
从1956年开始我国采用理论深度基准面，在内河及湖泊采用最低水位，平均低水位或设计水位等作为深度基准面。
测深断面线的方向一般与河流主流或者岸线垂直，在河道转弯处，可布设成扇形。
测深断面线一般规定在图上每隔1-2cm布设一条，测深点的间距一般在图上为0.6-0.8cm4、竣工测量的目的1)在新建或扩建的工程中，为了检验设计的正确性，阐明工程竣工的最终成果2)为工程扩建或者改建提供依据3)为满足新建工程建成投产后进行生产管理和变形观测的需要。

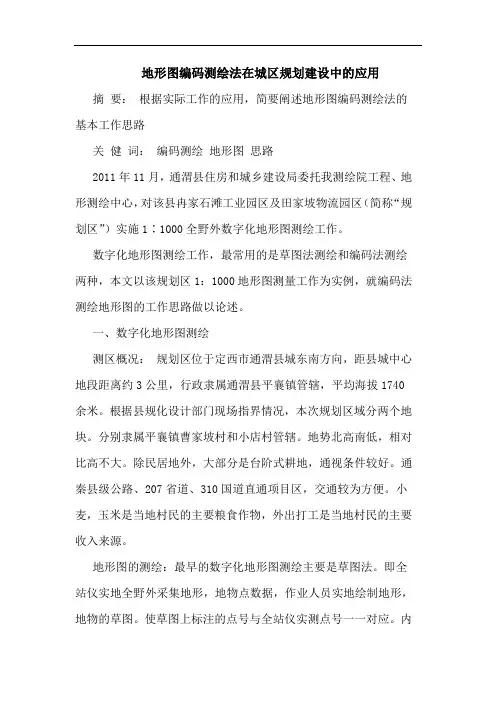

地形图编码测绘法在城区规划建设中的应用摘要：根据实际工作的应用，简要阐述地形图编码测绘法的基本工作思路关健词：编码测绘地形图思路2011年11月，通渭县住房和城乡建设局委托我测绘院工程、地形测绘中心，对该县冉家石滩工业园区及田家坡物流园区（简称“规划区”）实施1∶1000全野外数字化地形图测绘工作。
数字化地形图测绘工作，最常用的是草图法测绘和编码法测绘两种，本文以该规划区1：1000地形图测量工作为实例，就编码法测绘地形图的工作思路做以论述。
一、数字化地形图测绘测区概况：规划区位于定西市通渭县城东南方向，距县城中心地段距离约3公里，行政隶属通渭县平襄镇管辖，平均海拔1740余米。
根据县规化设计部门现场指界情况，本次规划区域分两个地块。
分别隶属平襄镇曹家坡村和小店村管辖。
地势北高南低，相对比高不大。
除民居地外，大部分是台阶式耕地，通视条件较好。
通秦县级公路、207省道、310国道直通项目区，交通较为方便。
小麦，玉米是当地村民的主要粮食作物，外出打工是当地村民的主要收入来源。
地形图的测绘：最早的数字化地形图测绘主要是草图法。
即全站仪实地全野外采集地形，地物点数据，作业人员实地绘制地形，地物的草图。
使草图上标注的点号与全站仪实测点号一一对应。
内业数据处理时，将导入电脑内的外业测量坐标数据，在常用的南方成图软件cass7.1绘图环境下，依照外业绘制的工作草图和标注点号，根据软件提供的强大功能，室内人工连成与实地相吻合的地形图。
虽说这种方法提高了成图工作效率，缩短了外业工作时间。
但内业工作量繁重。
一旦出现错、乱点号，内业数据处理人员更是苦不可言，相信作过这方面工作的同志都有亲身体会。
现阶段我测绘院应用的编码法数字化地形图测绘技术，就解决这一困绕多年的技术难题。
作者近两年来一直从事这方面的工作。
现根据工作应用的情况重点论述这一较为先进的测绘技术。
二、数字化测绘地形图的工作思路数字化成图，古名思义就是用数字的方法制作地形图。
建设工程地形图制图的关键技巧和要点在建设工程中，制图是一个重要的环节，它能够提供工程所在地的地形信息，帮助工程师更好地规划和设计。
因此，建设工程地形图制图的关键技巧和要点十分重要。
本文将介绍一些关键技巧和要点，以帮助读者更好地了解如何制作建设工程地形图。
其一，选取合适的比例尺。
建设工程地形图的比例尺应当根据实际情况进行选择，一般来说，较大的工程区域可选用较小的比例尺，以便更准确地显示细节。
而较小的工程区域则可选用较大的比例尺，以便更清晰地展示地形及其特征。
其二，准确测量地形数据。
制图的准确性在很大程度上取决于测量地形数据的准确性。
因此，在进行测量时要尽量使用精确的仪器和方法，以确保获取准确的地形数据。
同时，对于地形中的坡度、高程等特征，要进行仔细测量和记录，以便在制图过程中准确地展示。
其三，恰当选择地形符号和线型。
地形符号和线型是地形图中重要的元素，它们能够直观地表示地形及其特征。
在制图过程中，要根据实际情况选择适当的地形符号和线型，以确保地形图的可读性和表达能力。
其四，合理布局图面。
在制图时，要注意合理布局图面，这样可以使得地形图更具有艺术感和美观度。
可以通过合理的平面布局、符号和线型的组合等方式来达到这一目的。
同时，还应当考虑到地图的易读性和用户体验，以提供更好的制图效果。
其五，清晰标注地名和要素。
地名和要素的标注是建设工程地形图的重要组成部分。
在制图过程中，要清晰地标注地名和要素的名称，以便读者能够准确地理解地图内容。
同时，还要注意标注的字体大小、位置和颜色等因素，以提高地图的可读性。
其六，合理运用色彩。
色彩在地形图制作中起着重要的作用，它能够直观地表示地形和地貌特征。
在运用色彩时，要根据地形特征和制图目的进行选择，以达到更好的表达效果。
此外，还要注意色彩的搭配和使用，避免出现颜色过于鲜艳或过于暗淡的情况。
总之，在建设工程地形图制图过程中，要注意选取合适的比例尺、准确测量地形数据、恰当选择地形符号和线型、合理布局图面、清晰标注地名和要素，以及合理运用色彩。
