等高线地形图应用

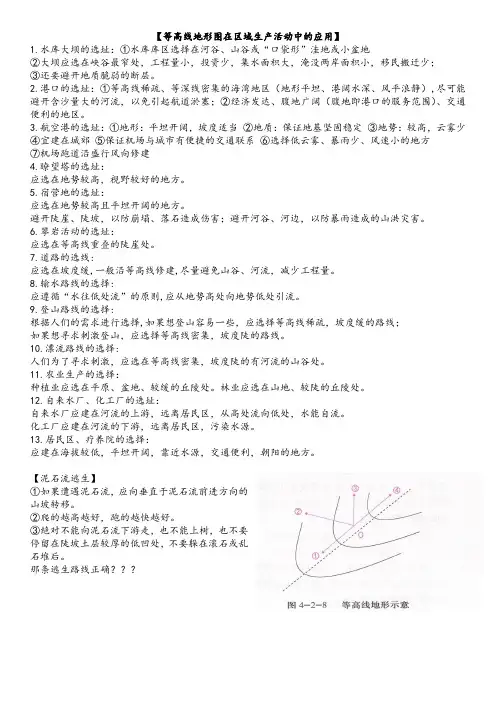

【等高线地形图在区域生产活动中的应用】1.水库大坝的选址：①水库库区选择在河谷、山谷或“口袋形”洼地或小盆地②大坝应选在峡谷最窄处，工程量小，投资少，集水面积大，淹没两岸面积小，移民搬迁少；③还要避开地质脆弱的断层。

2.港口的选址：①等高线稀疏、等深线密集的海湾地区（地形平坦、港阔水深、风平浪静）,尽可能避开含沙量大的河流，以免引起航道淤塞；②经济发达、腹地广阔（腹地即港口的服务范围）、交通便利的地区。

3.航空港的选址：①地形：平坦开阔，坡度适当②地质：保证地基坚固稳定③地势：较高，云雾少④宜建在城郊⑤保证机场与城市有便捷的交通联系⑥选择低云雾、暴雨少、风速小的地方⑦机场跑道沿盛行风向修建4.瞭望塔的选址：应选在地势较高，视野较好的地方。

5.宿营地的选址：应选在地势较高且平坦开阔的地方。

避开陡崖、陡坡，以防崩塌、落石造成伤害；避开河谷、河边，以防暴雨造成的山洪灾害。

6.攀岩活动的选址：应选在等高线重叠的陡崖处。

7.道路的选线:应选在坡度缓,一般沿等高线修建,尽量避免山谷、河流，减少工程量。

8.输水路线的选择:应遵循“水往低处流”的原则,应从地势高处向地势低处引流。

9.登山路线的选择:根据人们的需求进行选择,如果想登山容易一些，应选择等高线稀疏，坡度缓的路线；如果想寻求刺激登山，应选择等高线密集，坡度陡的路线。

10.漂流路线的选择:人们为了寻求刺激，应选在等高线密集，坡度陡的有河流的山谷处。

11.农业生产的选择：种植业应选在平原、盆地、较缓的丘陵处。

林业应选在山地、较陡的丘陵处。

12.自来水厂、化工厂的选址：自来水厂应建在河流的上游，远离居民区，从高处流向低处，水能自流。

化工厂应建在河流的下游，远离居民区，污染水源。

13.居民区、疗养院的选择：应建在海拔较低，平坦开阔，靠近水源，交通便利，朝阳的地方。

【泥石流逃生】①如果遭遇泥石流，应向垂直于泥石流前进方向的山坡转移。

②爬的越高越好，跑的越快越好。

等高线地形图的应用一、判断部位名称：山顶：等高线闭合，中间高四周低。

山脊：等高线向低处弯曲。

山谷：等高线向高处弯曲。

鞍部：两个相邻山顶的中间部分。

陡崖：等高线重合处。

二、比例尺问题：1.比例尺三种表示表示方式是数字式、线段式和文字式，比例尺三种表示方式间的相互转化。

2.比例尺公式的计算。

比例尺=图上距离/实地距离；图上距离=实地距离×比例尺；实地距离=图上距离/比例尺。

三．相对高度：标注在等高线上的数字，是该条等高线经过地的海拔高度，在同一条等线上，海拔高度相同；等高线地形图上，相邻两条等高线间的高程差叫等高距，同一副等高线地形图上等高距不变；相对高度为两地的海拔高度之差。

四．定方向：面对地图，上北下南，左西右东。

在此基础上，还可再分出东北、东南、西南、西北的方向。

在有指向标的地图上，要根据指向标来定方向。

在判别方向时，应采用平移指向标确定。

指向标的箭头所指方向为北方，但不一定指图的下方，因此，可以通过旋转，使箭头向上，再根据上北下南，左西右东来确定其他方向。

五．爬山运动：等高线稀疏，坡度缓和，易于爬山；等高线稠密，坡度陡峻，越难于爬山。

六．攀岩运动与观赏瀑布：攀岩与观赏瀑布最好选择在陡崖。

七．小河、水库与大坝：小河常形成与山谷之中，山脚的口袋型洼地、小盆地，因为有较大的集水面积适宜建设水库，大坝的坝址宜选择在河流流出的洼地或小盆地的最窄处，利于施工和减少工程量。

八．修路：沿等高线修筑，可减少修路的工程量，道路平坦,利于车辆行驶。

九．气温：读出任何两点的海拔高度，计算出这两点的相对高度，进一步求出它的气温差.海拔越高，气温越低，海拔每升高100米，气温下降0.6℃。

十.居民区：依山傍水、靠近水源、河段上游、地势平坦开阔、向阳坡、上风向、交通便利、远离污染源以减少大气和水体污染的地方。

十一.农业区：在山地或坡度较陡的地方，以发展生态林为主；在丘陵或坡度较缓的地方，以发展经济林为主；发展粮食作物和蔬菜、花卉生产应在坡度平缓且最好有灌溉水源的地方；例一.甲、乙两山顶的图上距离是5厘米，则其实地距离是米。

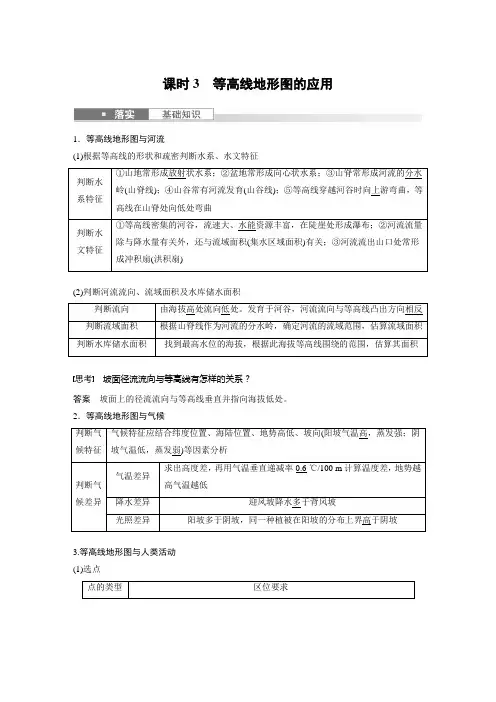

课时3等高线地形图的应用1．等高线地形图与河流(1)根据等高线的形状和疏密判断水系、水文特征判断水系特征①山地常形成放射状水系；②盆地常形成向心状水系；③山脊常形成河流的分水岭(山脊线)；④山谷常有河流发育(山谷线)；⑤等高线穿越河谷时向上游弯曲，等高线在山脊处向低处弯曲判断水文特征①等高线密集的河谷，流速大、水能资源丰富，在陡崖处形成瀑布；②河流流量除与降水量有关外，还与流域面积(集水区域面积)有关；③河流流出山口处常形成冲积扇(洪积扇)(2)判断河流流向、流域面积及水库储水面积判断流向由海拔高处流向低处。

发育于河谷，河流流向与等高线凸出方向相反判断流域面积根据山脊线作为河流的分水岭，确定河流的流域范围，估算流域面积判断水库储水面积找到最高水位的海拔，根据此海拔等高线围绕的范围，估算其面积思考坡面径流流向与等高线有怎样的关系？答案坡面上的径流流向与等高线垂直并指向海拔低处。

2．等高线地形图与气候判断气候特征气候特征应结合纬度位置、海陆位置、地势高低、坡向(阳坡气温高，蒸发强；阴坡气温低，蒸发弱)等因素分析判断气候差异气温差异求出高度差，再用气温垂直递减率0.6 ℃/100 m计算温度差，地势越高气温越低降水差异迎风坡降水多于背风坡光照差异阳坡多于阴坡，同一种植被在阳坡的分布上界高于阴坡3.等高线地形图与人类活动(1)选点点的类型区位要求水库坝址：①选在两侧等高线密集的河流峡谷出口最窄处，理由是该处筑坝工程量小、造价低、库区容水量大；②应避开喀斯特地貌区、地质断裂带，并考虑移民、生态环境等问题。

库区：宜选在河谷、山谷地区，或“口袋”形的洼地或小盆地，以保证有较大的集水面积和库容港口①应建在等高线稀疏、等深线密集的海湾地区，避开含沙量大的河流，以免引起航道淤塞；②要建在经济发达、腹地广阔的地区。

图中丙处筑港最佳，理由是：丙在海湾内，可避风浪；且等深线较密集，水深；陆上地势平坦开阔，利于建港宿营地①应避开河谷、河边，以防暴雨造成的山洪暴发；②避开陡坡、陡崖，以防崩塌、落石造成伤害；③应选在地势较高的缓坡或较平坦的鞍部宿营。

等高线地形图的应用
①选“点”：要根据要求考虑点的位置，海拔及其周围的环境等。

如选择气象观测站，就要选择地势适中，地面较开阔，周围没有或很少有其他地带事物屏障的地点较合适。

②选“线”：主要有交通线（公路、铁路）、引水线、输油管线等。

Ⅰ选择交通路线的基本要求：利用有利的地形地势，既要考虑距离长短，又要考虑路线平衡（间距、坡度等），一般是在两条等高线间绕行，只有必要时才可穿过一两条等高线；尽可能少地通过河流，以减少施工难度和投资；避免通过断崖、沼泽地、沙漠地段。

Ⅱ在选择引水路线时，不要仅仅被距离地稍近或稍远所迷惑，而应当考虑水从高处往低处流这一关键，以确定较合适的引水路线。

Ⅲ选择输油管线，要考虑线路尽可能短，还要考虑应尽量避免通过山脉、大河等。

③选“面”：主要有确定水库汇水面积及坝址，选择适宜开辟梯田的地区，选定工业区和居民区等。

Ⅰ选择修建水库方案时，要考虑库址、坝址及修建水库后是否需要移民等。

在不考虑地质等条件下，一般选择有较大集水区的盆地（洼地）地区，即“口袋形”的地区，“口小”利于建坝；“袋大”腹地宽阔，库容量大。

这里还要注意修建水库时，其水源要较充足。

Ⅱ开辟梯田，应选择在坡度平缓，有灌溉水源及其附近修建水库后，不能被淹没等条件的地区。

Ⅲ选定工业区和居民区可考虑以下几个方面：
第一，工业区宜建在矿产资源丰富地区，有什么原料，宜发展什么工业。

第二，交通便利，就近水源，以便提供充足的燃料、用水和运输便利。

第三，选定在较开阔的地形区内（缓坡）可有发展前景。

第四，工业区建在下风向，下河源，而居民区应建在向阳坡，上风向，上河源，以减少大气和水体污染。

等高线地形图的应用(1)确定水库及坝址的位置。

要考虑是否需要移民、水分是否充足等。

在不考虑地质等条件下，水库库区宜选在河谷、山谷地区或选在“口袋形”的洼地或小盆地，这些地区不仅库容大，而且有较大的集水面积。

坝址应选在河流流出洼地呀小盆地河道最窄处。

(2)确定铁路、公路线。

一般情况下，利用有利的地形地势，选择坡度较缓、线路平稳、距离较短、弯道较少的线路为好。

一般在两条等高线之间绕行，只有必要时才可穿过一二条等高线;尽量少通过河流、少建桥梁;避免通过沼泽、断崖等。

(3)工业区位的选择。

工业区位的确定要从多方面进行分析：从经济效益考虑，要尽量接近原料、燃料、水源等资源产地，有便利的交通条件和销售市场。

化工厂、炼油厂等既污染水源，又污染大气，所以要选择河流下游，常年主导风的下风向或当地最小风频风向的上风向;产生固体废气物的工厂应远离居民区和农田，并且也要结合地质地形条件，宜放在地基坚实，等高线间距较大的地形平坦开阔的地方;若是电子、半导体、感光器材厂等需要建在空气清洁、环境优美的地点。

(4)农业生产布局。

根据等高线地形图反映的地形类型、地势起伏、坡度缓急，结合气候和水源条件，因地制宜地提出农林牧渔业合理布局的方案。

如：开辟梯田，应选择坡度和缓、有灌溉水源及附近修建水库后，未被淹没的地方等。

(5)判读分析与地形有关的地理知识。

分析某地气候特点，应结合该地地理纬度、地势高低起伏、山脉走向、阴、阳坡、距离海洋远近等条件进行综合分析。

(6)判断水系水文特征。

水系特征：山地常形成放射状不系;盆地常形成向心状水系;山脊形成河流的分水岭(山脊处等高线弯曲最大点的连线);山谷常有河流发育，等高线穿越河谷时向上游方向弯曲，即河流流向与等高线凸出方向相反。

水文特征：等高线密信的河谷，河流流速大，陡崖处有时形成瀑布;河流的流量还与流域面积(集水区域面积)和流域内降水量(内流区域的融冰或融雪量)有关;河流流出山口常形成冲积扇。

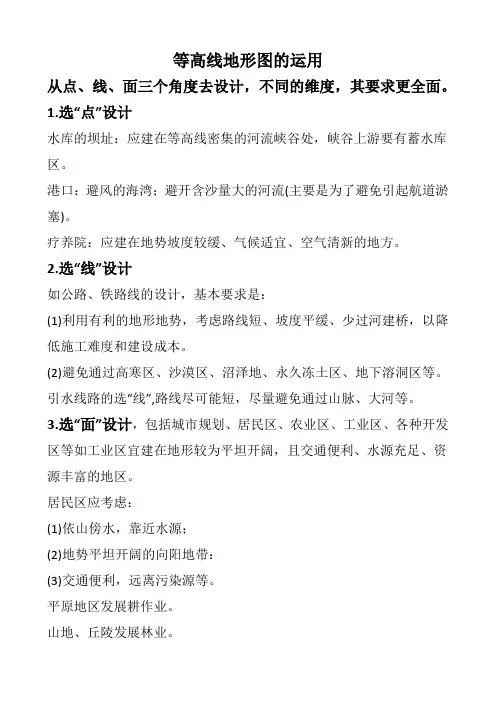

等高线地形图的运用
从点、线、面三个角度去设计，不同的维度，其要求更全面。

1.选“点”设计
水库的坝址：应建在等高线密集的河流峡谷处，峡谷上游要有蓄水库区。

港口：避风的海湾；避开含沙量大的河流(主要是为了避免引起航道淤塞)。

疗养院：应建在地势坡度较缓、气候适宜、空气清新的地方。

2.选“线”设计
如公路、铁路线的设计，基本要求是：
(1)利用有利的地形地势，考虑路线短、坡度平缓、少过河建桥，以降低施工难度和建设成本。

(2)避免通过高寒区、沙漠区、沼泽地、永久冻土区、地下溶洞区等。

引水线路的选“线”,路线尽可能短，尽量避免通过山脉、大河等。

3.选“面”设计，包括城市规划、居民区、农业区、工业区、各种开发区等如工业区宜建在地形较为平坦开阔，且交通便利、水源充足、资源丰富的地区。

居民区应考虑：
(1)依山傍水，靠近水源；
(2)地势平坦开阔的向阳地带：
(3)交通便利，远离污染源等。

平原地区发展耕作业。

山地、丘陵发展林业。

高中地理等高线地形图的特点判读方法及应用一、等高线图的基本特点1、同一条等高线上高度相等。

2、等高距全图一致。

3、等高线均为闭合曲线，只是有的不能在一幅图上完全呈现出来。

4、等高线一般不相交、不重叠，但在悬崖峭壁处，等高线可以重合。

5、等高线疏密反映坡度陡缓，而等高线之间间距愈大，等高线愈稀疏，则坡度愈缓。

6、等高线与山脊、山谷线重直相交，等高线穿过河谷时，向上游弯曲，成为“V”字形。

7、示坡线表示坡降方向，它总是指向海拔较低的方向。

二、判读方法(一)判读等高线的数值。

1、计算两点的相对高度和温度差。

读出任何两点的海拔高度，计算出这两点的相对高度，还可以进一步求出它的气温差(每升高100m，气温下降0.6°C)。

2、估算陡崖的相对高度。

等高线重叠或相交的地方，表示为陡崖。

陡崖的相对高度为:(n-1)d≤H<(n+1)d其中n为两地不同等高线的条数，d为等高距。

3、判别局部小范围闭合等高线的高度。

如不在正常范围内，则判别规律为“低于低值，高于高值”，即如果闭合等高线海拔与两侧等高线中较低的海拔相等，则闭合区域内的海拔低于这条等高线的海拔，此地可能为小盆地;如果闭合等值线海拔与两侧等高线中较高的海拔相等，则闭合区域内海拔高于这条等高线的海拔，此地可能为小山峰。

4、计算两点相对高度的范围。

(1)确定两点的海拔高度的范围。

(2)确定最大可能值和最小可能值。

(二)判读等高线的形状特征。

1、根据等高线疏密，判断坡度陡缓。

等高线稀疏的地方表示缓坡，密集的地方表示陡坡，间隔相等的地方表示均匀坡，等高线上疏下密表示凸形坡，等高线上密下疏表示凹形坡。

2、等高线的数值由中心向四周降低，表示为山地或丘陵。

3、等高线的数值由中心向四周升高，表示为盆地。

4、等高线的凸出部分指向低处表示山脊，其最大弯曲处的点的连线，表示为山脊线，也叫分水线。

5、等高线凸出部分指向高处，表示为山谷，其最大弯曲处点的连线，表示为山谷线，也叫集水线。

等高线地形图应用—判断坡度陡缓影响因素：比例尺、等高距、等高线的疏密规律：比例尺、等高距相同：等高线密→坡陡；等高线疏→坡缓等高距、等高线疏密相同：比例尺大→坡陡；比例尺小→坡缓比例尺、等高线疏密相同：等高距大→坡陡；等高距小→坡缓规律公式化：如图图中h表示等高距，d表示相邻两条等高线之间的距离（图上距离），α表示坡度角。

tanα=h/d实再假设比例尺为l，l=图上距离/实地距离，可以写成l=d图/d实。

d 实=d图/l，所以tanα=hl/d图。

图中h表示等高距，d表示相邻两条等高线之间的距离（图上距离），α表示坡度角。

tanα=h/d实再假设比例尺为l，l=图上距离/实地距离，可以写成l=d图/d实。

d 实=d图/l，所以tanα=hl/d图。

规律一：比例尺l、等高距h相同：用tanα=hl/d图，在h和l 都相同的情况下，d图越小说明等高线密→tanα越大→坡陡d图越大说明等高线疏→tanα越小→坡缓如下题中第2小题：读图，完成1 ～ 3题。

1.图示区域内最大高差可能为（）A．50m B．55m C．60m D．65m2.:图中①②③④附近河水流速最快的是（）A．① B．② C．③ D．④3．在图示区域内拟建一座小型水库，设计坝高约13m。

若仅考虑地形因素，最适宜建坝处的坝顶长度约（）A．15m B．40m C．65m D．90m答案：1C2C3B规律二：等高距h、等高线疏密d相同：用tanα=hl/d图，在h 和d图都相同的情况下，比例尺l大→tanα越大→坡陡比例尺l小→tanα越小→坡缓如第4题4.下面四幅等高线地形图中等高距相同，水平比例尺不同，坡度最陡的是（）A． B． C． D．在图幅相同和等高距h相同、等高线疏密程度d相同的条件下，比较四幅图的比例尺l，选项B的比例尺l最大，表示的范围应越小，内容越详细，坡度越大．因此判定选项B符合题意，选项A、C、D不符合题意．故选：B．规律三：比例尺l、等高线疏密d相同：用tanα=hl/d图，在l 和d图都相同的情况下，等高距h大→tanα越大→坡陡等高距h小→tanα越小→坡缓5.下图中坡度最陡的是A B C D规律四：图幅相同，等高线疏密d相同：用tanα=hl/d图，在l 和d图都不相同的情况下，等高距h和比例尺I的积（分子）大→tanα越大→坡陡等高距h和比例尺I的积（分子）小→tanα越小→坡缓如下题中的第6小题读等高线地形图（单位：米），完成下列各题。
