等高线地形图的应用

等高线地形图有何应用？汤鸿发布时间： 2009-7-8 18:37:511.水库建设：要考虑库址、坝址及修建水库后是否需要移民等①水库库址的选择：河谷、山谷地区洼地或小盆地“口袋形”的地区，集水面积大，库容量大②坝址的选择：选在峡谷地段，避开断层、喀斯特地貌等，防止诱发水库地震；水平距离窄，垂直落差大，利于建坝，工程量小，工程造价低；（依等高线高程定坝高、水平距离定坝长）③考虑占地搬迁状况，尽量少淹没良田和村镇，移民数量少。

④还要注意修建水库时，水源要较充足。

2. 交通运输线路（铁路、公路）选择某地的理由：选址：①坡度平缓，少占农田，距离较短，尽量避开陡崖；②沿等高线修建③翻山时应选择缓坡，并通过鞍部理由：①沿等高线修建，建设周期短，工程量小，投资少，成本低；②地形坡度和缓，路面平坦，道路质量好，行车安全；③线路要短，尽量少占农田3. 确定某地为盆地，判断理由：河流向中部汇集，表明地势中间低，四周高.4.引水工程选择某地的理由：①由高出往低处引水，河水可顺地势自流；②引水线路尽可能短，尽量避免通过山脊障碍5.选择某地为梯田的理由：该地地势平缓，坡度较小，在此开垦梯田，既扩大耕地面积，又利于水土保持，达到生态、经济、社会效益的统一，实现可持续发展.6.建港口、海滨浴场港口选址：等深线密集、避风的海湾，避开含沙量大的河流。

选址理由：等深线密集，水深；有避风的港湾，利于船舶停泊；避开含沙量大的河流，避免河道淤塞浴场一般选在等深线稀疏、水浅的海滨缓坡，沙滩广布的沙岸。

7.建疗养院选址：一般选在城郊山地向阳坡，有林木覆盖，空气清新的地方。

原因：阳光充足、通风条件好、温度湿度适宜8.坡度问题：一看等高线疏密，密集的地方坡度陡，稀疏的地方坡度缓；例：登山选择某线路，原因：该地等高线稀疏，地形坡度较小，爬坡容易.9. 通视问题：通过作地形剖面图来解决，如果过已知两点作的地形剖面图无山地或山脊阻挡，则两地可互相通视；注意凸坡（等高线上疏下密）不可见，凹坡（等高线上密下疏）可见；注意题中要求，分析图中景观图是仰视或俯视可见。

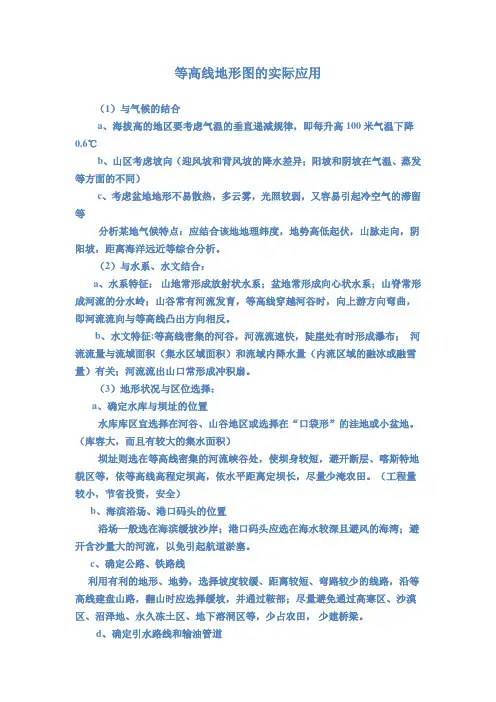

等高线地形图的实际应用（1）与气候的结合a、海拔高的地区要考虑气温的垂直递减规律，即每升高100米气温下降0.6℃b、山区考虑坡向（迎风坡和背风坡的降水差异；阳坡和阴坡在气温、蒸发等方面的不同）c、考虑盆地地形不易散热，多云雾，光照较弱，又容易引起冷空气的滞留等分析某地气候特点：应结合该地地理纬度，地势高低起伏，山脉走向，阴阳坡，距离海洋远近等综合分析。

（2）与水系、水文结合：a、水系特征：山地常形成放射状水系；盆地常形成向心状水系；山脊常形成河流的分水岭；山谷常有河流发育，等高线穿越河谷时，向上游方向弯曲，即河流流向与等高线凸出方向相反。

b、水文特征:等高线密集的河谷，河流流速快，陡崖处有时形成瀑布；河流流量与流域面积（集水区域面积）和流域内降水量（内流区域的融冰或融雪量）有关；河流流出山口常形成冲积扇。

（3）地形状况与区位选择：a、确定水库与坝址的位置水库库区宜选择在河谷、山谷地区或选择在“口袋形”的洼地或小盆地。

（库容大，而且有较大的集水面积）坝址则选在等高线密集的河流峡谷处，使坝身较短，避开断层、喀斯特地貌区等，依等高线高程定坝高，依水平距离定坝长，尽量少淹农田。

（工程量较小，节省投资，安全）b、海滨浴场、港口码头的位置浴场一般选在海滨缓坡沙岸；港口码头应选在海水较深且避风的海湾；避开含沙量大的河流，以免引起航道淤塞。

c、确定公路、铁路线利用有利的地形、地势，选择坡度较缓、距离较短、弯路较少的线路，沿等高线建盘山路，翻山时应选择缓坡，并通过鞍部；尽量避免通过高寒区、沙漠区、沼泽地、永久冻土区、地下溶洞区等，少占农田，少建桥梁。

d、确定引水路线和输油管道引水路线尽可能短，尽量避免通过山脊等障碍，并利用地势，使水自流。

输油路线尽可能短，尽量避免通过山脉、大河等。

e、进行农业区规划根据等高线地形图反映出来的地貌类型、地势起伏、坡度陡缓，结合气候和水源条件，因地制宜地提出农林牧副渔业布局方案。

例如，平原宜发展种植业；山区宜发展林业、牧业。

考点03 等高线地形图的判读及应用考点热度★★★☆☆1．等高线地形图（1）等高线、海拔和相对高度①等高线：在地形图上把海拔相同的点连接而成的线。

②海拔（绝对高度）：地面某一地点高出海平面的垂直距离。

如图，C、F两点的海拔分别为800米、600米。

③相对高度：地面某个地点高出另一地点的垂直距离。

如图，C、F两点的相对高度为200米。

（2）地形部位部位地形判读方法（等高线特征）剖面图示意A 山顶等高线闭合，等高线数值内高外低（一般图中有黑三角图例标注）B 山谷等高线向数值增大的方向弯曲，谷线低于两侧C 山脊等高线向数值减小的方向弯曲，脊线高于两侧D 陡崖多条海拔不同的等高线重合，一般图用“”符号表示E 鞍部两侧均为闭合的等高线的山顶，中间相对较低等高线与山脊线或山谷线垂直相交。

山脊线（如C处虚线）为流域的分水线，山谷线（如B处虚线）为河流的集水线，且山谷处河流的流向与等高线凸向相反。

2．地形剖面图：可以直观地反映出沿剖面线地势高低起伏的变化状况和坡度大小的状况。

考向一等高线地形图中地形部位和基本地形类型的判断1．判断地形部位根据等高线的弯曲和延伸方向、数值大小，可判断出山峰、盆地、山脊、山谷、鞍部、陡崖等地形部位。

如下图所示：2．判断基本地形类型地形类型等高线特征平原海拔在200米以下，等高线稀疏，较为平直丘陵海拔在500米以下，相对高度小于100米，等高线稀疏，弯折部分较和缓山地海拔在500米以上，相对高度大于100米，等高线较密集，河谷转折呈“V”字形高原海拔高度大（1 000米以上），相对高度小，等高线在边缘十分密集，而顶部明显稀疏盆地海拔没有一定标准，四周等高线较密集，数值大；中间等高线较稀疏，数值小海岸线0米等高线表示海平面，一般表示海岸线下图为某地区等高线（单位：m）图。

据此回答1—2题。

1．图中两条400米等高线之间部分表示的地形单元是A．山脊B．陡崖C．断块山脉D．峡谷2．图中310米等高线相邻的灰色部分最可能是①崩塌堆积物②突出小基岩③河中的沙洲④低矮的山丘A．①②B．②③C．③④D．①④【答案】1．D 2．A考向二等高线地形图中的常见计算和数值判断1．计算两地间的相对高度从等高线图上读出任意两点的海拔，就可以计算这两点的相对高度：H相＝H高－H低。

等高线地形图的应用
①选“点”：要根据要求考虑点的位置，海拔及其周围的环境等。

如选择气象观测站，就要选择地势适中，地面较开阔，周围没有或很少有其他地带事物屏障的地点较合适。

②选“线”：主要有交通线（公路、铁路）、引水线、输油管线等。

Ⅰ选择交通路线的基本要求：利用有利的地形地势，既要考虑距离长短，又要考虑路线平衡（间距、坡度等），一般是在两条等高线间绕行，只有必要时才可穿过一两条等高线；尽可能少地通过河流，以减少施工难度和投资；避免通过断崖、沼泽地、沙漠地段。

Ⅱ在选择引水路线时，不要仅仅被距离地稍近或稍远所迷惑，而应当考虑水从高处往低处流这一关键，以确定较合适的引水路线。

Ⅲ选择输油管线，要考虑线路尽可能短，还要考虑应尽量避免通过山脉、大河等。

③选“面”：主要有确定水库汇水面积及坝址，选择适宜开辟梯田的地区，选定工业区和居民区等。

Ⅰ选择修建水库方案时，要考虑库址、坝址及修建水库后是否需要移民等。

在不考虑地质等条件下，一般选择有较大集水区的盆地（洼地）地区，即“口袋形”的地区，“口小”利于建坝；“袋大”腹地宽阔，库容量大。

这里还要注意修建水库时，其水源要较充足。

Ⅱ开辟梯田，应选择在坡度平缓，有灌溉水源及其附近修建水库后，不能被淹没等条件的地区。

Ⅲ选定工业区和居民区可考虑以下几个方面：
第一，工业区宜建在矿产资源丰富地区，有什么原料，宜发展什么工业。

第二，交通便利，就近水源，以便提供充足的燃料、用水和运输便利。

第三，选定在较开阔的地形区内（缓坡）可有发展前景。

第四，工业区建在下风向，下河源，而居民区应建在向阳坡，上风向，上河源，以减少大气和水体污染。

等高线地形图的应用(1)确定水库及坝址的位置。

要考虑是否需要移民、水分是否充足等。

在不考虑地质等条件下，水库库区宜选在河谷、山谷地区或选在“口袋形”的洼地或小盆地，这些地区不仅库容大，而且有较大的集水面积。

坝址应选在河流流出洼地呀小盆地河道最窄处。

(2)确定铁路、公路线。

一般情况下，利用有利的地形地势，选择坡度较缓、线路平稳、距离较短、弯道较少的线路为好。

一般在两条等高线之间绕行，只有必要时才可穿过一二条等高线;尽量少通过河流、少建桥梁;避免通过沼泽、断崖等。

(3)工业区位的选择。

工业区位的确定要从多方面进行分析：从经济效益考虑，要尽量接近原料、燃料、水源等资源产地，有便利的交通条件和销售市场。

化工厂、炼油厂等既污染水源，又污染大气，所以要选择河流下游，常年主导风的下风向或当地最小风频风向的上风向;产生固体废气物的工厂应远离居民区和农田，并且也要结合地质地形条件，宜放在地基坚实，等高线间距较大的地形平坦开阔的地方;若是电子、半导体、感光器材厂等需要建在空气清洁、环境优美的地点。

(4)农业生产布局。

根据等高线地形图反映的地形类型、地势起伏、坡度缓急，结合气候和水源条件，因地制宜地提出农林牧渔业合理布局的方案。

如：开辟梯田，应选择坡度和缓、有灌溉水源及附近修建水库后，未被淹没的地方等。

(5)判读分析与地形有关的地理知识。

分析某地气候特点，应结合该地地理纬度、地势高低起伏、山脉走向、阴、阳坡、距离海洋远近等条件进行综合分析。

(6)判断水系水文特征。

水系特征：山地常形成放射状不系;盆地常形成向心状水系;山脊形成河流的分水岭(山脊处等高线弯曲最大点的连线);山谷常有河流发育，等高线穿越河谷时向上游方向弯曲，即河流流向与等高线凸出方向相反。

水文特征：等高线密信的河谷，河流流速大，陡崖处有时形成瀑布;河流的流量还与流域面积(集水区域面积)和流域内降水量(内流区域的融冰或融雪量)有关;河流流出山口常形成冲积扇。

等高线地形图的判读及应用等值线图是中学地图中较为普遍的一种专题地图，常见的有等高线图、等温线图、等降水量线图、等压线图等。

是历年高考的必考内容。

一、等高线图的判读与应用用等高线表示的地形一般有：山顶、山脊、山谷、鞍部、陡崖、缓坡、陡坡和洼地，但容易忽视的是利用等高线数值来判断山地、丘陵、高原等地形类型。

（一）判读规律1 ．根据等高线地形图的数值（海拔高度）大致判断地形类型。

①海拔在200 米以下一般为平原。

②海拔在500 米以下，相对高度小于100 米为丘陵。

③海拔在500 米以上，相对高度在100 米以上为山地。

④海拔在500 米以上，相对高度小，等高线在边缘部分十分密集，而顶部稀疏为高原。

2 ．当等高线是封闭的曲线时，凡内高外低的为山顶，如图一中A 处，凡外高内低的为洼地，如图一 B 处。

3 ．凡等高线重合，并用锯齿状表示的为陡崖，如图一中的C 处。

悬崖的相对高度可用公式计算：（n-1）d≤H<(n+1)d（n为重合的等值线条数，d为相邻两条等值线数值差）。

4 ．两个山顶之间的两组等高线相对凸出部分表示的鞍部，如图一中的 D 处。

5 ．等高线从高出向低处凸出的为山脊，最大弯曲处的连线是脊线，也叫分水岭，如图一中的MN 。

6 ．等高线从低处向高处凸出的为山谷，等高线最大弯曲处连线就是山谷线，也叫集水线，如图一中的HI 。

7 ．等高线密集处为陡坡，如图一中的E 处，等高线稀疏处为缓坡，如图一中的F 处。

注意判断坡度时还要看比例尺、等值线的等距值等。

8 ．有的等高线地形图上没有数据，而是用示坡线表示。

如图二A 为山顶，图三B 处为盆地。

（二）实际应用1．判断地形、地貌，如：平原，高原，丘陵，盆地，鞍部，山脊，山谷，悬崖等2.、判断坡的陡、缓3.、计算高差，估算某点高度，算悬崖高度，计算温差（n－1）×⊿h≤H＜(n﹢1)×⊿h4、判断地势，及河流流向5、绘制等高线剖面图，视线障碍问题；①地形剖面图的绘制基本方法：A确定剖面线：在等高线地形图上，选出需要了解的区间并定出两个端点。
