等高线地形图的判读与应用等高线地形图是一种重要的地图类型，也是历年高考的高频考点，因为它可以充分考查学生的空间概念、空间想象以及分析计算能力。
要突破等高线地形图这一难点，需要理解等高线地形图的基本特征，掌握判读技巧，达到灵活应用。
一、等高线地形图的特征1.同一条等高线上的各点等高，并以海平面作为零米（要诀：同线等高）2.等高距（指两条相邻等高线之间的高度差）全图一致（要诀：同图等距）3.两条等高线绝不能相交一般情况下，同一地点不会有两个高度。
但在垂直壁立的峭壁悬崖，等高线可以重合。
（要诀：重叠为崖）4.等高线疏密反映坡度缓陡等高线稀疏的地方表示缓坡，密集的地方表示陡坡。
（要诀：密陡疏缓）5.等高线与山脊线或山谷线垂直相交等高线穿过山脊线时，山脊线两侧的等高线略呈平行状。
等高线穿过山谷线（或集水线）时，向上游弯曲，成反V字形。
即等高线凸向低处则为山脊；等高线凸向高处则为山谷。
（要诀：凸低为脊、凸高为谷）6.相邻等高线间的地点海拔取值介于两等高线数值之间（要诀：大于小数、小于大数）7.两条等高线之间的闭合曲线，内部数值大小遵循“大于大数或小于小数”的法则（要诀：大于大数或小于小数）二、等高线地形图的判读1. 判读海拔高度和气温（1）某地在某条等高线上，即可读出该地的海拔高度。
（2）若不在等高线上，则此处海拔是一个范围。
（3）每升高100米，气温下降0.6℃。
2. 两条等高线之间的闭合区域：利用“大于大数或小于小数”原则如果闭合等高线的高度值与两侧等高线中的较低高度值相等，则闭合区域内的高度低于其等高线的高度值；如果闭合等高线的高度值与两侧等高线中的较高高度值相等，则闭合区域内的高度高于其等高线的高度值。
如右图为等高线地形图，A区域高度小于700米，则为洼地；B区域高度大于900米，则为山丘。
3. 判别地势可根据海拔判别。
有的等高线地形图上没有数据，而是用示坡线表示。
示坡线也叫降坡线，表示降坡方向即总是指向海拔较低的方向。
等高线地形图的判读及应用等值线图是中学地图中较为普遍的一种专题地图，常见的有等高线图、等温线图、等降水量线图、等压线图等。
是历年高考的必考内容。
一、等高线图的判读与应用用等高线表示的地形一般有：山顶、山脊、山谷、鞍部、陡崖、缓坡、陡坡和洼地，但容易忽视的是利用等高线数值来判断山地、丘陵、高原等地形类型。
（一）判读规律1 ．根据等高线地形图的数值（海拔高度）大致判断地形类型。
①海拔在200 米以下一般为平原。
②海拔在500 米以下，相对高度小于100 米为丘陵。
③海拔在500 米以上，相对高度在100 米以上为山地。
④海拔在500 米以上，相对高度小，等高线在边缘部分十分密集，而顶部稀疏为高原。
2 ．当等高线是封闭的曲线时，凡内高外低的为山顶，如图一中A 处，凡外高内低的为洼地，如图一 B 处。
3 ．凡等高线重合，并用锯齿状表示的为陡崖，如图一中的C 处。
悬崖的相对高度可用公式计算：（n-1）d≤H<(n+1)d（n为重合的等值线条数，d为相邻两条等值线数值差）。
4 ．两个山顶之间的两组等高线相对凸出部分表示的鞍部，如图一中的 D 处。
5 ．等高线从高出向低处凸出的为山脊，最大弯曲处的连线是脊线，也叫分水岭，如图一中的MN 。
6 ．等高线从低处向高处凸出的为山谷，等高线最大弯曲处连线就是山谷线，也叫集水线，如图一中的HI 。
7 ．等高线密集处为陡坡，如图一中的E 处，等高线稀疏处为缓坡，如图一中的F 处。
注意判断坡度时还要看比例尺、等值线的等距值等。
8 ．有的等高线地形图上没有数据，而是用示坡线表示。
如图二A 为山顶，图三B 处为盆地。
（二）实际应用1．判断地形、地貌，如：平原，高原，丘陵，盆地，鞍部，山脊，山谷，悬崖等2.、判断坡的陡、缓3.、计算高差，估算某点高度，算悬崖高度，计算温差（n－1）×⊿h≤H＜(n﹢1)×⊿h4、判断地势，及河流流向5、绘制等高线剖面图，视线障碍问题；①地形剖面图的绘制基本方法：A确定剖面线：在等高线地形图上，选出需要了解的区间并定出两个端点。
等高线地形图的判读与应用等高线地形图判读是中学地理学习中的一处重点，更是难点，先试从难点突破方面做点总结，希望对学生有所帮助。
一、山脊和山谷的判断方法：图中AB线为山谷线，CD线为山脊线方法一：横向地势比较法如果对山脊和山谷作横向比较，即图中MN方向和XY方向，我们可以发现，山脊处（XY方向）为中间高两侧低；而山谷处（MN方向）为中间低两侧高。
结论：中间高两侧低——山脊；中间低两侧高——山谷。
方法二：纵向地貌比较法如果对山脊和山谷作纵向比较，即图中AB方向和CD方向，我们可以发现，山脊处（CD方向）等高线由高处弯向低处；而山谷处（AB方向）等高线由低处弯向高处。
结论：凸高为谷，凸低为脊。
战略通法：由等值线：“高高低低”判读：由高海拔（值）先低海拔（值）弯曲，说明此处高（值）（山丘）；由低海拔（值）向高海拔（值）弯曲，说明此处为低海拔（值）（山谷）二、等高线地形图中鞍部的剖面特征在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。
沿两座山峰连线方向看，两边高，中间低；沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
三、有关定量计算1．相对高度的计算:公式：（n－1）×Δd≤ΔH＜（n＋1）×Δd n：悬崖处重合的等高线条数Δd：等高距理解：2．悬崖绝对高度的计算（1）悬崖崖顶的绝对高度：大≤H＜大＋Δd 大：指重合等高线中高度最大的。
（2）悬崖崖底的绝对高度：小－Δd＜H≤小小：指重合等高线中高度最小的。
理解：【例题】下图为我国南方某地等高线，读图完成1-2题1．陡崖A处的高度为（）A．10米B．20米C．20米以上D．20米以下2．公路选择在该地形区通过的原因是（）A．该部位是山脊，地势较高B．该部位是山谷，工程量较小C．该部位是鞍部，地势较低D．该部位岩层软弱，易于开挖【解题】1、陡崖A处有3条等高线重合，根据计算公式可得到其相对高度为20~40米之间。

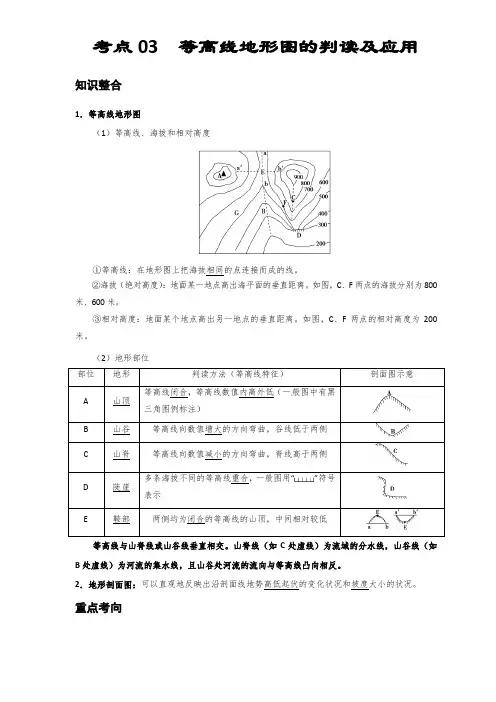

考点03 等高线地形图的判读及应用知识整合1．等高线地形图（1）等高线、海拔和相对高度①等高线：在地形图上把海拔相同的点连接而成的线。
②海拔（绝对高度）：地面某一地点高出海平面的垂直距离。
如图，C、F两点的海拔分别为800米、600米。
③相对高度：地面某个地点高出另一地点的垂直距离。
如图，C、F两点的相对高度为200米。
（2）地形部位（一“等高线与山脊线或山谷线垂直相交。
山脊线（如C处虚线）为流域的分水线，山谷线（如B处虚线）为河流的集水线，且山谷处河流的流向与等高线凸向相反。
2．地形剖面图：可以直观地反映出沿剖面线地势高低起伏的变化状况和坡度大小的状况。
重点考向考向一等高线地形图中地形部位和基本地形类型的判断1．判断地形部位根据等高线的弯曲和延伸方向、数值大小，可判断出山峰、盆地、山脊、山谷、鞍部、陡崖等地形部位。
如下图所示：2．判断基本地形类型等高线特征典例引领下图为某地区等高线（单位：m）图。
据此回答1—2题。
1．图中两条400米等高线之间部分表示的地形单元是A．山脊B．陡崖C．断块山脉D．峡谷2．图中310米等高线相邻的灰色部分最可能是①崩塌堆积物②突出小基岩③河中的沙洲④低矮的山丘A．①②B．②③C．③④D．①④【答案】1．D 2．A考向二等高线地形图中的常见计算和数值判断1．计算两地间的相对高度从等高线图上读出任意两点的海拔，就可以计算这两点的相对高度：H相＝H高－H低。
2．计算两地间的气温差已知某地的气温和两地间的相对高度，根据气温垂直递减率（0．6℃/100 m）可计算两地间的气温差异：T差＝（0.6℃×H相）/100 m。
3．估算陡崖的相对高度（1）陡崖的相对高度。
ΔH的取值范围：（n－1）d≤ΔH＜（n＋1）d。
（2）陡崖的绝对高度陡崖崖顶的绝对高度：H大≤H顶＜H大＋d。
陡崖崖底的绝对高度：H小－d＜H底≤H小。
（注：n为陡崖处重合的等高线条数，d为等高距，H大为重合等高线中海拔最高的，H小为重合等高线中海拔最低的）4．估算某地形区的相对高度（1）估算方法：一般说来，若在等高线地形图上，任意两点之间有n条等高线，等高距为d米，则这两点的相对高度H可用下面公式求算：（n－1）d米＜H＜（n＋1）d米。
等高线地形图的判读和应用1. 等高线的基本特征(1) 同线等高：同一条等高线上的各点海拔高度相等。
(2) 同图等距：相邻两条等高线之间的高度差相等。
(3) 等高线均为闭合曲线。
虽在有些图中看不到闭合，中断在图框边上(这是因为受测区范围的限制)，但它一定会在相邻的拼接起来的多张图幅中闭合。
(4) 除了陡崖和悬崖，不同海拔的等高线不相交、不重合、不分支，且在图的中间部分不中断。
(5) 等高线与示坡线(表示出坡度降低的方向，这条指示坡向的短线叫示坡线)垂直相交。
(6) 图中所注高程，均为海拔(绝对高度)，一般用“m”作为单位，0 m表示海平面，负值表示低于海平面的深度。
(7) 等高线与山脊线或山谷线垂直相交。
山脊线为流域的分水线，山谷线为河流的集水线。
(8) 等高线愈稀，则坡度愈缓，等高线愈密，则坡度愈陡。
2. 基本地貌类型3. 等高线地形图在生产实践中的应用(1) 选点：水库坝址应建在等高线密集的河流峡谷出口最窄处；其次还应避开地质断裂地带，并要考虑移民、生态环境等问题。
库区宜选在河谷、山谷地区，或洼地，或小盆地港口应建在等高线稀疏、等深线密集的海湾地区，即陆域平坦、港阔水深的避风港湾航空港应建在等高线稀疏的地方，即地形平坦开阔、坡度适当、易排水的地方；地质条件好；注意盛行风向且保持与城市适当的距离等气象站应选在坡度适中、地形开阔的地点疗养院应建在坡度较缓、气候适宜、空气清新的地方(2) 选线：① 公路、铁路线：选择坡度平缓、线路平稳、弯路较少的线路，避免通过陡崖、沼泽、永久冻土区、地下溶洞区等，尽量少过河建桥，以降低施工难度和建设成本，并保证运行安全。
② 引水线路：线路尽可能短，避免通过山脊等障碍，并尽量利用地势使水自流。
③ 输油、气管线：线路尽可能短，尽量避免通过山脉、大河等。
(3) 选面：农业生产布局等高线稀疏，地势平缓的地区，适宜发展种植业；等高线密集，地势陡的地区，适宜发展林业和牧业工业区、居民区选址一般选在靠近水源、交通便利、等高线间距较大的地形平坦开阔处[提示](1) 在降水集中的河谷(或山谷)地区，容易出现泥石流灾害，泥石流发生时在河谷较窄的地段容易堵塞形成堰塞湖。
