轴的强度和刚度计算一、轴的强度计算轴的强度是指在受到外界载荷作用下，轴能够抵抗破坏的能力。

轴的强度计算通常分为以下几个步骤：1.确定轴的应力状态首先需要确定轴在受载过程中的应力状态。

一般情况下，轴受力状态可以分为以下几种情况：拉伸、压缩、弯曲、剪切和扭转。

根据轴的几何形状、受载方式和材料性质，可以确定轴的应力状态。

2.计算轴的受力根据轴所受到的外界载荷，可以计算轴的受力。

在拉伸和压缩情况下，轴的受力可以通过受力公式F=σA来计算，其中F是轴所受到的载荷，σ是轴的应力，A是轴的截面积。

在弯曲情况下，轴的受力可以通过受力公式M=σS来计算，其中M是轴的弯矩，S是轴的截面模数。

在剪切和扭转情况下，轴的受力可以通过受力公式τ=T/(2A)来计算，其中τ是轴所受的剪应力，T是轴的剪矩，A是轴的等效截面面积。

3.计算轴的抗力轴的抗力是指轴抵抗外界载荷作用下破坏的能力。

轴的抗力通常由材料的强度指标来表示，如抗拉强度、抗压强度、抗弯强度、抗剪强度和抗扭强度等。

根据轴的应力状态和材料的强度指标，可以计算轴的抗力。

4.比较轴的受力和抗力最后，需要比较轴的受力和抗力。

如果轴的受力小于轴的抗力，则表明轴具有足够的强度；如果轴的受力大于轴的抗力，则表明轴的强度不足，需要采取相应的加强措施。

二、轴的刚度计算轴的刚度是指轴在受力过程中不发生明显变形的能力。

轴的刚度计算通常分为以下几个步骤：1.确定轴的变形状态首先需要确定轴在受载过程中的变形状态。

轴的变形状态可以分为弹性变形和塑性变形两种情况。

在弹性变形情况下，轴在受载后可以恢复到原始形状；在塑性变形情况下，轴在受载后无法恢复到原始形状。

2.计算轴的变形根据轴所受到的外界载荷和轴的受力分布情况，可以计算轴的变形。

在拉伸和压缩情况下，轴的变形可以通过变形公式δ=FL/(EA)来计算，其中δ是轴的变形，F是轴所受到的载荷，L是轴的长度，E是轴材料的弹性模量，A是轴的截面积。

在弯曲情况下，轴的变形可以通过变形公式δ=ML/(EI)来计算，其中δ是轴的变形，M是轴的弯矩，L是轴的长度，E是轴材料的弹性模量，I是轴的截面二阶矩。

GCr15轴承钢旋转弯曲疲劳性能研究本文选择四种不同冶炼工艺——真空脱气、电渣重熔、真空自耗和双真空工艺制备的GCr15轴承钢作为试验原料,进行了旋转弯曲疲劳试验和ASPEX夹杂物表征。

对四种工艺制备的GCr15轴承钢进行了高周机械疲劳试验研究,发现在10~7次疲劳寿命条件下,真空自耗轴承钢旋弯疲劳强度最高1131MPa,双真空与电渣工艺次之,分别为1087和1085MPa,由真空脱气制备的GCr15轴承钢旋弯疲劳强度最低为1000MPa和1029MPa(新型热处理工艺)。

对比其力学数据发现,疲劳强度与拉伸极限有良好的正相关关系。

利用扫描电镜对疲劳断口进行表征和分析,结果显示由真空脱气工艺制备的试样起裂夹杂物平均尺寸为27.1和24.67μm,而导致电渣、真空自耗、双真空钢疲劳断裂的平均夹杂物尺寸分别为13.3、13.83和13.89μm。

通过对旋弯疲劳断口的起裂核心夹杂物、裂纹扩展鱼眼以及瞬间断裂区等疲劳全过程特征参数与旋弯疲劳强度以及寿命间关系研究,发现了大颗粒夹杂物尺寸(DS)及分布是影响轴承钢旋弯疲劳强度与寿命的关键因素。

同时对所有断口夹杂物成分进行分析发现,电渣轴承钢由TiN作为裂纹源引起疲劳断裂的试样约占总数的50%,而其余试样大多数裂纹源为Al-Ca-O-S-Mn组成的复合球型、类球形夹杂物。

利用ASPEX扫描电镜对四组试验钢进行夹杂物整体检测和大尺寸夹杂物检测。

整体夹杂物检测中,单位检测面积真空脱气制备的GCr15轴承钢中大尺寸夹杂物含量高于其余三组试样;电渣钢中夹杂物总数量最多,但是小尺寸夹杂物占比较高;真空自耗与双真空工艺中夹杂物数量与大小均好于其余两组工艺。

对于大尺寸夹杂物检测,每种工艺制备的轴承钢分别进行了24块最大夹杂物搜寻扫描,并将结果带入威布尔分布坐标纸中,发现真空脱气制备的轴承钢基体中最大夹杂物分布高于其余三组试样,这与其疲劳断口夹杂物良好对应。

为了对比疲劳断口和ASPEX检测夹杂物之间的关系,分别将疲劳断口夹杂物和ASPEX 夹杂物进行极值统计法计算,发现,两种方法表征出的夹杂物在整体尺寸区域位置分布基本相同。

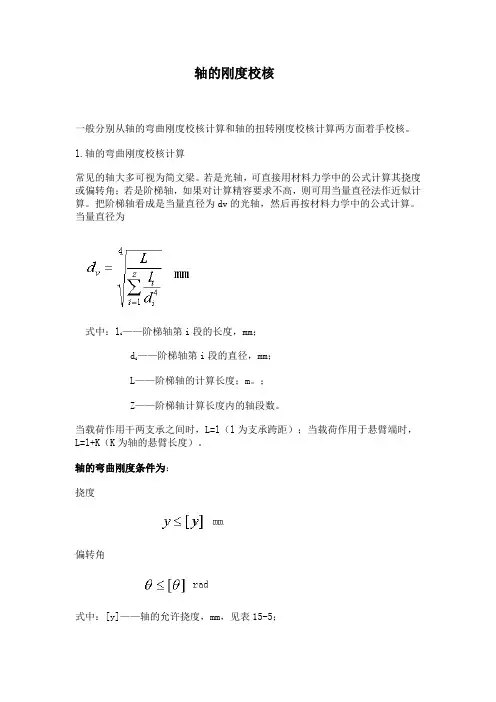

轴的刚度校核一般分别从轴的弯曲刚度校核计算和轴的扭转刚度校核计算两方面着手校核。

l.轴的弯曲刚度校核计算常见的轴大多可视为简文梁。

若是光轴，可直接用材料力学中的公式计算其挠度或偏转角；若是阶梯轴，如果对计算精容要求不高，则可用当量直径法作近似计算。

把阶梯轴看成是当量直径为dv的光轴，然后再按材料力学中的公式计算。

当量直径为式中：l——阶梯轴第i段的长度，mm；i——阶梯轴第i段的直径，mm；diL——阶梯轴的计算长度；m。

；Z——阶梯轴计算长度内的轴段数。

当载荷作用干两支承之间时，L=l（l为支承跨距）；当载荷作用于悬臂端时，L=l+K（K为轴的悬臂长度）。

轴的弯曲刚度条件为：挠度偏转角式中：[y]——轴的允许挠度，mm，见表15-5；[θ]——轴的允许偏转角，rad,见表15-5。

表15-5 轴的允许挠度及允许偏转角2．轴的扭转刚度校校计算轴的扭转变形用每米长的扭转角p来表示。

圆轴扭转角P的计算公式为：光轴阶梯轴式中：T——轴所受的扭矩，N·mm；G——轴的材料的剪切弹性模量，MPa,对于钢材，G=8.1*104MPa；Ip ——轴截面的极惯性矩，mm4,对于圆轴，Ip= d4/32L——阶梯轴受扭矩作用的长度，mm；Ti 、li、Ipi——分别代表阶梯轴第i段上所受的扭矩、长度和极惯性矩，单位同前；z——阶梯轴受扭矩作用的轴段数。

轴的扭转刚度条件为ϕ≤[ϕ] ( °)/m式中[ϕ] 为轴每米长的允许扭转角，与轴的使用场合有关。

对于一般传动轴，可取[ϕ]=0.5-1( °)/m；对于精密传动轴，可取[ϕ]=0.25-0.5( °)/m；对于精度要求不高的轴，[ϕ]可大于1( °)/m。

表15-4 抗弯，抗扭截面系数计算公式注：近似计算时，单，双键槽一般可忽略，花键轴截面可视为直径等于平均直径的圆截面。

弯曲刚度弯曲现象及其原理在力学中，弯曲是一种物体受到外力作用而发生形变的现象。

当一个物体受到外力作用时，会发生内力和应变分布的变化，产生弯矩。

物体的弯曲刚度是描述物体抵抗弯曲变形的能力。

弯曲现象和弯曲刚度的原理可以通过弯曲梁的例子来解释。

弯曲梁是一种常见的结构，例如桥梁、楼梯等。

当外力作用在梁上时，梁会发生变形，顶部受到压缩力，底部受到拉力。

这个过程会产生一个名为弯矩的力矩。

弯曲梁的弯矩可以通过以下公式计算：M = E * I * κ / y其中，M是弯矩，E是弹性模量，I是截面惯性矩，κ是曲率，y是曲线上的点到中性轴的距离。

根据上述公式可以看出，弯曲刚度和弹性模量、截面惯性矩以及曲率有关。

影响弯曲刚度的因素1. 材料弹性模量材料的弹性模量是描述材料抵抗形变的能力，是衡量材料刚度的重要参数。

弹性模量越大，材料的刚度越高，抵抗弯曲变形的能力越强。

不同材料具有不同的弹性模量，例如钢材的弹性模量通常高于混凝土。

因此，在设计弯曲梁时，需要根据材料的弹性模量选择合适的材料，以满足所需的弯曲刚度。

2. 截面形状和大小弯曲梁的截面形状和大小对弯曲刚度有很大影响。

通常情况下，截面惯性矩越大，弯曲刚度越高。

因此，在设计弯曲梁时，需要选择合适的截面形状和尺寸，以提高弯曲刚度。

3. 曲率曲率是衡量曲线曲率程度的参数，也对弯曲刚度产生影响。

曲率越小，弯曲刚度越高。

在设计弯曲梁时，通常会尽量控制梁的曲率，以提高弯曲刚度。

弯曲刚度的应用弯曲刚度在工程中具有重要的应用价值。

以下是几个典型的应用示例：1. 结构设计在建筑和桥梁等大型工程的结构设计中，弯曲刚度是一个重要的考虑因素。

设计者需要根据工程的要求和使用条件，选择合适的材料和截面形状，以满足结构的强度和刚度要求。

2. 机械设计在机械设计中，弯曲刚度是一个关键的性能指标。

例如，在设计机械零件或装配体时，需要考虑其在受力情况下的弯曲变形情况，以确保零件或装配体的刚度满足设计要求。
