(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920435321.2(22)申请日 2019.04.02(73)专利权人 厦门市计量检定测试院地址 361000 福建省厦门市湖滨南路170号四楼(72)发明人 郑伟峰　蒋淑恋　郑尚榜　谢汉斌　陈炯宇　(74)专利代理机构 深圳市博锐专利事务所44275代理人 张明(51)Int.Cl.G01B 11/02(2006.01)(54)实用新型名称一种激光位移传感器的校准装置(57)摘要本实用新型提供了一种激光位移传感器的校准装置，包括激光校准组件、导轨、光栅尺和支架；导轨上沿轴向依次设有两个感应件；支架位于两个感应件之间且沿导轨的轴向可移动设置；激光校准组件包括沿导轨轴向依次对应设置的激光干涉仪、分光镜和反光镜，反光镜设于支架上；光栅尺与导轨平行设置；支架上设有转盘，转盘可转动设置，使得放置于转盘上的待校准的激光位移传感器的感应端朝向任意一个感应件。

所述激光位移传感器的校准装置操作方便且适用性更强。

权利要求书1页 说明书4页 附图1页CN 209512775 U 2019.10.18C N 209512775U权　利　要　求　书1/1页CN 209512775 U1.一种激光位移传感器的校准装置，其特征在于，包括激光校准组件、导轨、光栅尺和支架；所述导轨上沿轴向依次设有两个感应件；所述支架位于两个感应件之间且沿导轨的轴向可移动设置；所述激光校准组件包括沿导轨轴向依次对应设置的激光干涉仪、分光镜和反光镜，所述反光镜设于支架上；所述光栅尺与导轨平行设置；所述支架上设有转盘，所述转盘可转动设置，使得放置于转盘上的待校准的激光位移传感器的感应端朝向任意一个感应件。

2.根据权利要求1所述的激光位移传感器的校准装置，其特征在于，所述导轨的数目为两个。

3.根据权利要求1所述的激光位移传感器的校准装置，其特征在于，两个的所述感应件分别设于导轨的两个端部。

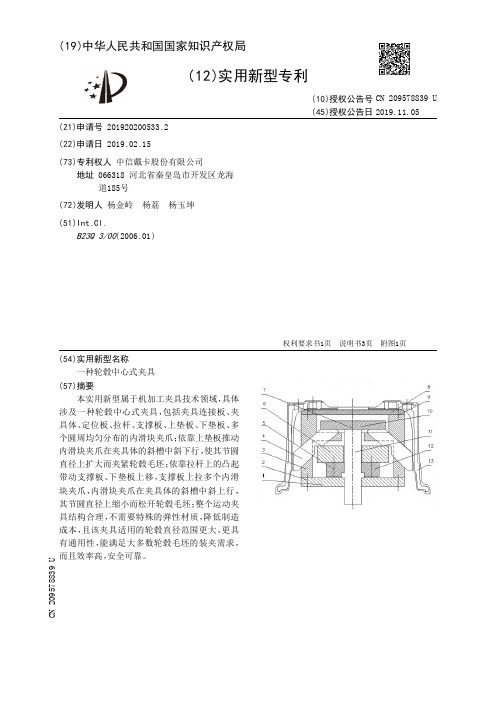

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920200533.2(22)申请日 2019.02.15(73)专利权人 中信戴卡股份有限公司地址 066318 河北省秦皇岛市开发区龙海道185号(72)发明人 杨金岭　杨荔　杨玉坤　(51)Int.Cl.B23Q 3/00(2006.01)(54)实用新型名称一种轮毂中心式夹具(57)摘要本实用新型属于机加工夹具技术领域，具体涉及一种轮毂中心式夹具，包括夹具连接板、夹具体、定位板、拉杆、支撑板、上垫板、下垫板、多个圆周均匀分布的内滑块夹爪；依靠上垫板推动内滑块夹爪在夹具体的斜槽中斜下行，使其节圆直径上扩大而夹紧轮毂毛坯；依靠拉杆上的凸起带动支撑板、下垫板上移，支撑板上拉多个内滑块夹爪，内滑块夹爪在夹具体的斜槽中斜上行，其节圆直径上缩小而松开轮毂毛坯；整个运动夹具结构合理，不需要特殊的弹性材质，降低制造成本，且该夹具适用的轮毂直径范围更大，更具有通用性，能满足大多数轮毂毛坯的装夹需求，而且效率高，安全可靠。

权利要求书1页 说明书3页 附图1页CN 209578839 U 2019.11.05C N 209578839U权　利　要　求　书1/1页CN 209578839 U1.一种轮毂中心式夹具，包括夹具连接板、夹具体、定位板、拉杆，夹具体为中空的圆筒形结构，夹具体上面固定连接定位板，夹具体底面固定连接夹具连接板，夹具连接板中部开设第一通孔，拉杆穿过第一通连接外部推拉机构，其特征在于：还包括支撑板、上垫板、下垫板、多个圆周均匀分布的内滑块夹爪，上垫板、支撑板、下垫板位于夹具体内，上垫板固定在拉杆上端，支撑板和下垫板固定连接在一起，并且支撑板和下垫板中心位置分别开设第二通孔和第三通孔，拉杆穿过第二通孔和第三通孔，夹具体在内滑块夹爪相应位置设置向外向下的斜槽，内滑块夹爪置于夹具体斜槽中，内滑块夹爪上端接触上垫板底面，内滑块夹爪下端接触轮毂毛坯内壁，内滑块夹爪的底面开设有卡槽，支撑板卡在卡槽内，在拉杆位于夹具连接板和下垫板之间的位置设置一圈凸起，凸起处截面的宽度大于第一通孔和第三通孔的直径；拉杆下拉带动上垫板，上垫板下压多个内滑块夹爪，内滑块夹爪在夹具体的斜槽中斜下行，其节圆直径上扩大，内滑块夹爪通过与轮毂毛坯内壁紧抵而夹紧轮毂毛坯；拉杆上推带动上垫板上行，拉杆上的凸起带动支撑板、下垫板上移，支撑板上拉多个内滑块夹爪，内滑块夹爪在夹具体的斜槽中斜上行，其节圆直径上缩小，内滑块夹爪与轮毂毛坯内壁脱离而松开轮毂毛坯。

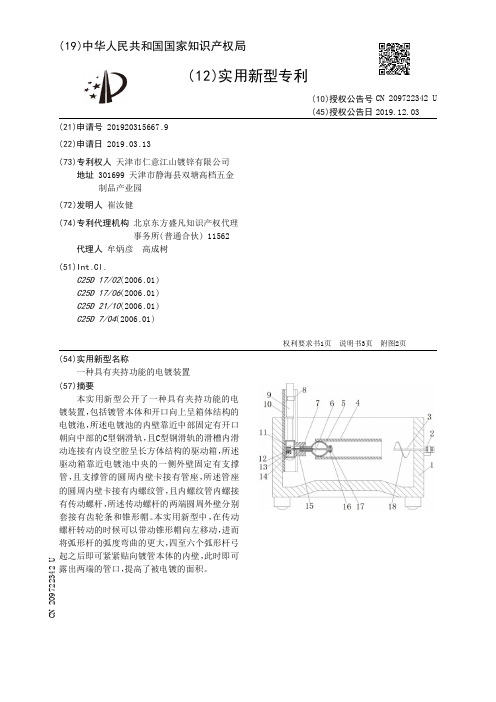

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920315667.9(22)申请日 2019.03.13(73)专利权人 天津市仁意江山镀锌有限公司地址 301699 天津市静海县双塘高档五金制品产业园(72)发明人 崔汝健　(74)专利代理机构 北京东方盛凡知识产权代理事务所(普通合伙) 11562代理人 牟炳彦　高成树(51)Int.Cl.C25D 17/02(2006.01)C25D 17/06(2006.01)C25D 21/10(2006.01)C25D 7/04(2006.01)(54)实用新型名称一种具有夹持功能的电镀装置(57)摘要本实用新型公开了一种具有夹持功能的电镀装置，包括镀管本体和开口向上呈箱体结构的电镀池，所述电镀池的内壁靠近中部固定有开口朝向中部的C型钢滑轨，且C型钢滑轨的滑槽内滑动连接有内设空腔呈长方体结构的驱动箱，所述驱动箱靠近电镀池中央的一侧外壁固定有支撑管，且支撑管的圆周内壁卡接有管座，所述管座的圆周内壁卡接有内螺纹管，且内螺纹管内螺接有传动螺杆，所述传动螺杆的两端圆周外壁分别套接有齿轮条和锥形帽。

本实用新型中，在传动螺杆转动的时候可以带动锥形帽向左移动，进而将弧形杆的弧度弯曲的更大，四至六个弧形杆弓起之后即可紧紧贴向镀管本体的内壁，此时即可露出两端的管口，提高了被电镀的面积。

权利要求书1页 说明书3页 附图2页CN 209722342 U 2019.12.03C N 209722342U权　利　要　求　书1/1页CN 209722342 U1.一种具有夹持功能的电镀装置，包括镀管本体(4)和开口向上呈箱体结构的电镀池(1)，其特征在于，所述电镀池(1)的内壁靠近中部固定有开口朝向中部的C型钢滑轨(10)，且C型钢滑轨(10)的滑槽内滑动连接有内设空腔呈长方体结构的驱动箱(11)，所述驱动箱(11)靠近电镀池(1)中央的一侧外壁固定有支撑管(15)，且支撑管(15)的圆周内壁卡接有管座(19)，所述管座(19)的圆周内壁卡接有内螺纹管(7)，且内螺纹管(7)内螺接有传动螺杆(6)，所述传动螺杆(6)的两端圆周外壁分别套接有齿轮条(12)和锥形帽(17)，所述管座(19)的端部均布有四至六个弧形杆(5)，且四至六个弧形杆(5)的端部设置有同一个推力球轴承(16)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920288661.7(22)申请日 2019.03.07(73)专利权人 深圳市天博检测技术有限公司地址 518000 广东省深圳市龙华新区大浪街道龙观西路39号龙城工业区综合楼(72)发明人 谢麟　刘燕　(74)专利代理机构 北京国坤专利代理事务所(普通合伙) 11491代理人 赵红霞(51)Int.Cl.G01N 3/02(2006.01)G01N 3/04(2006.01)G01N 3/08(2006.01)(54)实用新型名称一种金属材料抗拉强度检测装置(57)摘要本实用新型公开了一种金属材料抗拉强度检测装置，包括横向固定杆、数字操控屏、上固定板、减震套杆、支撑杆、上固定金属转筒、转盘、防滑握把、控制转盘、移动固定块、下固定金属转筒、防滑底座、固定槽、转轴和接线口。

本实用新型的有益效果是：减震套杆保证装置的正常运行，且延长检测装置的使用寿命，转盘方便检测金属材料的抗扭曲程度和抗拉强度，增加装置的功能性与数据的准确性，控制转盘方便精准控制，提高工作效率，且方便在断电的情况下继续工作，上固定金属转筒和下固定金属转筒构成夹紧装置，且二者固定槽部分为转动连接，方便检测装置对金属材料的固定，确保整个检测流程的顺利进行，防止金属材料松动。

权利要求书1页 说明书3页 附图3页CN 209707232 U 2019.11.29C N 209707232U权　利　要　求　书1/1页CN 209707232 U1.一种金属材料抗拉强度检测装置，其特征在于：包括横向固定杆(1)、数字操控屏(2)、上固定板(3)、减震套杆(4)、支撑杆(5)、上固定金属转筒(6)、转盘(7)、防滑握把(8)、控制转盘(9)、移动固定块(10)、下固定金属转筒(11)、防滑底座(12)、固定槽(13)、转轴(14)和接线口(15)；所述横向固定杆(1)固定在两个类三角支架之间，且其位于整个装置的最上方，所述数字操控屏(2)安置于横向固定杆(1)下方，所述上固定板(3)通过焊接的方式固定在两个支撑杆(5)上方，所述减震套杆(4)安装在上固定板(3)与防滑底座(12)之间，所述支撑杆(5)对称固定在转盘(7)的两侧，所述上固定金属转筒(6)转动连接在移动固定块(10)的下方，所述转盘(7)转动连接在转轴(14)上，所述防滑握把(8)通过焊接的方式固定在控制转盘(9)，所述控制转盘(9)转动连接在支撑杆(5)上，所述移动固定块(10)安置于装置的内滑轨上，所述下固定金属转筒(11)通过焊接的方式安装在转盘(7)上表面，所述防滑底座(12)呈长方体结构立放在地面上，所述固定槽(13)位于上固定金属转筒(6)和下固定金属转筒(11)上，所述转轴(14)连接在转盘(7)和防滑底座(12)之间，所述接线口(15)固定在上固定板(3)侧面。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920680839.2(22)申请日 2019.05.10(73)专利权人 许煜生地址 528000 广东省佛山市南海区大沥盐步镇平地道头村一巷1号整栋(72)发明人 许煜生　(74)专利代理机构 成都明涛智创专利代理有限公司 51289代理人 杜梦(51)Int.Cl.G01B 5/08(2006.01)G01B 5/12(2006.01)(54)实用新型名称一种内径测量装置(57)摘要本实用新型公开了一种内径测量装置，其结构包括主尺、第一测量爪、紧固螺丝、第一弹簧、游标尺、凹槽、第二弹簧和卡块，通过第一测量爪和第二测量爪底端左右两侧分别设置了两个卡槽，对内径和外径进行固定测量，并且通过两个指针进行分别指示测量长度，并且在第一测量爪和游标尺之间设置了弹簧，在游标尺内设置了控制按键，在对内径进行测量时，按下控制按键，使控制按键内的推杆推动卡块，使卡块向凹槽内进行收缩，断开游标尺与主尺之间的连接，并且通过弹簧产生推力自动将游标尺进行推开，使第二测量爪在测量的圆形内扩展至最大，达到了具有测量内径和外径两用功能，并且方便对游标尺进行控制有益效果。

权利要求书1页 说明书4页 附图2页CN 209639660 U 2019.11.15C N 209639660U权　利　要　求　书1/1页CN 209639660 U1.一种内径测量装置，包括主尺(1)、第一测量爪(2)和紧固螺丝(5)，其特征在于：还包括第一弹簧(3)、游标尺(4)、凹槽(6)、第二弹簧(7)和卡块(8)，所述主尺(1)底端左侧与第一测量爪(2)顶端进行焊接，所述第一测量爪(2)右侧与第一弹簧(3)，所述第一弹簧(3)右侧与游标尺(4)，所述游标尺(4)内侧前端与主尺(1)进行插接，所述游标尺(4)顶端中部距离右侧边缘一厘米处与紧固螺丝(5)进行螺纹连接，所述主尺(1)底端内侧距离左端边缘三厘米设置有凹槽(6)，所述凹槽(6)内侧与第二弹簧(7)进行嵌入配合，所述凹槽(6)内侧底端与卡块(8)进行嵌入配合，所述游标尺(4)由支板(41)、上夹板(42)、指针(43)、下夹板(44)、控制按键(45)和第二测量爪(46)组成，所述支板(41)前端顶部通过螺栓与上夹板(42)进行锁紧固定，所述上夹板(42)底端左侧通过焊锡与指针(43)进行焊接，所述支板(41)前端面底部与下夹板(44)进行螺栓连接，所述下夹板(44)底端距离右侧边缘理一厘米处与控制按键(45)进行插接，所述下夹板(44)底端左侧与第二测量爪(46)进行焊接，所述下夹板(44)左端与第一弹簧(3)进行焊接，所述上夹板(42)和下夹板(44)内侧均与主尺(1)进行插接，所述控制按键(45)由外壳(451)、内壳(452)、第三弹簧(453)、连杆(454)和推块(455)组成，所述外壳(451)内部顶端与内壳(452)进行插接，所述外壳(451)内侧顶端左右两侧均与第三弹簧(453)进行焊接，所述外壳(451)内侧顶端中部与连杆(454)进行螺栓连接，所述连杆(454)顶端中部与推块(455)进行焊接，所述内壳(452)和第三弹簧(453)顶端均与下夹板(44)底端进行焊接。
