三坐标检测原理与方法三坐标检测是一种精密的测量方法，通常用于测量复杂形状的物体的尺寸、形状和位置。

下面是关于三坐标检测原理与方法的50条详细描述：1. 三坐标检测是一种基于坐标轴的测量方法，通常采用X、Y、Z三轴的坐标系统来描述物体的位置和形状。

2. 三坐标检测的原理是利用测头在三维空间内移动，通过测量目标物体上的多个点来获取物体的三维坐标信息，从而完成对物体的尺寸和形状的测量。

3. 三坐标检测的方法包括机械式、光学式和触发式等多种不同的技术手段。

4. 机械式三坐标检测是通过精密的机械结构和控制系统来实现对物体的三维坐标测量，通常精度较高。

5. 光学式三坐标检测是利用光学投影和成像技术，通过相机或激光扫描仪等设备对目标物体进行三维坐标测量。

6. 触发式三坐标检测是利用机械触发装置，通过机械接触或接触式传感器来获取目标物体的三维坐标信息。

7. 三坐标检测的精度通常可以达到亚微米级别，适用于高精度的工件测量和质量控制。

8. 三坐标检测可以用于测量各种形状的物体，包括曲面、孔径、螺纹等复杂结构。

9. 三坐标检测通常需要配备专用的三坐标测量机或设备，具备高精度的测量系统和稳定性的机械结构。

10. 三坐标检测可以结合计算机辅助设计(CAD)和计算机辅助制造(CAM)系统，实现对物体尺寸和形状的数字化测量和分析。

11. 三坐标检测的核心是测头的运动控制和数据采集系统，通过精密的控制和采集设备来实现对物体的精确测量。

12. 三坐标检测可以实现对物体的全尺寸测量，包括长度、宽度、高度、角度、曲率等多种几何尺寸的测量。

13. 三坐标检测可以应用于多种行业领域，包括汽车制造、航空航天、机械加工、医疗器械等各种领域。

14. 三坐标检测的测量精度和效率受到测头精度、机床刚性、环境温度等多种因素的影响，需要通过定期校准和维护来保持稳定的精度。

15. 三坐标检测通常需要对测头进行校准和标定，以确保测头测量的准确性和稳定性。

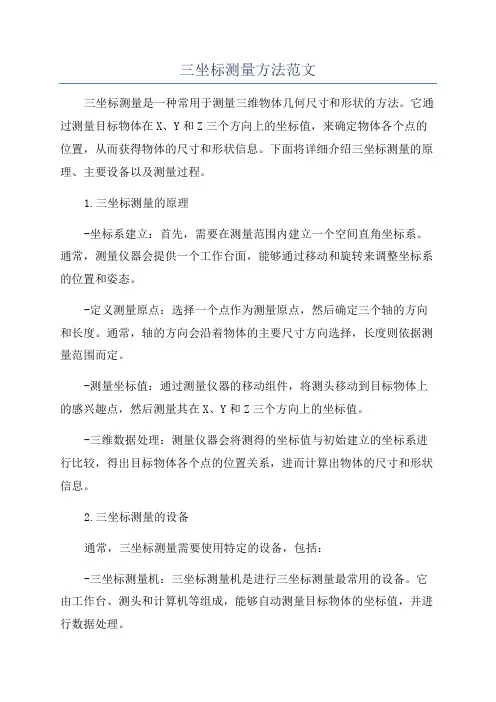

三坐标测量方法范文三坐标测量是一种常用于测量三维物体几何尺寸和形状的方法。

它通过测量目标物体在X、Y和Z三个方向上的坐标值，来确定物体各个点的位置，从而获得物体的尺寸和形状信息。

下面将详细介绍三坐标测量的原理、主要设备以及测量过程。

1.三坐标测量的原理-坐标系建立：首先，需要在测量范围内建立一个空间直角坐标系。

通常，测量仪器会提供一个工作台面，能够通过移动和旋转来调整坐标系的位置和姿态。

-定义测量原点：选择一个点作为测量原点，然后确定三个轴的方向和长度。

通常，轴的方向会沿着物体的主要尺寸方向选择，长度则依据测量范围而定。

-测量坐标值：通过测量仪器的移动组件，将测头移动到目标物体上的感兴趣点，然后测量其在X、Y和Z三个方向上的坐标值。

-三维数据处理：测量仪器会将测得的坐标值与初始建立的坐标系进行比较，得出目标物体各个点的位置关系，进而计算出物体的尺寸和形状信息。

2.三坐标测量的设备通常，三坐标测量需要使用特定的设备，包括：-三坐标测量机：三坐标测量机是进行三坐标测量最常用的设备。

它由工作台、测头和计算机等组成，能够自动测量目标物体的坐标值，并进行数据处理。

-测头：测头是用于测量物体坐标值的传感器，常见的测量头有触发式测头和非触发式测头。

触发式测头需要手动按下测量按钮，而非触发式测头则会自动测量。

-电子计算机：电子计算机用于进行三维数据的处理和分析，将测得的坐标值与初始建立的坐标系进行比较，计算出物体的尺寸和形状信息。

3.三坐标测量的测量过程具体的三坐标测量过程可以分为以下几步：-坐标系建立：首先，需要将测量机的工作台面调整到合适的位置，确保能够容纳目标物体。

然后，通过测量机的操作面板进行坐标系建立，即设置原点和坐标轴的方向和长度。

-对准目标物体：将目标物体放置在测量机的工作台上，通过调整工作台面和测头的位置，使测头能够准确接触到目标物体的各个感兴趣点。

通常，可以通过显微镜或放大镜来辅助对准。

-测量感兴趣点：移动测头，将其准确移动到目标物体上的感兴趣点，然后按下触发按钮进行测量。

三坐标测量孔系位置度方法的实践The P r act ice of M et hod Used i n Mea s u r i ng L oca t i on Degreeof Hole De pa rt ment by Th ree Coor di na t es李 梅(襄樊学院机械系 ,湖北 襄樊 441053)摘 要 : 简述了三坐标测量位臵度误差的原理及方法 ;三坐标测量位臵度误差应注意的问题 ; 通过具体的检测实例分析了如何利用基准坐标系的平 移 、旋转来对位臵度的测量数据进行优化处理 ,以减小三坐标测量软件对位臵度的评定误差 ,对零件质量进行正确判断 ,为企业产生经济效益 。

关键词 : 三坐标 ;位臵度 ;测量基准 ;测量坐标系 ;误差 ;平移 ;旋转1 前言在汽车机加工行业 ,需要进行位臵度检测的汽车零 部件很多 ;如 :发动机缸体 、进排气管 、曲轴 、制动毂 、横梁 座及变速箱壳体等等 ,其表面布满了空间孔系 ,相关孔系 之间的位臵尺寸及位臵度必须得到保证 ,才能满足装配 的互换性要求 。

为了保证这些空间孔系位臵 的 加 工 精 度 ,对以上各零件的每道加工工序都编制了三坐标自动 测量程序 。

大大地方便了质量部门对产品质量的监控 、 生产设备的调整 。

2 位置度三坐标测量与计算方法原理传统测量孔系位臵度的方法是使用专用综合量规检 验和平板坐标测量法 。

但专用综合量规检验只能定性测 量 ,不能判断方向 ;平板坐标测量法测量复杂而麻烦 ,且 费用高 ,时间长 ;而且这两种测量方法已不适合现在大批 量多品种的汽车工业生产 。

自从有了三坐标测量机后 , 对于位臵度的测量就容易得多了 。

三坐标测量机检测零 件的位臵度采用的是坐标测量方法 ,它可以编辑测量程 序实现零件位臵度的自动测量 ,有效减少人为误差 ;按照 零件上的加工基准 ,测量机可自动建立一个三维校正坐 标系 ,很方便的把零件上各孔 ( 或轴) 的位臵坐标测量出 来 ,并把位臵度计算出来 。

三坐标形位公差测量方法一、引言三坐标形位公差测量是一种用于确定零件形状和位置误差的高精度测量方法。

它广泛应用于机械制造、航空航天、汽车工业等领域，能够保证零件在装配过程中的相互匹配和功能的正常运行。

本文将介绍三坐标形位公差测量方法的基本原理、测量步骤以及应用案例。

二、基本原理三坐标形位公差测量方法基于三坐标测量技术，通过测量零件表面的三维坐标数据，分析零件的形状和位置误差。

形位公差测量主要涉及到以下几个方面的内容：1. 基准框架：形位公差测量中使用的基准框架是一种具有已知几何形状和位置的参考物体。

它可以用来确定零件的基准面、基准点和基准轴，从而建立测量坐标系。

2. 坐标测量：通过三坐标测量仪器，对零件表面的关键点进行测量，获取其三维坐标数据。

这些测量数据将用于后续的形状和位置误差分析。

3. 形状误差分析：形状误差是指零件实际形状与理论形状之间的差异。

形状误差分析主要包括曲面拟合、曲率分析、拓扑分析等方法，用于评估零件的形状误差。

4. 位置误差分析：位置误差是指零件实际位置与理论位置之间的差异。

位置误差分析主要包括偏移分析、旋转分析、平行度分析等方法，用于评估零件的位置误差。

5. 公差计算：基于形状和位置误差的分析结果，可以进行公差计算。

公差是指在一定的容差范围内，允许零件形状和位置误差的最大值。

公差计算旨在确保零件在装配过程中能够满足设计要求，保证装配质量。

三、测量步骤三坐标形位公差测量一般包括以下几个步骤：1. 准备工作：准备好待测零件和基准框架，确保测量仪器的正常运行。

2. 建立测量坐标系：通过基准框架，确定零件的基准面、基准点和基准轴，建立测量坐标系。

3. 进行坐标测量：使用三坐标测量仪器，对零件的关键点进行测量，获取其三维坐标数据。

4. 形状误差分析：对测量数据进行曲面拟合、曲率分析等方法，评估零件的形状误差。

5. 位置误差分析：对测量数据进行偏移分析、旋转分析、平行度分析等方法，评估零件的位置误差。

三坐标检测方法三坐标检测是检验工件的一种精密测量方法，广泛应用于机械制造业、汽车工业等现代工业中。

具体来说，它通过运用三坐标测量机对工件进行形位公差的检验和测量，判断该工件的误差是否在公差范围之内。

三坐标检测方法的标准步骤如下：1. 校验测头：将测头的直径误差和形状误差分别控制在-3个微米和正负3个微米以内，然后进入测量模式画面。

2. 设定基准：先测工件的一个平面，设为基准平面A；再测一条线，设为基准B；再测一个点作为基准C。

3. 测量工件所需尺寸：通过关系转换得出结果。

测量工件的外形尺寸，可以通过点与点之间的距离，在“构造”窗口里，选择“构造-条线”按钮来得出结果。

4. 找基准原点C：可用工作分中的相交点作为C基准。

具体方法是先测工件的四条线，在“构造”窗口中，选择“构造对称线”按钮，再选择对称两条线之间的关系。

这两条对称线之间的中心线就出来了，另外两条线方法一样。

完成之后，在“关系”里，选择两条中心线，交点会显示出来，选这个交点作为基准 C。

其中任意一条中心线还可以作为基准B。

5. 查看形位公差：注意先选基准再选被测。

此外，三坐标检测有时也运用到逆向工程设计中，即对一个物体的空间几何形状以及三维数据进行采集和测绘，提供点数据，再用软件进行三维模型构建的过程。

在垂直轴上的探测系统记录测量点任一时刻的位置。

在测量过程中，坐标测量机将工件的各种几何元素的测量转化为这些几何元素上点的坐标位置，再由软件根据相应几何形状的数学模型计算出这些几何元素的尺寸、形状、相对位置等参数。

以上内容仅供参考，如需获取更多信息，建议查阅三坐标检测方法的有关资料或咨询专业人士。

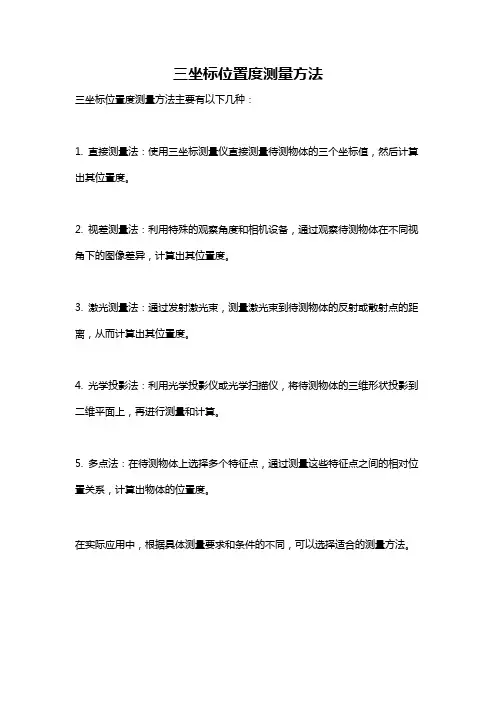

三坐标位置度测量方法
三坐标位置度测量方法主要有以下几种：
1. 直接测量法：使用三坐标测量仪直接测量待测物体的三个坐标值，然后计算出其位置度。

2. 视差测量法：利用特殊的观察角度和相机设备，通过观察待测物体在不同视角下的图像差异，计算出其位置度。

3. 激光测量法：通过发射激光束，测量激光束到待测物体的反射或散射点的距离，从而计算出其位置度。

4. 光学投影法：利用光学投影仪或光学扫描仪，将待测物体的三维形状投影到二维平面上，再进行测量和计算。

5. 多点法：在待测物体上选择多个特征点，通过测量这些特征点之间的相对位置关系，计算出物体的位置度。

在实际应用中，根据具体测量要求和条件的不同，可以选择适合的测量方法。

蔡司三坐标阵列孔位置度的测量涉及到对多个孔的位置度进行测量。

这些孔可能是相对基准进行公差的，也可能是在不同的方向上受到限制的。

具体测量方式如下：
1. 常规方法：配置小测针，测针直径小于孔径，测针进入孔内进行触测测量圆或圆柱进行评价。

2. 针规辅助测量：运行程序前在小孔插入匹配合适的针规，用常规测针测量针规外露的圆柱部分，再用此测量圆柱与孔口和孔底两处虚构横截平面分别相交构造成点或圆，分别评价两点或圆的位置度，两结果中取最大值为该小孔的位置度。

3. 自定心测量法：用大于孔径1.5倍以上直径的测针在小孔口部中心测量自定心点，评价该自定心点的位置度即为小孔的位置度。

此方法的优点是减少了小直径测针、吸盘、库位等部件的投入，无需使用针规，无额外操作，程序运行测量时间短，测量效率极高。

缺点是自定心点测量的是孔口倒角的中心，跟小孔的真实中心有一定的误差，故此方法整体测量误差相对较大，精度相对较低。

自定心测量法适用于位置度或尺寸要求不高的短小孔的测量，如压铸件的通油孔，一般来说小孔位置度要求在0.5以上均可使用此简易测量法。

以上内容仅供参考，如需更多信息，建议查阅蔡司三坐标的使用说明或咨询相关专业人士。

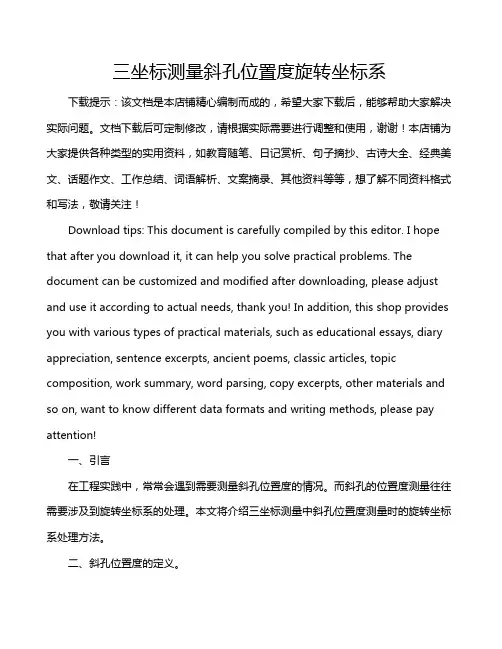

三坐标测量斜孔位置度旋转坐标系下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言在工程实践中，常常会遇到需要测量斜孔位置度的情况。

基于三坐标测量分度圆孔组位置度方法应用分析摘要：在加工零件过程中，有许多按某一特征分布的加工孔组，这些孔的特点是：各孔之间的相互位置要求较高 , 如要求均匀分布、等距分布或按理论正确尺寸确定的理想位置分布。

本文主要针对用三坐标测量分度圆孔组位置度的方法进行了详细的分析，为机床的调整和加工提供可靠依据。

关键字：三坐标测量、位置度、分度圆孔组在加工零件过程中，有许多按某一特征分布的加工孔组，这些孔的特点是：各孔之间的相互位置要求较高 , 如要求均匀分布、等距分布或按理论正确尺寸确定的理想位置分布。

评定这些位置度的常规方法是：1. 坐标测量法：利用心轴、通用量具、量仪进行测量。

这是较为传统的检测方法，优点是可以利用常用的量具、量仪进行检测，缺点是测量和计算过程复杂，耗时长，效率低，不适用于批量零件的检测，且检测精度完全依赖于检测工具的精度和检验人员的技术水平；2.专用位置度量规；是一种定性的评价位置度是否合格的传统方法。

它的优点是使用简便和有效，缺点是：制作周期长、效率低，成本过高，不适用于小批量零件的检测。

3.使用三坐标测量机进行测量和评价。

将被测零件放入测量机允许的测量空间，精确的测出被测零件表面的点在空间坐标中的数值，将这些点的坐标数值经过计算机处理，拟合形成测量元素(点、线面、圆、圆柱等)，在经过数学计算的方法得到位置公差及其它几何量数据，它快捷、便利且精度高，适用于小、中、大批量零件的检测。

因此，在生产中得到了广泛的应用。

本文将对三坐标测量分度圆孔组位置度方法进行详细分析，为机床的调整和加工提供了可靠依据。

1．被测要素分析图1 端盖端盖（图1）多用于齿轮箱、蜗轮箱和减速器箱体，防止灰尘、油污侵入运动部位，为分度圆孔组位置度检测的典型零件。

径向尺寸选用中心线作为A基准，长度基准以连接面B为主。

由于本文只针对用三坐标测量该零件的位置度的方法进行分析，因此其他尺寸的测量不在此分析。

位置度是用以控制被测要素的位置要求 , 是零件上被测的点、线、面的实际位置偏离理想位置的程度 , 理想位置由设计者根据零件的功能要求给出 , 用带框的理想正确尺寸来表示。

三坐标测螺纹孔位置度
三坐标测螺纹孔位置度是指通过三坐标测量仪对螺纹孔的位置
度进行测量和评估的过程。

三坐标测量仪是一种高精度的测量设备，可以实现对三维物体各种尺寸和形状的测量，具有高精度、高效率、高智能化等优点。

对于螺纹孔位置度的测量，首先需要进行测量点的选取和布置。

通常选取螺纹孔的中心点、底部、口径等关键点进行测量。

然后，在三坐标测量仪上设置相应的测量程序和参数，对选定的测量点进行测量。

最终，根据测量数据和相关的公式，对螺纹孔的位置度进行评估和分析。

三坐标测量技术在制造业中得到广泛应用，尤其在高精度零部件的制造过程中发挥着重要的作用。

通过三坐标测量技术对螺纹孔的位置度进行测量和评估，可以有效提高生产效率和产品质量，为制造业的发展做出重要贡献。
