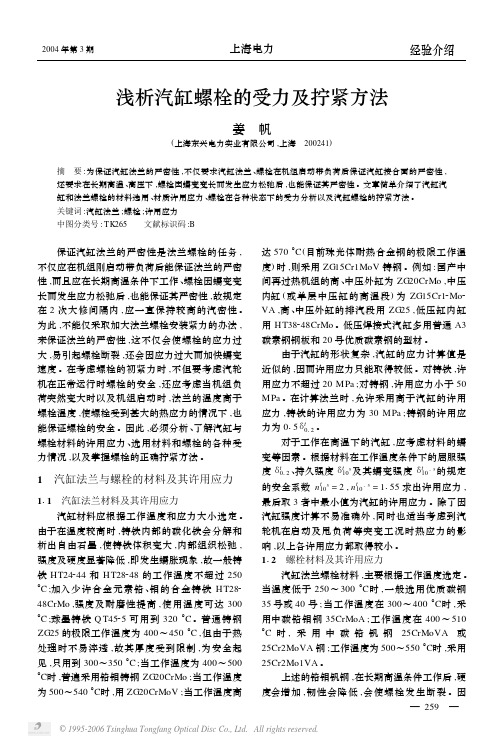

浅析汽缸螺栓的受力及拧紧方法姜　帆(上海东兴电力实业有限公司,上海　200241)摘　要:为保证汽缸法兰的严密性,不仅要求汽缸法兰、螺栓在机组启动带负荷后保证汽缸接合面的严密性,还要求在长期高温、高压下,螺栓因蠕变变长而发生应力松弛后,也能保证其严密性。

文章简单介绍了汽缸汽缸和法兰螺栓的材料选用、材质许用应力、螺栓在各种状态下的受力分析以及汽缸螺栓的拧紧方法。

关键词:汽缸法兰;螺栓;许用应力中图分类号:T K265 文献标识码:B 保证汽缸法兰的严密性是法兰螺栓的任务,不仅应在机组刚启动带负荷后能保证法兰的严密性,而且应在长期高温条件下工作、螺栓因蠕变变长而发生应力松弛后,也能保证其严密性,故规定在2次大修间隔内,应一直保持较高的汽密性。

为此,不能仅采取加大法兰螺栓安装紧力的办法,来保证法兰的严密性,这不仅会使螺栓的应力过大,易引起螺栓断裂,还会因应力过大而加快蠕变速度。

在考虑螺栓的初紧力时,不但要考虑汽轮机在正常运行时螺栓的安全,还应考虑当机组负荷突然变大时以及机组启动时,法兰的温度高于螺栓温度,使螺栓受到甚大的热应力的情况下,也能保证螺栓的安全。

因此,必须分析、了解汽缸与螺栓材料的许用应力、选用材料和螺栓的各种受力情况,以及掌握螺栓的正确拧紧方法。

1　汽缸法兰与螺栓的材料及其许用应力111　汽缸法兰材料及其许用应力汽缸材料应根据工作温度和应力大小选定。

由于在温度较高时,铸铁内部的碳化铁会分解和析出自由石墨,使铸铁体积变大,内部组织松弛,强度及硬度显著降低,即发生蠕胀现象,故一般铸铁HT24244和HT28248的工作温度不超过250°C;加入少许合金元素铬、钼的合金铸铁HT282 48CrMo,强度及耐磨性提高,使用温度可达300°C;球墨铸铁Q T4525可用到320°C。

普通铸钢ZG25的极限工作温度为400～450°C,但由于热处理时不易淬透,故其厚度受到限制,为安全起见,只用到300～350°C;当工作温度为400～500°C时,普遍采用铬钼铸钢ZG20CrMo;当工作温度为500～540°C时,用ZG20CrMoV;当工作温度高达570°C(目前珠光体耐热合金钢的极限工作温度)时,则采用ZG15Cr1MoV铸钢。

汽轮机汽缸螺栓紧固浅议摘要：介绍了汽轮机螺栓紧固的要求、螺栓紧固的顺序，对比了热紧螺栓加热技术中电阻加热和感应加热的优劣，提出了操作过程的注意要点。

关键词：螺栓加热气缸中分面汽轮机1.概述汽轮机汽缸中分面的螺栓要求很高的预紧力，一般可通过下述方法达到。

1)冷态拧紧是在冷态时，对螺栓施加相当大的机械力。

目前，一般采用液压拧紧。

2)热态拧紧，就是加热螺栓，松解汽缸法兰螺栓时对螺栓进行加热，螺栓伸长至螺母与法兰面分离、消除预紧力后旋松螺母；拧紧螺栓时对螺栓进行加热，螺栓伸长后将螺母旋拧到预定位置，冷却后获得足够的预紧力。

1.螺栓紧固要求对于汽轮机螺栓直径不小于M52的螺栓，采用冷紧的方法不能达到设计要求的扭矩，一般采用热紧方法，热紧螺栓在热紧前必须先进行冷紧。

1) 螺栓紧固后需保证汽轮机在运行周期内结合面的严密性，中分面不能出现漏汽缺陷。

2) 紧固顺序、紧固方法及紧固力矩应符合制造厂技术文件的规定。

3) 螺栓紧固前需涂抹防咬合剂，防止螺栓咬死。

4) 螺栓预紧力应尽量均匀，防止出现部分螺栓预紧力过大导致的螺栓损坏或汽缸变形。

螺栓冷紧目的是消除由汽缸自重引起的结合面间隙，并将结合面上的汽缸密封脂挤压至一定厚度，给螺栓热紧准确的基准。

运行时间少于5年的汽缸结合面间隙一般都是由汽缸自重产生的自然垂弧引起的，而运行时间较长的汽轮机汽缸存在一定的永久变形，冷紧螺栓时还要考虑汽缸变形引起的结合面间隙，冷紧力矩要相应加大。

在汽缸变形不大的情况下，可用加大冷紧力矩的方法，冷紧可采用呆扳手、电动、气动或油压扳手冷紧。

1.螺栓紧固的顺序螺栓冷紧的顺序应该是从汽缸中间位置开始向前面后端部同时依次紧固，而且左右两侧必须同时进行，螺栓紧固顺序如图1所示。

图 1 汽轮机汽缸螺栓紧固示意图一般情况下，汽缸中间位置也就是汽缸结合面间隙和变形最大的位置，如果变形不在中间部位，则应先紧固汽缸间隙和变形最大部位的螺栓，然后从汽缸中间位置按顺序进行紧固。

汽轮机检修中螺栓损坏原因分析及对策高耀勤发表时间：2017-12-07T12:12:50.763Z 来源：《电力设备》2017年第22期作者：高耀勤[导读] 摘要：汽轮机的螺栓数量较多，且价格昂贵，若检修不当致螺栓损坏，不仅会影响汽轮机的正常运行，而且还会提高检修成本。

（大唐韩城第二发电有限责任公司）摘要：汽轮机的螺栓数量较多，且价格昂贵，若检修不当致螺栓损坏，不仅会影响汽轮机的正常运行，而且还会提高检修成本。

本文简单阐述了螺栓检修的工艺和程序，分析了汽轮机检修中螺栓损坏原因，并针对原因提出了相应的解决对策。

关键词：汽轮机；螺栓损坏；解决对策0.引言汽轮机在运转时处高速运行状态，同时承受着巨大的压气，这就要求螺栓不停于气缸内运转做功,如此一来，螺栓就极易出现损坏，在实际运转过程当中，因其不仅需承受巨大压力，而且还受高温环境影响，若螺栓损坏还可能会导致设备遭到损坏，影响设备正常运转。

为此，有必要分析汽轮检修中螺栓损坏的原因，并提出行而有效的解决措施。

1.螺栓检修的工艺及程序汽轮机螺栓检修工艺相对复杂，为保证检修安全性和效果，就必须严格依相关标准和规范执行检修程序：第一，拆卸。

待汽缸螺栓金属温度降至80℃以下时方可进行操作，松汽缸螺栓。

多数汽缸螺栓为热紧螺栓，为此可利用电加热棒松螺栓。

螺栓拆卸后应依标号存放，并与螺帽一一对应，依编号放好配套垫圈并记住其相应位置。

拆卸时应严格依相关规定顺序进行，通常采取自中部对称向两侧拆卸方式。

第二，检修。

清理螺扣、螺帽、栽丝等，并行氧化皮处理，然后行正式检修，先丝锥过扣后试扣，若螺母可容易安装、螺栓可轻松旋下，则表明此产品合格；若发现螺栓存在异常，则应及时进行维修，保证螺栓完好、螺扣表面光滑。

第三，回装。

严格依螺栓回装相应程序进行操作，先冷紧螺栓再热紧螺栓，注意把握螺栓冷紧力矩，冷紧力矩不能过大，过大容易引起螺栓断裂，做好密封处理，以免出现漏气的现象。

2.汽轮机检修中螺栓损坏的原因分析及解决对策2.1螺牙咬死螺牙咬死是螺栓损坏最常见的问题，包括螺栓与螺帽咬死、底扣与栽丝咬死等情况，其出现原因主要有以下几点：①回装时未彻底清理螺纹，螺扣表面粗糙，存在毛刺。

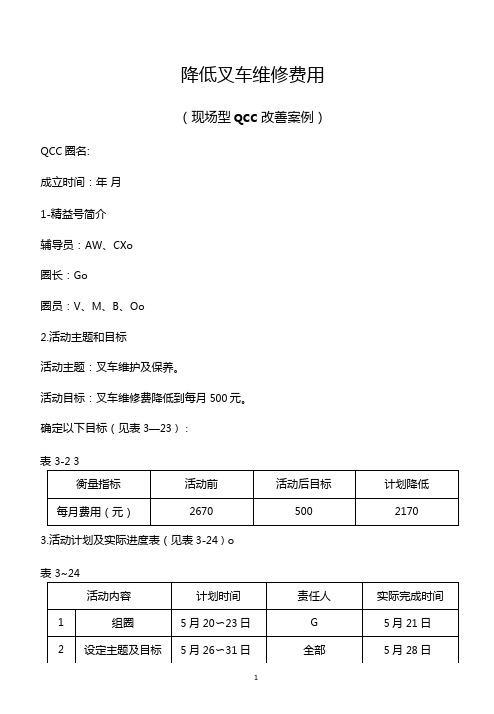

降低叉车维修费用（现场型QCC改善案例）QCC圈名:成立时间：年月1-精益号简介辅导员：AW、CXo圈长：Go圈员：V、M、B、Oo2.活动主题和目标活动主题：叉车维护及保养。

活动目标：叉车维修费降低到每月500元。

确定以下目标（见表3—23）：表3-2 33.活动计划及实际进度表（见表3-24）o表3~244.现状调查。

活动前对3〜5月存在问题次数的统计（见表3-25）表3-25存在问题用柏拉图表示（见图3-13）：5.要因分析。

（1）圈组成员开会讨论，利用脑力激荡法列出下列16个问题原因及相应票数如下：①没保养好，方法不适当（5票）。

②不知如何保养（1票）。

③开车技术不好，到处碰撞（2票）。

④有故障不报告，带病工作（2票）⑤地面不平，磨损太大（1票）。

⑥责任心不强（5票）。

⑦分工责任不明确（1票）。

⑧电池水加得太多（2票）。

⑨每天使用时间过长（3票）。

⑩叉车零件老化（1票）。

⑪11.超载行驶（4票）。

⑫12.充电不及时（2票）。

⑬13.违章操作（4票）。

⑭14.无证操作（1票）。

® 15.人员复杂，各部门都使用叉车（1票）。

⑯16.电池水不足，没有及时加水（1票）。

（2）叉车维护及保养（鱼骨图分析法，见图3-14）。

（3）确定主要原因。

①违章操作。

②开车技术不好，到处碰撞。

③有故障不报告，带病工作。

④员工责任心不强。

⑤用电过度。

⑥零件老化。

⑦不知如何保养。

⑧叉车管理不当。

6.对策拟定、审批及实施（见表3-26）o 表3~267.实施效果。

活动前、活动中及活动后维修费用对比（见表3-27、图3-15、图3-16）：表3-2739次活动前/月活动中/月活动后/月8.成果确认。

（1）有形成果。

活动前每月的维修费用是2 670元，活动后每月的维修费降到50元，每年减少维修费约3000元。

（2）无形成果。

①通过QCC 活动使员工明白了叉车平时维护和保养的重要性。

具体无形成果获得（见图3-17）；------ 活动前 ------ 活动后1〜5表示从差至优②违章现象减少了, 没有发生无证啓版员嬴心题及时得到了解决。

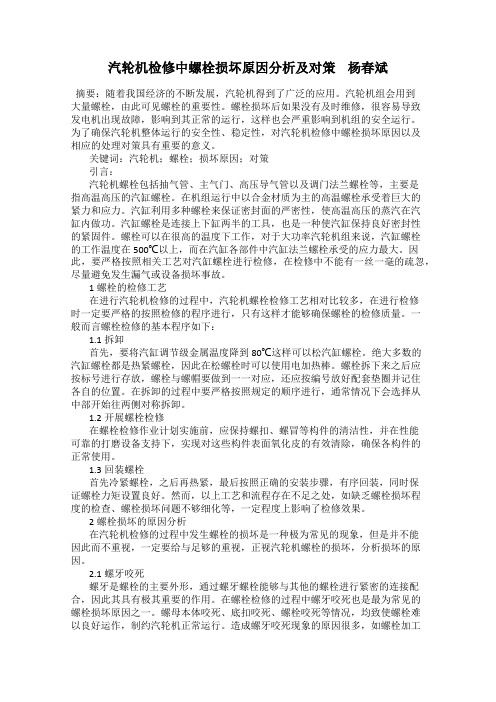

汽轮机检修中螺栓损坏原因分析及对策杨春斌摘要：随着我国经济的不断发展，汽轮机得到了广泛的应用。
