汽缸螺栓检修工艺规程
- 格式:wps
- 大小:170.00 KB
- 文档页数:8

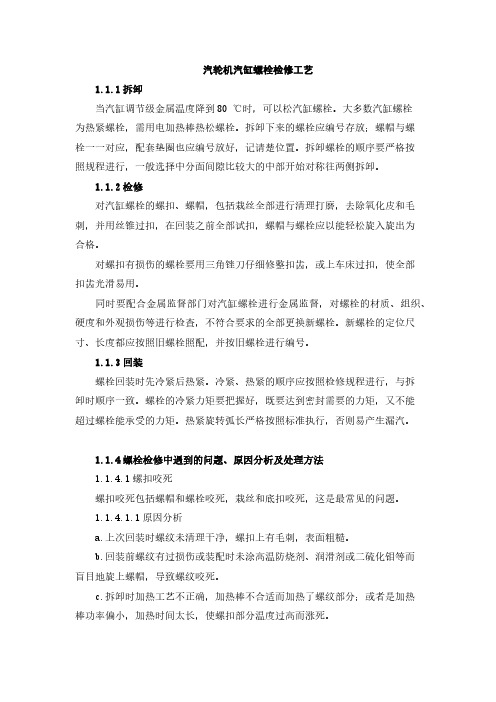

汽轮机汽缸螺栓检修工艺1.1.1拆卸当汽缸调节级金属温度降到80 ℃时,可以松汽缸螺栓。
大多数汽缸螺栓为热紧螺栓,需用电加热棒热松螺栓。
拆卸下来的螺栓应编号存放;螺帽与螺栓一一对应,配套垫圈也应编号放好,记请楚位置。
拆卸螺栓的顺序要严格按照规程进行,一般选择中分面间隙比较大的中部开始对称往两侧拆卸。
1.1.2检修对汽缸螺栓的螺扣、螺帽,包括栽丝全部进行清理打磨,去除氧化皮和毛刺,并用丝锥过扣,在回装之前全部试扣,螺帽与螺栓应以能轻松旋入旋出为合格。
对螺扣有损伤的螺栓要用三角锉刀仔细修整扣齿,或上车床过扣,使全部扣齿光滑易用。
同时要配合金属监督部门对汽缸螺栓进行金属监督,对螺栓的材质、组织、硬度和外观损伤等进行检查,不符合要求的全部更换新螺栓。
新螺栓的定位尺寸、长度都应按照旧螺栓照配,并按旧螺栓进行编号。
1.1.3回装螺栓回装时先冷紧后热紧。
冷紧、热紧的顺序应按照检修规程进行,与拆卸时顺序一致。
螺栓的冷紧力矩要把握好,既要达到密封需要的力矩,又不能超过螺栓能承受的力矩。
热紧旋转弧长严格按照标准执行,否则易产生漏汽。
1.1.4螺栓检修中遇到的问题、原因分析及处理方法1.1.4.1螺扣咬死螺扣咬死包括螺帽和螺栓咬死,栽丝和底扣咬死,这是最常见的问题。
1.1.4.1.1原因分析a.上次回装时螺纹未清理干净,螺扣上有毛刺,表面粗糙。
b.回装前螺纹有过损伤或装配时未涂高温防烧剂、润滑剂或二硫化钼等而盲目地旋上螺帽,导致螺纹咬死。
c.拆卸时加热工艺不正确,加热棒不合适而加热了螺纹部分;或者是加热棒功率偏小,加热时间太长,使螺扣部分温度过高而涨死。
d.汽缸温度偏高时即开始拆卸螺栓。
e.螺栓长期在高温下工作,表面氧化皮较厚,由此引起螺栓与螺扣间产生较大的挤压力,表面的氧化皮集中在一起形成坚硬的氧化膜。
氧化膜拉破时在螺纹表面拉出毛刺,造成螺纹咬死。
f.螺栓加工质量不够高,光洁度太差,螺纹间配合间隙小。
1.1.4.1.2解决措施a.在回装前对每条螺栓、每个螺帽及底扣都应仔细地试验和检查,不留有任何毛刺。
汽轮机本体检修工艺规程低压缸揭缸检修目录目录 (I)汽机设备检修工艺规程 (1)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)汽轮机低压缸揭缸检修工艺规程1 范围本标准根据Q/HHW 217002-2017《标准编制导则》给出的规则编制,规定了东方汽轮机厂超超临界、中间再热、冲动式、单轴、三缸四排汽凝汽式发电机组汽机汽缸揭缸检修检修工艺的标准及要求。
2 规范性引用文件DL/T 338-2010 并网运行汽轮机调节系统技术监督导则DL/T 1055-2007 发电厂汽轮机、水轮机技术监督导则国能安全[2014]161号防止电力生产事故的二十五项重点要求DL/T 870-2004 火力发电企业设备点检定修管理导则GB 26164.1-2010 电业安全工作规程第1部分:热力和机械DL/T 838-2017 燃煤火力发电企业设备检修导则3 术语和定义汽轮机是将蒸汽的热能转换为机械能的旋转式蒸汽动力装置,是火电和核电的主要设备之一,用于拖动发电机发电。
工序0 概述汽轮机低压缸分为A低压缸和B低压缸。
低压缸设置有两个排汽口,排汽口处设有扩压段。
每个低压缸为分流式三层焊接结构,由低压外缸、低压内缸和低压进汽室三部分组成。
排汽缸采用了逐渐扩大型排汽室等新技术,使排汽缸具有良好的空气动力性能。
工序1 安全措施□检查确认安全和技术措施已正确执行。
□拆卸和复装导汽管时,按要求搭设脚手架和围栏,并设置安全网。
□使用加热棒,戴必要的防护手套,避免烫伤;加热棒妥善放置以免高温着火。
使用螺栓加热装置,做好防止触电和烫伤措施,加热后的螺栓加热棒应放在专用架上或放入其它螺栓孔内。
□部件回装前必须用压缩空气吹扫干净,对照封堵记录,将封堵有序撤出,确保缸内干净,内部无任何异物。
工序2 主机低压缸A解体2.1 解体低压缸□推力轴承未解体及靠背轮未断开前测量A、B低压转子轴向定位尺寸。
□盘车停止后拆除低压外缸及两端轴封套水平中分面螺栓,拔出定位销。
汽缸检修工艺规程第一节概述一、作用汽缸是汽轮机静止部分的主要部件之一,作用是将蒸气与大气隔绝,形成能量转化的封闭空间。
汽缸是汽轮机的外壳,在汽缸内安装有汽轮机主机部件中的静止部件如喷嘴、隔板套、隔板、静叶环、阻汽环、汽封圈以及阻汽片等,和转动部件如主轴、叶片、平衡鼓、复环以及联轴器等,它的作用是形成封闭的环形汽室,以供蒸汽在其内部充分的膨胀做功。
CN300-16.7/537/537型汽轮机组汽缸分为高压内外汽缸、中压内外汽缸、低压1号内缸、低压2号内缸、低压外缸三部分。
二、高中压汽缸:高中压汽缸的结构形式和支撑方式在设计时给予充分考虑,当受热状况改变时,可以保持汽缸自由且对称的收缩和膨胀,并且把可能发生的变形降到最低限度。
由合金钢铸造的高中压外缸通过水平中分面形成了上下两半。
内缸同样为合金钢铸件并通过水平中分面形成了上下两半。
内缸支撑在外缸水平中分面处,并由上部和下部的定位销导向,使汽缸保持与汽轮机轴线的正确位置,同时使汽缸可根据温度的变化自由收缩和膨胀。
高压汽轮机的喷嘴室也由合金钢铸成,并通过水平中分面形成了上下两半。
它采用中心线定位,支撑在内缸中分面处。
喷嘴室的轴向位置由上下半的凹槽与内缸上下半的凸台配合定位。
上下两半内缸上均有滑键,决定喷嘴室的横向位置。
这种结构可以保证喷嘴室根据主蒸汽温度变化沿汽轮机轴向正确的位置收缩或膨胀。
主蒸汽进汽管与喷嘴室之间通过弹性密封环滑动连接,这样可把温度引起的变形降到最低限度。
外缸上半及内缸下半可采用顶起螺钉抬高,直到进汽管与喷嘴室完全脱离,然后按常规方法用吊车吊起。
在拆卸外缸上半或内缸下半时,尽量保持进汽密封处蒸汽室的形状,当汽缸放下时与密封环同心。
汽轮机高压隔板套和高中压进汽平衡环支撑在内缸的水平中分面上,并由内缸上下半的定位销导向。
汽轮机中压1号隔板套﹑中压2号隔板套、中压3号隔板套和低压排汽平衡环支撑在外缸上,支撑方式和内缸的支撑方式一样。
高中压缸的上下半,在水平中分面上用大型双头螺栓或定位双头螺栓连接。
汽缸检修规程1.1.1概述:1.1.1.1高中压内外缸:高中压外缸内装有高压内缸、喷觜室、隔板套、汽封等高中压静止部件,与高中压转子一起构成了汽轮机的高中压通流部分。
高中压缸采用合缸反流结构,高中压隔板固定在内缸缸体持环上。
通流部分:高压缸1单列调节级+11个压力级、中压缸12个压力级。
高中压缸采用上猫爪支承方式,分别支承于前轴承座、中间轴承座上。
高压第八级后向上的有1个抽汽口(供#1高加)。
高压缸排汽部分由2端抽汽口抽出(供#2高加),外缸下半的3端抽汽口(供#3高加)。
高中压缸采用铬钼钢铸件,支撑在前轴承箱和中间轴承箱上。
高压外缸为上猫爪中分面支承方式,外上缸通过猫爪支在前箱和中箱运行垫片上,外下缸通过汽缸法兰螺栓吊在高压外上缸上,外下缸上设有安装猫爪,安装猫爪通过横销连接在轴承座上,下缸通过间隙调整螺栓紧固在轴承座上。
上内缸通过汽缸螺栓紧固在高压下内缸上,高压下内缸通过猫爪支承在高中外下缸上,通过凸肩轴向定位,为了确保内缸中心相对于外缸在垂直方向不变,外缸凸台上使用的垫片有坚硬的表面以防止内缸在膨胀和收缩时产生磨损。
高压上进汽通过 4 只螺栓紧固在高压下进汽室上,高压下进汽室通过支承脚支承在高压内下缸上,中压内上缸通过汽缸法兰螺栓紧固在中压内下缸上,中压内下缸通过猫爪支承在高中压外缸上,高中压外上缸与中压缸下缸上的膨胀间隙配合。
内缸上半和下半的垂直中心线上设置横向定位键。
这种布置可保持在所有运行工况下内、外缸的中心相对不变。
1.1.1.2低压缸为双流布置,分为内缸和外缸。
两低压缸前后轴承座与下汽缸焊接为一体,通过汽缸座架直接支承在主板上。
内缸由外缸上的四个搭子支承通过汽缸猫爪支承在外下缸内调整垫片上,并且内下缸用间隙调整螺栓紧固在外下缸上。
低压内缸支承在外缸四个垫片上,确保汽缸上下中心正确以确定置。
轴向位置由低压内下缸两侧中部与外下缸的夹条键确定。
水平方向位置由汽缸轴向中心线上的夹条键确定正确位置,通过这种布置使内缸在各种工况下保证精确对中。
谈车用发动机缸盖螺栓的紧固与检修技术术拧鬃技术缸体是发动机的基础零件,缸盖是发动机的主要零件之一.发动机所有零部件都是以它为基础组装起来的,所以其技术状况直接影响着发动机修理质量和使用寿命.常见发动机缸盖螺栓的紧固力矩不符规范或使用中松动,使之汽缸体和汽缸盖在工作过程中有时会产生裂纹,导致发动机漏水,漏气,漏油,影响发动机的正常工作.一,缸盖螺栓松脱弓l起排气管喷水一辆柴油汽车在使用过程中,发现水箱经常容易开锅,丑I】冷却水温度过高沸腾,途中要经常加水;行驶无力,上坡没劲.冷车启动凼难.停车检查时,将变速器挂入空挡,拉紧手制动,启动发动机.并逐渐变换加速踏板位置,观查到排气消声器烟色是一团团白色水蒸气,用一张纸刘道春放在排气消声器口,不一会就被打湿了.发动机熄火,检查机油油面,发现机油中含水并且有白色泡沫状;油面增高,机油粘度降低.据上述现象判断,该车发动机汽缸进水,水在燃烧室内加热变为水蒸气后从排气管口排出.同时,冷却水窜入汽缸后,还会沿着缸壁与活塞之间的间隙流入油底壳,导致机油变稀和油面升高.当解体发动机,检验缸体和缸盖时发现,原来该车在进行维护时,没有按照汽车维修规范拧紧缸盖螺栓;使用中缸盖螺栓受热伸长,没及时重新紧固.缸盖螺栓松脱后引起缸盖变形,直致缸垫烧蚀.由此,汽缸垫的密封性能变坏,冷却水进入汽缸,化为水蒸气由排气管口排出;同时,当车辆停驶一段时间,冷却水2紧固件技术拧紧技术进入汽缸,下次启动时就显得比较困难.将该车发动机的缸垫,缸盖螺栓更换新件,按照汽车使用说明书修复后,消除了故障.二,汽车发动机缸盖螺栓的功用缸盖与缸体平面的密切贴合,是靠衬垫的作用和缸盖螺栓螺母的正确旋紧.使用中,由于衬垫的变形及螺栓螺母的伸长,会使得缸盖和缸体的贴合变得松弛;发动机汽缸体和汽缸盖接触平面会由于缸盖螺栓扭力不均匀,或在高温下拆卸等原气缸盏曩栓捧气门导管气缸盏(IlH)因,可能会产生平面翘曲,拱曲现象.由于汽缸垫不平而漏气,漏水,使缸盖下平面和缸体的上平面形成腐蚀斑点, 螺孔周围出现凸起等不正常情况.为防止发动机汽缸盖衬垫漏气,漏水和漏油,一般要在新车行驶lO00km后,应用扭力扳手检查缸盖螺母的扭紧力矩,扭紧时应待发动机冷却后进行.发动机缸盖总成见图l. 三,缸盖螺栓紧固力矩不均致使缸盖的平面变形缸体与缸盖多用灰铸铁或铝合金铸气缸体图12.7LV6发动机汽缸盖总成3紧固件技术拧紧技术造,它们的结构形状复杂,各处壁厚厚薄不均,长期在高温,高压,交变载荷下工作,容易产生变形;工作时受热和受力情况也比较复杂,不仅各配合副本身会因摩擦而磨损,而且缸体还可能因为存在铸造残余应力而产生变形,破坏各配合副的相互关系;各部分因工作温度不均匀引起的热应力还可能导致裂纹,这些都会影响到整个发动机的性能指标,工作可靠性和耐久性.尤其在制造过程中,时效处理不彻底,留有残余应力,在发动机工作时,受高温影响,残余应力逐渐松驰,结果引起汽缸体,汽缸盖变形.汽缸体,汽缸盖在工作过程中常产生的缺陷有变形,裂纹,汽缸表面的磨损,螺纹孔的损坏等.汽缸体,汽缸盖变形后,常使汽缸体,汽缸盖结合平面产生翘曲,当其平面度超过技术标准时,将会引起发动机漏气,漏水,漏油等故障;严重时会冲坏汽缸垫,使发动机无法工作.另外汽缸体变形后,常会破坏曲轴,凸轮轴轴承承孔的同轴度,加剧了曲轴,凸轮轴和轴承的磨损和损坏.汽缸盖平面挠曲(或拱曲)变形,大多是由于汽缸盖螺栓紧固力矩不均匀,或在高温下拆卸汽缸盖等原因造成的,汽缸盖装配平面的平面度,可放在平板(或搁架)上用直尺和塞尺来检查.其要求是在装配平面全长上不大于0.1Omm;在lOOmm长度上不大于0.03mm.如超过上述范围,应予修整.汽缸盖变形可采取敲压法校正也可加温后放在压床上校正.校正时,应在汽缸盖上放一块软金属,缓慢增加压力,直至汽缸盖平面度合格为止. 汽缸体,汽缸盖发生裂纹的部位,不同的机型并不一致,但大多发生在水套壁厚较薄处,或工作过程中应力(尤其是热应力)比较集中部位,如汽缸盖两气门座之间,汽缸体两缸孔之间等.裂损产生的原因,大多是由于使用养护不当所致,如发动机长时间在高负荷,高温下工作,或在高温下骤加冷水,从而产生过大的热应力;冬季使用时未加防冻液,夜间停车又未放水而造成冻裂等.外部的裂损严重,般容易发现,但细小的裂纹,尤其出现在缸体内部的,则难以观察出来.缸体破裂漏水的一般检查方法,除外部渗漏部位凭肉眼观察之外,内漏常采用水压试验进行诊断.发动机长期工作后,会在燃烧室和进,排气道以及活塞顶等处积附一层粗糙,坚硬,粘着力很强的积炭.影响燃烧和活塞散热,缩小燃烧室容4紧固件技术拧紧技术积,使柴油机工作粗暴,同时还使排气不畅,充气不足.若积炭掉入气缸与活塞组的摩擦表面,不仅加速这些机件的磨损,甚至还可能出现"拉缸"现象.尤其气缸盖螺栓或螺母在工作时会产生松动,松动后,会使气缸压缩压力降低,冷却液进入气缸,机油进入冷却系统,气缸垫被冲坏.四,发动机缸盖螺栓塑性域的紧固方法发动机缸盖螺栓紧蚓通常是在所谓"弹性域"内完成的.在弹性域里,所紧固螺栓的轴向拉伸应力与螺栓的旋转角成正比增加.如超过弹性域紧固螺栓,则会有螺栓的旋转角变化,而螺栓的轴向拉伸应力则变化很少.这个区域也就称之塑性域.通常有两种紧崮螺栓的方法.一种是在弹性域内紧固螺栓,这是常规方法.即罩}l馨汽缸盖螺栓紧固时,首先将汽缸盖螺栓分几次按交叉顺序均匀地扭紧数圈.如有不符合扭矩标准的螺栓,应立即更换.在紧固之前,先在汽缸盖螺栓螺纹和螺帽下方涂上一薄层机油.如有螺栓断裂或变形,即予以更换.另一种紧固螺栓的方法是在塑性域内紧固螺栓.在一些发动机中,发动机盖,连杆轴承盖或曲轴盖之间的连接螺栓都是在塑性域内紧围的.在这种紧固方法中,先用预定扭矩将螺栓紧固至接近其屈服点,然后再用一预定的扭矩使其超过屈服点进行紧固.在塑性域内,这类螺栓发挥轴向拉伸应力.在弹性域内,紧固扭矩与螺栓轴向应力(与螺栓旋转角等效)成正比. 但是,根据螺栓情况(螺纹,凸缘,垫圈等)紧固扭矩与螺栓拉伸应力可能不成正比.在紧固过程中,螺栓拉伸应力会有较大变化.如图2所示,在塑性域内,2螺栓的塑性域术相对于旋转角的变化,轴向拉伸应力没有什么变化.有些汽缸螺栓,连杆螺栓就是用塑性域紧固法分三步拧紧的.第一步,用专用工具将所有螺栓按规定顺序,扭矩紧固后,在所有螺栓头前端漆上记号.第二步,将预紧的螺栓以规定顺序拧紧90..第三步,将所有螺栓按顺序再拧紧90.,如图3所示,螺栓头上的记号位于后端.此类螺栓如破裂或变形,立即更换.都有明确的规定要求,即先将螺栓螺纹部分浸涂机油,然后用扭力扳手初步拧到要求扭矩,随后分步骤将螺栓拧至规定的角度.但采用旋转角度扭紧法必须备置角度拧紧专用工具;没有专用工具时采取按螺栓六角头位置划线确定拧过转角的方法也可以.在安装汽缸盖之前应按规定将气门组件装入汽缸盖中.按照与拆卸相反的顺序,一'~\'.i之(a)(b)(c)汽缸盖螺栓拧紧(a)汽缸盖螺栓头前端记号l(b)初紧记号位置;(c)紧固后记号位置图3汽缸盖螺栓拧紧五,发动机缸盖螺栓的折装方法常见一些修理人员对汽车柴油机缸盖螺栓,连杆螺栓,主轴承螺栓等,都是根据螺栓直径的粗细不同,凭经验估定扭矩大小,用扭力大扳手拧紧,有时安装中因扭矩过大,竟将螺栓拧断.对于风冷柴油机应按旋转角度拧紧法拧紧就不会断了.这种方法对部位不同的高度自锁螺栓进行安装应注意以下几点事项.在安装汽缸盖之前,要将曲轴转动到第一缸的上止点位置;安装汽缸垫时,有标号(配件号)的一面必须向上;更换汽缸盖紧固螺栓,不能重复使用已经按照拧紧力矩拧紧过的汽缸盖紧固螺栓;按照从中间向两侧,均匀,多次的原则.以40N?m的力矩拧紧汽缸盖螺栓,然后再拧紧180.;6紧固件技术拧紧技术更换损坏的衬垫;拧紧气门罩盖固定螺母,拧紧力矩为10N?m.安装缸盖时应用扭力扳手按一定的顺序旋螺母,首先旋紧中间两排螺母,然后交错的从中间向左右旋紧,使气缸盖衬垫均匀地夹在气缸体与气缸盖之间,旋紧缸盖螺母工作应分三个步骤进行,不能一步旋紧.第一次轻轻地预旋紧,第二次以中等力矩旋紧,最后用扭力扳手旋紧到规定的180~200N?m力矩,所有螺母的旋紧要均匀牢嘲.在放缸垫时,注意缸垫的方向,切勿放错,并且在气缸盖,气缸体和缸垫结合面不能有任何杂质存在,否则影响密封性能.汽缸盖螺栓的拧紧力矩一般为167~196N?m,按图4所示的顺序分两次均匀拧紧.装螺栓时要求在螺纹部分和台肩底部先蘸上机油,以使螺栓在规定的紧国力矩下,有效地产生轴向压力压紧汽缸盖.为拆卸汽缸盖,在松动汽缸盖螺栓时,应从汽缸盖的两端向中间交叉地进行,正好与拧紧汽缸盖螺栓时的顺序相反,全部螺栓拆完后,用木锤或锤子木柄敲击汽缸盖居J围.为防止把汽缸垫弄坏,不准用旋具或其它的工具撬汽缸盖,把拆汽缸盖的工具旋入火花塞的螺纹孔中,应缓慢,平稳地将汽缸盖取下来.如果没有专用工具,也可用四个螺栓穿入汽缸盖两端的孔中,用双手将汽缸盖提起.常见车型汽缸盖螺栓的拧紧顺序与力矩见表1,图4,5.表l部分车用柴油机连杆螺栓和主轴承盖螺栓拧紧规范拧紧规范柴油机型号连杆螺栓N?m主轴承盖螺栓N?mBN493Q,五十铃4J系列78.4~88.2l57~l76(118±10)(235±10)NJD433A分两次交叉拧紧分两次交叉拧紧第一次5().第一次80SOFIM8140系列第二次转60.±3.笔一珩16n朝~lO2Ql18~1272l6~235第一次(60±5)第一次(80±6)EQB系列第二次转60.±5.第一次垄轭【1o±So第一次120第一次30第二次转9O.±5.第二次8()WD615系列应达到170~250第三次250使用次数为1次第一次108~1227续表l部分车用柴油机连杆螺栓和主轴承盖螺栓拧紧规范第一次95~102第二次217~230第二次190—203第三次339~352第三次将螺栓全部松开第四次全部松开康明斯N一855第四次34~4l第五次108.5~122第五次95~102第六次217~230第六次190—203第七次339~352气缸盏平面度与磨削后的车型螺栓,螺母拧紧顺序拧紧力矩(N?m)t4,高度值(mm)●●'平面磨损极限值0.1042譬§3次:40—6o一拧一汽臭迪100I予;i§;1/2■(180.)量小高度值132.6.lo皇;§譬4次:40—60—75一上海一大众桑塔纳最小高度值132.6.2亭,3§参拧1/4啊(9o')§;?I平面度<O.1O/全长3广州GP7202SX●盎;{互予最小高度值92.1O孽装配:115化索切诺基Bl/)'I2o2平面度0.03/25-0.05/15249Sl37复检:l∞一122lp2南京跃进NJ1061D5.j§2次:78—113±10毛予季鼍l'.6一汽解放cat091<O.05/1oo-<o:2o/,e.长2次:98—118 §芝§两块气缸盖?一譬1f.东风EQ1090E72次:170—190玉..予,.i1).,191161422图4常见汽车气缸盖螺栓的拧紧顺序与力矩8紧固件技术拧紧技术(a1气缸盖螺栓对称拧紧法(b)气缸盖螺栓对称拧紧法(a)气缸盖螺栓旋转拧紧法(a)气缸螺栓旋转拧紧法幽5缸盖螺栓拧紧顺序六,发动机缸盖螺纹的紧固和检修汽车发动机在使用中,除气缸发生的"圆度"和"圆柱度"磨损外,发动机缸体上的缸盖螺栓孔容易产生裂纹,凸起和滑扣损坏,缸体和缸盖破裂损伤,结合平面变形,水道口腐蚀以及螺孔,火花塞孔缺损等现象.其主要原因一般有以下几个方面.1.每次修理拆卸缸盖螺栓,特别是在缸体材料不佳时,易造成螺孔磨损和螺栓变形.2.使用不合格的缸盖螺栓和一般自制螺栓加工精度达不到技术要求.3.直径较小,螺纹尖锐,拧入螺孔后紧度小,将螺栓拧到螺孔底部无螺纹的一段涨紧,以致螺孔裂纹.4.拧紧螺栓的力量过大.汽车维修与养护中,应经常紧定缸盖螺母.该处螺母一般是分两次旋紧,即在冷车时初步旋紧;为防止螺栓受热伸长较多而影响其紧度,在发动温度升高以后再旋紧一次.汽缸盖螺栓螺母的旋紧,应按一定的顺序进行,先从中间开始,逐渐向四周转移,先近后远,这样可以避免缸盖变形.汽车发动机汽缸盖螺栓螺母的拧紧力矩一般为76.4~196N?m.拆卸缸盖时也应按照规定的顺序,拧松缸盖螺纹,以免缸盖9紧固件技术曩技术拱曲.如东风EQ6100型发动机汽缸盖螺栓螺母的拧紧力矩一般为l16.7~196N?m.北京BJ2020型汽车发动机缸盖螺栓螺母的拧紧力距为71.5—76.4N?m.拆卸缸盖时也应按照规定的顺序,拧松缸盖螺纹,以免缸盖拱曲.东风EQ6100型发动机缸盖拆装时,注意缸盖螺栓头部的台肩,尺寸有两种须装小尺寸的螺栓,即圆台肩直径小的螺栓,以免将气门室罩盖的密封条挤裂而漏油.装缸盖衬垫时,将其定位销孔对准缸体上的定位销后,衬垫上的螺栓孔,水孔解放CA1091汽车发动机缸盖为整体式铸铁缸盖,每缸周围有六只螺栓,挺杆侧布着一只M10的螺栓作为辅助螺栓,扭紧力距为98~l18N?m.从中间开始,左右前后交叉进行,向两端推进,分二次扭紧(拆卸缸盖按上述相反顺序进行).北京现代索纳塔轿车2.7LV6发动机缸盖螺母的紧定顺序和要求见图6.汽缸盖螺纹孔损坏的主要原因与汽缸体螺纹孔损坏的原因相同.顶置气门汽缸盖是进排气歧管,汽缸盖罩,冷却水管,配气机构零件的装配基体,它还与汽缸,活塞和活塞环形成密闭的空间,承受高时齿带侧气缸盖螺栓:25N?m+(58.~62.)+(43.~47.)更换气缸垫时气缸盖螺栓拧紧转矩63N?m+90.+90. 图6气缸盖螺栓拧紧顺序等应与缸体上相应的孔道相通,若衬垫装反,所有的孔将不重合,约偏1.5ram左右;并注意前后垫不宜调换,以免破坏其密封.温,高压燃气的压力.汽缸盖螺纹的损坏将影响有关零件的装配,使各零件承受的拧紧力矩不均,出现漏油,漏水,漏气等现象,影响发动机l0紧固件技术拧紧技术的正常工作.汽缸盖螺纹孔的检查方法与汽缸体螺纹孔损伤的检查方法相同,螺孔损伤最常见的是脱扣.火花塞孔螺纹的损坏不能多于1扣.汽缸盖螺纹孔的修复方法与汽缸体螺纹孔的修复方法相同.但火花塞螺纹孔不宜采用加套,因此,在养护和维修中要注意避免损坏火花塞螺纹孔.汽车的发动机在修理作业中,由于拆装不当或螺纹在工作中磨损造成螺纹损坏的均可采用钢丝螺套进行完美的修复.但是如果螺孔周围及螺栓紧固部位附近龟裂现象严重时,应更换缸体或缸盖.螺孔螺纹损伤,通常用目测和将螺栓,火花塞旋入螺孔的方法进行检验.缸盖上装火花塞的螺孔螺纹损伤不得多于l扣,缸体与缸盖上其他螺孔螺纹损伤不得多于2扣.在发动机维修中,经常遇到缸盖螺栓孔脱扣的问题,用户大都是用手电钻扩孔加大,攻丝后另配缸盖螺栓.但若操作不慎,加大的螺孔就会与缸体上平面不垂直,即产生倾斜角.这样,缸盖螺栓旋入后,中心线离开原位,缸盖便下不去.如果少装一,二个缸盖螺栓,发动机工作后,该处会漏气,既降低功率,又容易冲坏缸床,还可能导致缸盖变形.然而,校正已经加大的斜螺孔是很麻烦的,一般要拆下缸体,在钻床或镗床上将斜孔镗正,然后压入带内螺孔的小套.这种校修办法容易挤破缸体水道和缩短缸体的使用寿命.有一个简便的修复工艺,现以195柴油机为例说明如下该机用4个缸盖螺栓固定缸盖.其缸体丝扣那一端原设计为M16X1.5,在使用中多次发生该处螺纹被拧滑的故障,于是把螺孔加大至M18×1.5.但是实际修复中,也曾发生螺孔倾斜的新问题,此时把缸盖螺栓拧入缸体螺孔后,就产生一个倾斜角.用游标卡尺测量,根部中心距为103mm,上端中心距为107mm,其偏差量△=107.用乙炔在螺栓根部加热,边加热边用木锤校正上部,可以校正缸盖螺栓.预防缸盖螺栓孔损坏应注意以下几个方面.尽量不用自制缸盖螺栓,更不能使用不合格的材料制造螺栓;不要经常拆卸螺栓,只有在检查和修理缸体平面时才需拆卸;在拧紧缸盖螺栓时要用合适的扳手,用力要适当,最好用力矩扳手按本机规定力矩拧紧.。
汽轮机汽缸检修工艺规程1.1 汽缸结构高中压汽缸是高压和中压合缸的双层缸结构。
由高中压外缸、高压内缸、中压内缸组成,其内、外缸均为合金钢铸造而成,沿水平中分面分为上缸和下缸,级组反向布置,高中压缸的两端分别是高压排汽和中压缸排汽。
其高温部分设计有蒸汽回流冷却。
因此,使每个汽缸的压差和温差都有降低。
采用双层缸结构的目的,在于降低外缸温度和减少汽缸壁厚度,这样既节约了耐高温的合金钢材料,又使汽缸的热应力降低。
高压缸喷咀室进口都焊在内缸上,靠喷咀室上的键槽镶嵌在内缸上、下半的凸缘上定位。
进汽套管用滑动接头连接到各个喷咀室,使由于温度变化引起变形的可能性减至最小。
高中压外缸由四个与下缸铸成一体的猫爪支承在前轴承座和低压下缸的轴承座上的支承键上。
支承面与汽缸中分面在同一平面,这样可使汽缸的热膨胀对汽缸中心的影响最小。
各猫爪与支承键之间的联系螺栓和螺母留有适当间隙,使猫爪可自由滑动。
在汽缸的每一端,用一个H形梁与邻近的轴承座相连接。
H型梁用螺栓和定位销连接到汽缸和轴承座上。
这些梁使汽缸与轴承座间保持正确稳定的轴向和横向位置,也使高中压缸和低压缸的相对位置得到了保证。
高中压内外缸的支承方式,外缸由四个与下缸铸成一体的猫爪支承在前轴承座和低压下缸的轴承座上的支承键上。
支承面与汽缸中分面在同一平面,这样可使汽缸的热膨胀对汽缸中心的影响最小。
各猫爪与支承之间的联系螺栓和螺母留有适当间隙,使猫爪可自由滑动。
低压内缸和外缸是由焊接的上、下半组成,外缸被垂直分为三段,并在水平中分面对开,形成上缸和下缸垂直结合面在安装时被永久性连接,使上、下缸各形成整体。
在低压缸的导流板上,装有喷水降温装置,其水源为凝结水泵出口凝结水,图2为喷水管,沿着末级叶根呈圆周形布置,喷水管上钻有两排喷水孔,将由进水管引入的凝结水,喷向排汽缸内部空间,使排汽温度降低,当排汽温度高于80°C 时投入喷水装置。
如上图1.2汽缸解体前工作2.2.1拆化妆板螺栓,先将级棚化妆板吊出放在指定位置,然后从后到前依次将单衣吊出放在指定地点,捆扎牢固。
火电厂汽轮机高压螺栓拆装检修工艺探讨由于火电厂汽轮机汽缸的结合面螺栓的工作条件较高,都是长期在高温高压之下的拆装与检修工作,而且汽轮机高压螺栓的直径通常都比较大,直径一般都在100mm以上,同时气缸螺栓的材料一般都采用特殊的合金材料,制作工艺相当复杂,存在着互换性差的问题。
因此,对汽轮机的高压螺栓进行拆装与检修作业的是一项比较复杂的工作。
近几年以来,我国的火电厂曾多次出现过由于汽轮机的高温螺栓断裂而导致严重事故,给火电厂的正常运行以及国民经济的发展带来了较为严重的影响。
本文主要通过对高压螺栓的拆卸、修复以及安装进行研究,强化汽轮机的后勤保障工作,确保汽轮机的正常运行具有重要的意义。
标签:汽轮机;高压螺栓;拆卸;安装前言在火电厂的发电体系中,汽轮机是不可或缺的重要组成要素,而其结合面的螺栓是确保装置不会发生漏气问题的关键。
汽轮气缸的工作条件比较恶劣,其结合面螺栓的拆卸工作也常常面临着高温高压,与此同时,汽轮机设备中所运用的螺栓普遍直径较大,运用的材料通常是特殊合金,在制作过程中所运用的工艺比较复杂,互换性相对较差,所以,拆卸与安装汽轮机高压螺栓是一项相对重要且精密的工作,需要对其相关工艺进行系统研究。
因此,对轮机高压螺栓的正确拆卸与安装能够保证整个系统的正常运行,在这个过程中,需要运用正确的处理工艺,并进行严格的技术监督,以确保系统运行过程中的效率与质量。
一、螺栓拆卸在拆卸高压螺栓时,需要遵循相关程序进行。
一般情况下,气缸本身会有一定自重,这会造成结合面存在一定弧度,而这种弧度会使得设备装配过程中产生间隙,与此同时,在对螺栓进行松紧时会在一定程度上延迟法兰,这也是间隙产生的主要因素。
所以,在对高压螺栓进行拆卸时,要严格遵循既定顺序,以确保不会因法兰之间变形而产生间隙,尽可能将间隙集中在最后拆卸的螺栓中。
因此,对螺栓进行拆卸时要先拆卸间隙最大的螺栓,之后对两边的螺栓进行对称拆卸,以逐渐恢复气缸接触平面。
第二章汽轮机本体部分检修第一节汽缸一:设备的结构及原理简介结构概述:高中压和低压汽缸都是双层缸结构。
高中压内外缸的结构如图(2 -2-1)所示。
高中压汽缸的高温部分即高压缸调速级到第6级和中压压缸第1—6级置于双层汽缸的内缸中。
高压喷嘴室与内缸为装配式:中压系全周进汽,汽室与内缸并成一体,第一级全周进汽喷嘴(即第9级隔板)用螺栓固定在内缸上。
高中压汽缸进汽短管均制成中间带螺旋圈夹层结构,其夹层与内外缸夹层连通短管的上段固定在外缸上,下段在内缸喷嘴汽管上,籍密封装置将高压蒸汽密封。
密封装置由两种不同直径的阻汽圈交替而成。
高中压内外缸之间以及汽缸与轴承座之间的支承方式如图(2-2-2)所示。
下内缸(4)吊在上内缸(3)上;上内缸(3)支承在下外缸(2)上;下外缸吊在上外缸(1)上;上外缸通过汽缸端猫爪支承在轴承座上。
高中压外缸猫爪的支承如图(2-2-3)所示,外缸前后的支承设置在上缸上。
在下缸上设有安装用的猫爪,安装猫爪通过横销一滑键连接,滑键固定在轴承座上。
正常运行时,下汽缸通过汽缸法兰螺栓吊在上汽缸上,上汽缸的工作猫爪支承在滑键上,猫爪与滑键间垫有工作垫片,在滑键内接有冷却水。
安装垫片是在下缸定位时及汽轮机大修揭盖时使用的,揭缸时,在拆汽缸螺栓前必须将下缸用支头螺栓顶起,垫好安装垫片,才能松去汽缸螺栓。
工作结束,机组投运前,必须将安装垫片取出分别做好记号,并保存好,以备下次大修时使用。
低压汽缸也分内外缸,外缸用钢板焊接而成。
为了加强刚性,低压外下缸直接与凝汽口喉部焊接。
低压内缸为整体铸铁。
低压缸两端各有六级隔板,直接固定在内缸上。
低压缸前后轴承与汽缸分开,为落地结构。
低压侧直接支承在台板上。
内缸两侧搁在外缸内侧的支承面上,用螺栓固定,内外缸以键定位。
外缸直接搁在基础台架上,与轴承座仅在下半汽缸设有垂直导向键。
在低压外缸排汽缸内,装有降低排汽缸温度的低负荷喷水降温装置,但应注意检查,不要使水直接喷射到叶片上。
汽缸螺栓检修工艺规程
第一节螺栓的拆卸及注意事项
1.冷松螺栓不准强力拆卸,用专用扳子加长套管或大锤拆卸,力度适当,防止咬扣。
2.M64以上的合金钢螺栓需要热松,采用加热棒加热的方法将螺母松下,螺母加热前需清除螺母四周的保温以及妨碍拆卸螺母的架子、表管等,并拆掉螺母加热孔的堵头,疏通螺栓加热孔及法兰本身的排汽孔,插入加热棒。
加热完毕,安装螺母加热孔堵头。
3.用电加热棒加热螺栓的程度,应使螺母能直接用专用扳手不加套管,也不用大锤,以一个人的力量能顺利拆下。
如非必要,尽量不要使用火焊加热,防止热应力产生裂纹。
4.螺栓加热如遇到下列情况应立即停止加热:
①加热时已显著超过上述数值,而螺帽仍不松动。
②用塞尺检查螺帽底部已经离开法兰时。
5.停止加热后,如螺帽不能顺利拧下时,不准用加长套管或大锤强力拆卸,否则易发生咬扣。
此时应让螺栓冷却10~20分钟,如仍不能拧下,继续冷却1~3小时,然后用2~3个#6焊嘴加热螺帽到400℃,并用一个焊嘴同时加热螺栓,用手锤轻轻震动螺帽,再拧一次,仍拧不动,可继续加热螺帽到700℃(此时螺帽呈暗红色)。
若还拧不动,则请示领导研究处理。
如果确认丝扣咬死后,由有经验的火焊工进行螺帽切割处理。
第二节加热棒及加热螺栓的方法
一、加热棒的作用
使用加热棒对汽轮机的高、中压内、外缸、低压#1内缸,主汽调节联合阀,高压隔板套、中压隔板套、高中压进汽侧平衡环、高压主汽导管、阀体支架等上、下法兰的大直径带中心孔的双头螺栓进行加热,以便紧固或松动螺栓的螺冒,达到结合面防漏以及确保组装件不会松动的目的。
二、加热棒的工作特性
①加热棒的结构及在螺栓中的放置,以不损伤加热棒为宜。
②螺栓加热棒的规格见下表。
③NC300/200-16.7/537/537型汽轮机所有热紧螺栓的伸长量见下表。
三、加热棒的使用方法
㈠准备下列设备
①将电源箱推至汽缸附近。
②连接好电源,中地线标称截面为15mm2。
③连接好加热棒导线,规格为2×4 mm2二芯线。
④加热棒检查插座部位绝缘。
㈡按照需加热的螺栓中心孔直径和长度,选好加热棒插入螺栓中心孔内。
㈢用导线将电源箱与加热棒连接起来
㈣分解螺栓
①清理螺母四周,拧开螺母上面的螺塞,清理螺栓的加热孔。
②加热螺栓前,认真检查电源箱,螺栓加热棒及插销组的绝缘性能是否良好,有无损伤情况,检查合格后,方可接上电源。
③将不同型号的螺栓加热棒分期分批地插入不同直径需加热的螺栓中心孔内,使螺栓受热伸长。
在加热过程中,用塞尺检查螺母下面间隙的情况,待间隙增至0.2~0.3mm时,即可拧松螺母,并拔掉电源。
等螺栓加热棒凉至室温后,再将其拔出。
㈤紧固螺栓
①螺栓、螺母对号试拧,螺母应能顺利拧到底。
然后用塞尺检查螺母端面与垫圈接触情况。
全周用0.04mm塞尺通不过时,表示接触良好。
②试拧合格的螺栓、螺母、垫圈的支承面及螺纹部分用螺纹涂料KS-151均匀润滑并保持清洁。
③用压缩空气清理螺栓孔的底部,确保孔内没有金属屑及其它脏物,以防止影响螺栓加热棒顺利插入螺栓内孔。
然后用一块牢固地缠在一根木杆端部并涂有少量干净油脂的布擦孔,再检查螺栓底部螺钉是否已被拧紧,此螺钉为测量螺栓伸长用,必须拧紧。
④用手旋紧螺母,并用测量装置测量螺栓的初始伸长值。
用表二中给定的冷紧力矩旋紧螺母,反复进行,直到整个结合面上的所有螺栓都均匀地拧紧为止。
⑤加热螺栓前,需将电源箱、插销组、加热棒联合通电试验1分钟,以检查加热装置工作是否正常。
在联合通电试验前,电源箱,插销组、螺栓加热棒单独进行检查,有否短路或绝缘不良的的地方。
如加热棒杆径外表面是否清洁,发现问题及时处理解决。
⑥加热装置检查合格后,按照螺栓热紧次序,将加热棒插入每个螺栓孔内,并检查加热棒与螺栓有否短路现象。
⑦通电加热螺栓,并在加热过程中注意电路系统的电线及电源箱温度情况,一般温度不可超过50摄氏度。
⑧根据螺栓温度情况,可一边加热,一边拧紧螺母。
根据表二中所给出的旋转角度,在螺母上画一条标记线,在螺母转动方向的法兰上画出第二条标记线,到螺栓和法兰的两条标记线重合时,螺栓加热完毕。
⑨切断电源后,当双头螺栓或螺母被冷却到安全温度即加热前温度后,方可取出加热棒。
然后清扫孔的底部并测量螺栓伸长量,所测得的伸长量必须是给定的理想伸长量,公差为+-(正负)10%。
如果超过此公差,则必须进行修正。
⑩最终测量后,测量孔必须用螺塞封好。
润滑螺塞上的螺纹,便于以后顺利拆卸,装好螺塞后,拭去多余的润滑剂。
四、使用加热棒时的几点注意事项
①螺栓孔内要求干燥、光滑、无杂物
②加热棒加热期间,不得进行吊装工作。
③加热棒附近的导线一定要支承固定住,避免加热时,导线的移动造成加热棒变形或损害。
④螺栓加热棒必须插入螺栓中心孔内以后才能通电,因为螺栓加热棒工作时,加热棒杆部呈红色,所产生的高温能严重地灼伤任何触及它的人员。
同时在加热棒没有插入的情况下通电,还可能使其过热烧坏。
所以为操作者以及其他人员的安全起见,加热棒必须插入螺栓中心孔后才能通电。
⑤螺栓加热棒通电时或尚未冷却时,均勿从螺栓中心孔内取出,除非您带上绝缘手套,并且只有在您确认加热棒电源已切断,并已冷却后,方可触及并处置螺栓加热棒。
使用不当会造成人员的严重灼伤。
另外,加热棒通电时或尚未冷却时拉出螺栓中心孔,容易造成加热棒杆部变形或弯曲,同时会严重擦伤套管。
这会有碍于将该加热棒插入另一个螺栓中心孔内。
第三节螺栓的检修工艺及质量标准
一、螺栓的冷紧工艺
1.每个螺帽在组装之前,应用压缩空气吹净杂物,丝扣及螺帽与法兰的接触面仔细检查,丝扣部分长度与罩形螺帽顶部的间隙,必须大于5mm以上,如间隙不足时,则应加厚度均匀垫圈调整,并核对螺帽与螺栓的号码是否相符。
内缸罩帽螺母与外缸内壁膨胀间隙大于4 mm。
2.为使螺栓在拧紧后有一定初紧力,应按螺栓钢材的性质分别给以一定的初紧力。
3.M64以上的汽缸螺栓先冷紧,然后将螺栓加热,使它延伸一定的长度,后将螺帽拧紧一定的角度。
4.螺栓冷紧时用扳手或大锤普遍拧紧二次,力度均匀,避免个别螺栓紧力过大而加速断裂。
此时螺栓的内紧力大约1000N/cm2。
5.高压螺栓应在拧紧后测量螺栓的实际拉伸数值,测量螺栓的数量不少于法兰螺栓总数的1/2,对于采用罩形螺帽的螺栓或丝对,用专用深度尺测量螺栓顶部与螺栓底部长度的变化,以确定螺栓的实际伸长值。
罩形螺帽中央原先无加热孔时,应钻一个8-10mm的孔。
6.螺栓冷紧、热紧与拆卸时的顺序相同,必须按照从中部向两边的顺序进行,否则将可能出现打紧过的螺栓紧力不够导致漏汽。
二、螺栓的热紧工艺。
