单相电能表常见的错误接线方法

单相电能表错误接线剖析江西省萍乡市计量所刘彦刚阳柏常在萍乡地区，为了发现农村计量装置因故障而少计电量，较普遍采用三只单相电能表计量三相四线制低压用户的电量。

一用户计量装置接线如图1所示，装于配电板上，其二次线布置在板后。

现场校准时，用钳形互感器在一次线上取电流信号，在同一相的一次线上取电压信号，对对应相电能表校准。

三只电能表工作误差均较大，如A相当电压为230V，电流为90A，COSφ=0.695（L）时，相对误差r A=+38.6%。

在电能表接线端子处取电压和电流信号，对电能表校准，三只电能表工作误差均较小，如A相电压为230V，电流为 4.5A，COSφ=0.963（C）时，相对误差仅为+1.2%。

由于对电能表校准结果一次和二次不一致，又用电能表现场校准仪的两变比分别为100/5和5/5的钳形互感器，同时测各相被检计量装置的电流互感器一、二次电流，得知互感器变比正确，且比差、角差均合格。

故怀疑计量装置二次接线有问题，从配电板后仔细检查发现：电能表电流线圈接于对应相电流互感器，但极性接反，电压线圈错接在别相上，如A相电能表的电压线圈接于C相电源线上，如图1所示。

图1在此错误接线情况下，向量图如图2所示。

仍以A相为例，在一次线上取电压、电流信号时COSφA=0.695（L）φA=46°，由于实际接线A相电能表Wh A取的是C相电压，这样Wh A得到的电流与电压相位差为（120°+46°=）166°，大于90°，按理电能表会反转，由于电流极性接反，Wh A得到的是C和-=-（180°-120°-46°）14°，COSφ-=0.970（C），电能表正转，但所计电能与A相实际消耗的电能不同，故在A相一次上取电压、电流信号，对Wh A校准时，其相对误差包括接线错误造成的误差r′A。

图2计算得到的r′A与实测得到的r A很接近，说明r A主要是错误接线造成的。

装表接电过程中错误接线的成因及处理措施摘要：本文首先分析装表接电过程中错误接线的成因，电能计量装置常见接线方法及错接线分析，最后提出了解决错误接线的措施。

关键词：装表接电；错误接线；单相电能；三相四线；措施1装表接电过程中错误接线的成因1.1操作工序过于复杂因电力工程项目自身本就属于一项复杂性的、综合性的施工项目，装表接电施工操作期间常常存在着众多的受干扰性因素，且接线操作复杂性较为明显，无疑增加了装表接电施工操作的难度性。

加之，现如今电子行业快速发展，传统电表与时代发展格格不入，需对电表进行全面性的更换，对旧式电网进行优化改造。

但是，因在具体的优化改造环节对于各项技术要求极高，若技术员出现操作不当情况则必然会诱发接线错误问题。

故极具复杂性的装表接电施工操作则是导致接线错误问题的基本因素。

1.2技术要求过高单相电表的装表接电施工，是电网建设期间应用最为广泛的一种设备。

但是，在实际安装操作期间，对于电力技术操作人员自身的技术水准要求相对较高，带电安装操作情况较为普遍。

若电力技术员在进行实际安装操作期间把单相电表的表尾部位两根铜线予以直接性接触，则必然会导致线路出现较为严重的短路问题，电路内部各个元器件也会被烧损，给电力单位造成严重的经济损失，且还会在电力系统当中埋下一定安全隐患，恶劣影响较为甚远。

1.3受窃电行为所影响在市场中，电力属于一类可供销售的价值产品。

一些电力用户为尽可能地将用电开支减少，极易做出一些非法用电的行为。

窃电，就是对这一非法行为完美的诠释。

目前较为常见的窃电分为企业或者个人私自安装接电、绕越计量、点充值卡的非法占用等。

在一定程度上，这三种窃电行为也通常是电力单位装表接电施工操作期间接线错误情况出现的客观因素。

1.4旧电表更换阶段中的接线错误目前，各地区供电系统的配电线路和供电设施在施工期和安装期间存在较大差异，在一些地区，供电系统的相应设施太旧。

设备严重短缺，影响电力系统正常运行和为电力用户正常使用电力。

电能表错误接线检查方法及预防措施分析摘要：安装电能表的时候,我们必须严格要求安装人员的技术水平,我们必须熟悉一些相关的规章制度,这样我们就可以确保不违反国家有关规定进行安装。

确保计量箱正确连接,减少操作误差,为用户提供更高效更有效的服务。

电能表作为电力企业和用户的一个重要数据基础,电力测量的准确性直接关系到供应商和消费者的利益,对供应商和消费者之间的和谐关系有着极其重要的影响,所以必须要做好电能测量工作。

为了达到电能计量的精度,有必要做好电能表的维修保养工作,同时还要保证电能表连接的正确性,从而有效降低电能表产生的误差。

因此,在电能表的安装过程中,我们要求相关的安装人员,除了要具备专业的安装技能之外,还要熟悉掌握相关的规章制度,这样才能使安装的过程中,既没有违反国家的相关法律,又能保证接线的正确性,将操作失误的概率降到最低,减少了工作当中的很多可以避免的麻烦,提高工作效率,给用户提供更好的服务。

关键词：电能表；错误接线；检查方法；预防措施电力仪表的准确计量是电力企业管理的重要组成部分,也是用户的电能计量管理中的一个很重要的一部分,如果计量出的结果不准确,不但会对国家的电费收入产生影响,还有影响用户的经济核算,小到寻常百姓家大到企业集团,所以电能表的计量结果是否准确不仅对实现电力企业的经济效益具有重要意义对其他的用电群体的意义也非凡。

但是就目前的安装实践而言,电能表在安装的过程中,会出现很多错误,接线出现错误是一种经常会出现的问题,不管是电流回路、电压回路还是互感器等都发生过接入错误的现象,这样直接导致了电能计量的准确性减小,从而带来一系列的后期问题,因此,在安装电表时,不仅要在实验室中对其布线的符合性进行检测,还要确保布线严格符合现场的相关规范和要求。

安装完成后,电线需要仔细检查和通电。

还需要验证电压相位序列和电流相位的正确性,测量误差,确保布线正确。

1电能表工作原理及重要性分析目前，我国家用电基本上都是220V交流电，电能表一旦接入供电线路后，交流电就会对电能表中的电流和电压线圈产生作用，电流和电压线圈的转轴就会感应到磁场，从而使电流切磁感线后发生偏转。

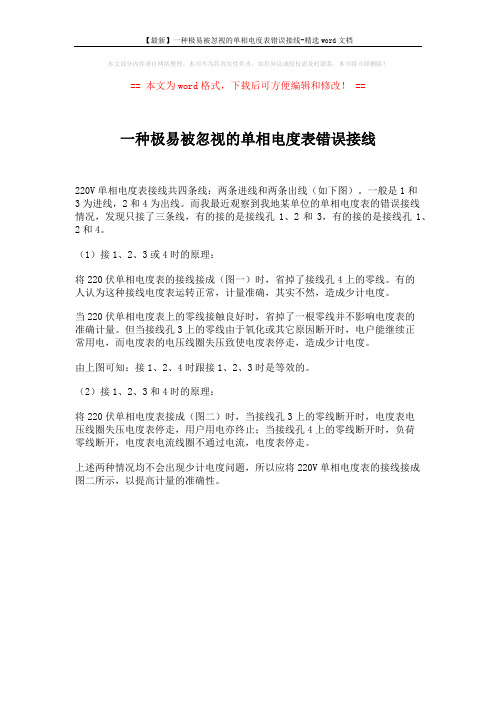

【最新】一种极易被忽视的单相电度表错误接线-精选word文档
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！
== 本文为word格式，下载后可方便编辑和修改！ ==
一种极易被忽视的单相电度表错误接线
220V单相电度表接线共四条线：两条进线和两条出线（如下图）。

一般是1和
3为进线，2和4为出线。

而我最近观察到我地某单位的单相电度表的错误接线情况，发现只接了三条线，有的接的是接线孔1、2和3，有的接的是接线孔1、2和4。

（1）接1、2、3或4时的原理：
将220伏单相电度表的接线接成（图一）时，省掉了接线孔4上的零线。

有的
人认为这种接线电度表运转正常，计量准确，其实不然，造成少计电度。

当220伏单相电度表上的零线接触良好时，省掉了一根零线并不影响电度表的
准确计量。

但当接线孔3上的零线由于氧化或其它原因断开时，电户能继续正
常用电，而电度表的电压线圈失压致使电度表停走，造成少计电度。

由上图可知：接1、2、4时跟接1、2、3时是等效的。

（2）接1、2、3和4时的原理：
将220伏单相电度表接成（图二）时，当接线孔3上的零线断开时，电度表电
压线圈失压电度表停走，用户用电亦终止；当接线孔4上的零线断开时，负荷
零线断开，电度表电流线圈不通过电流，电度表停走。

上述两种情况均不会出现少计电度问题，所以应将220V单相电度表的接线接成图二所示，以提高计量的准确性。

浅谈减少错误接线方法公平、公正、合理计量电能，及时、快捷、正确诊断错误接线及采取有效的防范措施，是提高供电企业形象和减少电量丢失的有效途径。

笔者结合装表接电和电能计量装置的运行检查实践，浅谈电能表比较典型的错误接线及防止措施，请各位专家老师指导。

电能表错误接线的主要表现为: 电能表反转、不转、转速变慢，变快等情况。

由于电能计量装置是由电能表、互感器、二次回路等多种元件构成，因此，电能表的错误接线方式也呈多样性变化。

下面简单分析一下电能计量装置常见的一些错误接线方式：1、单相有功电能表常见的错误接线方式正确的接线方式：火线（相线）进线接1端子，出线接2端子，零线进线接3端子，出线接4端子，负载电流由1端子进，通过电流线圈，由2端子出，电压线圈跨接于火线和零线之间，此时电能表正常工作。

负载跨接于火线和零线之间，用电也正常。

接线方式见图1。

图1单相有功电能表正确接线图常见的错误接线方式：（1）误将火线（相线）进出线端子接错，火线（相线）进线接2端子，出线接1端子，零线进线接3端子，出线接4端子，负载电流由2端子进，通过电流线圈，由1端子出，电压线圈跨接于相线和零线之间，因电流线圈通过反向电流，如表计不带止逆功能，则电能表反转。

负载跨接于火线和零线之间，用电仍正常。

接线方式见图2。

图2 单相有功电能表错误接线方式一（2）误将火线（相线）与零线接错，零线进线接1端子，出线接2端子，火线（相线）进线接3端子，出线接4端子，此时需看负载如何接：a、全部负载跨接于火线和零线之间，电能表正常走字，用电正常。

接线方式见图3（a）。

b、部分负载跨接于火线和零线之间，但部分负载不通过零线，直接接地（如自来水管），电能表走慢，用户偷电。

接线方式见图3（b）。

c、全部负载不通过零线，直接接地（如自来水管），电能表不转，用户偷电。

接线方式见图3（c）。

（a）（b）（c）图3 单相有功电能表错误接线方式二以上a,b,c三种情况中，如零线进线接2端子，出线接1端子，电表进线处情形类似单相有功电能表错误接线方式一，其余同上分析。

浅谈电能表错误接线的检查方法及防范对策摘要：电能计量是电力企业与用电客户实现结算的根本工具,计量装置的计量准确与否直接关系着两者的根本利益,要想发挥电能表的准确性，不单单需要对电能表进行检测与维护，还需要在根本上衡量电能表接线正确与否。

对电能表线路进行检验，保证接线的正确性，才能够为客户提供优质服务。

本次对电能表常见的错误接线方式进行分析，探讨电能表的接线方式进行检查，并提出具体预防对策。

关键词：电能表；错误接线；检查方法；预防电能计量装置对提高用户电能应用效果具有重要意义,并且在电力企业运营管理中占据重要地位,但是因为其种类众多,经常存在错误接线问题,影响电能计量的准确性,导致电力企业与用户之间的交易失衡。

因此必须对此种情况进行分析,选择合适的检查方法,并采取相应的预防措施。

1 电能表常见的错误接线电能表由于错误接线的存在，通常会出现计量数据不准以及电能表停转的状况，具体错误接线的方式表现在以下几个方面。

1.1 单相电能表常见错误接线方式（1）进零和进火出现颠倒。

正确接电后电能表能够进行正确的计量，如果与大地或者其他用户零线间进行用电，电能表基本无计量。

（2）进零和进火同时接入电流回路。

当进零和进火同时接入到电流回路中极易导致电能表烧坏的情况，较轻的情况是电能表中的熔体出现熔断。

（3）进火和出火线颠倒。

在感应式电能表中，进火线和出火线颠倒就会导致在实际用电中消耗的电量和电能表减少的电量等同。

在机械表中，电能表虽然出现反转，但是仍然会进行正量的计量，但是计量的结果会大于用户在实际生活中的用电量，大约在两倍左右。

在电子电能表中，进火和出火颠倒会导致脉冲信号的输出，但仍然能以正向的转动进行计量。

（4）电流端子、电压片没有进行正确连接。

如果电能表中的电压片没有连接好，就会导致电能表不进行计量，或者在计量过程中出现计量少于实际用电量的情况。

如果电能表中的电流端子没有上紧就会出现电流缺相，小计电量。

（5）零线不通过单相电能表。

电能表的错误接线及其检查方法分析发布时间：2021-11-23T01:59:05.921Z 来源：《中国电力企业管理》2021年8月作者：王闯张涵[导读] 人们生活质量的不断提高，促进了电力行业的飞速发展，为了满足人们日益增长的用电量需求，需要保证电能表安装流程的稳定性，用电量的不断增加会产生大量的用电费用，电能表的显示读数是用电收费的主要参考。

国网北京石景山供电公司王闯张涵北京市 100043摘要：人们生活质量的不断提高，促进了电力行业的飞速发展，为了满足人们日益增长的用电量需求，需要保证电能表安装流程的稳定性，用电量的不断增加会产生大量的用电费用，电能表的显示读数是用电收费的主要参考。

因此，需要采用多元化的检查方式，避免电能表显示出现偏差，当显示的用电量超过实际用电量时，导致收费金额过高用户造成一定的经济损失；当显示的用电量低于实际用电量时，国家和电力企业蒙受巨大经济损失。

电能表的正确使用会直接影响到电力行业的稳定发展，为了保障电能表计量的准确性，需要分析当前电能表存在的接线问题，制定出合理的检查方案。

关键词：电能表；错误接线；检查方法用电管理部门负责装表接电工作，用电单位需要对电气设备进行改装、添装处理，工作人员需要安装好计量设备，才能完成后续接电工作，电能计量表的显示决定着每户需要交付的用电费用，一旦出现电能表计数不准或接线错误等问题，会对电力部门造成一定的经济损失，为后续节约用电工作的开展带来一定困难。

为了保证用户经济核算的准确性，需要创新电流表电压表的检查流程，仔细检查电能表的接线安装顺序，制定出安全便捷的检测方法，对电能表异常显示问题进行纠正，降低电能表显示误差，维护用户和电力行业的根本利益。

一、电能表错误接线的深入分析在电能表实际安装过程中存在接线错误、倍率差错等异常问题，无法保障用户经济核算的准确性，影响国家电费的整体收入，为了确保用户电能计量整体效果的提高，需要及时发现线路设备检修问题和电能表的错误接线，制定科学合理的检查方法。

电能表错误接线的诊断与防范摘要：电能表是用来测量电能的仪表。

为公平、公正、合理计量电能，及时快捷、正确诊断错接线及采取有效的防范措施，是摆在供电企业员工面前的重要课题，也是减少电能丢失的有效途径。

本文简单介绍了单相电能表和三相四线电能表错误的接线方式以及防范措施。

关键词：电能表接线电压电流1、前言加强计量管理是供电企业永恒的主题，而在用电检查过程中，其中检查的一个工作重点主要是电能计量装置的管理，尤其是对电能表的综合检查，只有保证在运行电能计量装置的正确接线才能达到电能计量追却，减少电量损失的目的。

电能计量的准确、公平、公正、可靠直接关系供、用电双方的利益，做好电能计量工作，不仅要求电能表、互感器本身的检修、检验符合有关规定，更重要的要求接线正确。

因为一直不合标准的电能最多造成百分之几的误差，可是，接线错了，误差就可能达到百分之几十，甚至可能出现表计本身停转或者反转，给电能计量带来很大的损失[1]。

2、常见单相电能表停转的错误接线分析单相电能表计量装置的接线比较简单，但如果不按正确的方法和要求接入线路，就会造成计量不准确，甚至造成电能表损坏。

2.1在用电正常情况下，常见单相电能表停转错误情况有：2.1.1 单相电能表的相线与中性线接反的错误接线。

中性线（零线）从电能表引出后，处在开路状态，而负载跨接在相线（火线）之间，用电照样正常，因电能表电流线圈无电流通过而不转。

计量不准确[2]。

2.1.2 单相电能表电压连接片脱落的错误接线。

当电压小钩断开或接触不良造成开路时，这种错误接线的原因：一是修校单相电能表后没有把电压连接片的螺丝拧紧而脱开；二是用户偷电把电压接片松脱。

其电压线圈的相线断开，没有电压，电能表不转。

漏计电量。

2.1.3中性线不通过单相电能表的接线方式。

这种接线方式，电流、电压回路接线完好，电能运行正常。

但时间长了，慢慢出现在电能表接线盒的接头处氧化烧毛，如果此现象发生在中性线（零线）的接线柱上，将造成电压回路不通，即电压线圈的电压U=0。
