电能表错误接线主要表现

第1篇一、前言随着电力行业的不断发展，电力系统的安全运行日益受到重视。

然而，在实际工作中，由于接线错误导致的安全事故、设备损坏等问题时有发生。

为了提高电力系统的安全运行水平，本文对错误接线问题进行了总结分析，以期为相关工作人员提供参考。

二、错误接线类型及原因1. 错误接线类型（1）中性线和接地线未分清（2）相线与零线接反（3）三相电源接错（4）接地线接错（5）倍率错误（6）电流互感器、电压互感器接线错误2. 错误接线原因（1）接线人员技术水平不高（2）工作责任心不强（3）施工图纸错误（4）设备质量不合格（5）现场管理混乱三、错误接线危害1. 安全事故：错误接线可能导致电气设备过载、短路，引发火灾、触电等安全事故。

2. 设备损坏：错误接线可能导致电气设备损坏，缩短设备使用寿命。

3. 计量不准确：错误接线可能导致电能计量不准确，给企业造成经济损失。

4. 影响电力系统稳定运行：错误接线可能导致电力系统出现电压、频率波动，影响电力系统的稳定运行。

四、错误接线案例分析1. 案例一：某企业配电室发生火灾，原因是接线人员将中性线和接地线接反，导致设备外壳带电，引起火灾。

2. 案例二：某住宅小区发生触电事故，原因是居民在改造家中电路时，将相线与零线接反，导致触电。

3. 案例三：某工厂电能表计量不准确，原因是接线人员将电流互感器、电压互感器接反，导致电能表计量值偏低。

五、预防措施1. 加强接线人员培训，提高其技术水平。

2. 强化工作责任心，确保接线质量。

3. 严格审查施工图纸，确保图纸准确无误。

4. 加强设备质量检验，确保设备质量合格。

5. 优化现场管理，规范操作流程。

6. 定期开展安全检查，及时发现并处理错误接线问题。

六、结论错误接线是电力系统运行中常见的安全隐患，严重威胁着电力系统的安全稳定运行。

通过对错误接线类型、原因、危害及预防措施的分析，有助于提高电力系统的安全运行水平。

相关工作人员应高度重视错误接线问题，采取有效措施，确保电力系统的安全稳定运行。

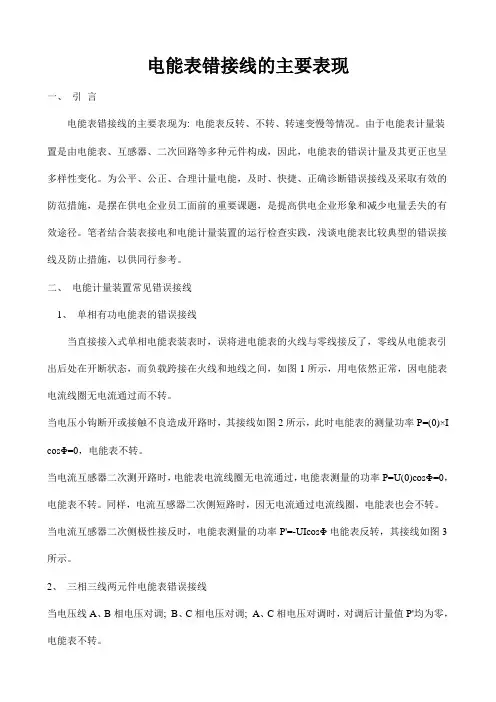

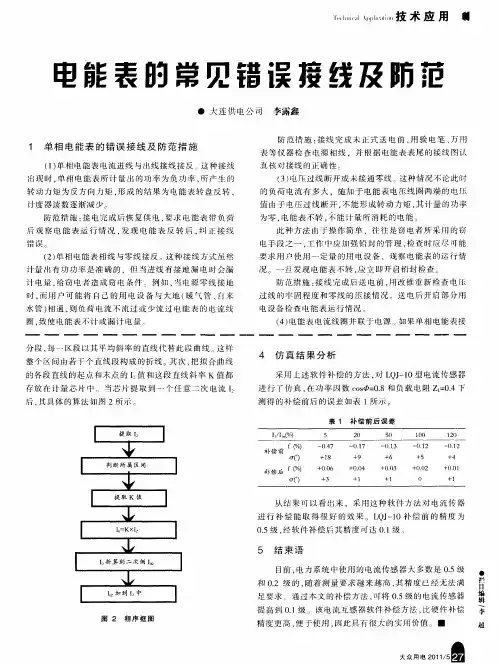

电能表错接线的主要表现一、引言电能表错接线的主要表现为: 电能表反转、不转、转速变慢等情况。

由于电能表计量装置是由电能表、互感器、二次回路等多种元件构成，因此，电能表的错误计量及其更正也呈多样性变化。

为公平、公正、合理计量电能，及时、快捷、正确诊断错误接线及采取有效的防范措施，是摆在供电企业员工面前的重要课题，是提高供电企业形象和减少电量丢失的有效途径。

笔者结合装表接电和电能计量装置的运行检查实践，浅谈电能表比较典型的错误接线及防止措施，以供同行参考。

二、电能计量装置常见错误接线1、单相有功电能表的错误接线当直接接入式单相电能表装表时，误将进电能表的火线与零线接反了，零线从电能表引出后处在开断状态，而负载跨接在火线和地线之间，如图1所示，用电依然正常，因电能表电流线圈无电流通过而不转。

当电压小钩断开或接触不良造成开路时，其接线如图2所示，此时电能表的测量功率P=(0)×I cosΦ=0，电能表不转。

当电流互感器二次测开路时，电能表电流线圈无电流通过，电能表测量的功率P=U(0)cosΦ=0，电能表不转。

同样，电流互感器二次侧短路时，因无电流通过电流线圈，电能表也会不转。

当电流互感器二次侧极性接反时，电能表测量的功率P'=-UIcosΦ电能表反转，其接线如图3所示。

2、三相三线两元件电能表错误接线当电压线A、B相电压对调; B、C相电压对调; A、C相电压对调时，对调后计量值P'均为零，电能表不转。

3、三相三元件电能表的错误接线当有任一只电流线或CT极性接反时，接反相测量的有功功率为负值，其更正系数电能表变慢。

当有两相电流线或CT极性接反时，接反两相的测量值为负值，更正系数电能表反转。

当三相电流线或CT极性接反时，电能表反转，K=-1。

当电流回路一相开路时，电能表仅计量两相电量; 二相开路时，仅计量一相电量; 三相开路时，电能表停转。

同样，电流回路出现一相、两相、三相短路时，电能表计量值同上。

低压三相四线电能计量装置错误连接线分析和判断低压三相四线电能计量装置是用于测量低压三相四线电能的设备，它的精度、可靠性和安全性对于电力系统的正常运行至关重要。

如果该设备错误连接线，将导致电能计量错误，甚至造成安全隐患。

因此，及时发现和排除错误连接线是电力系统维护和管理的重要任务。

本文将从错误连接线的原因、表现和应对措施等方面展开分析和判断。

一、错误连接线的原因错误连接线的原因非常多样化，主要包括以下几个方面：1.电缆接头或插头接触不良。

2.线路过载或短路，导致连接线烧损。

3.操作人员误判电源柜端子，将三相电线连接到错误的电源柜端子上。

4.操作人员误接三相电线的相序。

5.操作人员误将中性线与地线连接而导致相位错乱等。

以上原因都是由于操作人员的疏忽或者电力设备自身问题导致的。

出现这些问题后，将会引起明显的错误测量和计量数据。

1.电能计量表示值异常：低压三相四线电能计量装置的计量精度高，因此在正确连接线的情况下，其显示值应该非常接近实际值，即误差非常小。

但在错误连接线的情况下，显示值将会出现异常，误差明显。

2.三相电压或电流不平衡：在正常情况下，三相电压或电流应该平衡，而在错误连接线的情况下，往往会导致三相电压或电流不平衡。

这是由于三相电压或电流相位错乱，导致测量出的电能值错误。

3.电器设备损坏：错误连接线可能会导致电器设备受损或故障。

如果在错误连接线的情况下，某些电线过载或短路，将会导致电器设备受损或故障。

以上表现都是错误连接线的明显表现，应当引起操作人员的重视。

当发现错误连接线的情况时，应立即采取措施进行排除。

经验表明，以下措施可以有效解决错误连接线问题：1.检查接线是否正确：如果检查到接线错误，应当立即进行更正。

2.检查电器设备是否受损：如果检查到电器设备受损，应当采取相应措施进行维修或更换。

3.用万用表进行检测：使用万用表可以快速检测出连接线错误，以便确定是否需要进行更正。

4.翻看电力设备的相关手册：电力设备的相关手册中通常会有正确连接线的示意图，可以作为排除错误连接线问题的参考。

三相三线有功电能表常见错误接线解析电能表是电能计量的重要器具，它的准确可靠直接关系到供用双方的利益，是供用双方关注的焦点，同时也是计量工作的重点。

在日常、检测和维护工作中，经常接触到计量高电压、大容量的三相三线有功电能表错误接线。

在这种错误的运行状态下，即使电能表和互感器本身的准确度很高，也达不到准确计量的目的。

错误接线常常会使计量的电能值发生错误甚至无法计量，严重的还可能造成人身伤亡或仪器仪表、设备的损坏，同时也会给企业带来一定的经济损失。

因此判断和分析电能计量装置接线错误类型，并对错误电量进行准确计算，是保证供用电双方利益的关键。

1 三相三线有功电能表正确接线在电力系统和电力用户中，计量装置的错误接线是有可能发生的，若有人为窃电的话，错误的接线更是花样百出。

单相电能表或直接接入式三相表，其接线较为简单，差错少，即使接线有错误也比较容易发现和改正;而高压大工业用户所使用的经互感器接入的三相三线有功电能表，则比较容易发生错误接线。

因为是电流、电压二次回路两者的结合，再加上极性反接和断线等就有很多种可能的接线方式。

1.1 三相三线有功电能表的正确接线图1是三相三线有功电能表经电流互感器和电压互感器计量系统中有功电能表的接线图：在没有中性线的三相三线系统中，IU+IV+IW=0，因此不论负载是否对称，都可以不用其中一相电流就能准确计量三相电能。

不论负载是否对称，三相三线有功电能表计量的功率是元件1和元件2各自计量的功率之和，即电能表计量的功率表达式是P=UUVIU+UWVIW。

1.2 三相三线有功电能表接线的判别方法对于三相三线有功电能表的带电检查，需要经过对相关数据的测量和对各相量的分析，才可以得出错误接线的接线方式。

在这里，我们主要分析的是电能表有计量的情况，在此情况下需要测试的有关数据有各线电压值、电流值、UUV 与IU相量夹角、UWV和IW的相量夹角、UUV与UWV的相量夹角。

具体分析步骤如下：三相三线带电线路检查，相关数据测量。

三相四线电能表常见错误接线分析摘要：三相四线电能表的功能主要在于精确计量电能，进而实现用电安全与保证计量的科学性，电能表常装置在客户终端。

要实现电能计量功能的准确、高效，就一定要确保电能表接线的正确。

本文分析了三相四线电能表常见的错误接线，并提出检测方法，以供同行业参考。

关键词：三相四线；电能表；接线0.引言通常来说，国内多采取相量法来检查三相四线电能表的错位接线，但因相量法操作较为复杂，对从业时间不长的用电稽查人员而言，实践难度大且易产生误判，缺乏时效性。

对比之下，压降测试技术通过高效的工作效率与精确的电能计量，已广泛应用于装表接电的实际工作中，对用户与供电单位的经济效益起到了有利保障。

1.常见错误接线一是电压断线，电能表二次回路基本是使用铜芯导线为材料，而入户电线主要以多股铝芯线为主。

两种材料对连接工艺有严格标准，即如果线路于连接时处理不慎，则会致使导线长时间运行在过压的状态，易发生氧化，从而导致电能表缺相运行，最终计量发生误差。

二是电压电流相位不同。

这种错误接线会使得电流互感器和电能表装置位于不同操作界面，在功率参数的作用下，电能表的运行不稳定，快慢不一。

对此可行抽压法，对三相四线正转情况施以相关核查、考量。

三是零线未接入，由于零线接触不适导致内部线路发生断开，在电量负荷不均时，电能表计量受到极大制约。

2.检测三相四线电能表电流互感器二次回路方法2.1检测原理对电流二次同路极性端各相电压幅值展开检测，得知测量值中电流同相电压最小。

如果Ua1、Ub1、Uc1分别对应流过电能表一元件、二元件、三元件的电流线圈电压降，可得出电能表每一电压线圈所加电压相位关系图。

可知Uaa1、Uab1、Uac1作为A相电压对应a1、b1、c1电压值，其中Ua同相的极性端电压幅值最低，同理可证，把极性端对各相位电压幅值测出，最小电压便是该相电流。

3.测试三相四线电能表常见错误接线方法3.1仪表准备通过压降测试技术测试时，测试仪表中应包括高精度的数字万用表、相序表、钳形电流表[1]。

谈谈电能计量装置常见错误接线和检查方法引言电能计量装置的准确性不仅取决于电能表、互感器的等级，还与它们的接线有关。

即使电能表和互感器本身准确性很高，接线错误也会导致整套计量装置少计、不计或反记，致使电力企业遭受损失。

因此，在电力运行过程中，需要对电能计量装置进行定期的检查，做到预防工作，以确保电能计量装置的准确性。

本文结合笔者的工作总结，主要就电能计量错误接线的形式及检查方法进行了论述。

1 电能计量装置中常见错误接线在整个电能计量装置中，主要包括电能表、互感器和附件、失压计时仪以及二次回路部分。

在出现接线错误的过程中，都能通过不同的部件反映出来。

而在电能计量装置中常见错误接线形式主要包括以下几方面：1.1 计量单相电路有功电能的错误接线计量单相电路有功电能的错误接线是整个电能计量装置错误接线中最为常见的错误类型，在这种错误类型中，主要分为以下5个方面：第一，工作人员在连接相线与零线的过程中，由于工作失误将其接反。

第二，在整个装置中，工作人员没有准确的区分装置的进出线。

第三，在接线的过程中，电流线圈与电源之间出现短路。

第四，在接线时，工作人员忘记连接电压钩连片。

第五，在计量380V单相负载电能时，工作人员习惯用一只220V的单相电能表读数乘以2的方法来计量，然而这种方法缺乏一定的规范性与稳定性。

1.2 計量三相四线电路有功电能的错误接线计量三相四线电路有功电能的错误接线形式中，主要包括以下3种：（1）在三相四线有功电能表电压线圈连接的过程中，电压线圈中线出现断线状况。

（2）三相四线有功电能表在运转的过程中，本应经过一台电流互感器接入电路，然而在某些状况下经过两台电流互感器连入电路，由此造成错误接线。

（3）在计量三相四线电路有功电能时，工作人员习惯使用三相三线两元件来对其进行计量，这样的计量结果与实际结果存在很大的偏差。

1.3 计量三相三线电路有功电能的错误接线计量三相三线电路有功电能的错误接线形式有：（1）电流端子进出线接反；（2）电压端子接线顺序不对；（3）电压与电流相位不对应等。

浅谈减少错误接线方法公平、公正、合理计量电能，及时、快捷、正确诊断错误接线及采取有效的防范措施，是提高供电企业形象和减少电量丢失的有效途径。

笔者结合装表接电和电能计量装置的运行检查实践，浅谈电能表比较典型的错误接线及防止措施，请各位专家老师指导。

电能表错误接线的主要表现为: 电能表反转、不转、转速变慢，变快等情况。

由于电能计量装置是由电能表、互感器、二次回路等多种元件构成，因此，电能表的错误接线方式也呈多样性变化。

下面简单分析一下电能计量装置常见的一些错误接线方式：1、单相有功电能表常见的错误接线方式正确的接线方式：火线（相线）进线接1端子，出线接2端子，零线进线接3端子，出线接4端子，负载电流由1端子进，通过电流线圈，由2端子出，电压线圈跨接于火线和零线之间，此时电能表正常工作。

负载跨接于火线和零线之间，用电也正常。

接线方式见图1。

图1单相有功电能表正确接线图常见的错误接线方式：（1）误将火线（相线）进出线端子接错，火线（相线）进线接2端子，出线接1端子，零线进线接3端子，出线接4端子，负载电流由2端子进，通过电流线圈，由1端子出，电压线圈跨接于相线和零线之间，因电流线圈通过反向电流，如表计不带止逆功能，则电能表反转。

负载跨接于火线和零线之间，用电仍正常。

接线方式见图2。

图2 单相有功电能表错误接线方式一（2）误将火线（相线）与零线接错，零线进线接1端子，出线接2端子，火线（相线）进线接3端子，出线接4端子，此时需看负载如何接：a、全部负载跨接于火线和零线之间，电能表正常走字，用电正常。

接线方式见图3（a）。

b、部分负载跨接于火线和零线之间，但部分负载不通过零线，直接接地（如自来水管），电能表走慢，用户偷电。

接线方式见图3（b）。

c、全部负载不通过零线，直接接地（如自来水管），电能表不转，用户偷电。

接线方式见图3（c）。

（a）（b）（c）图3 单相有功电能表错误接线方式二以上a,b,c三种情况中，如零线进线接2端子，出线接1端子，电表进线处情形类似单相有功电能表错误接线方式一，其余同上分析。

装表接电过程中错误接线的成因及其危害分析一、错误接线的成因在装表接电过程中，错误接线主要有以下几个常见的成因：1. 人为疏忽：由于操作人员工作疲劳、注意力不集中或者对电气知识掌握不全面等原因，容易出现疏忽大意的情况。

在电表接线时，将相位线与零线或地线接反。

2. 电线标识错误：电线标识错误可能是由于生产加工时标识错误或者施工单位未按要求标识导致的。

这种情况下，操作人员可能根据错误的标识进行接线工作，造成错误接线。

3. 施工单位存在问题：施工单位的电工人员技术水平不高、培训不全面或者缺乏安全意识，也会造成错误接线。

施工单位管理混乱、违规操作等也会导致错误接线的发生。

4. 设备老化损坏：电线、电缆和接线盒等设备长期使用容易老化损坏，且在老化过程中可能发生线路短路、断路等，导致电路接线错误。

二、错误接线的危害分析错误接线可能引发以下危害：1. 电气设备故障：错误接线可能导致电气设备的正常运行受到影响，甚至发生故障。

在电表接线时，将相位线与零线接反，可能导致电表无法正常工作或损坏。

2. 电路短路、漏电等安全隐患：错误接线可能导致电路发生短路、漏电等安全隐患。

将相位线与地线接反，将导致电路发生短路，严重情况下可能引发火灾。

3. 人身伤害：错误接线可能对操作人员和使用电气设备的人员造成人身伤害。

错误接线导致设备发生故障时，操作人员可能因为无法正常切断电源而触电。

4. 电能浪费和电费缴纳问题：错误接线可能导致电能浪费和电费缴纳问题。

将相位线与地线接反，可能导致电能无法正常传输，造成电能浪费；或者由于错误接线导致用电量计量错误，导致电费缴纳问题。

5. 影响电力供应稳定性：错误接线可能对电力供应稳定性产生影响。

在配电变压器接线过程中，如果错误接线导致电路不平衡，可能引起供电不稳定或者导致其他用户的电力质量问题。

装表接电过程中出现错误接线的危害不容忽视，不仅会对电气设备的正常运行造成影响和损坏，还会对人身安全和电力供应稳定性带来风险。

1电能计量装置错误接线分析及退补电量计算一、电能表错误接线分析 1、单相有功电能表错误接线分析（1）未接电压挂钩：0)u (i,:元件= 0P = 表不转。

（2）电压挂钩接②端：)u ,i (i :元件b + 电压元件损耗被计入电能表，对用户不公平，因用户已分摊了表损电费。

2（3）火线②进①出：u)(-i,:元件 ϕ-=cos UI P 表反转。

（4）火线、零线搞错：(-i,-u):元件 ϕ=cos UI P 负载1的电能被正确计量，但负载2的电能不被计量，所以容易造成窃电。

（5）火线①进，零线②进：火零线被电流元件短接，若电源方向送电，立刻烧毁电表。

2、三相四线有功电能表错误接线分析分析步骤：（1）确定各元件所接电流、电压；（2）画各元件所接电流、电压相量图；（3）根据相量图，写出电能表在对称负载时，各元件的功率表达式及总功率表达式并化简；（4）由化简后的总功率表达式判断计量是否正确。

【例1】某三相四线有功电能表接线如下图所示，试分析计量是否正确。

34解：三个元件所接电流、电压分别为：)U ,I (:1A a ••元件、)U ,I (:2元件B c ••、)U ,I (:3元件C b ••-5根据相量图得负载对称时三个元件的功率分别为：ϕ=cos UI P 1、)120cos(UI P 2ϕ+︒=、)60cos(UI P 3ϕ+︒=∴总功率 )sin 3(cos UI P P P P 321ϕ-ϕ=++='A•U6∴计量不正确。

【例2】某三相四线有功电能表接线为)U ,I (:1元件B a ••、)U ,I (:2元件C b ••、)U ,I (:3元件A c ••试分析计量是否正确。

解：根据三相四线有功电能表相量图得负载对称时三个元件的功率分别为：)120cos(UI P 1ϕ-︒=、)120cos(UI P 2ϕ-︒=、)120cos(UI P 3ϕ-︒=∴总功率)sin 23cos 21(UI 3)120cos(UI 3P P P P 321ϕ+ϕ-=ϕ-︒=++=' ∴计量不正确。

直接接入式单相有功电能表的错误接线共有十几种，其中常见的有短路电能表的电流线圈接线、分流电能表的电流线圈接线、开路电流线圈的接线、对调电流线圈的进出线接线、一火一地开路电流线圈接线、一火一地火线与地线换位接线等，均是人为地改变加于电能表上正确计量电流值的错误接线。

单相电能表错误接线有下列几种：1.将端子2、5直接短接时，电流线圈被短路，负荷电流不通过电能表的电流线圈，电能表转盘不转。

2.当电能表的2、5端子通过电阻短接时，对电能表电流线圈构成并联电路，电流线圈通的电流只是负荷电流的一部分，转盘慢转。

3.当端子5开路，2、4端子间连接负载时，电能表的电流线圈开路，电源经端子1、2和4、3构成回路供电，转盘不转。

4.将电流线圈进出线对调时，即火线接端子5经电压线圈、端子1、负载、端子4、3至地(零)线构成回路，因电流方向与正常时相反，转盘反转。

5.当端子5开断，而负载连接在端子2和地之间时，负荷电流不通过电流线圈，电能表不转。

6.当端子5开断，火线与零线换位时，即火线接端子3、零线接端子1，负载连接在端子4和地之间时，电流线圈因无电流通过，电能表停转。

因此，装表人员务必使负荷电流全部通过电能表的电流线圈，方可避免错误接线。

对于改变加于电能表电压线圈的电压值的错误接线方式有以下几种：电压脱钓法接线、开路电压线圈法接线、短路电压线圈法接线、分压电压线圈电压接线等。

1.电压脱钓法接线系指将端子2与端子1脱离，使电压线圈失压致使电能表不转。

2.开路电压线圈法接线是将端子4、5开断，负载连接在端子3和地(零)线之间，电压线圈开路失压而使电能表不转。

3.短路电压线圈接线是把2、4端子短接，而把负载连接在端子3与零线之间或将负载经过电流线圈接经端子1接火线，负载经端子5、4再接地的接线方式，因电压线圈端子2、4被短接失压，电能表不转。

4.分压法接线是指在电压线圈回路中串联一个电阻，使电压线圈上的电压降低而变慢的接线负载的一端通过端子3、电流线圈、端子1接火线、端子1、2脱离，火线经串联电阻、端子2、电压线圈并和负载的另一端通过端子5、4至地构成回路，负载上的电压正常而不影响用电。

分析装表接电过程中错误接线的成因及其危害装表接电是指将用户的用电设备与电力系统连接起来，使用户获得电力供应。

在装表接电过程中，错误的接线可能带来严重的安全隐患和损失。

本文将分析错误接线的成因及其危害，以便提醒相关人员在装表接电过程中加强对接线的注意和检查，确保安全用电。

一、错误接线的成因1. 电工操作不慎在进行接线操作过程中，由于电工个人工作中的疏忽大意或者匆忙等原因，可能导致错误的接线方式。

错误地将正负极的导线接反，或者将地线与火线接反。

2. 电线标识不清晰由于电线的标识不清晰或者混乱，电工可能无法正确辨别导线的位置和功能，从而导致错误的接线。

特别是在复杂的电力系统中，如果电线标识不清晰，容易发生错误接线。

3. 设备连接错误在一些情况下，由于相关设备的连接方式出现问题，也可能导致错误的接线。

电缆端子连接不牢固，或者设备的电线接头出现断裂等情况，都可能导致错误的接线。

4. 引入外部干扰在一些特殊情况下，比如在施工现场或者其他环境中可能会引入一些外部干扰因素，例如杂物堆积、水雾、油污等，这些干扰因素可能会导致电线的连接错误。

二、错误接线的危害1. 电器设备损坏错误的接线可能导致电器设备无法正常工作，甚至损坏设备的内部电路和部件。

特别是对一些敏感的电子设备，错误接线可能导致严重的损失。

2. 电路短路错误的接线可能导致电路短路，进而引发火灾的危险。

短路会导致大量电流通过导线，使得导线、插头、插座等设备过热，甚至发生火灾。

3. 电击危险错误的接线可能导致触电的危险。

特别是当接线与金属外壳相连、设备漏电等情况下，会形成漏电，可能给人员带来触电的风险。

4. 电力系统损坏错误的接线不仅会影响用户的设备安全，还可能对整个电力系统造成影响。

比如在过载的情况下可能导致电力系统跳闸、设备损坏等严重后果。

5. 安全隐患错误的接线会给用户的用电安全带来隐患，一旦出现问题可能导致人身伤害甚至生命危险。

特别是在居住区、工厂等人员密集的场所，安全隐患更是不容忽视。

三相四线有功电能表的几种误接线计量分析三相四线有功电能表是市场上常见的计量仪表，其主要用于实现有功电能计量。

但是，误接线时会导致计量不准确，甚至无法正常计量。

因此，本文将探讨三相四线有功电能表的几种误接线及其计量分析。

一、电流接反误接线电流接反误接线是指在三相四线有功电能表的接线过程中，将电流接线反向接入到了电能表上。

这种接线错误可能会导致电能表不能正常计量，或者计量误差较大。

其计量分析可从电路结构和电流技术两个方面进行探讨。

1.电路结构分析三相四线有功电能表主要由电流电路和电压电路两部分组成。

其中，电流电路通过互感器感应三相电流，将其变换为与电压等效的电压信号。

而电压电路则通过电压分压器将接入的三相电压分压为低电平信号。

这两个电路均结合了控制电路和电子计量单元，构成了完整的计量系统。

如果将电流接反，则互感器感应的电流与实际电流方向相反，导致电路中电压信号的相位错误。

进而，改变整个计量系统中的电量积分方向，导致能量计量的出错。

2.电流技术分析在三相电路中，每个电源的电流方向都是不同的。

若将电流接反，则会导致三相电流的相位相反，包括电流的大小及其相位角。

因此，在计量分析中还需要考虑三相电流的相位和相对大小。

三相电流在不同的相位位置上具有不同的时间加权系数和相位角，因此不同时段的计算结果会有所不同。

二、电压接反误接线与电流接反误接线相似，电压接反误接线也会对三相四线有功电能表的计量结果产生较大影响，进而产生类似的计量误差。

计量分析可从电路结构和电压技术两个方面进行探讨。

1.电路结构分析电压接线与电流接线相似，均分为电压电路和电流电路两部分。

当电压接反时，电压电路的输入信号与正常接线情况下输入的信号相反，使得计量系统中的电量积分方向变化，从而影响电能表的计量准确性。

2.电压技术分析电压技术分析包括各相电压的相位、电压比例系数和有效值。

当其中一相电压接反时，其他电压的相对相位就发生了变化，进而导致与电流相关联的电功率计算错误。

三相三线电能表错误接线的判断方法摘要：三相三线电能表的计量在供电系统中占据重要的作用，在电能表的安装接线过程中，错误接线不可避免，因此及时、迅速地查找错误接线并进行快速判断显得非常必要。

本文介绍了三相三线电能表的错误接线判断方法关键词：三相三线电能表；正确接线；判断电能表是电能计量的重要量具，其本身存在有误差。

如电能表潜动、电能表的误差等，很容易引起计量误差。

错误接线包括互感器的误接线、断线、电能表的误接线或断线，无论接线错在哪里，最终都反映在电能计量装置发生偏差。

这个偏差远远大于本身引起的计量误差，所以正确接线很重要。

再者三相三线电能表所计电量较大，为保证电能计量的准确可靠，要求电能表必须接线正确，否则将可能产生很大的损失或误差。

正确接线只有一种，但是错误接线存在七百多种。

笔者以三相三线制两元件有功电能表，电压互感器V/V接线B相接地为例，通过现场测量接入电能表的电压、电流及其相互间的相位、相序，介绍测量和判断的方法，即可方便判断出电能表接线方式。

按照此方法操作，浅显易懂，操作清晰，判断简化，方便实用。

1 电压回路的判断方法（1）测量电压值（指线电压）。

用万能表或相位伏安表的电压档，测量电能表进线盒电压端子2、4、6（A、B、C）间的线电压并做好记录。

三个线电压如接近相等，约为100V,则说明电压互感器（TV）极性正确或均接反；如各线电压相差较大，且有某线间电压明显小于100V，则说明电压回路存在断线或接触不良故障；当有某线电压接近 U（173V），则说明有一只TV极性接反。

（2）判断Ｂ相。

检查时将电压表一端接地，另一端以此分别触及电能表电压端子２、４、６，对地无电压者即为Ｂ相，并做好记录。

如皆有电压，则说明电压互感器（TV）不是V/V接线B相接地的接线方式，其可能原因是TV为Y/Y0接线或V/V接线而未将B相接地。

（3）测定三相电压的排列顺序（相序）。

用相位伏安表或相序表都行，目前相序表使用普遍又方便。

-配电-三相三线制有功电能表接线错误分析李宗孑L(云南红河技师学院,661600,云南红河)电能计量的准确性对计划用电、节约用电和成本核算起到决定性的作用。

电能表是统计 电量的重要工具，在安装使用过程中，接线错 误时有发生，造成计量故障，甚至造成很大的经济损失。

下面对几种典型错误接线引起的测量故障作一分析。

1三相三线制有功电能表的接线在中性点非直接接地的35 kV 及以下高压 供电系统中， 计量装置的接线方式绝大多数为三相三线制，广泛采用一只三相两元件电能表来测量电能。

三相三线制有功电能表的接线如图1所示，相应电压、电流相量图如图2所 示。

图 2 中，二％A-%B ，%CB 二％C-%B 。

图1三相三线制有功电能表的接线图2三相三线制有功电能表的电压、电流相量图第一个元件的电流线圈串接在A 相上,电压线圈跨接在A 、B 两相上。

第二个元件的 电流线圈串接在C 相上，电压线圈跨接在C 、B 两相上。

接线时，应把第一元件接成!% %AB ，第二元件接成!、%C BO此时，第一元件测得的功率：P 1 = %ab !a C OS( 30 ° +( 1 )第二元件测得的功率：卩2 二 %CB !C CCS( 30°-#) (2 )由于三相电路对称， 各线电压、 线电流的有效值相等，因此总功率：P = P 1 + ,2 二 %cos (30 + #) +%cos (30 - #)= uc$ [2cos(30°+ # ；(30°- # $os (30° +#) -(30° -#)]=2UC $ 曙cos #二槡槡 U !os #(3)可见，三相两元件的测量总功率为三相电路的功率。

将某个时间段电能表计量的数值乘以电流互感器的变比，再乘以电压互感器的变 比，即可得到该段时间电路消耗的电能。

2几种典型错误接线引起的测量故障分析221 故障 1接线时把第一元件接成 0c A 、 U CB ， 第二元件接成！、U >BO 此时的相应电压、电流相量图如图2所示。

电能计量装置的错误接线及接线检查方法摘要：就目前的情况来看，随着经济的高速发展，各种各样的电子产品出现在人们的日常生活中，导致人们的用电需求日益增长。

在用电过程中，最不可忽视的就是电能计量装置的使用，在电能计量装置运行的过程中，如果线路发生了问题，那么就会导致电能计量的计量结果受到影响，甚至出现电能计量表的停止运行的情况，对于电力企业的收益造成影响。

在实际运行过程中，电能计量装置中的线路问题类型和检查线路的方式有很多，本文，就这些方面进行了仔细研究，归纳出了以下几点，希望能为电力企业在运用过程中提供一些帮助。

关键词:电能计量装置；错误接线；接线检查引言：作为电力企业中的重要组成部分，电能计量装置的正常使用与否直接关系到电力企业的直接收益的多少，体现了电力企业的技术管理水平的高低，影响着电力企业与用户之间的关系等。

电能计量装置在安装、运行过程中，容易受到相关技术人员的操作水平、用户的不法行为、设备质量等多方面的影响，造成用户与电力企业的利益受损。

因此，必须要重点关注电能计量装置的情况。

一、电能计量装置的内涵（一）电能计量装置的相关要求电能计量装置的主要作用是通过统计用户的电力使用情况已达到收取电费的目的，同时在记录用电量的情况下减少偷电、漏电的违法情况的出现，维护用户和电力企业的经济利益。

因此，在进行电能计量装置的安装过程中，应该要遵守以下要求：第一，在进行安装电能表和互感表的过程中，安装人员必须要端正态度，仔细的检查电能计量装置的零件的质量和类型有无问题。

第二，在安装的过程中，必须要对电能计量装置的计量结果进行测试，保证数据的误差超过规定范围。

第三，在安装过程中，必须要重点关注线路问题，保证接线无误，确保电能计量装置能够正常。

（二）电能计量装置的接线错误分析电能计量装置在电力企业运营的过程中占据了重要的地位，电能计量装置结果的准确性直接决定着电力企业的盈利情况，关系着企业与用户之间的交易是否公平公正。

交流电能表错误接线分析及差错电量更正（最新）交流电能表错误接线分析及差错电量更正交流电能表的正确接线是保证电能表正确计量的⾸要条件，因此电能表能否正确计量电能，不但取决于电能表的准确度等级和计量误差⼤⼩，更重要的是取决于电能表的正确接线，也就是整个电能计量装置的正确接线。

但是，在电能表的安装接线过程中，由于各种因素，难免出现⼀些错误接线，特别是三相电能表由于使⽤场合⼴泛，发⽣的⼀些错误接线更是形形⾊⾊。

由于现代电能表及互感器等电⽓产品的制造⼯艺、技术的不断改进和新型材料的使⽤，以及电⼦技术⼴泛应⽤于电能表制造，电能表精度越来越⾼，其本⾝引起的计量误差很⼩，但由于电能表的错误接线给电能计量带来的误差往往很⼤，电能计量错误接线给供电企业带来的经济损失不可低估。

因此，对电能表的错误接线不但要善于发现和纠正，同时，还更要根据现场的错误接线情况进⾏分析，使错接线时差错电量得到及时和基本准确的更正。

在电能表错误接线中，单相电能表和三相四线电能表的错误接线⼀般都⽐较直观，因为这两种电能表不管是直接接⼊或是经互感器接⼊，从原理上讲，各计量单元均为独⽴运⾏，相序的正确与否不对计量造成直接影响，只要接⼊电能表任⼀计量单元的电流、电压相位属同⼀相，就可正确计量电能。

⽽由三相四线制计量⽅式等效演变的三相三线制电能表的接线对接⼊的电流、电压相序要求是唯⼀的，其中某⼀环节出现问题都会造成错误接线，错误接线分析判断及差错电量的更正都较三相四线制复杂的多，⽽且，三相三线制计量⽅式在10KV 动⼒⽤户（三相负荷基本平衡）计费中⼴泛采⽤，因此，三相三线电能表错误接线的分析尤为重要。

现主要就三相三线有功计量⽅式错误接线及差错电量更正做简要分析。

⼀、三相三线有功电能表经互感器接⼊正确接线⽅式在三相三线有功电能表在正确接线⽅式下运⾏，经伏安相位法测得的相位关系及功率是：第⼀计量单元：P1=Uab·Ia cos(30О+φa)第⼆计量单元：P2=Ucb·Ic cos(30О-φc)两元件所测得的功率之和为：P=P1+P2= Uab·Ia cos(30О+φa)+ Ucb·Ic cos(30О-φc)当三相负荷平衡、系统完全对称时，两元件测得的总功率为：P=P1+P2= Uab·Ia cos(30О+φ)+ Ucb·Ic cos(30О-φ)=3UIcosφ⼀般情况下，当⽤户⼒率在0.9左右时，测得的Uab和Ia之间的相位⾓为56О左右，Ucb和Ic之间的相位⾓为356О左右。

电能表错误接线的形式及其检查方法摘要：本文结合笔者多年工作经验，对电能表错接线的几种形式及相应的一些检查方法做了详细分析，仅供同行参考。

关键词：三相电压中性线错误接线电压线圈用户的电能计量工作是计量管理中的一个重要环节，如果出现表计不准、接线错误、倍率差错及其他异常情况，不但要影响国家电费收入，而且还要影响用户的经济核算，因此必须确保用户的电能计量正确，及时发现和纠正由于新装轮换、线路设备的检修等原因而导致表计异常运行情况。

这除了加强现场校验工作外，还必须提高装表质量及表计本身质量。

在电能计量装置方面，常见故障有电流互感器开路、电压互感器短路、熔丝熔断等，这些故障都会造成计量不准确，这类问题可用电流表、电压表进行检查。

大部分故障是电路接线错误，反映在电能表上有倒转或停转等现象，一看就能发现，但对顺转的错误接线，要仔细检查，否则就难以发现。

1单相电能表的错接单相电能表发生错接线，常见的有以下3种情况：第一，相线和中性线对调，当灯头接地时电能表不转或漏计电量。

第二，电源线和负载线在接线端柱上反接，计量很不正确。

第三，接线端1与2之间的电压连片未接，电能表不走。

单相电能表的错接线可以通过直观检查或使用低压测电笔测试检查来发现并纠正。

2三相四线（三元件）电能表的错接线形式三相四线（三元件）电能表的正确接线是UAIA、UBIB、UCIC，正三相功率为：P=UAIAcosφ+UBIBcosφ+UCICcosφ=3U相I相cosφ。

三相四线（三元件）电能表的错接线形式主要有以下几种。

2.1电压线圈A、B相接线对调错误接线是UBIA、UAIB、UCIC，错误三相功率为P′＝UBIAcos（120°-φ）+UAIBcos（120°+φ）+UCICcosφ=0。

这种错误接线将A相电压误接入B相，B相电压误接入A相，结果电能表停走，但实际上往往出现转盘稍向前走些或稍向后倒些的现象，原因是3个元件之间存在着不平衡问题。
